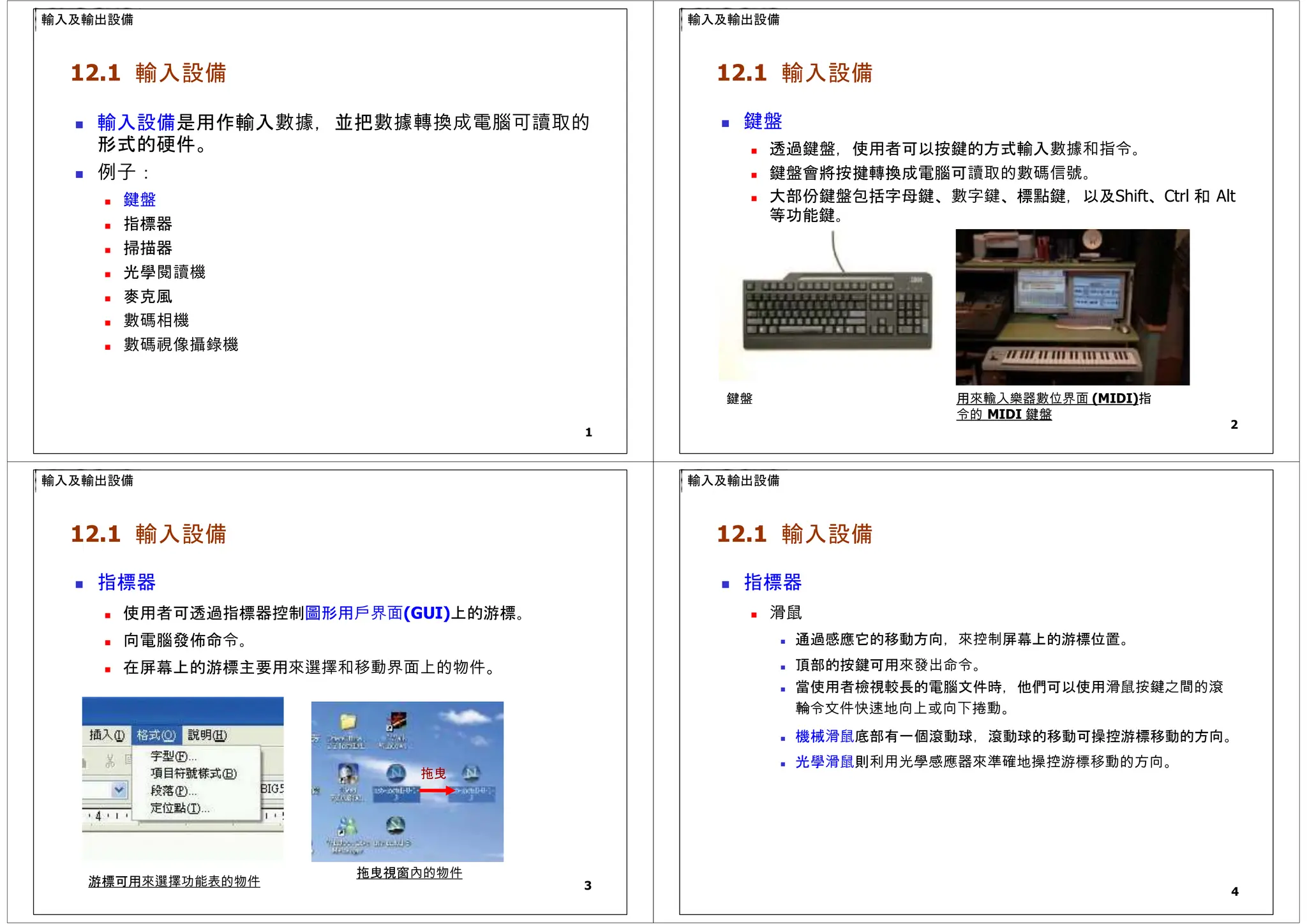

1. 輸入及輸出設備
12.1 輸入設備
 輸入設備是用作輸入數據，並把數據轉換成電腦可讀取的
形式的硬件。
 例子：
 鍵盤
 指標器
 掃描器
 光學閱讀機
 麥克風
 數碼相機
 數碼視像攝錄機
1
輸入及輸出設備
12.1 輸入設備
 鍵盤
 透過鍵盤，使用者可以按鍵的方式輸入數據和指令。
 鍵盤會將按揵轉換成電腦可讀取的數碼信號。
 大部份鍵盤包括字母鍵、數字鍵、標點鍵，以及Shift、Ctrl 和 Alt
等功能鍵。
鍵盤
2
用來輸入樂器數位界面 (MIDI)指
令的 MIDI 鍵盤
輸入及輸出設備
12.1 輸入設備
 指標器
 使用者可透過指標器控制圖形用戶界面(GUI)上的游標。
 向電腦發佈命令。
 在屏幕上的游標主要用來選擇和移動界面上的物件。
拖曳
3
游標可用來選擇功能表的物件
拖曳視窗內的物件
輸入及輸出設備
12.1 輸入設備
 指標器
 滑鼠
 通過感應它的移動方向，來控制屏幕上的游標位置。
 頂部的按鍵可用來發出命令。
 當使用者檢視較長的電腦文件時，他們可以使用滑鼠按鍵之間的滾
輪令文件快速地向上或向下捲動。
 機械滑鼠底部有一個滾動球，滾動球的移動可操控游標移動的方向。
 光學滑鼠則利用光學感應器來準確地操控游標移動的方向。
4

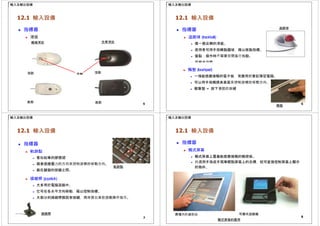

2. 輸入及輸出設備
12.1 輸入設備
 指標器
 滑鼠
機械滑鼠 光學滑鼠
頂部 頂部
滾輪
5
底部 底部
追蹤球
輸入及輸出設備
12.1 輸入設備
 指標器
 追蹤球 (trackball)
 像一個反轉的滑鼠。
 使用者可用手指轉動圓球，藉以移動指標。
 優點：操作時不需要空間進行拖動。
 可節省空間。
 觸墊 (touchpad)
 一塊能感應接觸的電子板，常應用於筆記簿型電腦。
 可以用手指觸摸其表面來控制游標的移動方向。
 輕擊墊 = 按下滑鼠的按鍵
6
觸墊
輸入及輸出設備
12.1 輸入設備
 指標器
 軌跡點
 看似鉛筆的膠擦頭
 藉着感應壓力的方向來控制游標的移動方向。
軌跡點
 裝在鍵盤的按鍵之間。
 操縱桿 (joystick)
 大多用於電腦遊戲中。
 它可在各水平方向移動，藉以控制指標。
 大部分的操縱桿都設有按鍵，用來發出某些遊戲操作指示。
操縱桿
7
輸入及輸出設備
12.1 輸入設備
 指標器
 觸式屏幕
 觸式屏幕上覆蓋能感應接觸的觸控板。
 只須用手指或手寫筆輕點屏幕上的目標，就可直接控制屏幕上顯示
的物件。
8
商場內的資訊站 可攜式遊戲機
觸式屏幕的應用

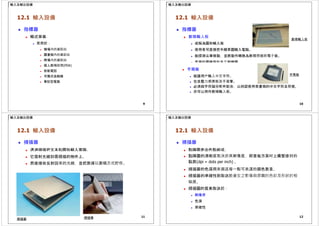

3. 輸入及輸出設備
12.1 輸入設備
 指標器
 觸式屏幕
 常用於：
 機場內的資訊站
 圖書館內的資訊站
 商場內的資訊站
 個人數碼助理(PDA)
 智能電話
 可攜式遊戲機
 筆記型電腦
9
輸入及輸出設備
12.1 輸入設備
 指標器
 數碼輸入板
數碼輸入板
 或稱為圖形輸入板
 使用者可直接把手繪草圖輸入電腦。
 能探測尖筆移動，並將動作轉換為數碼信號的電子板。
 常用於圖像設計及工程繪圖。
 手寫板
 能讓用戶輸入中文字符。 手寫板
 包含壓力感應板及手寫筆。
 必須與字符識別軟件配合，以辨認使用者書寫的中文字符及符號。
 亦可以用作數碼輸入板。
10
輸入及輸出設備
12.1 輸入設備
 掃描器
 透過掃描把文本和圖形輸入電腦。
 它發射光線到需掃描的物件上。
 然後接收反射回來的光線，並把數據以數碼方式貯存。
11
掃描筆
掃描器
輸入及輸出設備
12.1 輸入設備
 掃描器
 點陣圖是由色點組成。
 點陣圖的清晰度取決於其解像度，即是每方英吋上橫豎排列的
點數(dpi = dots per inch) 。
 掃描器的色深用來描述每一點可表達的顏色數量。
 掃描器的準確性則取決於產生之影像與原圖的色彩及形狀的相
似度。
 掃描圖的質素取決於：
 解像度
 色深
 準確性
12

4. 輸入及輸出設備
12.1 輸入設備
 掃描器
 可以與光符識別軟件 (Optical Character Recognition = OCR) 一
起使用，把掃描影像上的文本轉換成可編輯的文本檔案。
利用掃描器來掃描文件 匯入至光符識別軟件 製成可編輯檔案
使用光符識別軟件來把文本轉換為可編輯檔案
13
輸入及輸出設備
12.1 輸入設備
 光學閱讀機
 可讀取預先設定的字符、符號或編碼，並將它們翻譯為電腦可處理的
數據。
 常用的光學閱讀機：
 條碼閱讀機 (Bar CodeReader)
 光標閱讀機 (Optical Mark Recognition = OMR)
14
輸入及輸出設備
12.1 輸入設備
 光學閱讀機
 條碼閱讀機
 可閱讀條碼的影像，並把它們轉換成電腦可處理的數據。
 條碼閱讀機的應用可大大提高資料輸入的準確性及效率。
15
條碼閱讀機
輸入及輸出設備
12.1 輸入設備
 光學閱讀機
 光標閱讀機
 需配合光標識別軟件使用。
 光標識別軟件能閱讀在特別設計表單上的十字形和矩形等手寫符號。
 常用來閱讀：
 多項選擇題紙的答題紙
 選科登記表
 問卷調查表
 彩票
光標閱讀機
16

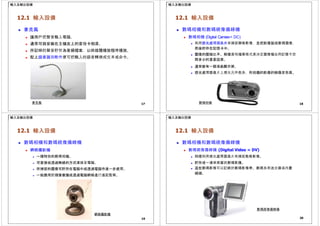

5. 輸入及輸出設備
12.1 輸入設備
 麥克風
 讓用戶把聲音輸入電腦。
 通常可與安裝在主機皮上的音效卡相連。
 所記錄的聲音貯存為音頻檔案，以供媒體播放程序播放。
 配上語音識別軟件便可把輸入的語音轉換成文本或命令。
17
麥克風
輸入及輸出設備
12.1 輸入設備
 數碼相機和數碼視像攝錄機
 數碼相機 (Digital Camera= DC)
 利用感光處理器晶片來捕捉靜態影像，並把影像製成數碼圖像，
然後貯存在記憶卡中。
 圖像的壓縮比率、解像度和檔案格式是決定圖像檔佔用記憶卡空
間多少的重要因素。
 通常裝有一個液晶顯示屏。
 感光處理器晶片上感光元件愈多，所拍攝的影像的解像度愈高。
18
數碼相機
輸入及輸出設備
12.1 輸入設備
 數碼相機和數碼視像攝錄機
 網絡攝影機
 一種特別的數碼相機。
 可直接或透過無線的方式連接至電腦。
 所捕捉的圖像可貯存在電腦中或透過電腦作進一步處理。
 一般應用於視像會議或透過電腦網絡進行遙距監察。
網絡攝影機
19
輸入及輸出設備
12.1 輸入設備
 數碼相機和數碼視像攝錄機
 數碼視像攝錄機 (Digital Video = DV)
 同樣利用感光處理器晶片來捕捉動態影像。
 貯存成一連串高質的數碼影像。
 這些數碼影像可以記錄於數碼影像帶、數碼多用途光碟或內置
硬碟。
數碼視像攝錄機
20

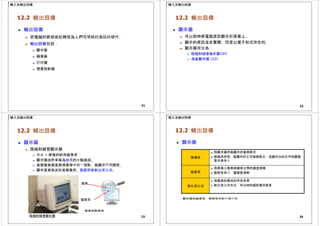

6. 輸入及輸出設備
12.2 輸出設備
 輸出設備
 把電腦的數碼資訊轉換為人們可理解的資訊的硬件。
 輸出設備包括：
 顯示器
 揚聲器
 打印機
 視像投影機
21
輸入及輸出設備
12.2 輸出設備
 顯示器
 可以即時將電腦資訊顯示於屏幕上。
 顯示的資訊並非實體，而是以電子形式存在的。
 顯示器可分為：
 陰極射線管顯示器CRT
 液晶顯示器 LCD
22
輸入及輸出設備
12.2 輸出設備
 顯示器
 陰極射線管顯示器
 大小 = 屏幕的對角線長度
 顯示器由許多稱為像素的小點組成。
 每個像素都是數碼圖像中的一個點，能顯示不同顏色。
 顯示質素取決於其解像度、點密度和對比度比值。
像素
點密度
像素和點密度
23
陰極射線管顯示器
輸入及輸出設備
12.2 輸出設備
 顯示器
解像度
 指顯示器所能顯示的像素數目
 解像度愈高，能顯示的工作面積愈大，但顯示出的文字和圖像
看來會愈小
點密度
 指屏幕上像素與像素之間的垂直距離
 點密度愈小，圖像愈清晰
對比度比值
 指最高和最低的亮度差異
 對比度比值愈高，可分辨的頻色層次愈多
顯示器的解像度、點密度和對比度比值
24

7. 液晶顯示器
輸入及輸出設備
12.2 輸出設備
 顯示器
 液晶顯示器
 較輕巧
 耗電量較低
 顯示圖像的清晰度較高
 輻射度較低
 較昂貴
 對比度比值較低
 更新頻率較低
 在不同視角會有很大色差
 不適合用於圖形設計和圖片編輯
25
輸入及輸出設備
12.2 輸出設備
 揚聲器
 可把電腦的音頻信號轉換為聲音。
 一般個人電腦所附設的揚聲器可就某些事件向使用者發出一
些警吿或提示的音效。
 立體聲揚聲器已成為多媒體電腦必備的輸出設備。
 須連接電腦的音效卡。
 音效卡可將數碼音頻信號轉換為揚聲器輸出的模擬信號。
 超低音揚聲器能產生最低頻率的特殊音效。
26
一對揚聲器及
一個
超低音揚聲器
輸入及輸出設備
12.2 輸出設備
 打印機
 可把文本或圖形打印到紙或透明膠片上。
 打印出的資訊稱為列印本或硬副本。
 打印機的質素取決於：
 解像度
 決定了列印本的清晰度
 每方吋上打印機所能打印出的點數 (dots per inch = dpi)
 打印速度
 以每分鐘可打印的頁數 (pages per minute = ppm) 或以每秒可打印的
字符數目 (characters per second = cps) 來計算
27
輸入及輸出設備
12.2 輸出設備
 打印機
 點陣式打印機 dot matrix printer
 有一個針形打印頭。
 通過針頭敲打打印機上的色帶，將色點打在紙上形成文本或圖像。
 速度慢
 打印時噪音大
 不能用於打印高質量的列印本。
 最高解像度只有 480 dpi 。
 速度從 200 cps 到 600 cps 不等。
 可用來於打印無碳複寫紙的多頁文檔。
點陣式打印機
28

8. 輸入及輸出設備
12.2 輸出設備
 打印機
 噴墨打印機 inkjet printer
 使用一個帶有墨盒的噴頭，通過噴灑極細的墨珠在紙面來形成文本
或圖像。
 可以用一個黑色墨盒和數個彩色墨盒來打印高質量的彩色列印本。
 一般的噴墨打印機的解像度為 600 dpi 至 5,760 dpi 。
 打印速度為 1 ppm 至 27 ppm 。
噴墨打印機
29
輸入及輸出設備
12.2 輸出設備
 打印機
 雷射 /激光打印機 laserprinter
 利用激光光束在磁鼓上產生靜電膜，其電荷分佈與打印的影像相同。
 磁鼓上的電荷可吸附碳粉。
 再經過加壓與加熱將碳粉印在紙上。
30
激光打印機
輸入及輸出設備
12.2 輸出設備
 打印機
 激光打印機
 能高速列印高質素的文件。
 打印解像度：600 dpi 至 4,800 dpi
 打印速度：4 ppm 至 50 ppm
 在執行打印工作前，激光打印機必須先將整張副本的影像儲存在內
置的隨機存取記憶體內。
 副本影像所需的大小視乎打印內容的複雜程度。
 彩色激光打印機的運作原理與單色激光打印機十分類似，不同之處
在於彩色激光打印機分別以四色碳粉按四道印軌打印頁面。
31
輸入及輸出設備
12.2 輸出設備
 打印機
 感熱式打印機
 利用熱敏打印頭，選擇性地將熱敏紙加熱。
 熱敏紙被加熱的部分會轉為黑色，從而產生影像。
 常用於銷售點系統。
感熱式打印機
32

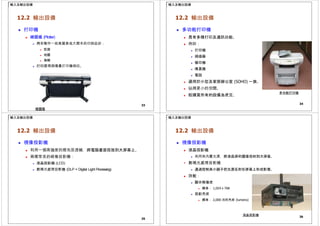

9. 輸入及輸出設備
12.2 輸出設備
 打印機
 繪圖儀 (Plotter)
 用來製作一些高質素或大開本的印刷品如：
 藍圖
 地圖
 海報
 打印原理與噴墨打印機相似。
33
繪圖儀
輸入及輸出設備
12.2 輸出設備
 多功能打印機
 具有多種打印及通訊功能。
 例如：
 打印機
 掃描器
 複印機
 傳真機
 電話
 適用於小型及家居辦公室 (SOHO) 一族。
 佔用更小的空間。
 較購買所有的設備為便宜。
多功能打印機
34
輸入及輸出設備
12.2 輸出設備
 視像投影機
 利用一個高強度的燈泡及透鏡，將電腦畫面投放到大屏幕上。
 兩種常見的視像投影機：
 液晶投影機 (LCD)
 數碼光處理投影機 (DLP = Digital Light Processing)
35

輸入及輸出設備
12.2 輸出設備
 視像投影機
 液晶投影機
 利用其內置光源，將液晶屏的圖像投射到大屏幕。
數碼光處理投影機
 通過控制其小鏡子把光源反射在屏幕上形成影像。
 效能：
 顯示解像度
 標準： 1,024 x 768
 投影亮度
 標準： 2,000 流明亮度 (lumens)
36
液晶投影機

10. 輸入及輸出設備
12.3 輸入及輸出設備的日常應用
 銷售點終端機 (POS = point-of-sale)
 被各大超級市場及連鎖店所採用。
 除收銀機本身外，它們還附設掃描器及不同種類的輸入輸出設備。
 主要輸入設備：
 條碼閱讀機
 鍵盤
 信用卡、八達通卡及自動櫃員機卡閱讀機
 典型輸出設備：
 感熱式打印機
 顯示器
超級市場內的銷售點
終端機
37
輸入及輸出設備
12.3 輸入及輸出設備的日常應用
 自動存票機
 設有觸式屏幕及自動櫃員機卡閱讀機。
 當支票投入存票機時，存票機逐一掃描支票。
 利用感熱式打印機來打印收據。
在中國銀行(香港)有限公
司分行內的自動存票機
38
輸入及輸出設備
12.3 輸入及輸出設備的日常應用
 小型及家居辦公室
 SOHO = 小型及家居辦公室的英文簡寫
 工作空間是小型辦公室內的主要關注的地方。
 部分小型辦公室選用多功能打印機。
 部分商人會選用筆記簿型電腦而非桌上電腦。
小型及家居辦公室 (SOHO)
39
輸入及輸出設備
12.3 輸入及輸出設備的日常應用
 會議室
 視像投影機是為演示而設的最必要的設備。
 無線指標器
 可讓演示者在演示過程中隨意走動。
 有些設有激光指示器、計時器、投影片的控制按鈕、音量控制及內置的
快閃記憶體。
40
可在會議室中作演示的無線指標器
