本文介绍了计算机硬件的基本结构，包括输入、控制、算术/逻辑、存储和输出单元，以及主板的组成和功能。主板通过北桥和南桥连接各种内外部设备，CPU作为计算机的核心，负责运算和控制。文中还提到内存的分类及其在数据存储中的作用。

1. 硬體認識(二)

2. 電腦的架構與連接電腦硬體五大單元：輸入單元(Input Unit，IU) 控制單元(Control Unit，CU) 算術/邏輯單元(Arithmetic/Logic Unit，ALU) 記憶單元(Memory Unit，MU) 輸出單元(Output Unit，OU)

4. 電腦內部的匯流排

5. 主機板第2章 電腦硬體知識5PCI 介面卡卡插槽AGP 顯示卡插槽周邊設備插槽CPU插槽北橋晶片RAM主記憶體 插槽南橋晶片IDE 硬碟排線插槽FPY 軟碟排線插槽主機板 電源插槽SATA 硬碟插槽

6. 電腦主機板是電腦的主要骨幹，上面有實體電路並且用電路將各元件做聯結，而可控制主機板上邏輯電路運作的是使用者、軟體程式以及輸入裝置；但是要從關機狀態啟動，則必須執行初始化的軟體指令。

7. 主機板典型的主機板能提供一系列接合點，供處理器、顯示卡、聲效卡、硬碟、記憶體、對外裝置等裝置接合。它們通常直接插入有關插槽，或用線路連接。主機板上最重要的構成元件是晶元組（Chipset）而晶元組通常由北橋和南橋組成，也有些以單晶片設計，增強其效能。

8. 第2章 電腦硬體知識8CPU主記憶體顯示卡北橋晶片網路卡PCI介面卡硬碟USB介面卡南橋晶片周邊設備主機板示意圖北橋晶片:控制高速元件(CPU、RAM、AGP)南橋晶片:控制低速元件(PCI、NIC、SATA、IDE、USB、)

9. 主機板北橋是基於Intel處理器的個人電腦主機板晶片組兩枚晶片中的一枚。北橋設計用來處理高速訊號，通常處理中央處理器、隨機存取記憶體、AGP或PCI Express的埠[1][2]，還有南橋之間的通訊。

10. 南橋包含大多數周邊設備介面、多媒體控制器和通訊介面功能。例如PCI控制器、ATA控制器、USB控制器、網路控制器、音效控制器。

11. CPU

12. 中央處理器(Central Processing Unit)又稱為中央處理單元，我們也常用CPU來表示。CPU主要工作有算術、邏輯運算，解讀電腦內的每個指令來控制電腦的運作。目前的CPU製造技術中，將快取記憶體（Cache Memory，能讓電腦將主要的運算資料先行儲存的地方）也放在CPU內，讓CPU的運作速度加快不少。

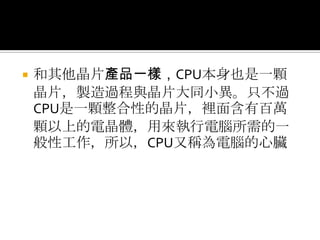

13. 和其他晶片產品一樣，CPU本身也是一顆晶片，製造過程與晶片大同小異。只不過CPU是一顆整合性的晶片，裡面含有百萬顆以上的電晶體，用來執行電腦所需的一般性工作，所以，CPU又稱為電腦的心臟

14. CPU的運算由電流控制CPU的運算主要透過電流來進行。透過電流的開關動作，可以將資料轉換成1與0等二進位運算資料，並互相傳遞。在電流的傳輸方面，CPU以接腳方式安插在主機板上，透過這些接腳接收外界的電流訊號，然後經過內部處理，再將結果以電流訊號傳送出去。

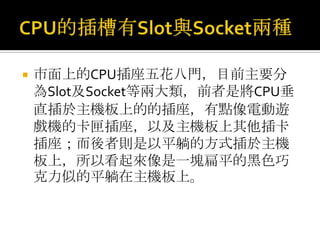

15. CPU的插槽有Slot與Socket兩種市面上的CPU插座五花八門，目前主要分為Slot及Socket等兩大類，前者是將CPU垂直插於主機板上的的插座，有點像電動遊戲機的卡匣插座，以及主機板上其他插卡插座；而後者則是以平躺的方式插於主機板上，所以看起來像是一塊扁平的黑色巧克力似的平躺在主機板上。

16. 單核心CPU第2章 電腦硬體知識16CPU核心L1快取(通常是以位元組計算)L2快取(通常是以512K的倍數計算)主機板

17. 多核心雙核心中央處理器是在中央處理器晶片或封裝中包含兩個處理器核心，一般共用二級緩存。現今使用雙核心處理器的個人電腦已相當普遍。另也有三核心、四核心處理器、六核心處理器等。

18. 雙核心CPU所謂雙核心是指一顆CPU裡面有『兩個』獨立的運算單元。PentiumD拼裝雙核第2章 電腦硬體知識18CPU核心CPU核心L1快取L1快取L2快取L2快取主機板

19. 四核心CPU(Core 2 Quad)兩顆雙核心晶片封裝在一顆CPU內則是第2章 電腦硬體知識19CPU核心CPU核心CPU核心CPU核心L1快取L1快取L1快取L1快取L2快取L2快取主機板

20. 記憶體記憶體是一種利用半導體技術做成的電子裝置，用來儲存資料。電子電路的資料是以二進位的方式儲存，記憶體的每一個儲存單元稱做記憶元。

21. 記憶體分類記憶體式電腦直接存取資料的主要元件，依照儲存能力和與電源的關係，可分為唯讀記憶體(Read only memory)與隨機存取記憶體(Random access memory )

22. 唯讀記憶體（Read-Only Memory，ROM）是一種半導體記憶體，其特性是一旦儲存資料就無法再將之改變或刪除，且內容不會因為電源關閉而消失。在電子或電腦系統中，通常用以儲存不需經常變更的程式或資料，例如早期的家用電腦如 Apple II 的監督程式，與其他各種微電腦系統中的韌體（Firmware），均儲存在 ROM 內。

23. 總類ROMPROM-可程式唯讀記憶體（Programmable ROM)EPROM-可抹除可編程唯讀記憶體（Erasable Programmable Read Only Memory)OTPROM-一次編程唯讀記憶體（One Time Programmable Read Only Memory)EEPROM-電子式可抹除可編程唯讀記憶體（Electrically Erasable Programmable Read Only Memory)快閃記憶體-Flash memory

24. ROM總類24

25. 快取記憶體(Cache) 第2章 電腦硬體知識25

26. 隨機存取記憶體（Random Access MemoryRAM）又稱作「暫存記憶體」，是與CPU直接交換資料的內部記憶體，也叫主記憶體。它可以隨時讀寫，而且速度很快，通常作為作業系統或其他正在執行中的程式的臨時資料儲存媒介。

27. 主記憶體（Main memory）即電腦內部最主要的記憶體，用來載入各式各樣的程式與資料以供CPU直接執行與運用。由於DRAM的性價比很高，且擴展性也不錯，是現今一般電腦主記憶體的最主要部分。最近(2010年)生產最新電腦所用的主記憶體主要是DDR3 SDRAM。

28. 依照RAM是否需要週期性充電，可分為動態隨機存取記憶體(DRAM)和靜態隨機存取記憶體(SRAM)

29. 動態隨機存取記憶體(DRAM)通常做為電腦的記憶體，需要週期性充電以確保記憶長存，一般所指電腦安裝多少記憶體，就是指DRAM。存取的速度較慢，但成本低。

30. 靜態隨機存取記憶體(SRAM)速度比較快，不需要周期性充電，但是價格比較昂貴，通常採用做為快取記憶體。

31. DRAM和SRAM的比較 31

32. 所謂介面卡的使用，就是除了主機板以外外接的設備所需的插孔。

33. 音效卡33

34. 顯示卡34

35. 網路卡35

36. SCSI卡第2章 電腦硬體知識36

37. 無線網路卡37

38. 各種傳輸介面比較 38
