1. 電腦硬體裝修介紹 講師：巫濬宏

2. 1.1 什麼是電腦 在農業社會的結構中，我們使用電腦的機會少之又少，不過隨著科技的演進，現今的電腦已大有不同。 電腦跟人的身體一樣，是由許多精密的部位形成的。 電腦同時也是由 0 與 1 組成的。 第一章

3. 1.2 硬體的歷史 現今的電腦已跟以往的不同，不管是執行速度上或者是可應用的區域，都與過去的電腦有著天壤之別。 楚澤 Z 系列 曼徹斯特「寶貝」

4. 2-1 電腦各部位簡介 電腦共分為十大部位 1. 螢幕 2. 主機板 3.CPU 4. 記憶體 5. 顯示卡 6. 電源 7. 光碟機 8. 硬碟 9. 鍵盤 10. 滑鼠 第二章

5. 2-2 電腦與人類的關連 硬碟 主機板 CPU 記憶體 滑鼠 鍵盤 光碟機 電源 顯示卡 螢幕

6. 2-2-1 硬體細部介紹 1. 螢幕 斯斯有三種，很巧的是，螢幕也有三種，分別是 陰極射線管 顯示器 (CRT)( 最早期的電腦螢幕 ) 液晶顯示器 (LCD)( 近年來普遍使用 ) 電漿顯示器 (PDP) ( 普遍不採用 ) 其它可以當做電腦螢幕的產品也很多，不過螢幕最 終的目的就是做為人類與電腦溝通的介面，隨著科 技的發達，螢幕也越來越進步了，因此普遍我們會 採用現今已取代 CRT 螢幕的 LCD 來做為顯示的介面 CRT LCD PDP

7. 2-2-1 硬體細部介紹 2. 主機板 主機板 （ Motherboard 、 Mainboard ；又稱 主板 、 系統 板 、 邏輯板 、 母板 、 底板 等，英文簡稱「 Mobo 」），是 構成複雜電子系統例如電子計算機 的中心或者主電路板。 而主機板最主要的功能就是結合所有硬體設備為一身的重 要角色，沒有了主機板就等於我們沒有了家是一樣的。

8. 2-2-1 硬體細部介紹 CPU 中央處理單元（英語： Central Processing Unit ， CPU ） ，是電腦 的主要裝置之一。其功能主要是解釋電腦指令以 及處理電腦軟體中的資料。所謂電腦的可編程性主要是指 對 CPU 的編程。 CPU 、內部記憶體和輸入／輸出裝置是現 代電腦的三大核心部件。由積體電路製造的 CPU ， 20 世紀 70 年代以前，本來是由多個獨立單元構成，後來發展出微 處理器 CPU 複雜的電路可以做成單一微小功能強大的單 元。

9. 2-2-1 硬體細部介紹 記憶體 電腦記憶體 （英語： Computer memory ）是一種利用半導體技術做成的電子 裝置，用來儲存資料。電子電路的資料是以二進位的方式儲存，記憶體的每一個 儲存單元稱做記憶元。 電腦記憶體可以根據儲存能力與電源的關係可以分為以下兩類： A. 揮發性記憶體 揮發性記憶體（ Volatile memory ）是指的是當電源供應中斷後，記憶體所儲存的 資料便會消失的記憶體。主要有以下的類型： RAM （ Random access memory ，隨機存取記憶體） DRAM （ Dynamic random access memory ，動態隨機存取記憶體） SRAM （ Static random access memory ，靜態隨機存取記憶體） B. 非揮發性記憶體 非揮發性記憶體（ Non-volatile memory ）是指即使電源供應中斷，記憶體所儲存 的資料並不會消失，重新供電後，就能夠讀取內存資料的記憶體。主要有以下的 類型： ROM （ Read-only memory ，唯讀記憶體） PROM （ Programmable read-only memory ，可規化式唯讀記憶體） EPROM （ Erasable programmable read only memory ，可擦可規化式唯讀記憶 體） EEPROM （ Electrically erasable programmable read only memory ，可電擦可規 化式唯讀記憶體） Flash memory （快閃記憶體） 非揮發性記憶體 ROM 揮發性記憶體 RAM

10. 2-2-1 硬體細部介紹 顯示卡 顯示卡是電腦顯示圖像的重要器件，隨時代發展顯示卡晶片的運作性能 亦隨之提昇，足以應付任何圖像處理。 目前分為二種類型 AGP ，全稱為加速影像處理埠（ Accelerated Graphics Port ），是 電腦主機板 上的一種高速點對點傳輸通道，供 顯示卡 使用，主要應用在 三維電腦圖形 的加速上。 AGP 是在 1997 年 由 Intel 提出，是從 PCI 標準上建立起來，是一種顯示卡專用介面。推出原因是為了消除 PCI 在處理 3D 圖形時的瓶頸。 AGP 通常會被視為 電腦匯流排 的一種，但這樣的分法嚴格來說是錯誤的；因為一組匯流排可容許多個設備共用，而 AGP 卻不是。 AGP 不能多個插槽共用一組匯流排。一些主機板設有多條獨立的 AGP 插槽，現時 AGP 正逐漸被 PCI Express 所取代。 PCI Express ，簡稱 PCIe 或稱 PCI-Ex ，是 PCI 電腦匯流排 的一種，它沿用了現有的 PCI 編程 概念及 通訊標準 ，但建基於更快的 串列通信 系統。 英特爾 是該介面的主要支援者。 PCIe 僅應用於內部互連。由於 PCIe 是基於現有的 PCI 系統，只需修改物理層而無須修改軟體就可將現有 PCI 系統轉換為 PCIe 。 PCIe 擁有更快的速率，以取代幾乎全部現有的內部 匯流排 （包括 AGP 和 PCI ）。 英特爾 希望將來能用一個 PCIe 控制器和所有外部設備交流，取代現有的 南橋 ／ 北橋 方案。 AGP PCI-E

11. 2-2-1 硬體細部介紹 電源 過往的 AT 電腦機箱，具有一個直接連到電源供應器的電源開 關。開關的主要形式，是一個雙極式的開關，開關的四條針 腳，連到對應的電線。由於電線是焊接到電源開關，因此，如 果電源供應器損壞，更換就會變得非常困難。 ATX 的電源供應器，並不直接連到電腦的電源開關，因此電腦 可以通過軟體關機。不過，大多數的 ATX 電源供應器，背面具 有一個手動開關，容許使用者將電腦完全關閉；電腦在此時將 不會得到任何電力。當這個開關打開的時候，就算表面上電腦 已經「關機」，電力仍然會進入電腦各部件。這種「軟體關 機」或「待命」的特徵，可以用於遙控開機（例如通過數據機 開機，即 Wake-on-Ring ，或通過網路開機，即 Wake-on- LAN ），但一般而言，電腦仍然是通過前面的開關來開機。

12. 2-2-1 硬體細部介紹 光碟機 光碟驅動器 ，中國簡稱稱 光驅 ，台灣稱 光碟機 ，是 電 腦 、 電子遊戲機 用來讀寫 光碟 內容的機器。 大致可以分為以下三類： 唯讀光碟機： CD-ROM 、 DVD-ROM 多用驅動器（有讀 CD 、 DVD ，寫 CD 功能）： Combo 可讀寫光碟機： CD-RW 、 DVD-RW 、 DVD+RW 、 DVD±RW (DVD-Dual) 、 DVD-RAM 、 DVD-Super Multi 電子遊戲機專用光碟機：如 PLAYSTATION2 、 GAMECUBE 、 DREAMCAST 、 XBOX

13. 2-2-1 硬體細部介紹 硬碟 硬碟 （ 英語 ： Hard Disk Drive ，簡稱 HDD ）是 電腦 上 使用堅硬的旋轉碟片為基礎的非揮發性（ non-volatile ） 存儲裝置 。它在平整的磁性表面存儲和檢索數位資料。 資訊透過離磁性表面很近的寫頭，由電磁流來改變極性 方式被電磁流寫到 磁碟 上。資訊可以透過相反的方式回 讀，例如 磁場 導致線圈中電力的改變或讀頭經過它的上 方。早期的硬碟儲存媒介是可替換的，不過今日典型的 硬碟是固定的儲存媒介，被封在硬碟裡 （除了一個過濾 孔，用來平衡空氣壓力）。 電腦內部硬碟電源線 白色的是 D 形 4 針電源介面 黑色的是 SATA 電源線

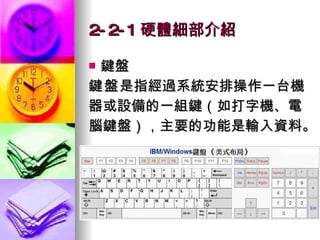

14. 2-2-1 硬體細部介紹 鍵盤 鍵盤 是指經過系統安排操作一台機 器或設備的一組鍵（如打字機、電 腦鍵盤），主要的功能是輸入資料。

15. 2-2-1 硬體細部介紹 滑鼠 滑鼠 是一種很常用的電腦輸入設 備，它可以對當前屏幕上的游標 進行定位，並通過按鍵和滾輪裝 置對游標所經過位置的屏幕元素 進行操作。滑鼠的鼻祖於 1968 年 出現。美國科學家道格拉斯‧恩格 爾巴特 ( Douglas Englebart ）在 加利褔尼亞製作了第一隻滑鼠。 機械滑鼠工作原理 1 ：移動滑鼠 帶動滾球。 2 ： X 方向和 Y 方 轉桿傳遞滑 鼠移動。 3 ：光學刻度盤。 4 ：電晶體發射紅 外線可穿過刻 度盤的小孔。 5 ：光學感測器接 收紅外線並轉 換為平面移動 速度。

16. 2-3 硬體裝修行前準備 清晰的頭腦及專業的知識 十字螺絲起子一把 測試軟體一組 深呼吸 ( 放鬆心情 ) 開始決戰
