INTELLIGENT CONSTRUCTION ENGINEERING

Документ описывает возможности и стремления компании 'Интеллектуальный строительный инжиниринг' в области моделирования и управления инвестиционно-строительными проектами. Приводится информация о квалификации специалистов и применяемых технологиях, а также подчеркивается важность применения системы информационного моделирования (BIM) для повышения качества и надежности проектов. Основное внимание акцентируется на интеграции знаний, современных методах управления и усилении взаимодействия участников проекта.

Embed presentation

Downloaded 10 times
Возможности и устремления ICE unity в области моделирования, технического консалтинга и управления инвестиционно-строительными проектами Ерофеев Андрей Сергеевич | ООО «Интеллектуальный строительный инжиниринг»
INTELLIGENT CONSTRUCTION ENGINEERING ООО «Интеллектуальный строительный инжиниринг» as UNITY
ОПЫТ ТЕХНОЛОГИИНАУКА UNITY 3ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ Единение знаний Единство управления Сплочённость коллектива Общность деятельности Опыт специалистов: • BIM > 10 лет; • проектирование > 25 лет; • управление > 30 лет; • ИТ > 40 лет; • строительство > 50 лет. Специалисты из отраслей промышленности: • газовая и нефтяная; • тепловая, гидро- и атомная энергетика; • черная и цветная металлургия; • химическая; • строительство гражданских и коммерческих объектов; • строительство объектов инфраструктуры. Основные исследования: • информационное моделирование (BIM/PIM); • ресурсно-технологическое моделирование; • организационно-технологическое моделирование; • математические методы в прочностных расчётах; • интегративное управление проектами (IPD); • системный инжиниринг; • управление знаниями; • генетические и многоагентные алгоритмы. Привлекаемые специалисты: • ГИПы; • главные конструкторы; • главные технологи; • прорабы; • директора ИТ и R&D; • ведущие аналитики. Основные технологии: • КИМ и АТСМ; • CAD, CAE и BIM; • PPM/PIM; • PDM, TDM, PLM, BLM; • GIS; • EAM; • аналитические системы; • системы поддержки принятия решений.
UNITY 4ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ Единение знаний Единство управления Сплочённость коллектива Общность деятельности ПЕРЕДОВЫЕ УПРАВЛЯЮЩИЕ СИСТЕМЫ И ИХ ПОСТАВЩИКИ ДАННЫХ СОВРЕМЕННЫЕ ПРОЦЕССЫ И ПОДХОДЫ В УПРАВЛЕНИИ УПРАВЛЕНИЕ В ИНТЕРЕСАХ ВЛАДЕЛЬЦА / ЗАКАЗЧИКА Основные наши роли в проекте связаны с: кардинальным повышением управляемости проекта в интересах владельца / заказчика – PMC, EPCM, Технический заказчик, Интегратор и т.д. Мы применяем и внедряем современные: • подходы в управлении: IPD, TQM, LEAN, Agile/SCRUM и др.; • процессы управления: конфигурацией, целями, требованиями, несоответствиями, изменениями и т.д. Мы используем высокотехнологичные управляющие системы и поставщики данных (моделирующие системы) таких вендоров как: Autodesk, Dassault Systemes, Bentley, Graphisoft, ESRI, Oracle, Mindjet, Intermech, Галактика, Csoft, АСКОН, FME, Microsoft, Mathworks и др. А также собственные разработки.
UNITY 5ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ Единение знаний Единство управления Сплочённость коллектива Общность деятельности Мы создали уникальную команду и коллектив (Ядро): • соединив представителей информационных и строительных технологий; • объединив молодых и амбициозных с умудрёнными и глубоко опытными специалистами; • команда ICE unity – это практикующие эксперты из областей computer science, system engineering and construction. История нас, ещё вне Ядра, зародилась внутри трёх крупных групп компаний:1 В 2011 году мы встретились в составе Ядра на проектах группы Е4:2 В 2015 году мы нашли инвестора и объединились в Ядро:3 В 2016 году мы создали свой собственный бизнес:4

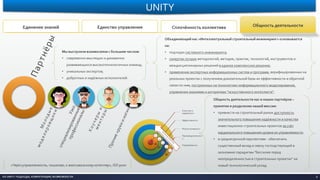

UNITY 6ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ Единение знаний Единство управления Общность деятельностиСплочённость коллектива Мы выстроили взаимосвязи с большим числом: • современно мыслящих и динамично развивающихся высокотехнологичных команд; • уникальных экспертов; • добротных и надёжных исполнителей. Общность деятельности нас и наших партнёров – принятие и разделение нашей миссии: • привнести на строительный рынок доступность значительного повышения надёжности и качества инвестиционно-строительных проектов за счёт кардинального повышения уровня их управляемости. • в среднесрочной перспективе - обеспечить существенный вклад в смену господствующей в экономике парадигмы "бессилия перед неопределенностью в строительных проектах" на новый технологический уклад. Качество и надёжность Эффективность Результативность Производительност ь Управляемость Объединяющий нас «Интеллектуальный строительный инжиниринг» основывается на: • подходах системного инжиниринга; • синергии лучших методологий, методик, практик, технологий, инструментов и междисциплинарных решений в единое комплексное решение; • применении экспертных информационных систем и программ, верифицированных на реальных проектах с получением доказательной базы их эффективности и обратной связи по ним, построенных на технологиях информационного моделирования, управления знаниями и алгоритмах "искусственного интеллекта". 1 2 3 4 5 «Через управляемость, пошагово, к максимальному качеству», ISO 9000
INTELLIGENT CONSTRUCTION ENGINEERING ООО «Интеллектуальный строительный инжиниринг» as COMPANY
COMPANY 8ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ ПроектыПартнёрская сеть Заказчики Мы – организация современной формы: • мы – компания минимальных издержек, имеем сетевую структуру и сторонники подхода ROWE (results oriented working environment); • мы объединяемся в одной точке только для существенных, сложных и длительных проектов. В остальных случаях нам достаточно Skype, виртуального офиса и облачных систем для эффективных коллабораций и достижения результатов; • в результате, мы мобилизуемся под проекты в считанные часы, а под крупные проекты – в течение недели-двух. Ядро: • Ядро нашей организации состоит из Центра управления портфелем проектов и продуктов, сосредоточенного на постоянной основе в г. Москва, и распределенных по бывшим странам СНГ (и немного далее по миру) удалённых сотрудников; • Ядро около 20 человек – это основа бизнеса, те, кто его создают и развивают на постоянной основе; • остальные ресурсы (в т.ч. наших партнёров) > 1000 человек. Форма деятельности PMO Клепа Виктор Владимирович CPO Хайрутдинов Дамир Борисович COO Рябышев Александр Михайлович CEO Ерофеев Андрей Сергеевич
COMPANY 9ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ ПроектыЗаказчикиПартнёрская сеть Вендоры: Форма деятельности Институты:Инжиниринговые компании: Анатолий Суздальцев,Анатолий Кудинов, Валентина Крупадёрова и другие … Коучеры и менторы: Софтверные девелоперы: и другие … (бывший НИИАСС) Мультимедиа:
COMPANY 10ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ ПроектыЗаказчикиФорма деятельности Партнёрская сеть Место вакантно. Ждём Вас!
Технический консультант и консультант по управлению проектом: • комплексная жилая застройка в Московской области, г. Одинцово, с. Перхушково, 90 га, больше 800 тысяч м2 строительной площади; • около 500 тысяч м2 жилой площади, около 15 000 жителей; • торговые центры, школы, сады и т.д.; • сопровождение от стадии «Концепт» до завершения строительства; • информационное моделирование, верификация, оптимизация проектных решений, разработка КИМ, управление ходом строительства, интеграция участников, регламентация взаимодействия, преквалификация, разработка договоров и ТЗ и т.д. COMPANY 11ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ Заказчики Проекты (пример 1)Форма деятельности Партнёрская сеть
COMPANY 12ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ Заказчики Проекты (пример 2)Форма деятельности Партнёрская сеть В рамках программы внедрения BIM в России. В рамках соответствующих дорожных карт Росавтодор. В качестве консультанта по международному опыту в BIM технологиях и стандартизации. НИР Описание дорожной деятельности в виде алгоритмов BIM uses (способов применения BIM)
COMPANY 13ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ Заказчики Проекты (пример 3)Форма деятельности Партнёрская сеть В рамках проекта внедрения BIM в компании «Стройпроект» В качестве консультанта по международному опыту в BIM технологиях и стандартизации. НИР
INTELLIGENT CONSTRUCTION ENGINEERING ООО «Интеллектуальный строительный инжиниринг» as COMPETENCE
COMPETENCE 15ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ Цели и ролиОпыт моделирования Когда к нам обращаютсяОпыт сотрудников имногодругихпроектов…
COMPETENCE 16ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ Цели и ролиКогда к нам обращаютсяОпыт моделированияОпыт сотрудников Березовская ГРЭС, моделирование СМР Autodesk, Graphisoft, Bentley, Dassault Systemes, Intergraph, Synchro, Solibri, ESRI и другие.
COMPETENCE 17ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ Цели и ролиКогда к нам обращаютсяОпыт сотрудников По вопросам BIM в следующих случаях: • собственник хочет понять что такое BIM и как извлечь из него выгоду; • заказчик просит проект реализовать с применением BIM; • компания хочет внедрить у себя BIM; • компания хочет сделать следующий шаг развития в BIM; • предыдущее внедрение BIM в компании оказалось неуспешным; • компания хочет повысить уровень автоматизации BIM; • требуется провести НИР в области BIM; • требуется подготовить убедительную и информативную презентацию по BIM; • требуется провести анализ международного опыта. Опыт моделирования По вопросам реализации и сопровождения инвестиционно-строительных проектов в следующих случаях: • необходимо спасти проект (успеть в срок, наверстать отставание, уложиться в бюджет и т.д.); • необходимо понять во что встанет реализация проекта; • компанию «достала неуправляемость проекта»; • требуется кардинально повысить эффективность проекта или вписаться в бюджет; • необходимо создать типовое, многократно тиражируемое проектное решение; • требуется на раннем этапе кардинально понизить уровень неопределенности в проекте; • необходимо выиграть тендер за счёт уверенного повышения собственной технологичности и конкурентоспособности; • хотят внедрить процессное, проектное управление, интегративный подход к реализации инвестиционно-строительных проектов; • необходимо организовать большое число участников проекта, разработать регламенты и стандарты взаимодействия и обмена. По вопросам программных продуктов в следующих случаях: • нужна инновация, технология опережающего развития; • нужна отраслевая системная аналитика для постановки задачи на разработку/доработку; • нужна генерация и систематизация идей, разработка видения продукта и бизнес-плана его реализации; • нужно проанализировать и предложить пути развития программного продукта; • нужно внедрить GIS, PDM/PLM/BLM и т.п. системы; • когда интересуются инвестированием в наши технологии.
COMPETENCE 18ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ Цели и ролиОпыт сотрудников Опыт моделирования Когда к нам обращаются Повышениекачества проекта Повышение управляемости Повышение стабильности и надёжности результатов Повышение прозрачности процессов и хода проекта Повышение производительности Повышение технологичности Повышение результативности Снижение рисков, защита интересов Заказчика / Собственника Повышение эффективности Минимизация потерь проекта Эффективная интеграция участников проекта Оптимизация проектных решений Типизация и унификация Цели нашей деятельности относительно проектов, в которых мы принимаем участие: Возможные роли нашей компании в Ваших проектах: • Консультант по внедрению/применению BIM; • Технический консультант; • Консультант по управлению проектом (PMC); • Управленец проектом в целом (EPCM), так и отдельными стадиями; • Консультант по организационно-технологическому развитию; • Аналитик рынков, игроков, систем и проектов; • Верификатор проектных решений; • Оптимизатор проектных решений; • Моделировщик (к примеру, поднятие 3D из 2D и т.п.); • Научно-исследовательский разработчик; • Внедренец и интегратор; • Автоматизатор.
BIM В ЦЕЛОМ: что это и зачем
Информационное моделирование в строительстве 20ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ BIM – процесс информационного моделирования строительных объектов на основе единой междисциплинарной многомерной базы данных, состоящей из интеллектуальных элементов BIM 3D моделирование позволяют воплощать идеи проектировщиков: • в короткие сроки даже при огромном массиве элементов объекта; • визуально наглядно, доступно и высокоточно; • многовариативно и с наименьшими затратами на изменения. Технология Building Information Modeling является развитием общепринятой сегодня системы автоматизированного проектирования (САПР).
Информационное моделирование в строительстве 21ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ BIM 4D-5D-6D и более высокое моделирование позволяет участникам проекта: • увидеть результаты строительства до его начала; • создать точный финансовый прогноз итоговой стоимости реализации проекта; • контролировать ход строительства; • планировать и контролировать эксплуатационные работы. Бюджетная оценка, смета, календарно-сетевые графики, в том числе, за счёт появления, благодаря BIM, возможности активного использования ресурсного подхода и метода освоенного объёма, соответствуют самым высоким проектным уровням точности.
Информационное моделирование в строительстве 22ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ Строительный объект проектируется фактически как единое целое BIM оперирует интеллектуальными элементами (стены, окна, арматура, перекрытия, покрытия, трубы и т.д.): • Знающими как взаимодействовать друг с другом; • Параметрическими (моментально перестраиваемыми при изменении их параметров); • Заведомо классифицированными, автоматически кодифицируемыми; • Имеющими предопределённый и расширяемый набор атрибутов; • Неразрывными с их аналитическими (расчётными) моделями. Изменение какого-либо одного из его параметров объекта влечёт за собой автоматическое изменение остальных, связанных с ним, параметров и объектов, вплоть до чертежей, визуализаций, расчётов, спецификаций, смет и календарного графика.
Информационное моделирование в строительстве 23ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ BIM – это процесс коллективного создания и использования всеми участниками проекта информации о сооружении, формирующий основу для всех решений на протяжении всего жизненного цикла объекта (от планирования до проектирования, выпуска рабочей документации, строительства, эксплуатации и сноса). Также важной особенностью BIM является то, что:
41 35 32 31 23 21 19 19 14 14 13 10 9 7 6 %влиянияBIMнаразличныепоказатели Средние показатели самых часто упоминаемых достижений 24ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ McGraw Hill, 2013
Ситуация в строительной отрасли. BIM – не панацея
Результативность выполнения инвестиционно-строительных проектов 26ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ Много провалов Рыночная ситуация 1: 17% 83% Процент полностью проваливаемых проектов 2 Проваливаются Завершаются 67% 33% Процент проектов, не достигающих поставленных целей 2 Цели не достигаются Цели достигаются 65% 35% Процент всех крупных проектов в мире, заканчивающихся неудачей 3 Неудача Удача Доминируют неудачи Цель: Выполнение установленных нормативов и требований проекта Измерение: Степень соответствия достигнутых показателей проекта плановым 1 www.pmservices.ru, ООО «Проектные сервисы», 31.03.2015 2 www.pmi.org, Project Management Institute 3 www.ipaglobal.com, Independent Project Analysis
Результативность выполнения инвестиционно-строительных проектов 27ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ Отклонение от deadline 1: Доминируют срывы 73% 27% Процент крупных проектов, заканчивающихся c опозданием 2 С опозданием Вовремя 2 www.ey.com, Ernst&Young1 https://podio.com/site/budget-busters, 06.2016
Результативность выполнения инвестиционно-строительных проектов 28ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ Примеры реальных проектов 1. Степень превышения бюджета: Доминирует перерасход 64% 36% Процент крупных проектов в нефтегазовой отрасли, заканчивающихся c перерасходом средств 2 Перерасход В бюджете 2 www.ey.com, Ernst&Young1 https://podio.com/site/budget-busters, 06.2016
-0,32% ежегодно в строительстве Производительность труда в строительной отрасли 29ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ Производительность падает 1 Bureau of Labor Statistics (BLS) of the United States Department of Labor Около 80% Общий тренд производительности труда показывает 1: • снижение на 0,32% в год в строительстве; • рост на 3,06% в год во всех остальных промышленностях; • разрыв в 170%, как совокупный эффект за 48 последних лет. Индекс производительности труда в строительстве за период с 1964 по 2012 гг. на основе различных дефляторов в сравнении с другими отраслями
Технологические достижения: 1976 - 2004 30ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ Более мощная техника Способствовала 52 % росту производительности земляных работ Более технологичная оснастка Способствовала 16 % росту производительности бетонных работ Более функциональный инструмент Способствовал 21 % росту производительности отделочных работ Технологичность растёт По данным CII RT-240: Leveraging Technology to Improve Construction Productivity и данным RS Means, NIST Однако!
Технологические достижения: 90-е по наше время 31ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ Технологичность растёт Однако!Совершенная гидроизоляция - полимочевина Несъёмная опалубка Геосинтетика Гидропосев Сэндвич-панели Пластиковые окна Вентилируемые фасады ЛСТК Лазерное сканирование Материалы из вторичного сырья Вентиляция с конвекцией Теплопоглощающие материалы Интегрированные фотоэлектрические модули Композитобетон Углеволокно Прочие нанотехнологии Роботизация 3D-печать в строительстве Экзоскелеты Использование дронов Дистанционное управление техникой
Технологические достижения в проектировании 32ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ Технологичность растёт От бумажного черчения до САПР От САПР до BIM От счёт до современных ПК и смартфонов, ЦОДов От тонн бумаги до электронного обмена и облачных систем От обзора на бумаге до виртуальной реальности От сетевых диаграмм к автоматизированной калькуляции физобъёмов и 4D визуализации От 2D к 3D моделированию До автоматизированных уникальных инженерных расчётов До автоматизированного поиска коллизий Однако!
• 25-50% непродуктивной траты времени на координацию работ, управления, перемещения и установки материалов (Tulacz and Armistead, 2007); • 15,6 млрд. $ в год из-за отсутствия совместимости 1; • 4-12 млрд. $ в год на деловые издержки на урегулирование споров и претензий, связанных с проектами 2; • 75% изменений решений по проекте, происходящих на площадке, и связанных с ними согласований можно избежать 3. Почему тогда провалы, срывы, превышения и т.п.? 33ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ Почему уверенно снижаются интегральные показатели проектов, несмотря на: • значительное увеличение производительности техники; • более технологичную оснастку и более функциональный инструмент; • многим более совершенные материалы и конструкции; • рост качества производства; • снижение фондо-, энерго-, материало- и трудоёмкость конечной строительной продукции; • развитие на протяжении последних 50 лет проектного подхода; • развитие с 1986 года BIM-технологий; • бурное развитие ИТ-инструментов и ИТ-сферы в целом; • развитие более 100 лет LEAN-технологий (бережливое производство); • наступающие технологии роботизации строительства и т.д. Национальный институт стандартов и технологий США Основные причины: Высокая фрагментация строительной отрасли На рынке большое количество строительных фирм разного уровня зрелости и собственной культуры организации что затрудняет применение новшеств и лучших практик при реализации проектов Барьеры между заинтересованными сторонами проекта (владельцы, проектировщики, подрядчики, поставщики, операторы, регуляторы и т.д.) Эти барьеры приводят к существенным задержкам в принятии решений, не обеспечивая необходимую скорость реагирования в проекте Разрозненность процессов (по участникам, сильно во времени, уровню технологичности, по передаче информации, по учёту и трансляции требований и т.д.) Каждый процесс (планирование, финансирование, проектирование, инжиниринг, поставки, строительство и т.д.) зачастую выполняется последовательно, и каждый включает в себя различные группы заинтересованных сторон, что приводит к состязательности взаимоотношений, возникновении споров и претензий, вместо достижения целей проекта Уникальность проектов и высокая изменчивость при реализации строительных проектов Природа строительства и его окружения предопределяет высокий уровень неопределенности, сохраняющийся многим дольше на жизненном цикле проекта, нежели в других отраслях промышленности Все указанные причины выражаются фактической несогласованностью в проекте (участников, требований, информации и т.д.)1 NIST, США, 2004 2 FCC, США, 2007 Несогласованность в проекте приводит к существенным непроизводственным потерям: 3 Fiatech, 2016
Факторы, влияющие на интегральные показатели проекта 34ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ Инвестиционно- строительный проект (как набор интегральных показателей) Организационно- технологические факторы Внешние факторы Внутренние факторы Факторы, связанные с основным капиталом • Уровень управления проектной деятельностью (основными производственными процессами и взаимодействием с участниками проекта); • Уровень управления бизнесом (экономикой и остальными процессами). • Качество и надёжность; • Эффективность • Результативность • Производительность • Рыночная среда (изменения спроса/предложений, изменение требований к продуктам проекта, изменения конкуренции и т.д.); • Регулирование (изменения экономического и технологического регулирования); • Состояние экономики (изменения в локальной и глобальной экономике); • Региональные особенности (в том числе климатические или логистические). • Состав и качество рабочей силы; • Условия труда; • Культура труда (склонности к бюрократии, перекладыванию ответственности, мошенничеству и т.д.) • Качество производства; • Технологичность материалов и конструкций; • Технологичность производства; • Уровень использования материальных средств и т.д.. Для любого бизнеса основным фактором в проекте является способность управлять: • самим собой как организацией; • взаимодействием с другими участниками проекта; • прочими факторами, влияющими на проект, своевременно реагируя на них и их изменения, применяя достаточные компенсирующие / предупреждающие воздействия. Первостепенные факторы: Второстепенные факторы: На рынке самой распространённой ситуацией является та, в которой компании или их руководители предпочитают видеть в недостижении должных показателей проекта именно второстепенные факторы, не признаваясь себе, что по сути, они так и не смогли выстроить организацию и сопутствующую ей технологию работы должным образом, чтобы: • здраво и полно оценивать все факторы, стартовые условия; • своевременно узнавать, понимать и признавать происходящие в них изменения; • уметь своевременно находить корректные и оптимальные решения для осуществления деятельности с учётом этих факторов и изменений в них, либо для непосредственного влияния на них; • уметь в соответствии с ситуацией добиваться реализации этих решений и/или воздействий.

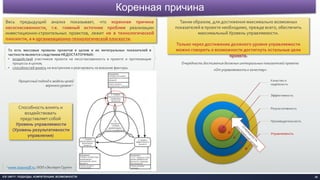

Коренная причина 35ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ Весь предыдущий анализ показывает, что коренная причина несогласованности, т.е. главный источник проблем реализации инвестиционно-строительных проектов, лежит не в технологической плоскости, а в организационно-технологической плоскости. Процессный подход к модели целей верхнего уровня 1: 1 www.iso9000ff.ru, ООО «Эксперт Групп» Качество и надёжность Эффективность Результативность Производительность Управляемость Очередность достижения должных интегральных показателей проекта «От управляемости к качеству»: То есть массовые провалы проектов в целом и их интегральных показателей в частности являются следствием НЕДОСТАТОЧНЫХ: • воздействий участников проекта на несогласованность в проекте и протекающие процессы в целом; • способностей влиять на внутренние и реагировать на внешние факторы. Таким образом, для достижения максимально возможных показателей в проекте необходимо, прежде всего, обеспечить максимальный Уровень управляемости. Только через достижение должного уровня управляемости можно говорить о возможности достигнуть остальные цели проекта. Способность влиять и воздействовать представляет собой Уровень управляемости (Уровень результативности управления)

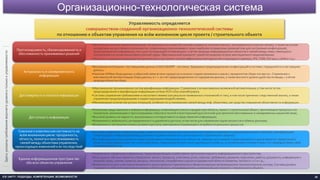

Организационно-технологическая система 36ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ •Экспертные системы принятия решений, построенные на основе баз знаний и правил (о технологических, экономических и прочих связях), а также на основе алгоритмов «искусственного интеллекта», позволяющих реализовывать поиск наиболее оптимальных решений (как для построения конфигураций, предопределения информации, так и для последующей оптимизации) с учётом природы информационных объектов и связей между ними, имеющихся ограничений и в целом внешней/внутренней среды. Максимальный приоритет принятия решения на базе имитационного моделирования; •Процессы и правила взаимодействия должны быть выстроены на базе эффективных методологий и подходов (к примеру, IPD, TQM, ISO 900x, LEAN и т.д.). Прогнозируемость, сбалансированность и обоснованность принимаемых решений •Бесшовная интеграция с поставщиками данных (CAD/CAE/ERP - системы). Заведомое предопределение конфигураций в системе с передачей их в поставщики данных; •Наличие АРМов сбора данных и обратной связи во всех процессах и на всех стадиях жизненного цикла с приоритетом сбора «по месту». Стремление к максимальной автоматизации сбора данных, в т.ч. за счёт предопределенности содержания данных, а также высокого уровня удобства их ввода, с учётом природы объектов сбора. Актуальность и своевременность информации •Максимальное проникновение систем верификации информации. Стремление к их максимально возможной автоматизации, в том числе путем предопределения и верификации информации на базе НСИ и баз знаний/правил; •Системы управления требованиями и несоответствиями (как результат выявленных отклонений от них), в том числе причинно-следственный анализ, а также управление предупреждающими и корректирующими воздействиями; •Минимизация количества ручных операций, особенно по установлению связей между инф. объектами, как средство повышения объективности информации. Достоверность и полнота информации •Различные представления и выборки информации, позволяющие описать предметную область, проект / строительный объект, протекающие процессы и их показатели, возникающие и прогнозируемые события в полной и всесторонней (достаточной для принятия обоснованных и своевременных решений) мере; •Высокий уровень наглядности, визуализации и интерактивности представления информации; •Возможность мобильного, распределенного и удалённого доступа, в том числе для управления ходом процессов и обмена данными; •Возможность построения сложно-ролевого доступа, максимально отражающего потребности реальных процессов. Доступность информации •Системы управления: конфигурациями, изменениями и процессами. Бесшовная интеграция и возможность двунаправленной и сквозной трансформации конфигураций и информации между разными стадиями жизненного цикла проекта / строительного объекта; •Вся информация представляется в виде управляемых информационных объектов, имеющих для каждой стадии жизненного цикла проекта/ строительного объекта предопределенные тип и классификацию, предопределенные и унаследованные атрибуты, установленные в соответствии с его природой связи, свой жизненный цикл и т.д. Сквозная и комплексная системность на всём жизненном цикле: прозрачность, чёткость, полнота и прослеживаемость связей между объектами управления, происходящих изменений и их последствий •Нормативно-справочная информация, предопределяющая атрибутивное наполнение единого информационного пространства; •Базы данных обо всех объектах управления: проект, процессы, участники, роли, события, требования, решения, поручения, работы, документы, информация о внешней среде, знания, правила, ресурсы, технологии, специфичные сущности предметной области (захватки, потоки и т.п.) и т.д.; •Вовлеченность всех участников жизненного цикла проекта / строительного объекта в единую организационно-технологическую систему. Система должна содержать в себе интегрированные между собой процессы, покрывающие весь жизненный цикл проекта / строительного объекта. Единое информационное пространство обо всех объектах управления Управляемость определяется совершенством созданной организационно-технологической системы по отношению к объектам управления на всём жизненном цикле проекта / строительного объекта Здесьуказанытребованияверхнегоуровняитолькокуправляемости
Архитектура текущей системы 37ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ BIM (модели, hub, server, services) PDM/TDM для управления версиями/структ урами моделей и технической документации Системы календарно- сетевого планирования, в том числе в сочетании с 4D (Multi-D) Сметное программное обеспечение Учётные системы (ERP/MRP, CRM, WMS и т.д.) Прочие системы (EAM, полевой инжиниринг и т.д.) Минусы (основные): 1. BIM выстраивается от поставщика данных (САПР), а не от системы управления данными/продуктами/ЖЦ. В результате, в представленной архитектуре управление конфигурациями, изменениями, процессами, требованиями, MDM (НСИ), знаниями и прочими информационными объектами предметных областей (девелопмента, проектирования, поставки, строительства, эксплуатации) отсутствует или является разорванным и требующим огромных усилий для их интеграции, без которых трудоёмкость сопряжения данных, потери на ручное связывание и потери на преобразовании данных ещё выше, вплоть до невозможности при адекватных затратах предоставлять качественные решения в требуемый срок; 2. BIM не содержит в себе должного числа типов связей, кроме названных выше. К примеру, одно из ключевых – это отсутствие технологических и экономических связей между информационными объектами; 3. Управление информационными объектами, не визуализируемыми в BIM, заведомо является прерогативой внешних систем. А это существенно ограничивает возможности имитационного моделирования как средства управления процессом выработки решений по проекту / строительному объекту. Плюсы (основные): 1. BIM решил (и продолжает расширять и совершенствовать, в том числе за счёт нивелирования границ с GIS и его форматами данных) очень важную и технологически трудоёмкую задачу – обеспечение пространственных и топологических связей между различными информационными объектами; 2. BIM (в отличие от вендоров «тяжёлых» САПР, заведомо построенных на основе СУБД и систем управления инженерными данными или продуктами) предоставил большому числу пользователей и компаний, децентрализованное и «лёгкое» решение, отвечающее их реальной картине построения и охвата процессов, организации взаимодействия и т.п., но при этом претендующее на установление через международную стандартизацию и классификацию (IFC, IDM, IDP, Omni Classes, COBie, KKS/RDP и т.д.) высокого уровня интеграции данных. BIM является существенным технологическим звеном в целевой системе, однако не должен и не может являться её Ядром, коим должна быть система управления! Рассмотрим ключевые несоответствия (недоразвитость) архитектуры текущей наиболее распространённой системы, относительно целевой, раскрытой в предыдущем слайде:

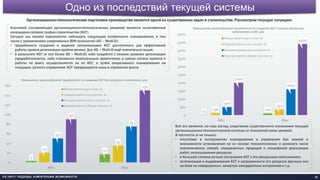

Одно из последствий текущей системы 38ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ Организационно-технологическая подготовка производства является одной из существенных задач в строительстве. Рассмотрим текущую ситуацию: Ключевой составляющей организационно-технологических решений является качественный календарно-сетевой график строительства (КСГ). Сегодня мы можем повсеместно наблюдать следующие особенности планирования, в том числе с применением современных BIM-технологий (4D – Multi-D): • трудоёмкость создания и ведения (актуализации) КСГ достаточного для эффективной работы уровня детализации крайне велика. Для 4D – Multi-D ещё значительно выше; • в результате КСГ (и тем более 4D – Multi-D) либо создаётся с низким уровнем детализации (проработанности), либо становится неактуальным практически в самом начале проекта и работы по факту осуществляются не по КСГ, а путём оперативного планирования на площадке, ручного управления. КСГ превращается лишь в отражение факта. 3 1720 35 50 75 90 150 0 20 40 60 80 100 120 140 160 Min Max Превышение целесообразной трудоёмкости по созданию КСГ без ресурсного наполнения, раз Малые проекты (до 10 млн. $) Средние проекты (10-100 млн. $) Большие проекты (100-1000 млн. $) Крупные проекты (более 1000 млн. $) Всё это является, на наш взгляд, следствием существенного отклонения текущей организационно-технологической системы от описанной нами целевой. В частности (и не только): • отсутствие в инструментах планирования и управления баз знаний и возможности установления на их основе технологических и должного числа экономических связей, определенных природой и спецификой реализации работ, использования ресурсов; • в большей степени ручное построение КСГ с его ресурсным наполнением; • оптимизация и выравнивание КСГ и загруженности его ресурсов вручную или на базе не совершенных, зачастую некорректных алгоритмов и т.д. 13 110130 350 500 1600 2000 4400 0 500 1000 1500 2000 2500 3000 3500 4000 4500 5000 Min Max Превышение целесообразной трудоёмкости по созданию КСГ с полным ресурсном наполнением (13D), раз Малые проекты (до 10 млн. $) Средние проекты (10-100 млн. $) Большие проекты (100-1000 млн. $) Крупные проекты (более 1000 млн. $)
Архитектура целевой системы 39ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ АРМы ERP и др. системы BIM- инструменты и сервисы Интеграционная шина Хранилище знаний и правил, в том числе MDM (НСИ) Хранилище данных, в том числе BIM-моделейЭкспертная подсистема поддержки принятия решений Подсистема управления конфигурациями Подсистема управления изменениями Подсистема управления процессами Ядро Системауправленияжизненнымциклом проекта/строительногообъекта BuildingLifecycleManagementSystem DESKTOP APP Данная архитектура, как и сам класс системы BLM, является аналогом машиностроительных PLM (Product Lifecycle Management) систем, построенных как: • единое информационное пространство предприятий, задействованных в жизненном цикле продукции; • универсальная система управления любыми информационными объектами и их данными на всём жизненном цикле продукции; • система с интегрированными в неё подсистемами автоматизации технологической и организационной подготовки производства. описать для каждой стадии жизненного цикла инвестиционно-строительного проекта / строительного объекта в едином глоссарии информационныеобъекты и их связи, а также протекающие с ними процессы (то есть создать модели соответствующих им предметных областей) обеспечить их интеграцию между собой, а также интеграцию с принятыми на текущий момент BIM-решениями (в том числе стандартами и классификаторами) создать и накопить стартовый, расширяемый в последующем, набор баз знаний и правил по каждой стадии жизненногоцикла инвестиционно- строительного проекта / строительного объекта разработать алгоритмы, позволяющиеосуществлять путём имитационного моделированияпоиск наиболее оптимальныхрешений с учётом природы информационныхобъектов и связей между ними, имеющихся ограничений и в целом внешней/внутренней среды проекта / строительного объекта Для перехода от PLM к BLM необходимо выполнить следующие шаги:
Комплексное имитационное моделирование инвестиционно-строительных проектов КИМ
Комплексное имитационное моделирование (КИМ) 41ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ В рамках создания Системы управления жизненным циклом инвестиционно-строительных проектов / строительных объектов, позволяющей привнести на строительный рынок доступность значительного повышения надёжности и качества проектов за счёт кардинального повышения уровня их управляемости, нами создана и развивается основополагающая технология – Комплексное Имитационное Моделирование™. КИМ BIM РТМ ОТМ ОМ ЛМ, РМ ФЭМ Комплексная имитационная модель (КИМ ™) = Информационная модель строительного объекта (BIM) + Ресурсно-технологическая модель (РТМ) + Организационно-технологическая модель (ОТМ) + Организационная модель (ОМ) + Логистическая модель (ЛМ) + Модель рисков (РМ) Финансово-экономическая модель (ФЭМ) Комплекс баз знаний строительного производства (технологии, данные о производительности, расценки и т.д.) Комплекс алгоритмов принятия оптимальных решений. Ключевые составляющие технологии «Комплексного имитационного моделирования»: КИМ ™ является основой будущей экспертной подсистемы поддержки принятия решений. Однако уже сегодня КИМ ™ является не только функционирующим решением, но и апробированным на значительном количестве реальных инвестиционно-строительных проектов. На сегодняшний день на базе КИМ ™ нами осуществляется проект комплексной жилой застройки с инвестиционной стоимостью около 500 млн. $.
Ключевые конкурентные преимущества 42ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ Уверенная основа для пролонгации применения BIM-моделей на стадию строительно- монтажных работ Превращение календарно-сетевого планирования в реально, а не формально, работающий инструмент в процессе стройки Значительное устранение большого числа технологических и организационных неопределенностей на ранних этапах проекта Принятие решений и поиск оптимумов в управлении строительством на базе экспертной системы, практически без участия человека, в миллионы раз быстрее, многим более точно и оптимально.Т.е. КИМ работает как усилитель знаний и способностей человека Накопление сведений о строительном производстве, окружении и ходе работ в виде системно структурированных баз знаний. Распространение их на весь портфель проектов. Импорт и экспорт знаний КОМПЛЕКСНОЕ ИМИТАЦИОННОЕ МОДЕЛИРОВАНИЕ
Кратко о КИМ 43ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ На вход берём: • BIM-модели и/или наборы 2D-чертежей; • сведения о существующих и прогнозируемых ограничениях проекта; • сведения о механовооруженности (если есть). Автоматически: • создаём и моментально пересчитываем: • расписания с полным ресурсным наполнением; • визуальную 4D-модель строительства; • полные спецификации и планы поставки МТР; • графики движения машин, механизмов, рабочей силы; • графики освоения физобъёмов работ по исполнителям; • сметы; • графики финансирования; • недельно-суточные и суточные наряд-заказы бригадам; • структуры и номенклатуру рабочей, ОТД и исполнительной документации и др. • оптимизируем расписания по загрузке ресурсов; • учитываем все возможные ограничения. Знаем что такое захватки, зоны, потоки, взаимозаменяемость, комплексные бригады и т.д. Нормализуем и транслируем модели между разными стандартами, языками и системами исчислений. Автоматизируем создание: • организационной модели, штатного расписания и плана мобилизации; • логистических моделей (закупки, изготовления, транспортировки) и др. Строим динамическую сводную финансовую модель проекта: • затраты СМР, МТР, логистики, страхования и прочих услуг; • сборы и налоги, непредвиденные расходы и т.д. Управляем ходом реализации проекта: • собираем ежесуточные отчёты об исполнении работ; • учитываем все возникшие и прогнозируемые отклонения по ресурсам; • автоматически пересчитываем графики и формируем новые оптимальные наряд-заказы (день-в-день); • поставляем данные для производственного учёта и списания материалов; • автоматически формируем отчёты; • визуализируем по ролям и зонам ответственности все значимые показатели по проекту (прибыль, рентабельность, освоение и т.д.); • ведём учёт несоответствий и корректирующих мероприятий; • формируем исполнительную BIM-модель и досье проекта.

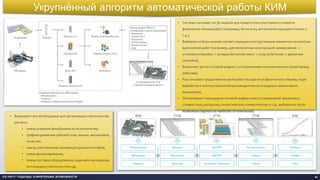

Укрупнённый алгоритм автоматической работы КИМ 44ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ • Система считывает из 3D-модели для каждого конструктивного элемента физические объемы работ (например, бетон в м3, металлоконструкции в тоннах и т.д.); • Выбирает из базы знаний соответствующие конструктивным элементам технологии выполнения работ (например, для монолитных конструкций: армирование -> установка опалубки -> укладка бетонной смеси -> уход за бетоном -> демонтаж опалубки); • Выполняет расчет сетевой модели с установлением технологических связей между работами; • Рассчитывает продолжительности работ исходя из их физического объема, норм выработки и эксплуатационной производительности ведущих машин и/или механизмов; • Оптимизирует календарно-сетевой график в массе ограничений: временных, стоимостных, ресурсных, логистических, климатических и т.д., выбирая из тысяч возможных вариантов наиболее оптимальный; • Формирует все необходимые для организации строительства расчеты: • планы освоения физобъемов по исполнителям; • графики движения рабочей силы, машин, механизмов, оснастки; • сметы, рассчитанные прямым ресурсным способом; • планы финансирования; • планы поставок оборудования, изделий и материалов на площадку строительства и др.
Процесс Комплексного Имитационного Моделирования ™ 45ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ BIM- моделирование •Формирование BIM- модели на основе: • 2D - документации; • Лазерного сканирования и фотограмметрии; • Концепта, ТЭО, ТЭС; • Объектов аналогов. Зонирование и расчёт объёмов работ • Интерпретация данных (чтение данных разных САПР); • Сведение моделей в комплексную модель; • Трансляция с нормализацией (разных BIM- стандартов); • Верификация BIM- модели с проверкой на коллизии; • Деление BIM-модели на зоны, захватки; • Автоматическая привязка конструктивов к нормативам УВР; • Формирование перечня оборудования, изделий и материалов (BOM); • Расчет физических объемов работ. Ресурсно- технологическое моделирование • Изучение стройиндустрии региона и механовооруженности исполнителей; • Сбор ограничений и предпочтений в проекте; • Наполнение базы знаний о проекте (стоимость оборудования, рабочей силы, техники, внесение ограничений и предпочтений); • Автоматическое формирование ресурсно- технологической модели (РТМ); • Автоматическая оптимизация РТМ в рамках заданных ограничений и предпочтений; • Визуальная верификация технологии СМР (по 4D модели); • Формирование пакета документов с результатами моделирования. Организационно- техническое моделирование • Формирование организационной модели (в динамической связи с РТМ); • Формирование пакетов работ, услуг, поставок ТМЦ (лотирование); • Формирование логистической модели (на основе пакетов/лотов ТМЦ); • Формирование сводной финансовой модели проекта (СФМ). Управление проектом • Выдача недельно- суточных наряд- заказов (возможность организации сдельной оплаты труда бригадам); • Ежесуточный мониторинг выполнения работ, включая: • освоение физобъемов СМР; • поступление и списание МТР; • оплату за выполненные работы. • Обработка инцидентов, несоответствий (брак, задержки, поломки машин и механизмов и др.); • Разработка корректирующих и предупреждающих мероприятий; • Управление изменениями; • Автоматическое ежесуточное перепланирование работ с выдачей актуальных наряд- заказов; • Сводная отчетность по проекту (Dasboard проекта).
Процесс Комплексного Имитационного Моделирования ™ 46ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ Группа процессов Проектирование Планирование инвестиционно-строительного проекта Управление проектом Процесс BIM- моделирование Зонирование и расчет объемов работ Ресурсно-технологическое моделирование Организационно-техническое моделирование Управление проектом на базе КИМ Выполняемые работы Формирование BIM-модели на основе: • 2D - документации; • Лазерного сканирования и фотограмметрии; • Концепта, ТЭО, ТЭС; • Объектов аналогов. • Интерпретация данных (чтение данных разных САПР); • Сведение моделей в комплексную модель; • Трансляция с нормализацией (разных BIM-стандартов); • Верификация BIM-модели с проверкой на коллизии; • Деление BIM-модели на зоны, захватки; • Автоматическая привязка конструктивов к нормативам УВР; • Формирование перечня оборудования, изделий и материалов (BOM); • Расчет физических объемов работ. • Изучение стройиндустрии региона и механовооруженности исполнителей; • Сбор ограничений и предпочтений в проекте; • Наполнение базы знаний о проекте (стоимость оборудования, рабочей силы, техники, внесение ограничений и предпочтений); • Автоматическое формирование ресурсно- технологической модели (РТМ); • Автоматическая оптимизация РТМ в рамках заданных ограничений и предпочтений; • Визуальная верификация технологии СМР (по 4D модели); • Формирование пакета документов с результатами моделирования. • Формирование организационной модели (в динамической связи с РТМ); • Формирование пакетов работ, услуг, поставок ТМЦ (лотирование); • Формирование логистической модели (на основе пакетов/лотов ТМЦ); • Формирование сводной финансовой модели проекта (СФМ). • Выдача недельно-суточных наряд-заказов (возможность организации сдельной оплаты труда бригадам); • Ежесуточный мониторинг выполнения работ, включая: • освоение физобъемов СМР; • поступление и списание МТР; • оплату за выполненные работы. • Обработка инцидентов, несоответствий (брак, задержки, поломки машин и механизмов и др.); • Разработка корректирующих и предупреждающих мероприятий; • Управление изменениями; • Автоматическое ежесуточное перепланирование работ с выдачей актуальных наряд-заказов; • Сводная отчетность по проекту (Dashboard проекта). Исполнитель Инженер-проектировщик / моделировщик Технолог строительного производства Координатор проекта Используемые инструменты САПР/BIM-продукты ArchiCAD/ Revit + Navisworks + ICE-gen Navisworks + ICE-gen Navisworks + ICE-gen Navisworks + ICE-gen Используемые базы знаний • BIM-стандарт (шаблоны, семейства, структура, правила работ); • Исторические данные и объекты аналоги. • BIM-стандарт (структура с привязкой к укрупненным видам работ - УВР). • Словарь УВР с правилами и условиями выполнения работ; • Отношения УВР между собой (предшественник, последователь); • Нормы расхода ресурсов на работы; • Справочник технологий выполнения работ (с указанием ведущих машин и механизмов, а также их параметров); • Взаимозаменяемость ресурсов; • Интеграция с внешними БД: ФЕР, ТЕР, ГЭСН, ТСН ... SPON'S, RSMeans, Batiprix, RATU и др. • Правила организации систем; • Принципы управления системами; • Нормы управляемости; • Бизнес-правила среды реализации и окружения проекта; • Нормы обеспечения инструментарием, инвентарем и оборудованием; • Санитарные нормы и правила, нормы экологической и производственной безопасности. • Словарь УВР с правилами и условиями выполнения работ; • Отношения УВР между собой (предшественник, последователь); • Нормы расхода ресурсов на работы; • Справочник технологий выполнения работ (с указанием ведущих машин и механизмов, а также их параметров); • Взаимозаменяемость ресурсов. Результаты моделирования Проектная или рабочая BIM-модель: Строительная BIM-модель + BOM + BOQ: Ресурсно-технологическая модель (РТМ): РТМ+ОТМ+ОМ+ЛМ+РМ+ФЭМ=КИМ: Успешный ход реализации проекта на базе КИМ Детальное описание результатов Комплексного имитационного моделирования • Архитектура(АС); • Технология (ТХ); • Инженерные сети (ИС); • Инфраструктура и земляные работы (ГПТ). • BIM-модель с делением на зоны и захватки; • Спецификации (BOM) МТР (оборудования, изделий и материалов); • Ведомость объемов работ (BOQ) с разделением по: • объектам; • зонам; • захваткам. с привязкой к базе нормативов. • Календарно-сетевой график с: • технологическими зависимостями; • длительностью, рассчитанной на основе физобъемов и норм выработки; • ресурсами (физобъем, трудовые ресурсы, машины/механизмы/оснастка, стоимость). • Визуальная модель строительства; • Спецификации МТР (включая оснастку, механизмы и т.п.); • План поставки МТР; • График движения машин и механизмов; • График движения рабочей силы (по специальностям); • График освоения физических объемов работ по исполнителям; • Смета СМР (рассчитанная прямым ресурсным методом); • График освоения капиталовложений (КВЛ); • График финансирования СМР; • Недельно-суточный и/или суточный наряд-заказ бригадам; • и др. • Организационно-технологическая модель (ОТМ): • элементы, решения и ограничения стройгенплана; • Организационная структура (ОМ): • Основной производственный персонал; • АУП; • Вспомогательный персонал. • Штатное расписание; • План мобилизации персонала. • Логистическая модель (ЛМ): • График закупок; • График изготовления оборудования; • График транспортировки оборудования. • Модель рисков (РМ), включая компенсационные меры; • Сводная финансово-экономическая модель (ФЭМ) проекта, включает расчет: • затрат СМР; • затрат на МТР; • затрат на логистику; • затрат на страхование и прочие услуги; • сборов и налогов; • непредвиденных расходов; • показатели по проекту (прибыль, рентабельность и др.). • Производно: структура и номенклатура: • Рабочей документации; • Организационно-технологической документации; • Исполнительной документации. • Недельно-суточный наряд заказ бригадам; • Ежесуточный отчет об исполнении работ; • Формы производственного учета (КС-2, КС-3, М29 и др.); • Сводные отчеты и ключевые показатели по проекту; • Визуальная модель хода строительства; • БД несоответствий; • Корректирующие мероприятия. • Опционном: • Исполнительная BIM-модель (как построено); • Досье проекта - архив проектных документов в связке с BIM-моделью: • Проектная документация; • Рабочая документация; • Исполнительная документация; • Пусконаладочная документация; • Эксплуатационная документация; • Ремонтная документация; • Заводская поставочная документация.
КИМ™ в картинках 47ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ
Ещё раз об особенностях и бенефитах КИМ™ 48ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ РТМ: • Автоматическая генерация расписания с полным ресурсным наполнением; • Автоматический поиск наиболее оптимального расписания (с точки зрения загрузки ресурсов) по неограниченному количеству различного вида ограничений. ОТМ: •Расчет оптимальных оргструктур и штатных расписаний на базе РТМ, исходя из объемов и динамики выполняемых работ. Полученная таким образом ОТМ динамически связана с графиком строительства и позволяет формировать оптимальный график мобилизации персонала; •Реализация и обратной задачи: оперативную проверку влияния реальной динамики поставки ресурсов на конечный результат проекта. ЛМ: •Формирование логистических моделей с учетом порядка и сроков прохождения входного контроля, таможенных процедур, транспортировки, изготовления, закупочных процедур с четким пониманием объема закупаемых ТМЦ и сроков прохождения каждого из этапов. СФМ: •Оперативное отслеживание и прогнозирование баланса прибыльности, Cash Flow, кассовых разрывов; •Формирование и оценка моделей косвенных издержек (затраты на АУП и вспомогательный персонал, налоги, затраты на лицензирование и разрешения и др.), поддержка динамических моделей CapEx. Экспертная система: •Экспертная система основана на системе управления знаниями и алгоритмах «искусственного интеллекта». •Низкий порог трудозатрат для актуализации данных комплексной модели. «Усилитель знаний»: •КИМ работает как усилитель знаний, заложенных в систему, которые с компьютерной скоростью могут использоваться неограниченное количество раз на неограниченном количестве проектов; •Знания технологии строительного производства и уникальные алгоритмы ресурсного планирования и оптимизации, заложенные в КИМ, позволяют выполнять большинство рутинных, повторяющихся операций в автоматическом режиме. Ресурсный метод: •Ресурсный метод оценки стоимости как дополнительный или самодостаточный инструмент для расчёта стоимости (по отношению к базисно- индексному); •Автоматическое формирование и пересчёт смет. «В тот же день»: •Планирование с суточной точностью до уровня бригад; •Автоматический пересчет модели в тот же день в рамках оставшихся до завершения проекта задач при появлении тенденций невыполнения планов или возникновении неучтенных обстоятельств, изменения проектных решений, появления новых ограничений. Верификация: •Высокий уровень объективности. Встроенные инструменты верификации результатов; •Имеется возможность на каждый день проекта видеть развитие технологического процесса, убеждаясь, что система правильно трактовала технологию и стратегию выполнения работ. Документы: •Генерация графика выпуска РД, ОТД; •Генерация номенклатуры ИД; •Генерация необходимых документов управления, в том числе их содержания. Прочее: •КИМ дополняет все ранее реализованные методы устранения неопределенностей и борьбы с коллизиями; •Создаёт огромный потенциал для разработки смежных и производных программных решений.
Заключение 49ICE UNITY: ПОДХОДЫ, КОМПЕТЕНЦИИ, ВОЗМОЖНОСТИ BIM Команда Собрана уникальная команда, способная стать лидерами рынка в BIM, КИМ и управлении инвестиционно- строительными проектами Прототип Существует работоспособный прототип и большое число перспективных наработок Проект развития Разработан проект развития КИМ, а также продуктовой линейки смежных и производных продуктов Бизнес Создан бизнес, предназначенный для верификации существующих и апробирования новых технологий Источник дохода Осуществляется крупный проект оказания услуг технического консультанта и PMC на базе технологий КИМ РТМ ОТМ, ЛМ, СФМ, ВСПМ КИМ Мы открыты для ПАРТНЕРОВ и ИНВЕСТОРОВ: • Разделяющих наше видение и миссию; • Видящих в КИМ технологию опережающего развития и существенного конкурентного преимущества; • Готовых развиваться и расти вместе с нами.
