GPUサーバたくさん使うのいいけど
置場所とかどうするの︖的なお話
NTTコミュニケーションズ株式会社深⼭健司

About Me
深⼭健司（みやまけんじ）
NTTコミュニケーションズ株式会社
クラウドサービス部
HPC向けPrivate Cloud 企画開発担当
略歴
学⽣時代 : ⾃然⾔語処理(固有表現抽出とか)
2015 NTTCom ⼊社
2018 クラウドサービス部に異動今に⾄る
趣味
燻製始めてみました
ベーコン->

2

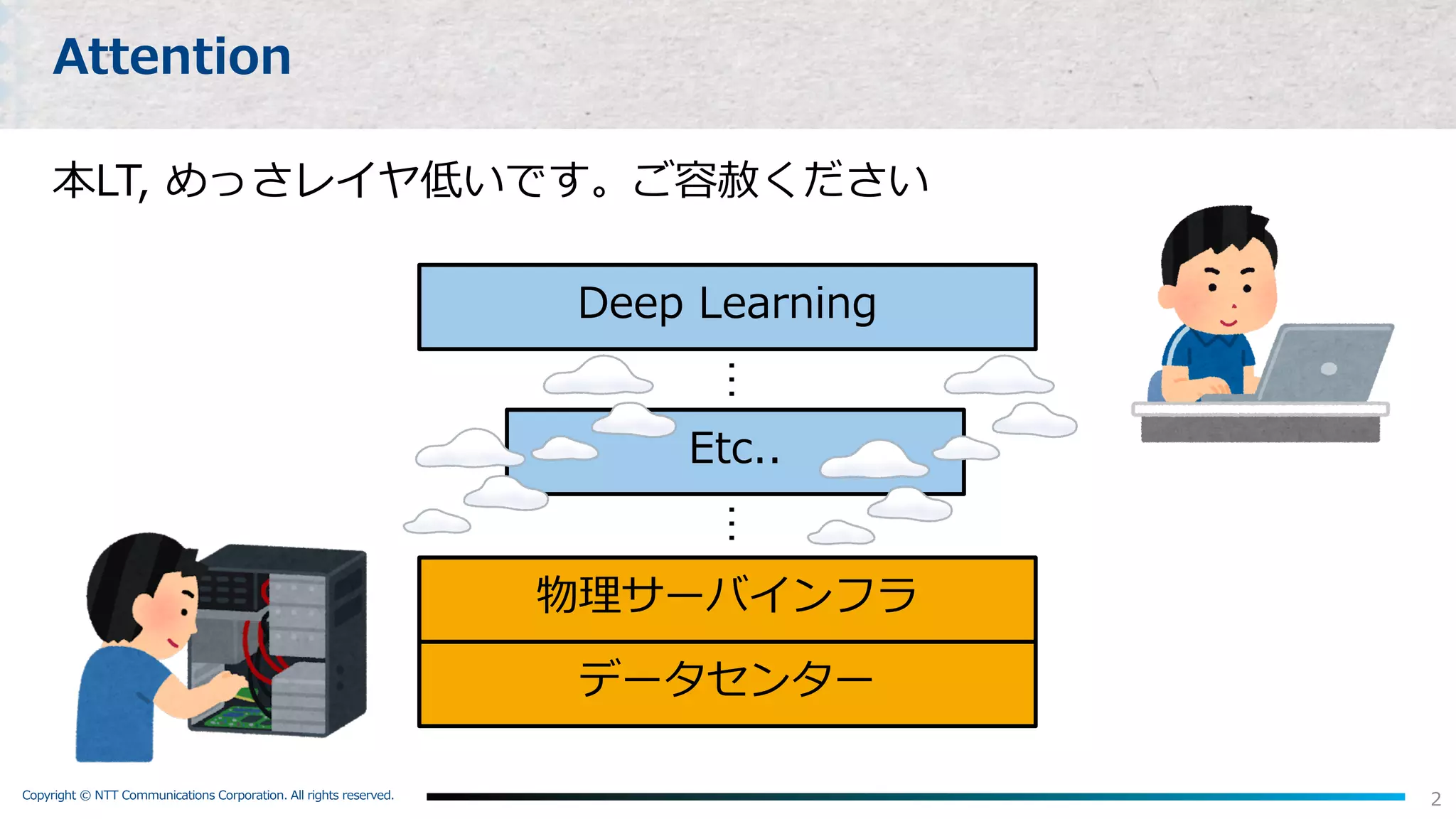

Attention
本LT, めっさレイヤ低いです。ご容赦ください
物理サーバインフラ
データセンター
Etc..
Deep Learning
……

3

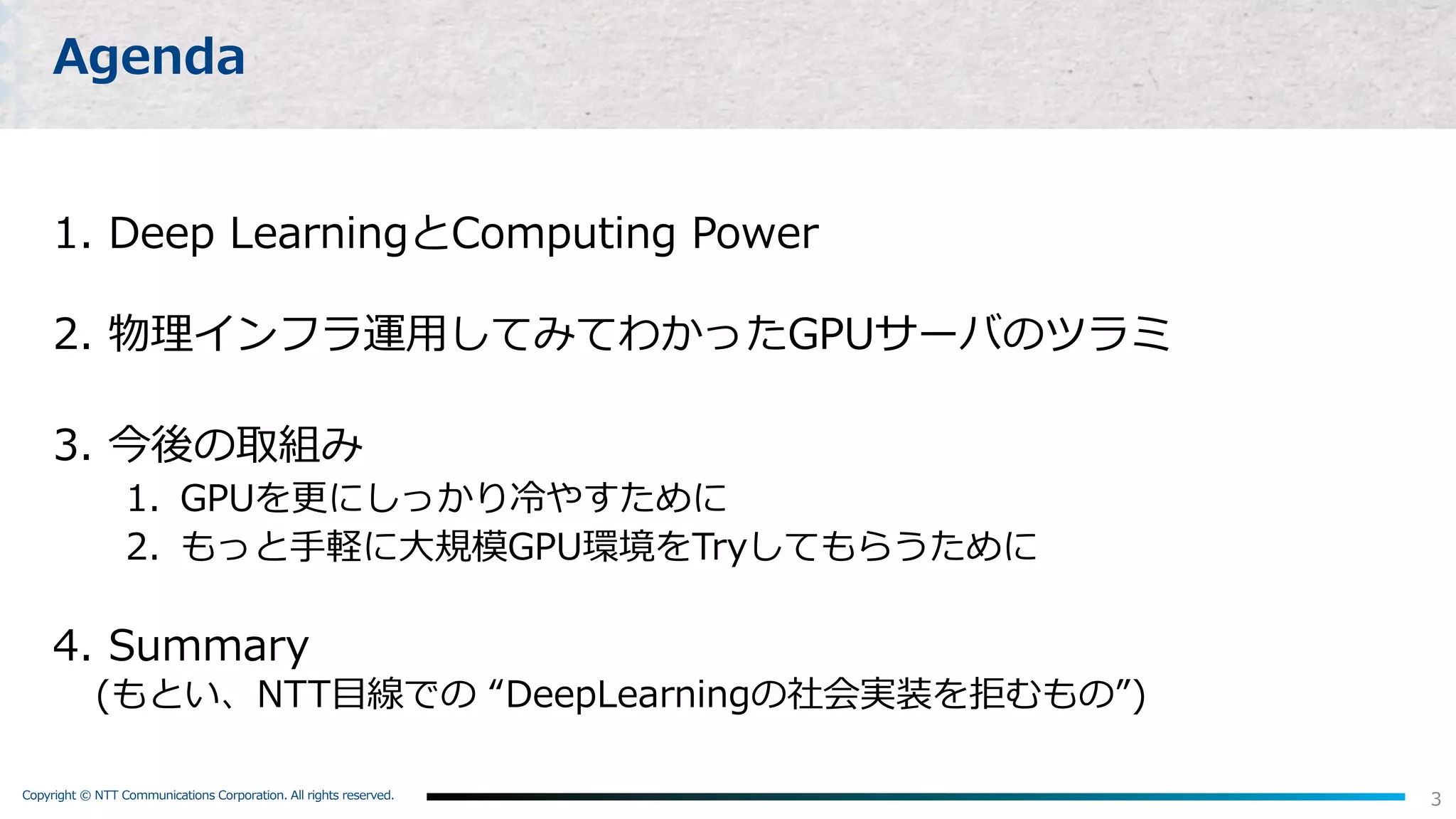

Agenda
1. Deep LearningとComputing Power
2. 物理インフラ運⽤してみてわかったGPUサーバのツラミ
3. 今後の取組み
1. GPUを更にしっかり冷やすために
2. もっと⼿軽に⼤規模GPU環境をTryしてもらうために
4. Summary
(もとい、NTT⽬線での “DeepLearningの社会実装を拒むもの”)

前段

5

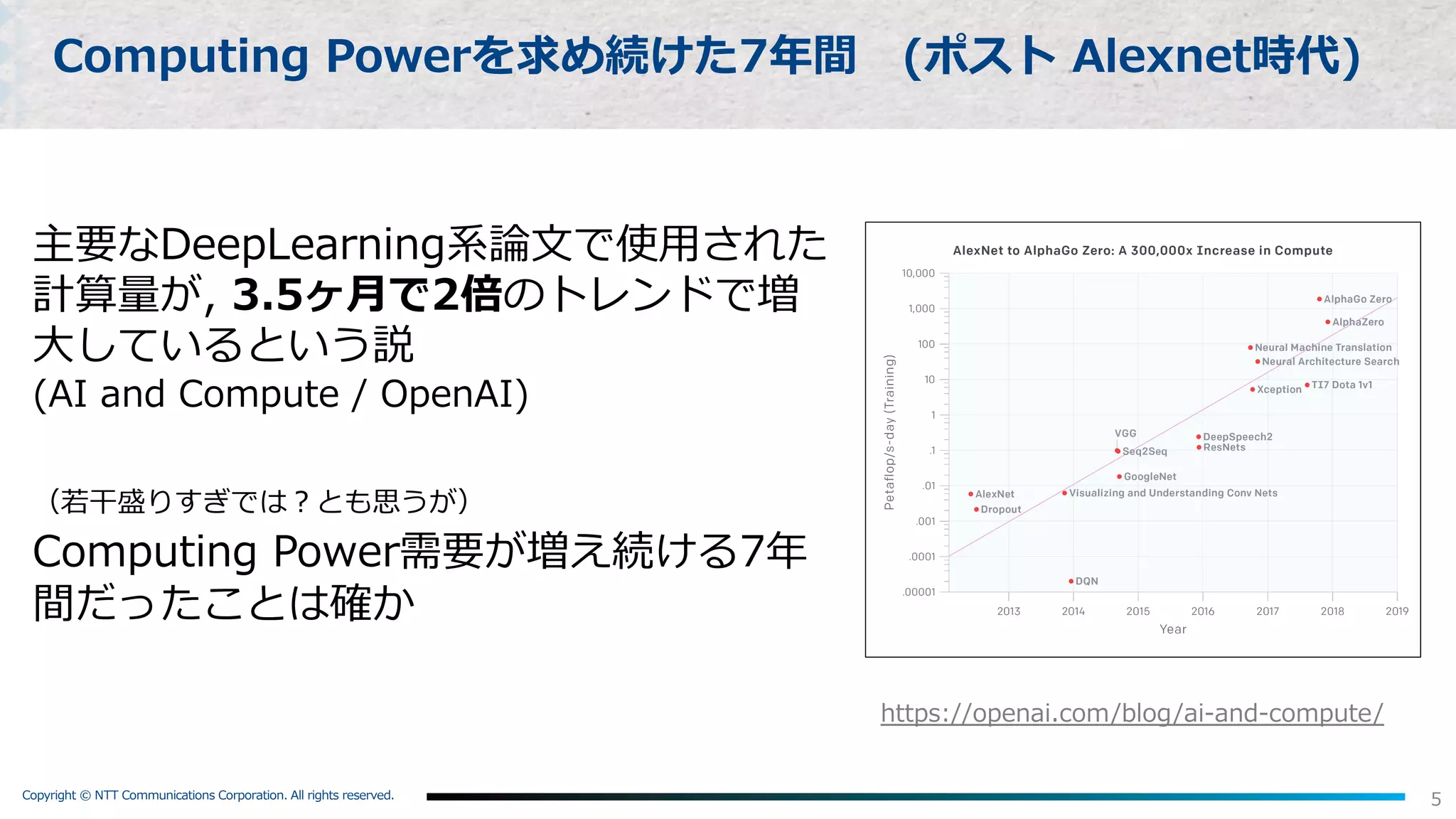

Computing Powerを求め続けた7年間 (ポスト Alexnet時代)
主要なDeepLearning系論⽂で使⽤された
計算量が, 3.5ヶ⽉で2倍のトレンドで増
⼤しているという説
(AI and Compute / OpenAI)
（若⼲盛りすぎでは︖とも思うが）
Computing Power需要が増え続ける7年
間だったことは確か
https://openai.com/blog/ai-and-compute/

6

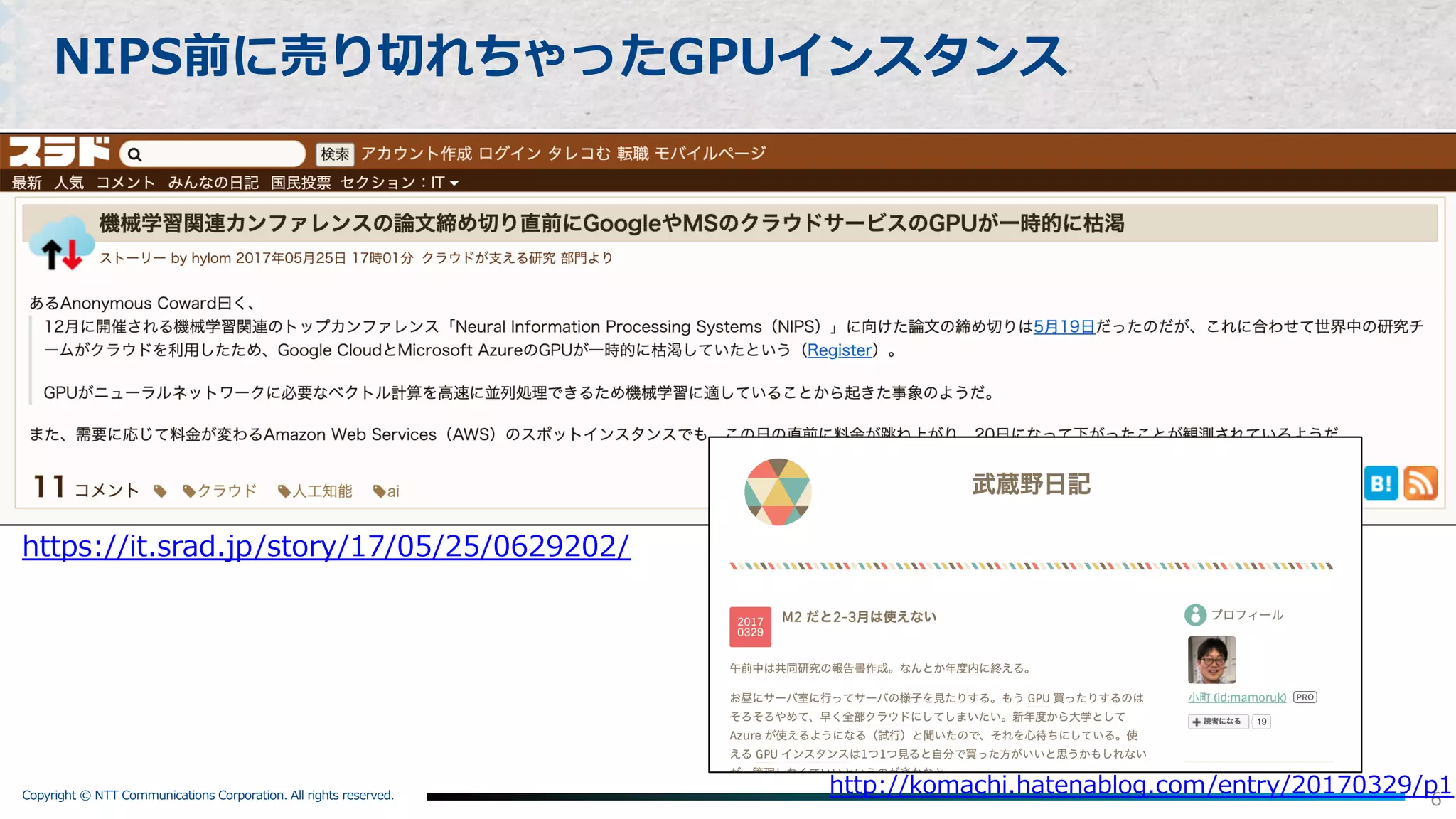

NIPS前に売り切れちゃったGPUインスタンス
http://komachi.hatenablog.com/entry/20170329/p1
https://it.srad.jp/story/17/05/25/0629202/

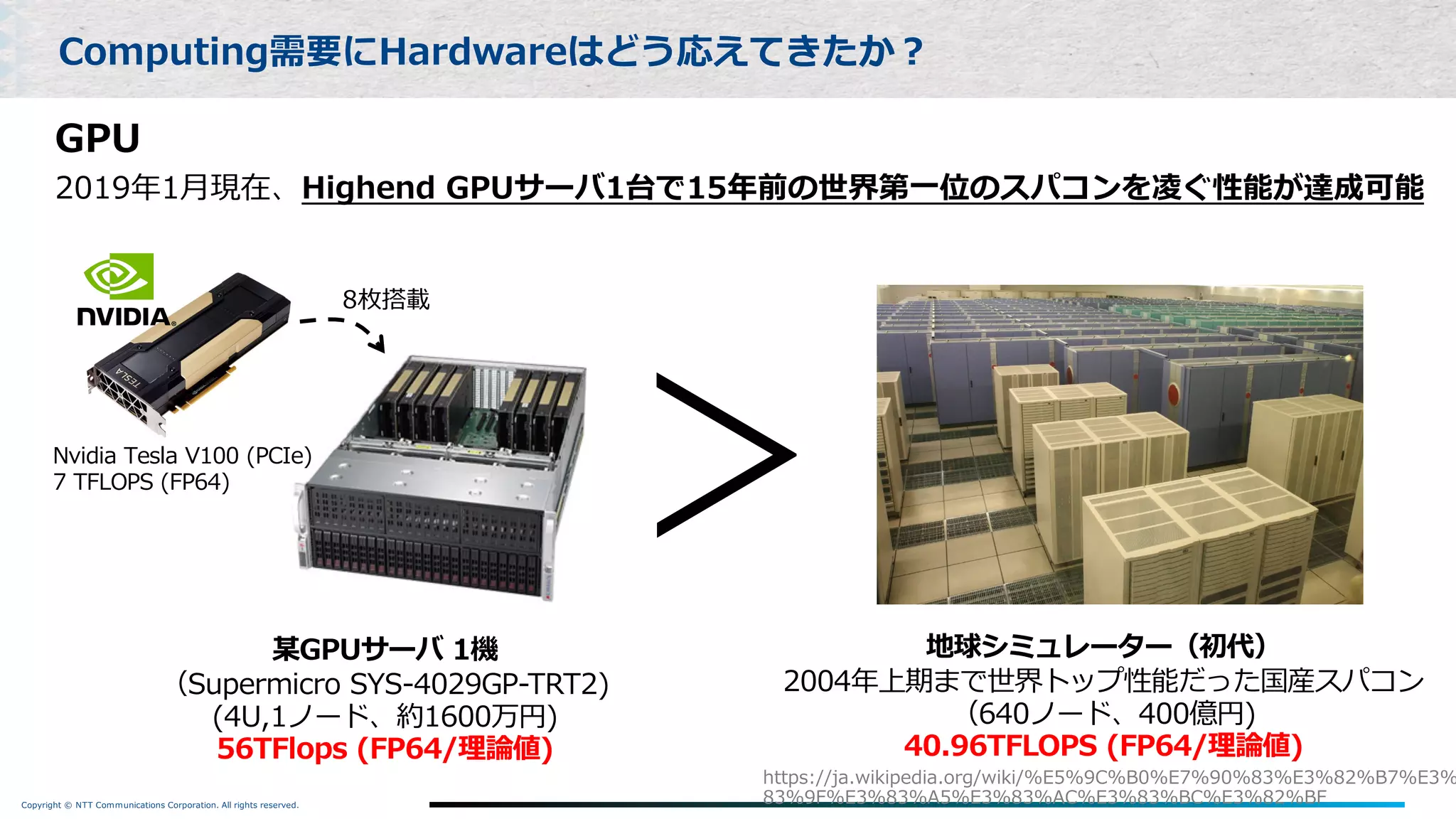

GPU
2019年1⽉現在、Highend GPUサーバ1台で15年前の世界第⼀位のスパコンを凌ぐ性能が達成可能
Computing需要にHardwareはどう応えてきたか︖
某GPUサーバ 1機
（Supermicro SYS-4029GP-TRT2)
(4U,1ノード、約1600万円)
56TFlops (FP64/理論値)
Nvidia Tesla V100 (PCIe)
7 TFLOPS (FP64)
8枚搭載
地球シミュレーター（初代）
2004年上期まで世界トップ性能だった国産スパコン
（640ノード、400億円)
40.96TFLOPS (FP64/理論値)
＞
https://ja.wikipedia.org/wiki/%E5%9C%B0%E7%90%83%E3%82%B7%E3%
83%9F%E3%83%A5%E3%83%AC%E3%83%BC%E3%82%BF

Copyright © NTT Communications Corporation. All rights reserved. 8

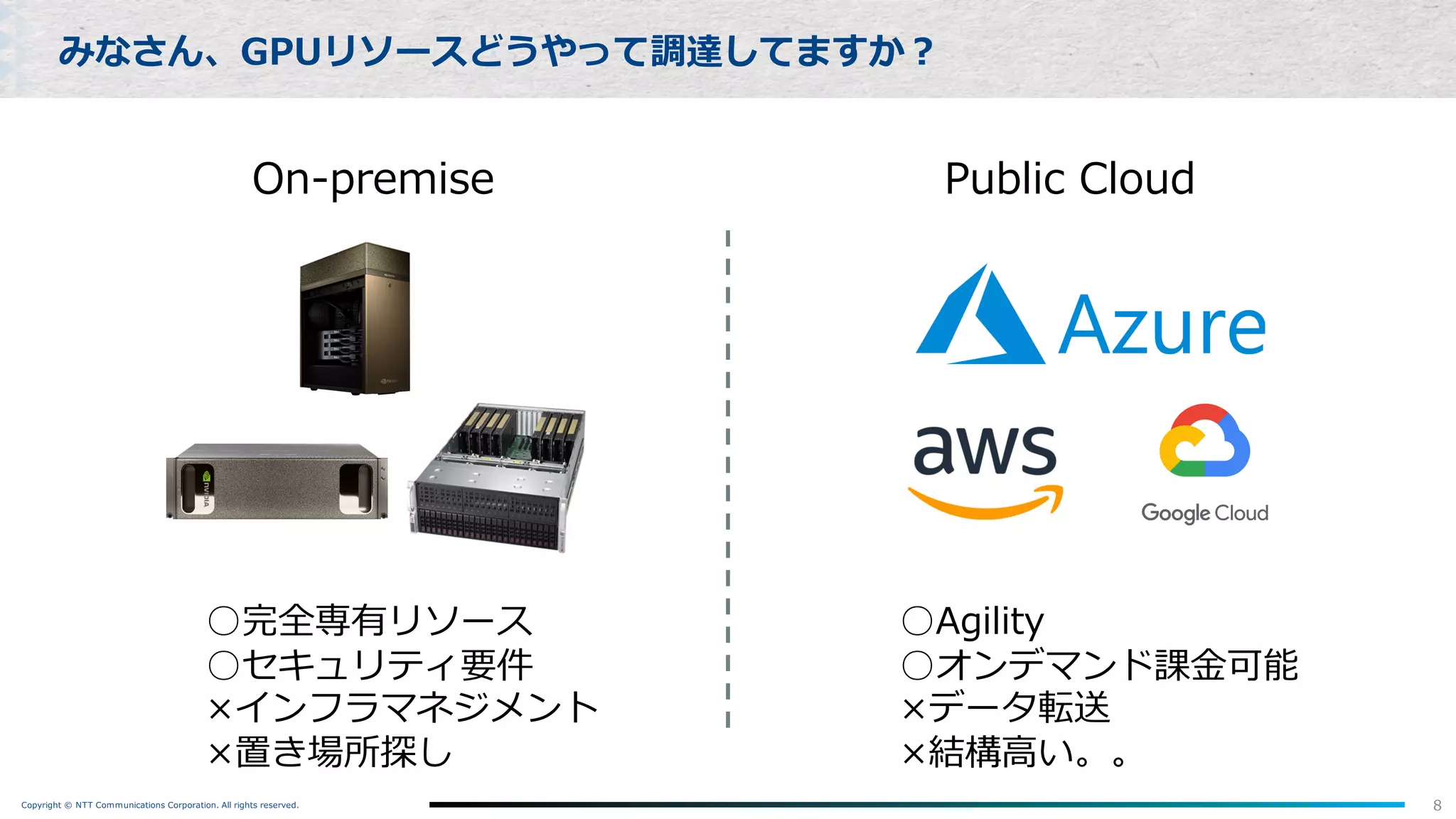

みなさん、GPUリソースどうやって調達してますか︖
On-premise Public Cloud
○完全専有リソース
○セキュリティ要件
×インフラマネジメント
×置き場所探し
○Agility
○オンデマンド課⾦可能
×データ転送
×結構⾼い。。

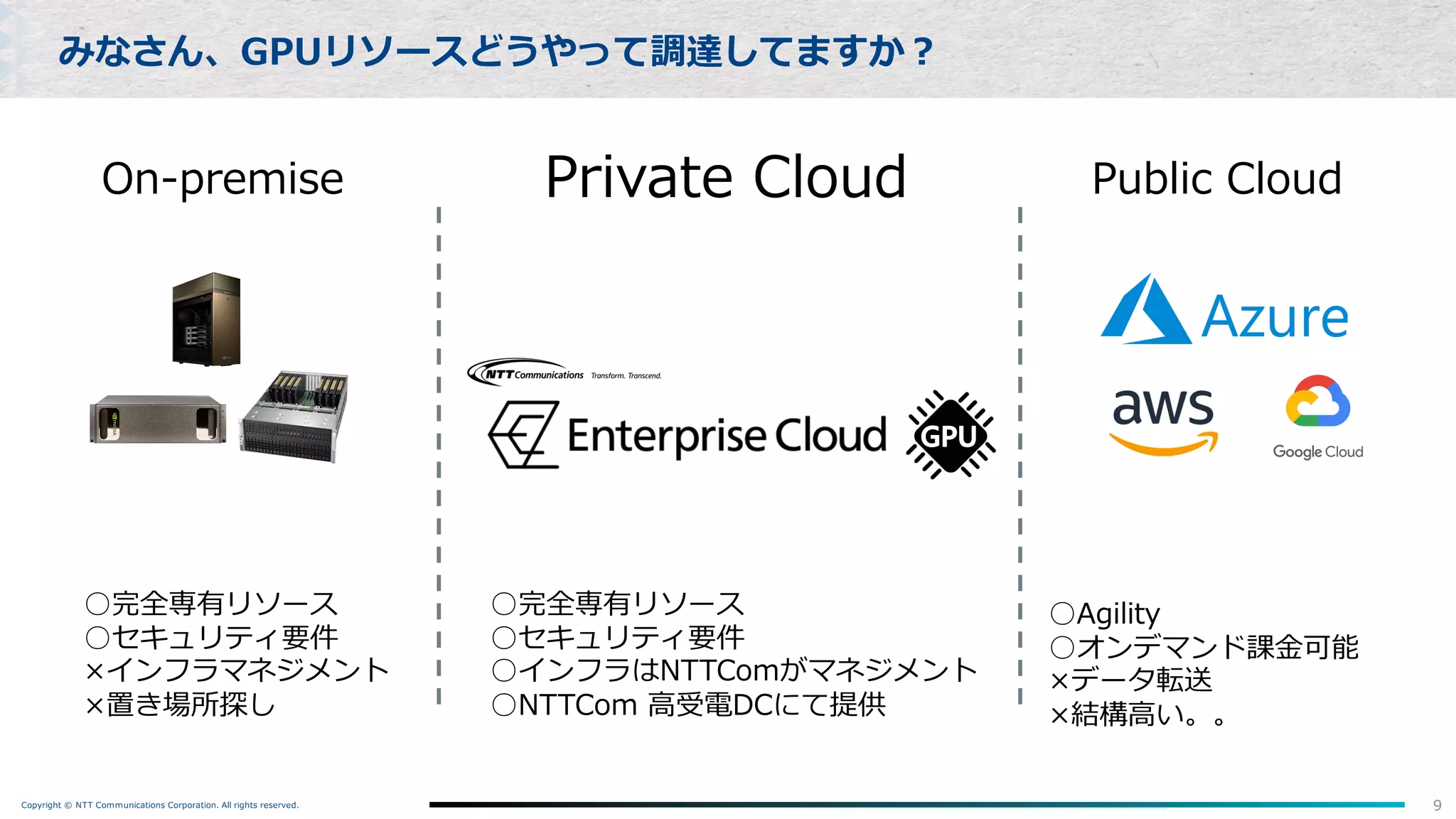

みなさん、GPUリソースどうやって調達してますか︖
On-premise Public Cloud
×インフラマネジメント
×置き場所探し
○Agility
○オンデマンド課⾦可能
×データ転送
×結構⾼い。。
Private Cloud
○インフラはNTTComがマネジメント
○NTTCom ⾼受電DCにて提供

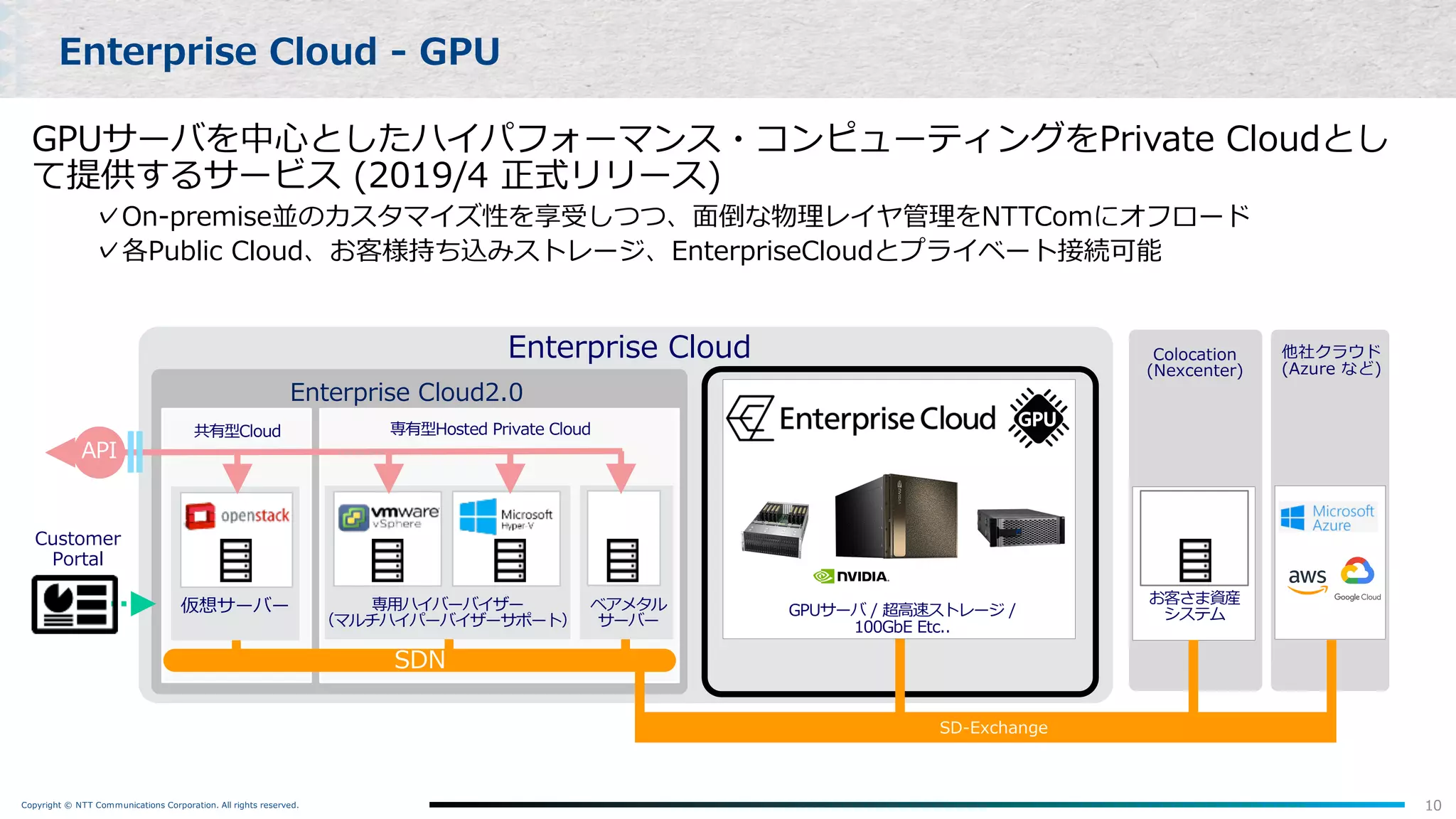

Enterprise Cloud - GPU
SDN
Enterprise Cloud2.0
ベアメタル
サーバー
専⽤ハイバーバイザー
（マルチハイパーバイザーサポート）
共有型Cloud 専有型Hosted Private Cloud
仮想サーバー
Colocation
(Nexcenter)
API
Enterprise Cloud
GPUサーバ / 超⾼速ストレージ /
100GbE Etc..
Customer
Portal
お客さま資産
システム
他社クラウド
(Azure など)
SD-Exchange
GPUサーバを中⼼としたハイパフォーマンス・コンピューティングをPrivate Cloudとし
て提供するサービス (2019/4 正式リリース)
✓On-premise並のカスタマイズ性を享受しつつ、⾯倒な物理レイヤ管理をNTTComにオフロード
✓各Public Cloud、お客様持ち込みストレージ、EnterpriseCloudとプライベート接続可能

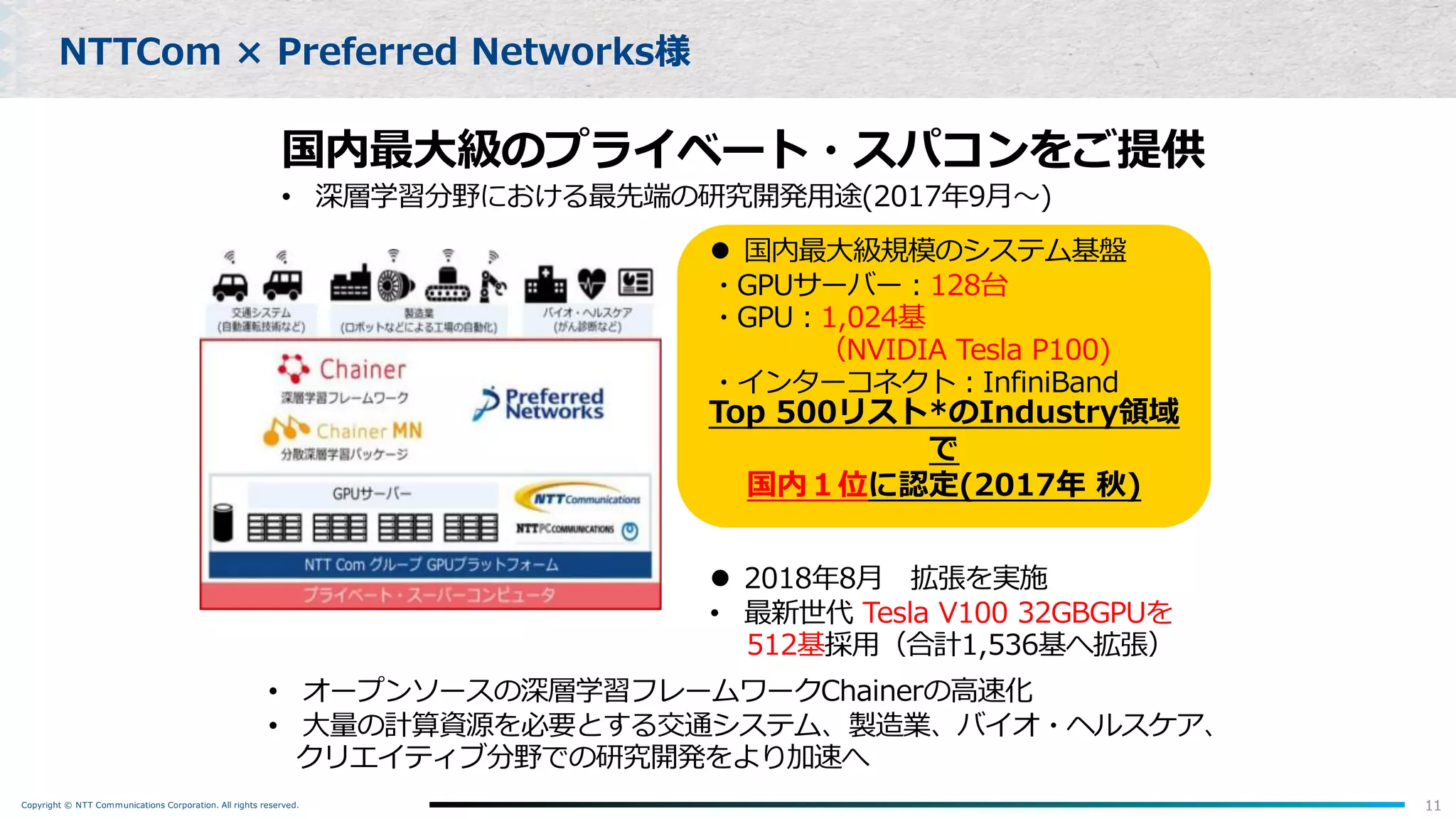

NTTCom × Preferred Networks様
Top 500リスト*のIndustry領域
で
国内１位に認定(2017年秋)
国内最⼤級のプライベート・スパコンをご提供
• 深層学習分野における最先端の研究開発⽤途(2017年9⽉〜)
l 国内最⼤級規模のシステム基盤
・GPUサーバー︓128台
・GPU︓1,024基
（NVIDIA Tesla P100)
・インターコネクト︓InfiniBand
l 2018年8⽉拡張を実施
• 最新世代 Tesla V100 32GBGPUを
512基採⽤（合計1,536基へ拡張）
• オープンソースの深層学習フレームワークChainerの⾼速化
• ⼤量の計算資源を必要とする交通システム、製造業、バイオ・ヘルスケア、
クリエイティブ分野での研究開発をより加速へ

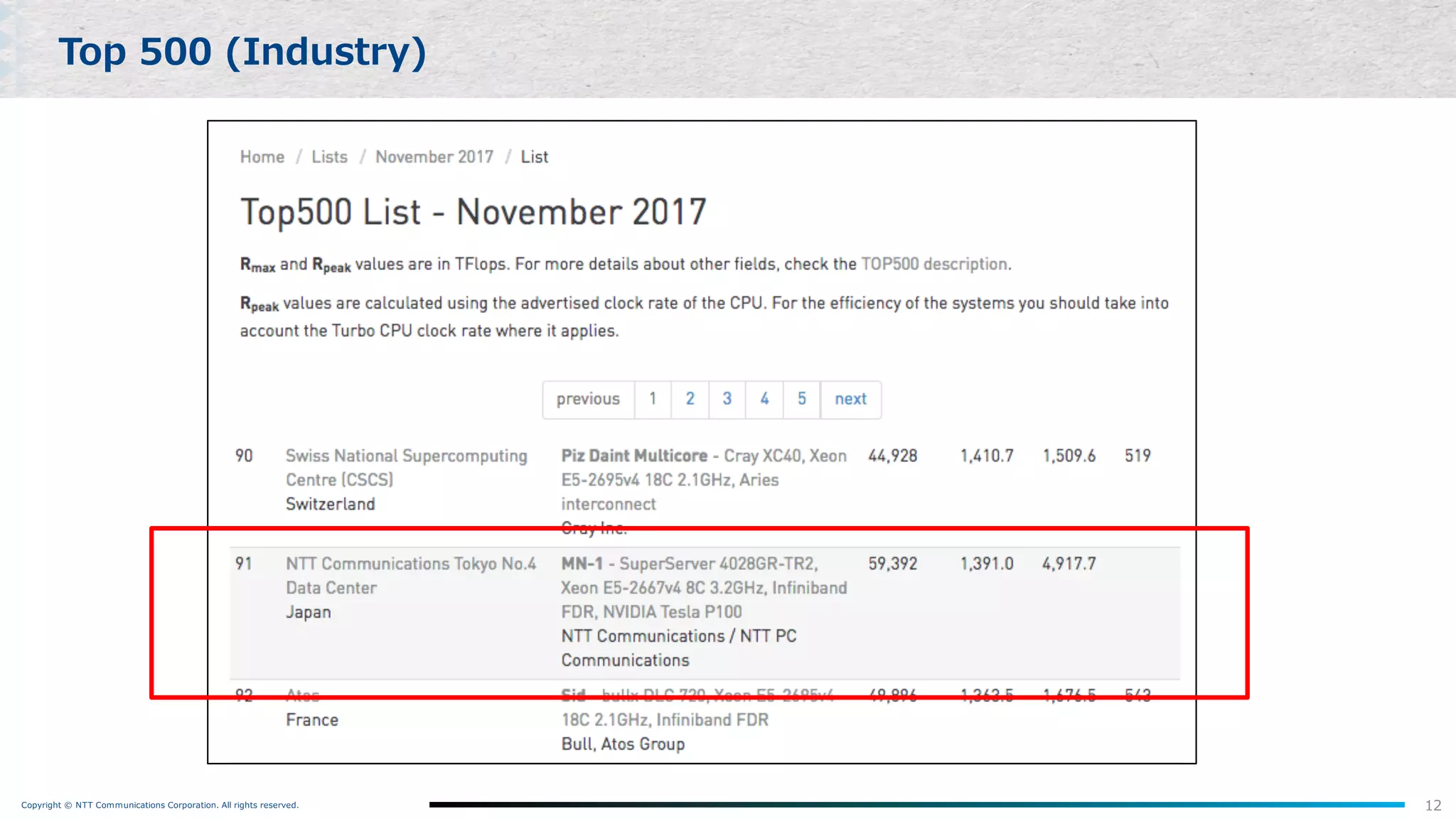

Top 500 (Industry)

GPUサーバのツラミ

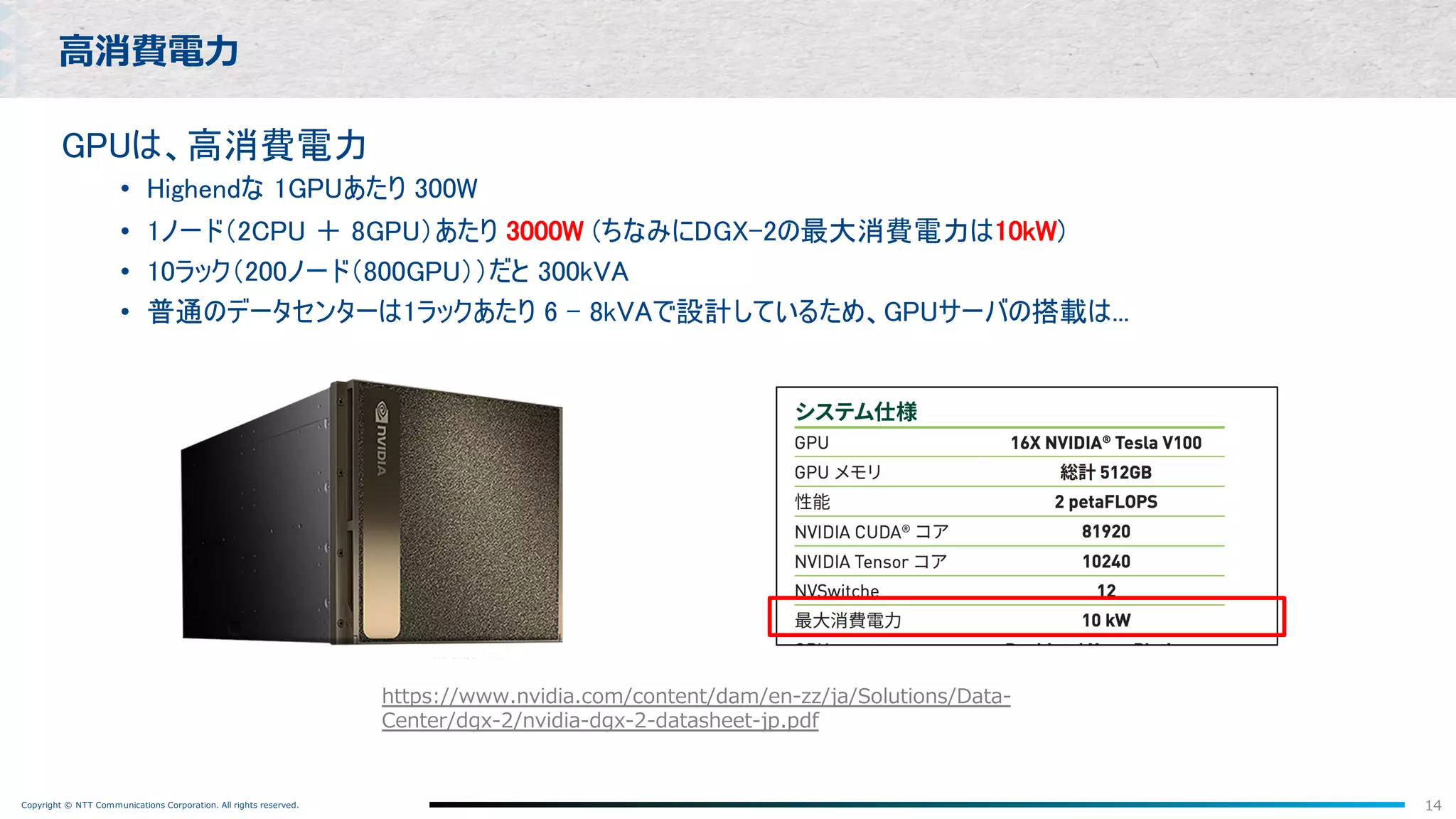

GPUは、高消費電力
• Highendな 1GPUあたり 300W
• 1ノード（2CPU ＋ 8GPU）あたり 3000W (ちなみにDGX-2の最大消費電力は10kW)
• 10ラック（200ノード（800GPU））だと 300kVA
• 普通のデータセンターは1ラックあたり 6 - 8kVAで設計しているため、GPUサーバの搭載は...
14
⾼消費電⼒
https://www.nvidia.com/content/dam/en-zz/ja/Solutions/Data-
Center/dgx-2/nvidia-dgx-2-datasheet-jp.pdf

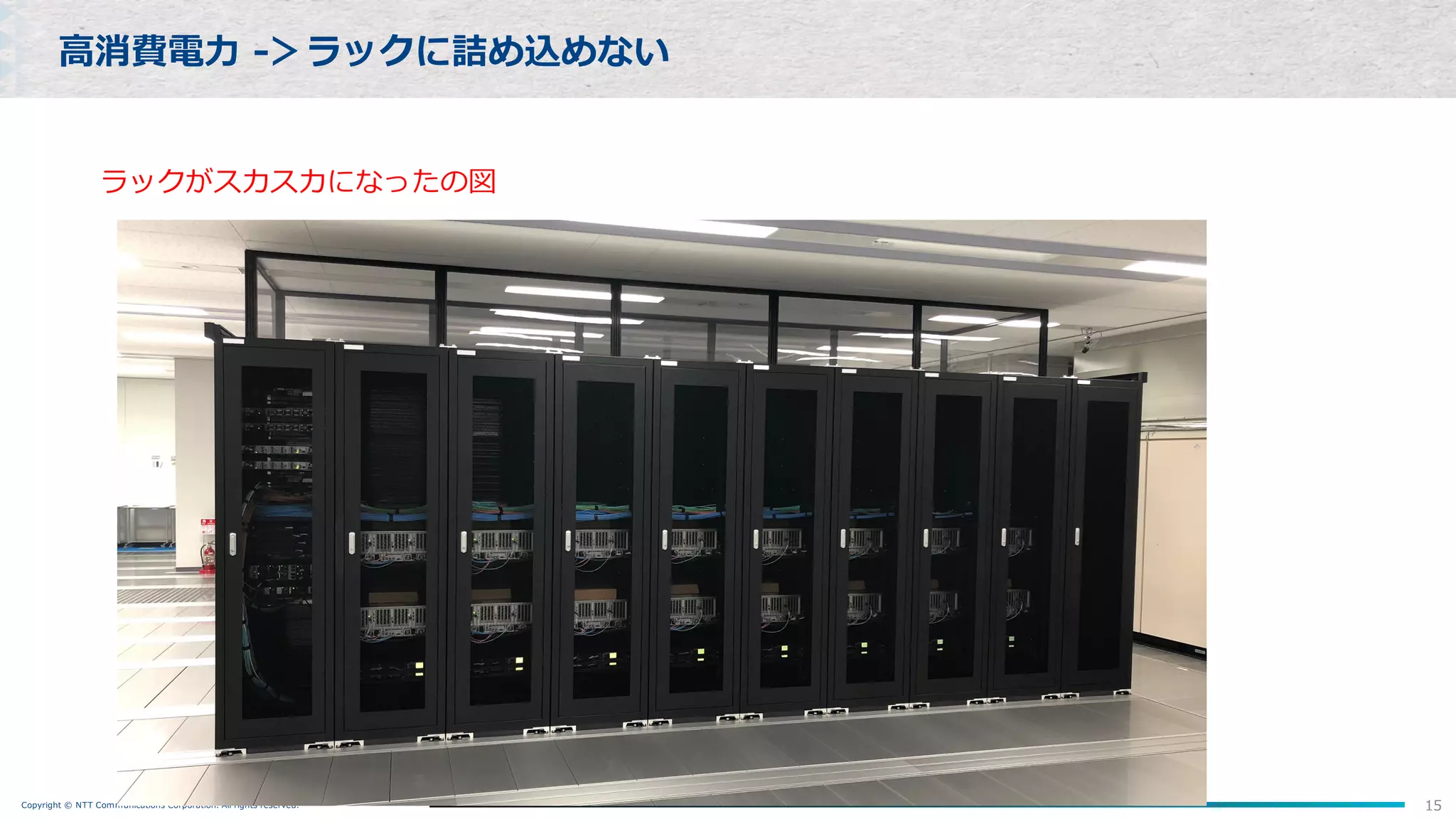

⾼消費電⼒ -＞ラックに詰め込めない
ラックがスカスカになったの図

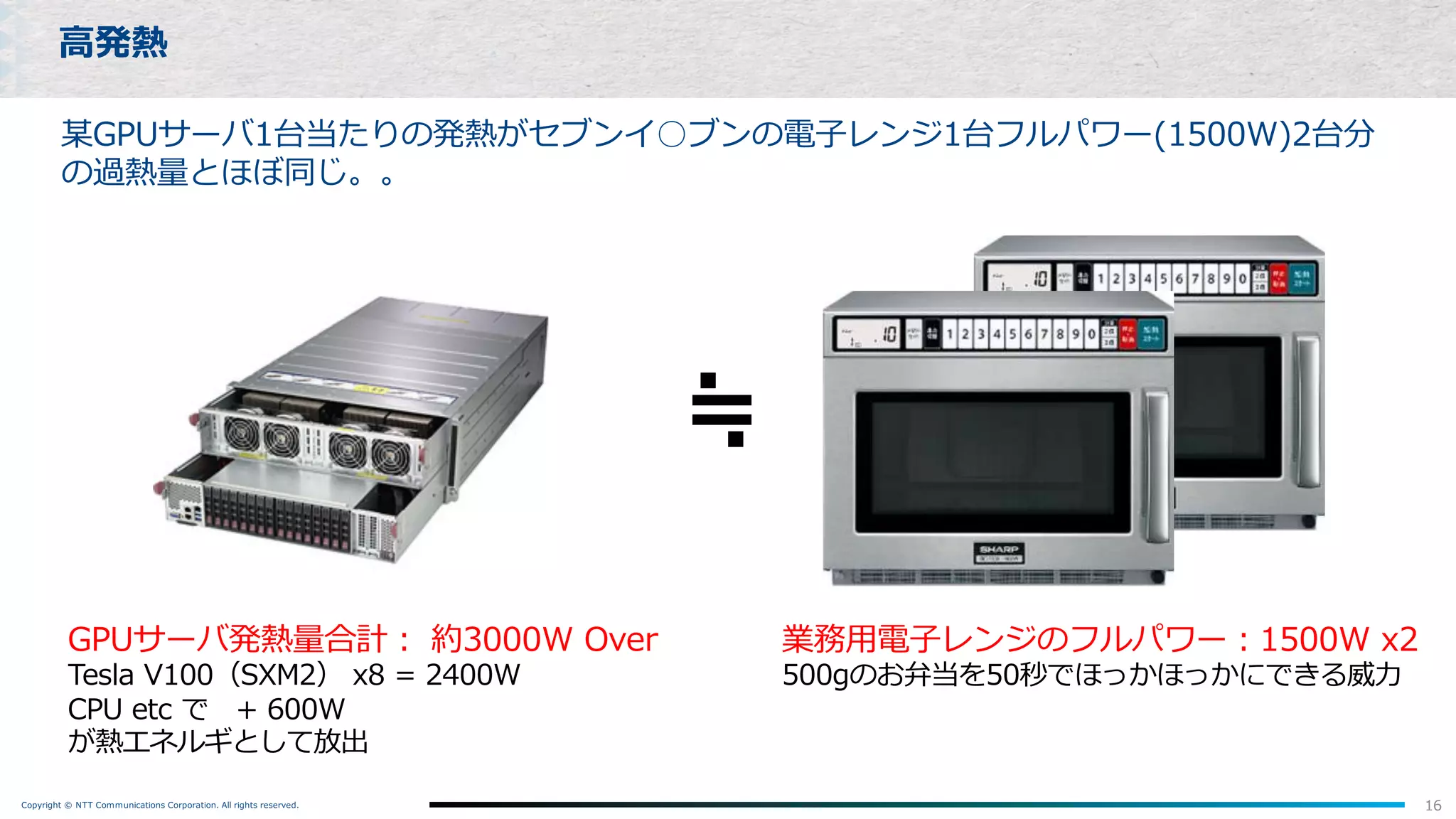

某GPUサーバ1台当たりの発熱がセブンイ○ブンの電⼦レンジ1台フルパワー(1500W)2台分
の過熱量とほぼ同じ。。
⾼発熱
16
GPUサーバ発熱量合計︓ 約3000W Over
Tesla V100（SXM2） x8 = 2400W
CPU etc で + 600W
が熱エネルギとして放出
≒
業務⽤電⼦レンジのフルパワー︓1500W x2
500gのお弁当を50秒でほっかほっかにできる威⼒

17

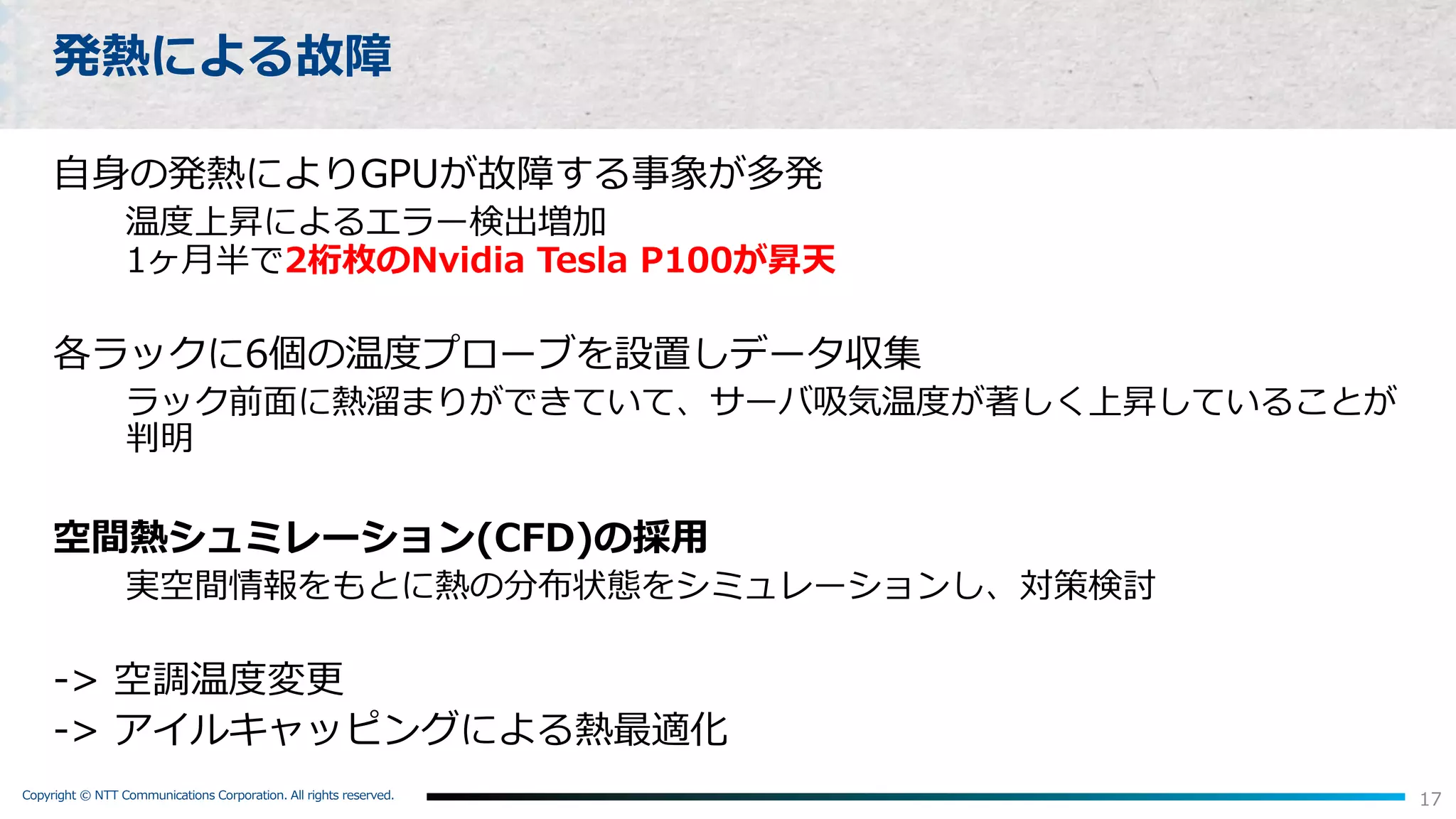

発熱による故障
⾃⾝の発熱によりGPUが故障する事象が多発
温度上昇によるエラー検出増加
1ヶ⽉半で2桁枚のNvidia Tesla P100が昇天
各ラックに6個の温度プローブを設置しデータ収集
ラック前⾯に熱溜まりができていて、サーバ吸気温度が著しく上昇していることが
判明
空間熱シュミレーション(CFD)の採⽤
実空間情報をもとに熱の分布状態をシミュレーションし、対策検討
-> 空調温度変更
-> アイルキャッピングによる熱最適化

18

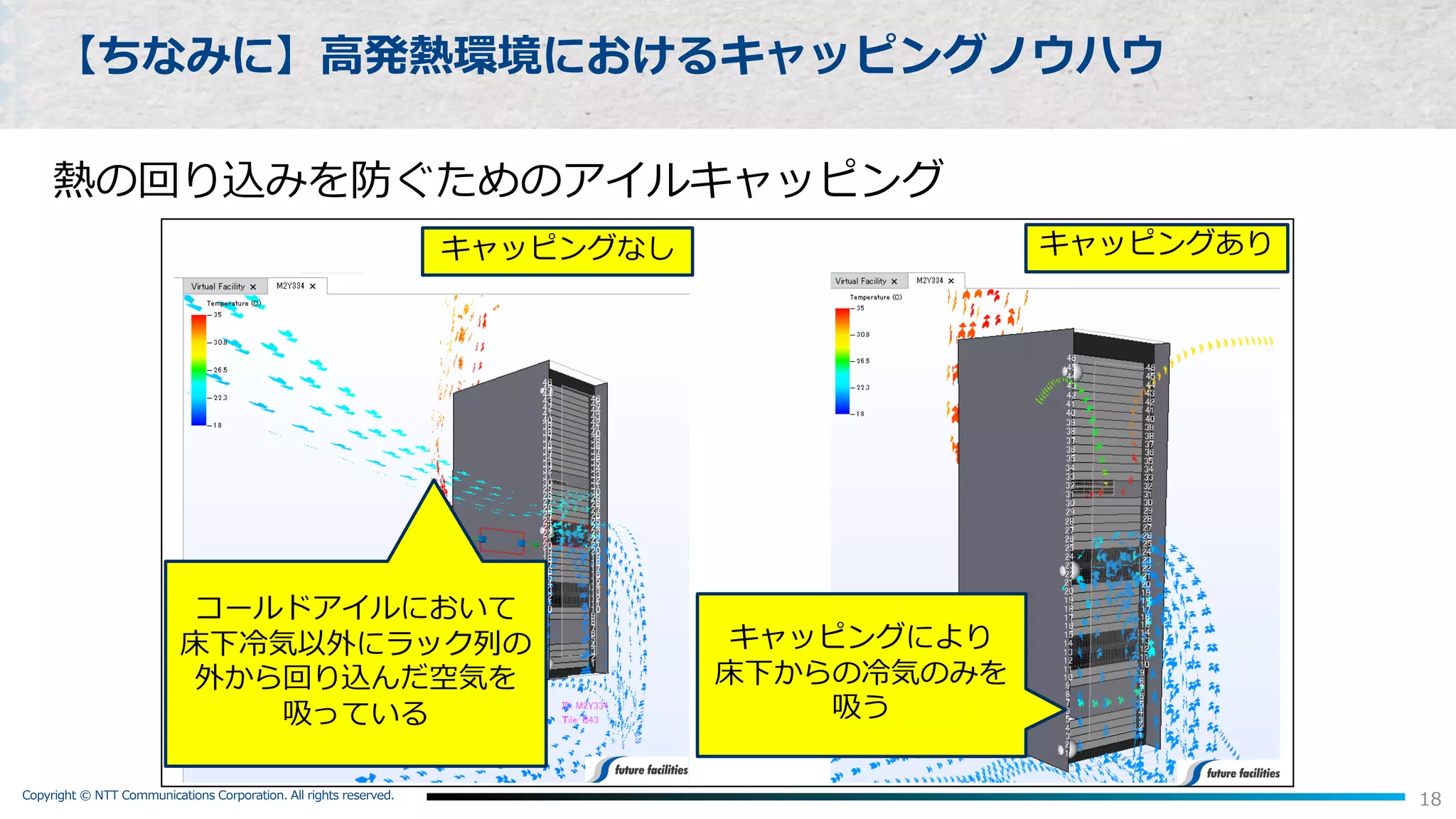

【ちなみに】⾼発熱環境におけるキャッピングノウハウ
熱の回り込みを防ぐためのアイルキャッピング

19

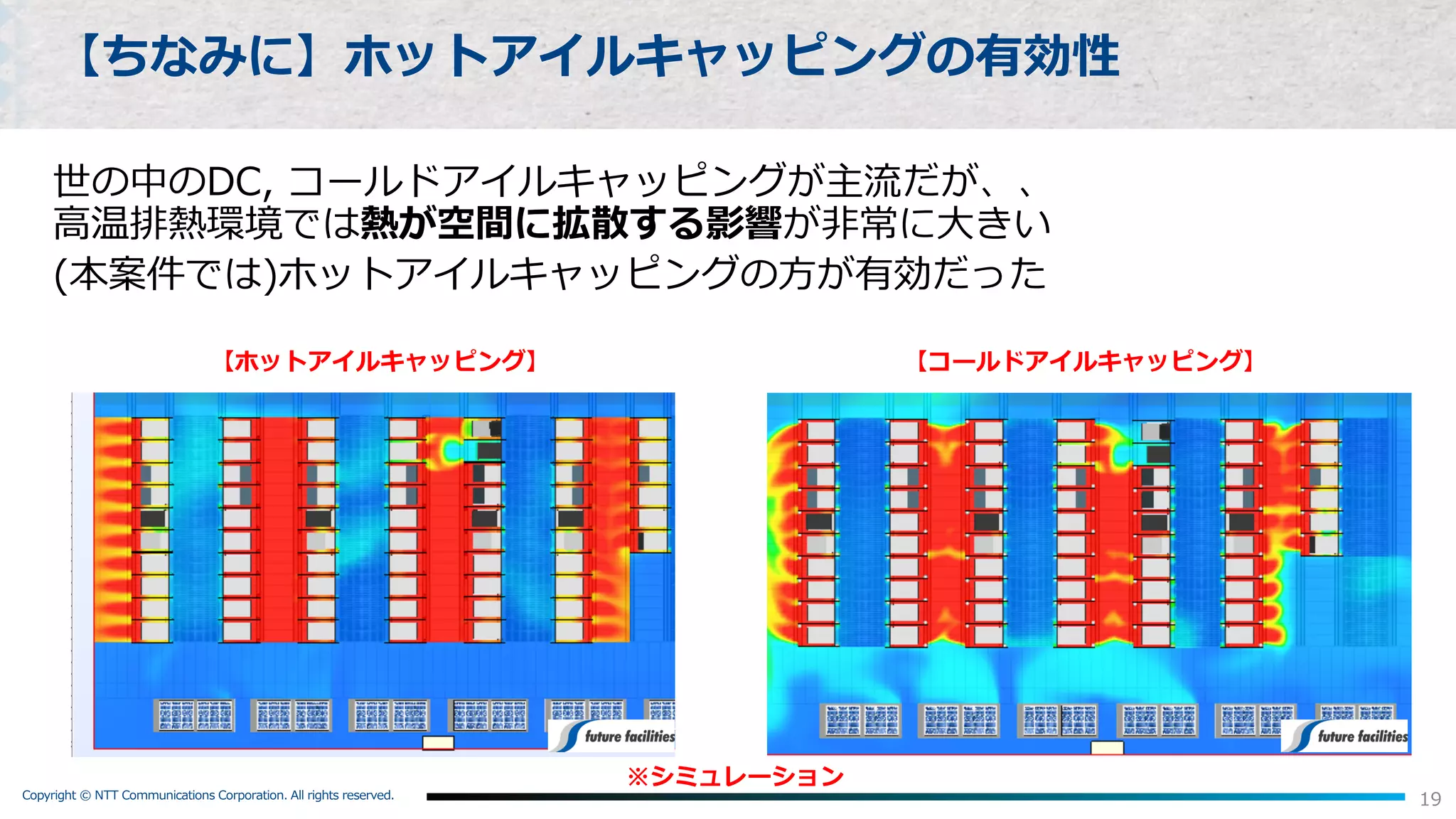

【ちなみに】ホットアイルキャッピングの有効性
世の中のDC, コールドアイルキャッピングが主流だが、、
⾼温排熱環境では熱が空間に拡散する影響が⾮常に⼤きい
(本案件では)ホットアイルキャッピングの⽅が有効だった
【コールドアイルキャッピング】【ホットアイルキャッピング】
※シミュレーション

今後に向けて (Nexcenter Lab)
1. GPUを更にしっかり冷やすために
2. もっと⼿軽に⼤規模コンピュートインフラを利⽤するために

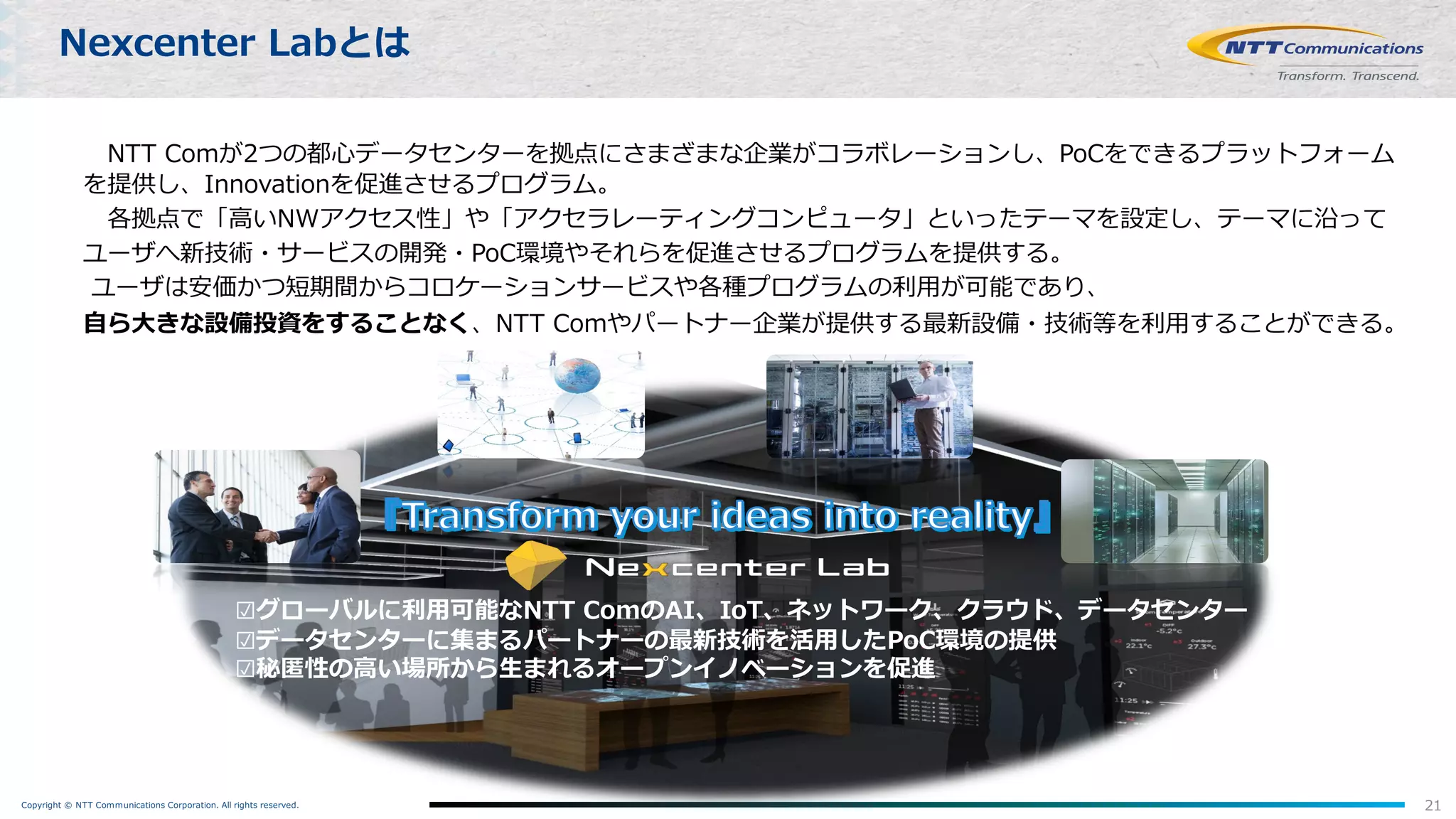

Nexcenter Labとは
NTT Comが2つの都⼼データセンターを拠点にさまざまな企業がコラボレーションし、PoCをできるプラットフォーム
を提供し、Innovationを促進させるプログラム。
各拠点で「⾼いNWアクセス性」や「アクセラレーティングコンピュータ」といったテーマを設定し、テーマに沿って
ユーザへ新技術・サービスの開発・PoC環境やそれらを促進させるプログラムを提供する。
ユーザは安価かつ短期間からコロケーションサービスや各種プログラムの利⽤が可能であり、
⾃ら⼤きな設備投資をすることなく、NTT Comやパートナー企業が提供する最新設備・技術等を利⽤することができる。
☑グローバルに利⽤可能なNTT ComのAI、IoT、ネットワーク、クラウド、データセンター
☑データセンターに集まるパートナーの最新技術を活⽤したPoC環境の提供
☑秘匿性の⾼い場所から⽣まれるオープンイノベーションを促進

1.GPUをもっとしっかり冷やすために

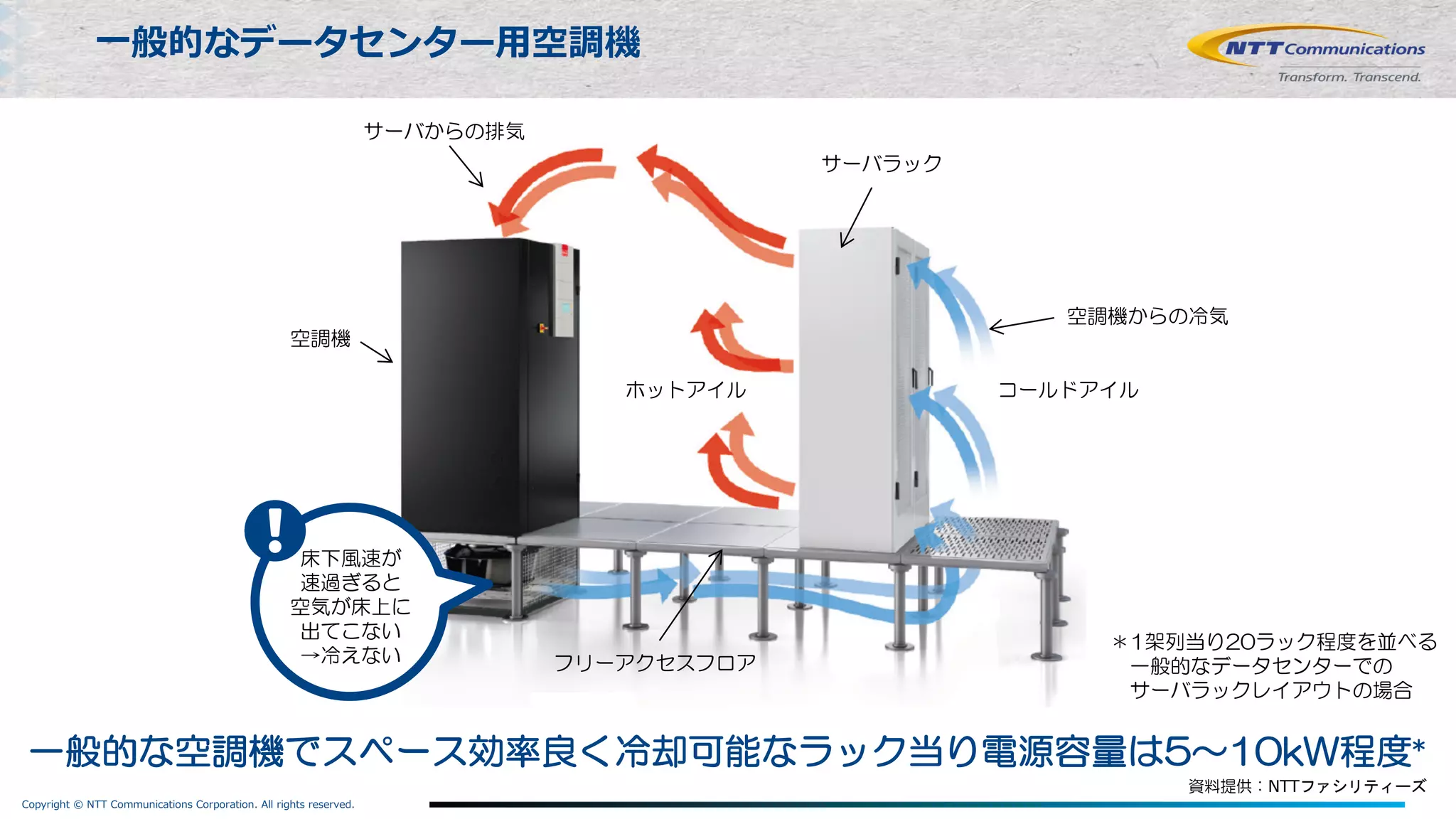

サーバラック
空調機
空調機からの冷気
サーバからの排気
フリーアクセスフロア
一般的な空調機でスペース効率良く冷却可能なラック当り電源容量は5～10kW程度*
⼀般的なデータセンター⽤空調機
＊1架列当り20ラック程度を並べる
一般的なデータセンターでの
サーバラックレイアウトの場合
コールドアイルホットアイル
床下風速が
速過ぎると
空気が床上に
出てこない
→冷えない
資料提供：NTTファシリティーズ

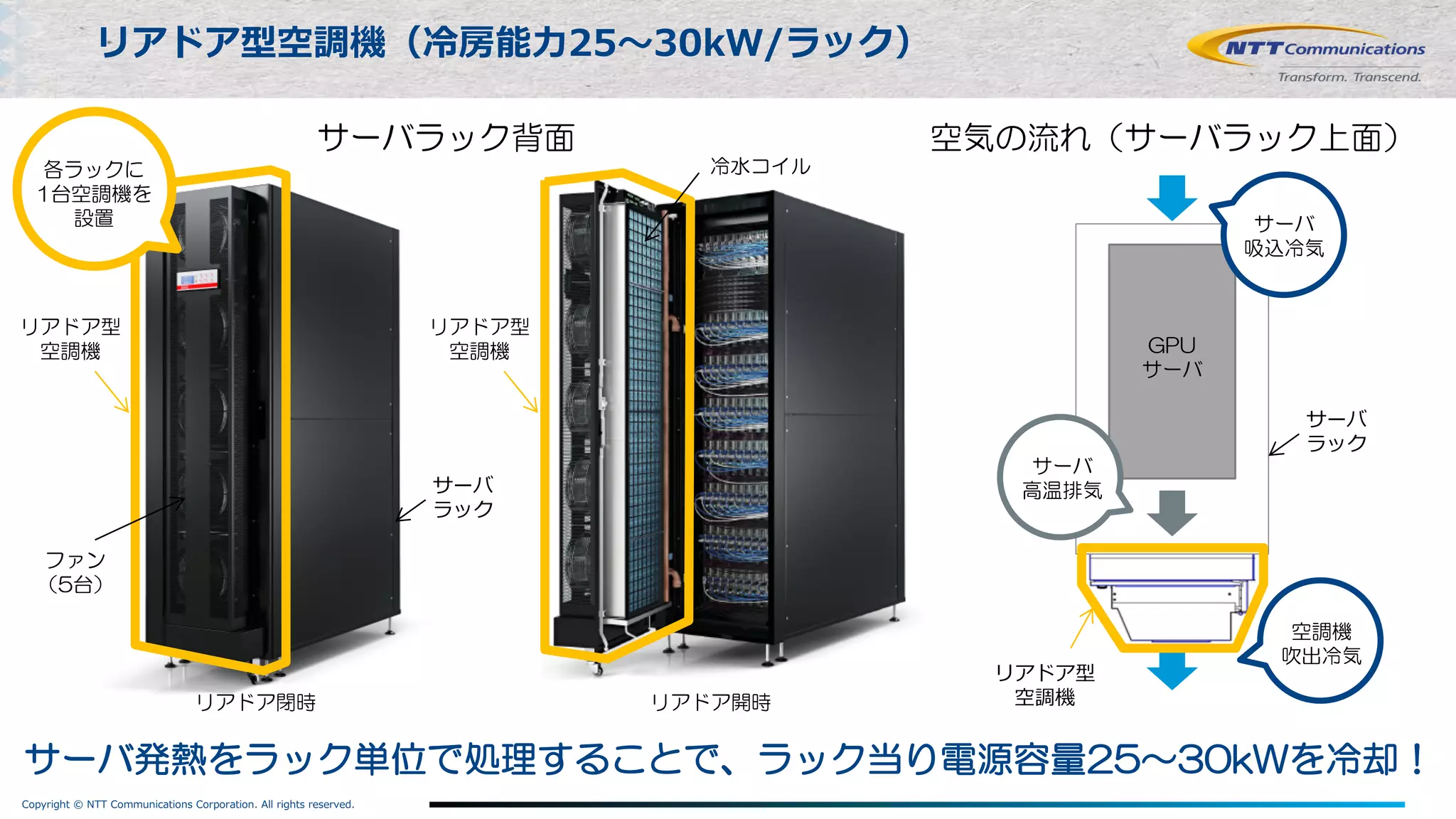

リアドア型空調機（冷房能⼒25〜30kW/ラック）
サーバ発熱をラック単位で処理することで、ラック当り電源容量25～30kWを冷却！
GPU
サーバ
リアドア型
空調機
サーバ
ラック
空調機
吹出冷気
サーバ
吸込冷気
サーバ
高温排気
リアドア閉時リアドア開時
冷水コイル
ファン
（5台）
リアドア型
空調機
サーバラック背面空気の流れ（サーバラック上面）
リアドア型
空調機
サーバ
ラック
各ラックに
1台空調機を
設置

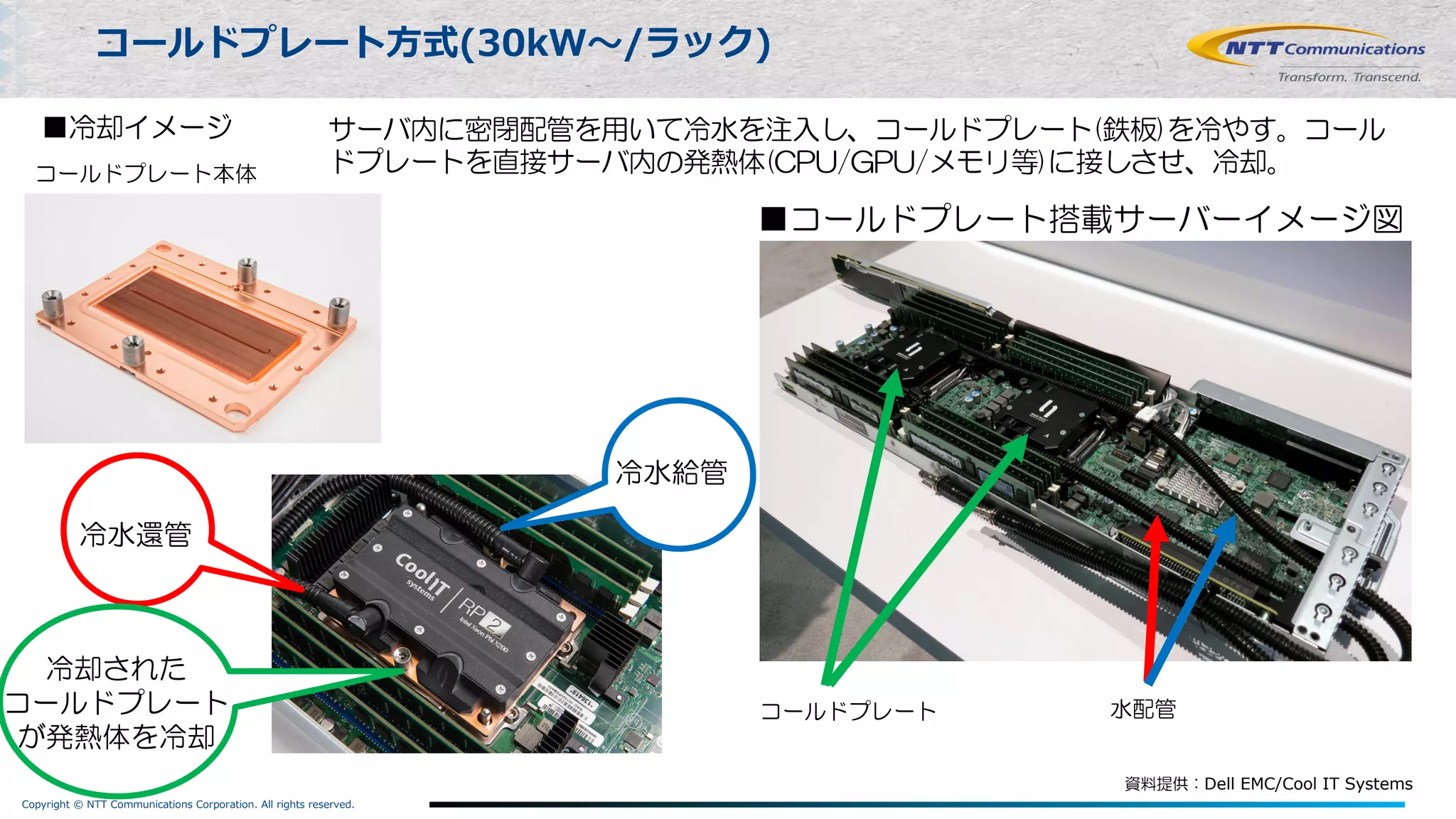

コールドプレート⽅式(30kW〜/ラック)
■コールドプレート搭載サーバーイメージ図
■冷却イメージ
冷水給管
冷水還管
冷却された
コールドプレート
が発熱体を冷却
コールドプレート本体
コールドプレート水配管
サーバ内に密閉配管を用いて冷水を注入し、コールドプレート(鉄板)を冷やす。コール
ドプレートを直接サーバ内の発熱体(CPU/GPU/メモリ等)に接しさせ、冷却。
資料提供：Dell EMC/Cool IT Systems

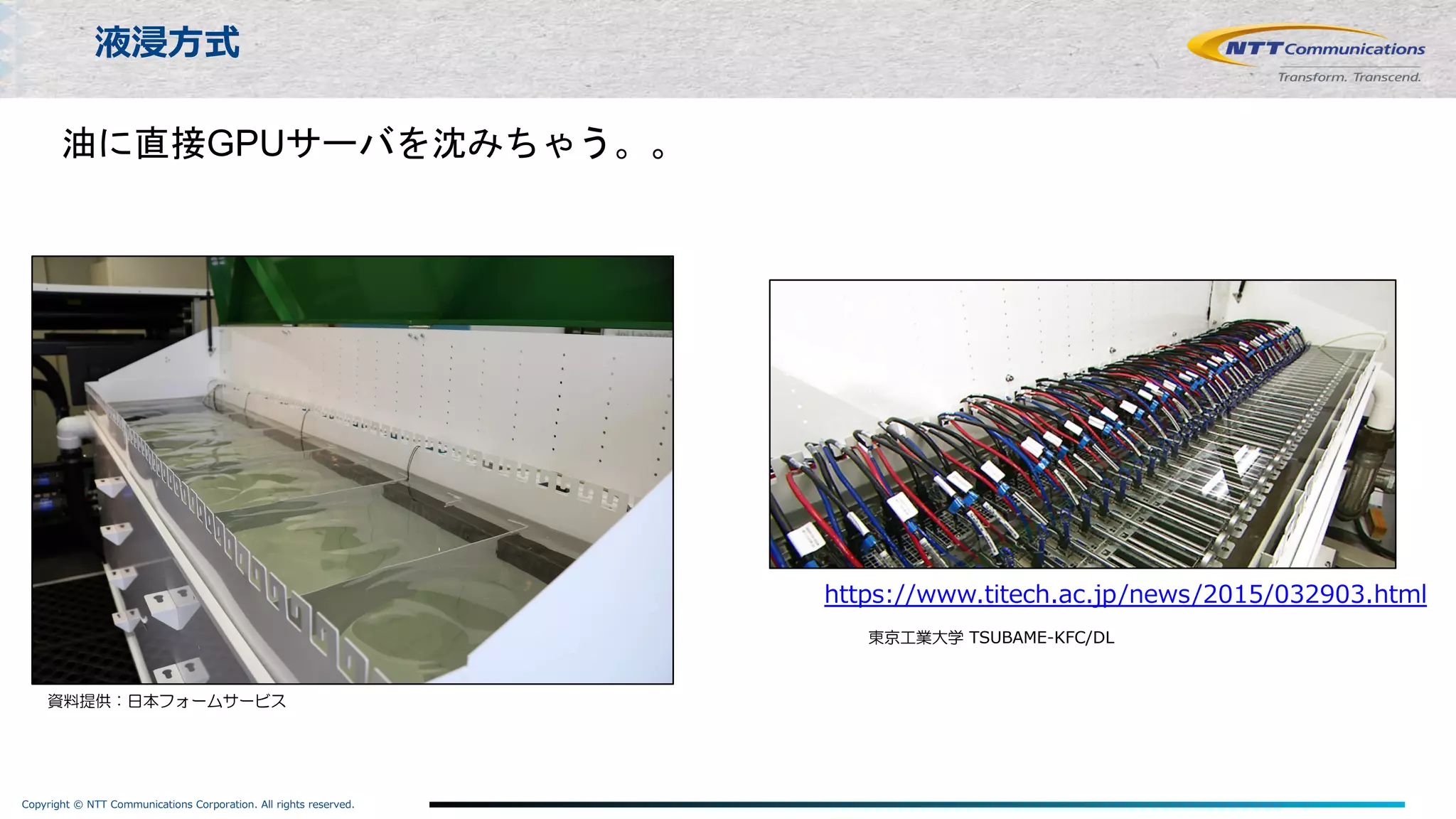

液浸⽅式
資料提供：日本フォームサービス
https://www.titech.ac.jp/news/2015/032903.html
東京工業大学 TSUBAME-KFC/DL
油に直接GPUサーバを沈みちゃう。。

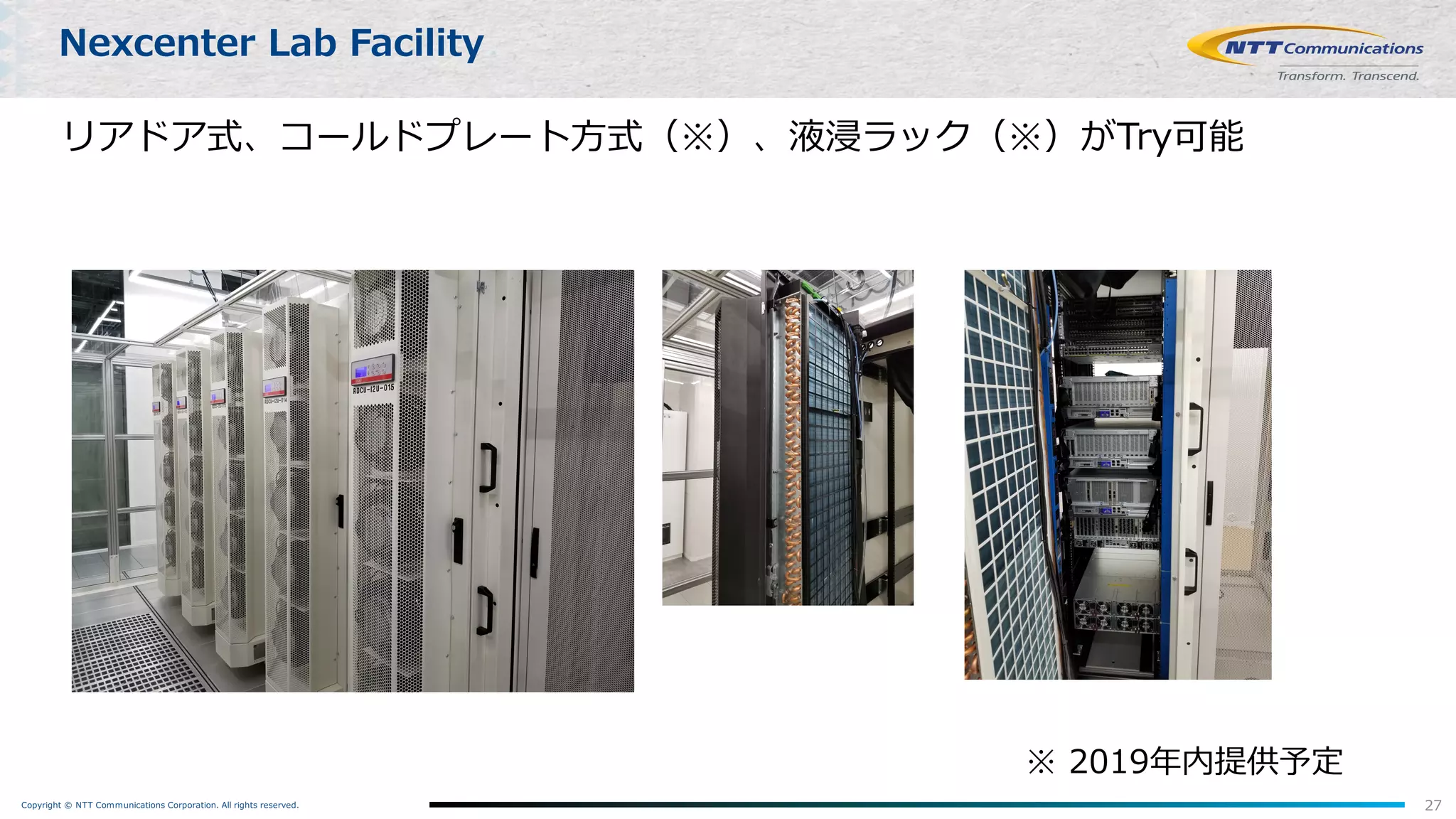

リアドア式、コールドプレート⽅式（※）、液浸ラック（※）がTry可能
27
Nexcenter Lab Facility
※ 2019年内提供予定

2. もっと⼿軽に
⼤規模コンピュートインフラにTryしてもらうために

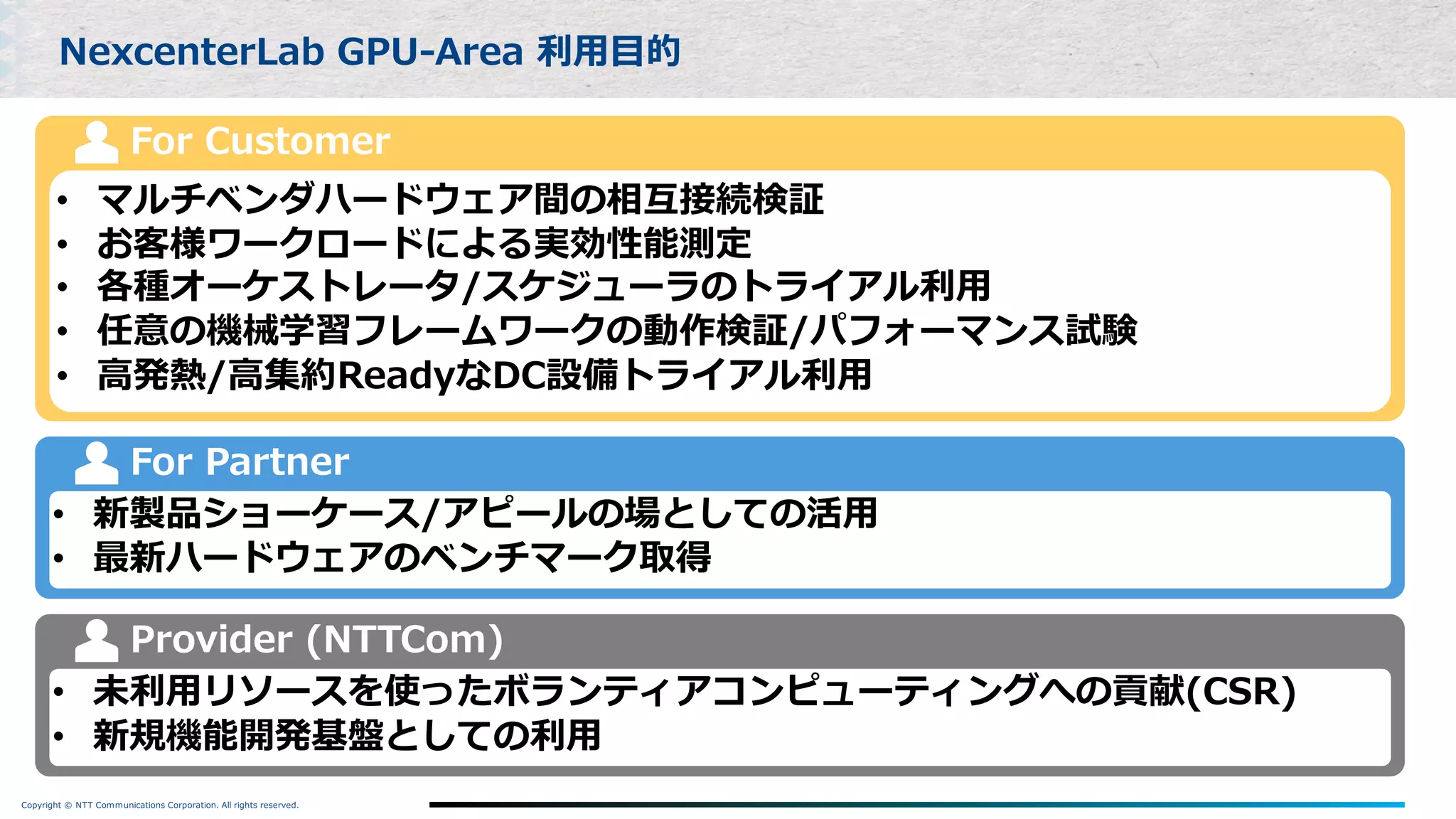

NexcenterLab GPU-Area 利⽤⽬的
• マルチベンダハードウェア間の相互接続検証
• お客様ワークロードによる実効性能測定
• 各種オーケストレータ/スケジューラのトライアル利⽤
• 任意の機械学習フレームワークの動作検証/パフォーマンス試験
• ⾼発熱/⾼集約ReadyなDC設備トライアル利⽤
For Customer
• 新製品ショーケース/アピールの場としての活⽤
• 最新ハードウェアのベンチマーク取得
For Partner
• 未利⽤リソースを使ったボランティアコンピューティングへの貢献(CSR)
• 新規機能開発基盤としての利⽤
Provider (NTTCom)

EDR100GbE
EDR25/100GbE10/25GbE
25/100GbE10/25GbE

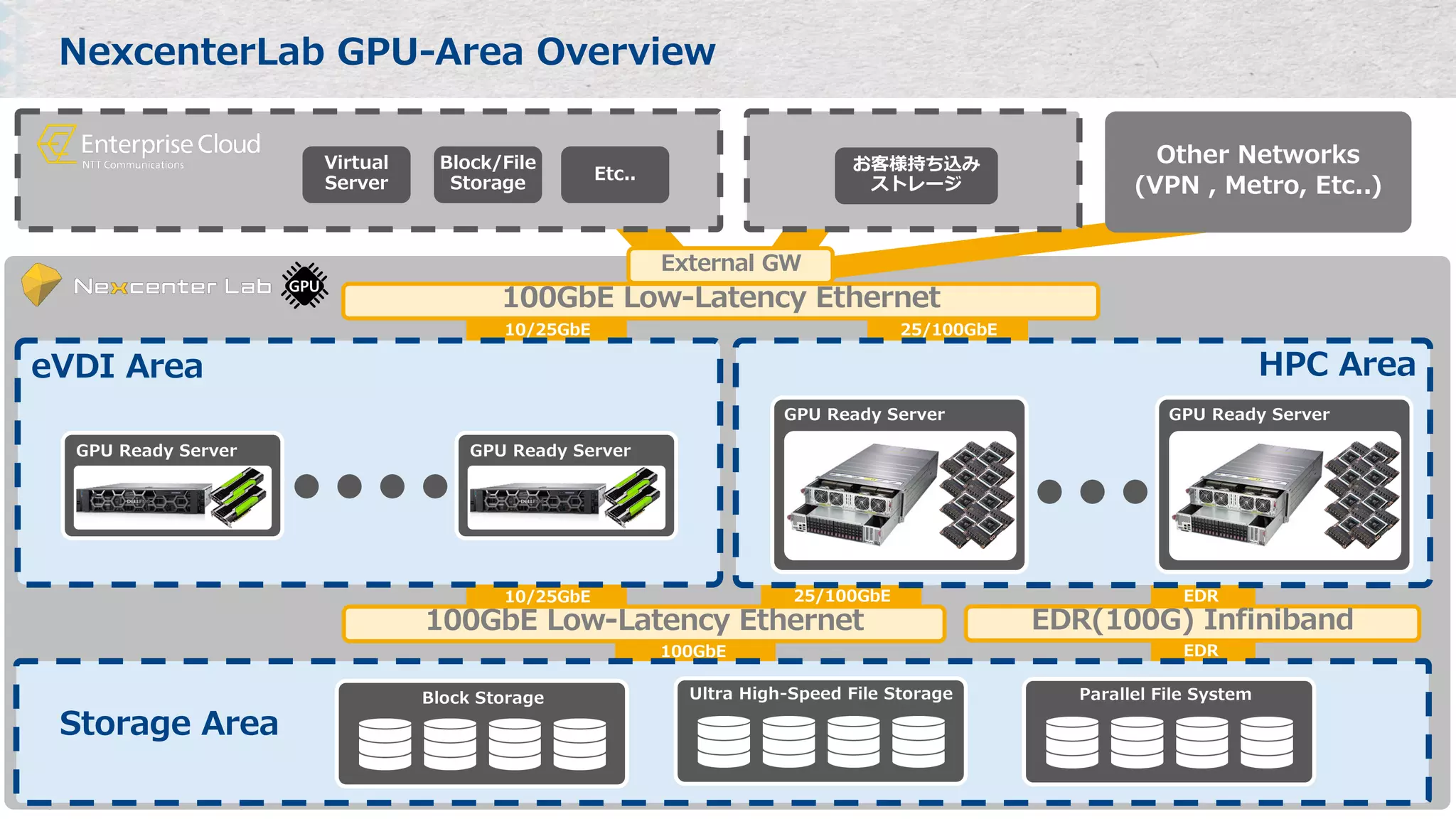

NexcenterLab GPU-Area Overview
eVDI Area HPC Area
GPU Ready Server
100GbE Low-Latency Ethernet
Other Networks
(VPN , Metro, Etc..)
GPU Ready Server
GPU Ready Server
GPU Ready Server
EDR(100G) Infiniband
Storage Area
Ultra High-Speed File StorageBlock Storage Parallel File System
External GW
Virtual
Server
Block/File
Storage
Etc..
お客様持ち込み
ストレージ
100GbE Low-Latency Ethernet

Summary

32

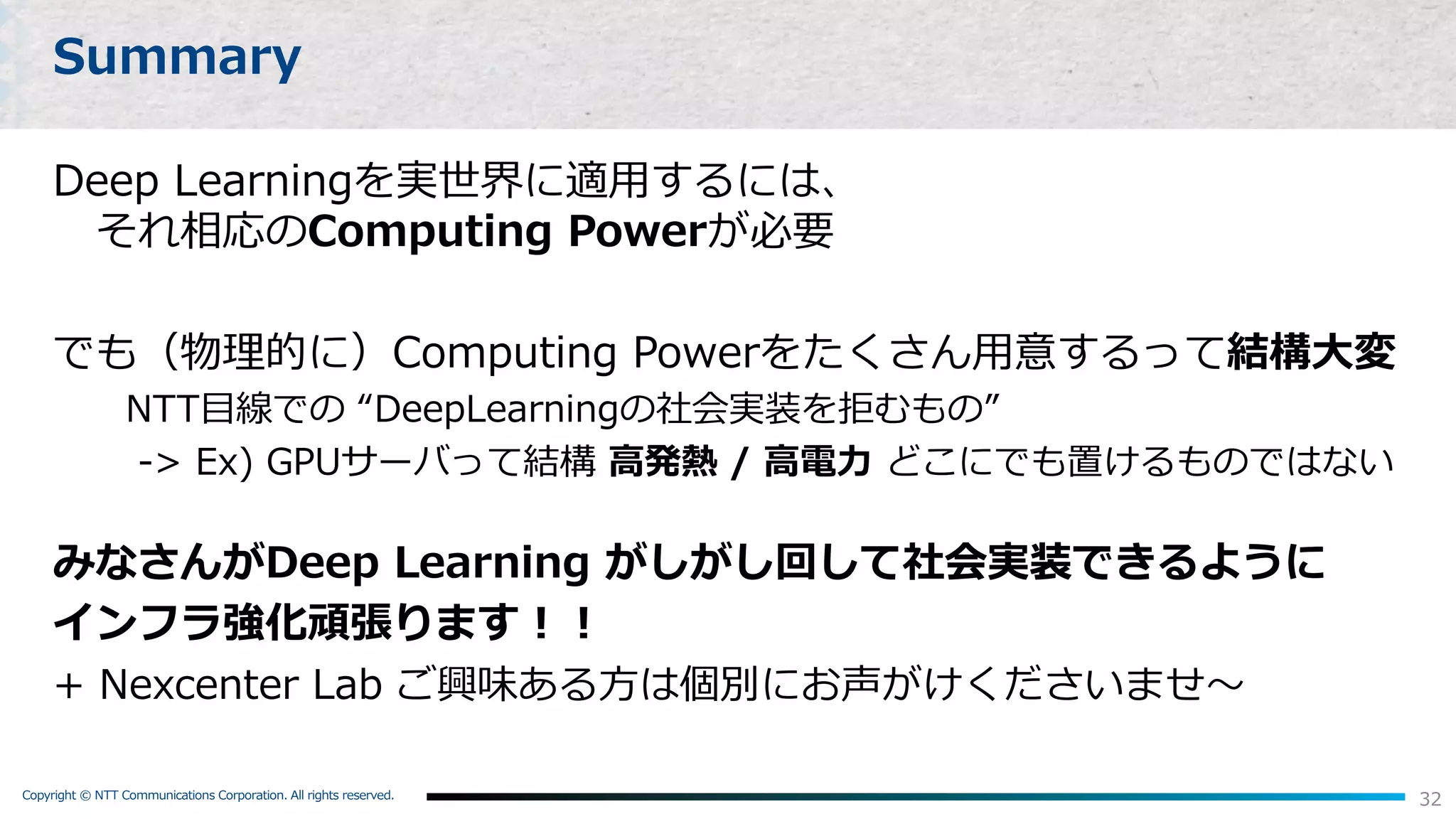

Summary
Deep Learningを実世界に適⽤するには、
それ相応のComputing Powerが必要
でも（物理的に）Computing Powerをたくさん⽤意するって結構⼤変
NTT⽬線での “DeepLearningの社会実装を拒むもの”
-> Ex) GPUサーバって結構⾼発熱 / ⾼電⼒どこにでも置けるものではない
みなさんがDeep Learning がしがし回して社会実装できるように
インフラ強化頑張ります︕︕
+ Nexcenter Lab ご興味ある⽅は個別にお声がけくださいませ〜
