DockerTokyo #20で発表した内容です。 https://dockerjp.connpass.com/event/73122/

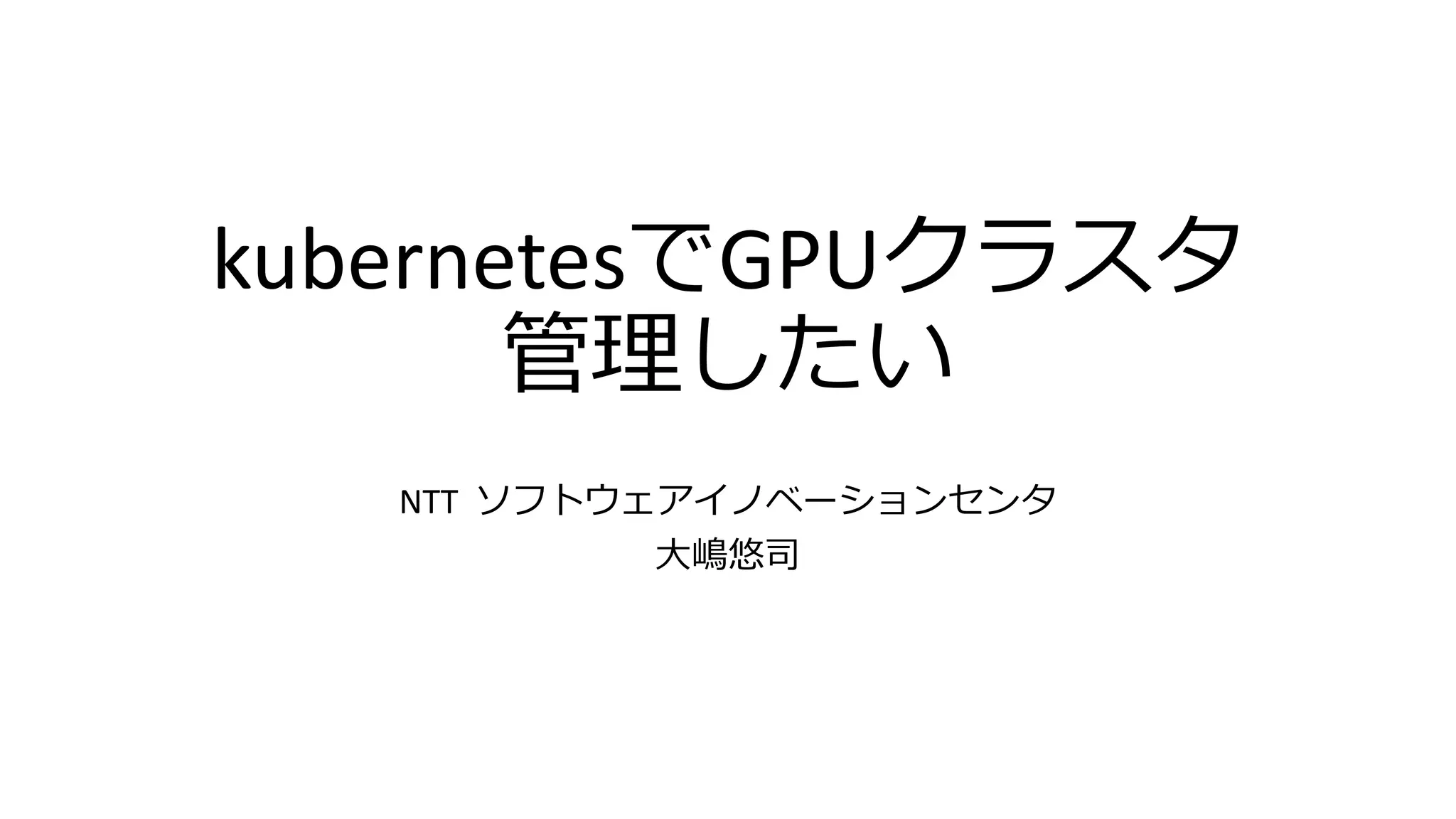

1. kubernetesでGPUクラスタ
管理したい
NTT ソフトウェアイノベーションセンタ
大嶋悠司

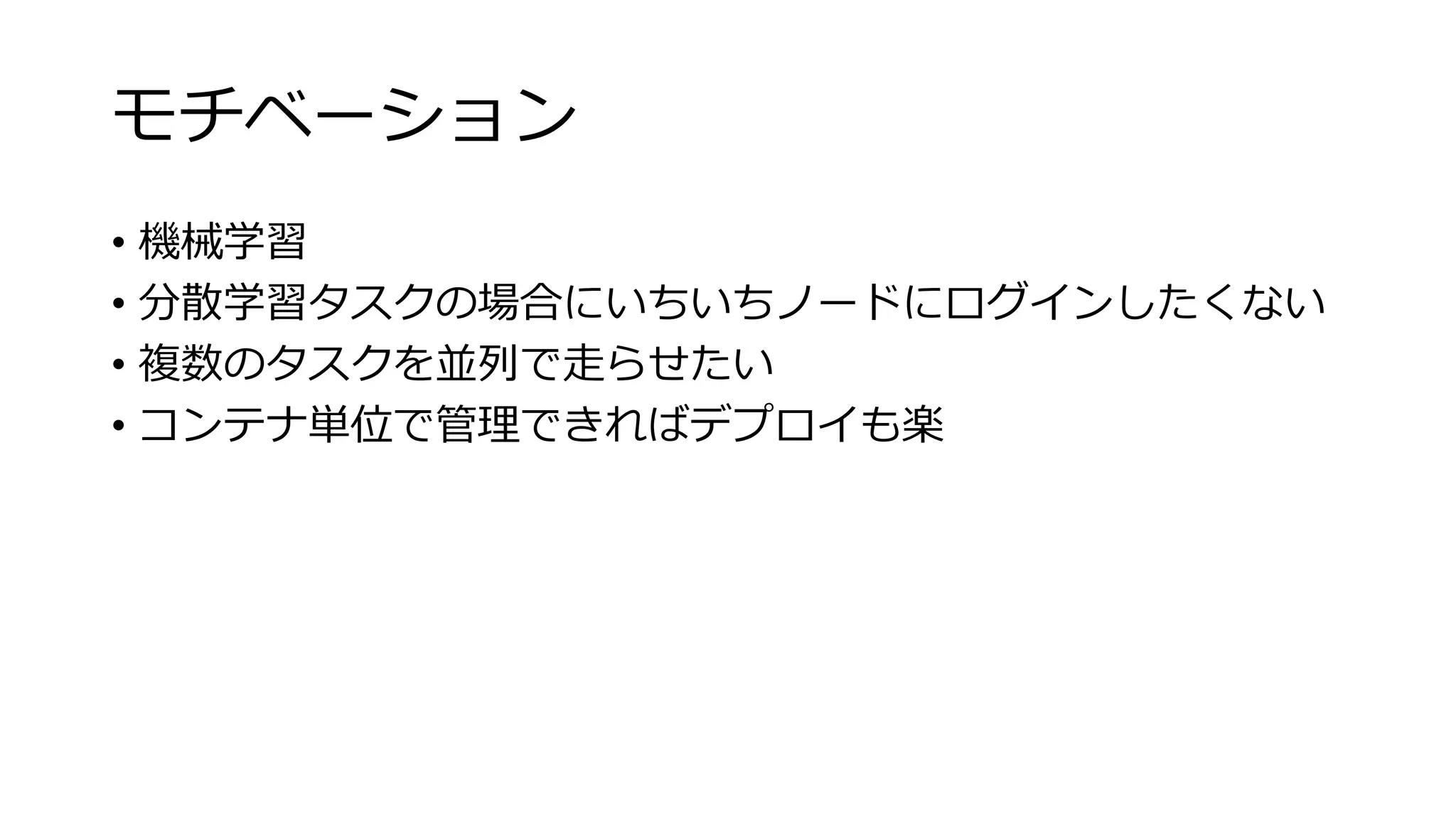

2. モチベーション
• 機械学習
• 分散学習タスクの場合にいちいちノードにログインしたくない
• 複数のタスクを並列で走らせたい
• コンテナ単位で管理できればデプロイも楽

3. なぜkubernetesなのか
• コンテナオーケストレータの覇者であることがほぼ確定
• スケジューラなどが拡張しやすい
• アルファ版だがGPUサポートが有る
• コミュニティとしても盛り上がってるところ
• https://github.com/google/kubeflow
• https://github.com/tensorflow/k8s

4. GPUマネージメントのドキュメント
読めばなんなくわかる

5. kubernetesでGPU管理の構成
Node
GPU
DLフレームワーク
Nvidiaライブラリ
Nvidiaドライバ

6. spec:
template:
metadata:
labels:
app: mxd-worker1
spec:
volumes:
- name: nvidialib
hostPath:
path: /usr/lib/nvidia-375
containers:
- name: mxd-worker1
image: mxnet/python:gpu
volumeMounts:
- mountPath: /usr/local/nvidia
name: nvidialib
readOnly: true
resources:
requests:
alpha.kubernetes.io/nvidia-gpu: 4
limits:
alpha.kubernetes.io/nvidia-gpu: 4
これで大丈夫
ドキュメントにもそう書いてある

8. Nvidia-dockerなら動いたのに・・・

9. (旧) Nvidia-dockerはどうやってるいたか
謎の力で必要なライブラリを
/var/lib/nvidia-docker/volumes/nvidia_driver/{バージョン}
に集めてくれる
で、それをマウントしてる

10. 解決策
kubernetesクラスタ構築前にnv-dockerをインストールしてライブ
ラリだけ集めた後
/var/lib/nvidia-docker/volumes/nvidia_driver/{バージョン}
をマウント
結果：動いた！
不満点１：マウントパスに各ノードのcudaのバージョンが必要
不満点２：nvidia-docker1.0はプロジェクトが終了してる

11. もっとかっこよくなりませんか…？
手段
1. kubernetes + docker + nvidia-docker2
2. kubernetes + cri-containerd + nvidia-container-runtime
3. ???
目標
1. コミュニティでちゃんとサポートされそうなこと
2. k8sのマニフェストにノード固有の設定が不要なこと

12. nvida-docker2, nvidia-container-runtime
• nvidiaが最近始めたプロジェクト
• OCIランタイムスペックに準拠したGPUを利用するためのコンテ
ナランタイム
• ホスト側のCUDAのバージョンを自動的に認識してなんとかして
くれる
• 最新版のdockerにも対応してる
• 特徴として環境変数でGPU数や、GPUアーキテクチャの指定な
どを細かく指定できる

13. docker, containerd, runcおさらい
dockerd
containerd
runc
shim
runc
shim
runc
shim
OCI ランタイムスペック

14. nvidia-docker2のやること
dockerd
containerd
runc
shim
runc
shim
nvidia
runtime
shim
OCI ランタイムスペック

15. nv-docker, nv-runtime, k8sの関係
k8sはdocker, cri-containerdに対して
deviceオプションでGPUデバイスを、-vでライブラリを入れる
デバイスオプション
このpodにはGPU 2つ
ライブラリのマウントはユーザの責任
2 GPUマウントするよー

16. nv-docker, nv-runtime, k8sの関係
旧nv-dockerも一緒
デバイスオプション
このコンテナにはGPU 2つ
ライブラリのマウントも自動
2 GPUマウントするよー

17. nv-docker, nv-runtime, k8sの関係
nvidia-docker2, nv-runtimeは違う
環境変数でGPU数指定
NVIDIA_VISIBLE_DEVICES=0,1
このコンテナにはGPU 2つ
2GPUマウントしよう
デバイス・ライブラリのマウント

18. 方法１：k8s + docker + nvidia-docker2
Node
GPU
nv-runtime
素直な構成、安心と信頼の?docker

19. 構築手順
• ワーカにnvidiaドライバインストール
• 各ノードにdockerインストール
• ワーカにnvidia-docker2インストール
• ワーカでdefault runtimeの設定変更
• kubeadmなどでkubernetesクラスタ構築

20. 各ワーカでの設定
{
"default-runtime": ”nvidia",
"runtimes": {
”nvidia": {
"path": "nvidia-container-runtime"
},
}
}
/etc/docker/daemon.json

21. k8s + cri-containerd + nv-runtime
Node
GPU
CRI-containerd
nv-runtime
alpha版の組み合わせでちょっと怖い
でも将来的にはこっちが主流かも？

22. 構築手順
• ワーカにnvidiaドライバインストール
• https://github.com/kubernetes-incubator/cri-containerd を参考に
cri-containerd等を各ノードにインストール
• ワーカにnvidia-container-runtimeをインストール
• ワーカにcontainerdのruntimeを設定
• kubeadmなどでkubernetesクラスタ構築

23. 各ワーカでの設定
[cgroup]
path = "runtime”
[plugins.linux]
runtime = "/usr/bin/nvidia-container-runtime"
/etc/containerd/config.tml

24. nv-docker2, nv-runtime, k8sの組み合わせに
よる問題
このpodにはGPUはない
環境変数でGPU数指定
NVIDIA_VISIBLE_DEVICES=0,1
デバイス・ライブラリのマウント
このコンテナにはGPU 2つ
2GPUマウントしよう
誰が GPUを管理するか複雑になる

25. kubernetesにGPUを管理させる
• nvidia-docker2/nvidia-container-runtimeでは
NVIDIA_VISIBLE_DEVICESをnoneとすればライブラリのマウントだ
け行う
• NVIDIA_VISIBLE_DEVICES=noneにしておきながらkubernetes側で
resourceを記述する
結果：
docker + nvidia-docker2 なら目標を満たせた
cri-conainerd + nvidia-container-runtimeだとなぜかずっとpending

26. kubernetesにGPUを管理させる
• nvidia-docker2/nvidia-container-runtimeでは
NVIDIA_VISIBLE_DEVICESをnoneとすればライブラリのマウントだ
け行う
• NVIDIA_VISIBLE_DEVICES=noneにしておきながらkubernetes側で
resourceを記述する
結果：
docker + nvidia-docker2 なら目標を満たせた
cri-conainerd + nvidia-container-runtimeだとなぜかずっとpending
が、これはかっこいい方法なんだろうか

27. 結論
• 現状では怪しいワークアラウンドが必要になる
• nvidia-docker2を使うのも選択肢としてはありかも
• もしくは力技で関連ライブラリを共通のパスにコピーする方法
もある
• kubeletは/devの上から指定するだけだが、nvidia-docker2では
GPUのUUIDやアーキテクチャを指定とかいろいろ機能があるが
まだkubernetesと上手く連携できない
• このあたりのインタフェースの整理はこれからだと思われる

28. ちなみに‥GKEじゃだめですか？
• GKEはalphaとしてGPUインスタンスも扱える
• cudaドライバのインストール等をk8sのデーモンセットでできる
gcloud alpha container clusters create gpu-cluster
--accelerator type=nvidia-tesla-k80,count=1
--zone=asia-east1-a
--enable-kubernetes-alpha
$ kubectl apply -f daemonset.yaml
https://github.com/ContainerEngine/accelerators
