複数のリソースにまたがって「良い」リソース割り当てを実現するkubelet内のコンポーネント「Topology Manager」について紹介します。 イベントサイト: https://k8sjp.connpass.com/event/244591/

1. Topology Managerについて
Yuichiro Ueno (y1r96) @ Kubernetes Meetup Tokyo #50 (LT)

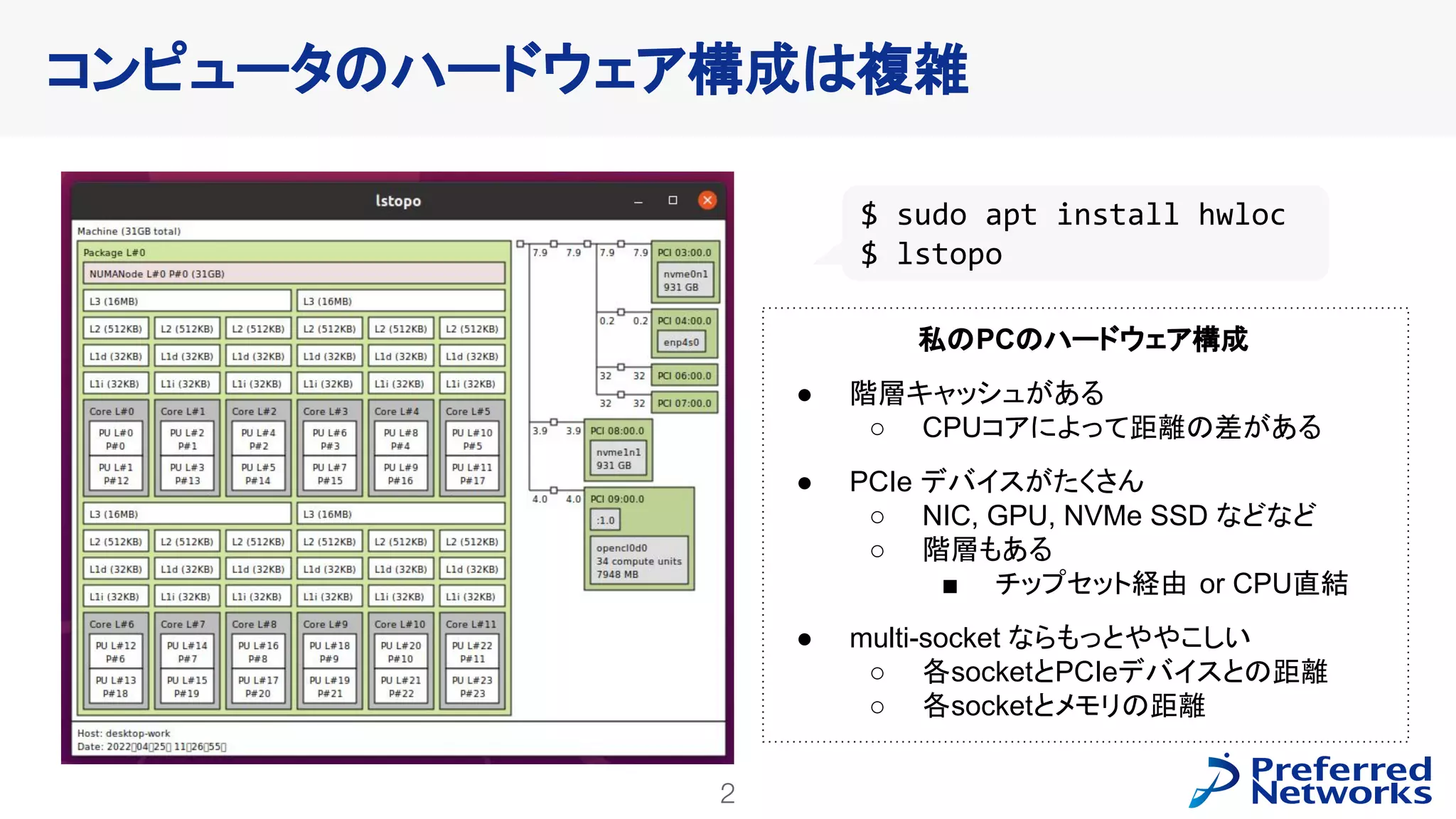

2. 2
コンピュータのハードウェア構成は複雑
$ sudo apt install hwloc
$ lstopo
私のPCのハードウェア構成
● 階層キャッシュがある
○ CPUコアによって距離の差がある
● PCIe デバイスがたくさん
○ NIC, GPU, NVMe SSD などなど
○ 階層もある
■ チップセット経由 or CPU直結
● multi-socket ならもっとややこしい
○ 各socketとPCIeデバイスとの距離
○ 各socketとメモリの距離

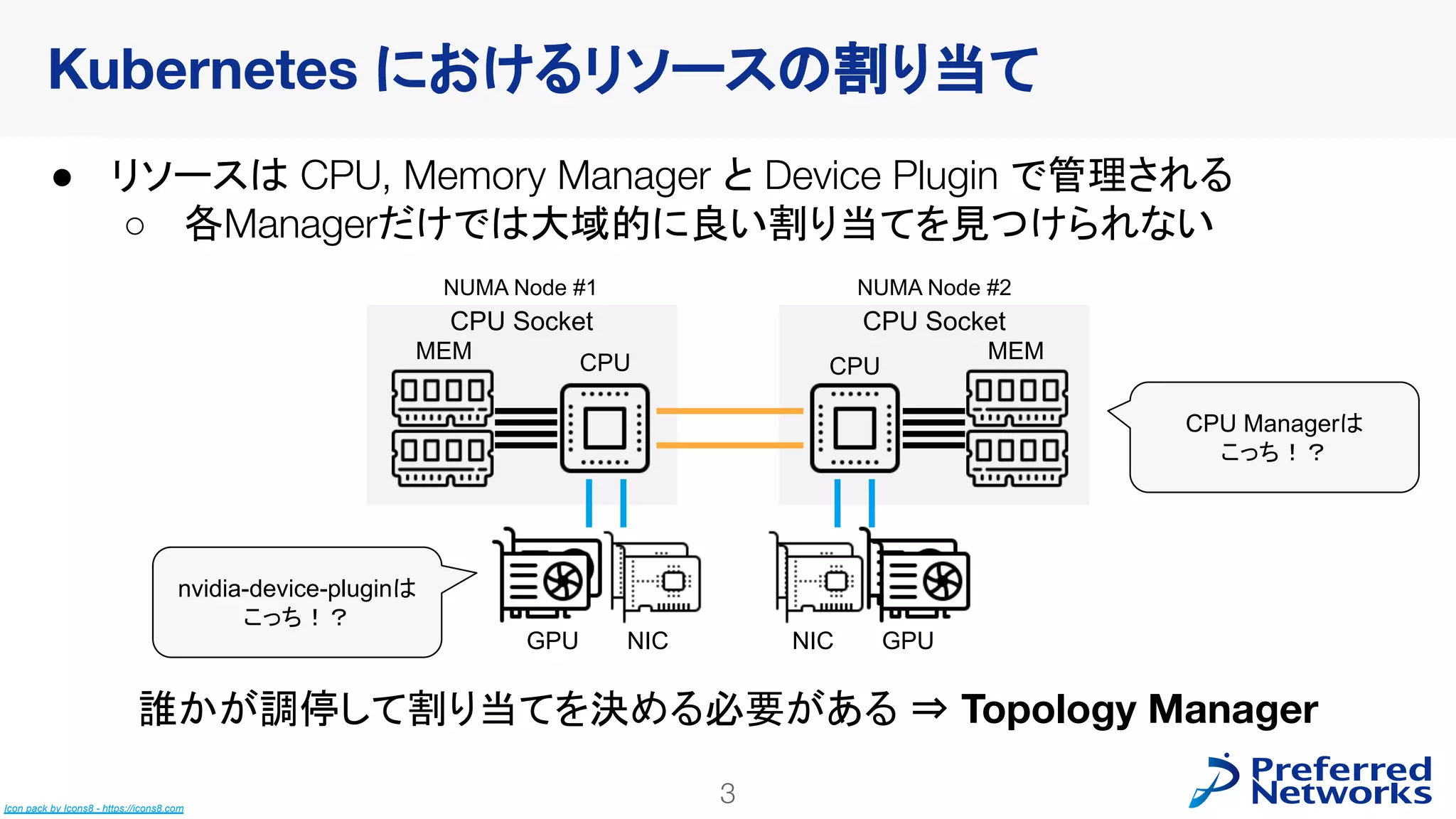

3. 3
● リソースは CPU, Memory Manager と Device Plugin で管理される
○ 各Managerだけでは大域的に良い割り当てを見つけられない
誰かが調停して割り当てを決める必要がある ⇒ Topology Manager
Kubernetes におけるリソースの割り当て
Icon pack by Icons8 - https://icons8.com
CPU Socket
CPU Socket
GPU NIC
MEM CPU CPU
MEM
NIC GPU
CPU Managerは
こっち！？
nvidia-device-pluginは
こっち！？
NUMA Node #1 NUMA Node #2

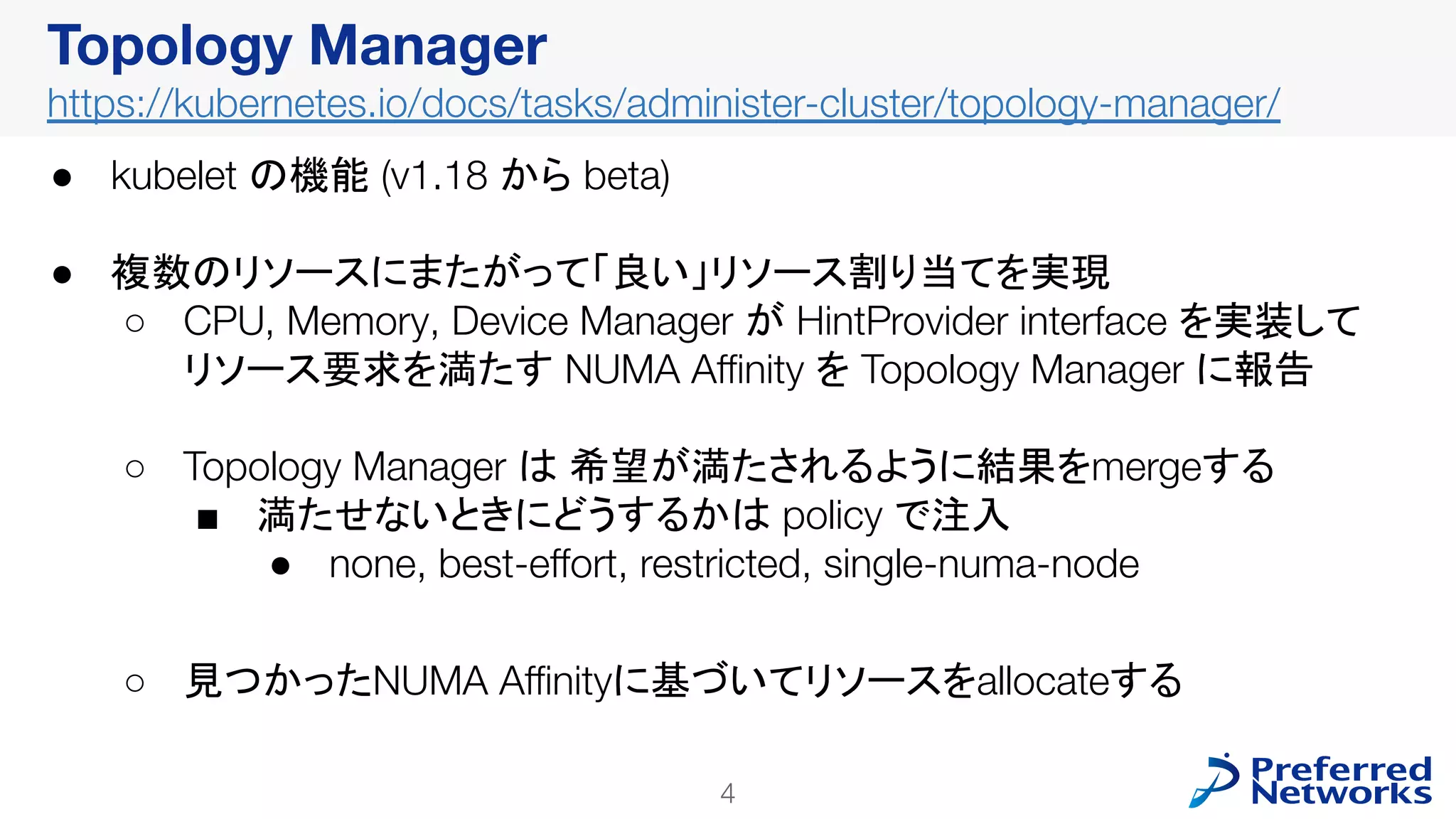

4. 4
Topology Manager
https://kubernetes.io/docs/tasks/administer-cluster/topology-manager/
● kubelet の機能 (v1.18 から beta)
● 複数のリソースにまたがって「良い」リソース割り当てを実現
○ CPU, Memory, Device Manager が HintProvider interface を実装して
リソース要求を満たす NUMA Affinity を Topology Manager に報告
○ Topology Manager は 希望が満たされるように結果をmergeする
■ 満たせないときにどうするかは policy で注入
● none, best-effort, restricted, single-numa-node
○ 見つかったNUMA Affinityに基づいてリソースをallocateする

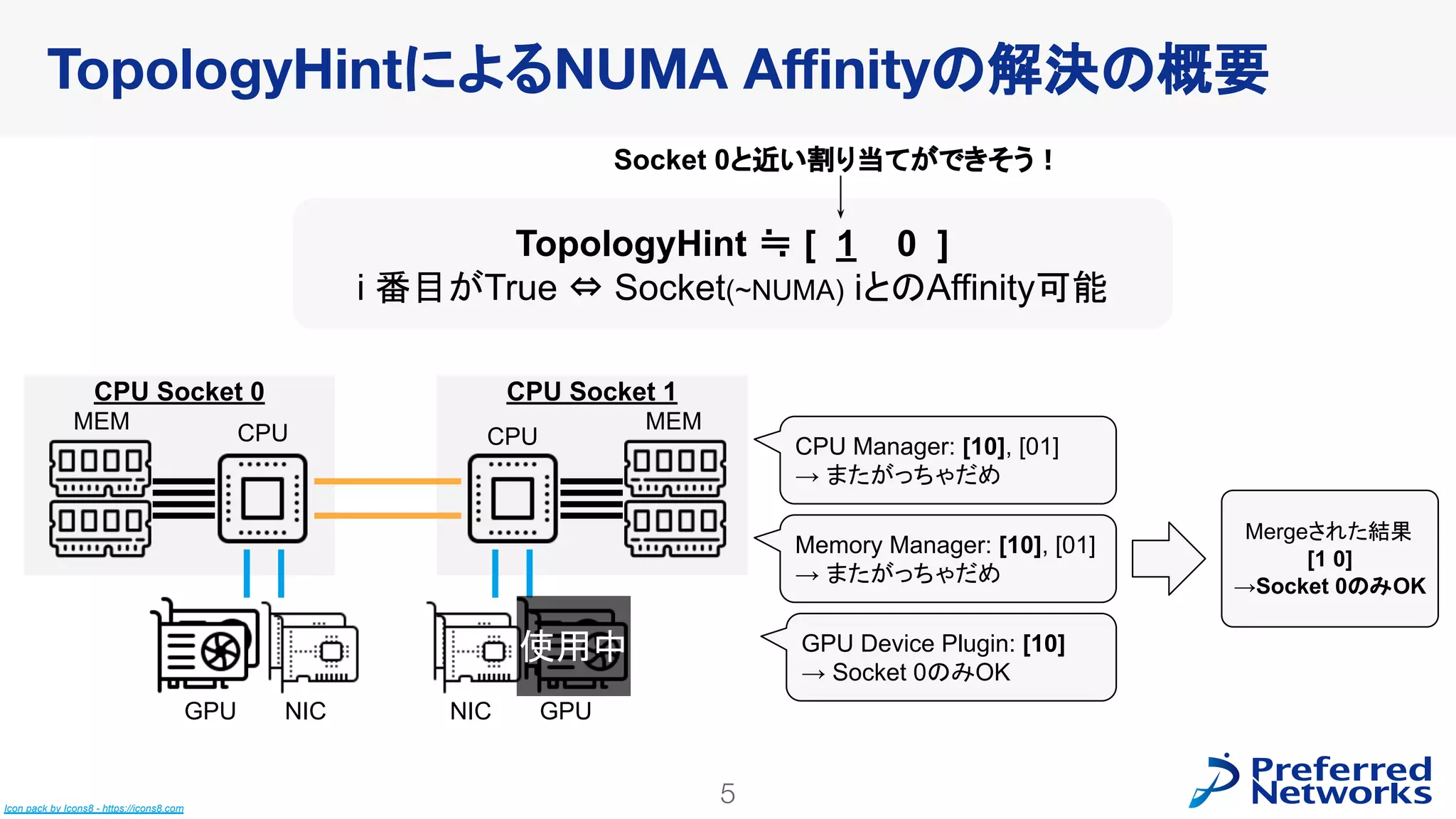

5. 5
TopologyHintによるNUMA Affinityの解決の概要
CPU Manager: [10], [01]
→ またがっちゃだめ
Memory Manager: [10], [01]
→ またがっちゃだめ
GPU Device Plugin: [10]
→ Socket 0のみOK
TopologyHint ≒ [ 1 0 ]
i 番目がTrue ⇔ Socket(~NUMA) iとのAffinity可能
Socket 0と近い割り当てができそう！
Mergeされた結果
[1 0]
→Socket 0のみOK
CPU Socket 1
CPU Socket 0
GPU NIC
MEM CPU CPU
MEM
NIC GPU
使用中
Icon pack by Icons8 - https://icons8.com

6. 6
● Topology Managerを使い始めました！
○ 最近K8s v1.23に更新しました
○ best-effort policy で，GPUがCPUソケットにまたがって割当てられなくなった
■ うれしい！
Icon pack by Icons8 - https://icons8.com
CPU Socket
CPU Socket
GPU NIC
MEM CPU CPU
MEM
NIC GPU
PFNでもTopology Managerを使い始めました
PFNの計算ノードの構成
● CPU: 2ソケット
● GPU: 各ソケットに複数
● NIC: 各ソケットに複数

7. Making the real world computable
