AI を支える GPU コンピューティングの今 エヌビディア エンタープライズマーケティング本部 佐々木邦暢 (@_ksasaki)
2 エヌビディア AI コンピューティングカンパニー 1993 年創業 創業者兼 CEO ジェンスン フアン 従業員 12,000 人 2018 会計年度売上高 97 億ドル 時価総額 1600 億ドル
3 NVIDIA HOLODECK 未来のデザインラボ
4

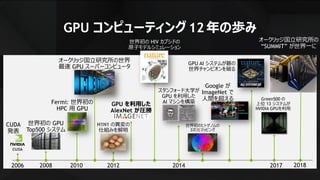

5 GPU コンピューティング 12年の歩み 2010 Fermi: 世界初の HPC 用 GPU 世界初の HIV カプシドの 原子モデルシミュレーション GPU AI システムが碁の 世界チャンピオンを破る 2014 スタンフォード大学が GPU を利用した AI マシンを構築 世界初のヒトゲノムの 3次元マッピング Google が ImageNet で 人間を超える 2012 H1N1 の異変の 仕組みを解明 オークリッジ国立研究所の世界 最速 GPU スーパーコンピュータ 2008 世界初の GPU Top500 システム 2006 CUDA 発表 GPU を利用した AlexNet が圧勝 Green500 の 上位 13 システムが NVIDIA GPUを利用 2017 2018 オークリッジ国立研究所の “SUMMIT” が世界一に
6
GPU は速い！
0 50 100 150 200 250 AMBER のパフォーマンス シングル GPU サーバーとマルチ CPU サーバーの比較 CPU Server: Dual Xeon Gold 6140@2.30GHz, GPU Servers: same CPU server w/ V100 PCIe or V100 SXM2 on 8X v100 config CUDA Version: CUDA 9.0.176; Dataset: PME-Cellulose_NVE To arrive at CPU node equivalence, we use measured benchmark with up to 8 CPU nodes. Then we use linear scaling to scale beyond 8 nodes. AMBER 生体高分子向け分子動力学計算パッケージ VERSION 16.12 ACCELERATED FEATURES PMEMD Explicit Solvent & GB; Explicit & Implicit Solvent, REMD, aMD SCALABILITY Multi-GPU and Single-Node MORE INFORMATION http://ambermd.org/gpus # of CPU Only Servers 1 server 4x V100 GPUs 95 CPU サーバー 59x CPU サーバー との速度比 SKL/V100 #’s may change 30x 126x 202 CPU サーバー 48 CPU サーバー 1 server 8x V100 GPUs 1 server 2x V100 GPUs
9 0 2 4 6 8 10 12 Linpack ベンチマークのパフォーマンス シングル GPU サーバーとマルチ CPU サーバーの比較 CPU Server: Dual Xeon Gold 6140@2.30GHz, GPU Servers: same CPU server w/ V100 PCIe CUDA Version: CUDA 9.0.103; Dataset: HPL.dat To arrive at CPU node equivalence, we use measured benchmark with up to 8 CPU nodes. Then we use linear scaling to scale beyond 8 nodes. Linpack ベンチマーク 浮動小数点演算性能の計測 VERSION 2.1 ACCELERATED FEATURES All SCALABILITY Multi-GPU and Multi-Node MORE INFORMATION https://www.top500.org/project/linpack/ 6 CPU Servers # of CPU Only Servers 11 CPU Servers 9x 18x 22xCPU サーバー との速度比 1 server 2x V100 GPUs 1 server 4x V100 GPUs
NVIDIA TENSORRT 3 CNN による画像分類 (推論) のパフォーマンス CNN - IMAGES 0 1,000 2,000 3,000 4,000 5,000 6,000 画像/秒(レイテンシ目標:7ms) ResNet-50 のスループット 17ms CPU + Caffe P100 + TensorRT P4 + TensorRT CPU throughput based on measured inference throughput performance on Broadwell-based Xeon E2690v4 CPU, and doubled to reflect Intel’s stated claim that Xeon Scalable Processor will deliver 2x the performance of Broadwell-based Xeon CPUs on Deep Learning Inference. V100 + TensorRT 0 1,000 2,000 3,000 4,000 5,000 6,000 7,000 8,000 9,000 GoogLeNet のスループット 8ms CPU + Caffe P100 + TensorRT P4 + TensorR T V100 + TensorRT 7ms 7ms CNN - IMAGES 画像/秒(レイテンシ目標:7ms)
なぜ GPU は速いのか
トランジスタ数 トランジスタ数 チップ面積 (mm2) 22-core Xeon Broadwell-E5 (Intel, 2016) 7,200,000,000 456 POWER9 (IBM, 2017) 8,000,000,000 695 32-core AMD EPYC (AMD, 2017) 19,200,000,000 768 https://en.wikipedia.org/wiki/Transistor_count トランジスタ数 チップ面積 (mm2) Tesla P40 (2016) 12,000,000,000 471 Tesla P100 (2016) 15,300,000,000 610 Tesla V100 (2017) 21,100,000,000 815 CPU GPU
演算器の数 演算器の数 Haswell (2014) 288 Broadwell (2016) 352 Skylake (2018) 896 http://jun-makino.sakura.ne.jp/articles/future_sc/note138.html 演算器の数 Kepler (2012) 1,664 Pascal (2016) 3,584 Volta (2017) 5,120 CPU GPU

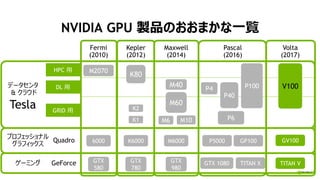

NVIDIA GPU 製品のおおまかな一覧 Kepler (2012) Maxwell (2014) Pascal (2016) Volta (2017) GeForceゲーミング Quadro プロフェッショナル グラフィックス M40 M6000K6000 GTX 980 GTX 780 HPC 用 GRID 用 K80 DL 用 M60 GP100P5000 K2 K1 GTX 1080 TITAN X V100データセンタ & クラウド Tesla P40 P100 P6 TITAN V Fermi (2010) M2070 6000 GTX 580 P4 GV100 M6 M10

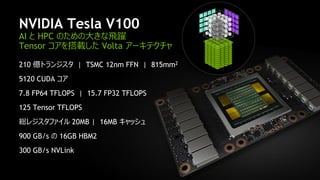

15 NVIDIA Tesla V100 AI と HPC のための大きな飛躍 Tensor コアを搭載した Volta アーキテクチャ 210 億トランジスタ | TSMC 12nm FFN | 815mm2 5120 CUDA コア 7.8 FP64 TFLOPS | 15.7 FP32 TFLOPS 125 Tensor TFLOPS 総レジスタファイル 20MB | 16MB キャッシュ 900 GB/s の 16GB HBM2 300 GB/s NVLink
16 P100 V100 性能UP トレーニング性能 10 TOPS 125 TOPS 12x インファレンス性能 21 TFLOPS 125 TOPS 6x FP64/FP32 5/10 TFLOPS 7.8/15.6 TFLOPS 1.5x HBM2 バンド幅 720 GB/s 900 GB/s 1.2x NVLink バンド幅 160 GB/s 300 GB/s 1.9x L2 キャッシュ 4 MB 6 MB 1.5x L1 キャッシュ 1.3 MB 10 MB 7.7x GPU ピーク性能比較: P100 vs v100
17 VOLTA ディープラーニング性能を大幅に向上 P100 V100 P100 V100 ImagesperSecond ImagesperSecond 2.4x faster 3.7x faster FP32 Tensorコア FP16 Tensorコア トレーニング インファレンス TensorRT - 7ms Latency (*) DLモデルはResNet50

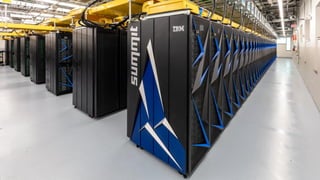

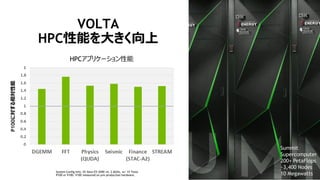

18 VOLTA HPC性能を大きく向上 P100に対する相対性能 HPCアプリケーション性能 System Config Info: 2X Xeon E5-2690 v4, 2.6GHz, w/ 1X Tesla P100 or V100. V100 measured on pre-production hardware. Summit Supercomputer 200+ PetaFlops ~3,400 Nodes 10 Megawatts

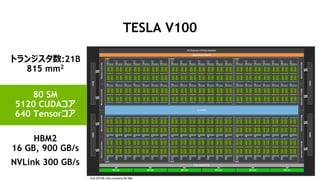

トランジスタ数:21B 815 mm2 80 SM 5120 CUDAコア 640 Tensorコア HBM2 16 GB, 900 GB/s NVLink 300 GB/s TESLA V100 *full GV100 chip contains 84 SMs

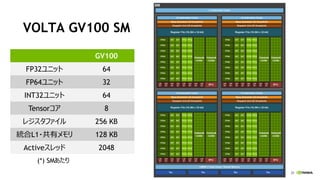

20 VOLTA GV100 SM GV100 FP32ユニット 64 FP64ユニット 32 INT32ユニット 64 Tensorコア 8 レジスタファイル 256 KB 統合L1・共有メモリ 128 KB Activeスレッド 2048 (*) SMあたり

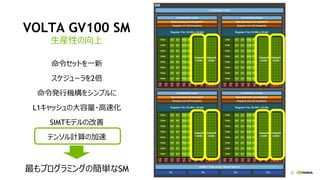

21 VOLTA GV100 SM 命令セットを一新 スケジューラを2倍 命令発行機構をシンプルに L1キャッシュの大容量・高速化 SIMTモデルの改善 テンソル計算の加速 最もプログラミングの簡単なSM 生産性の向上
VOLTA TENSORコア

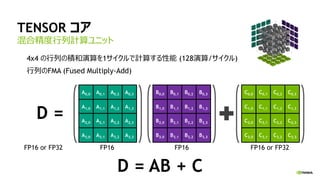

TENSOR コア 混合精度行列計算ユニット D = AB + C D = FP16 or FP32 FP16 FP16 FP16 or FP32 A0,0 A0,1 A0,2 A0,3 A1,0 A1,1 A1,2 A1,3 A2,0 A2,1 A2,2 A2,3 A3,0 A3,1 A3,2 A3,3 B0,0 B0,1 B0,2 B0,3 B1,0 B1,1 B1,2 B1,3 B2,0 B2,1 B2,2 B2,3 B3,0 B3,1 B3,2 B3,3 C0,0 C0,1 C0,2 C0,3 C1,0 C1,1 C1,2 C1,3 C2,0 C2,1 C2,2 C2,3 C3,0 C3,1 C3,2 C3,3 4x4 の行列の積和演算を1サイクルで計算する性能 (128演算/サイクル) 行列のFMA (Fused Multiply-Add)
VOLTA TENSOR コア Volta Tensor Core P100 V100 FP16/Tensorコア 20 TFLOPS 125 TFLOPS FP32 10 TFLOPS 15.6 TFLOPS FP16 FP16 × + FP32 FP32 FP16 FP32 混合精度演算 16bit 16bit 32bit
CUBLAS: TENSORコアの実効性能 P100 FP32 vs. V100 Tensorコア 最大9倍の 性能向上
CUDNN: TENSOR コアの実効性能 P100 FP32 vs. V100 Tensorコア Convolution層 の性能比較
Resnet50, Imagenet, Batch:128 P100 FP32, V100 FP32 vs. V100 Tensorコア 0 100 200 300 400 500 600 Conv BN Relu Cupy_* Misc. 570 ms 360 ms 197 ms Time per iteration [ms] 約3倍 P100 FP32 V100 FP32 V100 Tensorコア (*) Chainer 3.0.0rc1+ と CuPy 2.0.0rc1+ を使用

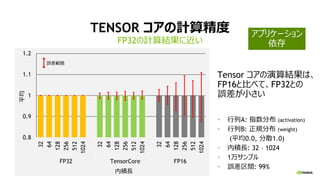

TENSOR コアの計算精度 Tensor コアの演算結果は、 FP16と比べて、FP32との 誤差が小さい FP32の計算結果に近い • 行列A: 指数分布 (activation) • 行列B: 正規分布 (weight) (平均0.0, 分散1.0) • 内積長: 32 – 1024 • 1万サンプル • 誤差区間: 99% 0.8 0.9 1 1.1 1.2 32 64 128 256 512 1024 32 64 128 256 512 1024 32 64 128 256 512 1024 FP32 TensorCore FP16 内積長 平均 誤差範囲 アプリケーション 依存
TESLA V100 搭載マシン
30 Tesla V100 搭載 NVIDIA DGX-1 AI 研究の必需品 1 Peta Tensor FLOPS | Tesla V100 8基 | NVLink ハイブリッドキューブ CPU サーバー 400 台分の性能がワンボックスに
31 NVIDIA DGX Station パーソナル DGX 500 Tensor TFLOPS | Tesla V100 4基 NVLink 全結合 | 3つの DisplayPort 1500W | 水冷
32 NVIDIA DGX-2 史上最大の GPU 2 ペタフロップス | 512GB HBM2 メモリ | 消費電力 10 キロワット | 重量 160 キログラム
33 NVIDIA DGX-2 “史上最大の GPU” NVSwitch で接続された 16 基の Tesla V100 32GB | 全ての GPU を連結するオンチップ メモリ インターコネクト 512GB HBM2 メモリと 14.4 TB/sec 総バンド幅 | 81,920 CUDA コア | 2 ペタフロップス (混合精度) GPU 間通信速度 300 ギガバイト / 秒
34 巨大なデータセットを迅速にキャッシュへ SATA SSD より高速、大量データの転送に最適化 劇的に大きなユーザー スクラッチ領域 次世代のストレージ技術における主流プロトコル 8 x 3.84TB NVMe を RAID 0 構成 (データ領域用) 25.5 GB/sec のシーケンシャル リード性能 (DGX-1 の SAS SSD 7TB は 2 GB/s) NVIDIA DGX-2 NVME SSD ストレージ
35 5 年間で 500 倍 2 個の GeForce GTX 580 (2012年 12月) フレームワーク システム ソフトウェア スタック cuda-convnet NCCL N/A cuDNN N/A cuBLAS 5.0 cuFFT 5.0 NPP 5.0 CUDA 5.0 Res Mgr R304 DGX-2 (2018年 3月) AlexNet フレームワーク システム ソフトウェア スタック NV Caffe 0.17 NCCL 2.2 cuDNN 7.1 cuBLAS 9.2 cuFFT 9.2 NPP 9.2 CUDA 9.2 Res Mgr R396 0 2 4 6 8 2 個の GTX 580 DGX-2 AlexNet を学習する時間 6 日 18 分
コンテナ環境での GPU 利用

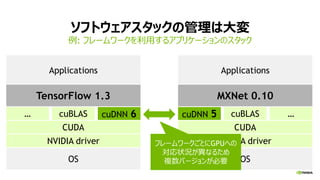

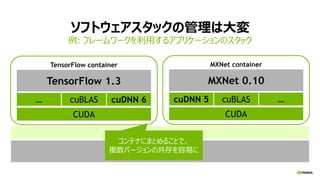

ソフトウェアスタックの管理は大変 例: フレームワークを利用するアプリケーションのスタック OS NVIDIA driver CUDA cuDNN 6cuBLAS… Applications TensorFlow 1.3 OS NVIDIA driver CUDA cuDNN 5 cuBLAS … Applications MXNet 0.10 フレームワークごとにGPUへの 対応状況が異なるため 複数バージョンが必要
NVIDIA driver ソフトウェアスタックの管理は大変 例: フレームワークを利用するアプリケーションのスタック OS TensorFlow container CUDA cuDNN 6cuBLAS… TensorFlow 1.3 MXNet container CUDA cuDNN 5 cuBLAS … MXNet 0.10 コンテナにまとめることで、 複数バージョンの共存を容易に
NVIDIA-DOCKER 1.0 github.com/NVIDIA/nvidia-docker GitHub 上のオープンソースプロジェクト コンテナ内でホストの GPU を利用可能にする仕組み 様々な環境で利用可能 主要なディープラーニングフレームワークをサポート
NVIDIA CONTAINER RUNTIME NVIDIA Docker 2 Docker のラッパーではなく、runC と並ぶ 一つのランタイムとして実装 NVIDIA-Docker 1.0 との後方互換性を確保 公式 CUDA イメージ以外の様々なイメージ に対応 OCI ランタイム インタフェース Caffe PyTorch TensorF low NAMD CHROMA コンポーネント コンテナ化 アプリケーション nvidia-container-runtime-hook libnvidia-container NVIDIA ドライバ
コンテナー オーケストレーション: KUBERNETES 代表的なコンテナ オーケストレーション ツール 大規模なクラスターをサポート GPU サポートも急速に進みつつある状況 Service Discovery Intelligent Scheduling Self Healing Security Metrics & Logging Authentication Authorization Admission Container Runtime
KUBERNETES ON NVIDIA GPUs k8s のメインラインに対する GPU 対応拡張 https://github.com/NVIDIA/kubernetes/ k8s コミュニティと緊密に連携しながら開発 オープンソース NGC のレジストリにも登録済み NVIDIA CONTAINER RUNTIME KUBERNETES NVIDIA DRIVER
NVIDIA DEVICE PLUGIN In 1.8 we introduced the device plugin system You deploy a Daemonset in your cluster for it to be GPU aware Reports to the cluster and setup the GPU resources Exposes the GPU resource inside your containers $ kubectl create -f raw.github/.../NVIDIA/.../v1.10/device-plugin.yml

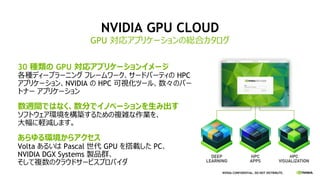

NVIDIA CONFIDENTIAL. DO NOT DISTRIBUTE. NVIDIA GPU CLOUD 30 種類の GPU 対応アプリケーションイメージ 各種ディープラーニング フレームワーク、サードパーティの HPC アプリケーション、NVIDIA の HPC 可視化ツール、数々のパー トナー アプリケーション 数週間ではなく、数分でイノベーションを生み出す ソフトウェア環境を構築するための複雑な作業を、 大幅に軽減します。 あらゆる環境からアクセス Volta あるいは Pascal 世代 GPU を搭載した PC、 NVIDIA DGX Systems 製品群、 そして複数のクラウドサービスプロバイダ GPU 対応アプリケーションの総合カタログ
NGC の GPU 最適化ディープラーニング コンテナ NVCaffe Caffe2 Chainer Microsoft Cognitive Toolkit (CNTK) DIGITS MXNet PyTorch TensorFlow Theano Torch CUDA (base level container for developers) NVIDIA TensorRT inference accelerator with ONNX support ディープラーニングソフトウェアの包括的なカタログ
コンテナ化されたアプリケーション TF Tuned SW NVIDIA Docker CNTK Tuned SW NVIDIA Docker Caffe2 Tuned SW NVIDIA Docker PyTorch Tuned SW NVIDIA Docker CUDA RTCUDA RTCUDA RTCUDA RT Linux Kernel と CUDA ドライバ Tuned SW NVIDIA Docker CUDA RT Other Frameworks and Apps. . . 常に最新 エヌビディアによるフレームワークとコンテナの月例更新
NGC 日本語ドキュメント Web で公開中 ユーザーガイド 44 ページ 技術概要 10 ページ
NGC を始めましょう サインアップ無料 GPU 対応アプリケーションの 一覧など詳細はこちら: nvidia.com/cloud サインアップはこちらから: nvidia.com/ngcsignup
49 NVIDIA DEEP LEARNING INSTITUTE
DEEP LEARNING INSTITUTE ディープラーニングのハンズオントレーニング 自習ラボ パートナーコース オンサイトワークショップ 技術ブログ
ディープラーニング基礎 自動運転車 ゲーム開発と デジタルコンテンツ 金融 豊富なコンテンツ 様々な領域におけるディープラーニング 活用の基礎から応用まで幅広い教材 インテリジェント ビデオ アナリティクス 医療 さらに拡大中
DLI ハンズオンコンテンツの例
0 0 0 0 0 0 0 0 1 1 1 0 0 0 0 1 2 2 1 1 1 0 1 2 2 2 1 1 0 1 2 2 2 1 1 0 0 1 1 1 1 1 0 0 0 0 0 0 0 4 0 0 0 0 0 0 0 -4 1 0 -8 入力ピクセル コンボリューション カーネル 出力ピクセル コンボリューションカーネルの係数と、 入力ピクセルを掛け、足し合わせた 値を出力とする。 畳込み層(CONVOLUTIONAL LAYER) 「NVIDIA DIGITS による画像分類入門」より
データセットの作成 1. 2. 3. 1. Image Type : Grayscale 2. Image Size : 28 x 28 3. Training Images: /data/train_small 4. Dataset Name: “mnist small” 5. Createボタンを押す 4. 5. 「NVIDIA DIGITS による画像分類入門」より

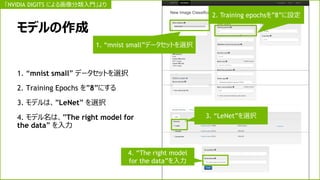

モデルの作成 1. “mnist small” データセットを選択 2. Training Epochs を”8”にする 3. モデルは、”LeNet” を選択 4. モデル名は、”The right model for the data” を入力 1. “mnist small”データセットを選択 2. Training epochsを”8”に設定 3. “LeNet”を選択 4. “The right model for the data”を入力 「NVIDIA DIGITS による画像分類入門」より
Loss 関数 (検証データ) Loss 関数 (学習データ) Accuracy 検証データセット から求められる 「NVIDIA DIGITS による画像分類入門」より

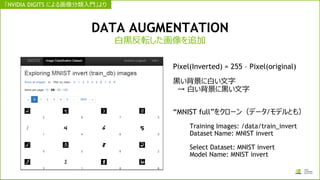

DATA AUGMENTATION 白黒反転した画像を追加 Pixel(Inverted) = 255 – Pixel(original) 黒い背景に白い文字 → 白い背景に黒い文字 “MNIST full”をクローン（データ/モデルとも） Training Images: /data/train_invert Dataset Name: MNIST invert Select Dataset: MNIST invert Model Name: MNIST invert 「NVIDIA DIGITS による画像分類入門」より
ネットワークの変更内容 編集後、Visualizeボタンを押して、 ネットワークを確認。 ReLUレイヤの追加 conv1 20 → 75 conv2 50 → 100 reluP1 「NVIDIA DIGITS による画像分類入門」より
コンテンツ パートナー 産業界のパートナー企業、フレームワークの開発コミュニティ、大学などの教育・研究機関と 連携してコンテンツの作成とワークショップのデリバリを行っています。
日本の DLI 認定パートナー 株式会社 日立インフォメーションアカデミー 日本サード・パーティ株式会社
61 September 13-14, 2018 | 東京 | #GTC18 https://www.nvidia.com/ja-jp/gtc/ WWW.GPUTECHCONF.COM 今年の GTC Japan は 9月13–14日開催 最も重要な GPU 開発者イベントにぜひご参加ください 台湾 | 5月30-31日 日本 | 9月13-14日 ヨーロッパ | 10月9-11日 イスラエル | 10月17-18日 ワシントンDC | 10月23-24日 シリコンバレー | 2019年3月18-22日
AI を支える GPU コンピューティングの今 エヌビディア エンタープライズマーケティング本部 佐々木邦暢 (@_ksasaki)
