1. 03/27/15 DIPLOMA TEKNOLOGI ELEKTRONIK 1
SAINS KEJUTERAAN 4
NAMA PENGAJAR
JUNAIDAH BINTI MAT HUSSIN
NAMA PELAJAR
MOHAMMAD HAFIZ BIN SALIM
MOHAMAD HUSNI BIN RAMLI
HAZIQ BIN AZMAN

2. GET LOGIK
Get-get logik adalah elemen asas untuk
membentuk suatu litar sistem digital.
 Get logik mempunyai satu terminal keluaran dan
satu atau lebih terminal masukan.
Keluarannya ialah logik ‘1’ atau logik ‘0’
bergantung kepada keadaan masukan.
03/27/15 DIPLOMA TEKNOLOGI ELEKTRONIK 2

3. TERDAPAT 7 GET LOGIK ASAS
GET DAN (AND GATE)
GET OR (OR GATE)
GET TAK (NOT GATE)
GET TAK DAN (NAND GATE)
GET TAK ATAU (NOR GATE)
GET EKSKLUSIF ATAU (EX-OR)
GET EKSKLUSIF TAK ATAU
03/27/15 DIPLOMA TEKNOLOGI ELEKTRONIK 3

4. GET DAN(AND GATE)
Litar skematik, rajah 10.1 menunjukkan idea asas get DAN yang
dipasang secara siri. Lampu Y akan menyala hanya apabila kedua-dua
suis A dan B di’ON’kan.
03/27/15 DIPLOMA TEKNOLOGI ELEKTRONIK 4

5. GET DAN(AND GATE)
03/27/15 DIPLOMA TEKNOLOGI ELEKTRONIK 5
C = A.B @ C = A x BFormula
111
001
010
000
CBA
Jadual kebenaran
Simbol
A
B
C

6. GET ATAU(OR GATE)
Get ATAU boleh digambarkan dengan litar skematik seperti pada
rajah 10.4 di mana suis A dan B disambungkan secara selari. Lampu Y
akan menyala hanya apabila suis A atau suis B di’ON’kan atau kedua-
dua suis di’ON’kan.
03/27/15 DIPLOMA TEKNOLOGI ELEKTRONIK 6

7. GET ATAU(OR GATE)
03/27/15 DIPLOMA TEKNOLOGI ELEKTRONIK 7
C = A + BFormula
111
101
110
000
CBA
Jadual kebenaran
Simbol
A
B
C

8. GET TAK(NOT GATE)
Get TAK dikenali juga sebagai ‘INVERTER’. Get TAK mempunyai
hanya satu masukan dan satu keluaran. A digunakan untuk
komplimen atau alikan isyarat digital. Jika masukan ‘0’ keluaran akan
dialikkan ke ‘1’ dan sebaliknya.
03/27/15 DIPLOMA TEKNOLOGI ELEKTRONIK 8

9. GET TAK(NOT GATE)
03/27/15 DIPLOMA TEKNOLOGI ELEKTRONIK 9
C = AFormula
01
10
CA
Jadual kebenaran
Simbol

10. GET TAK DAN(NAND GATE)
Get TAK DAN berfungsi sebagai get TAK dan get DAN atau dikenali
sebagai get DAN diikuti oleh get TAK. Operasi get TAK DAN sama
seperti get DAN kecuali keluarannya adalah terbalik
03/27/15 DIPLOMA TEKNOLOGI ELEKTRONIK 10

11. GET TAK DAN(NAND GATE)
03/27/15 DIPLOMA TEKNOLOGI ELEKTRONIK 11
C = A . BFormula
011
101
110
100
CBA
Jadual kebenaran
Simbol
A
B
C

12. GET TAK ATAU(NOR GATE)
Get TAK ATAU adalah gabungan get ATAU dan get TAK. Operasi bagi
get TAK ATAU adalah sama dengan get ATAU kecuali keluarannya
adalah terbalik.
03/27/15 DIPLOMA TEKNOLOGI ELEKTRONIK 12

13. GET TAK ATAU(NOR GATE)
03/27/15 DIPLOMA TEKNOLOGI ELEKTRONIK 13
C = A + BFormula
011
001
010
100
CBA
Jadual kebenaran
Simbol
A
B
C

14. GET EKSKLUSIF ATAU(EX-
OR)
Get EX-OR menghasilkan keluaran tinggi jika hanya salah satu
masukannya tinggi. Simbol serta jadual kebenarannya adalah seperti
yang di bawah.
03/27/15 DIPLOMA TEKNOLOGI ELEKTRONIK 14

15. GET EKSKLUSIF ATAU(EX-
OR)
03/27/15 DIPLOMA TEKNOLOGI ELEKTRONIK 15
C = A . B + A . B = A ⊕ BFormula
011
101
110
000
CBA
Jadual kebenaran
Simbol
A
B
C

16. GET EKSKLUSIF TAK ATAU
Get eksklusif tak atau juga ditulis sebagai get x-TAK-ATAU (X-NOR
gate). Simbolnya serupa dengan get X-TAK-ATAU tetapi mempunyai
bulatan kecil yang dikenalai sebagai invert bubble pada penghujung
keluaran get ini.
03/27/15 DIPLOMA TEKNOLOGI ELEKTRONIK 16

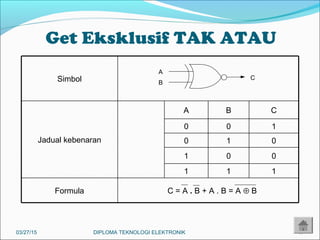

17. Get Eksklusif TAK ATAU
03/27/15 DIPLOMA TEKNOLOGI ELEKTRONIK 17
C = A . B + A . B = A ⊕ BFormula
111
001
010
100
CBA
Jadual kebenaran
Simbol
A
B
C

18. KESIMPULAN
Sistem logik digital digunakan untuk memproses maklumat dan
mengawal mesin-mesin. Kegunaan sistem digital terutamanya di
dalam bidang pengkomputeran semakin maju tanpa menunjukkan
tanda-tanda penurunan. Ini adalah kerana dua sebab utama iaitu
pertamanya ialah kerana maklumat lebih mudah dipersembahkan dan
dimanipulasikan dalam bentuk perduaan. Ia juga mudah disimpan
menggunakan get-get logik dalam litar-litar elektronik yang mudah.
03/27/15 DIPLOMA TEKNOLOGI ELEKTRONIK 18
