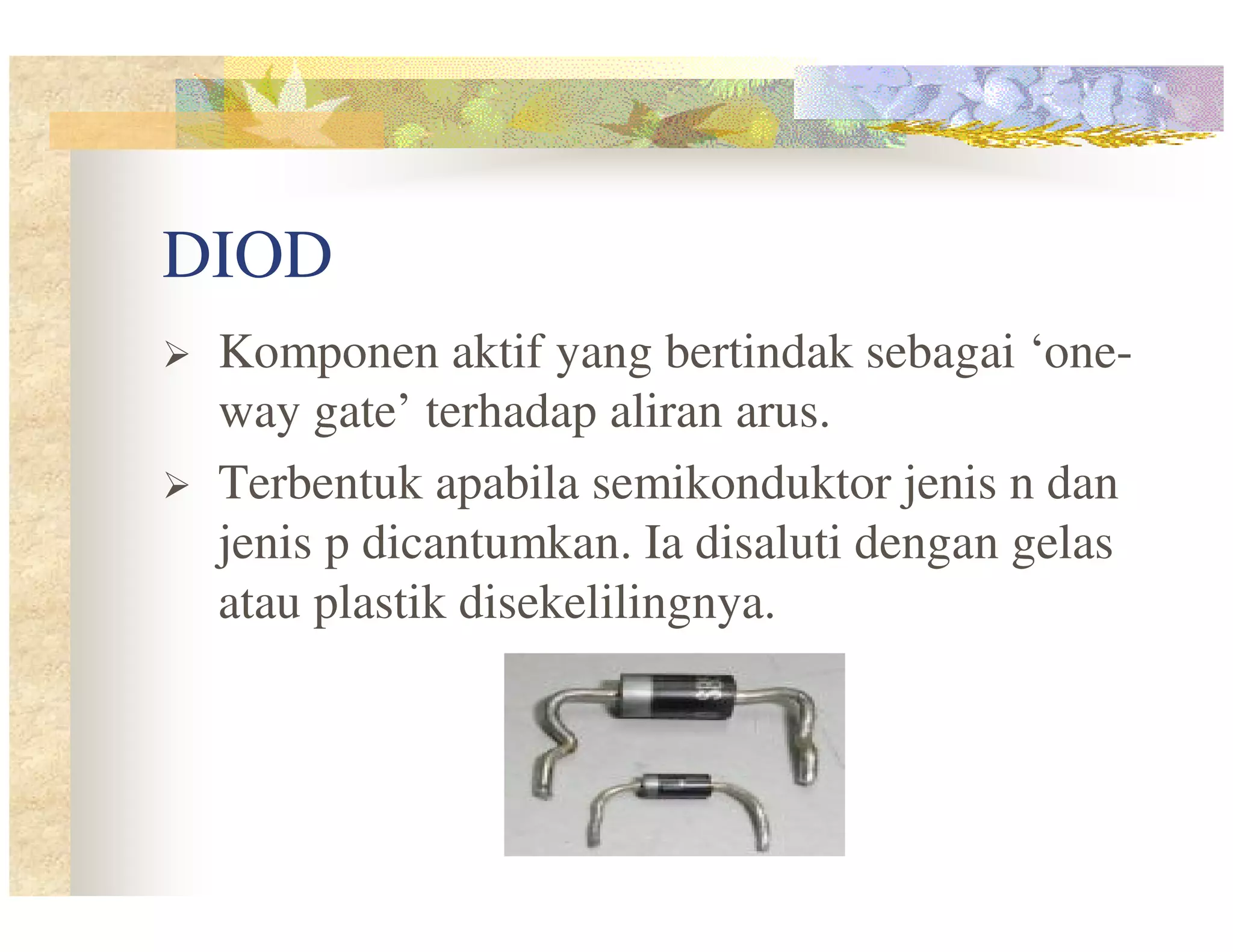

1. DIOD
Komponen aktif yang bertindak sebagai ‘oneway gate’ terhadap aliran arus.
Terbentuk apabila semikonduktor jenis n dan
jenis p dicantumkan. Ia disaluti dengan gelas
atau plastik disekelilingnya.

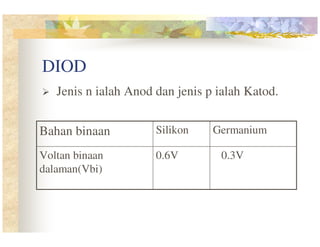

2. DIOD
Jenis n ialah Anod dan jenis p ialah Katod.
Bahan binaan
Silikon
Voltan binaan
dalaman(Vbi)
0.6V
Germanium
0.3V

3. SIMBOL DIOD
Simbol skematik diod
A
Anod
K
Katod

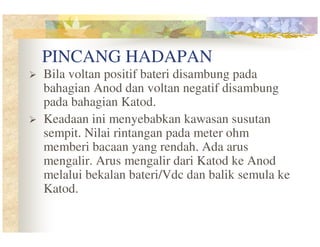

4. PINCANG HADAPAN
Bila voltan positif bateri disambung pada
bahagian Anod dan voltan negatif disambung
pada bahagian Katod.
Keadaan ini menyebabkan kawasan susutan
sempit. Nilai rintangan pada meter ohm
memberi bacaan yang rendah. Ada arus
mengalir. Arus mengalir dari Katod ke Anod
melalui bekalan bateri/Vdc dan balik semula ke
Katod.

5. PINCANG HADAPAN
Rintangan
rendah
RL
Id

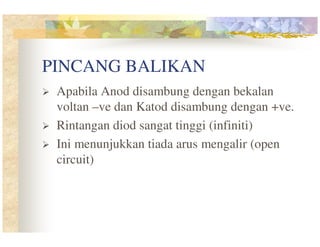

6. PINCANG BALIKAN
Apabila Anod disambung dengan bekalan
voltan –ve dan Katod disambung dengan +ve.
Rintangan diod sangat tinggi (infiniti)
Ini menunjukkan tiada arus mengalir (open
circuit)

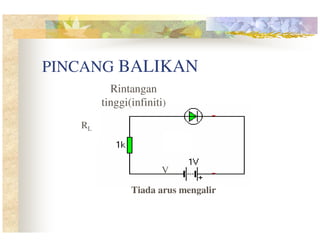

7. PINCANG BALIKAN
Rintangan
tinggi(infiniti)
RL
V
Tiada arus mengalir

8. CARA UJI DIOD
Dengan menggunakan meter ohm/multimeter analog
(RX1) atau DMM
Terbalikkan prob multimeter. Sambung prob +ve pada
Anod dan prob –ve pada Katod. Rintangan diod
adalah rendah. Keadaan Pincang depan (forward bias)
RX1
Ohmmeter
+
-

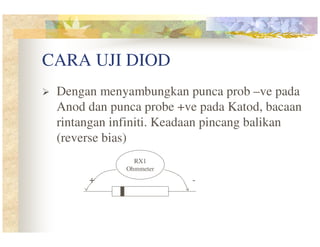

9. CARA UJI DIOD
Dengan menyambungkan punca prob –ve pada
Anod dan punca probe +ve pada Katod, bacaan
rintangan infiniti. Keadaan pincang balikan
(reverse bias)
RX1
Ohmmeter
+
-

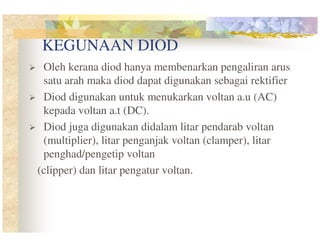

10. KEGUNAAN DIOD
Oleh kerana diod hanya membenarkan pengaliran arus
satu arah maka diod dapat digunakan sebagai rektifier
Diod digunakan untuk menukarkan voltan a.u (AC)
kepada voltan a.t (DC).
Diod juga digunakan didalam litar pendarab voltan
(multiplier), litar penganjak voltan (clamper), litar
penghad/pengetip voltan
(clipper) dan litar pengatur voltan.

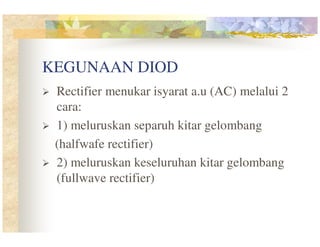

11. KEGUNAAN DIOD
Rectifier menukar isyarat a.u (AC) melalui 2
cara:
1) meluruskan separuh kitar gelombang
(halfwafe rectifier)
2) meluruskan keseluruhan kitar gelombang
(fullwave rectifier)

12. REKTIFIER GELOMBANG SEPARUH
(a)
(b)
a)Rektifier gelombang separuh penuh
b) Bentuk gelombang masukan dan keluaran

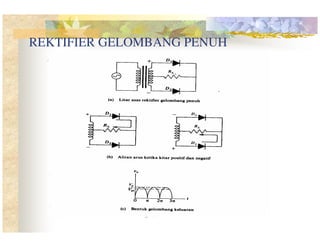

13. REKTIFIER GELOMBANG PENUH

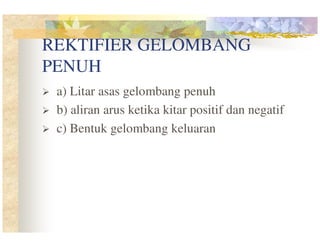

14. REKTIFIER GELOMBANG
PENUH
a) Litar asas gelombang penuh
b) aliran arus ketika kitar positif dan negatif
c) Bentuk gelombang keluaran

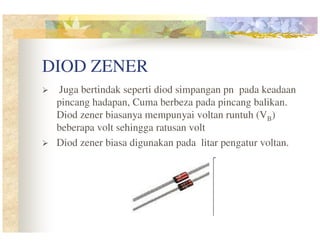

15. DIOD ZENER
Juga bertindak seperti diod simpangan pn pada keadaan
pincang hadapan, Cuma berbeza pada pincang balikan.
Diod zener biasanya mempunyai voltan runtuh (VB)
beberapa volt sehingga ratusan volt
Diod zener biasa digunakan pada litar pengatur voltan.

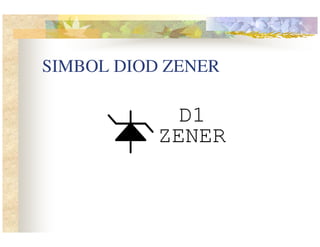

16. SIMBOL DIOD ZENER
D1
ZENER

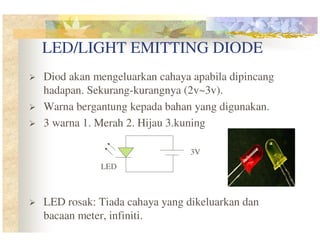

17. LED/LIGHT EMITTING DIODE
Diod akan mengeluarkan cahaya apabila dipincang
hadapan. Sekurang-kurangnya (2v~3v).
Warna bergantung kepada bahan yang digunakan.
3 warna 1. Merah 2. Hijau 3.kuning
3V
LED
LED rosak: Tiada cahaya yang dikeluarkan dan
bacaan meter, infiniti.
