Energy audit training 1
- 1.
- 2. Curriculum Vitae Pendidikan Akademis: Pasca Sarjana, Energy Management, New York Institute of Technology, USA Pasca Sarjana, Thermal System, Oklahoma State University, USA Sarjana Teknik Mesin, ISTN, Jakarta Pendidikan Professional: Certified Energy Auditor (CEA), AEE, USA Certified Energy Manager (CEM), AEE, USA

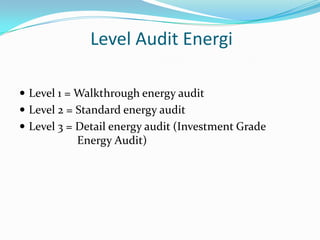

- 3. Level Audit Energi Level 1 = Walkthrough energy audit Level 2 = Standard energy audit Level 3 = Detail energy audit (Investment Grade Energy Audit)
- 4. Level Audit Energi Ruang lingkup Detail analisa Alat ukur/peralatan audit Lamanya pengukuran Faktor manusia Faktor operasi & pemeliharaan Manajemen resiko
- 5. Level Audit Energi Konsumsi energi adalah dinamis Tidak statis !!!
- 6.
- 7. Data Penggunaan Energi NoLokasi Biaya Listrik (Rp) % Audit Energi difokusan kepada Penggunaan pompa air !!! 1 Kantor Manajemen 288.000.000 5% 2 Workshop 96.000.000 2% 3 Rumah Pompa 5.760.000.000 93% 4 Dll 70.080.000 1% TOTAL 6.214.080.000 100%
- 8. Data Penggunaan Energi No Lokasi Biaya Listrik (Rp) % Audit Energi difokusan kepada 1 Batubara 24.000.000.000 59% Penggunaan batubara (Boiler) dan 2 Listrik 15.360.000.000 38% Listrik (Proses Manufaktur) !!! 3 LPG 1.200.000.000 3% TOTAL 40.560.000.000 100%
- 9. Audit Energi Persiapan (Pre-Audit) SurveyLapangan Analisa Laporan
- 10. Pre-Audit Konsumsi Energi(Billing Energi) Data & Gambar layout bangunan Proses Industri P&ID Diagram (Industri) Data Operasi Data Peralatan
- 11. Analisa Konsumsi Energi Evaluasilevel dan pola konsumsi energi Sumber energi yang digunakan Data histori 2-3 tahun, minimal 15 bulan Kopi tagihan energi : listrik, gas, dan lain-lain
- 12.
- 13.
- 14. Analisa Konsumsi Energi Evaluasilevel dan pola konsumsi energi Sesuaikan dengan cuaca atau produksi Bandingkan dengan tipe gedung/industri sejenis (Benchmarking): Energy Use Indices (EUI) Buat Grafik untuk konsumsi energi Perhatikan trend tiap tahun Analisa pola konsumsi energi
- 15. Analisa Konsumsi Energi Bulan Kwh Biaya (Rp) Januari 1.080.000 864.000.000 Februari 792.000 633.600.000 Maret 1.260.000 1.008.000.000 April 792.000 633.600.000 Mei 918.000 734.400.000 Juni 1.044.000 835.200.000 Juli 882.000 705.600.000 Agustus 792.000 633.600.000 September 1.134.000 907.200.000 Oktober 1.224.000 979.200.000 November 720.000 576.000.000 Desember 1.440.000 1.152.000.000 TOTAL 12.078.000 9.662.400.000 Rata-rata 1.006.500 805.200.000
- 16. Analisa Konsumsi Energi 1,600,000 Waktu vs kWh 1,400,000 1,200,000 1,000,000 800,000 Base Load 600,000 400,000 200,000 kWh 0 0 1 2 3 4 5 6 7 8 9 10 11 12 Bulan
- 17.
- 18. Data & GambarLayout Bangunan
- 19. Data & GambarLayout Bangunan
- 20. Data & GambarLayout Bangunan
- 21. Data & GambarLayout Bangunan Luas bangunan Data konstruksi: material bangunan, spesifikasi jendela, pintu, dan lain sebagainya Pastikan gambar yang ada merupakan “as-built”
- 22.
- 23.
- 24.
- 25. Studi Kasus: Pabrikdi Kansas, USA Kemasan Kayu Tempat Pembuangan
- 26. Kemasan Kayu Tempat Pembuangan Mesin Pellet Pellet Kayu Boiler Memanaskan Bangunan -Memanaskan bangunan selama 3 bulan - Payback < 3 tahun
- 27. Data Operasi Jumlahshift operasi ??? Jumlah jam operasi; per shift, per-hari, per-bulan, per- tahun. Berguna untuk: - Mengatur pola operasi
- 28. Pola Operasi Coal Handling 14000 12000 10000 8000 k W 6000 Coal Handling 4000 2000 0 0 2 4 6 8 10 12 14 16 18 20 22 24 Jam
- 29. Pola Operasi 14000 12000 10000 8000 k W Coal Handling 6000 Rescheduling 4000 2000 0 -1 4 9 14 19 24 Jam
- 30. Penghematan Pola Operasi Deskripsi Daya Jam Pemeliharaan Biaya Beban Pola-1 13.000 6 351.000.000 433.333.333 Pola-2 6.500 12 280.800.000 216.666.667 Penghematan Pemeliharaan Biaya Beban TOTAL Saving Perbulan 70.200.000 216.666.667 286.866.667 Saving Pertahun 842.400.000 2.600.000.000 3.442.400.000
- 31. Daftar Peralatan Boiler Heater Chiller Motor listrik Dan lain sebagainya
- 32. Profil Penggunaan Energi 4 Dan lain- lain 3 Auxiliary No Peralatan % 1 Chiller 69% 2 Penerangan 19% 2 Penerangan 3 Auxiliary 7% 4 Dan lain-lain 5% 1 Chiller TOTAL 100%
- 33.
- 34.
- 35.
- 36. Persiapan Survey Lapangan Peralatan yang akan diukur Parameter yang akan diukur Alat ukur yang dibutuhkan Informasi/data lainnya yang dibutuhkan
- 37. Konsep Manajemen Energi Manajemenenergi berhubungan dengan penghematan biaya energi dan tidak semata-mata penghematan energi itu sendiri
- 38. Konsep Manajemen Energi Biaya Energi= Level energi x Waktu x Harga energi X X Level Energi = kW, liter, MMBTU Waktu = menit, jam, hari Harga Energi = Rp/kWh, Rp/liter, Rp/MMBTU Biaya Energi = Rp
- 39. Konsep Manajemen Energi Level Energi: Level energi yang digunakan peralatan berhubungan dengan efisiensi/kinerja peralatan tersebut. Cara untuk mendapatkan penghematan adalah dengan: Meningkatkan efisiens peralatan saat ini Melakukan retrofit/upgrade dengan peralatan yang lebih efisien
- 40. Konsep Manajemen Energi Waktu: Waktu berhubungan dengan berapa lama peralatan tersebut digunakan. Optimasi pola operasi Peralatan kontrol
- 41. Konsep Manajemen Energi Harga energi: Merupakan harga satuan unit energi. Walaupun dalam praktenya tidak selalu berhubungan denga satuan energi, seperti dalam satuan volume (liter-Solar, Ton-Batubara). Penghematan biaya energi dapat dilakukan dengan: Mengganti sumber energi dengan harga yang yang lebih murah
- 42. Konsep Manajemen Energi Level Energi = kW, Ton-cooling Waktu = Jam Harga Energi = Rp/kWh. Rp/liter
- 45. Mengganti Bahan Bakar Perusahaan tambang batubara - Bahan bakar : Solar - Biaya energi : Rp. 2500/kWh (Solar) Diganti dengan - Bahan bakar : Batubara - Biaya energi : Rp.800/kWh (Batubara) PENGHEMATAN : Rp. 1700/kWh (68%)
- 47.
- 50.
- 51. TDL Rumah Tangga(900 VA) Biaya Beban = Rp.20.000 x 900/1000 = Rp.18.000 Blok I = Rp.275 x 20 = Rp. 5.500 Blok II = Rp. 445 x40 = Rp.17.800 Blok III = Rp. 495 x 61 = Rp.30.195 --------------------------------------------------------------+ TOTAL =Rp.71.495
