บทที่ 2 ระบบไฟฟ้า ( Electricity Systems) 1 ทฤษฎีพื้นฐานและคุณสมบัติของไฟฟ้า (Theory of Electrical)  ทฤษฎีพื้นฐานและคุณสมบัติขอไฟฟ้า  ชนิดและประเภทแหล่งกำเนิดไฟฟ้า ระบบอุปกรณ์ไฟฟ้าภายในอาคาร (Theory of Electrical)  วิวัฒนาการของระบบไฟฟ้า  หน่วยงานการให้บริการระบบไฟฟ้า

1. วิชางานระบบและเทคโนโลยี่อาคาร

11. การไฟฟ้าฝ่ายผลิต การไฟฟ้าส่วนภูมิภาค การไฟฟ้านครหลวง ระบบการจ่ายกระแสไฟฟ้า

12. พื้นที่จ่ายกระแสไฟฟ้า ภาคกลาง ภาคเหนือ ภาคตะวันออก ภาคใต้ กฟผ การไฟฟ้าฝ่ายผลิต

13. พื้นที่จ่ายกระแสไฟฟ้า ภาคกลาง ภาคเหนือ ภาคตะวันออก ภาคใต้ กฟภ การไฟฟ้าส่วนภูมิภาค

14. พื้นที่จ่ายกระแสไฟฟ้า กรุงเทพฯ นนทบุรี สมุทรสาคร สมุทรปราการ กฟน การไฟฟ้านครหลวง

20. ไฟฟ้าสถิต (Electrostatics) ไฟฟ้ากระแส (Current) ไฟฟ้ากระแสสลับ A/C (Alternating Current) ไฟฟ้ากระแสตรง D/C (Direct Current)

27. การเดินสายเมนของการไฟฟ้า ผ่านมิเตอร์วัดไฟเข้าแผงจ่ายไฟฟ้าภายในอาคาร

28. การเดินสายไฟฟ้าภายในอาคาร

29. การเดินสายไฟฟ้าภายในอาคาร

30. แผงจ่ายไฟฟ้า (Main Control) หรือตู้ควบคุมไฟฟ้าภายใน

31. สะพานไฟตัดตอน (Cut-out)

32. สวิทช์ตัดตอน (Circuit Breaker) ควบคุมไฟฟ้าภายใน

33. กระแสไฟฟ้าตรง 110 โวลท์ 1 เฟส ( 220 V 1 Phase) เครื่องกำเนิดไฟฟ้า

34. กระแสไฟฟ้าตรง 110 โวลท์ 1 เฟส ( 220 V 1 Phase)

35. กระแสไฟฟ้าตรง 110 โวลท์ 2 เฟส 3 สาย (220 V 2 Phase 3 Wire) เครื่องกำเนิดไฟฟ้า เครื่องกำเนิดไฟฟ้า

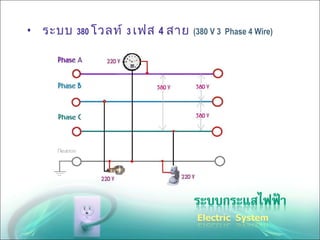

36. ระบบ 380 โวลท์ 3 เฟส 4 สาย (380 V 3 Phase 4 Wire)

37. พลังงาน (Energy) ความสามารถการทำงาน ไฟฟ้า ( Electricity) การเคลื่อนที่ของอิเลคตรอน ตัวนำไฟฟ้า (Conductor) สสารที่ยอมให้กระแสไฟฟ้าไหลผ่านได้ ฉนวนไฟฟ้า (Insulator) สสารที่ขัดขวางการเคลื่อนที่ของไฟฟ้า

38. โวลต์ (Volts) แรงดันไฟฟ้าหรือแรงเคลื่อนไฟฟ้า มีหน่วยวัดกำลังไฟฟ้าเป็น ‘ V , E , EMF ’ แอมแปร์ ( Ampere) การวัดปริมาณของกระแสไฟฟ้า มีหน่วยวัดกำลังไฟฟ้า ‘ A , AMP , I ’ โอมห์  ( Ohm) หน่วยวัดความต้านทานกระแสไฟฟ้ามีค่า ‘ W ’ ‘ R ’ สูตรหาค่ากระแสไฟ , W = V I V = I * W I = W V _

39. ตัวอย่างที่ 1 เตารีดไฟฟ้าอันหนึ่งใช้กำลังไฟฟ้า 1,100 วัตต์ เมื่อต่อเข้ากับความต่างศักย์ 220 โวลต์ จะมีกระแสไฟฟ้าผ่านเท่าไร

40. วัตต์ ( Watt) หน่วยวัดกำลังไฟฟ้า ‘ W ’ กิโลวัตต์ ( Kilowatt) หน่วยวัดกำลังไฟฟ้ามีค่า 1,000 ‘ K W ’ กิโลวัตต์ - ชั่วโมง (Kilowatt-Hour) หน่วยวัดกำลังไฟฟ้าใน 1 ชั่วโมง KWH = UNIT ตัวอย่างที่ 2 พัดลมตั้งพื้น 75 วัตต์ 4 ตัว ถ้าเปิดพร้อมกันจะใช้กำลังไฟฟ้ารวมกันกี่กิโลวัตต์ และถ้าเปิดอยู่นาน 5 ชั่วโมง จะสิ้นเปลืองพลังงานไฟฟ้ากี่หน่วย

42. ตัวอย่างที่ 1 วิธีทำ เตารีดไฟฟ้าใช้กำลังไฟฟ้า ( W ) = 1,100 วัตต์ เตารีดไฟฟ้าต่อกับความต่างศักย์ ( V ) = 220 โวลต์ จากสมการ I = W / V ดังนั้น I = 1.100/220 I = 5 แอมแปร์ ตอบ กระแสไฟฟ้าที่ไหลผ่านเตารีดไฟฟ้า 5 แอมแปร์ คำเฉลยท้ายบท

43. วิธีทำ พัดลมตั้งพื้น 75 วัตต์ 4 ตัว ใช้กำลังไฟฟ้ารวม = 75 X 4 วัตต์ = 300 วัตต์ กำลังไฟฟ้า ( กิโลวัตต์ ) = 300/1,000 กิโลวัตต์ นั่นคือ พัดลมตั้งพื้นทั้ง 4 ตัว ใช้ กำลังไฟฟ้า 0.3 กิโลวัตต์ พลังงานไฟฟ้า ( หน่วย ) = กำลังไฟฟ้า ( กิโลวัตต์ ) X เวลา ( ชั่วโมง ) พลังงานไฟฟ้าที่ใช้ = 0.3 กิโลวัตต์ X 5 ชั่วโมง = 1.5 หน่วย ตอบ พัดลมตั้งพื้น 4 ตัวนี้เปิดนาน 5 ชั่วโมง สิ้นเปลืองพลังงานไฟฟ้า = 1.5 หน่วย KW / HOUR = ( (W X QUATITY) / 1000 KW ) X HOUR ตัวอย่างที่ 2 คำเฉลยท้ายบท
