1. EditShareシステムのご紹介
3 Oct. 2014
ビジュアル・グラフィックス株式会社 営業部 北 恭一郎

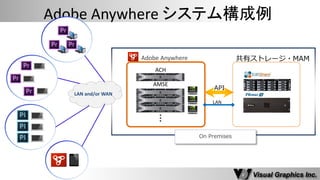

2. Adobe Anywhere システム構成例
共有ストレージ・MAM
Adobe Anywhere
ACH
AMSE
LAN
API
On Premises
LAN and/or WAN

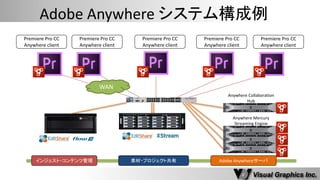

3. Premiere Pro CC
Anywhere client
素材・プロジェクト共有
インジェスト・コンテンツ管理
Adobe Anywhereサーバ
Anywhere Collaboration Hub
Anywhere Mercury Streaming Engine
Premiere Pro CC
Anywhere client
Premiere Pro CC
Anywhere client
Premiere Pro CC
Anywhere client
Premiere Pro CC
Anywhere client
Adobe Anywhere システム構成例
WAN

4. 米国ボストンに本社（2003年12月設立）
Avidのエディター出身の創設者（現CEO）が、エディターに使いやすい作業共有サーバーを考案
システム独創性でエミー賞を受賞、特許技術を保有
ワールドワイドで3000システムの導入実績
AVID, Apple, Adobeユーザーにプロジェクトシェアリング機能提供

5. EditShareシェアドストレージのすべてにおいてEthernetの技術を採用。
2004年にはギガビット帯域でAvidとFinal Cut ProからEditShareシェアドストレージ内コンテンツの直 接編集を実現。
EditShareシェアドストレージは10ギガビットを装備し、さらには40ギガビットへいち早く対応。
EditShareシェアドストレージは様々な映像ストリームを安定して利用できるよう技術開発。
Windows, Mac, モバイルPC, Linuxクライアントから社内、社外さらには国をまたいで利用可能。
どこでもつながる、世界とつながる
「貯める」から「活かす」
社内データの一元化に留まらない。
複数ノンリニア端末からの安定したオンラインアクセス。
アクセス権管理によるメディア/プロジェクトの破綻の無い共有。
デジタルアセットの検索ブラウジング、マイグレーション、アーカイブ トータルマネージメントを実現。

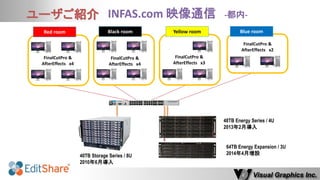

6. ユーザご紹介
INFAS.com 映像通信 -都内-
FinalCutPro & AfterEffects x4
Red room
Black room
Yellow room
Blue room
FinalCutPro & AfterEffects x4
FinalCutPro & AfterEffects x3
FinalCutPro & AfterEffects x2
40TB Storage Series / 8U
2010年6月導入
48TB Energy Series / 4U
2013年2月導入
64TB Energy Expansion / 3U
2014年4月増設

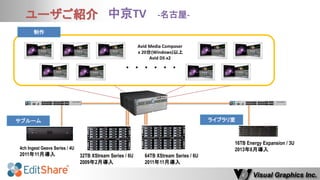

7. ユーザご紹介
中京TV -名古屋-
Avid Media Composer
x 20台(Windows)以上
Avid DS x2
32TB XStream Series / 6U
2009年2月導入
4ch Ingest Geevs Series / 4U
2011年11月導入
16TB Energy Expansion / 3U
2013年6月導入
制作
・ ・ ・ ・ ・ ・
64TB XStream Series / 6U
2011年11月導入
サブルーム
ライブラリ室

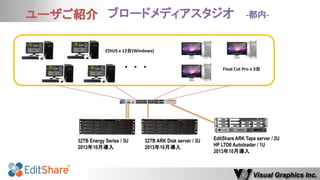

8. ユーザご紹介
ブロードメディアスタジオ -都内-
EDIUS x 12台(Windows)
32TB Energy Series / 3U
2013年10月導入
EditShare ARK Tape server / 2U
HP LTO6 Autoloader / 1U
2013年10月導入
・ ・ ・
32TB ARK Disk server / 3U
2013年10月導入
Final Cut Pro x 3台

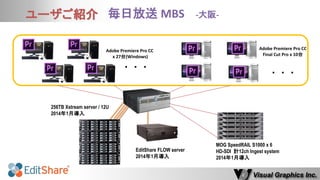

9. ユーザご紹介
毎日放送 MBS -大阪-
Adobe Premiere Pro CC
x 27台(Windows)
EditShare FLOW server
2014年1月導入
MOG SpeedRAIL S1000 x 6
HD-SDI 計12ch Ingest system
2014年1月導入
・ ・ ・
256TB Xstream server / 12U
2014年1月導入
Adobe Premiere Pro CC
Final Cut Pro x 10台
・ ・ ・

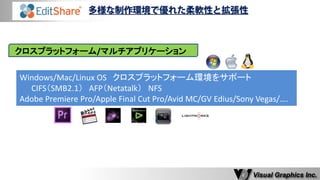

10. Windows/Mac/Linux OS クロスプラットフォーム環境をサポート
CIFS（SMB2.1） AFP（Netatalk） NFS
Adobe Premiere Pro/Apple Final Cut Pro/Avid MC/GV Edius/Sony Vegas/….
クロスプラットフォーム/マルチアプリケーション

11. ギガビット、10ギガビット、40ギガビット
最適なネットワーク構成を柔軟に採用
ハードウェアRAIDでHDD数/シャーシ数に応じてスケーラブルな性能
ハイ・パフォーマンス
0
100
200
300
1
2
3
4
5
3
6
9
12
15
14
29
42
58
70
18
35
54
70
90
26
53
78
105
130
40
80
120
160
200
60
118
180
240
300
Uncompressed HD 10bit
ProRes HQ 220
DNXHD 145
DVCPROHD 100
XDCAM HD 50
DV25
XStream ：シャーシ数別トータルストリームカウント

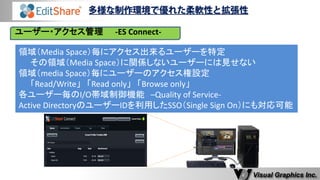

12. 領域（Media Space）毎にアクセス出来るユーザーを特定
その領域（Media Space）に関係しないユーザーには見せない
領域（media Space）毎にユーザーのアクセス権設定
「Read/Write」 「Read only」 「Browse only」
各ユーザー毎のI/O帯域制御機能 –Quality of Service-
Active DirectoryのユーザーIDを利用したSSO（Single Sign On）にも対応可能
ユーザー・アクセス管理 -ES Connect-

13. Avid 「bin ロッキング」をAvid以外で初めて開発・サポート <パテント取得>
Premiere Pro, FCPでも利用可能
プロジェクトを後から開く場合は「Read only」モードで安心
プロジェクト共有とbinロッキング

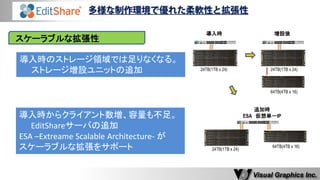

14. 導入時のストレージ領域では足りなくなる。
ストレージ増設ユニットの追加
スケーラブルな拡張性
導入時からクライアント数増、容量も不足。
EditShareサーバの追加
ESA –Extreame Scalable Architecture- が
スケーラブルな拡張をサポート
導入時
24TB(1TB x 24)
増設後
24TB(1TB x 24)
64TB(4TB x 16)
追加時
ESA 仮想単一IP
24TB(1TB x 24)
64TB(4TB x 16)

15. 高性能でスケーラビリティに優れたEditShareのフラッグシップ
中～大規模（容量、クライアント数）ユーザー向き
卓越した拡張性 16TB～320TB/XStream
卓越したスループット 10GbE or 40GbE ボンディング
Raidコントローラの並列利用（増設時）
Flow Browse x10 license, File Ingest x2 license,
Ark 50 tape slots license
ESA技術で複数のEnergyやXStreamを仮想で一元管理
XStream server
XStream server
拡張例

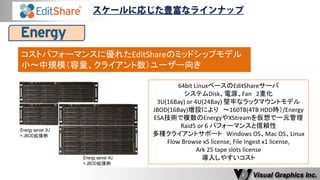

16. コストパフォーマンスに優れたEditShareのミッドシップモデル 小～中規模（容量、クライアント数）ユーザー向き
64bit LinuxベースのEditShareサーバ
システムDisk、電源、Fan 2重化
3U(16Bay) or 4U(24Bay) 堅牢なラックマウントモデル
JBOD(16Bay)増設により ～160TB(4TB HDD時）/Energy
ESA技術で複数のEnergyやXStreamを仮想で一元管理
Raid5 or 6 パフォーマンスと信頼性
多種クライアントサポート Windows OS、Mac OS、Linux
Flow Browse x5 license, File Ingest x1 license,
Ark 25 tape slots license
導入しやすいコスト
Energy server 3U
+ JBOD拡張例
Energy server 4U
+ JBOD拡張例

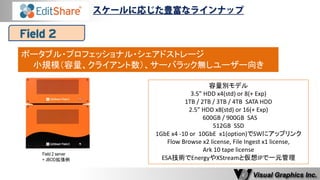

17. ポータブル・プロフェッショナル・シェアドストレージ
小規模（容量、クライアント数）、サーバラック無しユーザー向き
容量別モデル
3.5” HDD x4(std) or 8(+ Exp)
1TB / 2TB / 3TB / 4TB SATA HDD
2.5” HDD x8(std) or 16(+ Exp)
600GB / 900GB SAS
512GB SSD
1GbE x4 -10 or 10GbE x1(option)でSWにアップリンク
Flow Browse x2 license, File Ingest x1 license,
Ark 10 tape license
ESA技術でEnergyやXStreamと仮想IPで一元管理
Field 2 server
+ JBOD拡張例

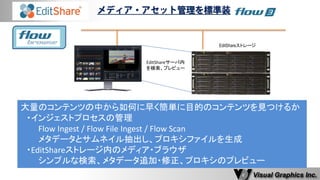

19. 大量のコンテンツの中から如何に早く簡単に目的のコンテンツを見つけるか
・インジェストプロセスの管理
Flow Ingest / Flow File Ingest / Flow Scan
メタデータとサムネイル抽出し、プロキシファイルを生成
・EditShareストレージ内のメディア・ブラウザ
シンプルな検索、メタデータ追加・修正、プロキシのプレビュー
EditShareサーバ内
を検索、プレビュー
EditShareストレージ

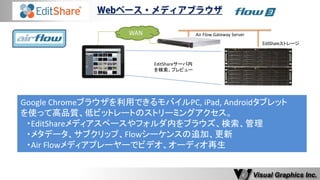

20. Google Chromeブラウザを利用できるモバイルPC, iPad, Androidタブレット
を使って高品質、低ビットレートのストリーミングアクセス。
・EditShareメディアスペースやフォルダ内をブラウズ、検索、管理
・メタデータ、サブクリップ、Flowシーケンスの追加、更新
・Air Flowメディアプレーヤーでビデオ、オーディオ再生
EditShareサーバ内
を検索、プレビュー
WAN Air Flow Gateway Server
EditShareストレージ

21. EditShareストレージ上にデータのマイグレーション・パイプラインを設計
トランスコードやQC等の各プロセスへの橋渡しを自動化することも可能
・グラフィカルなフローチャートによるテンプレート作成機能
・キューやスケジュールジョブの管理機能
センターサーバへ負荷をかけない専用サーバ<Flow Automation server>処理
Flow Automation Server トランスコーダ―
QC等
EditShareストレージ

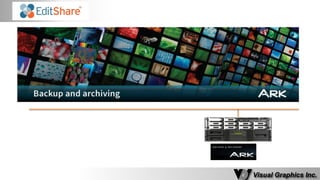

23. EditShareでは大事なコンテンツ資産をシェアドストレージからシームレスに バックアップあるいはアーカイブするソリューションを用意。
Xstream、Energy、Field2といったセンターストレージ上の「オンライン」メディア スペースを「ニアライン」ARK DISKあるいは「オフライン」ARK TAPE LTOストレー ジ（LTO5, LTO6）へ簡単にバックアップを自動化可能。
EditShareストレージ
ARK TAPE Server
LTO Autoloader

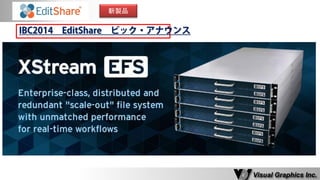

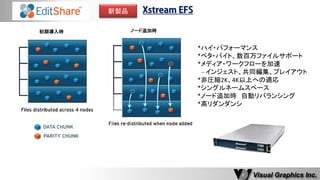

24. 新製品

25. 初期導入時
ノード追加時
*ハイ・パフォーマンス
*ペタ・バイト、数百万ファイルサポート
*メディア・ワークフローを加速
- インジェスト、共同編集、プレイアウト
*非圧縮2K、4K以上への適応
*シングルネームスペース
*ノード追加時 自動リバランシング
*高リダンダンシ
新製品
