CEDEC+KYUSHU2022の登壇資料です。 http://cedec-kyushu.jp/2022/session/12.html

1. © KLab Inc. 2022
モバイルオンラインゲームでの大規模観
戦とチート対策

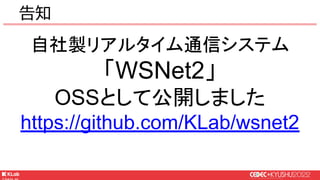

2. © KLab Inc. 2022
自社製リアルタイム通信システム
「WSNet2」
OSSとして公開しました
https://github.com/KLab/wsnet2
告知

3. © KLab Inc. 2022

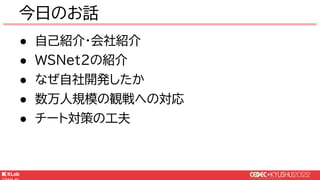

今日のお話
● 自己紹介・会社紹介
● WSNet2の紹介
● なぜ自社開発したか
● 数万人規模の観戦への対応
● チート対策の工夫

4. © KLab Inc. 2022

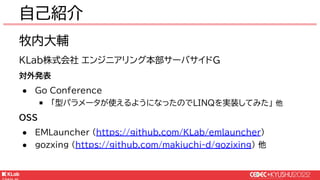

自己紹介
牧内大輔
KLab株式会社 エンジニアリング本部サーバサイドG
対外発表
● Go Conference
￭ 「型パラメータが使えるようになったのでLINQを実装してみた」 他
OSS
● EMLauncher (https://github.com/KLab/emlauncher)
● gozxing (https://github.com/makiuchi-d/gozixing) 他

5. © KLab Inc. 2022

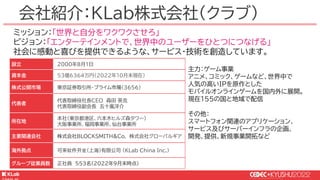

ミッション：「世界と自分をワクワクさせろ」
ビジョン：「エンターテインメントで、世界中のユーザーをひとつにつなげる」
社会に感動と喜びを提供できるような、サービス・技術を創造しています。
設立 2000年8月1日
資本金 53億6364万円（2022年10月末現在）
株式公開市場 東京証券取引所･プライム市場（3656）
代表者
代表取締役社長CEO 森田 英克
代表取締役副会長 五十嵐洋介
所在地
本社（東京都港区、六本木ヒルズ森タワー）
大阪事業所、福岡事業所、仙台事業所
主要関連会社 株式会社BLOCKSMITH&Co. 株式会社グローバルギア
海外拠点 可来软件开发（上海）有限公司 （KLab China Inc.）
グループ従業員数 正社員 553名(2022年9月末時点)
主力：ゲーム事業
アニメ、コミック、ゲームなど、世界中で
人気の高いIPを原作とした
モバイルオンラインゲームを国内外に展開。
現在155の国と地域で配信
その他：
スマートフォン関連のアプリケーション、
サービス及びサーバーインフラの企画、
開発、提供、新規事業開拓など
会社紹介：KLab株式会社（クラブ）

6. © KLab Inc. 2022
WSNet2の紹介

7. © KLab Inc. 2022
● 常時接続、クライアント同士が双方向通信
● 同じステージ（部屋）を同時に遊ぶ
￭ オンライン対戦、協力プレイなど
リアルタイム通信とは
ステージ

8. © KLab Inc. 2022
※PhotonはExit Gamesの製品です
©久保帯人／集英社・テレビ東京・ｄｅｎｔｓｕ・ぴえろ ©高橋陽一／集英社 ©高橋陽一／集英社・テレビ東京・エノキフィルム ©KLabGames
リアルタイム通信の利用
Photon (PUN)※
その他自社製
WSNet
(WSNet2の前身)

9. © KLab Inc. 2022
● サーバを介してメッセージを同期
● 特徴
○ WebSocketベース
○ C#クライアントライブラリ
■ （Unity/.NET）
○ 自動再接続、メッセージ再送
○ 柔軟な部屋検索
○ 数十万人規模の観戦
WSNet2について

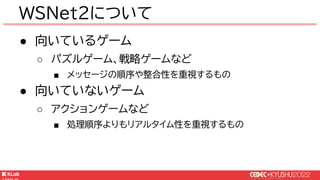

10. © KLab Inc. 2022
● 向いているゲーム
○ パズルゲーム、戦略ゲームなど
■ メッセージの順序や整合性を重視するもの
● 向いていないゲーム
○ アクションゲームなど
■ 処理順序よりもリアルタイム性を重視するもの
WSNet2について

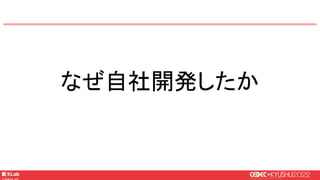

11. © KLab Inc. 2022
なぜ自社開発したか

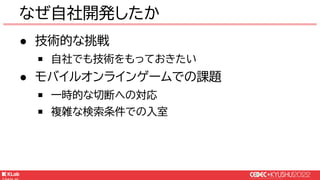

12. © KLab Inc. 2022
なぜ自社開発したか
● 技術的な挑戦
￭ 自社でも技術をもっておきたい
● モバイルオンラインゲームでの課題
￭ 一時的な切断への対応
￭ 複雑な検索条件での入室

13. © KLab Inc. 2022

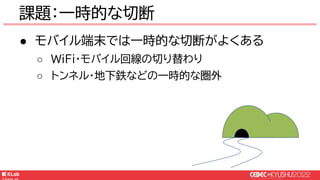

● モバイル端末では一時的な切断がよくある
○ WiFi・モバイル回線の切り替わり
○ トンネル・地下鉄などの一時的な圏外
課題：一時的な切断

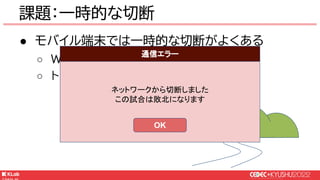

14. © KLab Inc. 2022
● モバイル端末では一時的な切断がよくある
○ WiFi・モバイル回線の切り替わり
○ トンネル・地下鉄などの一時的な圏外
課題：一時的な切断
ネットワークから切断しました
この試合は敗北になります
通信エラー
OK

15. © KLab Inc. 2022
接続で入室、切断したら退室
● サーバの実装がシンプル
● 一時的な切断で退室してしまう
￭ 再入室できたとしても退室中のメッセージが欠落
よくある実装
入室 退室 再入室 退室

16. © KLab Inc. 2022

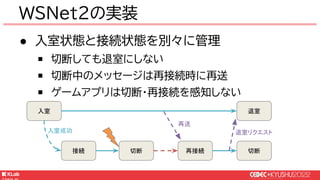

● 入室状態と接続状態を別々に管理
￭ 切断しても退室にしない
￭ 切断中のメッセージは再接続時に再送
￭ ゲームアプリは切断・再接続を感知しない
WSNet2の実装
接続 切断 再接続 切断
入室 退室
再送
退室リクエスト
入室成功

17. © KLab Inc. 2022

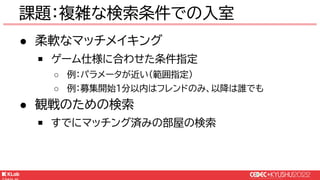

● 柔軟なマッチメイキング
￭ ゲーム仕様に合わせた条件指定
○ 例：パラメータが近い（範囲指定）
○ 例：募集開始1分以内はフレンドのみ、以降は誰でも
● 観戦のための検索
￭ すでにマッチング済みの部屋の検索
課題：複雑な検索条件での入室

18. © KLab Inc. 2022

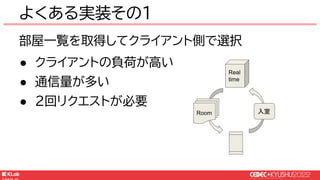

部屋一覧を取得してクライアント側で選択
● クライアントの負荷が高い
● 通信量が多い
● 2回リクエストが必要
よくある実装その1
Real
time
Room 入室

19. © KLab Inc. 2022

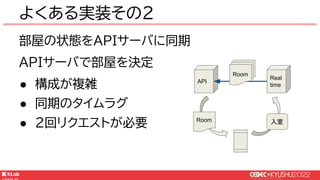

部屋の状態をAPIサーバに同期
APIサーバで部屋を決定
● 構成が複雑
● 同期のタイムラグ
● 2回リクエストが必要
よくある実装その2
API
Room 入室
Real
time
Room

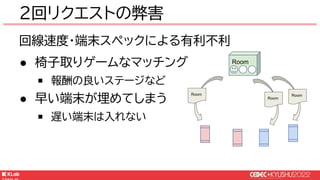

20. © KLab Inc. 2022
回線速度・端末スペックによる有利不利
● 椅子取りゲームなマッチング
￭ 報酬の良いステージなど
● 早い端末が埋めてしまう
￭ 遅い端末は入れない
2回リクエストの弊害
Room
Room
Room
Room

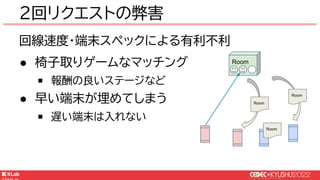

21. © KLab Inc. 2022
回線速度・端末スペックによる有利不利
● 椅子取りゲームなマッチング
￭ 報酬の良いステージなど
● 早い端末が埋めてしまう
￭ 遅い端末は入れない
2回リクエストの弊害
Room
Room
Room
Room

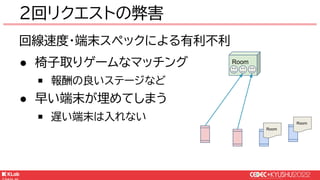

22. © KLab Inc. 2022
回線速度・端末スペックによる有利不利
● 椅子取りゲームなマッチング
￭ 報酬の良いステージなど
● 早い端末が埋めてしまう
￭ 遅い端末は入れない
2回リクエストの弊害
Room
Room
Room

23. © KLab Inc. 2022
回線速度・端末スペックによる有利不利
● 椅子取りゲームなマッチング
￭ 報酬の良いステージなど
● 早い端末が埋めてしまう
￭ 遅い端末は入れない
2回リクエストの弊害
Room

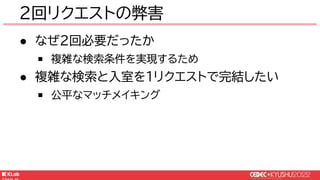

24. © KLab Inc. 2022
● なぜ2回必要だったか
￭ 複雑な検索条件を実現するため
● 複雑な検索と入室を1リクエストで完結したい
￭ 公平なマッチメイキング
2回リクエストの弊害

25. © KLab Inc. 2022

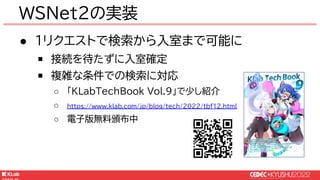

● 1リクエストで検索から入室まで可能に
￭ 接続を待たずに入室確定
￭ 複雑な条件での検索に対応
○ 「KLabTechBook Vol.9」で少し紹介
○ https://www.klab.com/jp/blog/tech/2022/tbf12.html
○ 電子版無料頒布中
WSNet2の実装

26. © KLab Inc. 2022
モバイルオンラインゲームでの課題
● 一時的な切断への対応
￭ 自動再接続とメッセージの再送
● 複雑な検索条件での入室
￭ 複雑な条件の指定に対応
￭ 1リクエストで検索から入室まで可能に
まとめ：なぜ自社開発したか

27. © KLab Inc. 2022
大規模観戦への対応

28. © KLab Inc. 2022
eスポーツへの取り組み
キャプテン翼〜たたかえドリームチーム〜
世界大会「Dream Championship」
● 2019年より毎年開催
● 2022年
￭ 12/10（土)〜11(日）
￭ 決勝トーナメント開催予定
©高橋陽一／集英社 ©高橋陽一／集英社・テレビ東京・エノキフィルム ©KLabGames

29. © KLab Inc. 2022

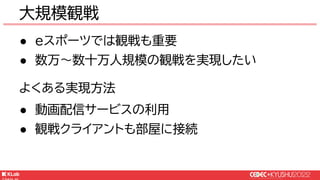

● eスポーツでは観戦も重要
● 数万〜数十万人規模の観戦を実現したい
よくある実現方法
● 動画配信サービスの利用
● 観戦クライアントも部屋に接続
大規模観戦

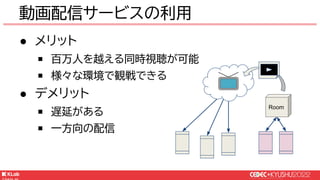

30. © KLab Inc. 2022
● メリット
￭ 百万人を越える同時視聴が可能
￭ 様々な環境で観戦できる
● デメリット
￭ 遅延がある
￭ 一方向の配信
動画配信サービスの利用
Room

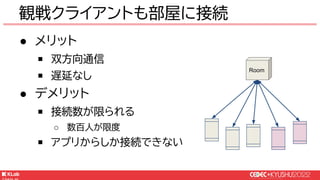

31. © KLab Inc. 2022
● メリット
￭ 双方向通信
￭ 遅延なし
● デメリット
￭ 接続数が限られる
○ 数百人が限度
￭ アプリからしか接続できない
観戦クライアントも部屋に接続
Room

32. © KLab Inc. 2022

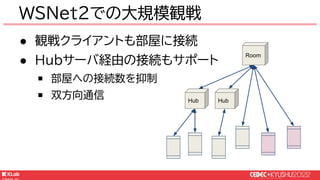

● 観戦クライアントも部屋に接続
● Hubサーバ経由の接続もサポート
￭ 部屋への接続数を抑制
￭ 双方向通信
WSNet2での大規模観戦
Hub
Hub
Room

33. © KLab Inc. 2022
部屋とクライアントで特別処理なし
● 部屋サーバとの接続
￭ 観戦クライアントとして入室
● クライアントとの接続
￭ 部屋サーバのように待ち受け
￭ クライアントは部屋同様に観戦入室
Hubサーバの仕組み
Hub
観戦入室
観戦入室 観戦入室
Room

34. © KLab Inc. 2022

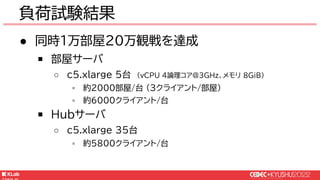

● 同時1万部屋20万観戦を達成
￭ 部屋サーバ
○ c5.xlarge 5台 （vCPU 4論理コア@3GHz、メモリ 8GiB)
▫ 約2000部屋/台 （3クライアント/部屋）
▫ 約6000クライアント/台
￭ Hubサーバ
○ c5.xlarge 35台
▫ 約5800クライアント/台
負荷試験結果

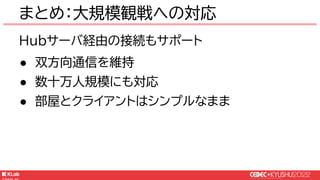

35. © KLab Inc. 2022
Hubサーバ経由の接続もサポート
● 双方向通信を維持
● 数十万人規模にも対応
● 部屋とクライアントはシンプルなまま
まとめ：大規模観戦への対応

36. © KLab Inc. 2022
チート対策の工夫

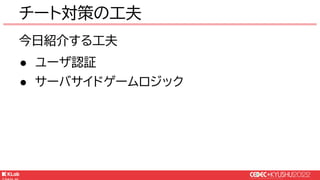

37. © KLab Inc. 2022
今日紹介する工夫
● ユーザ認証
● サーバサイドゲームロジック
チート対策の工夫

38. © KLab Inc. 2022

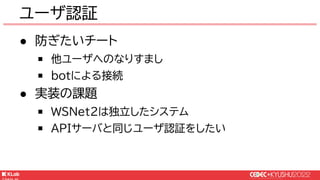

● 防ぎたいチート
￭ 他ユーザへのなりすまし
￭ botによる接続
● 実装の課題
￭ WSNet2は独立したシステム
￭ APIサーバと同じユーザ認証をしたい
ユーザ認証

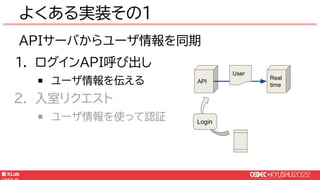

39. © KLab Inc. 2022
APIサーバからユーザ情報を同期
1. ログインAPI呼び出し
￭ ユーザ情報を伝える
2. 入室リクエスト
￭ ユーザ情報を使って認証
よくある実装その1
API
Real
time
Login
User

40. © KLab Inc. 2022

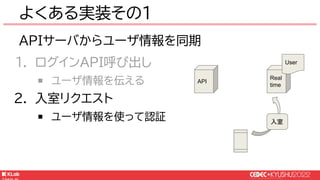

APIサーバからユーザ情報を同期
1. ログインAPI呼び出し
￭ ユーザ情報を伝える
2. 入室リクエスト
￭ ユーザ情報を使って認証
よくある実装その1
API
入室
Real
time
User

41. © KLab Inc. 2022

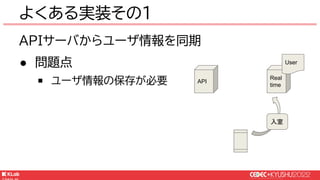

APIサーバからユーザ情報を同期
● 問題点
￭ ユーザ情報の保存が必要
よくある実装その1
API
入室
Real
time
User

42. © KLab Inc. 2022
アクセス時にAPIサーバに問い合わせ
1. 入室リクエスト
2. APIサーバに問い合わせ
￭ APIサーバが認証
よくある実装その2
API
Real
time
入室
問い合わせ

43. © KLab Inc. 2022
アクセス時にAPIサーバに問い合わせ
● 問題点
￭ 入室に時間がかかる
よくある実装その2
API
Real
time
入室
問い合わせ

44. © KLab Inc. 2022
APIサーバと通信しない方法
1. 事前に共通鍵を配置
2. 認証情報要求
￭ 鍵でハッシュを付加
3. 認証情報を付けて入室
￭ 鍵で認証情報を検証
WSNet2での実装
API
Real
time

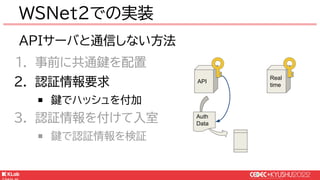

45. © KLab Inc. 2022
APIサーバと通信しない方法
1. 事前に共通鍵を配置
2. 認証情報要求
￭ 鍵でハッシュを付加
3. 認証情報を付けて入室
￭ 鍵で認証情報を検証
WSNet2での実装
API
Real
time
Auth
Data

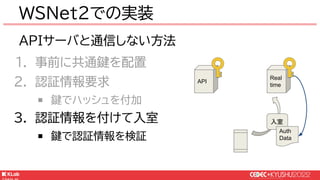

46. © KLab Inc. 2022
APIサーバと通信しない方法
1. 事前に共通鍵を配置
2. 認証情報要求
￭ 鍵でハッシュを付加
3. 認証情報を付けて入室
￭ 鍵で認証情報を検証
WSNet2での実装
API
Real
time
入室
Auth
Data

47. © KLab Inc. 2022

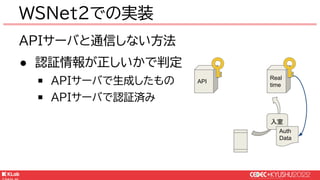

APIサーバと通信しない方法
● 認証情報が正しいかで判定
￭ APIサーバで生成したもの
￭ APIサーバで認証済み
WSNet2での実装
API
Real
time
入室
Auth
Data

48. © KLab Inc. 2022

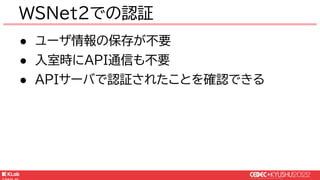

● ユーザ情報の保存が不要
● 入室時にAPI通信も不要
● APIサーバで認証されたことを確認できる
WSNet2での認証

49. © KLab Inc. 2022

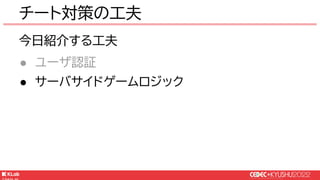

今日紹介する工夫
● ユーザ認証
● サーバサイドゲームロジック
チート対策の工夫

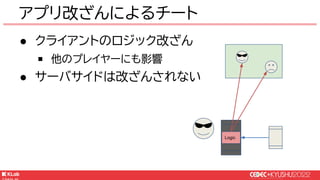

50. © KLab Inc. 2022
● クライアントのロジック改ざん
￭ 他のプレイヤーにも影響
● サーバサイドは改ざんされない
アプリ改ざんによるチート
Logic

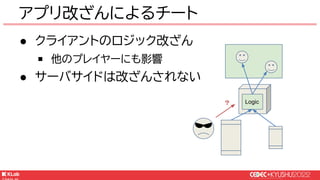

51. © KLab Inc. 2022
● クライアントのロジック改ざん
￭ 他のプレイヤーにも影響
● サーバサイドは改ざんされない
アプリ改ざんによるチート
Logic
？

52. © KLab Inc. 2022

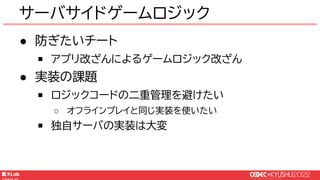

● 防ぎたいチート
￭ アプリ改ざんによるゲームロジック改ざん
● 実装の課題
￭ ロジックコードの二重管理を避けたい
○ オフラインプレイと同じ実装を使いたい
￭ 独自サーバの実装は大変
サーバサイドゲームロジック

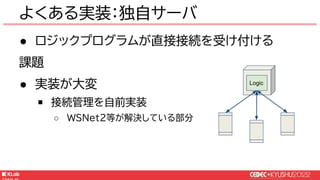

53. © KLab Inc. 2022
● ロジックプログラムが直接接続を受け付ける
課題
● 実装が大変
￭ 接続管理を自前実装
○ WSNet2等が解決している部分
よくある実装：独自サーバ
Logic

54. © KLab Inc. 2022

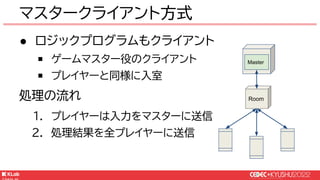

● ロジックプログラムもクライアント
￭ ゲームマスター役のクライアント
￭ プレイヤーと同様に入室
処理の流れ
1. プレイヤーは入力をマスターに送信
2. 処理結果を全プレイヤーに送信
マスタークライアント方式
Master
Room

55. © KLab Inc. 2022

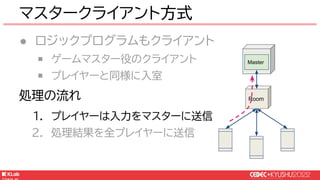

● ロジックプログラムもクライアント
￭ ゲームマスター役のクライアント
￭ プレイヤーと同様に入室
処理の流れ
1. プレイヤーは入力をマスターに送信
2. 処理結果を全プレイヤーに送信
マスタークライアント方式
Master
Room

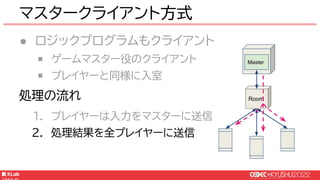

56. © KLab Inc. 2022
● ロジックプログラムもクライアント
￭ ゲームマスター役のクライアント
￭ プレイヤーと同様に入室
処理の流れ
1. プレイヤーは入力をマスターに送信
2. 処理結果を全プレイヤーに送信
マスタークライアント方式
Master
Room

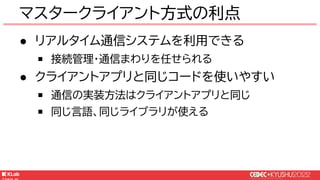

57. © KLab Inc. 2022
● リアルタイム通信システムを利用できる
￭ 接続管理・通信まわりを任せられる
● クライアントアプリと同じコードを使いやすい
￭ 通信の実装方法はクライアントアプリと同じ
￭ 同じ言語、同じライブラリが使える
マスタークライアント方式の利点

58. © KLab Inc. 2022
● .NETアプリとして実装できる
○ Unityヘッドレスモードより省オーバーヘッド
○ C#なのでUnityと同一のコードを利用できる
● 通信遅延を減らせる
○ WSNet2と近い場所で実行できる
■ AWSの同一リージョンなど
WSNet2での利点

59. © KLab Inc. 2022
● ユーザ認証
￭ APIサーバと通信しない方法
● サーバサイドゲームロジック
￭ マスタークライアント方式
まとめ：チート対策の工夫

60. © KLab Inc. 2022
まとめ

61. © KLab Inc. 2022
● なぜ自社開発したか
￭ 自動再接続による一時的な切断への対応
￭ 複雑な検索条件でも1リクエストで入室
● 大規模観戦への対応
￭ Hubサーバ経由の接続のサポート
● チート対策の工夫
￭ APIサーバと通信しないユーザ認証
￭ マスタークライアント方式のサーバサイドゲームロジック
まとめ

62. © KLab Inc. 2022

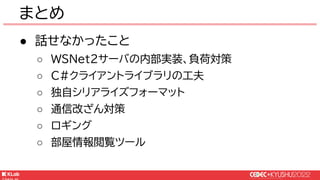

● 話せなかったこと
○ WSNet2サーバの内部実装、負荷対策
○ C#クライアントライブラリの工夫
○ 独自シリアライズフォーマット
○ 通信改ざん対策
○ ロギング
○ 部屋情報閲覧ツール
まとめ
