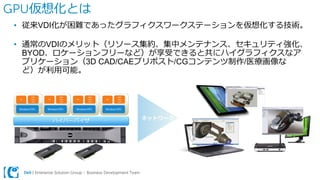

GPU仮想化とは
• 従来VDI化が困難であったグラフィクスワークステーションを仮想化する技術。
• 通常のVDIのメリット（リソース集約、集中メンテナンス、セキュリティ強化、
BYOD、ロケーションフリーなど）が享受できると共にハイグラフィクスなア
プリケーション（3D CAD/CAEプリポスト/CGコンテンツ制作/医療画像な
ど）が利用可能。
ハイパーバイザネットワーク

ソリューションアーキテクチャ
仮想専用グラフィックスアクセ
ラレーション（vDGA）
vDGAはパススルーグラフィック
スサポートとしても知られてお
り、仮想デスクトップをNVIDIA
GRID K1カードまたはK2カード
などのハイエンドディスプレイ
アダプタの物理GPUに直接マッ
ピングするテクノロジーです。
仮想共有グラフィックスアクセ
ラレーション（vSGA）
vSGAは、複数のVMで物理ハー
ドウェアのGPUを共有すること
で3Dアクセラレーションを実
現する機能を提供します。
vSGAは各VMに割り当て可能な
最大512 MBの仮想メモリをサ
ポートしており、そのうち半分
は物理GPUから直接割り当てら
れ
ます。
仮想GPU（vGPU）
vGPU™によって、NVIDIAのハードウェア支
援グラフィックスのメリットを仮想化された
ソリューションで活用することができます。
GRID vGPUテクノロジーを使用すると、各
仮想マシンのグラフィックスコマンドが、ハ
イパーバイザによる解釈なしで、直接GPUに
送られます。これにより、GPUハードウェア
でタイムスライスが行われ、共有した仮想グ
ラフィックスで最高のパフォーマンスを実現
します。複数のvGPUプロファイルを使用で
きます。

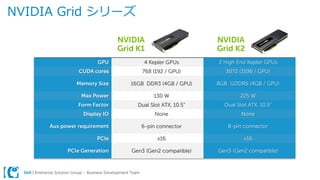

NVIDIA Grid シリーズ
GPU 4 Kepler GPUs 2 High End Kepler GPUs
CUDA cores 768 (192 / GPU) 3072 (1536 / GPU)
Memory Size 16GB DDR3 (4GB / GPU) 8GB GDDR5 (4GB / GPU)
Max Power 130 W 225 W
Form Factor Dual Slot ATX, 10.5” Dual Slot ATX, 10.5”
Display IO None None
Aux power requirement 6-pin connector 8-pin connector
PCIe x16 x16
PCIe Generation Gen3 (Gen2 compatible) Gen3 (Gen2 compatible)
NVIDIA
Grid K1
NVIDIA
Grid K2

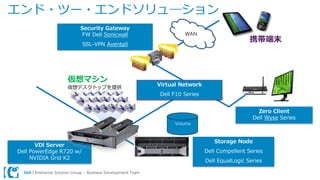

エンド・ツー・エンドソリュ―ション
Volume
仮想マシン
仮想デスクトップを提供
Virtual Network
Dell F10 Series
Storage Node
Dell Compellent Series
Dell EqualLogic Series
WAN
携帯端末
Zero Client
Dell Wyse Series
Security Gateway
FW Dell Sonicwall
SSL-VPN Aventail
VDl Server
Dell PowerEdge R720 w/
NVIDIA Grid K2

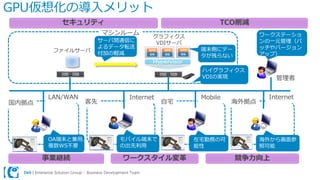

GPU仮想化の導入メリット
グラフィクス
VDIサーバ
Hypervisor
マシンルーム
国内拠点
ファイルサーバ
客先自宅
管理者
海外拠点
ワークステーショ
ンの一元管理（パ
ッチやバージョン
アップ）
サーバ間通信に
よるデータ転送
付加の軽減
端末側にデー
タが残らない
LAN/WAN MobileInternet Internet
ハイグラフィクス
VDIの実現
OA端末と兼用、
複数WS不要
モバイル端末で
の出先利用
在宅勤務の可
能性
海外から画面参
照可能
セキュリティ
事業継続
TCO削減
競争力向上ワークスタイル変革

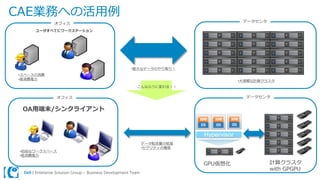

CAE業務への活用例
•大規模な計算クラスタ
•スペースの消費
•高消費電力
こんなふうに変わる！！
•膨大なデータのやり取り！
データ転送量の低減
•セクリティの確保
ユーザすべてにワークステーション
•自由なワークスペース
•低消費電力
データセンタ
オフィス
計算クラスタ
with GPGPU
OA用端末/シンクライアント
GPU仮想化
Hypervisor
データセンタオフィス

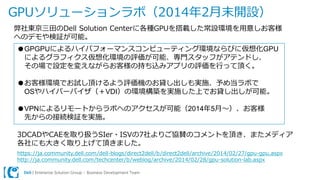

GPUソリューションラボ（2014年2月末開設）
弊社東京三田のDell Solution Centerに各種GPUを搭載した常設環境を用意しお客様
へのデモや検証が可能。
●GPGPUによるハイパフォーマンスコンピューティング環境ならびに仮想化GPU
によるグラフィクス仮想化環境の評価が可能、専門スタッフがアテンドし、
その場で設定を変えながらお客様の持ち込みアプリの評価を行って頂く。
●お客様環境でお試し頂けるよう評価機のお貸し出しも実施、予め当ラボで
OSやハイパーバイザ（＋VDI）の環境構築を実施した上でお貸し出しが可能。
●VPNによるリモートからラボへのアクセスが可能（2014年5月～）、お客様
先からの接続検証を実施。
3DCADやCAEを取り扱うSIer・ISVの7社よりご協賛のコメントを頂き、またメディア
各社にも大きく取り上げて頂きました。
https://ja.community.dell.com/dell-blogs/direct2dell/b/direct2dell/archive/2014/02/27/gpu-gpu.aspx
http://ja.community.dell.com/techcenter/b/weblog/archive/2014/02/28/gpu-solution-lab.aspx

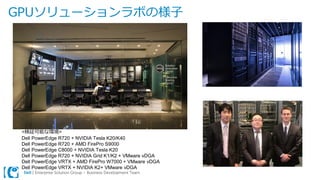

GPUソリューションラボの様子
<検証可能な環境>
Dell PowerEdge R720 + NVIDIA Tesla K20/K40
Dell PowerEdge R720 + AMD FirePro S9000
Dell PowerEdge C8000 + NVIDIA Tesla K20
Dell PowerEdge R720 + NVIDIA Grid K1/K2 + VMware vDGA
Dell PowerEdge VRTX + AMD FirePro W7000 + VMware vDGA
Dell PowerEdge VRTX + NVIDIA K2+ VMware vDGA

VMware vDGAによる検証環境

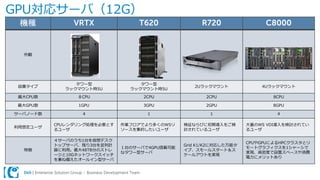

GPU対応サーバ（12G）
機種 VRTX T620 R720 C8000
外観
設置タイプ
タワー型
ラックマウント時5U
タワー型
ラックマウント時5U
2Uラックマウント 4Uラックマウント
最大CPU数８CPU 2CPU 2CPU 8CPU
最大GPU数 1GPU 3GPU 2GPU 8GPU
サーバノード数 4 1 1 4
利用想定ユーザ
CPUレンダリング処理を必要とす
るユーザ
作業フロアでより多くのWSリ
ソースを集約したいユーザ
検証ならびに初期導入をご検
討されているユーザ
大量のWS VDI導入を検討されてい
るユーザ
特徴
４サーバのうち1台を仮想デスク
トップサーバ、残り3台を並列計
算に利用。最大48TB分のストレ
ージと10Gネットワークスイッチ
を兼ね備えたオールイン型サーバ
１台のサーバで4GPU搭載可能
なタワー型サーバ
Grid K1/K2に対応した万能タ
イプ、スモールスタート＆ス
ケールアウトを実現
CPUやGPUによるHPCクラスタとリ
モートグラフィクスを1シャーシで
実現、高密度で設置スペースや消費
電力にメリットあり

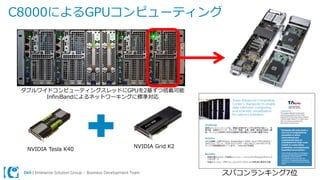

C8000によるGPUコンピューティング
ダブルワイドコンピューティングスレッドにGPUを2基ずつ搭載可能
InfiniBandによるネットワーキングに標準対応
NVIDIA Tesla K40
NVIDIA Grid K2
スパコンランキング7位

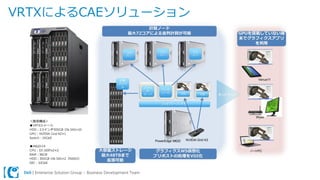

VRTXによるCAEソリューション

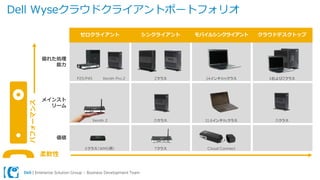

Dell Wyseクラウドクライアントポートフォリオ
パフォーマンス
柔軟性
ゼロクライアントシンクライアントモバイルシンクライアントクラウドデスクトップ
優れた処理
能力
P25/P45 Xenith Pro 2 Zクラス 14インチXmクラス XおよびZクラス
メインスト
リーム
Xenith 2 Dクラス 11.6インチXcクラス Dクラス
価値
Eクラス（WMS用） Tクラス Cloud Connect

検証事例
http://ja.community.dell.com/techcenter/b/weblog/archive/2014/06/30/3996.aspx

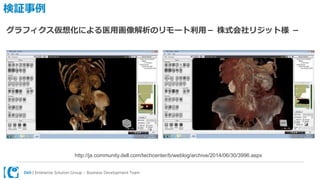

グラフィクス仮想化による医用画像解析のリモート利用－株式会社リジット様－

導入事例
某製造業CAE部門のお客様にてR720＋Grid K1+vDGA環境の実現

ソリューション事例

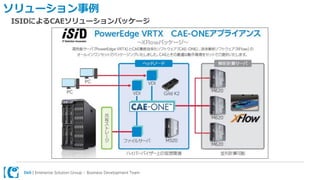

ISIDによるCAEソリューションパッケージ

デルが目指すグラフィクス仮想化ソリューション
高度な処理能力を必要とするワークロードに最適なISV認定のエンドツーエンドソリューション
ISV連携
サポート
サーバ
仮想化ソフトウェア
ネットワーク
ストレージ
Dell Wyseクライアント
GPU
サービスグラフィックを多用し、高度な
処理能力を必要とするワーク
ロードに適したハイパフォーマ
ンス
パフォーマンス • Precisionのブランドプロミスに匹敵するワークステー
ションクラスのパフォーマンス
• ユーザーやパフォーマンスのニーズに合わせて拡張しや
すい、一元化されたインフラストラクチャ
データとアプリケーションへの
安全で信頼性の高いアクセス
セキュリティと
信頼性
• ニーズに応じたアプリケーションとデータへの安全なア
クセス
• データ保護とディザスタリカバリの機能向上
• デバイスの独立性とBYOD
従業員の生産性とIT効率を向
上
効率化
• ワークステーションクラスのアプリケーションに対応する
構成を備えた、完全なエンドツーエンドソリューション
• データを効率良く共有することによってワークフローを
改善
• ワークステーションとデスクトップの一元管理
HV連携
