Dasar instrument [revisi]
Sistem instrumentasi memiliki manfaat seperti membantu operasi proses industri secara efektif dan efisien, menyediakan data dan informasi secara real-time, mempercepat proses, dan memudahkan monitoring dan evaluasi melalui integrasi sistem instrumentasi. Sistem ini terdiri dari berbagai instrumen, sensor, dan sinyal yang dapat digunakan untuk mengukur, mengendalikan, dan mengontrol variabel proses."
Dasar instrument [revisi]
- 2. KENAPA ? EFEKTIF Membantu menjalankandan mengoperasiakan suatu proses (pabrik/industri) yang melibatkan beragam peralatan EFFISIEN Sumber daya manusia yang dibutuhkan lebih efektif dan effisien dalam memastikan keberlangsungan kegiatan REAL-TIME Mampu menyajikan data dan informasi yang akurat dan respon yang sesuai secara realtime WAKTU Waktu yang diperlukan untuk melakukan suatu tindakan atau proses jauh lebih cepat. MONITORING Sistem instrumentasi yang terintegrasi memberikan kemudahan kepada pihak yang berkepentingan (Operator/ Perusahaan) untuk dilakukan monitoring dan evaluasi terhadap suatu variabel Icon Source :
- 3. INSTRUMENTASI INSTRUMEN • Peralatan yangdigunakan untuk mengukur, mengontrol atau keduanya dari suatu variabel proses. Instrument meliputi Sensor, Final Control Element, Computing Device, Electrical INSTRUMENTASI • Kumpulan instrumen atau bentuk pengaplikasiannya yang digunakan untuk mengamati (observe), pengukuran (measure), kendali (kontrol) atau gabungan dari itu. FUNGSI INSTRUMENTASI • Mengukur dan atau mengendalikan variabel proses (pressure, temperature, rate of flow, dan level).
- 4. SENSOR & TRANSDUCER1 SENSOR Bagianinstrumen yang merasakan dan menyesuaikan nilai besaran suatu proses kedalam suatu kondisi tertentu. TRANSDUCER Istilah untuk suatu device yang menerima dan mengubah informasi besaran tertentu (fisis) kedalam bentuk lain berupa sinyal output.

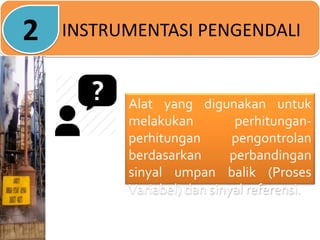

- 5. INSTRUMENTASI PENGENDALI Alat yangdigunakan untuk melakukan perhitungan- perhitungan pengontrolan berdasarkan perbandingan sinyal umpan balik (Proses Variabel) dan sinyal referensi. 2
- 6. INSTRUMENTASI KONTROL AKHIR Perangkat yangdigunakan untuk mengontrol suatu variabel dari suatu control loop berdasarkan sinyal kontrol. Biasanya perangkat kontrol akhir adalah berupa control control valve. 3

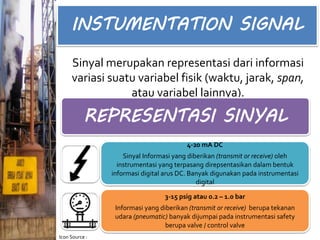

- 7. INSTUMENTATION SIGNAL Sinyal merupakanrepresentasi dari informasi variasi suatu variabel fisik (waktu, jarak, span, atau variabel lainnya). REPRESENTASI SINYAL 4-20 mA DC Sinyal Informasi yang diberikan (transmit or receive) oleh instrumentasi yang terpasang direpsentasikan dalam bentuk informasi digital arus DC. Banyak digunakan pada instrumentasi digital 3-15 psig atau 0.2 – 1.0 bar Informasi yang diberikan (transmit or receive) berupa tekanan udara (pneumatic) banyak dijumpai pada instrumentasi safety berupa valve / control valve Icon Source :
- 8. INSTRUMENTATION SIGNAL (Purely) Analog Sinyal diterimasecara langsung dalam bentuk analog. Konversi Signal Sinyal analog dikonversikan kedalam bentuk sinyal dan diimplementasikan oleh suatu sistem sebagai instrument digital. (Purely) Digital Input dan Output adalah dalam bentuk digital (Digital-to- Digital).
- 9. INSTRUMENTATION SIGNAL Dua pertimbangan utamadari penggunaan instrument digital pada industry : 1. Kemudahan Komunikasi Remote instrument, Field Instrument;Wireless, Fiber Wireless, Fiber Optic, Microwave. 2. Penyimpanan informasi Kapasistas atau kemampuan yang besar dalam menyimpan informasi.

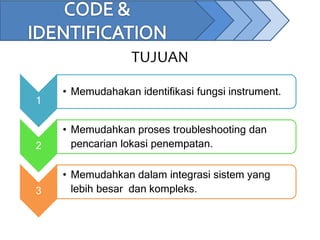

- 11. TUJUAN 1 • Memudahakan identifikasifungsi instrument. 2 • Memudahkan proses troubleshooting dan pencarian lokasi penempatan. 3 • Memudahkan dalam integrasi sistem yang lebih besar dan kompleks.

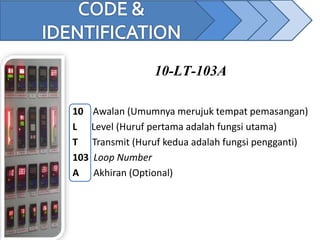

- 12. 10-LT-103A 10 Awalan (Umumnyamerujuk tempat pemasangan) L Level (Huruf pertama adalah fungsi utama) T Transmit (Huruf kedua adalah fungsi pengganti) 103 Loop Number A Akhiran (Optional)

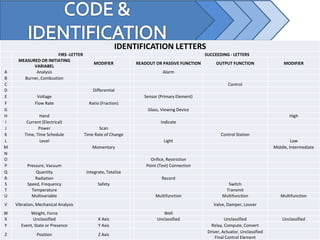

- 13. IDENTIFICATION LETTERS FIRS -LETTERSUCCEEDING - LETTERS MEASURED OR INITIATING VARIABEL MODIFIER READOUT OR PASSIVE FUNCTION OUTPUT FUNCTION MODIFIER A Analysis Alarm B Burner, Combustion C Control D Differential E Voltage Sensor (Primary Element) F Flow Rate Ratio (Fraction) G Glass, Viewing Device H Hand High I Current (Electrical) Indicate J Power Scan K Time, Time Schedule Time Rate of Change Control Station L Level Light Low M Momentary Middle, Intermediate N O Orifice, Restriction P Pressure, Vacuum Point (Test) Connection Q Quantity Integrate, Totalize R Radiation Record S Speed, Frequency Safety Switch T Temperature Transmit U Multivariable Multifunction Multifunction Multifunction V Vibration, Mechanical Analysis Valve, Damper, Louver W Weight, Force Well X Unclassified X Axis Unclassified Unclassified Unclassified Y Event, State or Presence Y Axis Relay, Compute, Convert Z Position Z Axis Driver, Actuator, Unclassified Final Control Element

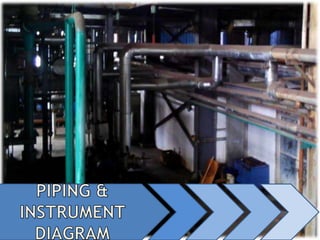

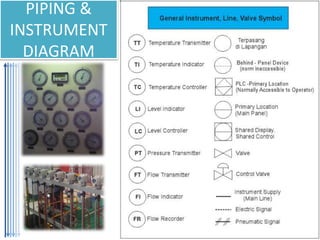

- 14.

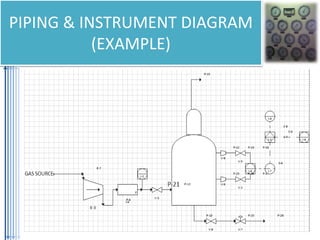

- 15. PIPING & INSTRUMENTDIAGRAM (EXAMPLE)
- 16. ALARM MANAGEMENT SYSTEM Safety InstrumentShutdown High Level Alarm Alarm Alert Normal Operating Point Icon Source : www.flacticon.
- 17. Reference H.Eren, Electronic PortableInstruments, London: CRC Press, 2012. S.Alan, Measurment & Instrumentation Principles, Oxford : Butterworth Heinemann, 2001. Instrumentation StandartANSI/ISA 5.1-1984. G.Bela, Instrument Engineers’ Handbook : Process Control and OptimizationVol.II, CRC Press. 2006.
