Dokumen ini membahas dasar-dasar konstruksi kayu, termasuk sambungan dan hubungan kayu yang harus memenuhi syarat kekokohan. Terdapat berbagai jenis sambungan yang digunakan tergantung arah kayu dan gaya yang bekerja, serta metode penghitungan beban menggunakan Allowable Stress Design (ASD). Pengetahuan ini penting untuk memastikan kekuatan dan keawetan struktur kayu dalam konstruksi.

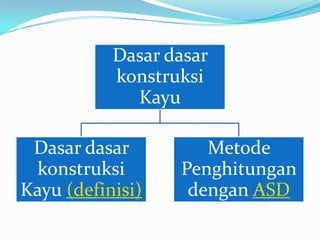

2. Dasar dasar
konstruksi
Kayu
Dasar dasar
konstruksi
Kayu (definisi)
Metode
Penghitungan
dengan ASD

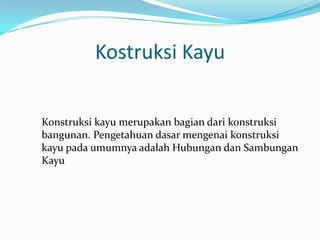

3. Kostruksi Kayu
Konstruksi kayu merupakan bagian dari konstruksi
bangunan. Pengetahuan dasar mengenai konstruksi
kayu pada umumnya adalah Hubungan dan Sambungan
Kayu

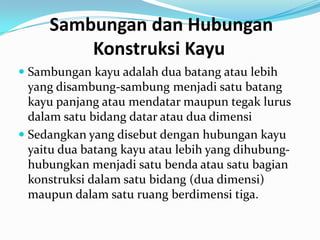

4. Sambungan dan Hubungan
Konstruksi Kayu
 Sambungan kayu adalah dua batang atau lebih
yang disambung-sambung menjadi satu batang
kayu panjang atau mendatar maupun tegak lurus
dalam satu bidang datar atau dua dimensi
 Sedangkan yang disebut dengan hubungan kayu
yaitu dua batang kayu atau lebih yang dihubung-
hubungkan menjadi satu benda atau satu bagian
konstruksi dalam satu bidang (dua dimensi)
maupun dalam satu ruang berdimensi tiga.

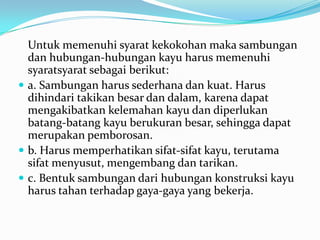

5. Untuk memenuhi syarat kekokohan maka sambungan
dan hubungan-hubungan kayu harus memenuhi
syaratsyarat sebagai berikut:
 a. Sambungan harus sederhana dan kuat. Harus
dihindari takikan besar dan dalam, karena dapat
mengakibatkan kelemahan kayu dan diperlukan
batang-batang kayu berukuran besar, sehingga dapat
merupakan pemborosan.
 b. Harus memperhatikan sifat-sifat kayu, terutama
sifat menyusut, mengembang dan tarikan.
 c. Bentuk sambungan dari hubungan konstruksi kayu
harus tahan terhadap gaya-gaya yang bekerja.

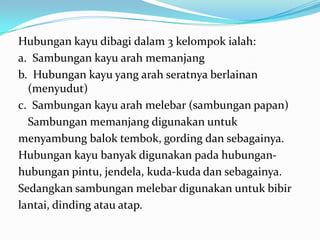

6. Hubungan kayu dibagi dalam 3 kelompok ialah:
a. Sambungan kayu arah memanjang
b. Hubungan kayu yang arah seratnya berlainan
(menyudut)
c. Sambungan kayu arah melebar (sambungan papan)
Sambungan memanjang digunakan untuk
menyambung balok tembok, gording dan sebagainya.
Hubungan kayu banyak digunakan pada hubungan-
hubungan pintu, jendela, kuda-kuda dan sebagainya.
Sedangkan sambungan melebar digunakan untuk bibir
lantai, dinding atau atap.

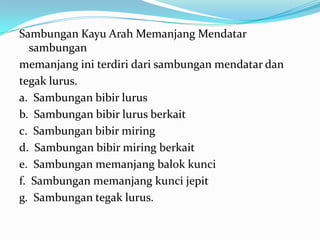

7. Sambungan Kayu Arah Memanjang Mendatar
sambungan
memanjang ini terdiri dari sambungan mendatar dan
tegak lurus.
a. Sambungan bibir lurus
b. Sambungan bibir lurus berkait
c. Sambungan bibir miring
d. Sambungan bibir miring berkait
e. Sambungan memanjang balok kunci
f. Sambungan memanjang kunci jepit
g. Sambungan tegak lurus.

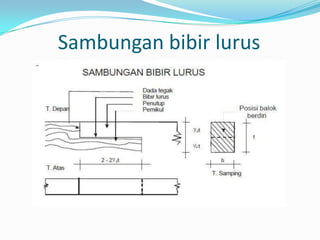

8. Sambungan bibir lurus

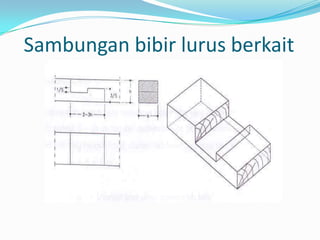

9. Sambungan bibir lurus berkait

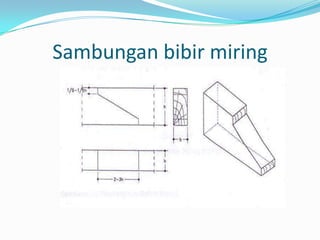

10. Sambungan bibir miring

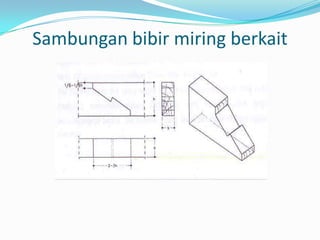

11. Sambungan bibir miring berkait

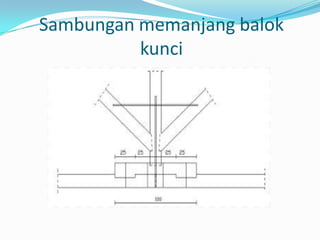

12. Sambungan memanjang balok
kunci

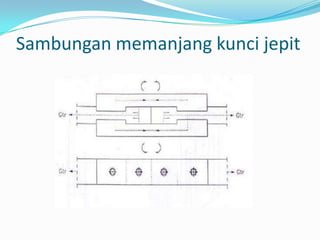

13. Sambungan memanjang kunci jepit

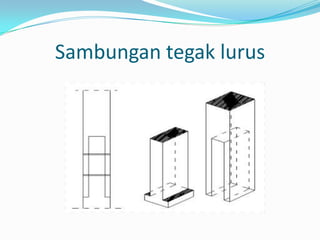

14. Sambungan tegak lurus

15. Sambungan kayu arah melebar

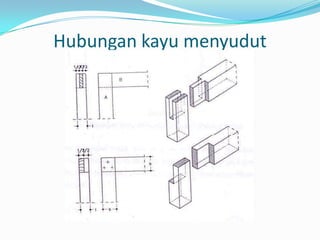

16. Hubungan kayu menyudut

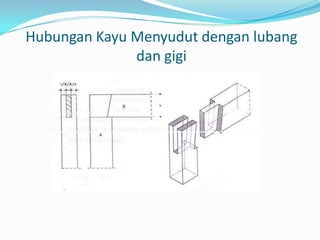

17. Hubungan Kayu Menyudut dengan lubang
dan gigi

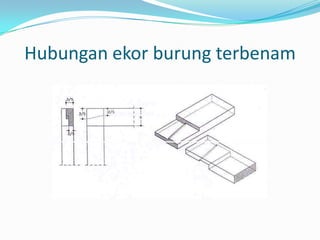

18. Hubungan ekor burung terbenam

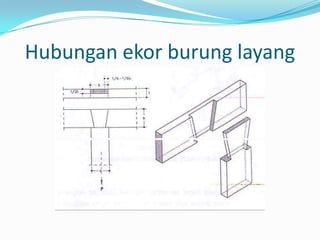

19. Hubungan ekor burung layang

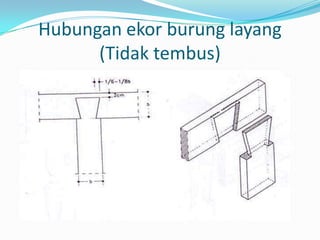

20. Hubungan ekor burung layang
(Tidak tembus)

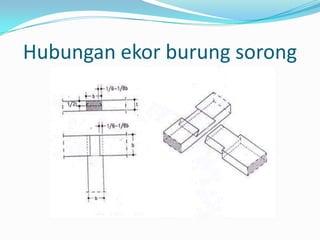

21. Hubungan ekor burung sorong

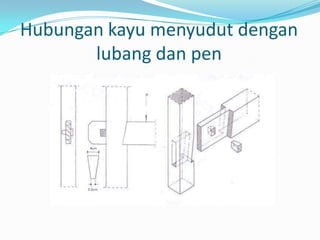

22. Hubungan kayu menyudut dengan
lubang dan pen

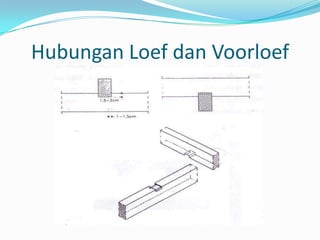

23. Hubungan Loef dan Voorloef

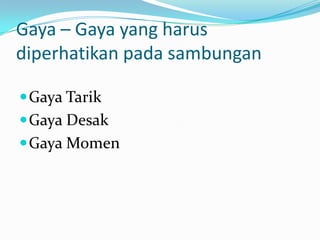

24. Gaya – Gaya yang harus
diperhatikan pada sambungan
Gaya Tarik
Gaya Desak
Gaya Momen

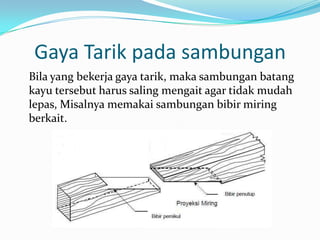

25. Gaya Tarik pada sambungan
Bila yang bekerja gaya tarik, maka sambungan batang
kayu tersebut harus saling mengait agar tidak mudah
lepas, Misalnya memakai sambungan bibir miring
berkait.

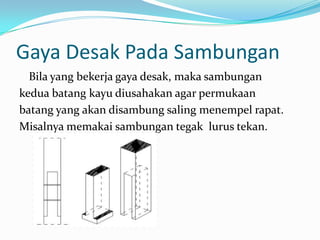

26. Gaya Desak Pada Sambungan
Bila yang bekerja gaya desak, maka sambungan
kedua batang kayu diusahakan agar permukaan
batang yang akan disambung saling menempel rapat.
Misalnya memakai sambungan tegak lurus tekan.

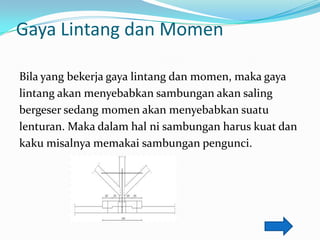

27. Gaya Lintang dan Momen
Bila yang bekerja gaya lintang dan momen, maka gaya
lintang akan menyebabkan sambungan akan saling
bergeser sedang momen akan menyebabkan suatu
lenturan. Maka dalam hal ni sambungan harus kuat dan
kaku misalnya memakai sambungan pengunci.

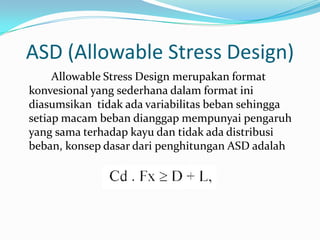

28. ASD (Allowable Stress Design)
Allowable Stress Design merupakan format
konvesional yang sederhana dalam format ini
diasumsikan tidak ada variabilitas beban sehingga
setiap macam beban dianggap mempunyai pengaruh
yang sama terhadap kayu dan tidak ada distribusi
beban, konsep dasar dari penghitungan ASD adalah

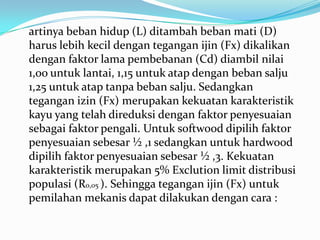

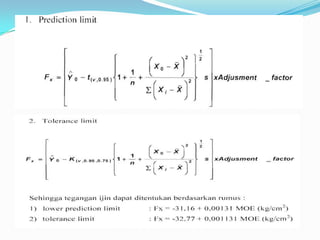

29. artinya beban hidup (L) ditambah beban mati (D)
harus lebih kecil dengan tegangan ijin (Fx) dikalikan
dengan faktor lama pembebanan (Cd) diambil nilai
1,oo untuk lantai, 1,15 untuk atap dengan beban salju
1,25 untuk atap tanpa beban salju. Sedangkan
tegangan izin (Fx) merupakan kekuatan karakteristik
kayu yang telah direduksi dengan faktor penyesuaian
sebagai faktor pengali. Untuk softwood dipilih faktor
penyesuaian sebesar ½ ,1 sedangkan untuk hardwood
dipilih faktor penyesuaian sebesar ½ ,3. Kekuatan
karakteristik merupakan 5% Exclution limit distribusi
populasi (R0,05 ). Sehingga tegangan ijin (Fx) untuk
pemilahan mekanis dapat dilakukan dengan cara :
