pintu dan jendela
- 1. Struktur Konstruksi :Kusen Nama : mershan Hadinata NRP : 142016040 Doesen Pembimbing : Zulfikri, S.T, M,T Universitas Muhammadiyah Palembang Prodi Arsitektur 2016

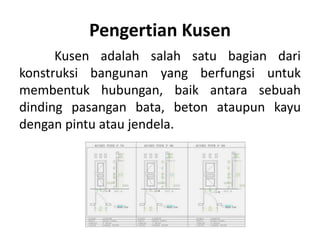

- 2. Pengertian Kusen Kusen adalahsalah satu bagian dari konstruksi bangunan yang berfungsi untuk membentuk hubungan, baik antara sebuah dinding pasangan bata, beton ataupun kayu dengan pintu atau jendela.

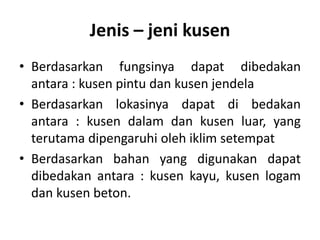

- 3. Jenis – jenikusen • Berdasarkan fungsinya dapat dibedakan antara : kusen pintu dan kusen jendela • Berdasarkan lokasinya dapat di bedakan antara : kusen dalam dan kusen luar, yang terutama dipengaruhi oleh iklim setempat • Berdasarkan bahan yang digunakan dapat dibedakan antara : kusen kayu, kusen logam dan kusen beton.

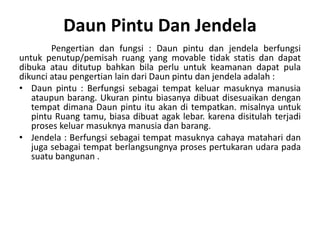

- 4. Daun Pintu DanJendela Pengertian dan fungsi : Daun pintu dan jendela berfungsi untuk penutup/pemisah ruang yang movable tidak statis dan dapat dibuka atau ditutup bahkan bila perlu untuk keamanan dapat pula dikunci atau pengertian lain dari Daun pintu dan jendela adalah : • Daun pintu : Berfungsi sebagai tempat keluar masuknya manusia ataupun barang. Ukuran pintu biasanya dibuat disesuaikan dengan tempat dimana Daun pintu itu akan di tempatkan. misalnya untuk pintu Ruang tamu, biasa dibuat agak lebar. karena disitulah terjadi proses keluar masuknya manusia dan barang. • Jendela : Berfungsi sebagai tempat masuknya cahaya matahari dan juga sebagai tempat berlangsungnya proses pertukaran udara pada suatu bangunan .

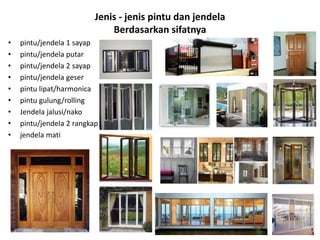

- 5. Jenis - jenispintu dan jendela Berdasarkan sifatnya • pintu/jendela 1 sayap • pintu/jendela putar • pintu/jendela 2 sayap • pintu/jendela geser • pintu lipat/harmonica • pintu gulung/rolling • Jendela jalusi/nako • pintu/jendela 2 rangkap • jendela mati

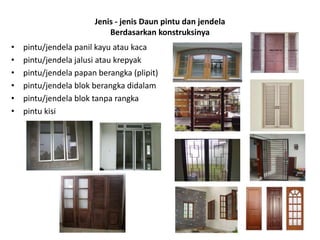

- 6. Jenis - jenisDaun pintu dan jendela Berdasarkan konstruksinya • pintu/jendela panil kayu atau kaca • pintu/jendela jalusi atau krepyak • pintu/jendela papan berangka (plipit) • pintu/jendela blok berangka didalam • pintu/jendela blok tanpa rangka • pintu kisi
- 7. Jenis – jeniskusen pintu dan jendela Berdasarkan penggunaan bahan • pintu/jendela kayu • pintu/jendela logam atau alumunium

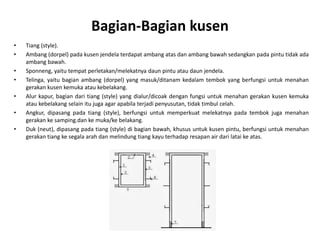

- 8. Bagian-Bagian kusen • Tiang(style). • Ambang (dorpel) pada kusen jendela terdapat ambang atas dan ambang bawah sedangkan pada pintu tidak ada ambang bawah. • Sponneng, yaitu tempat perletakan/melekatnya daun pintu atau daun jendela. • Telinga, yaitu bagian ambang (dorpel) yang masuk/ditanam kedalam tembok yang berfungsi untuk menahan gerakan kusen kemuka atau kebelakang. • Alur kapur, bagian dari tiang (style) yang dialur/dicoak dengan fungsi untuk menahan gerakan kusen kemuka atau kebelakang selain itu juga agar apabila terjadi penyusutan, tidak timbul celah. • Angkur, dipasang pada tiang (style), berfungsi untuk memperkuat melekatnya pada tembok juga menahan gerakan ke samping.dan ke muka/ke belakang. • Duk (neut), dipasang pada tiang (style) di bagian bawah, khusus untuk kusen pintu, berfungsi untuk menahan gerakan tiang ke segala arah dan melindung tiang kayu terhadap resapan air dari latai ke atas.

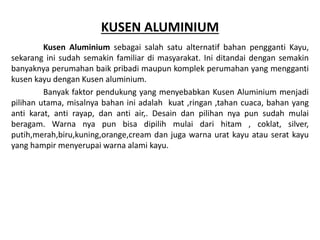

- 9. KUSEN ALUMINIUM Kusen Aluminiumsebagai salah satu alternatif bahan pengganti Kayu, sekarang ini sudah semakin familiar di masyarakat. Ini ditandai dengan semakin banyaknya perumahan baik pribadi maupun komplek perumahan yang mengganti kusen kayu dengan Kusen aluminium. Banyak faktor pendukung yang menyebabkan Kusen Aluminium menjadi pilihan utama, misalnya bahan ini adalah kuat ,ringan ,tahan cuaca, bahan yang anti karat, anti rayap, dan anti air,. Desain dan pilihan nya pun sudah mulai beragam. Warna nya pun bisa dipilih mulai dari hitam , coklat, silver, putih,merah,biru,kuning,orange,cream dan juga warna urat kayu atau serat kayu yang hampir menyerupai warna alami kayu.

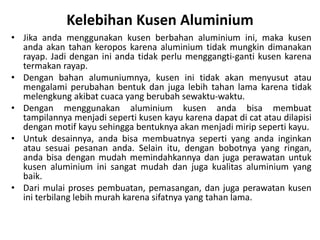

- 10. Kelebihan Kusen Aluminium •Jika anda menggunakan kusen berbahan aluminium ini, maka kusen anda akan tahan keropos karena aluminium tidak mungkin dimanakan rayap. Jadi dengan ini anda tidak perlu menggangti-ganti kusen karena termakan rayap. • Dengan bahan alumuniumnya, kusen ini tidak akan menyusut atau mengalami perubahan bentuk dan juga lebih tahan lama karena tidak melengkung akibat cuaca yang berubah sewaktu-waktu. • Dengan menggunakan aluminium kusen anda bisa membuat tampilannya menjadi seperti kusen kayu karena dapat di cat atau dilapisi dengan motif kayu sehingga bentuknya akan menjadi mirip seperti kayu. • Untuk desainnya, anda bisa membuatnya seperti yang anda inginkan atau sesuai pesanan anda. Selain itu, dengan bobotnya yang ringan, anda bisa dengan mudah memindahkannya dan juga perawatan untuk kusen aluminium ini sangat mudah dan juga kualitas aluminium yang baik. • Dari mulai proses pembuatan, pemasangan, dan juga perawatan kusen ini terbilang lebih murah karena sifatnya yang tahan lama.
- 11. Kelemahan Kusen Aluminium •Kusen ini memiliki bentuk yang sangat terbatas karena hanya menuruti standar yang dimiliki oleh pabrik. Biasanya hanya terbatas bentuk yang minimalis dan juga klasik. Oleh karena itu variasinya tidak bisa banyak anda temukan di toko alumunium manapun. • Teknik pemasangan yang digunakan bernama fischer yaitu teknik dimana sekrup fishcer tersebut ditanamkan bersama kusen yang merapat ke arah tembok di sekeliling kusen pintu. Jadi untuk menggunakan teknik ini, jika ada satu saja kesalahan maka akibatnya sangat fatal. Oleh karena itu betul- betul dibutuhkan keahlian dalam memasang.

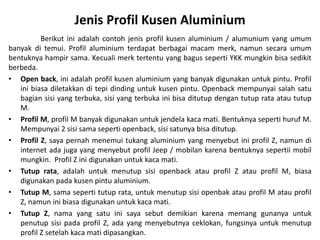

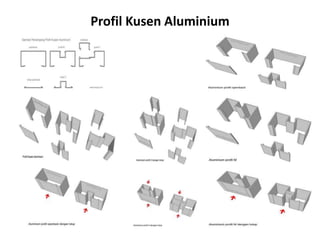

- 12. Jenis Profil KusenAluminium Berikut ini adalah contoh jenis profil kusen aluminium / alumunium yang umum banyak di temui. Profil aluminium terdapat berbagai macam merk, namun secara umum bentuknya hampir sama. Kecuali merk tertentu yang bagus seperti YKK mungkin bisa sedikit berbeda. • Open back, ini adalah profil kusen aluminium yang banyak digunakan untuk pintu. Profil ini biasa diletakkan di tepi dinding untuk kusen pintu. Openback mempunyai salah satu bagian sisi yang terbuka, sisi yang terbuka ini bisa ditutup dengan tutup rata atau tutup M. • Profil M, profil M banyak digunakan untuk jendela kaca mati. Bentuknya seperti huruf M. Mempunyai 2 sisi sama seperti openback, sisi satunya bisa ditutup. • Profil Z, saya pernah menemui tukang aluminium yang menyebut ini profil Z, namun di internet ada juga yang menyebut profil Jeep / mobilan karena bentuknya sepertii mobil mungkin. Profil Z ini digunakan untuk kaca mati. • Tutup rata, adalah untuk menutup sisi openback atau profil Z atau profil M, biasa digunakan pada kusen pintu aluminium. • Tutup M, sama seperti tutup rata, untuk menutup sisi openbak atau profil M atau profil Z, namun ini biasa digunakan untuk kaca mati. • Tutup Z, nama yang satu ini saya sebut demikian karena memang gunanya untuk penutup sisi pada profil Z, ada yang menyebutnya ceklokan, fungsinya untuk menutup profil Z setelah kaca mati dipasangkan.
- 13.
- 14.
- 15.
