関東コンピュータビジョン勉強会
- 1. 第28回コンピュータビジョン勉強会＠関東 コンピュータビジョン最先端ガイド5 第２章 複数画像からの三次元復元 #2 カメラパラメータ推定 東京大学情報理工M1 伊神 大貴<@_Nonane_>

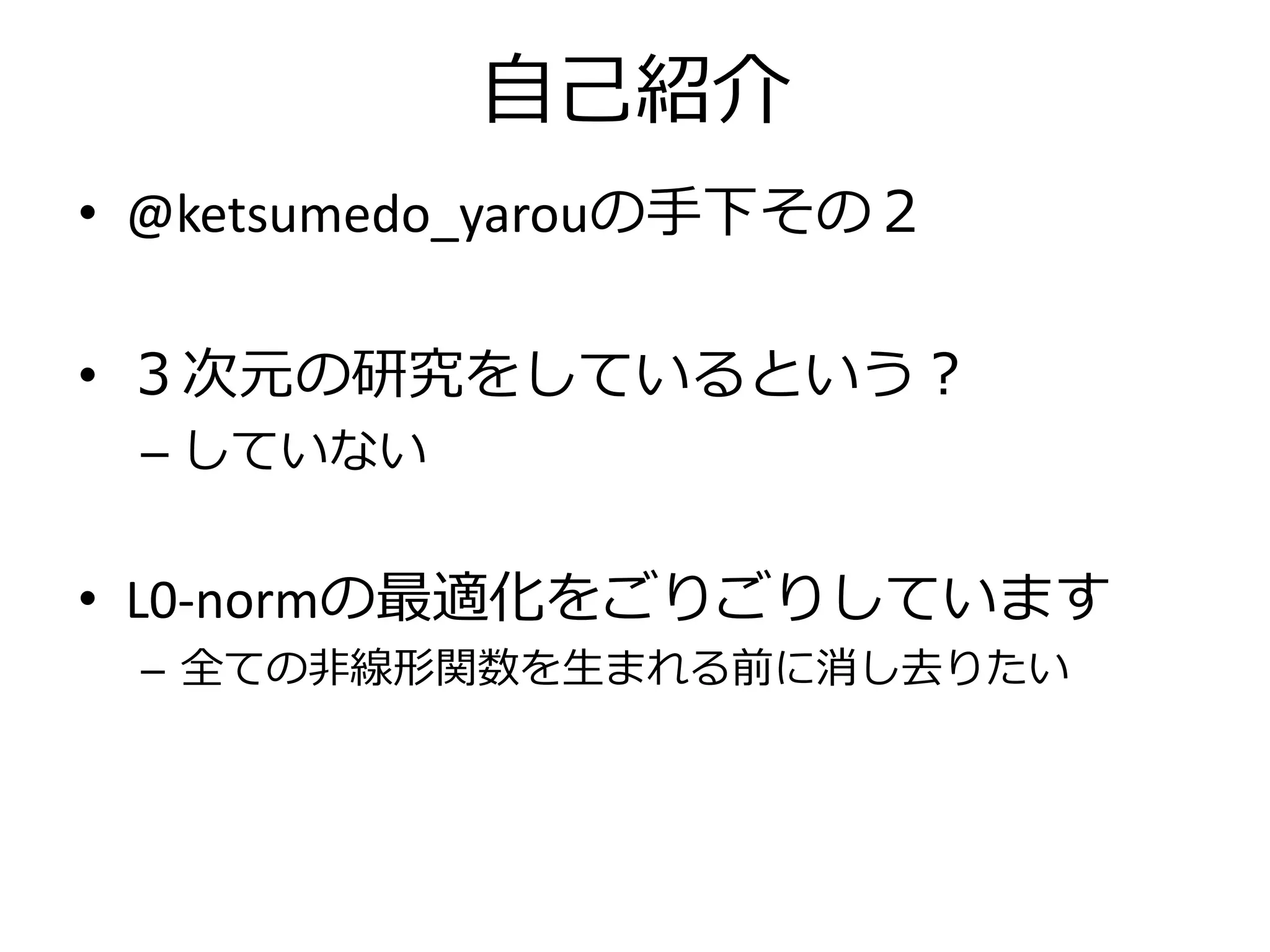

- 2. 自己紹介 • @ketsumedo_yarouの手下その２ • ３次元の研究をしているという？ –していない • L0-normの最適化をごりごりしています – 全ての非線形関数を生まれる前に消し去りたい

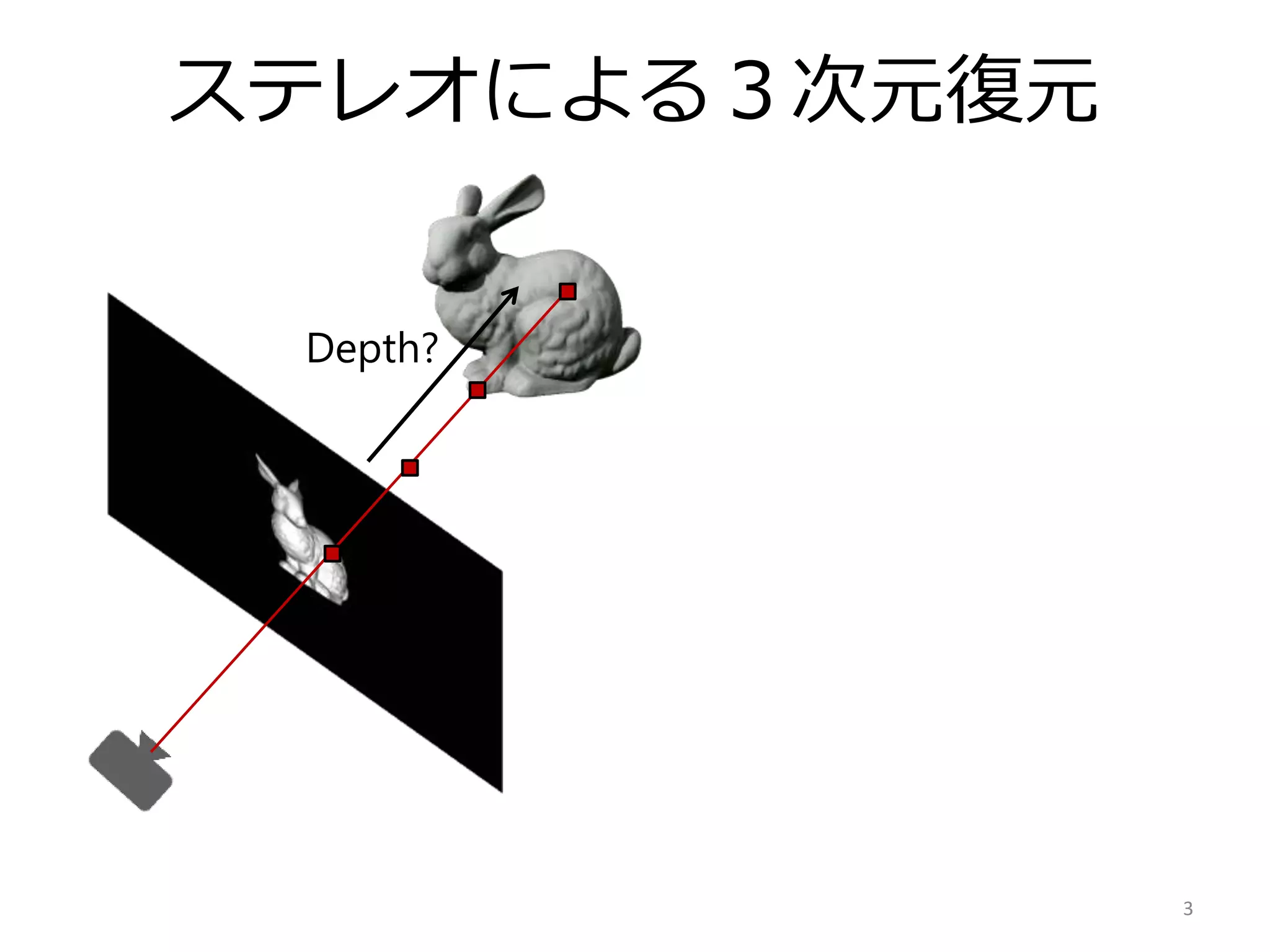

- 3.
- 4.

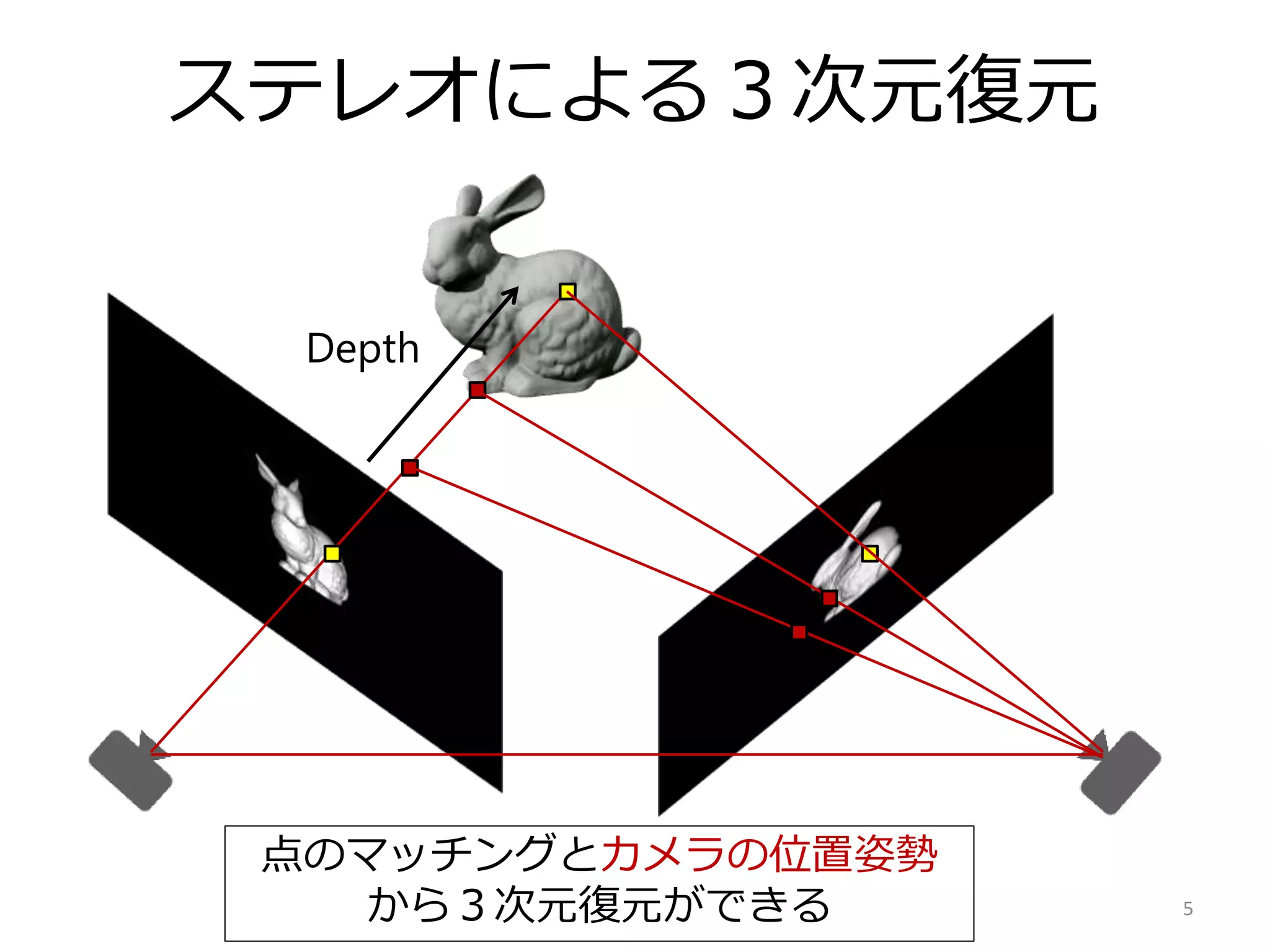

- 5.

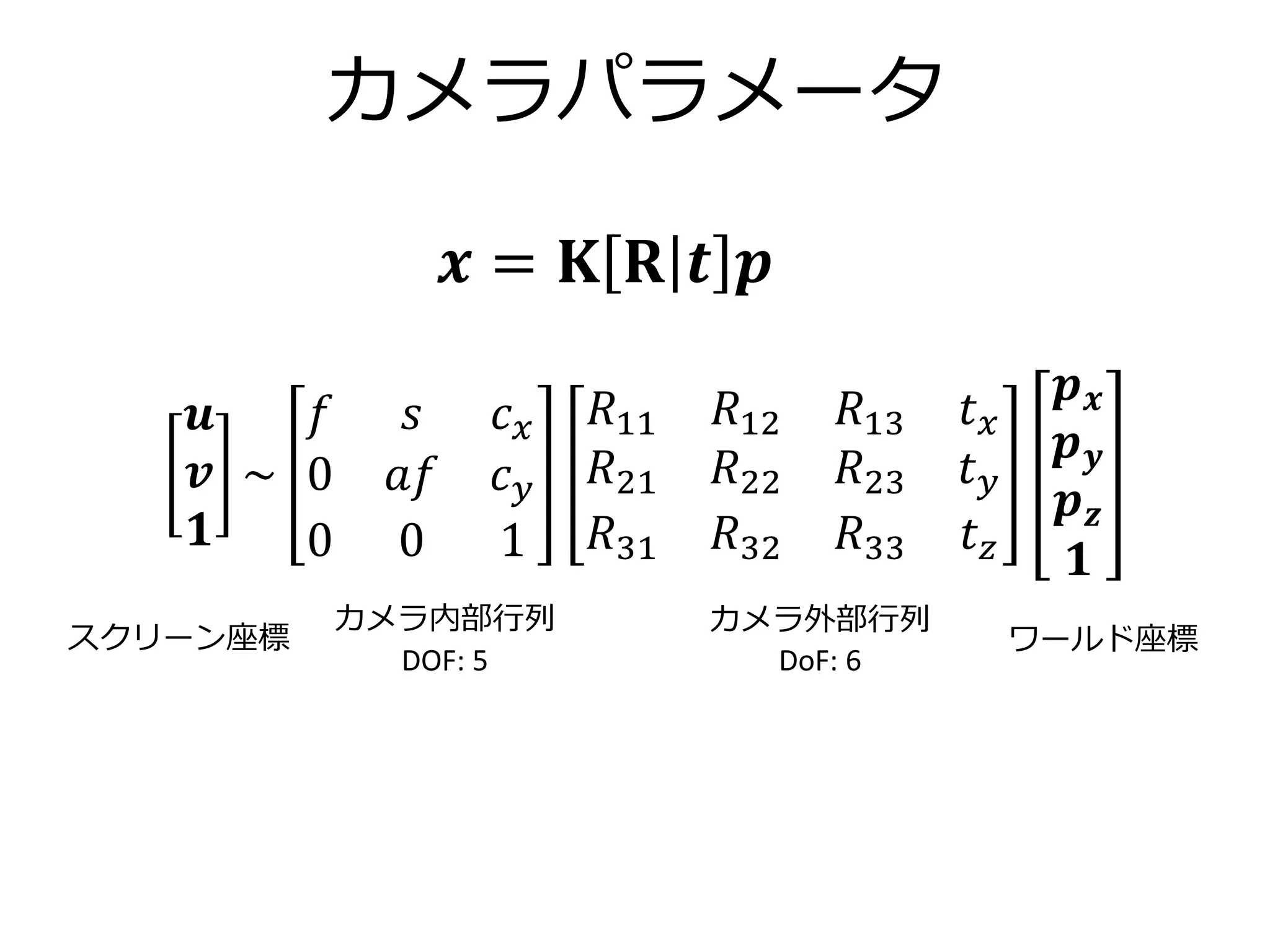

- 6. カメラパラメータ スクリーン座標 ワールド座標 𝒙 =𝐊 𝐑 𝒕 𝒑 𝒖 𝒗 𝟏 ~ 𝑓 𝑠 𝑐 𝑥 0 𝑎𝑓 𝑐 𝑦 0 0 1 𝑅11 𝑅12 𝑅13 𝑡 𝑥 𝑅21 𝑅22 𝑅23 𝑡 𝑦 𝑅31 𝑅32 𝑅33 𝑡 𝑧 𝒑 𝒙 𝒑 𝒚 𝒑 𝒛 𝟏 カメラ内部行列 DOF: 5 カメラ外部行列 DoF: 6

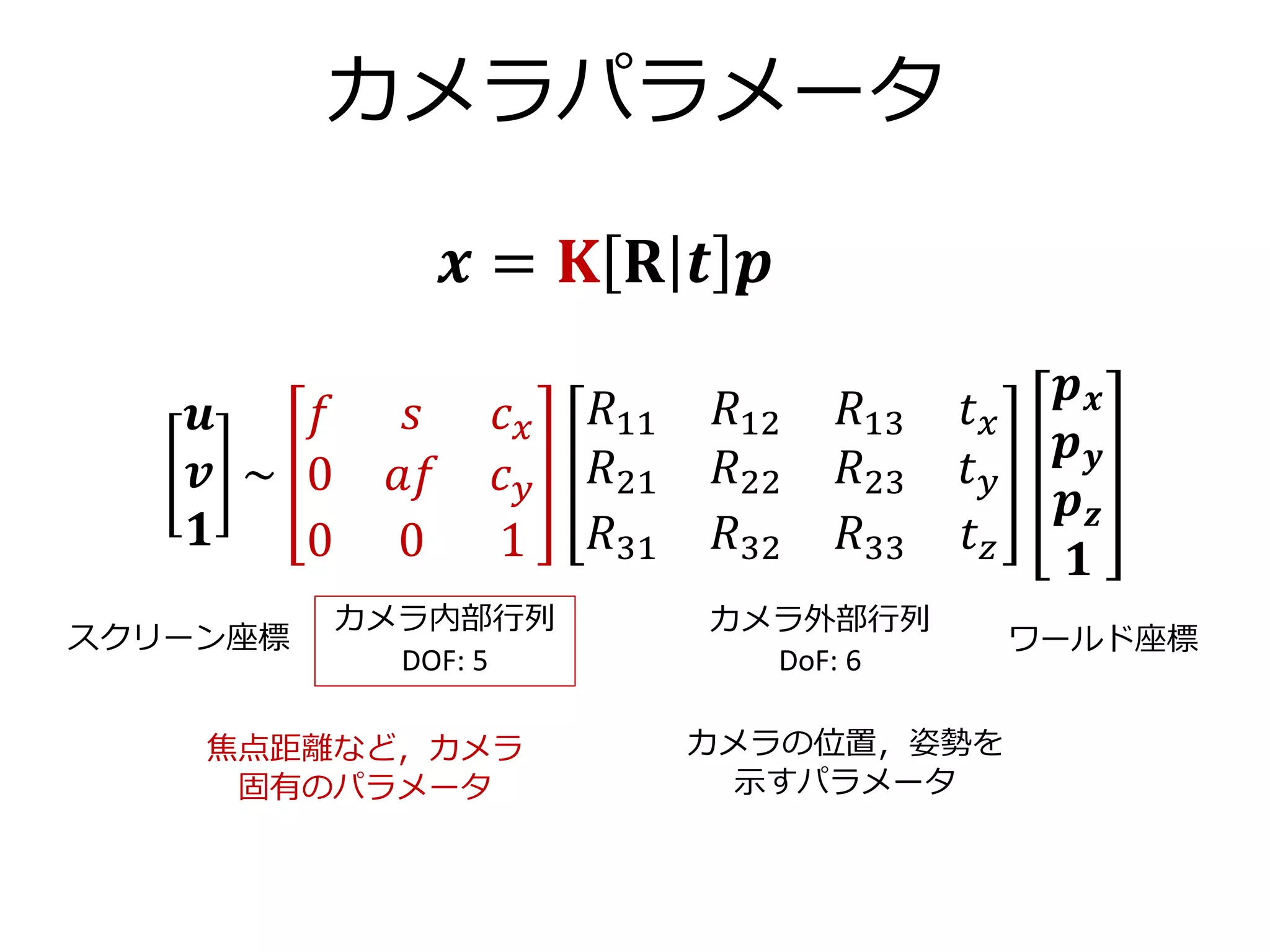

- 7. カメラパラメータ カメラ内部行列 DOF: 5 スクリーン座標 カメラ外部行列 DoF: 6 ワールド座標 𝒙= 𝐊 𝐑 𝒕 𝒑 𝒖 𝒗 𝟏 ~ 𝑓 𝑠 𝑐 𝑥 0 𝑎𝑓 𝑐 𝑦 0 0 1 𝑅11 𝑅12 𝑅13 𝑡 𝑥 𝑅21 𝑅22 𝑅23 𝑡 𝑦 𝑅31 𝑅32 𝑅33 𝑡 𝑧 𝒑 𝒙 𝒑 𝒚 𝒑 𝒛 𝟏 焦点距離など，カメラ 固有のパラメータ カメラの位置，姿勢を 示すパラメータ

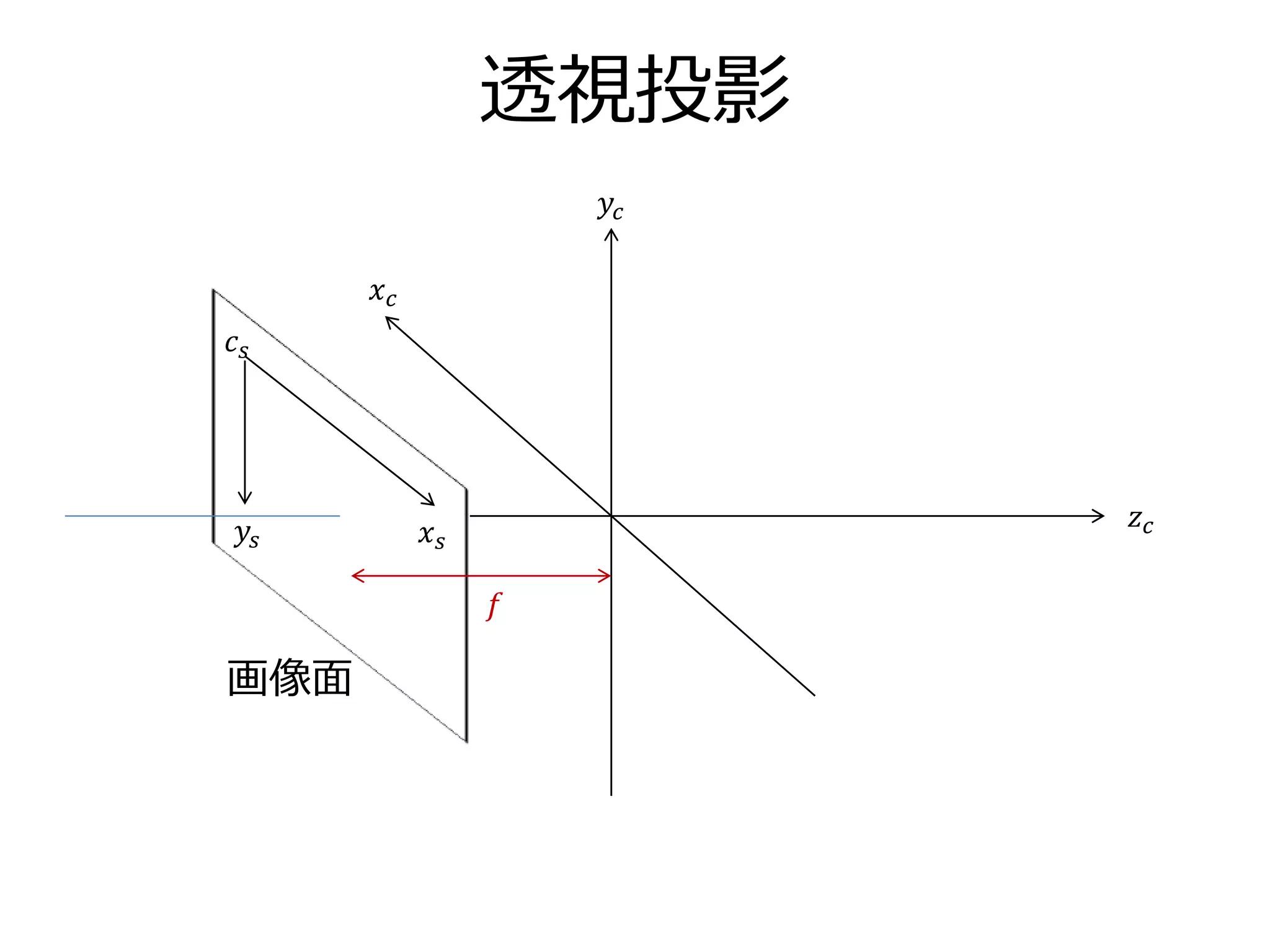

- 8. 透視投影 𝑐 𝑠 𝑦𝑠 𝑓 𝑥 𝑠 𝑦𝑐 𝑥𝑐 𝑧 𝑐 画像面

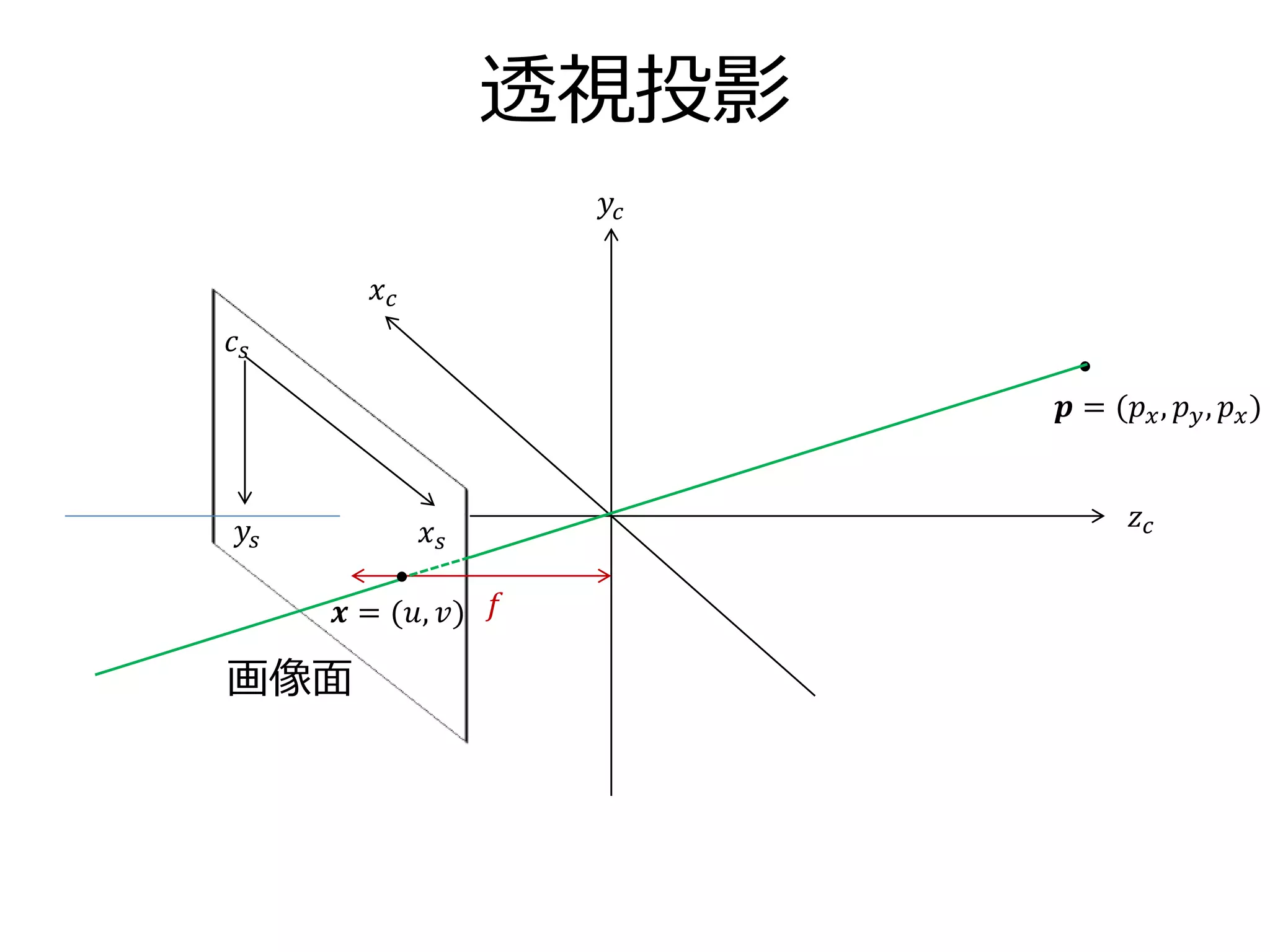

- 9. 透視投影 𝑐 𝑠 𝑦𝑠 𝑓 𝑥 𝑠 𝑦𝑐 𝑥𝑐 𝑧 𝑐 画像面 𝒑 = (𝑝 𝑥, 𝑝 𝑦, 𝑝 𝑥) 𝒙 = (𝑢, 𝑣)

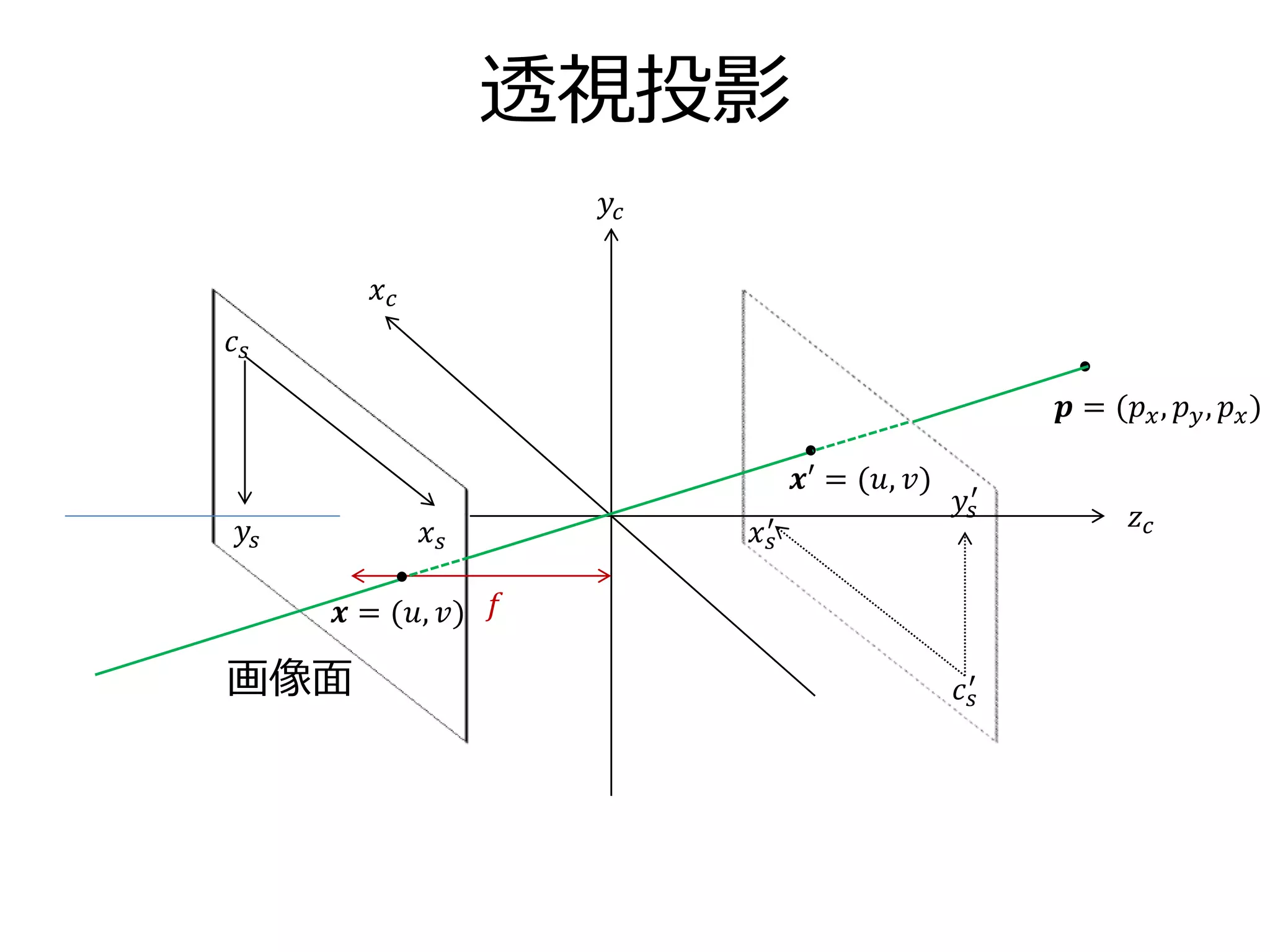

- 10. 透視投影 𝑐 𝑠 𝑦𝑠 𝑓 𝑥 𝑠 𝑦𝑐 𝑥𝑐 𝑧 𝑐 画像面 𝒑 = (𝑝 𝑥, 𝑝 𝑦, 𝑝 𝑥) 𝒙 = (𝑢, 𝑣) 𝑐 𝑠 ′ 𝑦𝑠 ′ 𝑥 𝑠 ′ 𝒙′ = (𝑢, 𝑣)

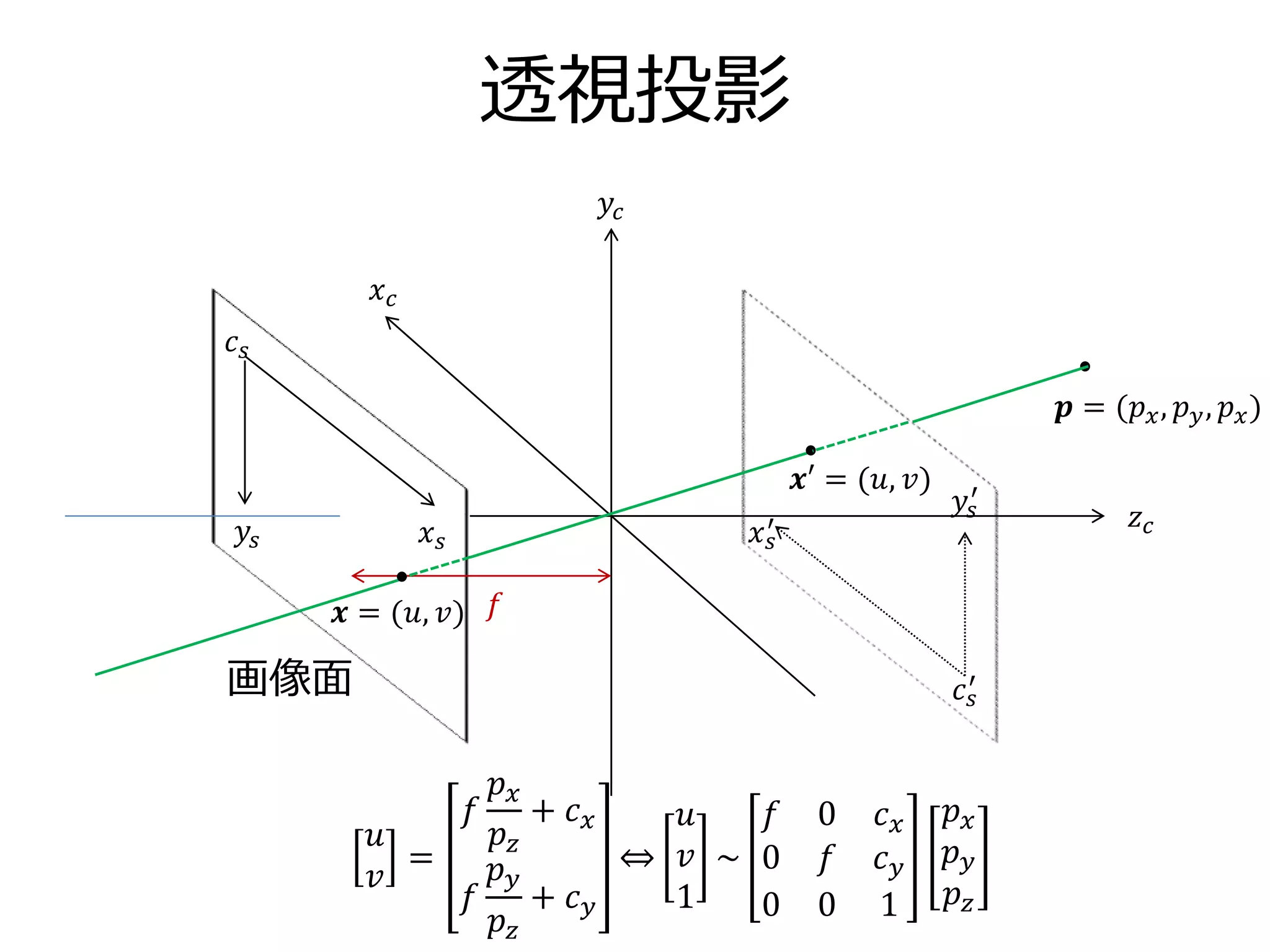

- 11. 透視投影 𝑐 𝑠 𝑦𝑠 𝑓 𝑥 𝑠 𝑦𝑐 𝑥𝑐 𝑧 𝑐 画像面 𝒑 = (𝑝 𝑥, 𝑝 𝑦, 𝑝 𝑥) 𝒙 = (𝑢, 𝑣) 𝑐 𝑠 ′ 𝑦𝑠 ′ 𝑥 𝑠 ′ 𝒙′ = (𝑢, 𝑣) 𝑢 𝑣 = 𝑓 𝑝 𝑥 𝑝𝑧 + 𝑐 𝑥 𝑓 𝑝 𝑦 𝑝 𝑧 + 𝑐 𝑦 ⇔ 𝑢 𝑣 1 ~ 𝑓 0 𝑐 𝑥 0 𝑓 𝑐 𝑦 0 0 1 𝑝 𝑥 𝑝 𝑦 𝑝 𝑧

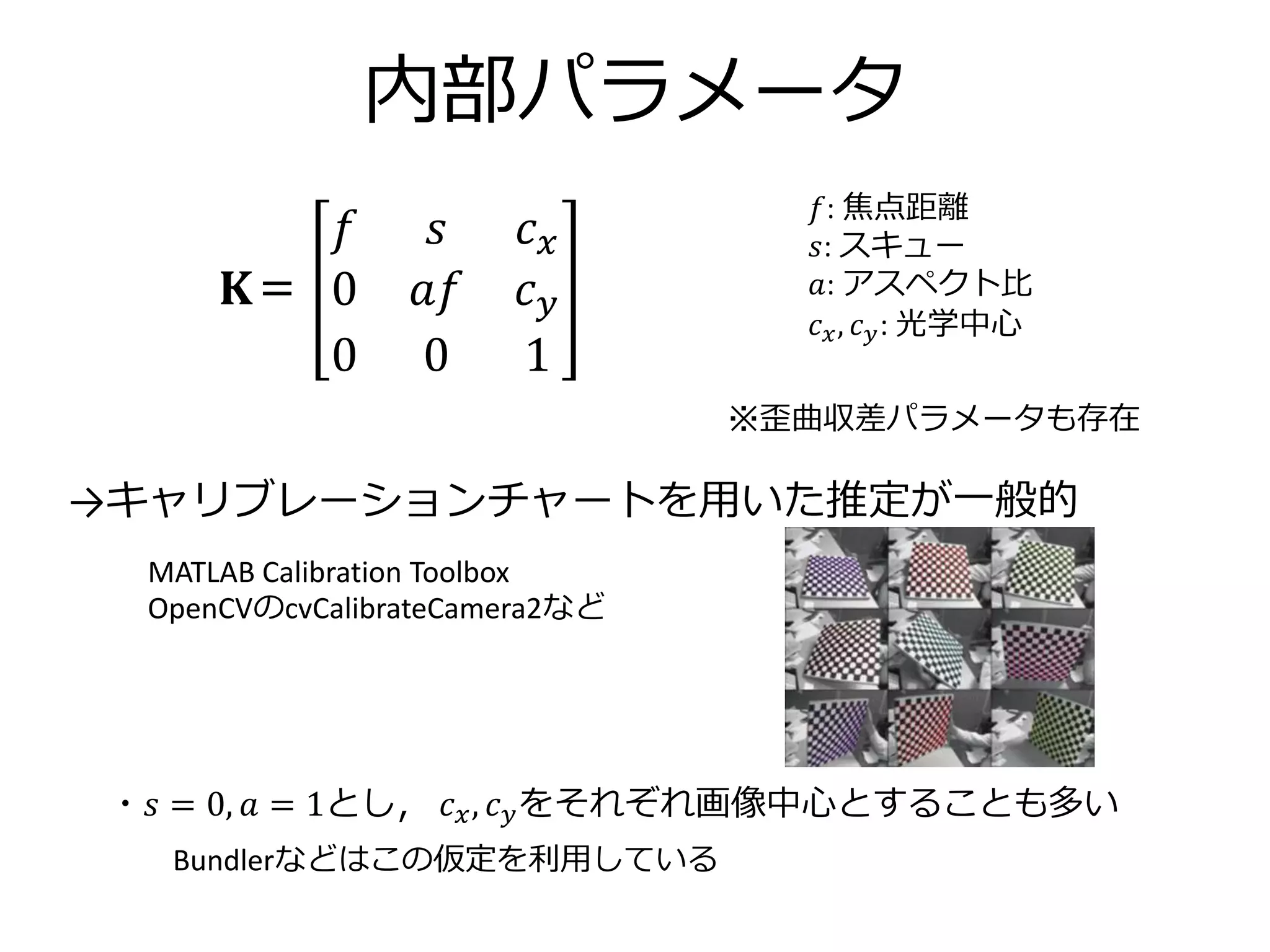

- 12. 内部パラメータ 𝑓: 焦点距離 𝑠: スキュー 𝑎:アスペクト比 𝑐 𝑥, 𝑐 𝑦: 光学中心 𝐊＝ 𝑓 𝑠 𝑐 𝑥 0 𝑎𝑓 𝑐 𝑦 0 0 1 ※歪曲収差パラメータも存在 →キャリブレーションチャートを用いた推定が一般的 MATLAB Calibration Toolbox OpenCVのcvCalibrateCamera2など ・𝑠 = 0, 𝑎 = 1とし， 𝑐 𝑥, 𝑐 𝑦をそれぞれ画像中心とすることも多い Bundlerなどはこの仮定を利用している

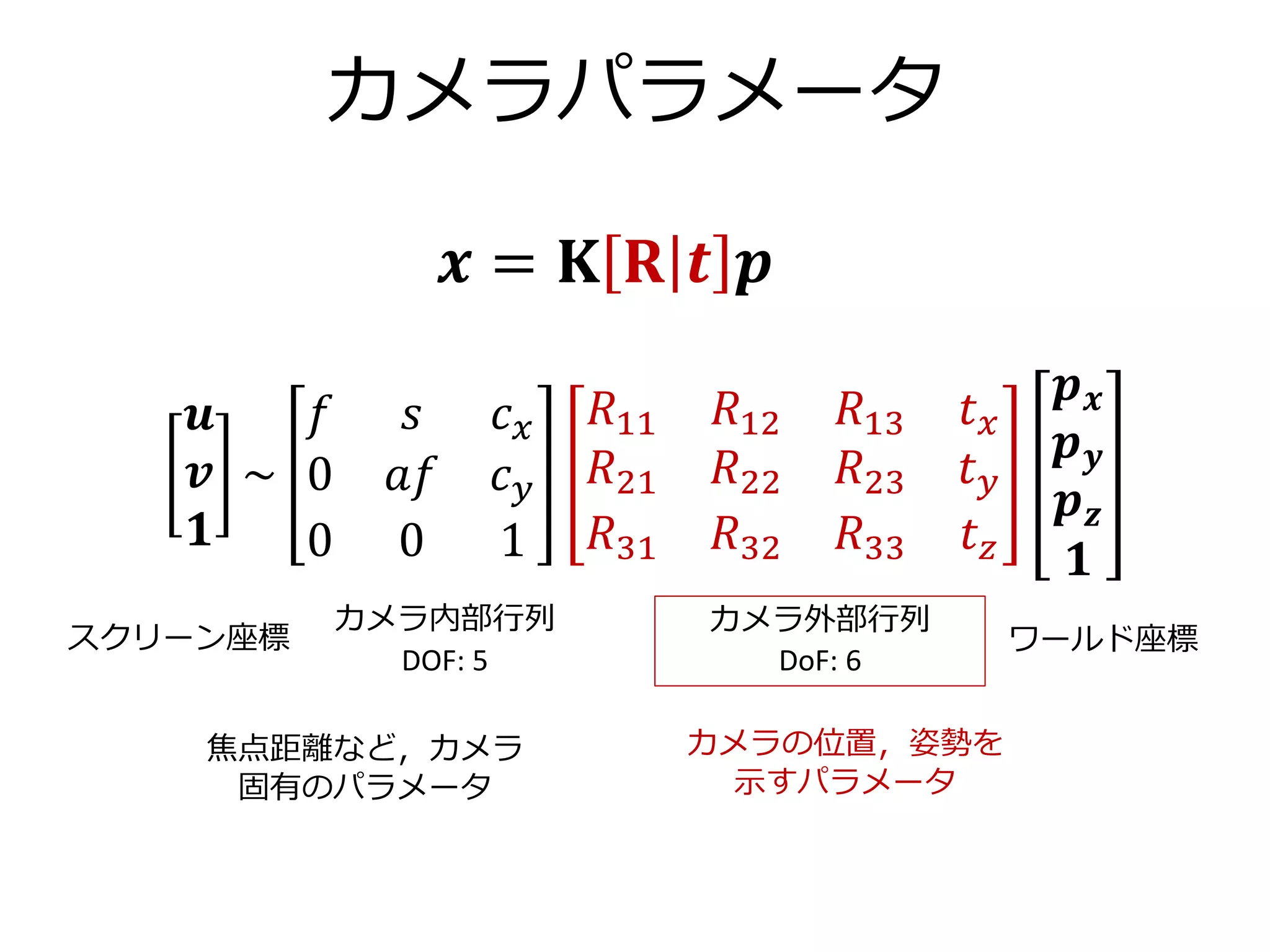

- 13. カメラパラメータ カメラ内部行列 DOF: 5 スクリーン座標 カメラ外部行列 DoF: 6 ワールド座標 𝒙= 𝐊 𝐑 𝒕 𝒑 𝒖 𝒗 𝟏 ~ 𝑓 𝑠 𝑐 𝑥 0 𝑎𝑓 𝑐 𝑦 0 0 1 𝑅11 𝑅12 𝑅13 𝑡 𝑥 𝑅21 𝑅22 𝑅23 𝑡 𝑦 𝑅31 𝑅32 𝑅33 𝑡 𝑧 𝒑 𝒙 𝒑 𝒚 𝒑 𝒛 𝟏 焦点距離など，カメラ 固有のパラメータ カメラの位置，姿勢を 示すパラメータ

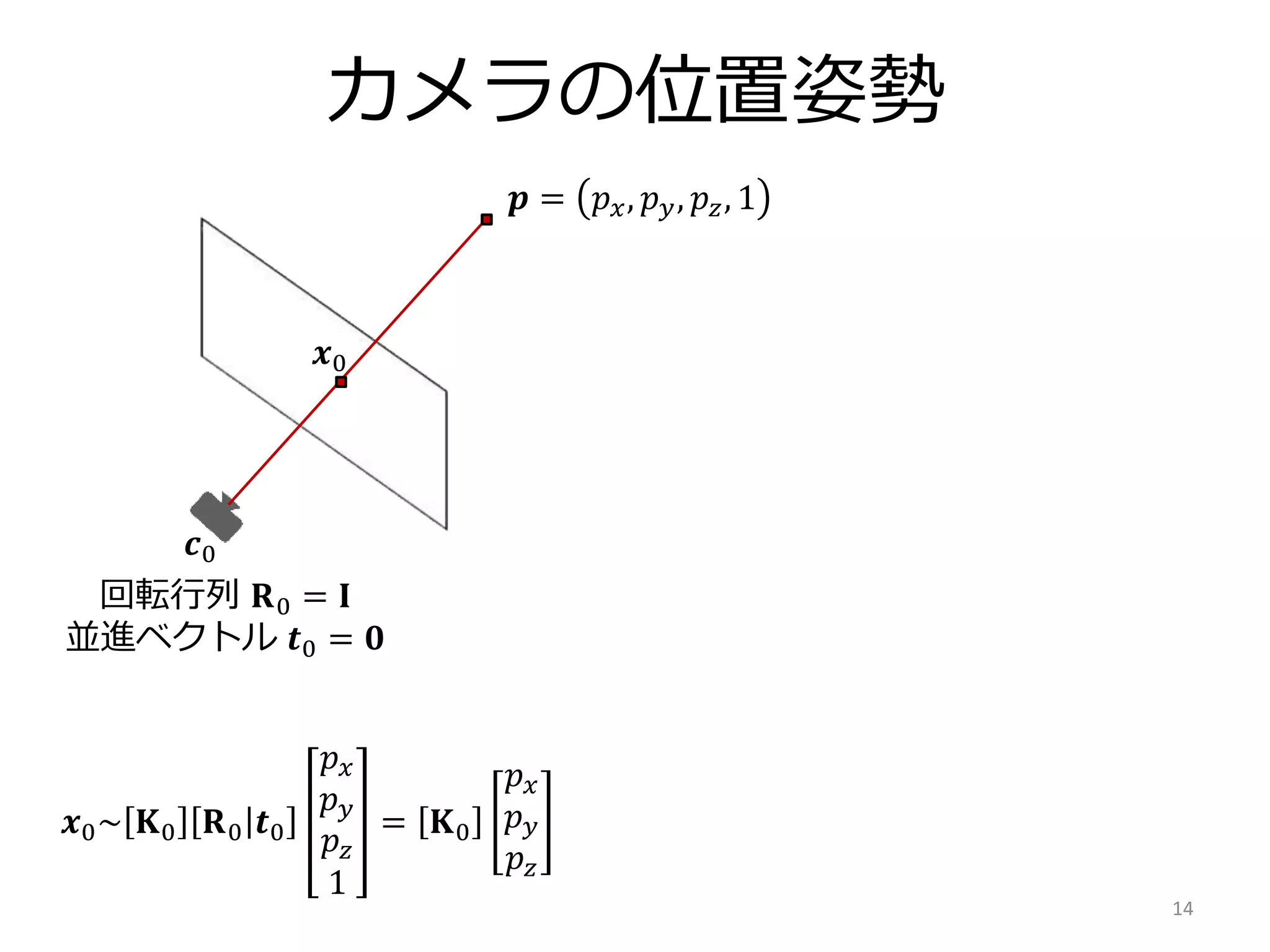

- 14. カメラの位置姿勢 14 𝒙0 𝒄0 回転行列 𝐑0 =𝐈 並進ベクトル 𝒕0 = 𝟎 𝒙0~ 𝐊0 𝐑0 𝒕0 𝑝 𝑥 𝑝 𝑦 𝑝 𝑧 1 = 𝐊0 𝑝 𝑥 𝑝 𝑦 𝑝 𝑧 𝒑 = 𝑝 𝑥, 𝑝 𝑦, 𝑝𝑧, 1

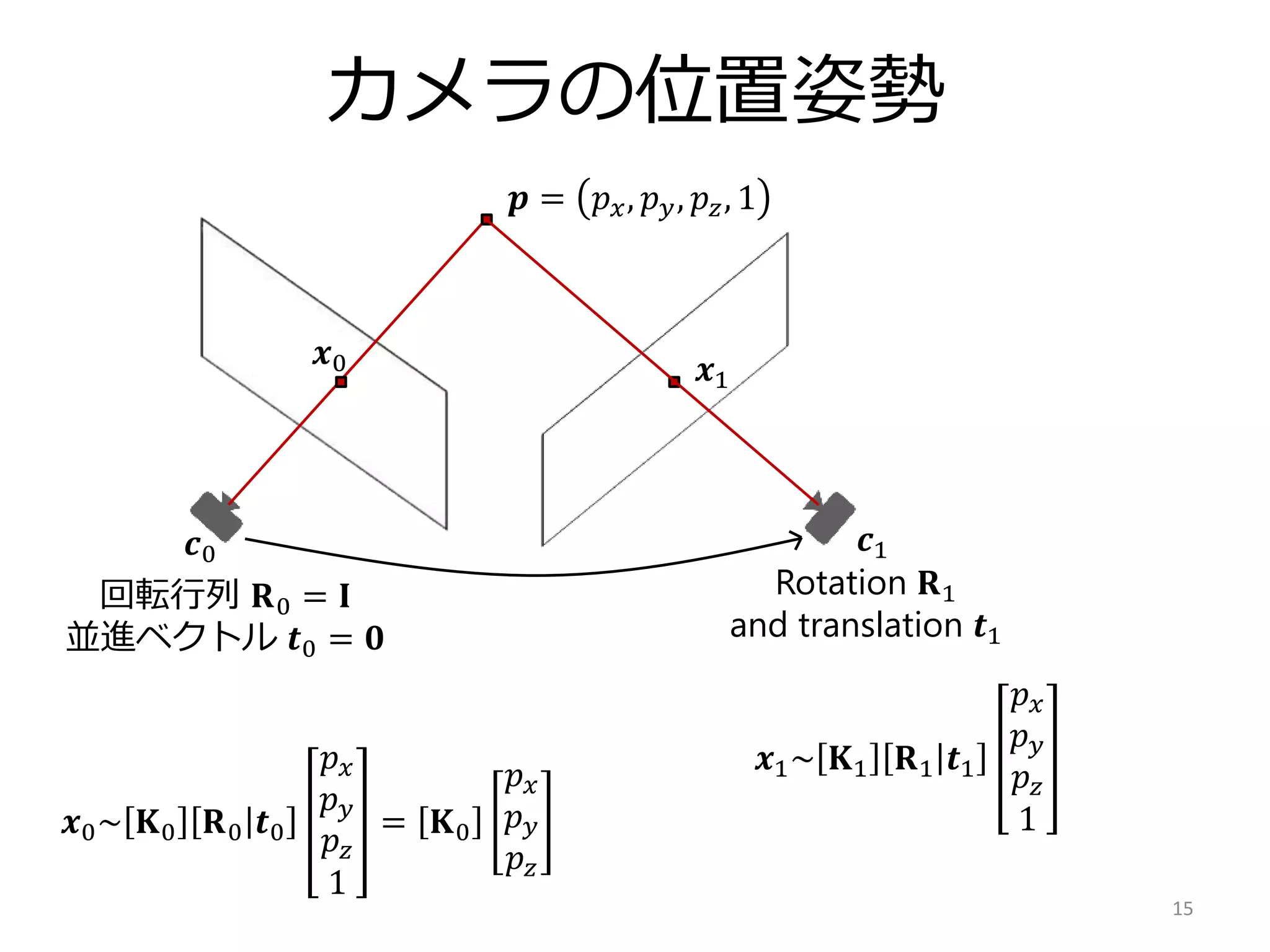

- 15. カメラの位置姿勢 15 𝒑 = 𝑝𝑥, 𝑝 𝑦, 𝑝𝑧, 1 𝒙0 𝒙1 Rotation 𝐑1 and translation 𝒕1 𝒄0 𝒄1 回転行列 𝐑0 = 𝐈 並進ベクトル 𝒕0 = 𝟎 𝒙0~ 𝐊0 𝐑0 𝒕0 𝑝 𝑥 𝑝 𝑦 𝑝 𝑧 1 = 𝐊0 𝑝 𝑥 𝑝 𝑦 𝑝 𝑧 𝒙1~ 𝐊1 𝐑1 𝒕1 𝑝 𝑥 𝑝 𝑦 𝑝 𝑧 1

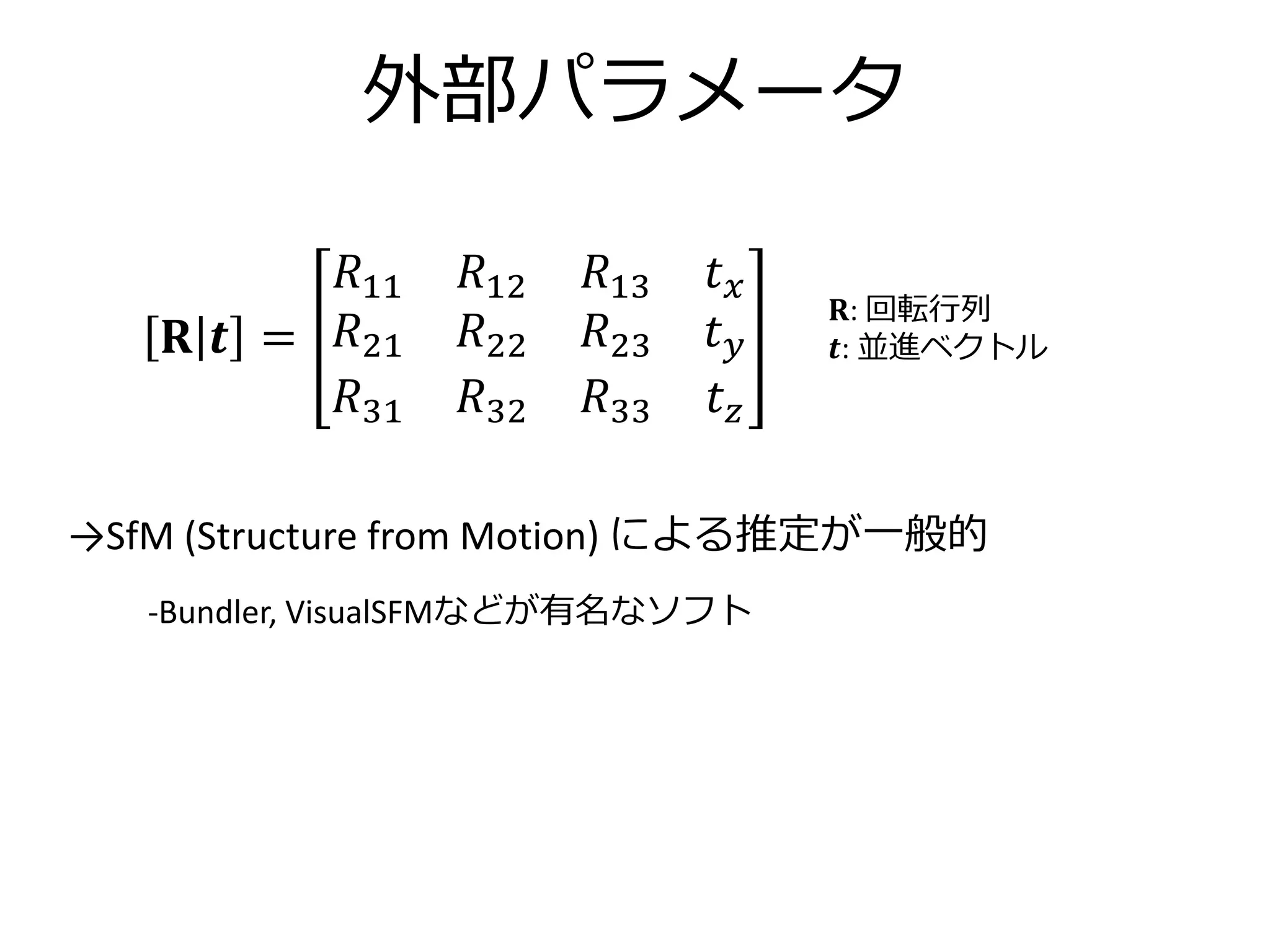

- 16. 外部パラメータ 𝐑: 回転行列 𝒕: 並進ベクトル𝐑𝒕 = 𝑅11 𝑅12 𝑅13 𝑡 𝑥 𝑅21 𝑅22 𝑅23 𝑡 𝑦 𝑅31 𝑅32 𝑅33 𝑡 𝑧 →SfM (Structure from Motion) による推定が一般的 -Bundler, VisualSFMなどが有名なソフト

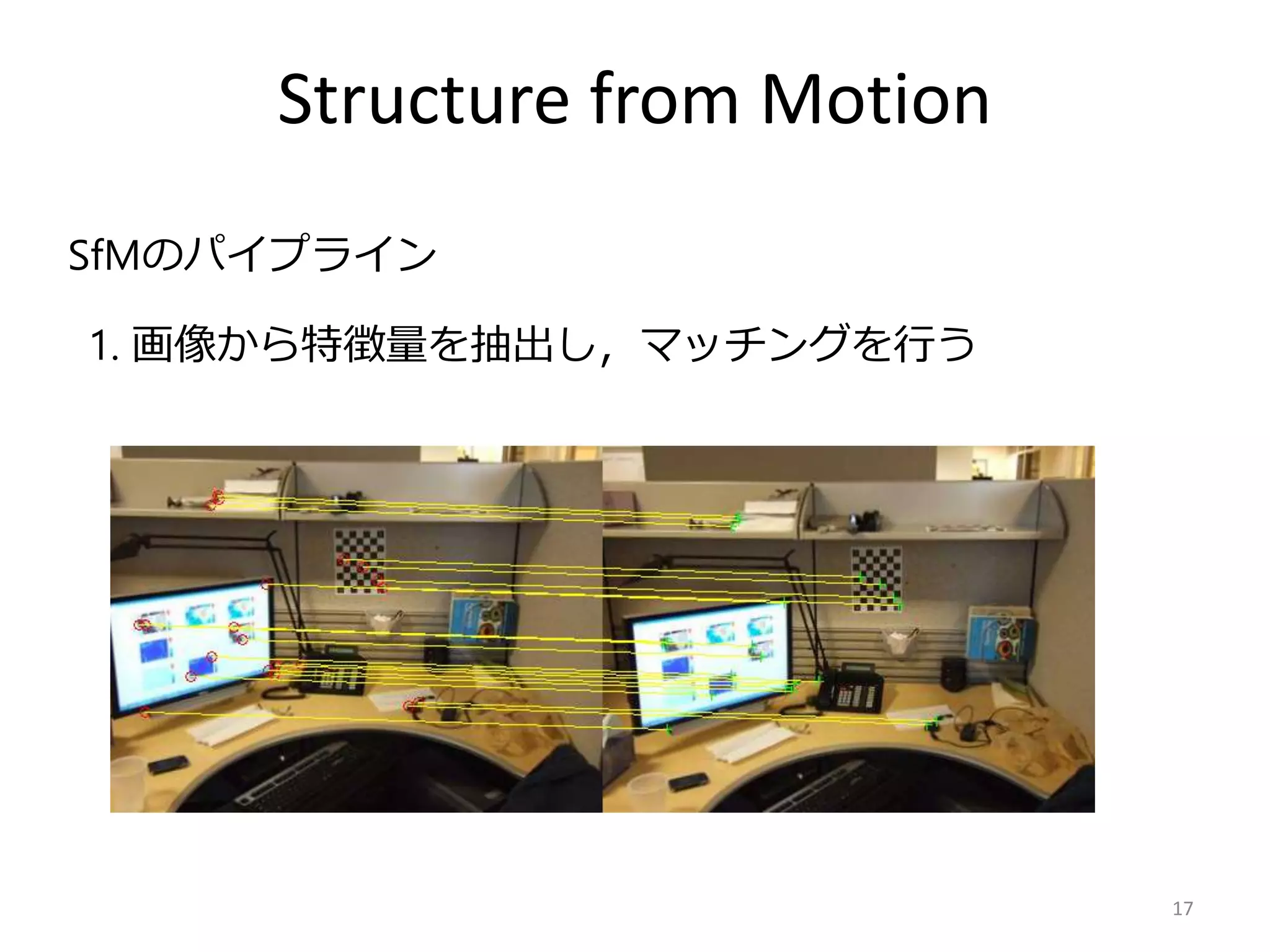

- 17. Structure from Motion 17 SfMのパイプライン 1.画像から特徴量を抽出し，マッチングを行う

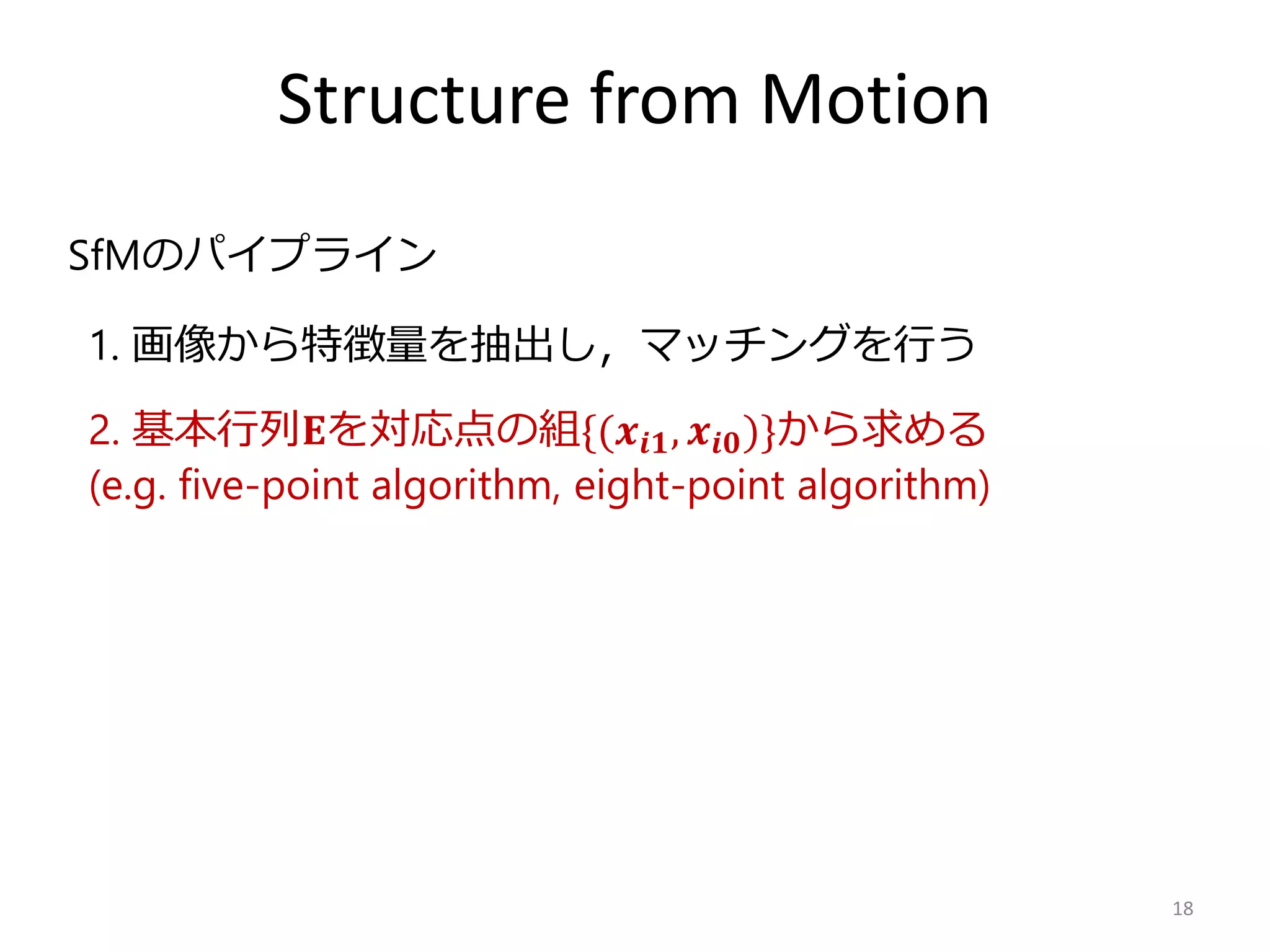

- 18. Structure from Motion 18 2.基本行列𝐄を対応点の組{(𝒙𝒊𝟏, 𝒙𝒊𝟎)}から求める (e.g. five-point algorithm, eight-point algorithm) SfMのパイプライン 1. 画像から特徴量を抽出し，マッチングを行う

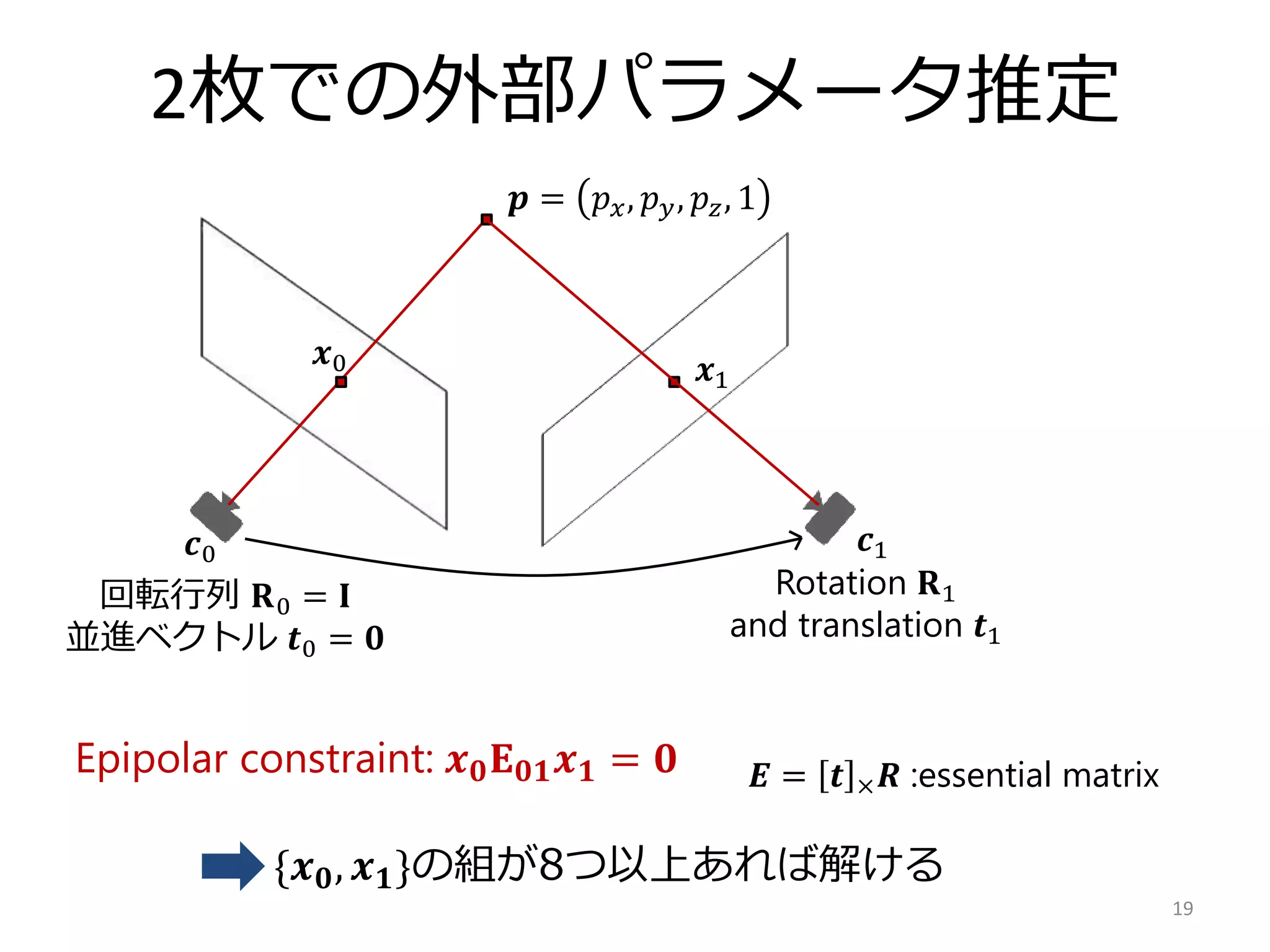

- 19. 2枚での外部パラメータ推定 19 𝒑 = 𝑝𝑥, 𝑝 𝑦, 𝑝𝑧, 1 𝒙0 𝒙1 Rotation 𝐑1 and translation 𝒕1 𝒄0 𝒄1 回転行列 𝐑0 = 𝐈 並進ベクトル 𝒕0 = 𝟎 Epipolar constraint: 𝒙 𝟎 𝐄 𝟎𝟏 𝒙 𝟏 = 𝟎 𝑬 = 𝒕 × 𝑹 :essential matrix {𝒙 𝟎, 𝒙 𝟏}の組が8つ以上あれば解ける

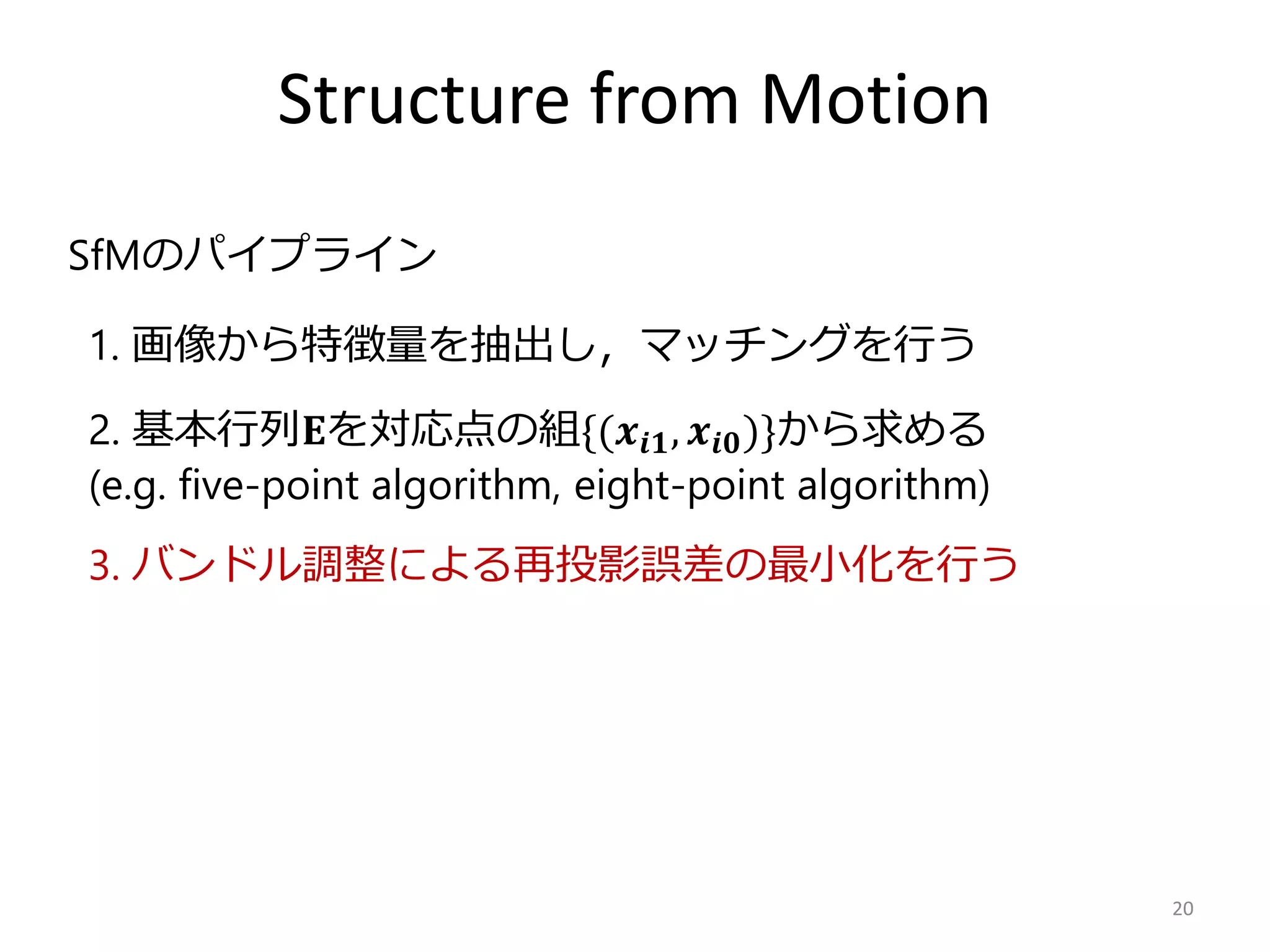

- 20. Structure from Motion 20 2.基本行列𝐄を対応点の組{(𝒙𝒊𝟏, 𝒙𝒊𝟎)}から求める (e.g. five-point algorithm, eight-point algorithm) 3. バンドル調整による再投影誤差の最小化を行う SfMのパイプライン 1. 画像から特徴量を抽出し，マッチングを行う

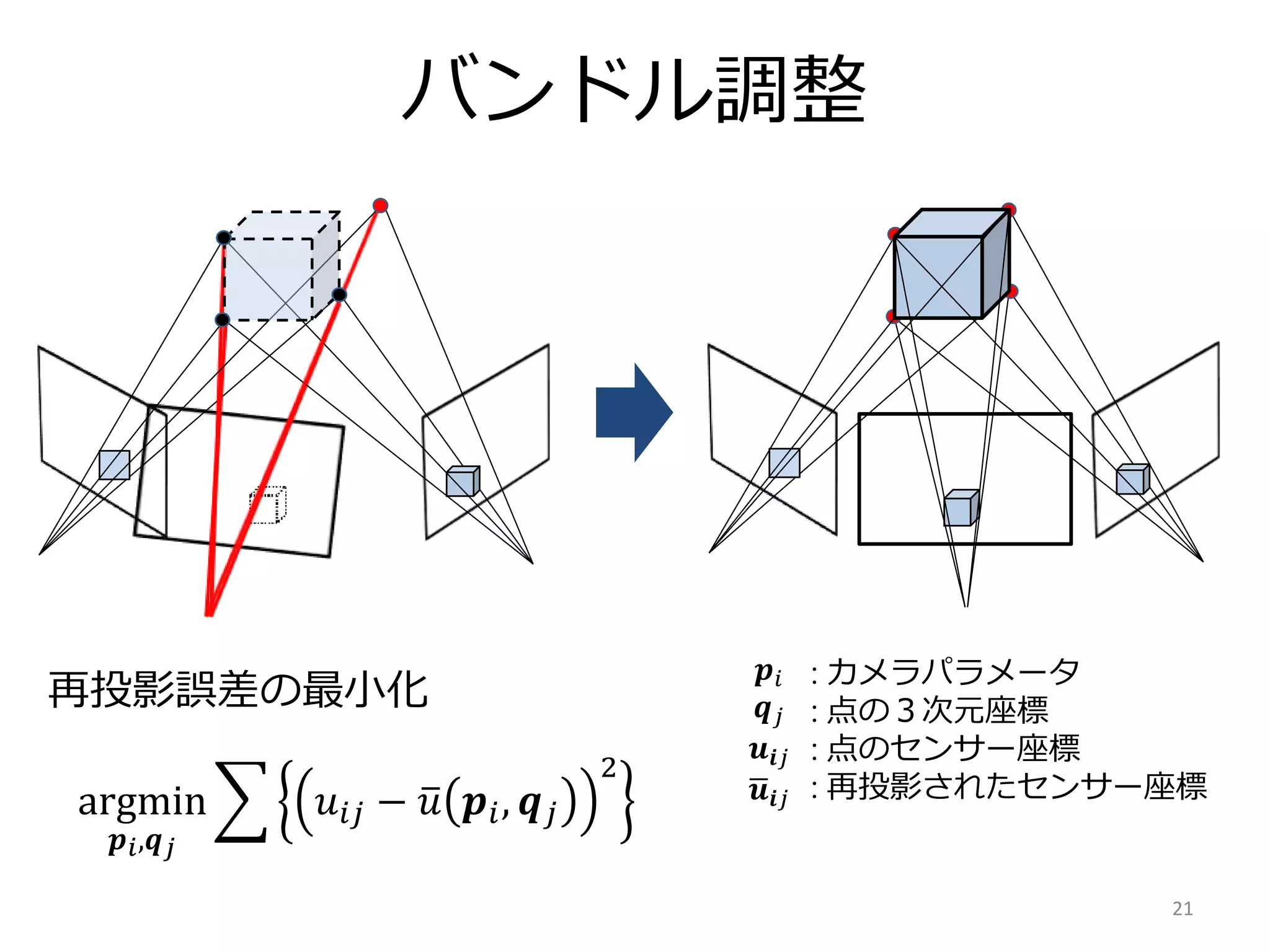

- 21. バンドル調整 21 : カメラパラメータ : 点の３次元座標 :点のセンサー座標 : 再投影されたセンサー座標 argmin 𝒑 𝑖,𝒒 𝑗 𝑢𝑖𝑗 − 𝑢 𝒑𝑖, 𝒒 𝑗 2 𝒑𝑖 𝒒 𝑗 𝒖𝒊𝑗 𝒖𝒊𝑗 再投影誤差の最小化

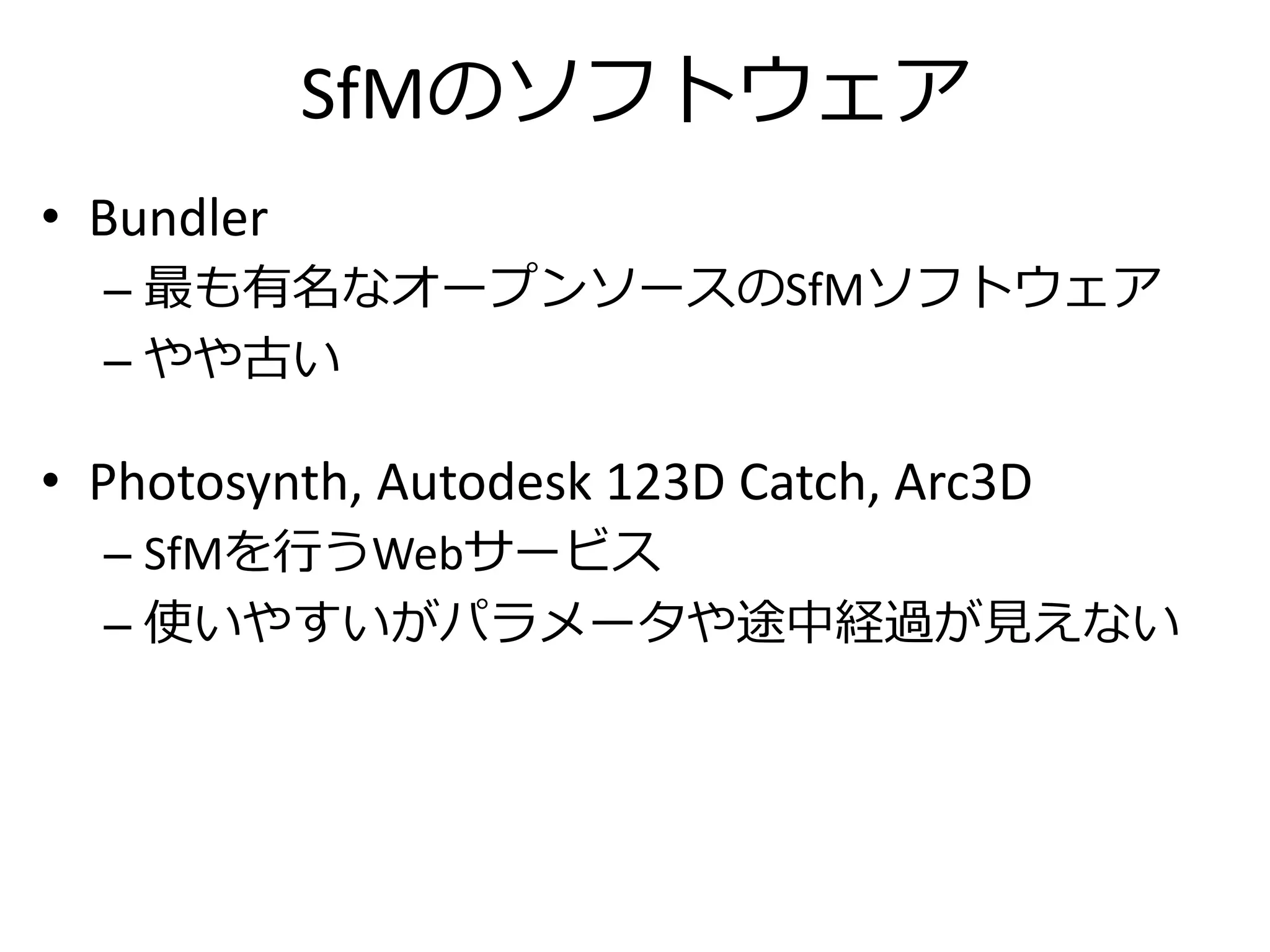

- 22. SfMのソフトウェア • Bundler – 最も有名なオープンソースのSfMソフトウェア –やや古い • Photosynth, Autodesk 123D Catch, Arc3D – SfMを行うWebサービス – 使いやすいがパラメータや途中経過が見えない

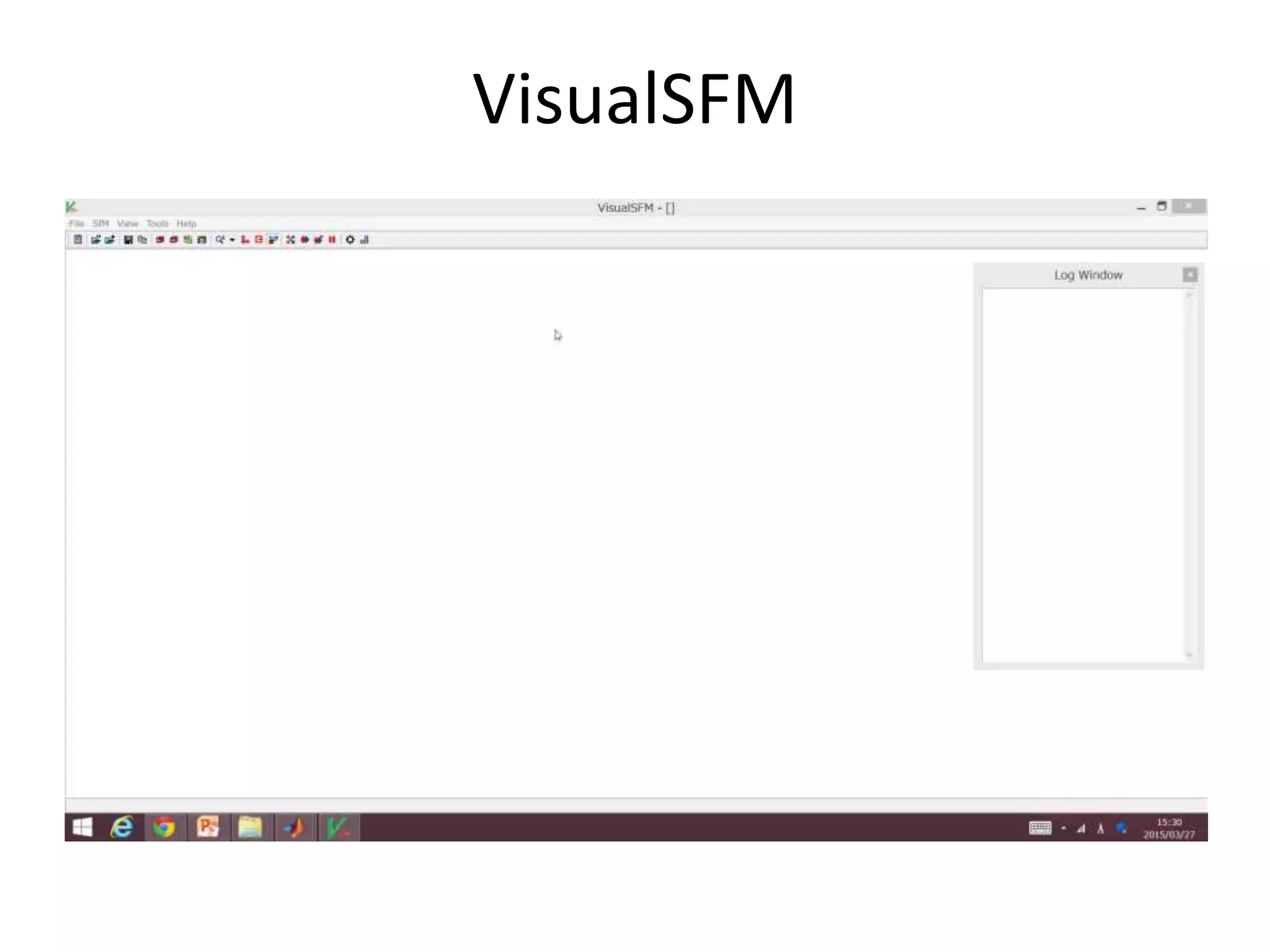

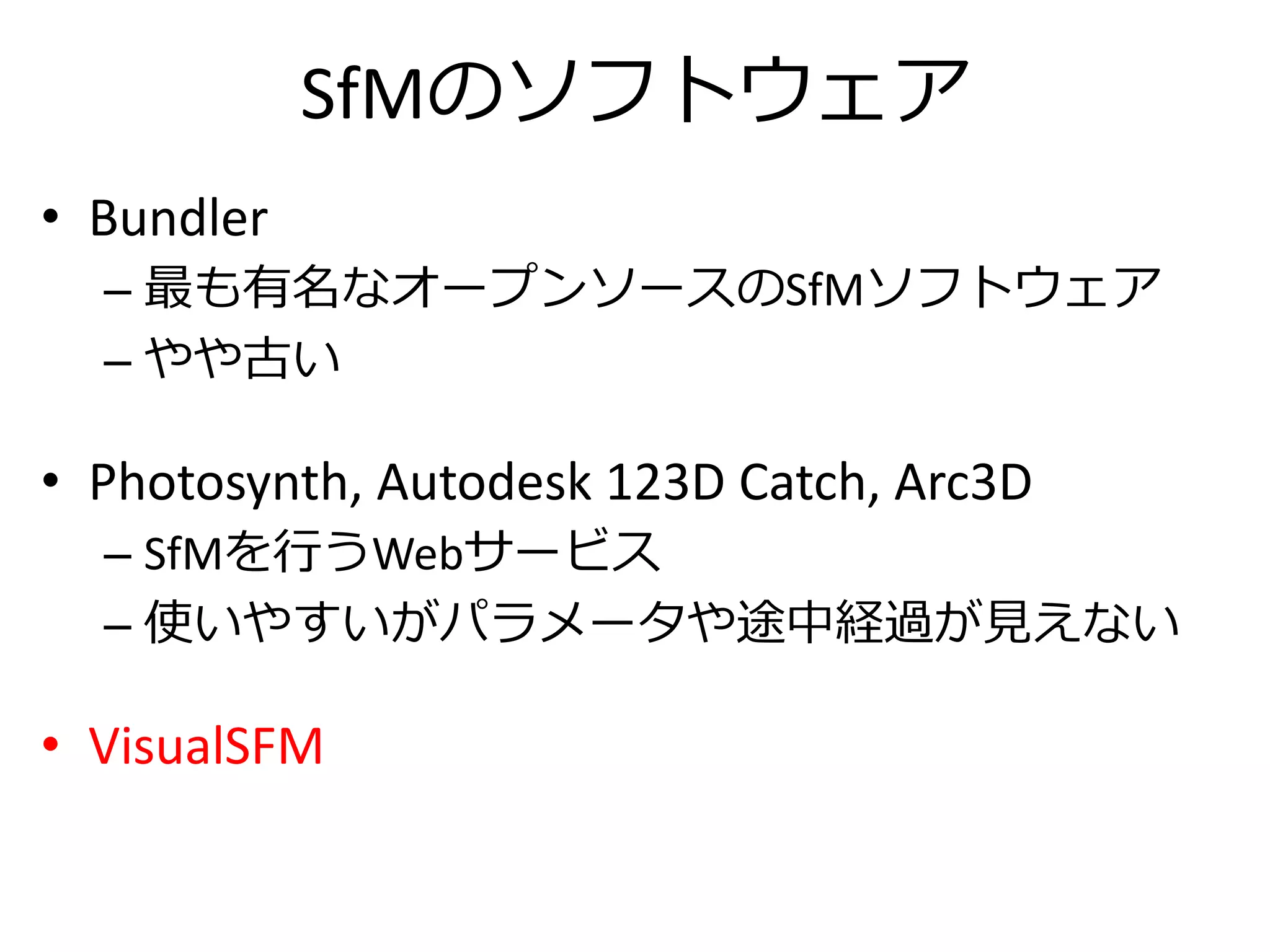

- 23. SfMのソフトウェア • Bundler – 最も有名なオープンソースのSfMソフトウェア –やや古い • Photosynth, Autodesk 123D Catch, Arc3D – SfMを行うWebサービス – 使いやすいがパラメータや途中経過が見えない • VisualSFM
- 24.

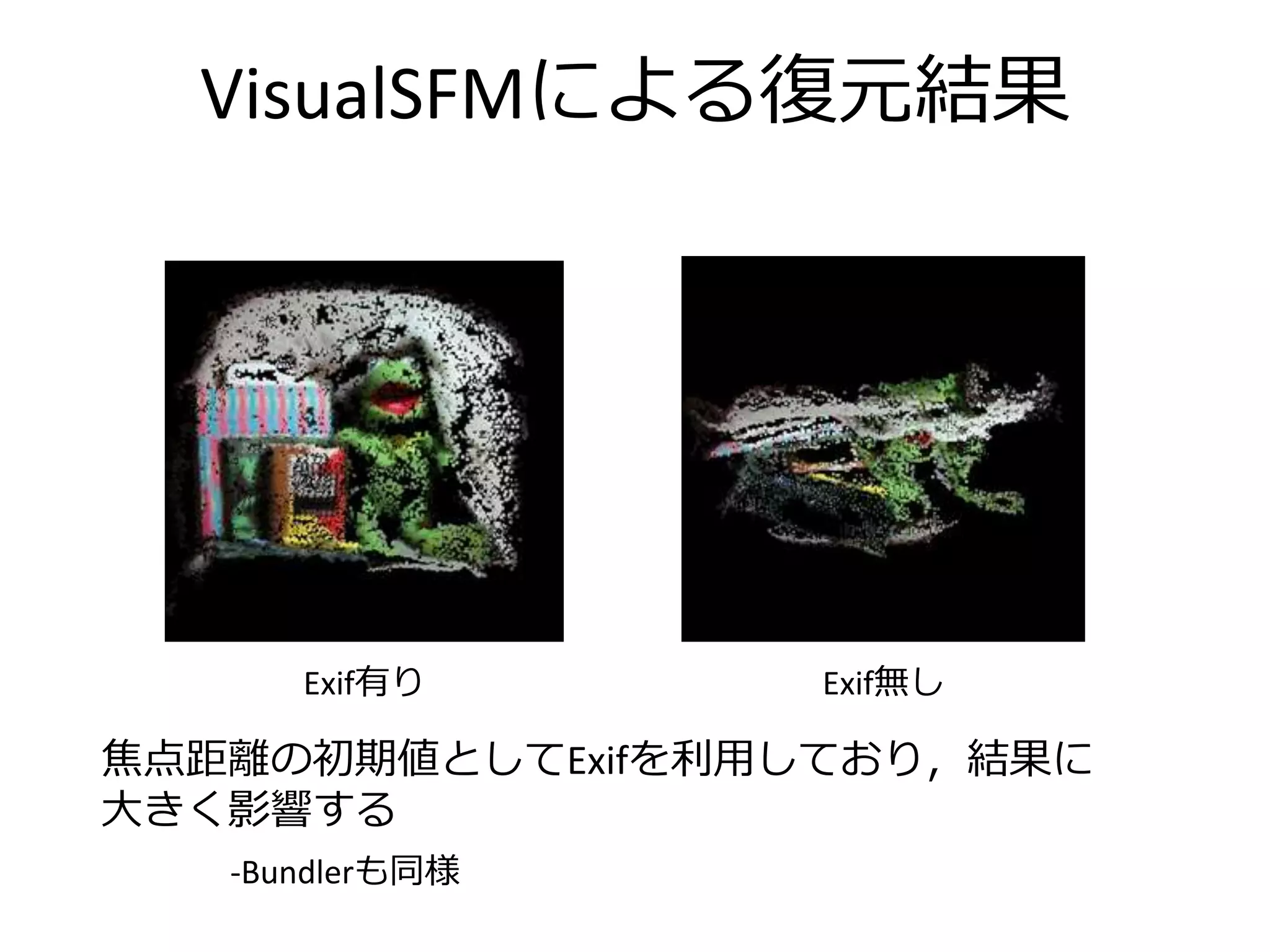

- 25.

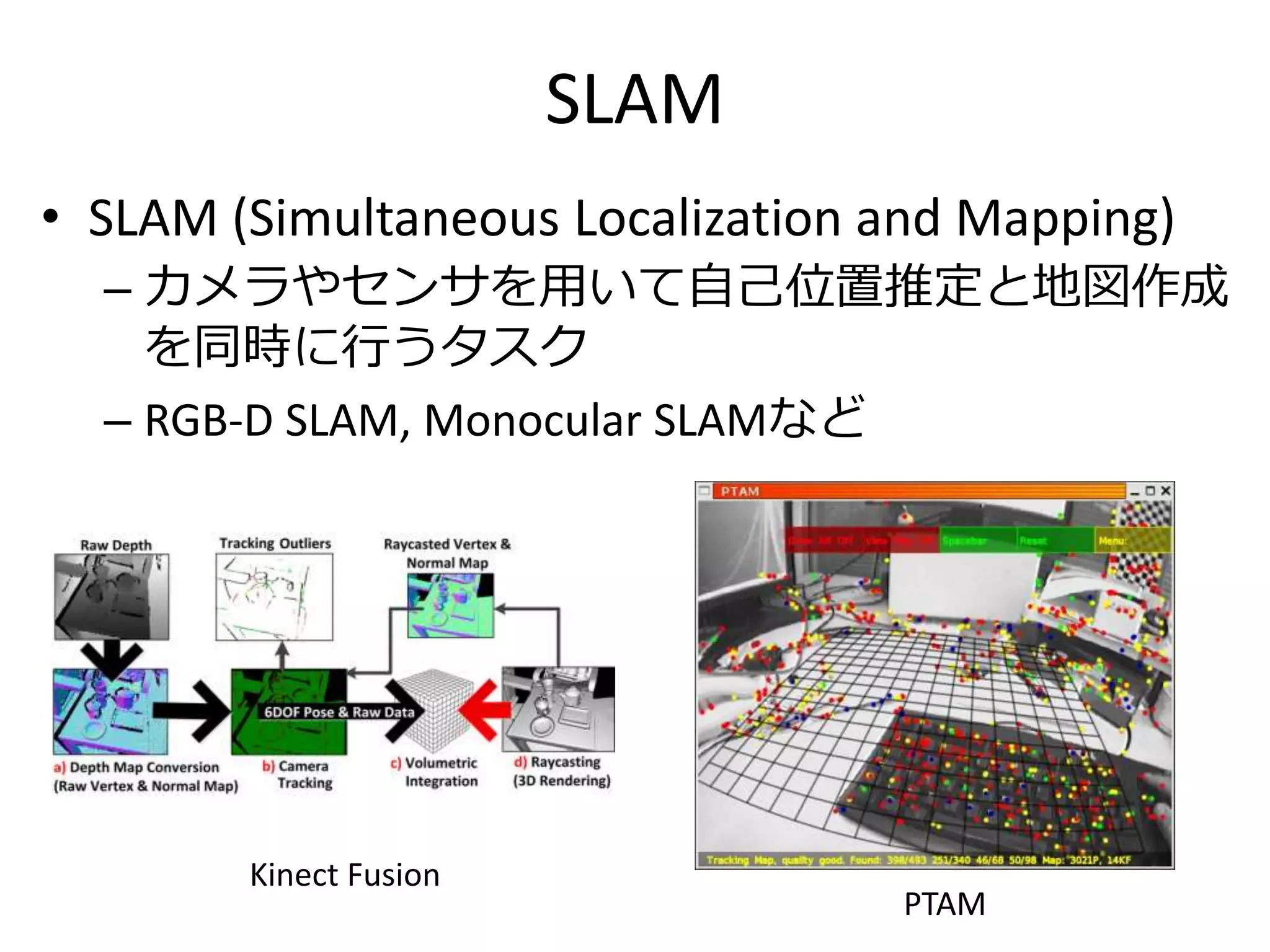

- 26. SLAM • SLAM (SimultaneousLocalization and Mapping) – カメラやセンサを用いて自己位置推定と地図作成 を同時に行うタスク – RGB-D SLAM, Monocular SLAMなど Kinect Fusion PTAM
- 27.

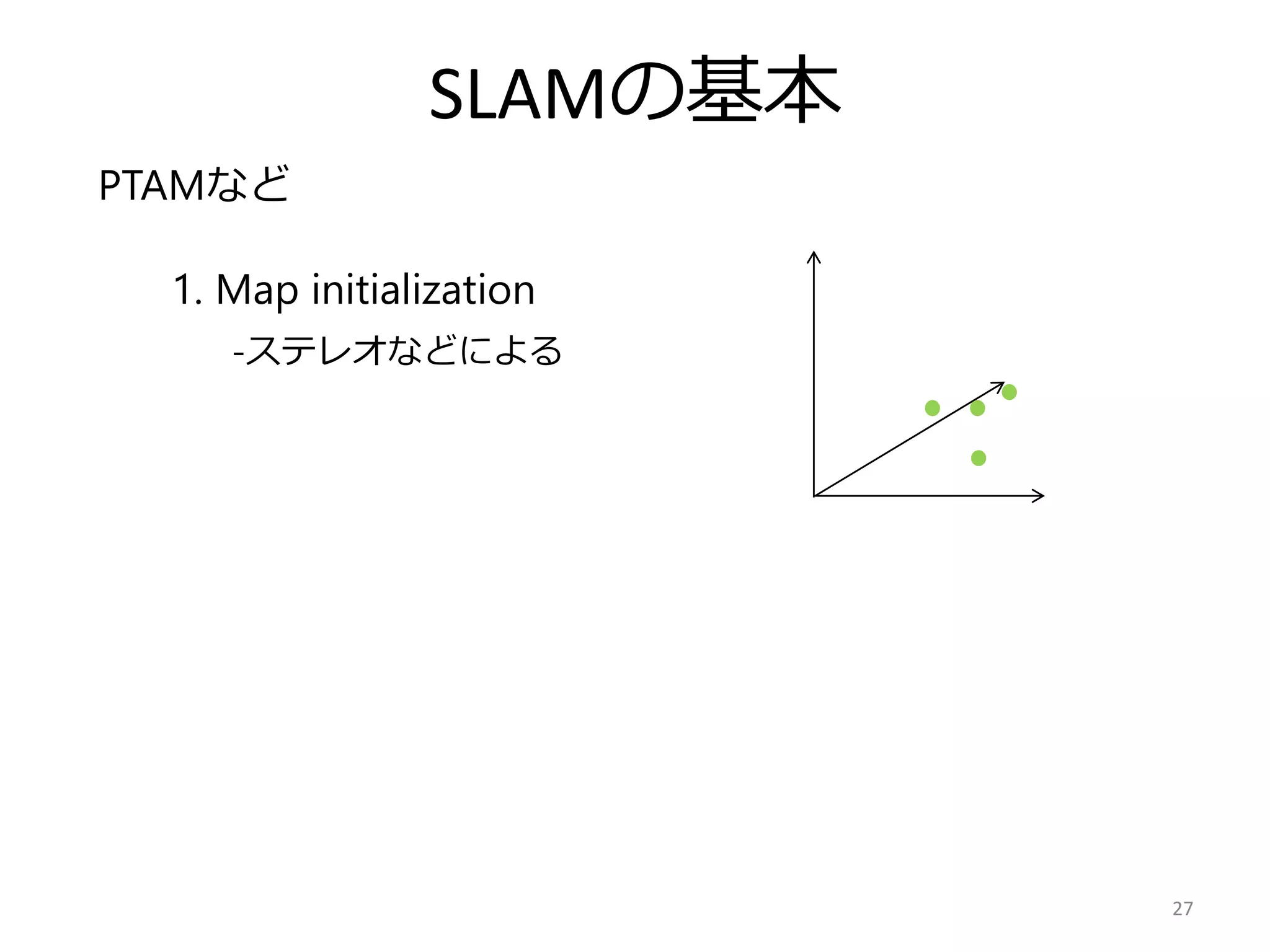

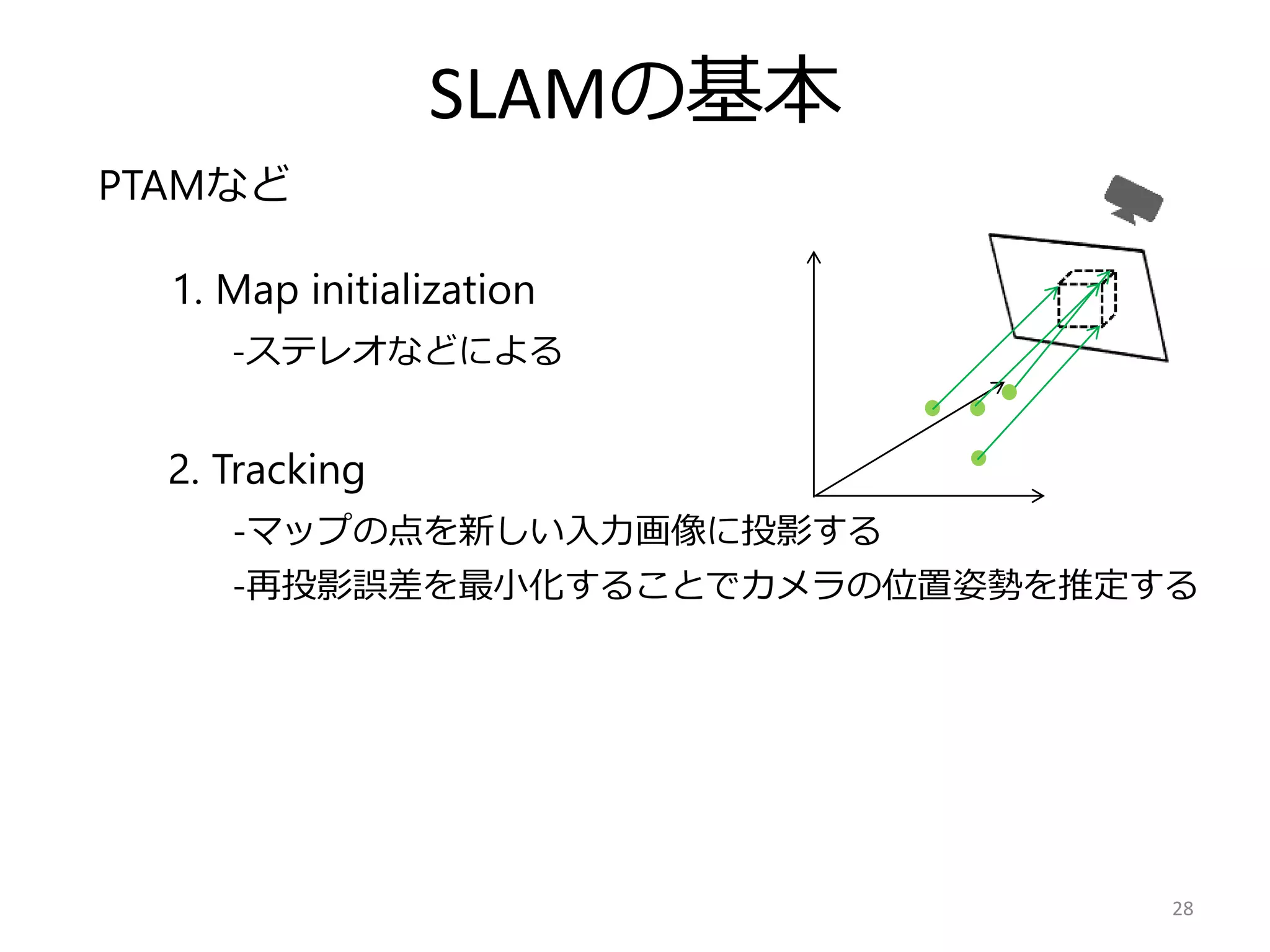

- 28. SLAMの基本 28 PTAMなど 1. Map initialization -ステレオなどによる 2.Tracking -マップの点を新しい入力画像に投影する -再投影誤差を最小化することでカメラの位置姿勢を推定する
- 29. SLAMの基本 29 PTAMなど 1. Map initialization -ステレオなどによる 2.Tracking 3. Mapping -マップの点を新しい入力画像に投影する -再投影誤差を最小化することでカメラの位置姿勢を推定する -三角測量の原理に基づきマップに点を追加する -バンドル調整によるリファインメントを行う

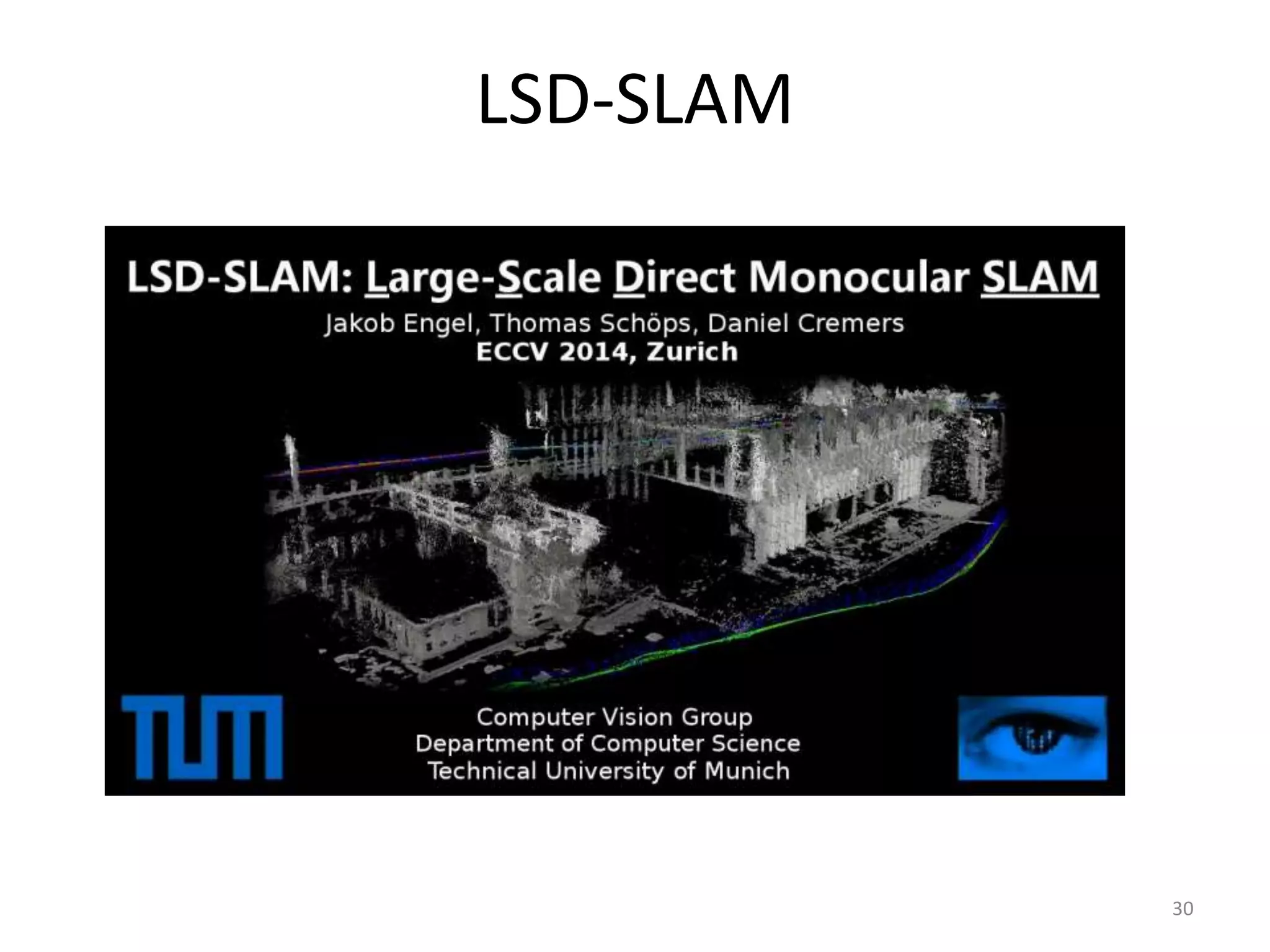

- 30.
- 31. LSD-SLAM 31 -Monocular SLAMの最新論文 -特徴点ではなく画像全てを利用 Large-Scale DirectMonocular SLAM -Semi-denseデプスマップ -CPUでのリアルタイム動作 -オープンソース
