Lê Văn Phước

1. ĐẠI CƯƠNG CT
& ĐỌC PHIM CT
CHẤN THƯƠNG SỌ NÃO
Bs. LÊ VĂN PHƯỚC
Ts.Bs. PHẠM NGỌC HOA
Khoa Chẩn đoán hình ảnh
Bệnh viện Chợ Rẫy

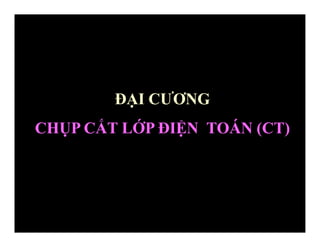

2. ĐẠI CƯƠNG
CHỤP CẮT LỚP ĐIỆN TOÁN (CT)

3. 1895 : W.C. Roentgen phát
hiện tia X  X quang
Lịch sử
W.C.Roentgen (1845-1923)
4/1972 Hounsfield : Giới
thiệu máy CT đầu tiên

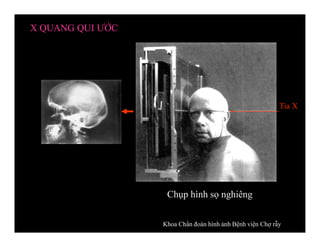

4. Chụp hình sọ nghiêng
X QUANG QUI ƯỚC
Khoa Chẩn đoán hình ảnh Bệnh viện Chợ rẫy
Tia X

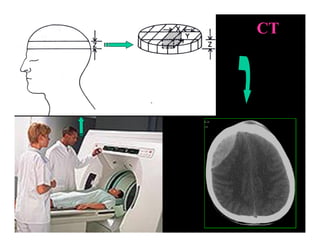

5. CT

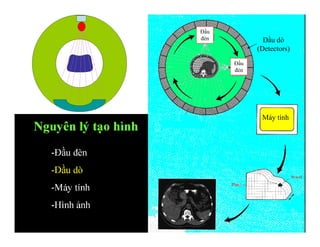

6. Nguyên lý tạo hình
-Đầu đèn
-Đầu dò
-Máy tính
-Hình ảnh
Máy tính
Đầu dò
(Detectors)
Đầu
đèn
Đầu
đèn

7. Hàng đầu dò
Bóng đèn tia X

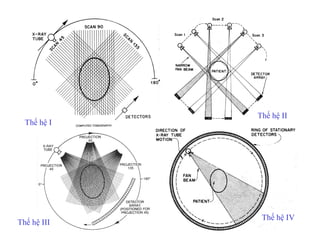

CÁC THẾ HỆ MÁY CT

8. Thế hệ I
Thế hệ II
Thế hệ III
Thế hệ IV

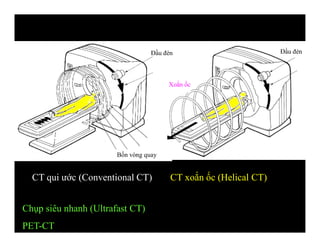

9. CT xoắn ốc (Helical CT)CT qui ước (Conventional CT)
Đầu đèn Đầu đèn
Bốn vòng quay
Xoắn ốc
Chụp siêu nhanh (Ultrafast CT)
PET-CT

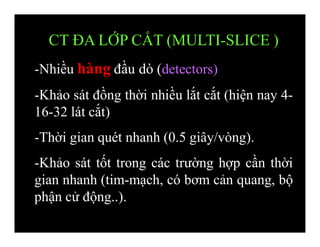

10. CT ĐA LỚP CẮT (MULTI-SLICE )
-Nhiều hàng đầu dò (detectors)
-Khảo sát đồng thời nhiều lắt cắt (hiện nay 4-
16-32 lát cắt)
-Thời gian quét nhanh (0.5 giây/vòng).
-Khảo sát tốt trong các trường hợp cần thời
gian nhanh (tim-mạch, có bơm cản quang, bộ
phận cử động..).

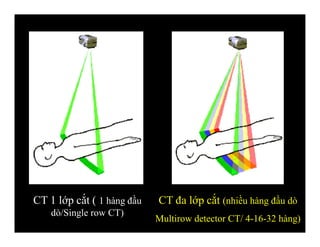

11. CT 1 lớp cắt ( 1 hàng đầu
dò/Single row CT)
CT đa lớp cắt (nhiều hàng đầu dò
Multirow detector CT/ 4-16-32 hàng)

12. Cùng thời gian quét
Cùng vùng khảo sát
1.0s/ vòng/ 1hình 0.5s/ vòng/4 hình
CT 1 lớp cắt CT đa lớp cắt

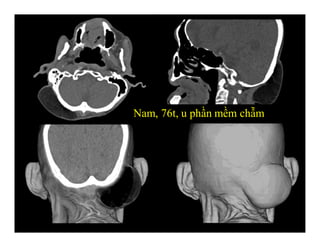

13. Nam, 76t, u phần mềm chẫm

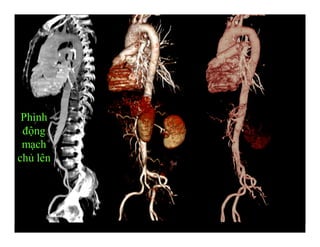

14. Phình
động
mạch
chủ lên

15. NGUYÊN LÝ TẠO HÌNH
CT

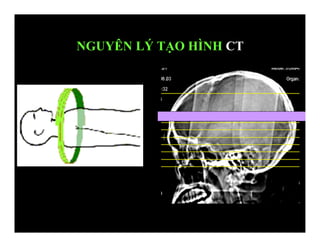

16. NGUYÊN LÝ TẠO HÌNH CT

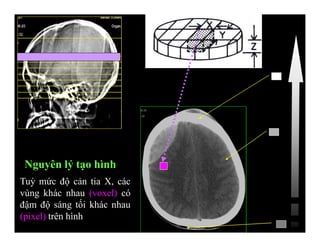

18. Nguyên lý tạo hình
Tuỳ mức độ cản tia X, các
vùng khác nhau (voxel) có
đậm độ sáng tối khác nhau
(pixel) trên hình

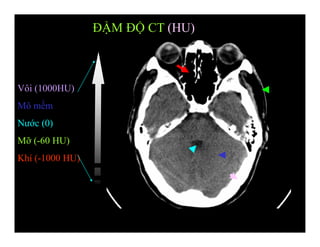

19. ĐẬM ĐỘ CT (HU)
Vôi (1000HU)
Mô mềm
Nước (0)
Mỡ (-60 HU)
Khí (-1000 HU)

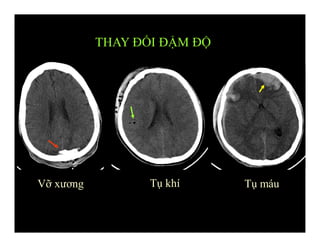

20. THAY ĐỔI ĐẬM ĐỘ
Vỡ xương Tụ khí Tụ máu

21. Giảm đậm độTaêng ñaäm ñoä
Đồng đậm độ

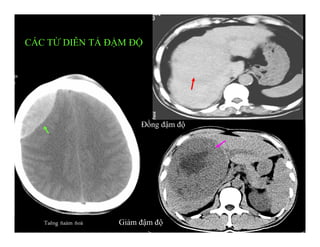

CÁC TỪ DIỄN TẢ ĐẬM ĐỘ

22. CHỈ ĐỊNH

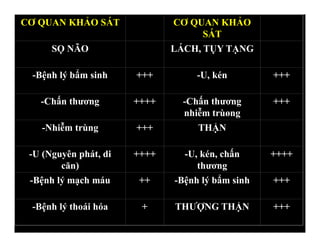

23. CƠ QUAN KHẢO SÁT CƠ QUAN KHẢO
SÁT
SỌ NÃO LÁCH, TỤY TẠNG
-Bệnh lý bẩm sinh +++ -U, kén +++
-Chấn thương ++++ -Chấn thương
nhiễm trùøng
+++
-Nhiễm trùng +++ THẬN
-U (Nguyên phát, di
căn)
++++ -U, kén, chấn
thương
++++
-Bệnh lý mạch máu ++ -Bệnh lý bẩm sinh +++
-Bệnh lý thoái hóa + THƯỢNG THẬN +++

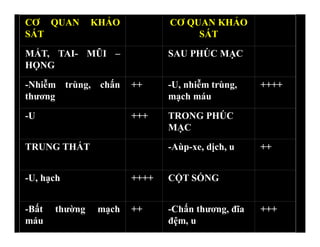

24. CƠ QUAN KHẢO
SÁT
CƠ QUAN KHẢO
SÁT
MẮT, TAI- MŨI –
HỌNG
SAU PHÚC MẠC
-Nhiễm trùng, chấn
thương
++ -U, nhiễm trùng,
mạch máu
++++
-U +++ TRONG PHÚC
MẠC
TRUNG THẤT -Aùp-xe, dịch, u ++
-U, hạch ++++ CỘT SỐNG
-Bất thường mạch
máu
++ -Chấn thương, đĩa
đệm, u
+++

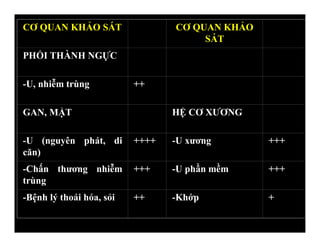

25. CƠ QUAN KHẢO SÁT CƠ QUAN KHẢO
SÁT
PHỔI THÀNH NGỰC
-U, nhiễm trùng ++
GAN, MẬT HỆ CƠ XƯƠNG
-U (nguyên phát, di
căn)
++++ -U xương +++
-Chấn thương nhiễm
trùng
+++ -U phần mềm +++
-Bệnh lý thoái hóa, sỏi ++ -Khớp +

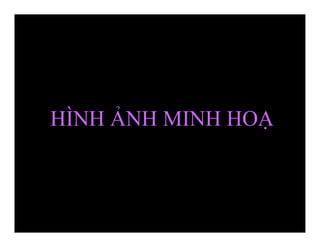

26. HÌNH ẢNH MINH HOẠ

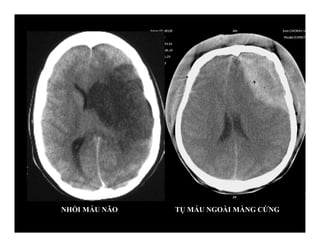

27. NHỒI MÁU NÃO TỤ MÁU NGOÀI MÀNG CỨNG

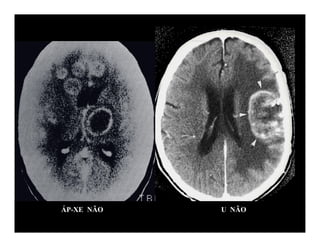

28. ÁP-XE NÃO U NÃO

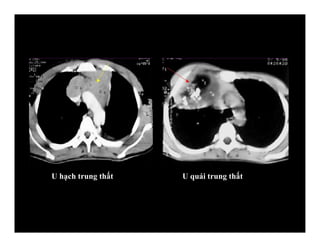

29. U hạch trung thất U quái trung thất

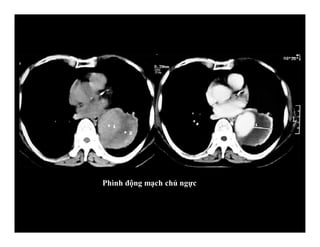

30. Phình động mạch chủ ngực

32. PreCE
Post CE 30’’
Post CE 90’’
Post CE 180’’

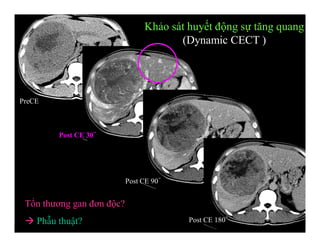

Khảo sát huyết động sự tăng quang
(Dynamic CECT )
Tổn thương gan đơn độc?
 Phẫu thuật?

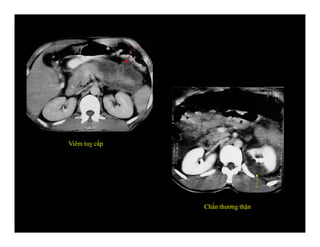

33. Viêm tuỵ cấp
Chấn thương thận

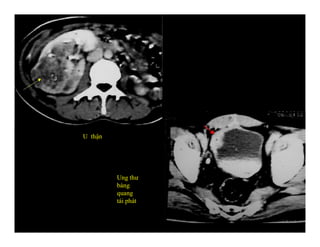

34. U thận
Ung thư
bàng
quang
tái phát

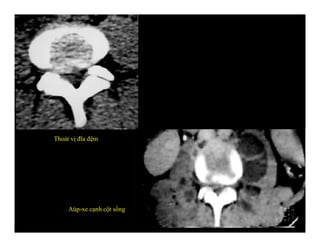

35. Thoát vị đĩa đệm
Aùp-xe cạnh cột sống

36. Vỡ xoang, xương đá trong chấn thương
Ung thư vòm hầu

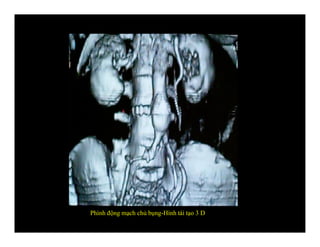

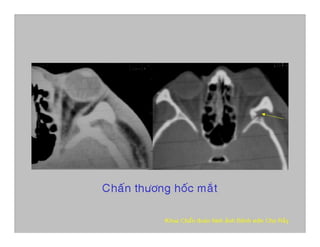

38. Phình động mạch chủ bụng-Hình tái tạo 3 D

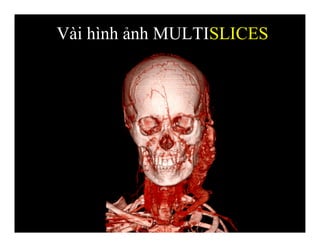

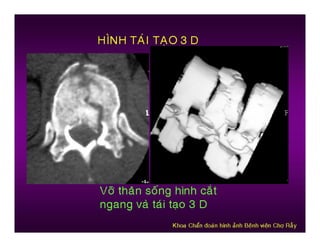

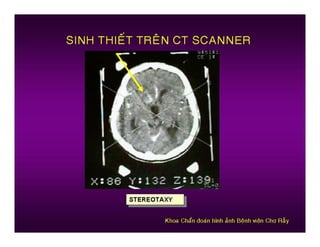

41. Vài hình ảnh MULTISLICES

42. CBF MTT CBV

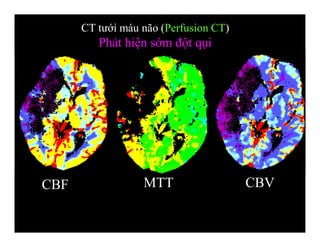

CT tưới máu não (Perfusion CT)
Phát hiện sớm đột qụi

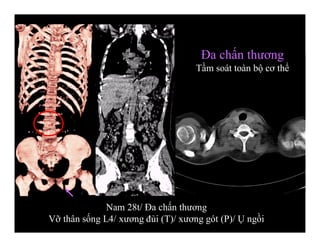

43. Đa chấn thương
Tầm soát toàn bộ cơ thể
Nam 28t/ Đa chấn thương
Vỡ thân sống L4/ xương đùi (T)/ xương gót (P)/ Ụ ngồi

44. Nữ 78t / Thuyên tắc động mạch
phổi-tĩnh mạch chi dưới

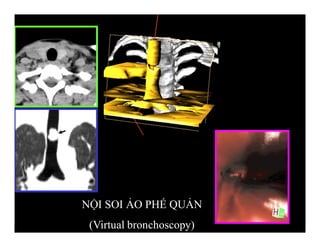

45. NỘI SOI ẢO PHẾ QUẢN
(Virtual bronchoscopy)

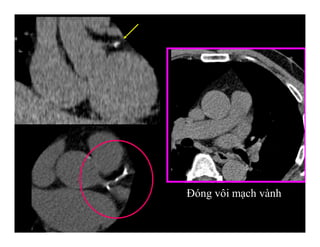

46. Đóng vôi mạch vành

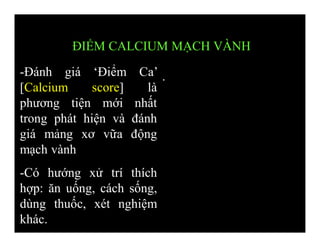

47. -Đánh giá ‘Điểm Ca’
[Calcium score] là
phương tiện mới nhất
trong phát hiện và đánh
giá mảng xơ vữa động
mạch vành
-Có hướng xử trí thích
hợp: ăn uống, cách sống,
dùng thuốc, xét nghiệm
khác.
This image cannot currently be displayed.
ĐIỂM CALCIUM MẠCH VÀNH

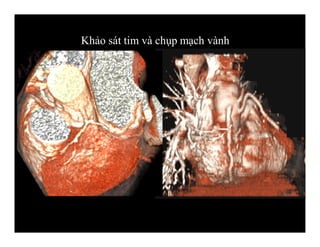

48. Khảo sát tim và chụp mạch vành

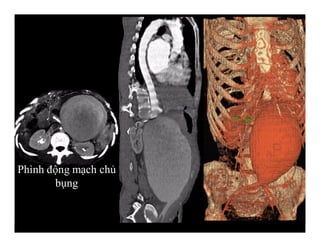

49. Phình động mạch chủ
bụng

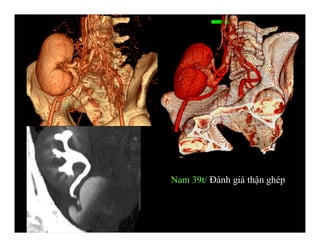

50. Nam 39t/ Đánh giá thận ghép
Thận ghép

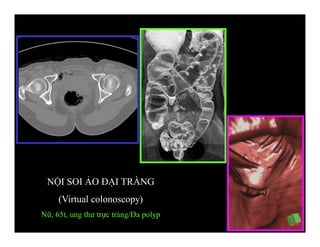

51. NỘI SOI ẢO ĐẠI TRÀNG
(Virtual colonoscopy)
Nữ, 65t, ung thư trực tràng/Đa polyp

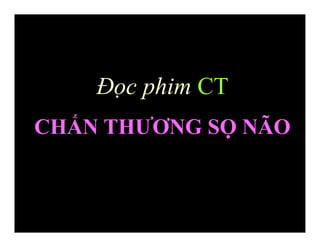

52. Đọc phim CT
CHẤN THƯƠNG SỌ NÃO

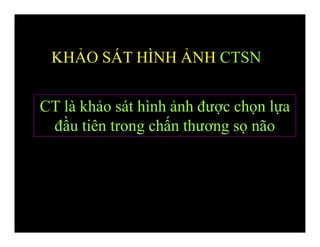

53. CT là khảo sát hình ảnh được chọn lựa
đầu tiên trong chấn thương sọ não
KHẢO SÁT HÌNH ẢNH CTSN

54.  Mất ý thức
 Thay đổi tình trạng tinh thần
 Dấu hiệu thần kinh khu trú
 Nghi ngờ vỡ nền sọ
Vỡ lún sọ
Tổn thương xuyên thấu (đạn)
Nghi ngờ tụ máu nội sọ

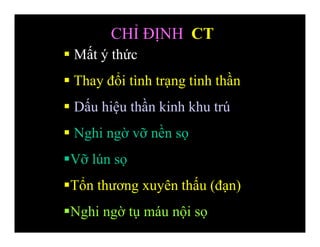

CHỈ ĐỊNH CT

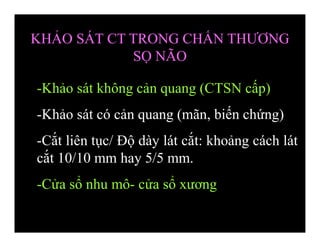

55. -Khảo sát không cản quang (CTSN cấp)
-Khảo sát có cản quang (mãn, biến chứng)
-Cắt liên tục/ Độ dày lát cắt: khoảng cách lát
cắt 10/10 mm hay 5/5 mm.
-Cửa sổ nhu mô- cửa sổ xương
KHẢO SÁT CT TRONG CHẤN THƯƠNG
SỌ NÃO

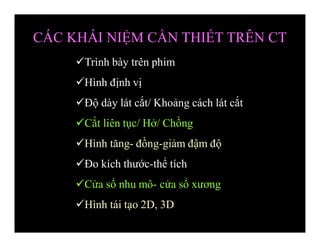

56. Trình bày trên phim
Hình định vị
Độ dày lát cắt/ Khoảng cách lát cắt
Cắt liên tục/ Hở/ Chồng
Hình tăng- đồng-giảm đậm độ
Đo kích thước-thể tích
Cửa sổ nhu mô- cửa sổ xương
Hình tái tạo 2D, 3D
CÁC KHÁI NIỆM CẦN THIẾT TRÊN CT

57. Hoï-teân Beänh vieän
Nam-Nöõ Ngaøy chuïp
Soá ID
ROI
kV, mAs
S# W/L

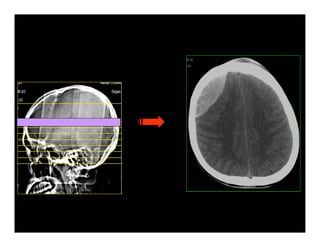

Hình định vị
Hình CT
Khung hình

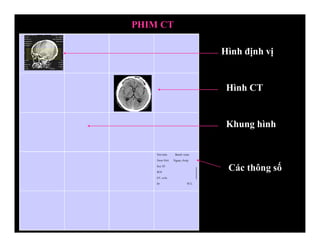

PHIM CT
Các thông số

58. I# 8
8

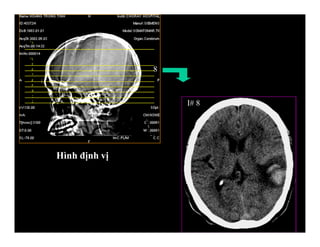

Hình định vị

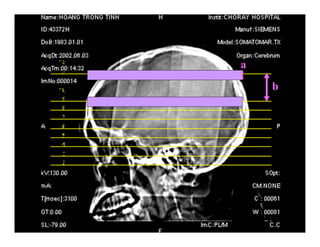

59. a
b

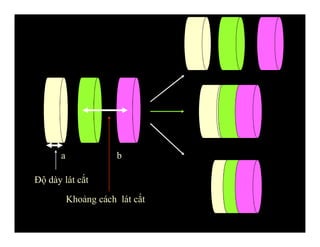

60. Độ dày lát cắt
Khoảng cách lát cắt
a b

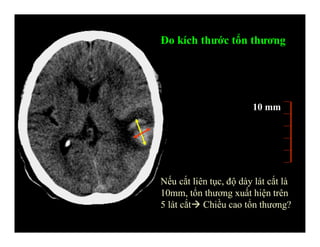

61. Đo kích thước tổn thương
10 mm
Nếu cắt liên tục, độ dày lát cắt là
10mm, tổn thương xuất hiện trên
5 lát cắt Chiều cao tổn thương?

62. CÁC TỪ DIỄN TẢ ĐẬM ĐỘ
Giảm đậm độ (Hypodense)
Đồng đậm độ (Isodense)
Tăng đậm độ (Hyperdense).

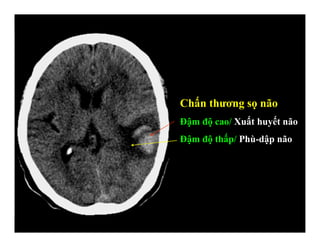

63. Chấn thương sọ não
Đậm độ cao/ Xuất huyết não
Đậm độ thấp/ Phù-dập não

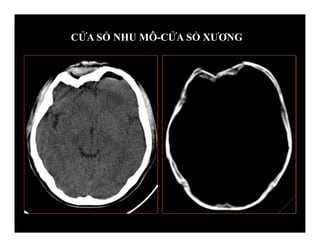

64. CỬA SỔ NHU MÔ-CỬA SỔ XƯƠNG

65. Hình cắt ngang
Hình tái tạo 2D
Hình tái tạo 3D
Thực hiện trên máy MSCT-Chợ rẫy

66. GIẢI PHẪU HÌNH ẢNH
SỌ NÃO

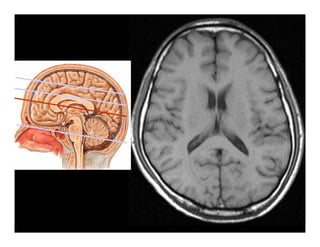

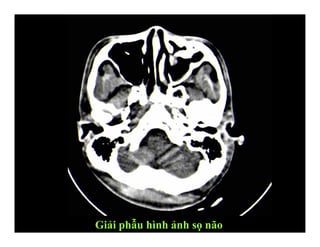

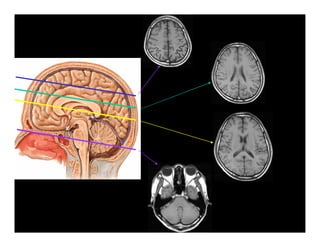

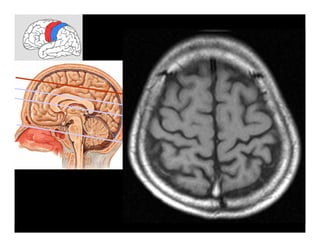

67. Giải phẫu hình ảnh sọ não

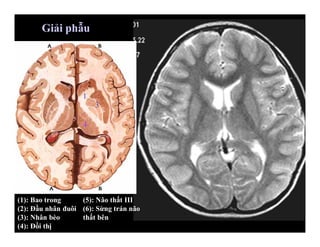

71. (1): Bao trong
(2): Đầu nhân đuôi
(3): Nhân bèo
(4): Đồi thị
1
2
3
4
5
6
(5): Não thất III
(6): Sừng trán não
thất bên

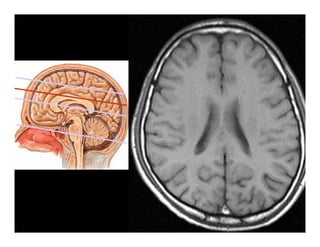

Giải phẫu
2
3
4
5
6
1

74. Giải phẫu

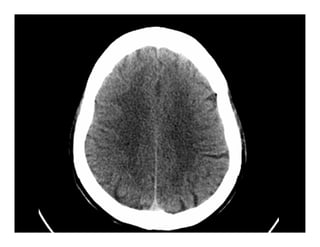

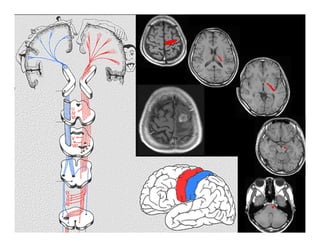

77. Tổn thương
CHẤN THƯƠNG SỌ NÃO

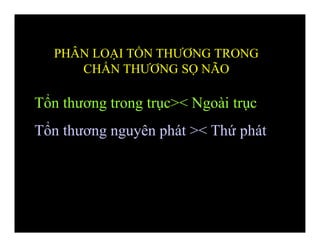

78. Tổn thương trong trục>< Ngoài trục
Tổn thương nguyên phát >< Thứ phát
PHÂN LOẠI TỔN THƯƠNG TRONG
CHẤN THƯƠNG SỌ NÃO

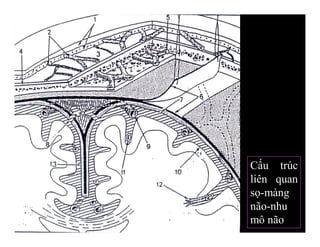

79. Cấu trúc
liên quan
sọ-màng
não-nhu
mô não

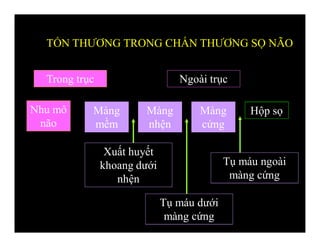

80. TỔN THƯƠNG TRONG CHẤN THƯƠNG SỌ NÃO
Nhu mô
não
Màng
mềm
Màng
nhện
Màng
cứng
Hộp sọ
Tụ máu ngoài
màng cứng
Tụ máu dưới
màng cứng
Xuất huyết
khoang dưới
nhện
Trong trục Ngoài trục

81. Vỡ hộp sọ
Tổn thương ngoài trục (extra-axial)
-Tụ máu ngoài màng cứng
-Tụ máu dưới màng cứng
-Xuất huyết khoang dưới nhện
TỔN THƯƠNG NGUYÊN PHÁT

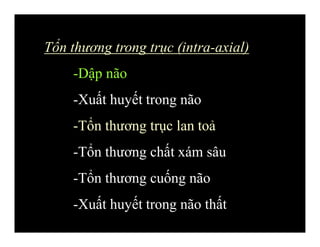

82. Tổn thương trong trục (intra-axial)
-Dập não
-Xuất huyết trong não
-Tổn thương trục lan toả
-Tổn thương chất xám sâu
-Tổn thương cuống não
-Xuất huyết trong não thất

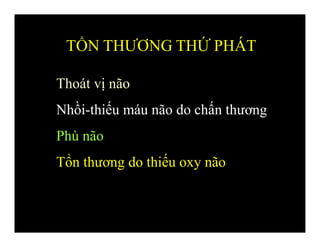

83. Thoát vị não
Nhồi-thiếu máu não do chấn thương
Phù não
Tổn thương do thiếu oxy não
TỔN THƯƠNG THỨ PHÁT

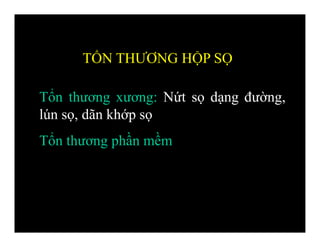

84. Tổn thương xương: Nứt sọ dạng đường,
lún sọ, dãn khớp sọ
Tổn thương phần mềm
TỔN THƯƠNG HỘP SỌ

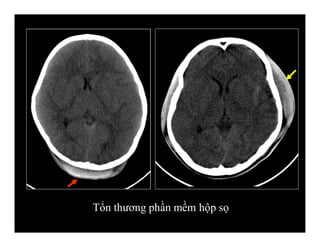

85. Tổn thương phần mềm hộp sọ

86. Tổn thương xương hộp sọ

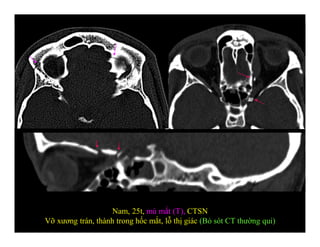

87. Nam, 25t, mù mắt (T), CTSN
Vỡ xương trán, thành trong hốc mắt, lỗ thị giác (Bỏ sót CT thường qui)

88. -Hay gặp thái dương-đính (95%)
-Tổn thương động mạch màng não giữa
(90%), tĩnh mạch tuỷ sọ, xoang màng cứng
(10%)
-Thường kết hợp với nứt sọ cùng bên và tụ
máu dưới màng cứng đối bên (90%)

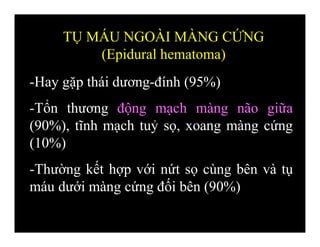

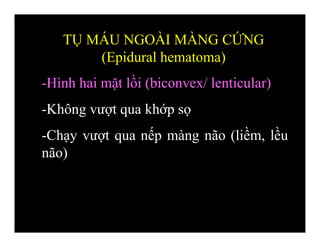

TỤ MÁU NGOÀI MÀNG CỨNG
(Epidural hematoma)

89. -Hình hai mặt lồi (biconvex/ lenticular)
-Không vượt qua khớp sọ
-Chạy vượt qua nếp màng não (liềm, lều
não)
TỤ MÁU NGOÀI MÀNG CỨNG
(Epidural hematoma)

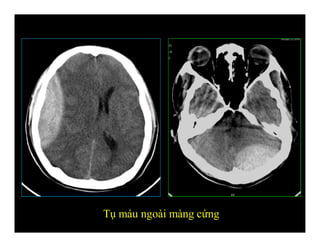

90. Tụ máu ngoài màng cứng

91. -Đứt các tĩnh mạch cầu nối
-Hình liềm
-Chạy qua các khớp sọ
-Không vượt qua các nếp màng cứng (liềm, lều
não)
-Tuỳ tụ máu cấp, bán cấp hay mãn mà đậm độ
khác nhau

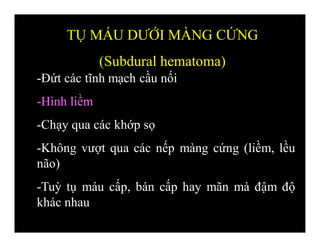

TỤ MÁU DƯỚI MÀNG CỨNG
(Subdural hematoma)

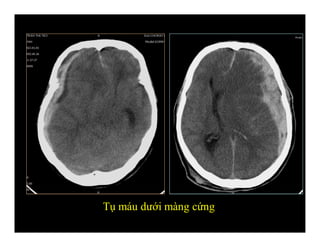

92. Tụ máu dưới màng cứng

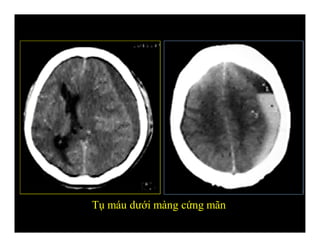

93. Tụ máu dưới màng cứng mãn

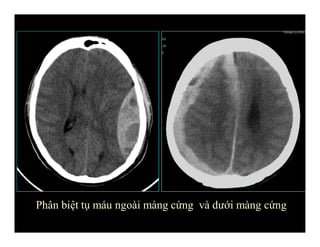

94. Phân biệt tụ máu ngoài màng cứng và dưới màng cứng

95. EDH
Tăng đậm độ các khe, rãnh não
XUẤT HUYẾT KHOANG DƯỚI NHỆN

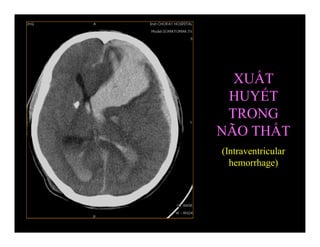

96. XUẤT
HUYẾT
TRONG
NÃO THẤT
(Intraventricular
hemorrhage)

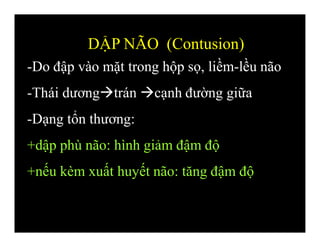

97. -Do đập vào mặt trong hộp sọ, liềm-lều não
-Thái dươngtrán cạnh đường giữa
-Dạng tổn thương:
+dập phù não: hình giảm đậm độ
+nếu kèm xuất huyết não: tăng đậm độ
DẬP NÃO (Contusion)

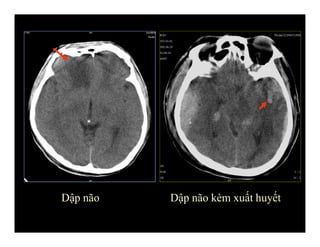

98. Dập não Dập não kèm xuất huyết

99. -Thường hình ảnh CT bình thường
-Hoặc biểu hiện các nốt chảy máu nhỏ, rải
rác
-Vị trí : vùng ranh giới chất trắng-xám
bán cầu, thể chai, cuống não sau-bên
-MRI có giá trị trong chẩn đoán

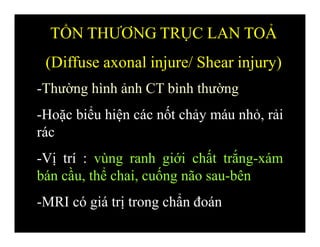

TỔN THƯƠNG TRỤC LAN TOẢ
(Diffuse axonal injure/ Shear injury)

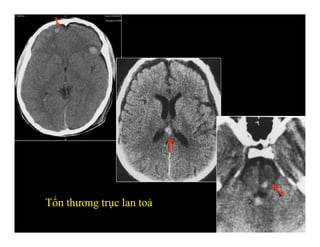

100. Tổn thương trục lan toả

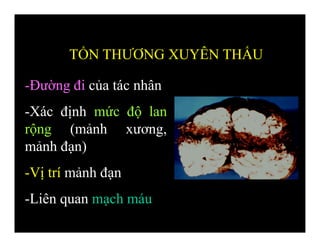

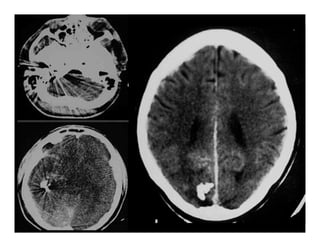

101. -Đường đi của tác nhân
-Xác định mức độ lan
rộng (mảnh xương,
mảnh đạn)
-Vị trí mảnh đạn
-Liên quan mạch máu
TỔN THƯƠNG XUYÊN THẤU

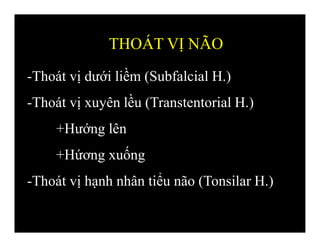

103. -Thoát vị dưới liềm (Subfalcial H.)
-Thoát vị xuyên lều (Transtentorial H.)
+Hướng lên
+Hứơng xuống
-Thoát vị hạnh nhân tiểu não (Tonsilar H.)
THOÁT VỊ NÃO

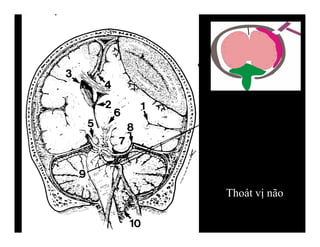

104. Thoát vị não

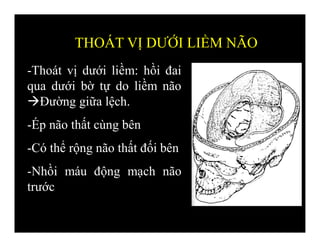

105. -Thoát vị dưới liềm: hồi đai
qua dưới bờ tự do liềm não
Đường giữa lệch.
-Ép não thất cùng bên
-Có thể rộng não thất đối bên
-Nhồi máu động mạch não
trước
THOÁT VỊ DƯỚI LIỀM NÃO

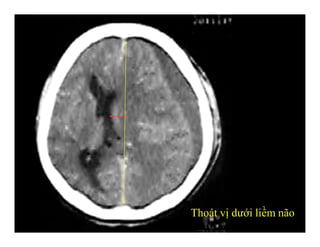

106. Thoát vị dưới liềm não

107. -Mỏm móc của hồi
cạnh hải mã thoát
vị qua khe lều tiểu
não xuống dưới
+Xoá bể trên yên
+Rộng bể góc cầu
tiểu não cùng bên

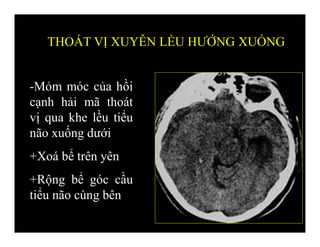

THOÁT VỊ XUYÊN LỀU HƯỚNG XUỐNG

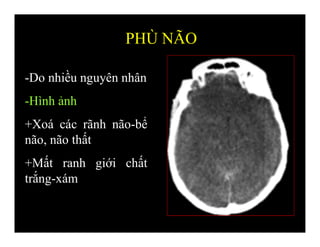

108. -Do nhiều nguyên nhân
-Hình ảnh
+Xoá các rãnh não-bể
não, não thất
+Mất ranh giới chất
trắng-xám
PHÙ NÃO

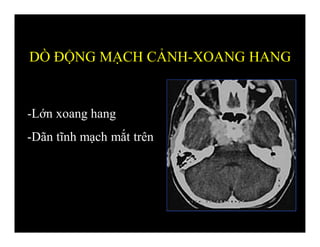

109. -Lớn xoang hang
-Dãn tĩnh mạch mắt trên
DÒ ĐỘNG MẠCH CẢNH-XOANG HANG

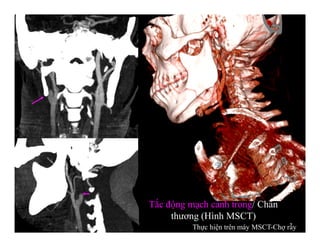

110. Tắc động mạch cảnh trong/ Chấn
thương (Hình MSCT)
Thực hiện trên máy MSCT-Chợ rẫy

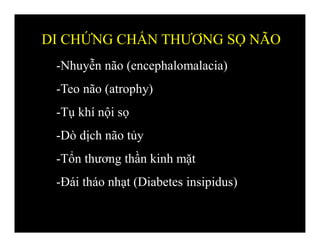

111. -Nhuyễn não (encephalomalacia)
-Teo não (atrophy)
-Tụ khí nội sọ
-Dò dịch não tủy
-Tổn thương thần kinh mặt
-Đái tháo nhạt (Diabetes insipidus)
DI CHỨNG CHẤN THƯƠNG SỌ NÃO

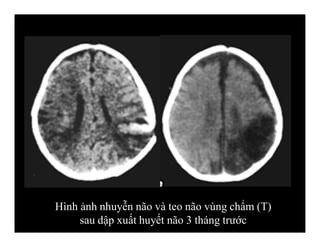

112. Hình ảnh nhuyễn não và teo não vùng chẩm (T)
sau dập xuất huyết não 3 tháng trước

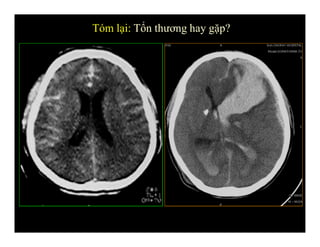

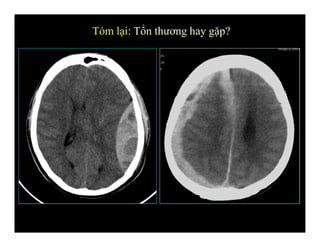

113. Tóm lại: Tổn thương hay gặp?

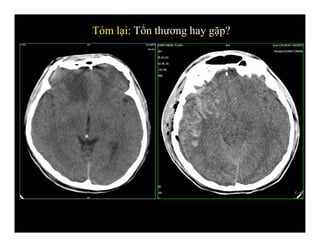

114. Tóm lại: Tổn thương hay gặp?

115. Tóm lại: Tổn thương hay gặp?

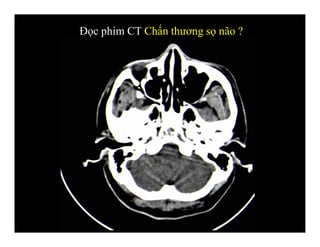

116. Đọc phim CT Chấn thương sọ não ?

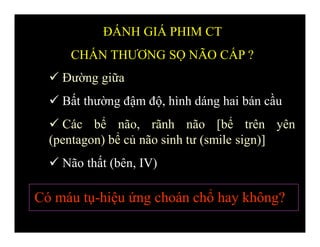

117.  Đường giữa
 Bất thường đậm độ, hình dáng hai bán cầu
 Các bể não, rãnh não [bể trên yên
(pentagon) bể củ não sinh tư (smile sign)]
 Não thất (bên, IV)
ĐÁNH GIÁ PHIM CT
CHẤN THƯƠNG SỌ NÃO CẤP ?
Có máu tụ-hiệu ứng choán chổ hay không?

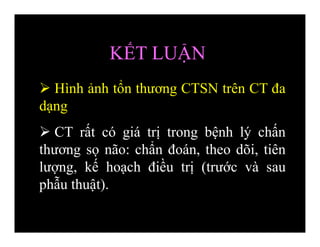

118. KẾT LUẬN
 Hình ảnh tổn thương CTSN trên CT đa
dạng
 CT rất có giá trị trong bệnh lý chấn
thương sọ não: chẩn đoán, theo dõi, tiên
lượng, kế hoạch điều trị (trước và sau
phẫu thuật).

119. XIN CÁM ƠN
