Windows Server 2016 ならびに System Center 2016で実現するクラウド基盤のシステム管理について、ご説明しています。

1. ROOM
C

3. 


4.  より多くの プライベート クラウド の運用管理者
ならびに サービス プロバイダー の方々に、
Windows Server 2016 ならびに System Center 2016
をより深くご理解いただいて、是非検証して
みたいと感じて啓蒙活動をしていただけること

6. 一貫した
プラットフォーム
をご提供

9. より使いやすく
- ネットワーク 管理をより簡単に
- フェールオーバー クラスター の改良
- 差分ディスク の機能と管理を改良
- Rolling Upgrade によりクラスター アップグレード をより簡単に
セキュリティとインフラストラクチャー
- Shielded VM の管理
- Guarded hosts のデプロイ と管理
- クラスターの耐障害性を改良
ファブリック管理の機能拡張
- SOFS 管理のエンハンス (Storage Spaces Direct, SAN storage automation)
- ストレージ レプリカとSAN レプリケーションのASR の機能統合
- ポート ACLの管理
- Nano Server の管理
- Operation Manager を使ったストレージ監視の改良
- ソフトウェア ロードバランサー とネットワーク コントローラー の管理
- Storage QoS ポリシーの管理

10. 

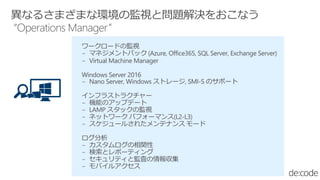

11. ワークロードの監視
- マネジメントパック (Azure, Office365, SQL Server, Exchange Server)
- Virtual Machine Manager
Windows Server 2016
- Nano Server, Windows ストレージ, SMI-S のサポート
インフラストラクチャー
- 機能のアップデート
- LAMP スタックの監視
- ネットワーク パフォーマンス(L2-L3)
- スケジュールされたメンテナンス モード
ログ分析
- カスタムログの相関性
- 検索とレポーティング
- セキュリティと監査の情報収集
- モバイルアクセス

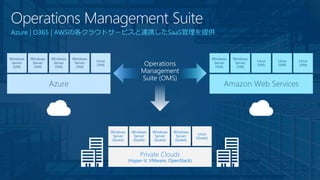

12. Azure
Windows
Server
(VM)
Windows
Server
(VM)
Windows
Server
(VM)
Windows
Server
(VM)
Linux
(VM)
Amazon Web Services
Windows
Server
(VM)
Windows
Server
(VM)
Linux
(VM)
Linux
(VM)
Linux
(VM)Operations
Management
Suite (OMS)
Private Clouds
(Hyper-V, VMware, OpenStack)
Windows
Server
(Guest)
Windows
Server
(Guest)
Windows
Server
(Guest)
Windows
Server
(Guest)
Linux
(Guest)

13. www.microsoft.com/oms

16. 管理手法
データ設計
データセンター抽象化レイヤー
物理ハードウェア
Windows Server 2016 | Hyper-V | System Center 2016
プロビジョニングと運用
コンピュート クラスター
仮想マシン
ストレージ クラスター
ファイルサーバー
セキュリティ コントローラー
Shielded VMs
ネットワーク コントローラー
仮想ネットワーク

17. 関連セッション情報！！
本日 15:55 – 16:55
CDP-009
“次期Windows Serverに実装される
クラウド生まれのSDN“
日本マイクロソフト 高添 修

18. 関連セッション情報！！
本日 14:35 – 15:35
CDP-010
“Software Defined Storageを実現する
次期Windows Serverのストレージ機能“
日本マイクロソフト 前島 鷹賢

21. VHD
VM Storage
Resiliency
VM Compute
Resiliency

22. 可用性
 ノードがクラスター メンバー
シップから外れても仮想マシ
ンは継続して稼働
柔軟性
 コモディティハードウェアで
クラウドスケールを実現可能
 SLAに応じて設定可能
信頼性
 一時的な障害に対する回復力
?
ノードが分離
ネットワーク障害

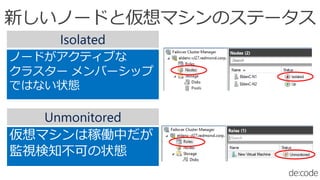

23. ノードがアクティブな
クラスター メンバーシップ
ではない状態
Isolated
仮想マシンは稼働中だが
監視検知不可の状態
Unmonitored

25. 可視化
 接続不可状態をすばやく検知
 ブロック・ファイルストレージの
問題に対して直ちに自動的に対処
柔軟性
 標準的なハードウェアで構成可能
 一時的なストレージの接続不可状態
でも仮想マシンのセッションを維持
信頼性
 回復するまでの間、仮想マシンは
PausedCriticalの状態に遷移
 セッション状態は回復まで維持
一時的なストレージの障害に対して仮想マシンのセッションを保持

26. タイムアウト
仮想マシンを停止する前にcritical pause状態で待つ時間を設定
設定値が60秒の倍数でない場合は1分単位で繰り上げ
Set-VM –AutomaticCriticalErrorActionTimeout <value in seconds>
有効化
仮想マシンごとに有効化・無効化 (デフォルトでは有効化)
仮想マシンをオフラインにするための設定
Set-VM -AutomaticCriticalErrorAction <Nothing | Pause>
デフォルト値
最小値 = 0 (仮想マシンはただちに停止)
最大値 = 24 時間
デフォルト設定 = 30 分

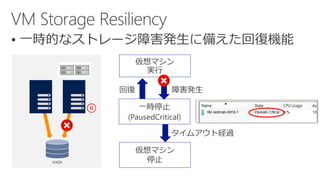

27. 
仮想マシン
実行
一時停止
(PausedCritical)
仮想マシン
停止VHDX

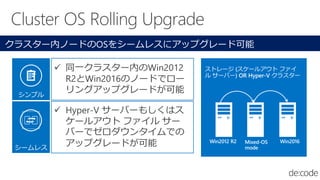

28. シームレス
 Hyper-V サーバーもしくはス
ケールアウト ファイル サー
バーでゼロダウンタイムでの
アップグレードが可能
シンプル
 同一クラスター内のWin2012
R2とWin2016のノードでロー
リングアップグレードが可能
ストレージ (スケールアウト ファイ
ル サーバー) OR Hyper-V クラスター
Mixed-OS
mode
Win2016Win2012 R2
クラスター内ノードのOSをシームレスにアップグレード可能

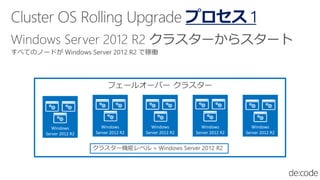

30. プロセス 1
Windows
Server 2012 R2
Windows
Server 2012 R2
Windows
Server 2012 R2
Windows
Server 2012 R2
Windows
Server 2012 R2

31. プロセス 2
Windows
Server 2012 R2
Windows
Server 2012 R2
Windows
Server 2012 R2
Windows
Server 2012 R2
Windows
Server 2012 R2

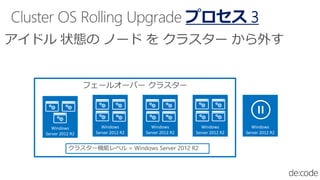

32. プロセス 3
Windows
Server 2012 R2
Windows
Server 2012 R2
Windows
Server 2012 R2
Windows
Server 2012 R2
Windows
Server 2012 R2

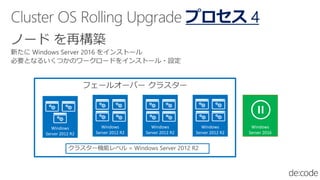

33. プロセス 4
Windows
Server 2012 R2
Windows
Server 2012 R2
Windows
Server 2012 R2
Windows
Server 2012 R2
Windows
Server 2016

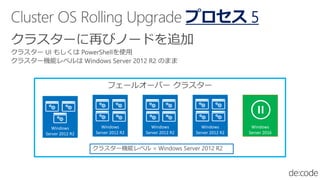

34. プロセス 5
Windows
Server 2012 R2
Windows
Server 2012 R2
Windows
Server 2012 R2
Windows
Server 2012 R2
Windows
Server 2016

35. プロセス 6
Windows
Server 2012 R2
Windows
Server 2012 R2
Windows
Server 2012 R2
Windows
Server 2012 R2
Windows
Server 2016

36. プロセス 7
Windows
Server 2016
Windows
Server 2016
Windows
Server 2016
Windows
Server 2016
Windows
Server 2012 R2

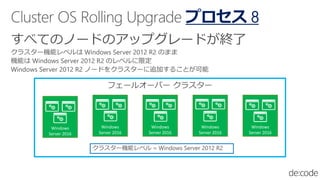

37. プロセス 8
Windows
Server 2016
Windows
Server 2016
Windows
Server 2016
Windows
Server 2016
Windows
Server 2016

38. プロセス 9
Windows
Server 2016
Windows
Server 2016
Windows
Server 2016
Windows
Server 2016
Windows
Server 2016

39. プロセス 10
Windows
Server 2016
Windows
Server 2016
Windows
Server 2016
Windows
Server 2016
Windows
Server 2016

42. Win2016 では、ストレージ RDMA
とイーサネット トラフィックの
統合が可能
QoS によりRDMA とイーサネット
トラフィックの分離も可能に

43. ポリシーベースでのストレージ パフォーマンス (IOPS) の監視と制御
I/O
scheduler
I/O
scheduler
I/O
scheduler
ポリシー
マネージャー
Rate
Limiters
Rate
Limiters
Rate
Limiters
Rate
Limiters
柔軟性
• 柔軟かつ公平なリソースの分配
 制御対象：
VHD, 仮想マシン, サービス, テナント
 制御項目：
最小IOPS, 最大 IOPS
帯域管理機能
の進化
• ストレージを共有するすべての Hyper-V
環境を、ポリシーによって一元管理(*)
• 帯域管理に必要なメトリクスを自動計測
(計測対象： VHD, VM, ホスト, ボリューム)
統合管理
• System Center (SCVMM / SCOM)
または PowerShell による管理
• Storage Health Provider によるすべての
ストレージレイヤーを通貫した管理 Storage
performance
metrics
Silver
Policy
Gold
Policy
(*) Windows Server 2012 R2 では Hyper-V の機能として制御可能
SMB 3.x ストレージネットワーク
スケールアウト ファイルサーバー
Hyper-V クラスター
仮想マシン

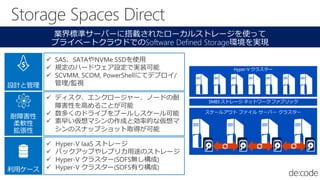

44. Hyper-V クラスター
SMB3 ストレージ ネットワーク ファブリック
耐障害性
柔軟性
拡張性
 ディスク、エンクロージャー、ノードの耐
障害性を高めることが可能
 数多くのドライブをプールしスケール可能
 素早い仮想マシンの作成と効率的な仮想マ
シンのスナップショット取得が可能
設計と管理
 SAS、SATAやNVMe SSDを使用
 規定のハードウェア設定で実装可能
 SCVMM, SCOM, PowerShellにてデプロイ/
管理/監視

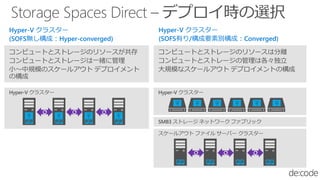

利用ケース
 Hyper-V IaaS ストレージ
 バックアップやレプリカ用途のストレージ
 Hyper-V クラスター(SOFS無し構成)
 Hyper-V クラスター(SOFS有り構成)
業界標準サーバーに搭載されたローカルストレージを使って
プライベートクラウドでのSoftware Defined Storage環境を実現

48. 物理サーバー
信頼できる
仮想化ホスト？
社外・社内からの
正当なアクセス？

49. 信頼されたマシンか否かを
確認するためのサービス

50. 暗号化機能を有効化した
仮想マシン
