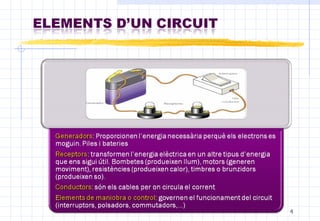

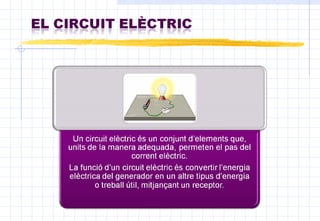

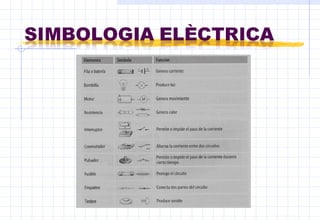

El circuit elèctric Elements d’un circuit elèctric Simbologia elèctrica Circuit sèrie Circuit paral·lel Circuits amb commutador Control de gir d’un motor El relé

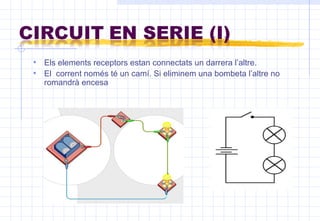

Els elements receptors estan connectats un darrera l’altre.  El  corrent només té un camí. Si eliminem una bombeta l’altre no romandrà encesa

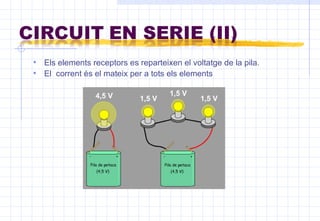

Els elements receptors es reparteixen el voltatge de la pila.  El  corrent és el mateix per a tots els elements

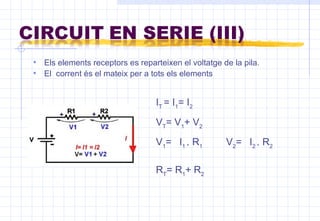

Els elements receptors es reparteixen el voltatge de la pila.  El  corrent és el mateix per a tots els elements  I T  = I 1 = I 2 V T = V 1 + V 2  V 1 =   I 1 *  R 1  V 2 =   I 2 *  R 2  R T = R 1 + R 2

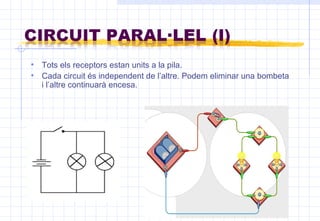

Tots els receptors estan units a la pila. Cada circuit és independent de l’altre. Podem eliminar una bombeta i l’altre continuarà encesa.

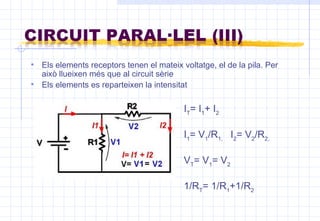

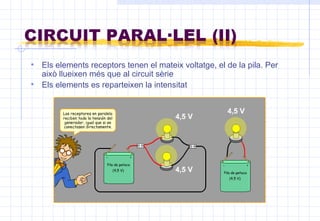

Els elements receptors tenen el mateix voltatge, el de la pila. Per això llueixen més que al circuit sèrie  Els elements es reparteixen la intensitat
Els elements receptors tenen el mateix voltatge, el de la pila. Per això llueixen més que al circuit sèrie  Els elements es reparteixen la intensitat I T = I 1 + I 2 I 1 = V 1 /R 1,  I 2 = V 2 /R 2, V T = V 1 = V 2 1/R T = 1/R 1 +1/R 2

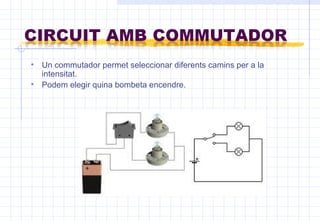

Un commutador permet seleccionar diferents camins per a la intensitat. Podem elegir quina bombeta encendre.

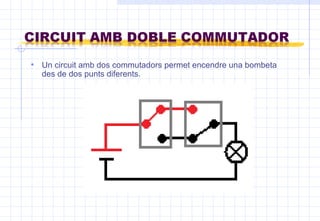

Un circuit amb dos commutadors permet encendre una bombeta des de dos punts diferents.

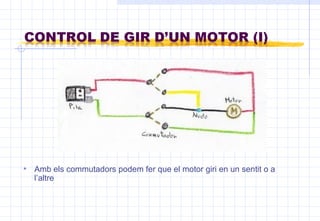

Amb els commutadors podem fer que el motor giri en un sentit o a l’altre

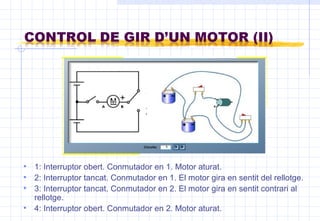

1: Interruptor obert. Conmutador en 1. Motor aturat. 2: Interruptor tancat. Conmutador en 1. El motor gira en sentit del rellotge. 3: Interruptor tancat. Conmutador en 2. El motor gira en sentit contrari al rellotge. 4: Interruptor obert. Conmutador en 2. Motor aturat. 1 2
Imagina que volem arrancar una màquina potent i perillosa mitjançant un interruptor simple. Imagina que la màquina és molt enfora del lloc de comandament Què podríem fer?

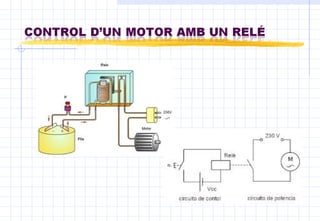

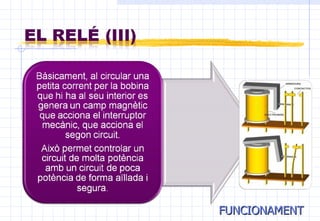

FUNCIONAMENT

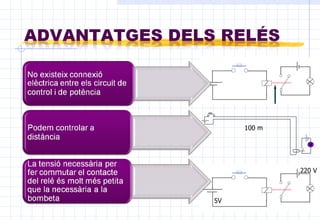

220 V 5V 100 m
