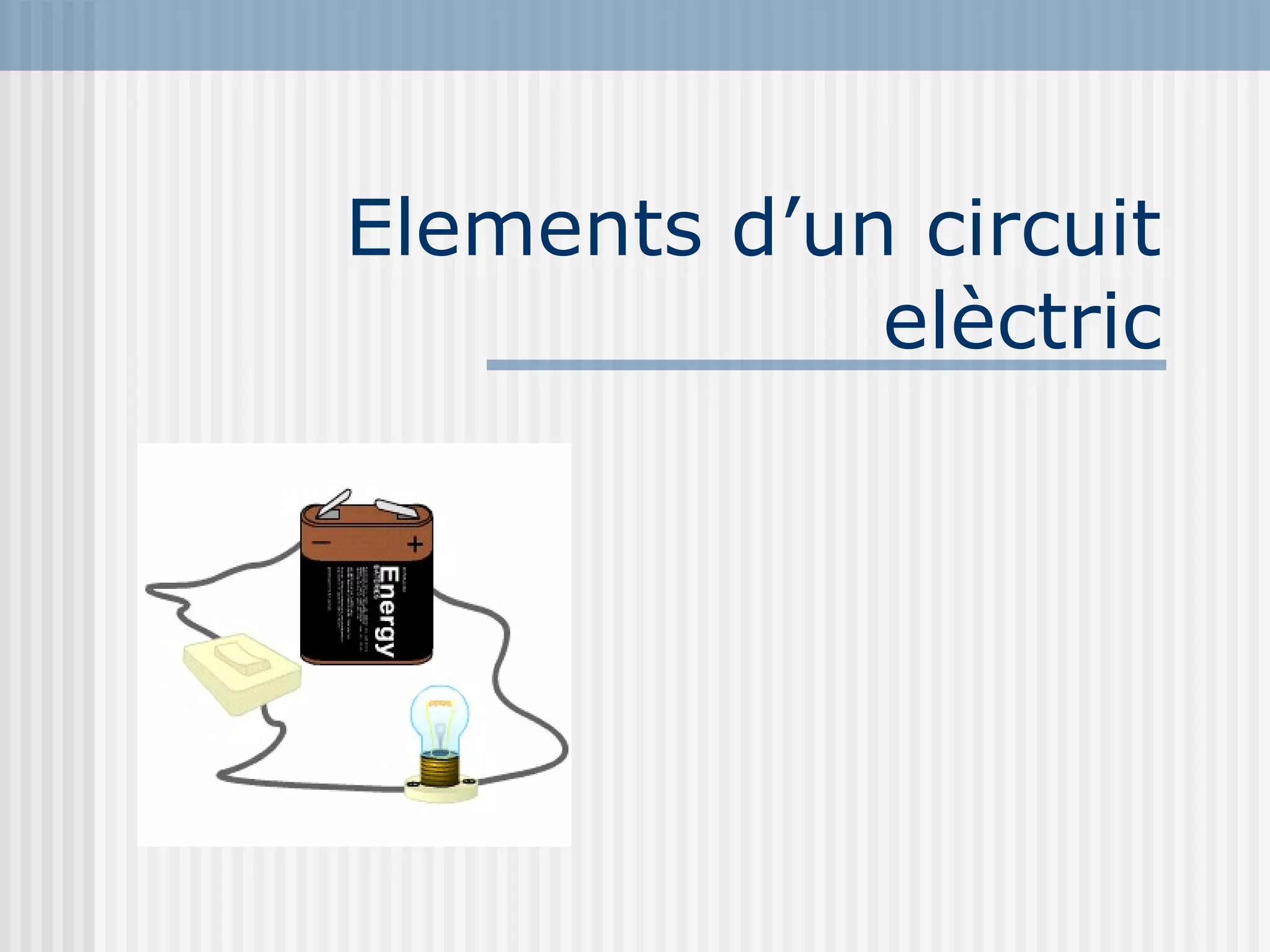

1. Elements d’un circuit
elèctric

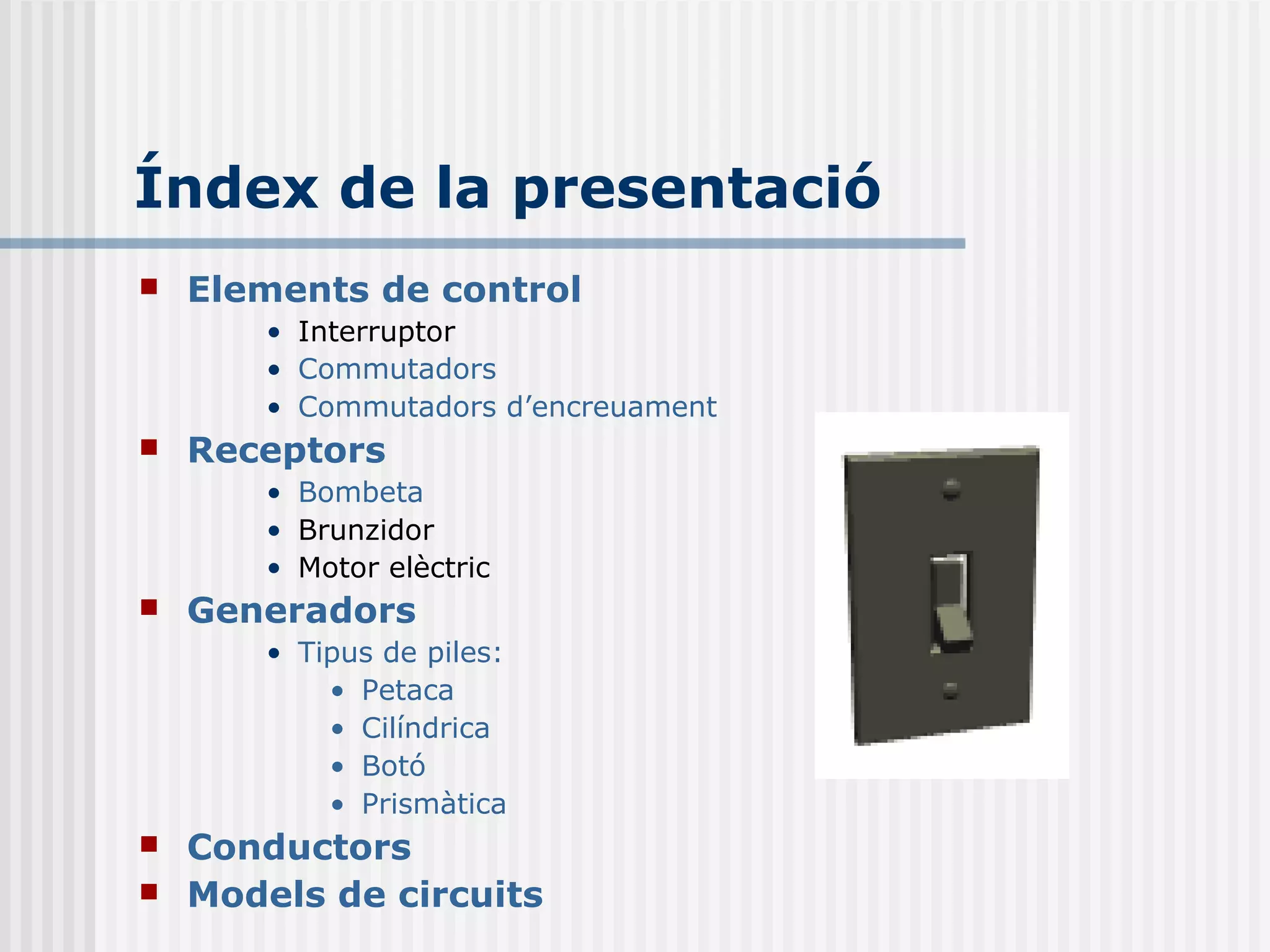

2. Índex de la presentació
 Elements de control
• Interruptor
• Commutadors
• Commutadors d’encreuament
 Receptors
• Bombeta
• Brunzidor
• Motor elèctric
 Generadors
• Tipus de piles:
• Petaca
• Cilíndrica
• Botó
• Prismàtica
 Conductors
 Models de circuits

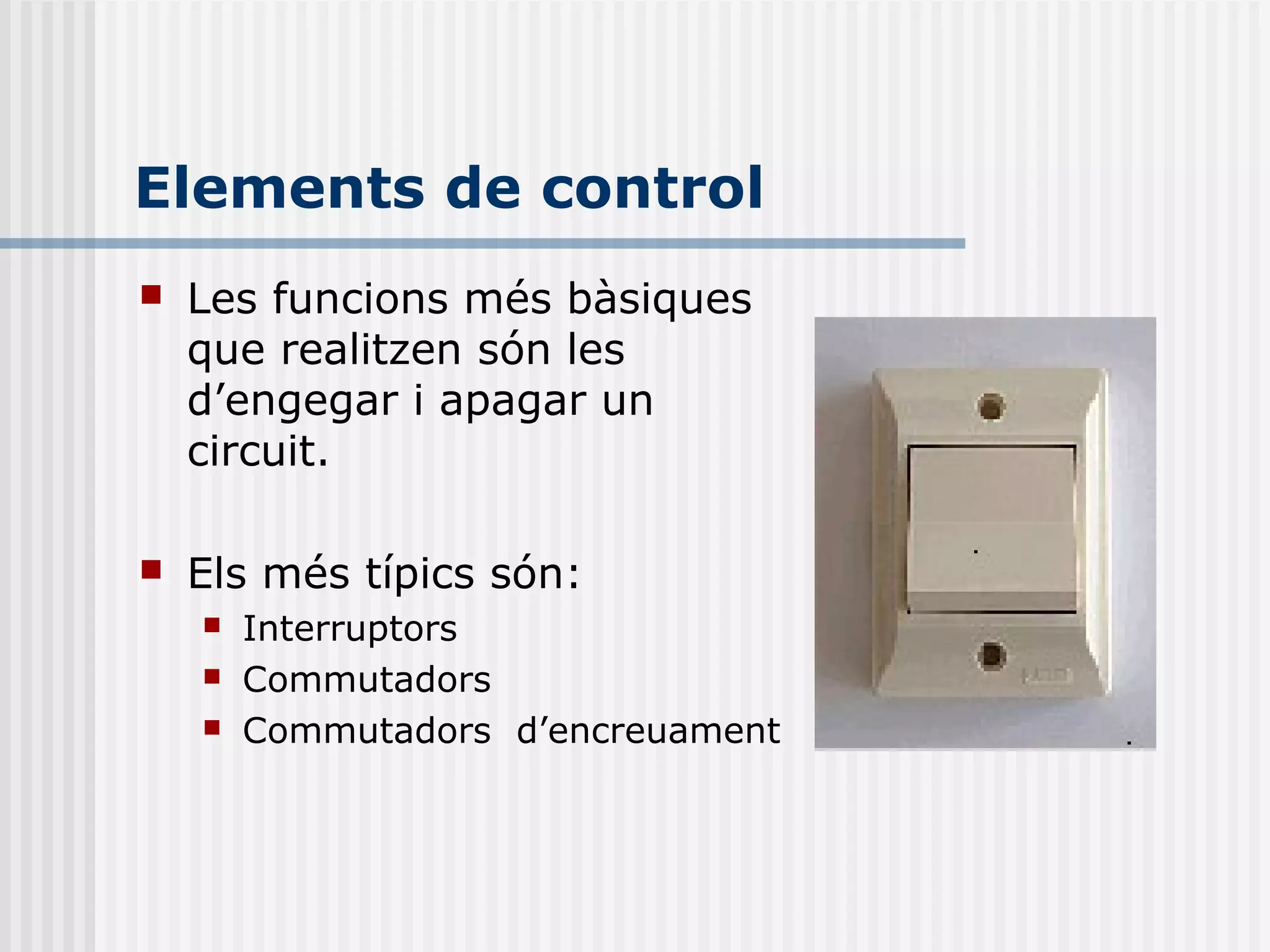

3. Elements de control
 Les funcions més bàsiques
que realitzen són les
d’engegar i apagar un
circuit.
 Els més típics són:
 Interruptors
 Commutadors
 Commutadors d’encreuament

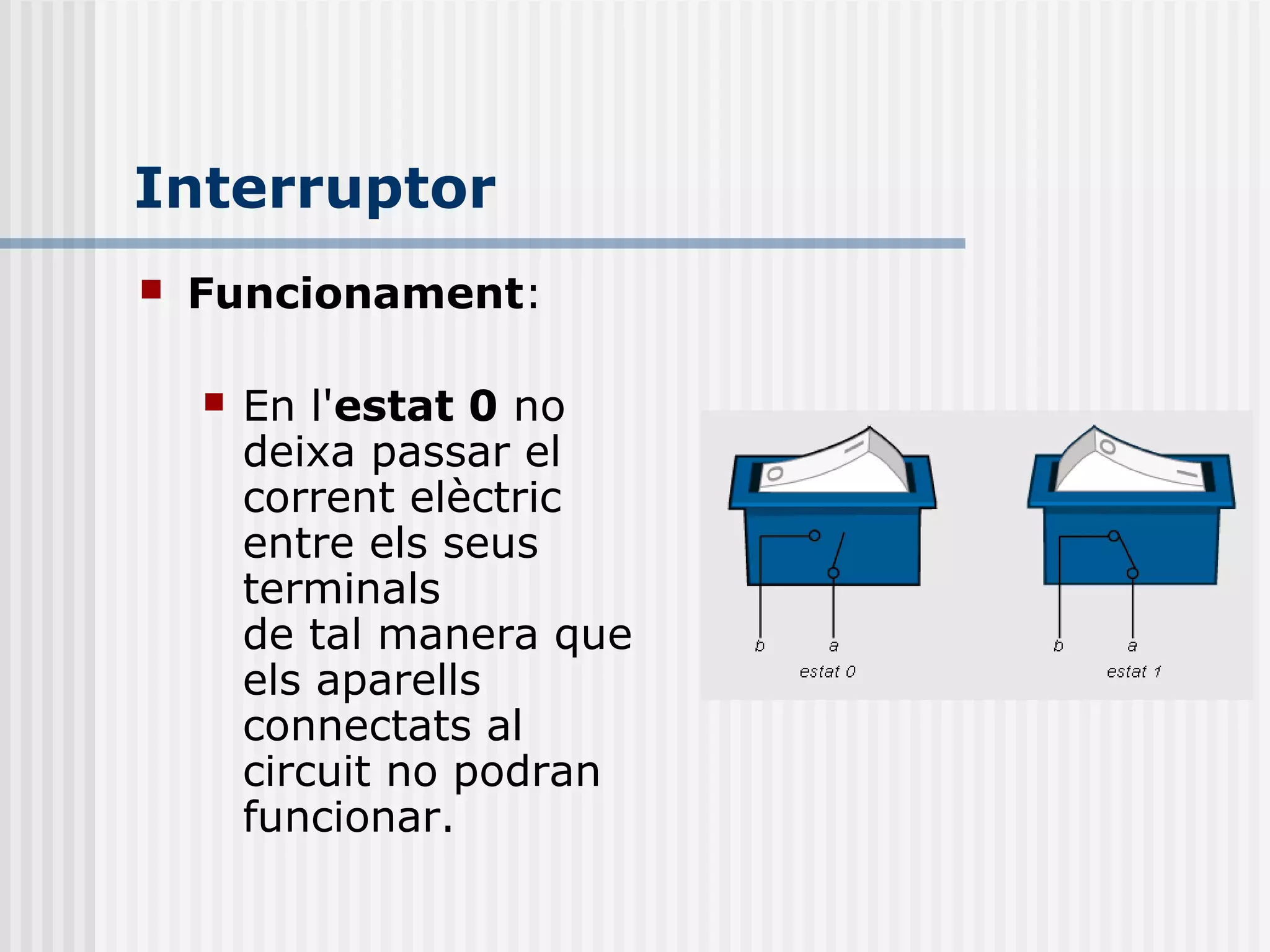

4. Interruptor
 Funcionament:
 En l'estat 0 no
deixa passar el
corrent elèctric
entre els seus
terminals
de tal manera que
els aparells
connectats al
circuit no podran
funcionar.

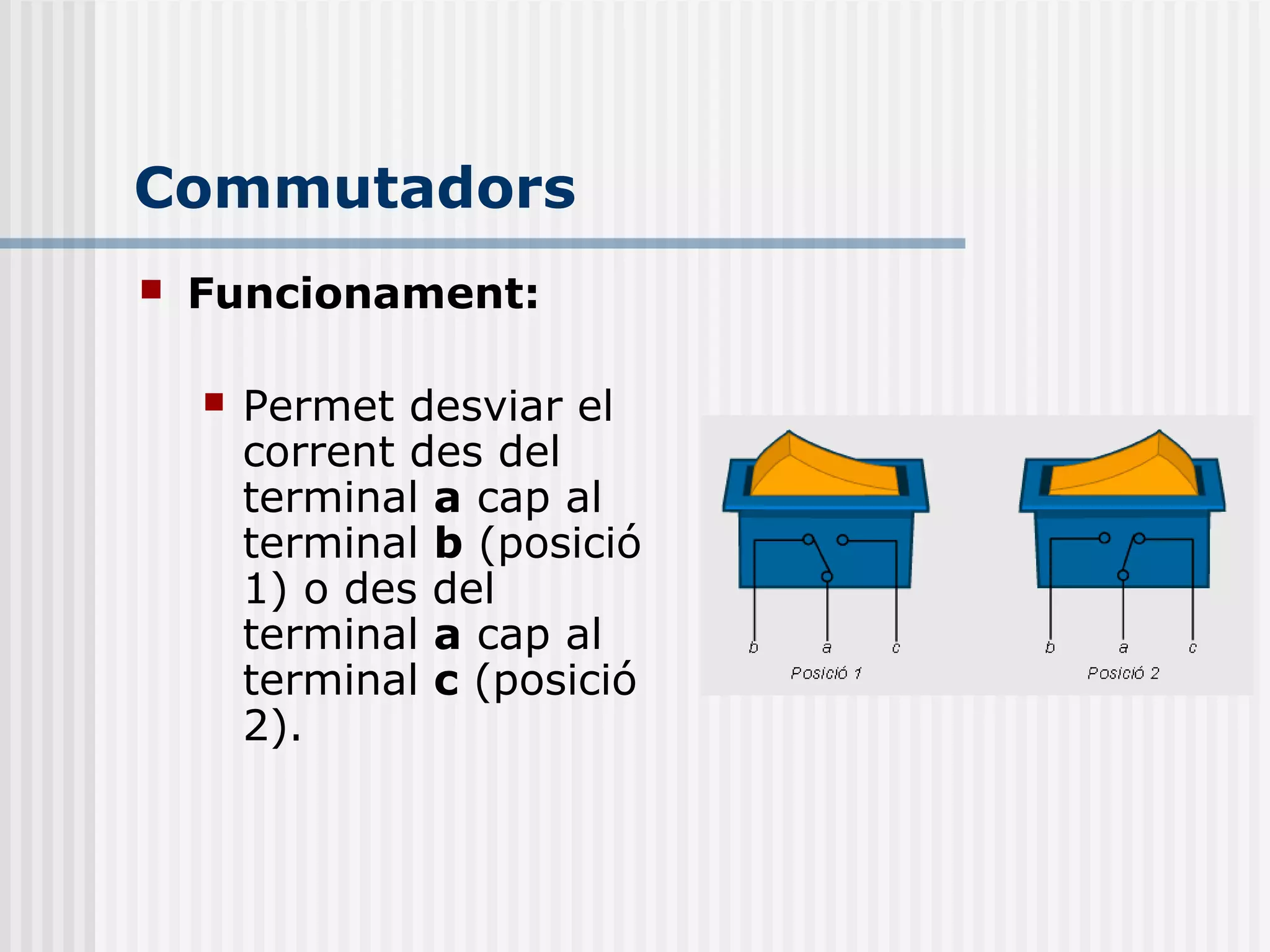

5.  Funcionament:
 Permet desviar el
corrent des del
terminal a cap al
terminal b (posició
1) o des del
terminal a cap al
terminal c (posició
2).
Commutadors

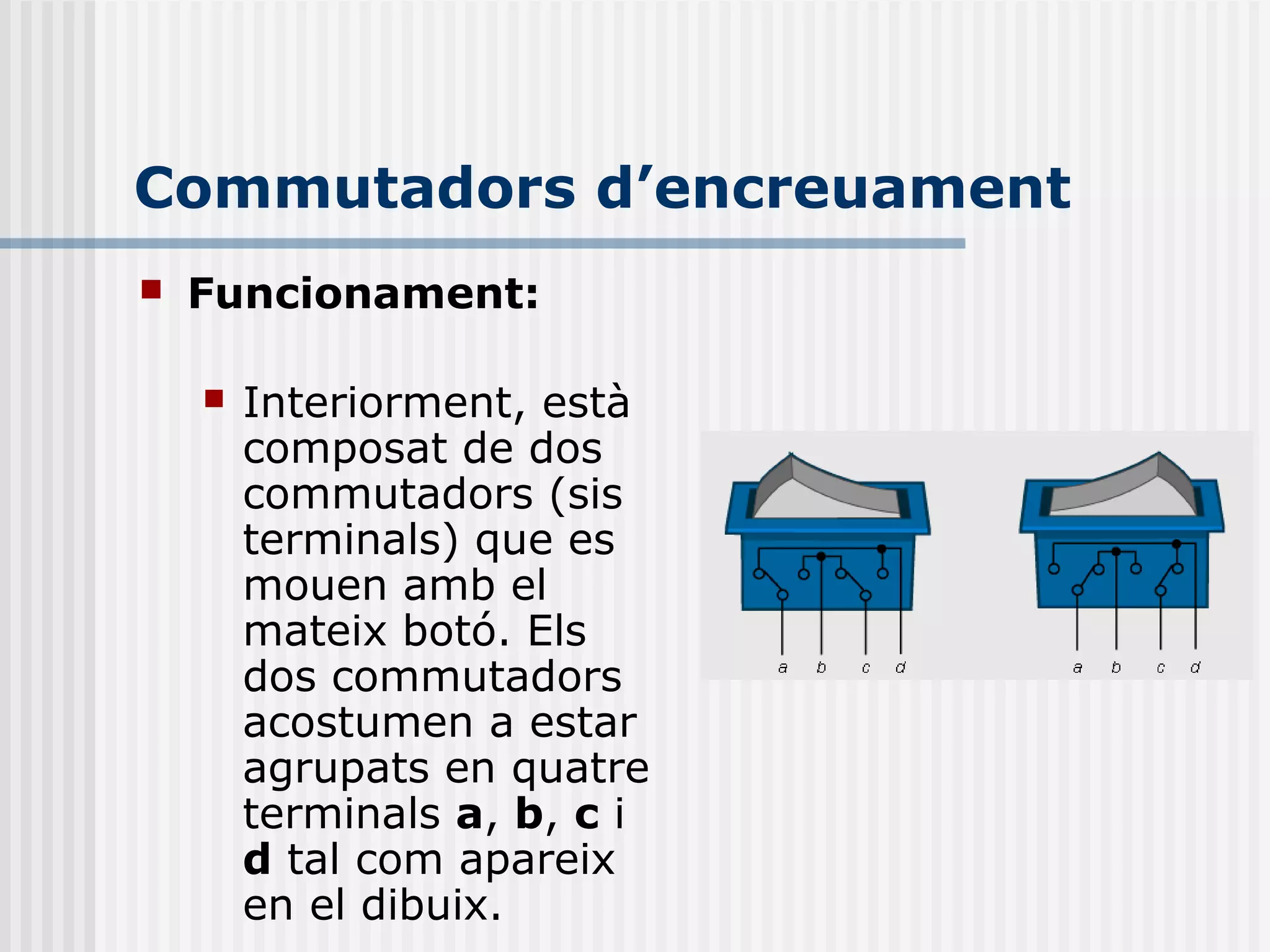

6. Commutadors d’encreuament
 Funcionament:
 Interiorment, està
composat de dos
commutadors (sis
terminals) que es
mouen amb el
mateix botó. Els
dos commutadors
acostumen a estar
agrupats en quatre
terminals a, b, c i
d tal com apareix
en el dibuix.

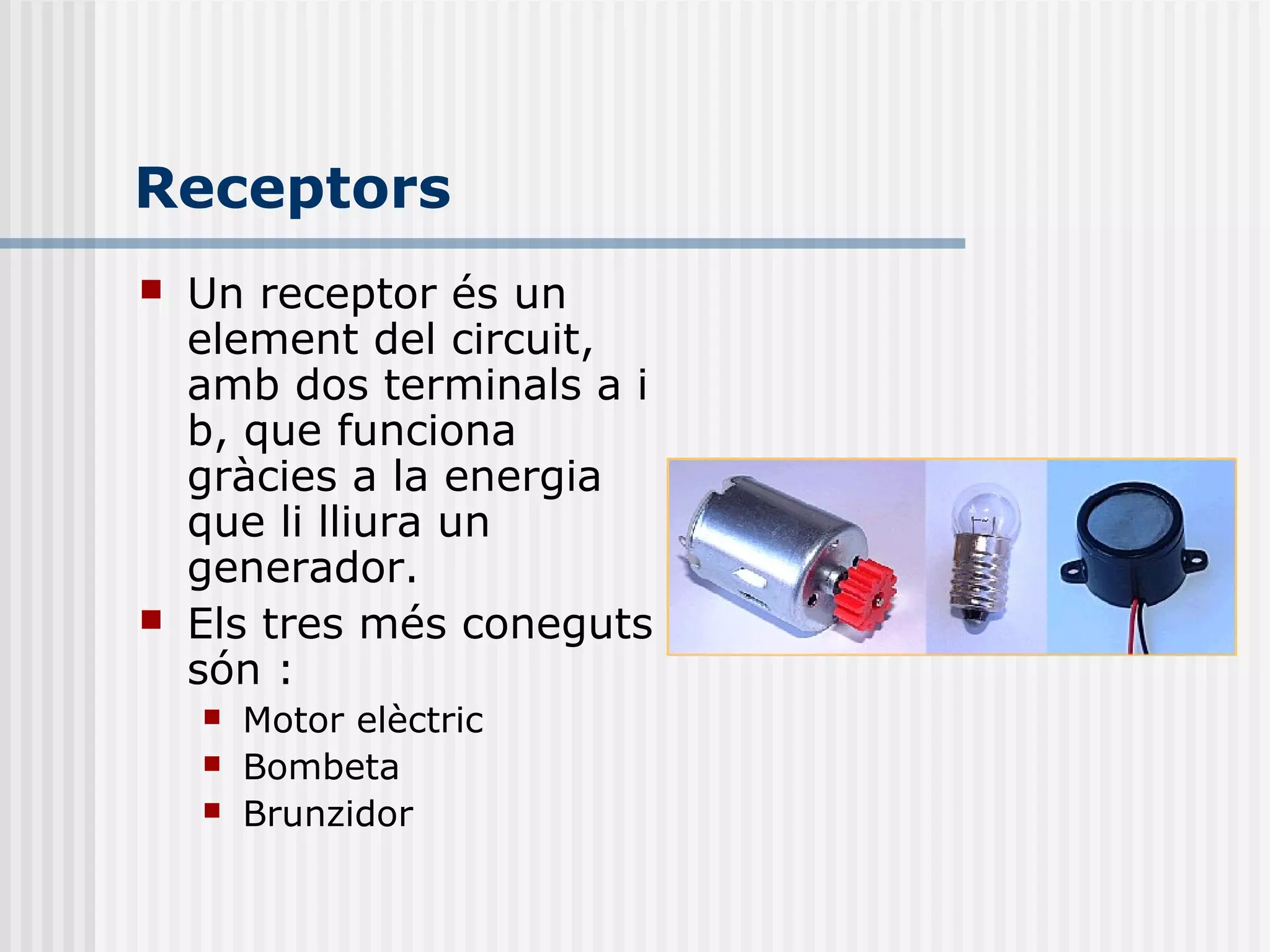

7. Receptors
 Un receptor és un
element del circuit,
amb dos terminals a i
b, que funciona
gràcies a la energia
que li lliura un
generador.
 Els tres més coneguts
són :
 Motor elèctric
 Bombeta
 Brunzidor

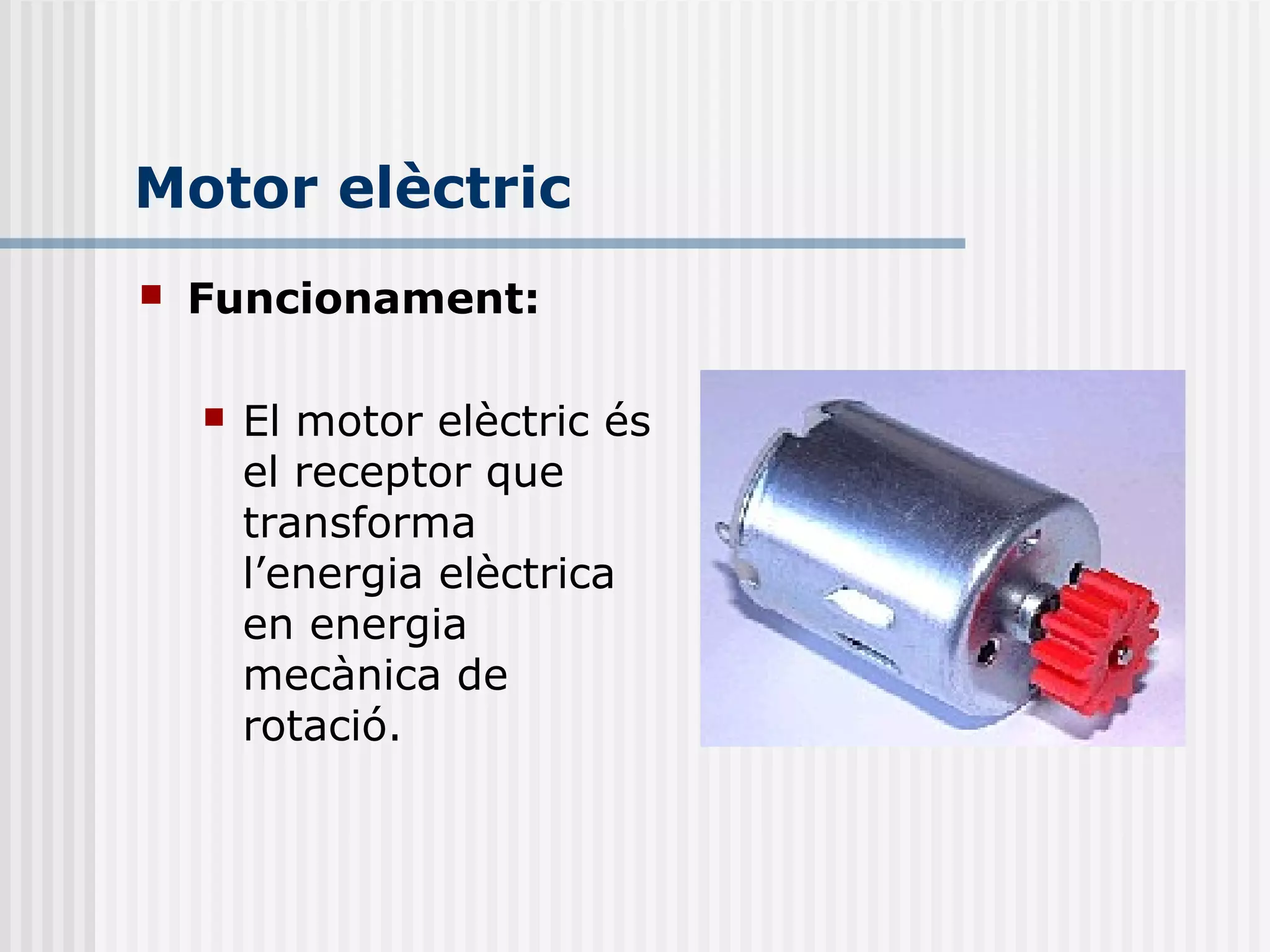

8. Motor elèctric
 Funcionament:
 El motor elèctric és
el receptor que
transforma
l’energia elèctrica
en energia
mecànica de
rotació.

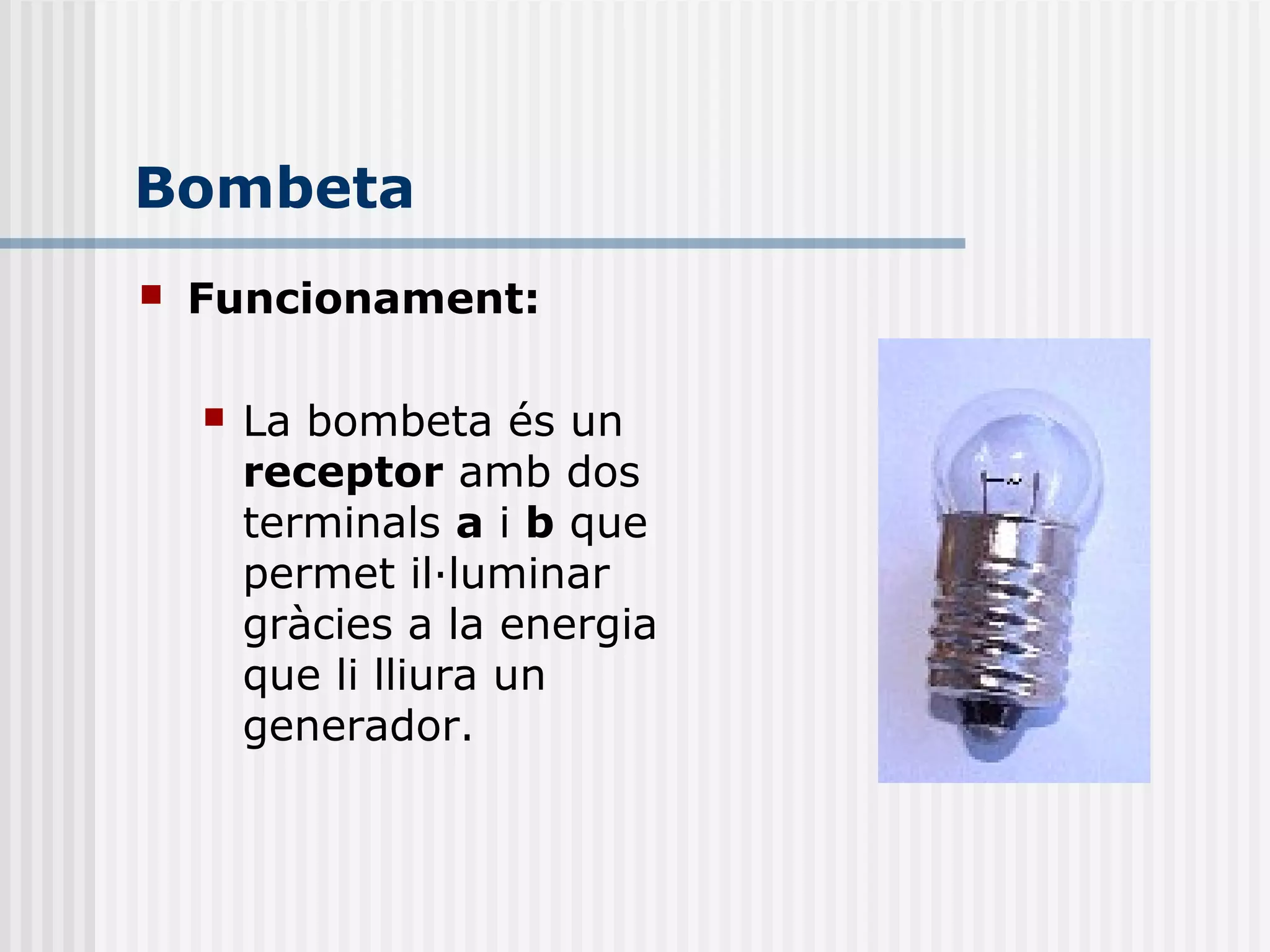

9. Bombeta
 Funcionament:
 La bombeta és un
receptor amb dos
terminals a i b que
permet il·luminar
gràcies a la energia
que li lliura un
generador.

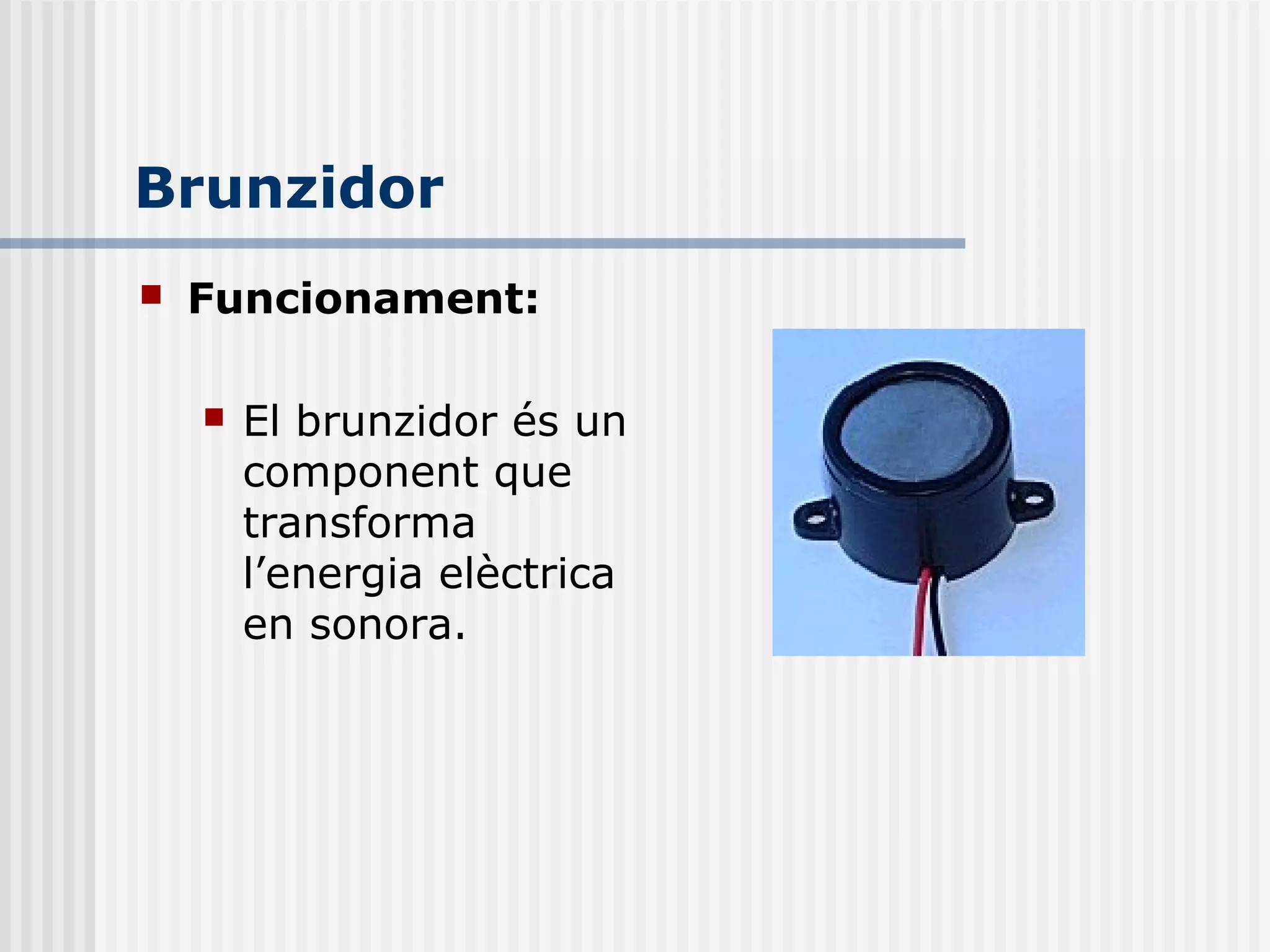

10. Brunzidor
 Funcionament:
 El brunzidor és un
component que
transforma
l’energia elèctrica
en sonora.

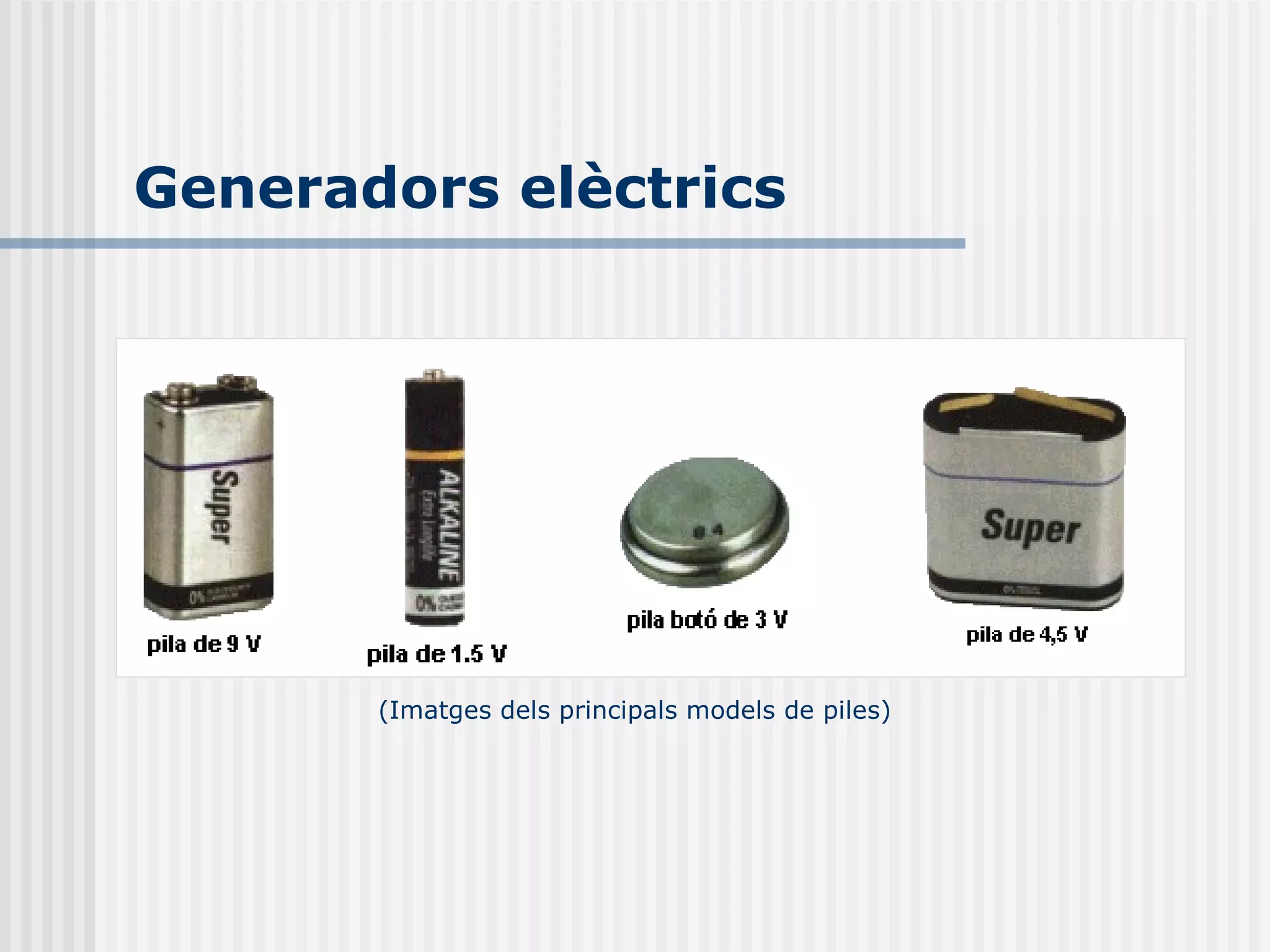

11. Generadors elèctrics
(Imatges dels principals models de piles)

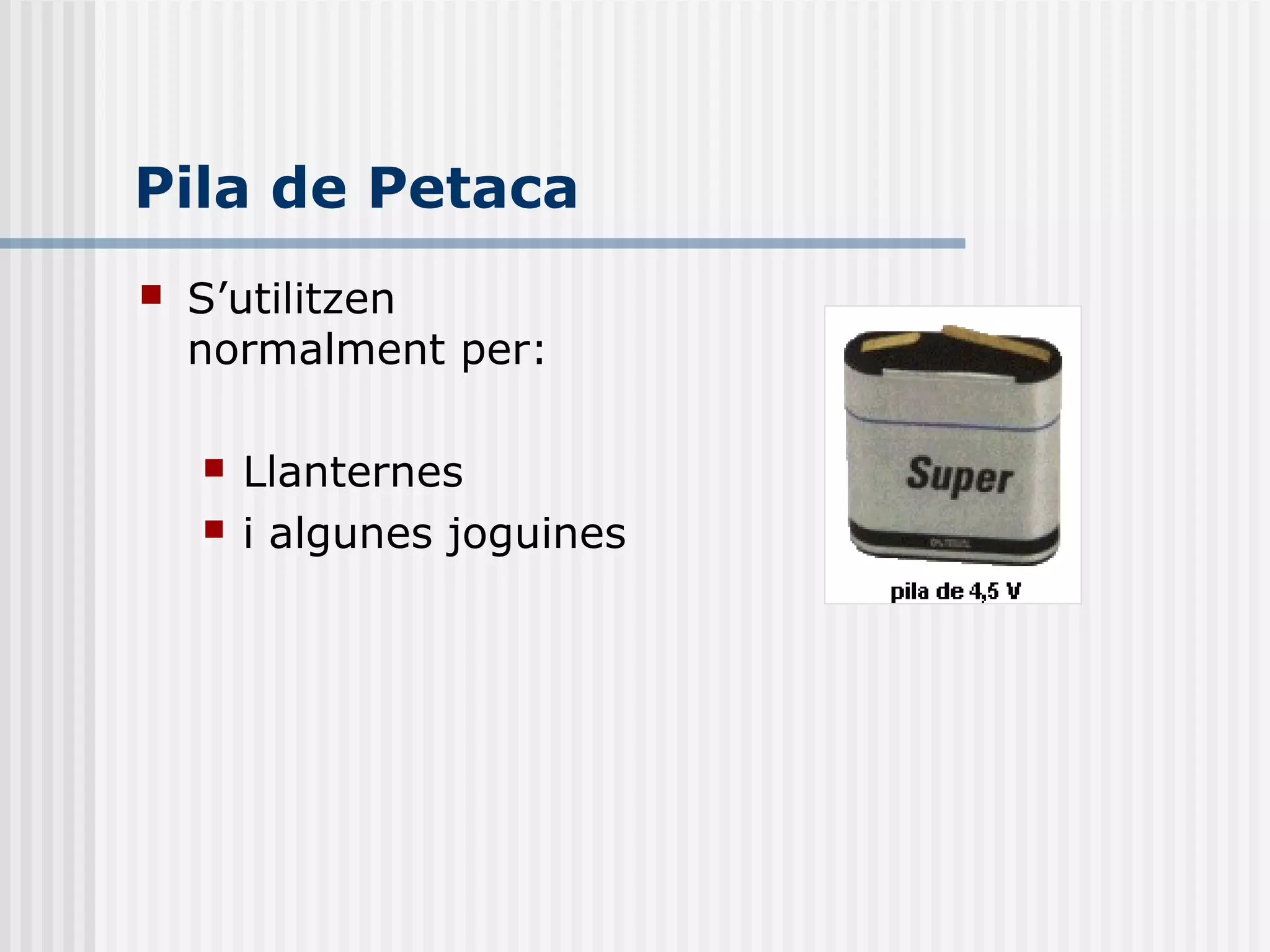

12. Pila de Petaca
 S’utilitzen
normalment per:
 Llanternes
 i algunes joguines

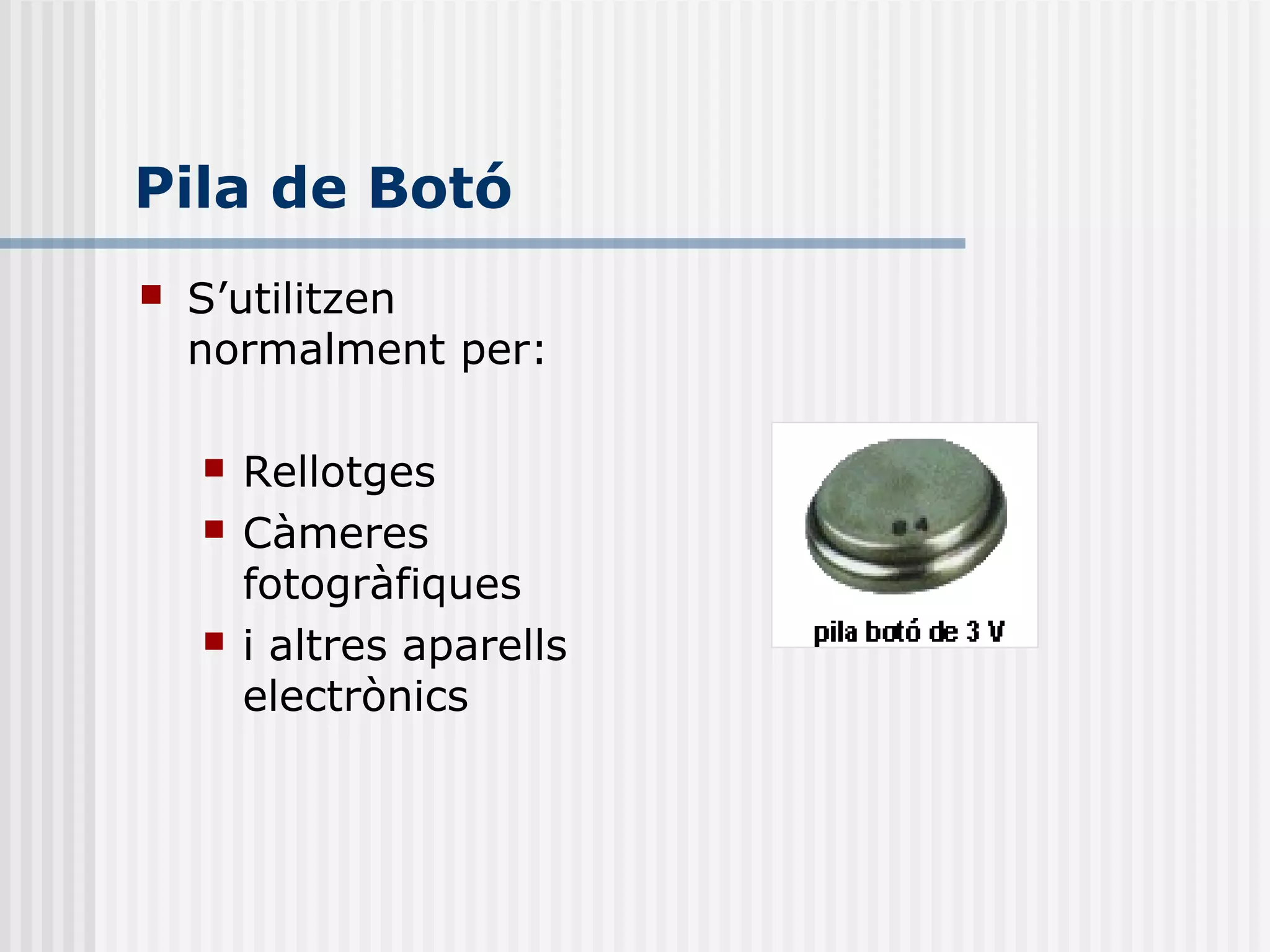

13. Pila de Botó
 S’utilitzen
normalment per:
 Rellotges
 Càmeres
fotogràfiques
 i altres aparells
electrònics

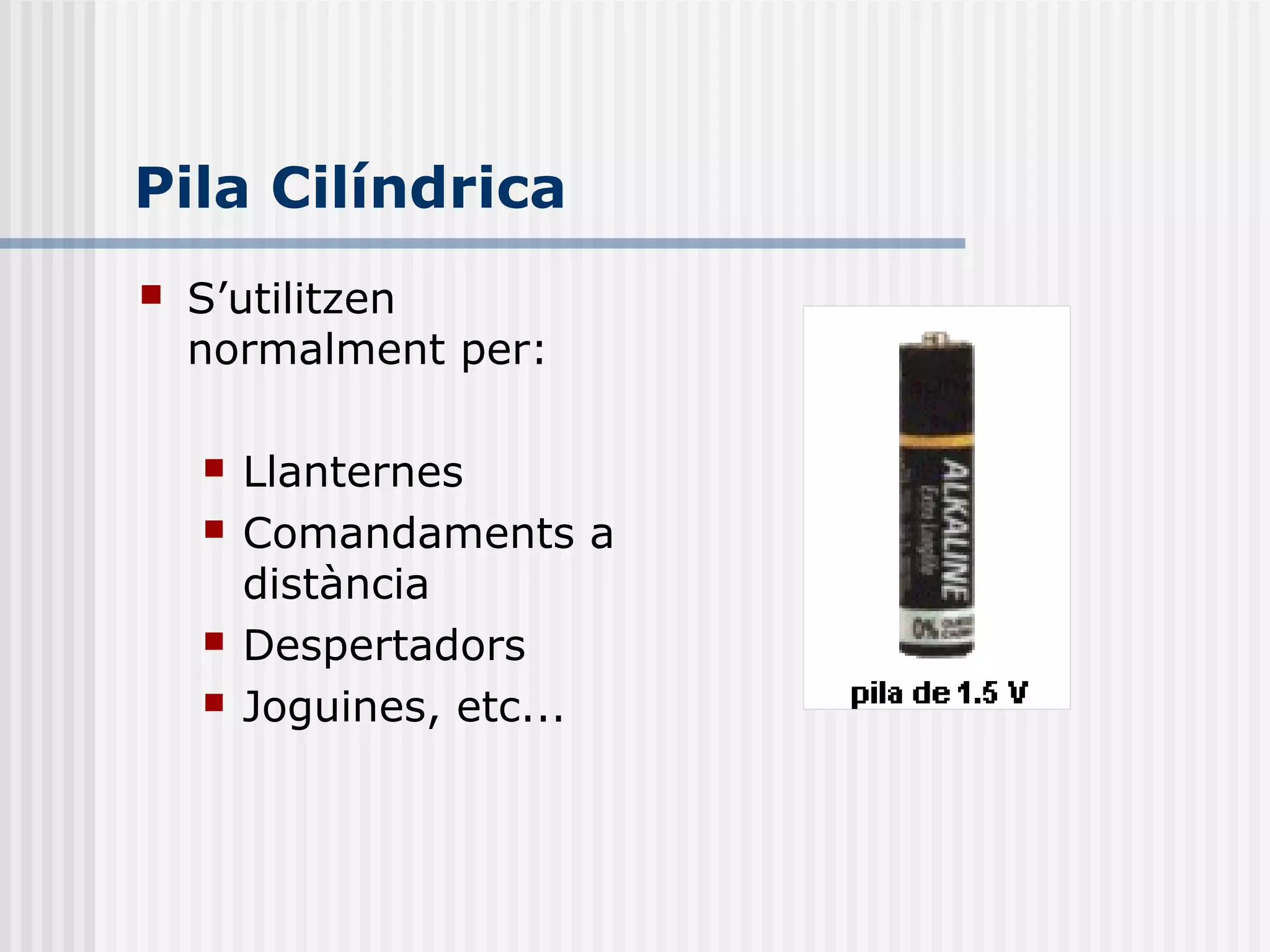

14. Pila Cilíndrica
 S’utilitzen
normalment per:
 Llanternes
 Comandaments a
distància
 Despertadors
 Joguines, etc...

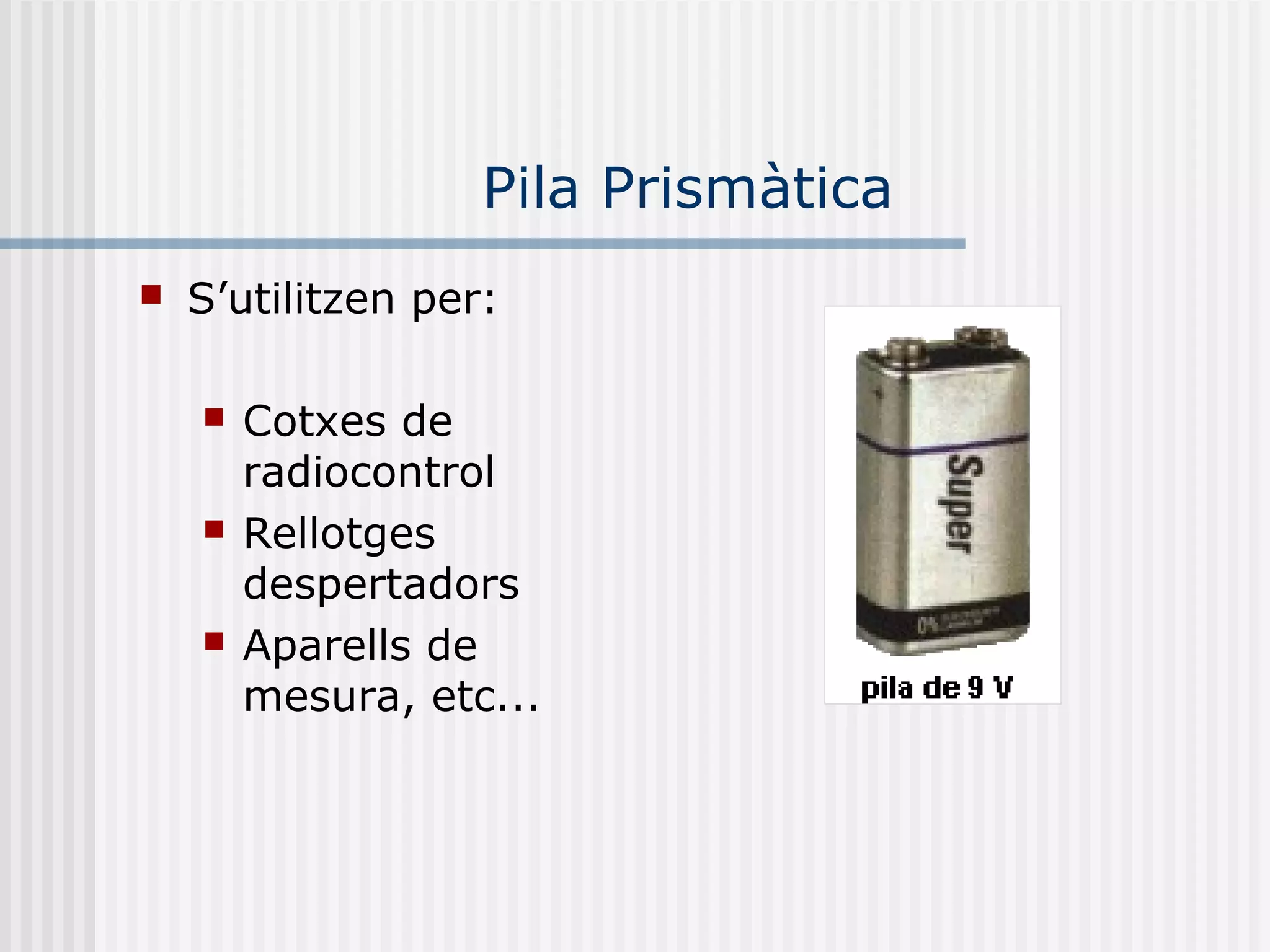

15. Pila Prismàtica
 S’utilitzen per:
 Cotxes de
radiocontrol
 Rellotges
despertadors
 Aparells de
mesura, etc...

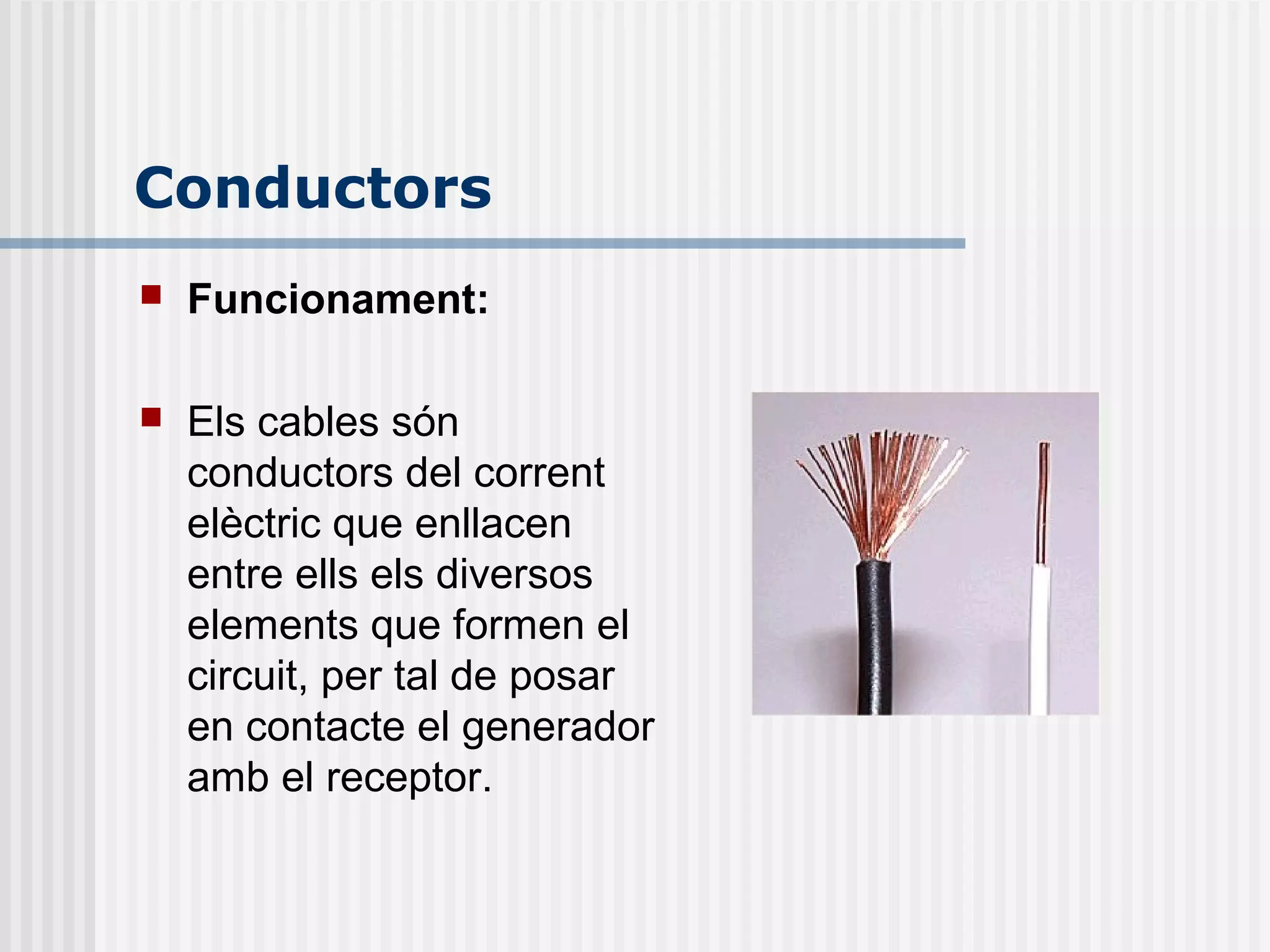

16. Conductors
 Funcionament:
 Els cables són
conductors del corrent
elèctric que enllacen
entre ells els diversos
elements que formen el
circuit, per tal de posar
en contacte el generador
amb el receptor.

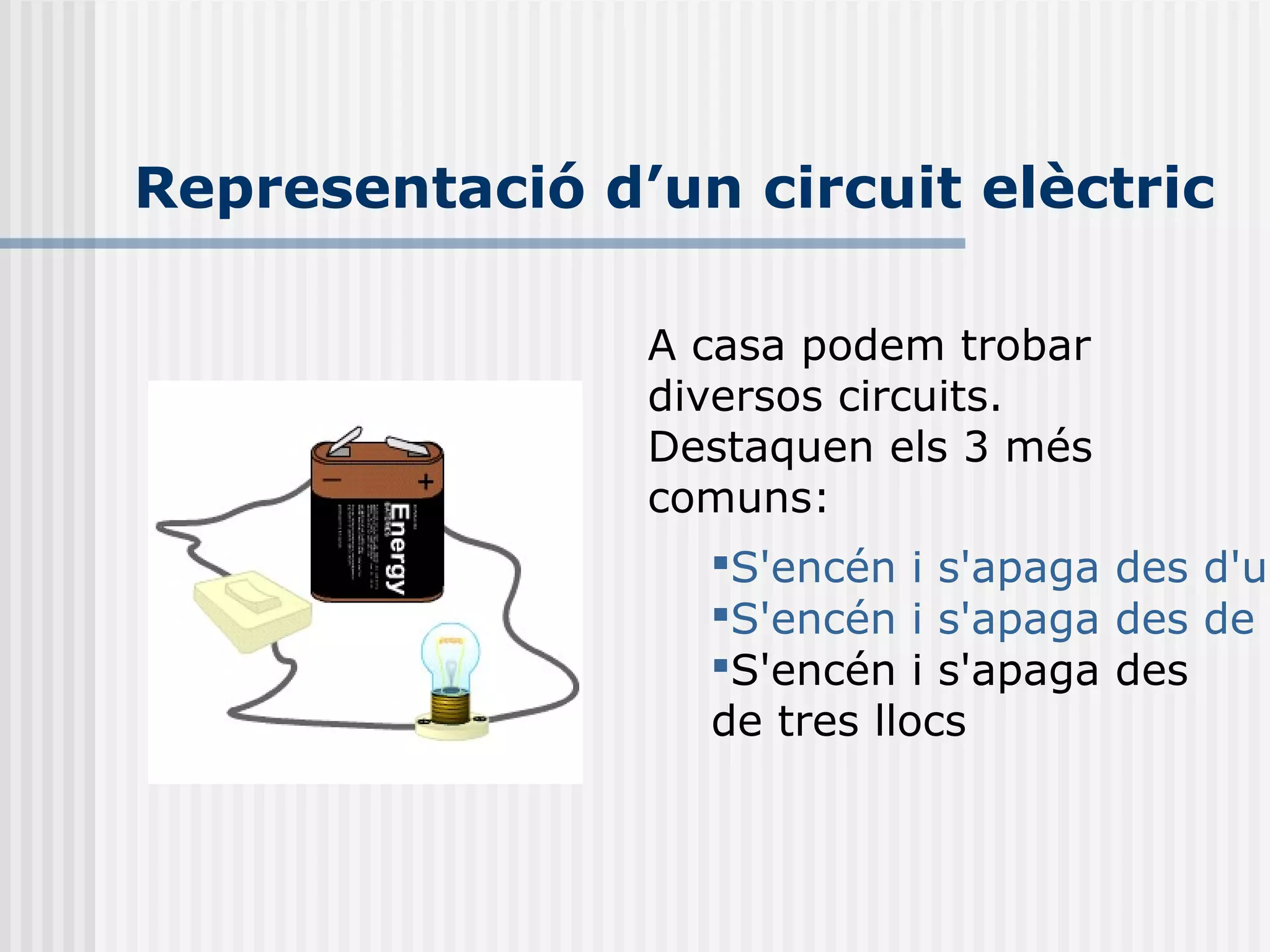

17. Representació d’un circuit elèctric
A casa podem trobar
diversos circuits.
Destaquen els 3 més
comuns:
S'encén i s'apaga des d'un
S'encén i s'apaga des de d
S'encén i s'apaga des
de tres llocs

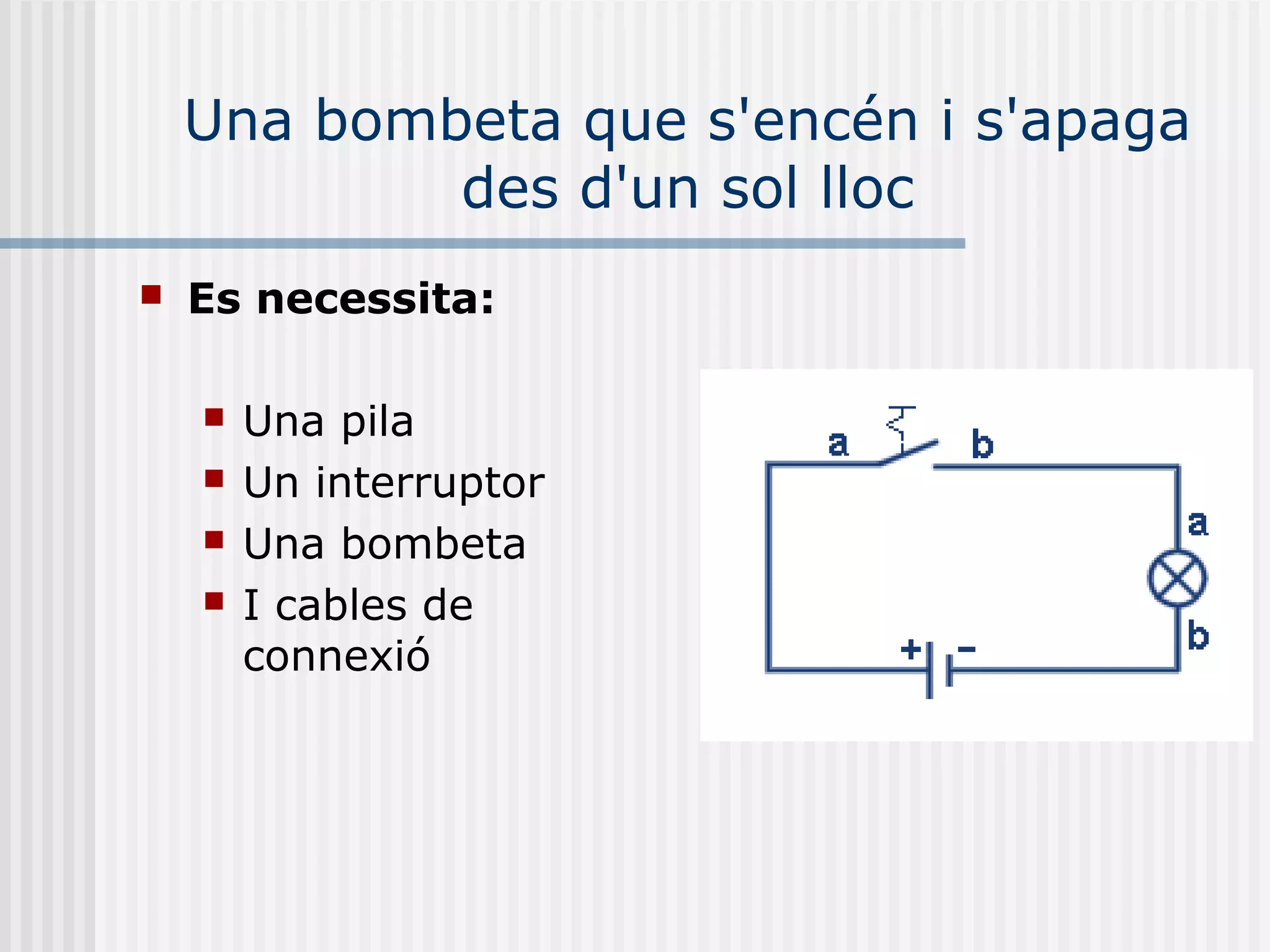

18. Una bombeta que s'encén i s'apaga
des d'un sol lloc
 Es necessita:
 Una pila
 Un interruptor
 Una bombeta
 I cables de
connexió

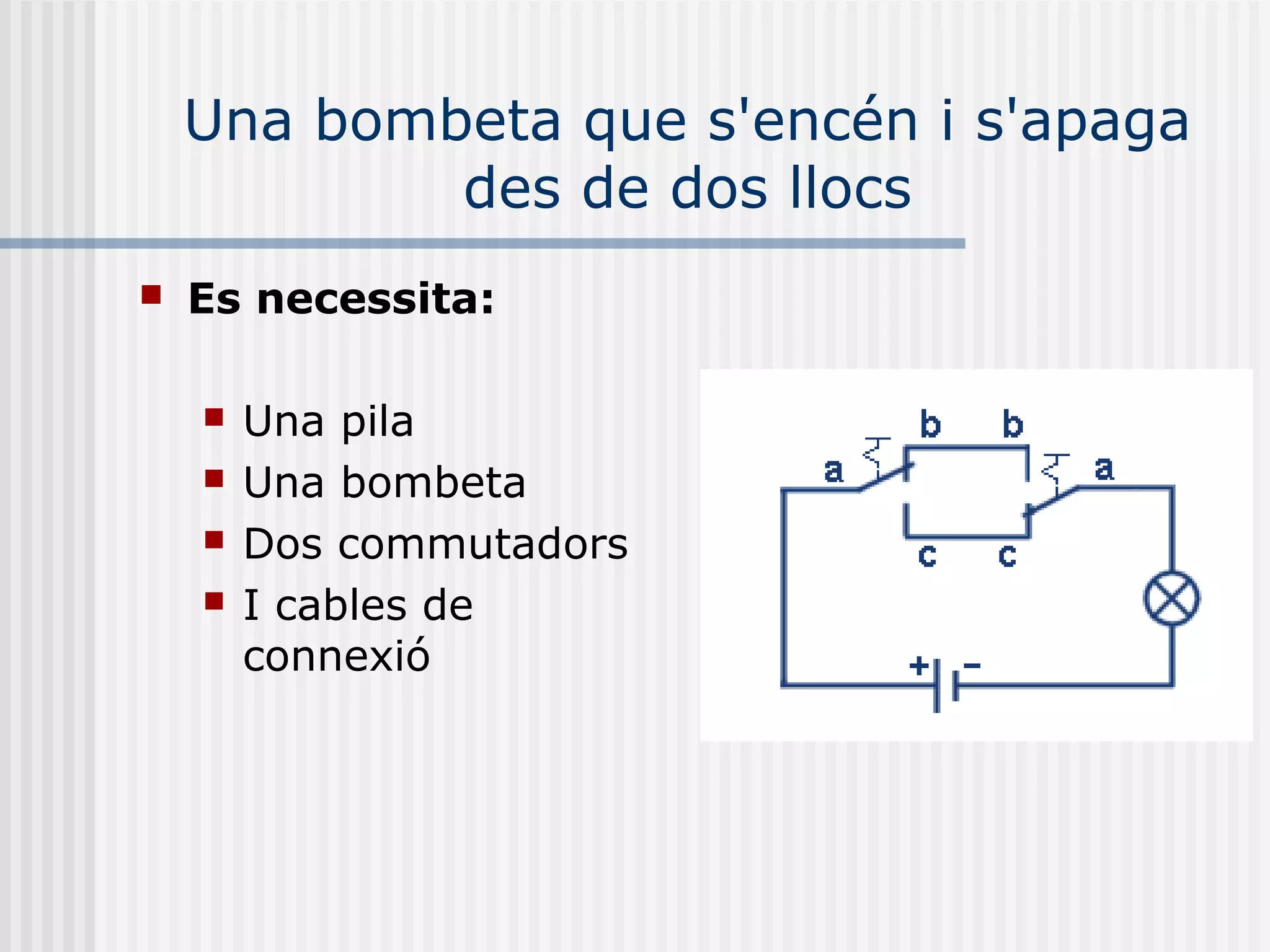

19. Una bombeta que s'encén i s'apaga
des de dos llocs
 Es necessita:
 Una pila
 Una bombeta
 Dos commutadors
 I cables de
connexió

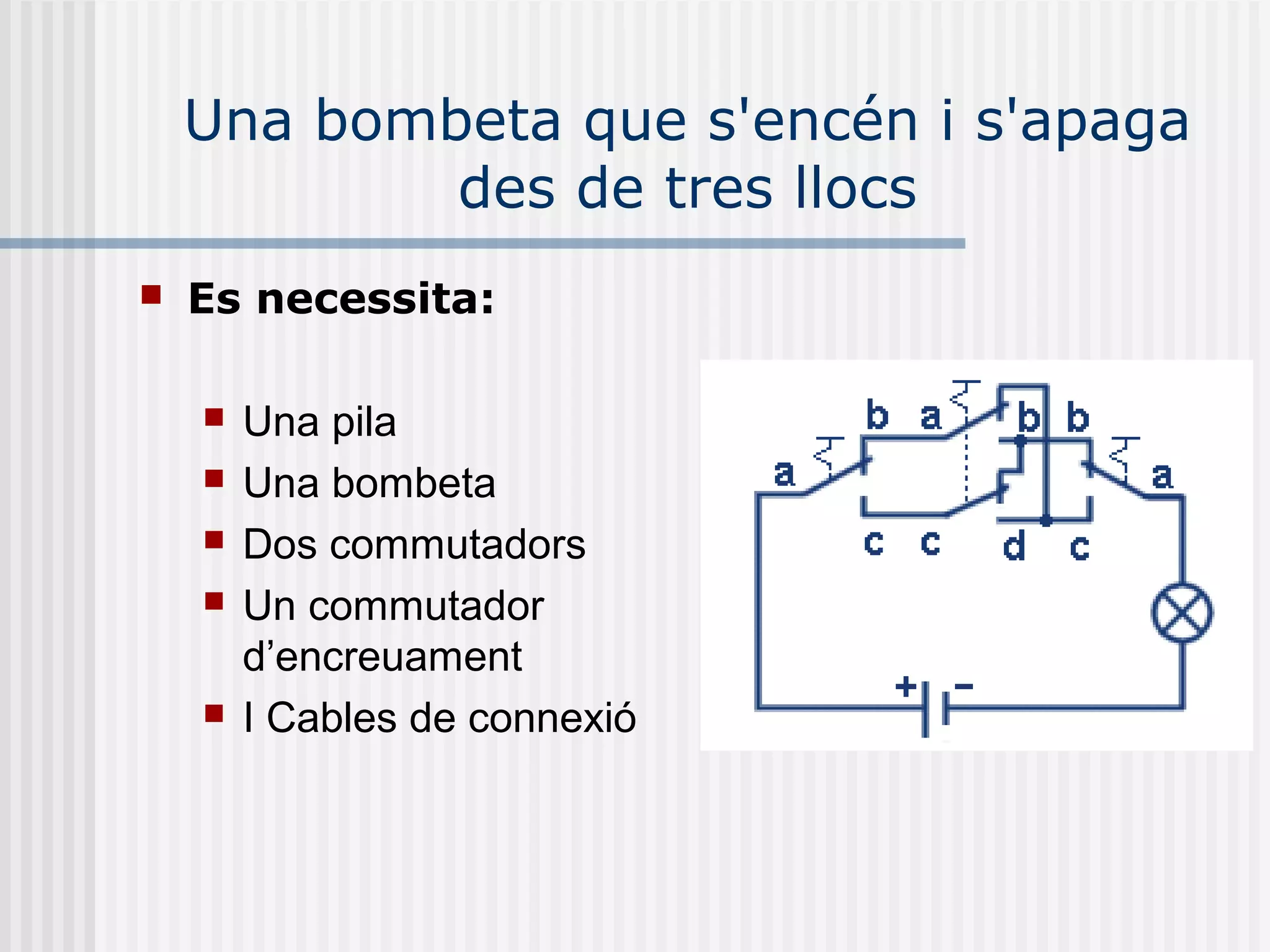

20. Una bombeta que s'encén i s'apaga
des de tres llocs
 Es necessita:
 Una pila
 Una bombeta
 Dos commutadors
 Un commutador
d’encreuament
 I Cables de connexió
