Dosier de tecnologia de 2o eso

1. L’ELECTRICITAT
2n d'ESO
Curs 2010-2011
Tecnologies
IES Sa Colomina
Irene Pérez

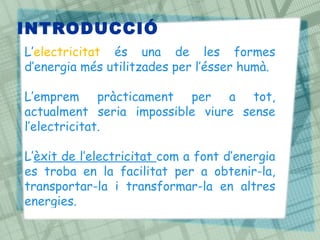

2. INTRODUCCIÓ
L’electricitat és una de les formes
d’energia més utilitzades per l’ésser humà.
L’emprem pràcticament per a tot,
actualment seria impossible viure sense
l’electricitat.
L’èxit de l’electricitat com a font d’energia
es troba en la facilitat per a obtenir-la,
transportar-la i transformar-la en altres
energies.

3. APLICACIONS DE
L’ELECTRICITAT

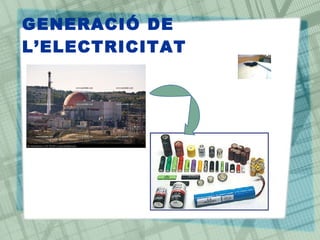

4. GENERACIÓ DE
L’ELECTRICITAT

5. EL CORRENT ELÈCTRIC

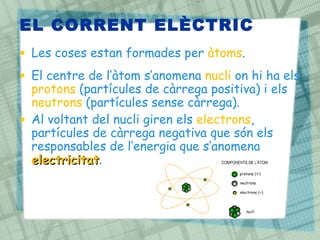

• Les coses estan formades per àtoms.
• El centre de l’àtom s’anomena nucli on hi ha els
protons (partícules de càrrega positiva) i els
neutrons (partícules sense càrrega).
• Al voltant del nucli giren els electrons,
partícules de càrrega negativa que són els
responsables de l’energia que s’anomena
electricitat
electricitat.

6. EL CORRENT ELÈCTRIC

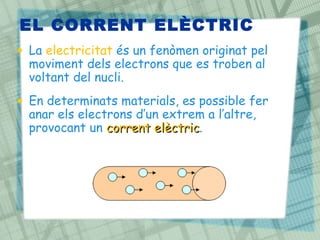

• La electricitat és un fenòmen originat pel
moviment dels electrons que es troben al
voltant del nucli.
• En determinats materials, es possible fer
anar els electrons d’un extrem a l’altre,
provocant un corrent elèctric
corrent elèctric.

7. CIRCUIT ELÈCTRIC

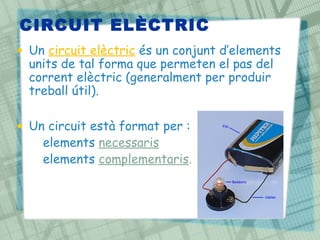

• Un circuit elèctric és un conjunt d’elements
units de tal forma que permeten el pas del
corrent elèctric (generalment per produir
treball útil).
• Un circuit està format per :
– elements necessaris
– elements complementaris.

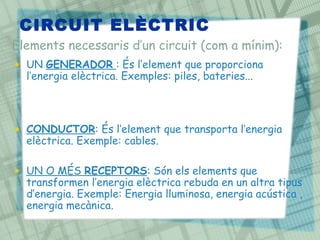

8. CIRCUIT ELÈCTRIC
• UN GENERADOR : És l’element que proporciona
l’energia elèctrica. Exemples: piles, bateries...
• CONDUCTOR: És l’element que transporta l’energia
elèctrica. Exemple: cables.
• UN O MÉS RECEPTORS: Són els elements que
transformen l’energia elèctrica rebuda en un altra tipus
d’energia. Exemple: Energia lluminosa, energia acústica ,
energia mecànica.

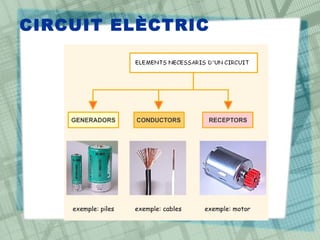

Elements necessaris d’un circuit (com a mínim):

9. CIRCUIT ELÈCTRIC

10. CIRCUIT ELÈCTRIC
• ELEMENTS DE CONTROL: Són aquells elements
que permeten governar a voluntat el circuit.
Exemples: interruptors, polsadors, commutadors.
• ELEMENTS DE PROTECCIÓ: Són aquells
elements destinats a la protecció de les
instal·lacions (fusibles) o dels usuaris o d’ambdós
al mateix temps (diferencials). Exemples:
fusibles, diferencials.
Elements complementaris d’un circuit :

11. ELEMENTS DE CONTROL

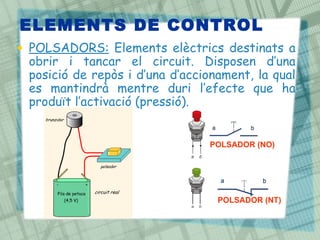

• POLSADORS: Elements elèctrics destinats a
obrir i tancar el circuit. Disposen d’una
posició de repòs i d’una d’accionament, la qual
es mantindrà mentre duri l’efecte que ha
produït l’activació (pressió).
POLSADOR (NO)
POLSADOR (NT)

12. ELEMENTS DE CONTROL (2)

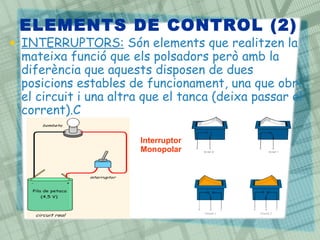

• INTERRUPTORS: Són elements que realitzen la
mateixa funció que els polsadors però amb la
diferència que aquests disposen de dues
posicions estables de funcionament, una que obri
el circuit i una altra que el tanca (deixa passar el
corrent).C
Interruptor
Monopolar

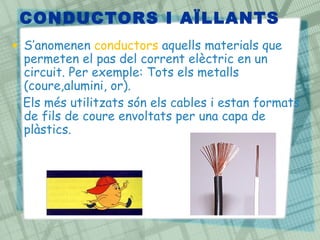

13. CONDUCTORS I AÏLLANTS
• S’anomenen conductors aquells materials que
permeten el pas del corrent elèctric en un
circuit. Per exemple: Tots els metalls
(coure,alumini, or).
Els més utilitzats són els cables i estan formats
de fils de coure envoltats per una capa de
plàstics.

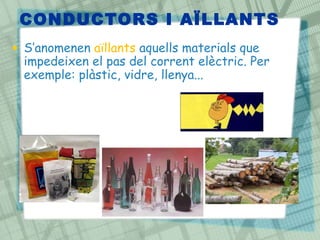

14. CONDUCTORS I AÏLLANTS
• S’anomenen aïllants aquells materials que
impedeixen el pas del corrent elèctric. Per
exemple: plàstic, vidre, llenya...

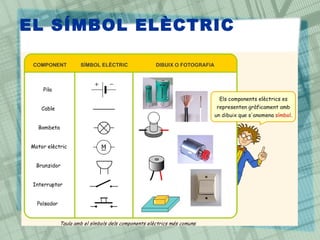

15. EL SÍMBOL ELÈCTRIC

16. ESQUEMES ELÈCTRICS
• A la representació d’un circuit se l’anomena
esquema elèctric
esquema elèctric i està format pels símbols
dels seus elements units entre si.

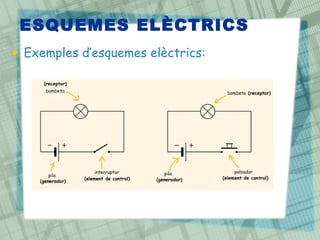

17. ESQUEMES ELÈCTRICS
• Exemples d’esquemes elèctrics:

18. CIRCUIT OBERT O TANCAT ?

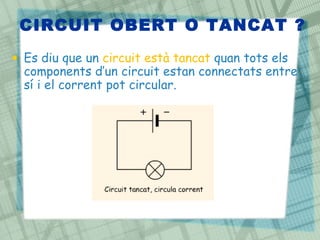

• Es diu que un circuit està tancat quan tots els
components d’un circuit estan connectats entre
sí i el corrent pot circular.

19. CIRCUIT OBERT O TANCAT ?

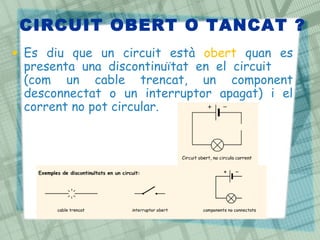

• Es diu que un circuit està obert quan es
presenta una discontinuïtat en el circuit
(com un cable trencat, un component
desconnectat o un interruptor apagat) i el
corrent no pot circular.

20. SENTIT DEL CORRENT

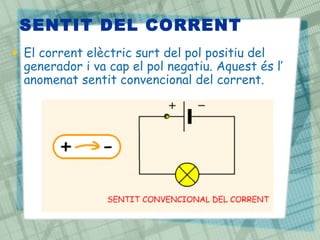

• El corrent elèctric surt del pol positiu del
generador i va cap el pol negatiu. Aquest és l’
anomenat sentit convencional del corrent.

21. CONNEXIÓ EN SÈRIE DE
RECEPTORS

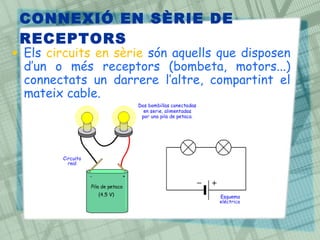

• Els circuits en sèrie són aquells que disposen
d’un o més receptors (bombeta, motors...)
connectats un darrere l’altre, compartint el
mateix cable.

22. CONNEXIÓ EN SÈRIE DE
RECEPTORS
• CARACTERÍSTIQUES:

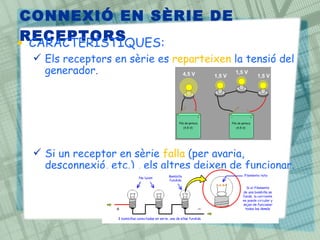

 Els receptors en sèrie es reparteixen la tensió del
generador.
 Si un receptor en sèrie falla (per avaria,
desconnexió, etc.) , els altres deixen de funcionar.

23. CONNEXIÓ EN PARAL·LEL DE
RECEPTORS

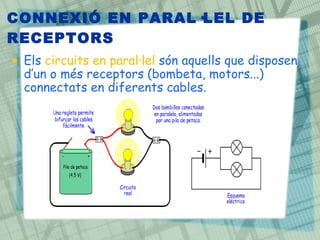

• Els circuits en paral·lel són aquells que disposen
d’un o més receptors (bombeta, motors...)
connectats en diferents cables.

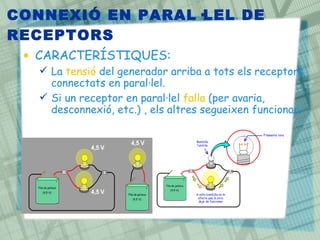

24. • CARACTERÍSTIQUES:
 La tensió del generador arriba a tots els receptors
connectats en paral·lel.
 Si un receptor en paral·lel falla (per avaria,
desconnexió, etc.) , els altres segueixen funcionar.
CONNEXIÓ EN PARAL·LEL DE
RECEPTORS

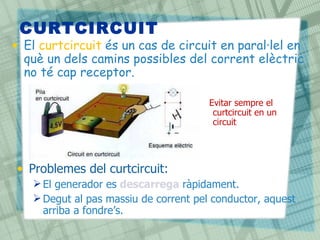

25. CURTCIRCUIT
• El curtcircuit és un cas de circuit en paral·lel en
què un dels camins possibles del corrent elèctric
no té cap receptor.
• Problemes del curtcircuit:
El generador es descarrega ràpidament.
Degut al pas massiu de corrent pel conductor, aquest
arriba a fondre’s.
Evitar sempre el
curtcircuit en un
circuit !!!

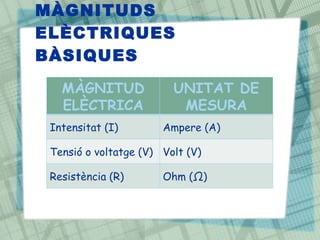

26. MÀGNITUDS
ELÈCTRIQUES
BÀSIQUES
MÀGNITUD
ELÈCTRICA
UNITAT DE
MESURA
Intensitat (I) Ampere (A)
Tensió o voltatge (V) Volt (V)
Resistència (R) Ohm (Ω)

27. INTENSITAT

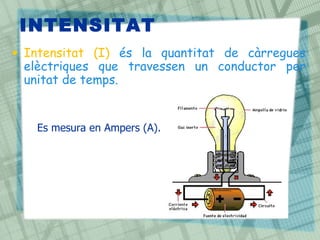

• Intensitat (I) és la quantitat de càrregues
elèctriques que travessen un conductor per
unitat de temps.
Es mesura en Ampers (A).

28. INTENSITAT

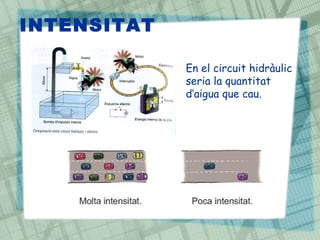

En el circuit hidràulic
seria la quantitat
d’aigua que cau.

29. TENSIÓ ELÈCTRICA

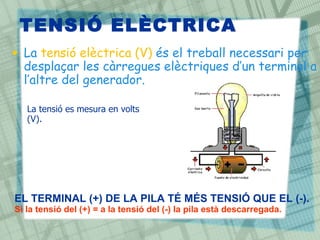

• La tensió elèctrica (V) és el treball necessari per
desplaçar les càrregues elèctriques d’un terminal a
l’altre del generador.
La tensió es mesura en volts
(V).
EL TERMINAL (+) DE LA PILA TÉ MÉS TENSIÓ QUE EL (-).
Si la tensió del (+) = a la tensió del (-) la pila està descarregada.

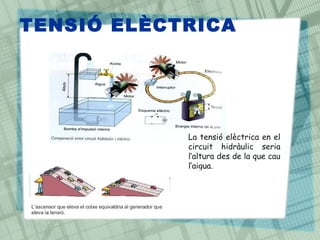

30. TENSIÓ ELÈCTRICA
La tensió elèctrica en el
circuit hidràulic seria
l’altura des de la que cau
l’aigua.

31. RESISTÈNCIA
• La resistència ( R ) expressa la major o
menor dificultat que presenta un
conductor al pas del corrent elèctric.
La resistència depèn de la naturalesa del material i
les seves dimensions.
La resistència en
mesura en ohm (Ω).

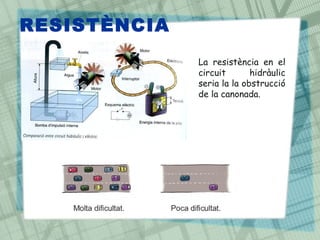

32. RESISTÈNCIA
La resistència en el
circuit hidràulic
seria la la obstrucció
de la canonada.

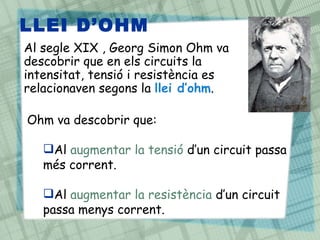

33. LLEI D’OHM
Al segle XIX , Georg Simon Ohm va
descobrir que en els circuits la
intensitat, tensió i resistència es
relacionaven segons la llei d’ohm.
Ohm va descobrir que:
Al augmentar la tensió d’un circuit passa
més corrent.
Al augmentar la resistència d’un circuit
passa menys corrent.

34. LA LLEI D’OHM

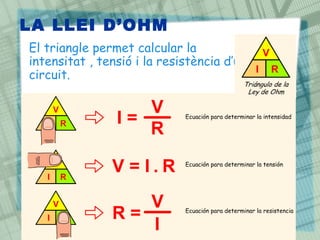

El triangle permet calcular la
intensitat , tensió i la resistència d’un
circuit.

35. LLEI D’OHM- Problemes
1/2

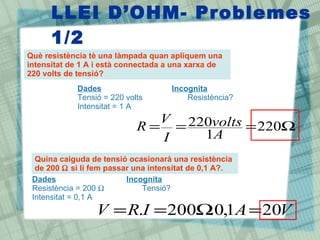

Què resistència tè una làmpada quan apliquem una
intensitat de 1 A i està connectada a una xarxa de
220 volts de tensió?
Ω
=
=
= 220
1
220
A
volts
I
V
R
Dades Incognita
Tensió = 220 volts Resistència?
Intensitat = 1 A
Quina caiguda de tensió ocasionarà una resistència
de 200 Ω si li fem passar una intensitat de 0,1 A?.
Dades Incognita
Resistència = 200 Ω Tensió?
Intensitat = 0,1 A
V
A
I
R
V 20
1
,
0
.
200
. =
Ω
=
=

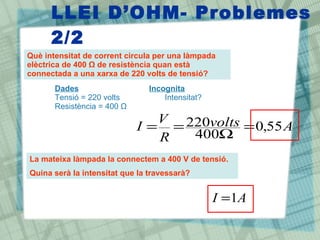

36. LLEI D’OHM- Problemes
2/2
Què intensitat de corrent circula per una làmpada
elèctrica de 400 Ω de resistència quan està
connectada a una xarxa de 220 volts de tensió?
Dades Incognita
Tensió = 220 volts Intensitat?
Resistència = 400 Ω
A
volts
R
V
I 55
,
0
400
220 =
Ω
=
=
La mateixa làmpada la connectem a 400 V de tensió.
Quina serà la intensitat que la travessarà?
A
I 1
=

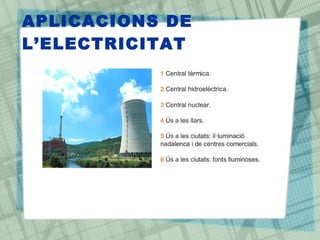

37. APLICACIONS DE
L’ELECTRICITAT
LA LLUM (energia lluminosa):
LA LLUM (energia lluminosa):
•
Quan el corrent elèctric passa per un filament,
aquest s'escalfa i brilla.
Per evitar que el
filament es creme
s'envolta d'una
butllofa de cristall
que conté un gas
inert que actua
com a refrigerant.

38. APLICACIONS DE
L’ELECTRICITAT
LA CALOR (energia CALORÍFICA):
LA CALOR (energia CALORÍFICA):
•

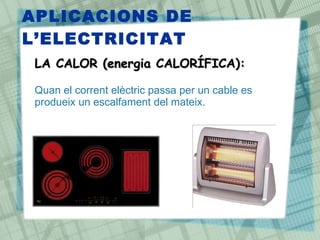

Quan el corrent elèctric passa per un cable es
produeix un escalfament del mateix.

39. PERILLS DE
L’ELECTRICITAT

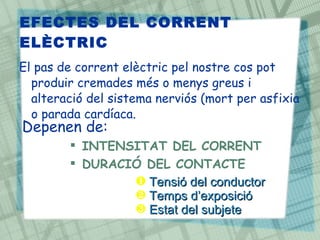

40. EFECTES DEL CORRENT
ELÈCTRIC
El pas de corrent elèctric pel nostre cos pot
produir cremades més o menys greus i
alteració del sistema nerviós (mort per asfixia
o parada cardíaca.
Depenen de:
 INTENSITAT DEL CORRENT
 DURACIÓ DEL CONTACTE
❶ Tensió del conductor
Tensió del conductor
❷ Temps d’exposició
Temps d’exposició
❸ Estat del subjete
Estat del subjete

41. • Contactes directes:
La persona està sotmesa a la tensió entre dos
parts actives d’una instal·lació.
Exemples: forat d’un endoll, cable sense
aïllament,…
• Contactes indirectes:
Es produeixen quan una persona toca una
carcassa metàl·lica sotmesa accidentalment a una
tensió.
Exemples: carcassa d’una rentadora, suport
d’un fanal.
TIPUS DE CONTACTES
ELÈCTRICS:

42. Els accidents elèctrics
són com els lladres: venen
quan un no els espera.
