1. • Un invent revolucionari
• Bell o Meucci?
• Breu història del telèfon
• Anatomia exterior d’un telèfon
• Anatomia interior

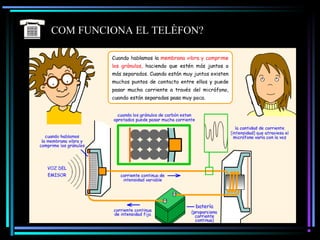

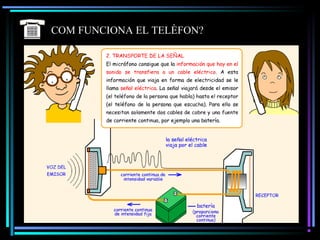

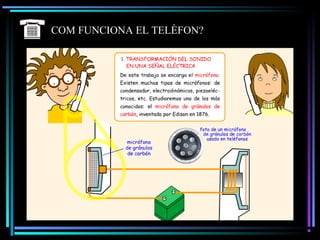

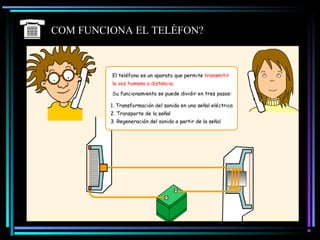

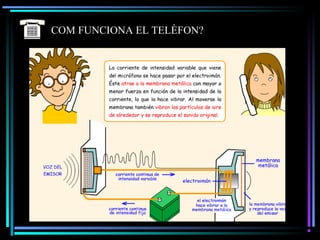

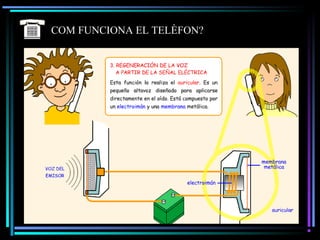

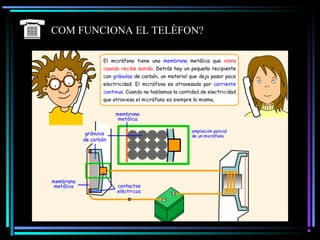

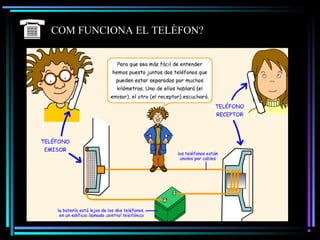

• Com funciona el telèfon?

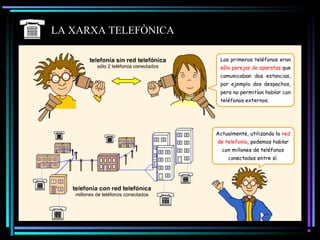

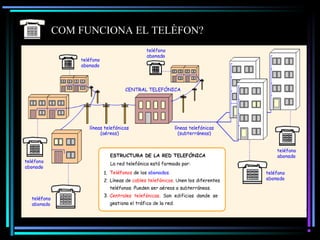

• La xarxa telefònica
EL TELÈFON
FIX

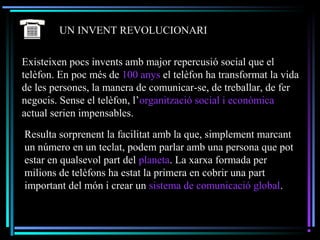

2. Resulta sorprenent la facilitat amb la que, simplement marcant
un número en un teclat, podem parlar amb una persona que pot
estar en qualsevol part del planeta. La xarxa formada per
milions de telèfons ha estat la primera en cobrir una part
important del món i crear un sistema de comunicació global.
UN INVENT REVOLUCIONARI
Existeixen pocs invents amb major repercusió social que el
telèfon. En poc més de 100 anys el telèfon ha transformat la vida
de les persones, la manera de comunicar-se, de treballar, de fer
negocis. Sense el telèfon, l’organització social i econòmica
actual serien impensables.

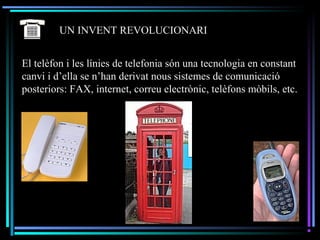

3. UN INVENT REVOLUCIONARI
El telèfon i les línies de telefonia són una tecnologia en constant
canvi i d’ella se n’han derivat nous sistemes de comunicació
posteriors: FAX, internet, correu electrònic, telèfons mòbils, etc.

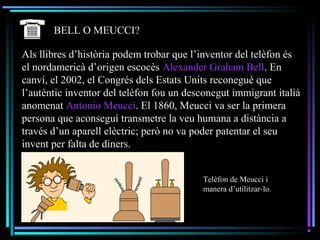

4. BELL O MEUCCI?
Als llibres d’història podem trobar que l’inventor del telèfon és
el nordamericà d’origen escocès Alexander Graham Bell. En
canvi, el 2002, el Congrés dels Estats Units reconegué que
l’autèntic inventor del telèfon fou un desconegut immigrant italià
anomenat Antonio Meucci. El 1860, Meucci va ser la primera
persona que aconseguí transmetre la veu humana a distància a
través d’un aparell elèctric; però no va poder patentar el seu
invent per falta de diners.
Telèfon de Meucci i
manera d’utilitzar-lo.
5. El 1876, 16 anys més tard,
Bell va aconseguir la patent
del telèfon, tot i que fins i
el propi Meucci es va
barallar amb ell i altres
inventors als tribunals. A
Bell li devem la fabricació
industrial del telèfon, així
com la seva popularització
i posterior
perfeccionament.
BELL O MEUCCI?
6. BREU HISTÒRIA DEL TELÈFON ...
• 1856 Invenció del telèfon: Antonio Meucci
• 1876 Primera patent d’un telèfon: Alexander Graham Bell
• 1878 Bell funda la seva pròpia empresa, la Companyia Telefònica Bell. D’ara en
endavant les empreses de comunicacions seran les més grans del món
• 1900 22 anys després ja hi ha 1 milió de telèfons als EEUU
• 1924 Es crea la companyia Telefónica de España. L’estat li concedeix l’explotació
exclusiva del servei telefònic (monmopoli)
• 1955 S’arriba al milió de telèfons a Espanya
• 1976 Primeres línies de telefonia mòbil (Suècia)
• 1998 Liberalització de la telefonia a Espanya. Finalitza el monopoli de Telefónica de
España i altres empreses donen serveis de telefonia
• 2003 Més de 17 milions de telèfons fixes i 37 milions de telèfons mòbils a
Espanya
7. ANATOMIA EXTERIOR D’UN TELÈFON
• Microtelèfon
• Micròfon
• Auricular
• Cable del microtelèfon
•Cònsola
• Teclat numèric
• Tecles de funcions
• Interruptor
• Cable telefònic
Les parts més importants de l’exterior d’un telèfon són:

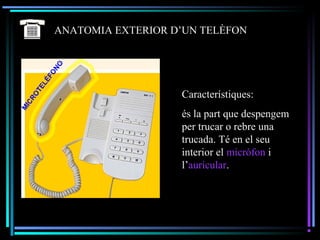

8. ANATOMIA EXTERIOR D’UN TELÈFON
Característiques:
és la part que despengem
per trucar o rebre una
trucada. Té en el seu
interior el micròfon i
l’auricular.

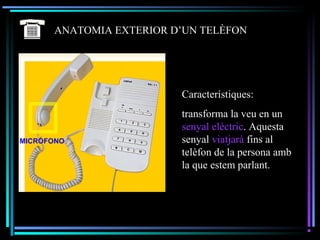

9. ANATOMIA EXTERIOR D’UN TELÈFON
Característiques:
transforma la veu en un
senyal elèctric. Aquesta
senyal viatjarà fins al
telèfon de la persona amb
la que estem parlant.

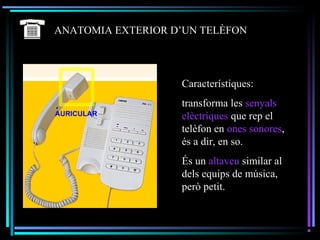

10. ANATOMIA EXTERIOR D’UN TELÈFON
Característiques:
transforma les senyals
elèctriques que rep el
telèfon en ones sonores,
és a dir, en so.
És un altaveu similar al
dels equips de música,
però petit.

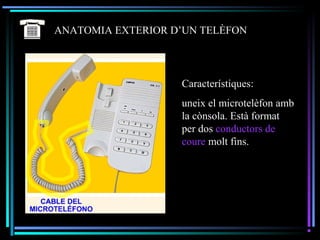

11. ANATOMIA EXTERIOR D’UN TELÈFON
Característiques:
uneix el microtelèfon amb
la cònsola. Està format
per dos conductors de
coure molt fins.

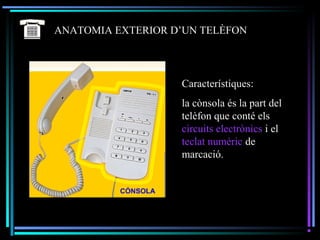

12. ANATOMIA EXTERIOR D’UN TELÈFON
Característiques:
la cònsola és la part del
telèfon que conté els
circuits electrònics i el
teclat numèric de
marcació.

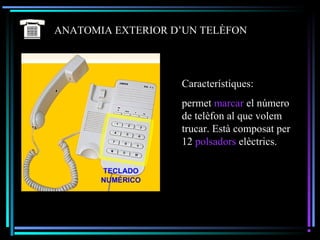

13. ANATOMIA EXTERIOR D’UN TELÈFON
Característiques:
permet marcar el número
de telèfon al que volem
trucar. Està composat per
12 polsadors elèctrics.

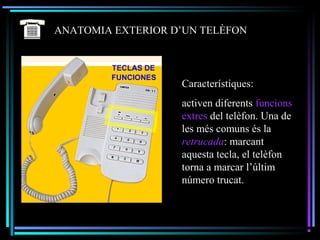

14. ANATOMIA EXTERIOR D’UN TELÈFON
Característiques:
activen diferents funcions
extres del telèfon. Una de
les més comuns és la
retrucada: marcant
aquesta tecla, el telèfon
torna a marcar l’últim
número trucat.

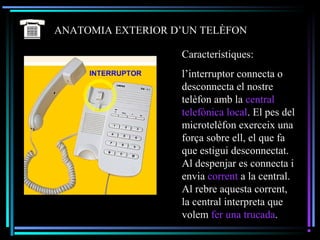

15. ANATOMIA EXTERIOR D’UN TELÈFON
Característiques:
l’interruptor connecta o
desconnecta el nostre
telèfon amb la central
telefònica local. El pes del
microtelèfon exerceix una
força sobre ell, el que fa
que estigui desconnectat.
Al despenjar es connecta i
envia corrent a la central.
Al rebre aquesta corrent,
la central interpreta que
volem fer una trucada.

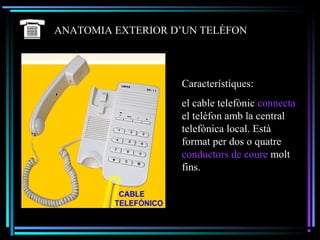

16. ANATOMIA EXTERIOR D’UN TELÈFON
Característiques:
el cable telefònic connecta
el telèfon amb la central
telefònica local. Està
format per dos o quatre
conductors de coure molt
fins.

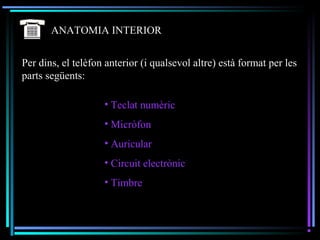

17. ANATOMIA INTERIOR
Per dins, el telèfon anterior (i qualsevol altre) està format per les
parts següents:

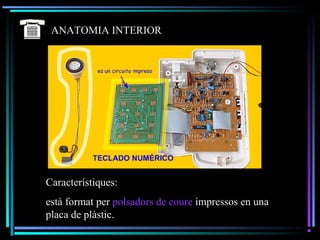

• Teclat numèric
• Micròfon

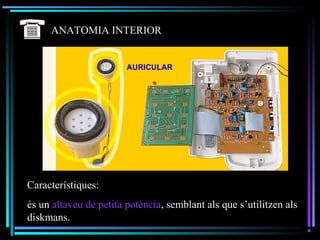

• Auricular

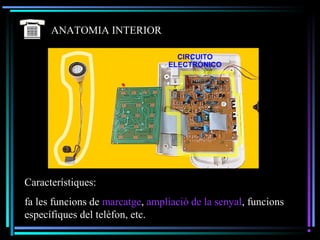

• Circuit electrònic

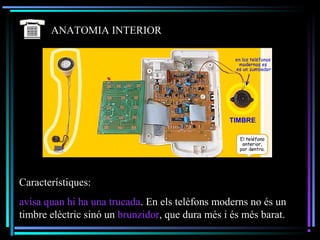

• Timbre
