2. Circuit elèctric
És un recorregut o un camí que es tanca sobre ell mateix,
que té sempre un lloc on comença i un lloc on s’acaba
i que hi circula alguna cosa.
Pot ser un circuit de motos
O de cotxes

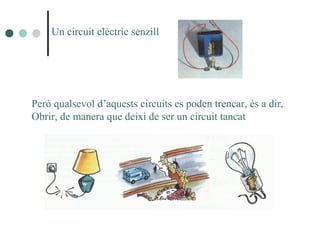

3. Un circuit elèctric senzill
Però qualsevol d’aquests circuits es poden trencar, és a dir,
Obrir, de manera que deixi de ser un circuit tancat
4. Recordem
CAMÍ TRENCAT CIRCUIT OBERT NO HI HA CORRENT
CAMÍ NO TRENCAT CIRCUIT TANCAT CIRCULA CORRENT
NO FUNCIONA
FUNCIONA

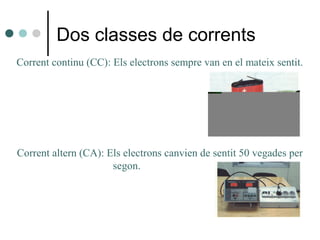

5. Dos classes de corrents
Corrent continu (CC): Els electrons sempre van en el mateix sentit.
Corrent altern (CA): Els electrons canvien de sentit 50 vegades per
segon.

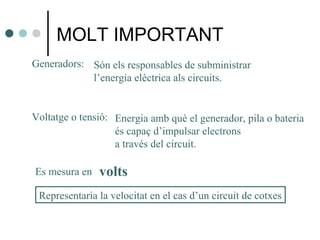

6. MOLT IMPORTANT
Generadors:
Voltatge o tensió:
Són els responsables de subministrar
l’energia elèctrica als circuits.
Energia amb què el generador, pila o bateria
és capaç d’impulsar electrons
a través del circuit.
Es mesura en volts
Representaria la velocitat en el cas d’un circuit de cotxes

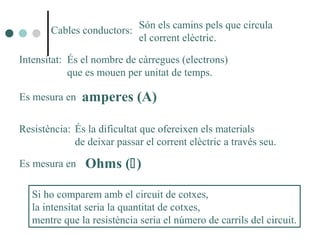

7. Cables conductors:
Intensitat:
Resistència:
Són els camins pels que circula
el corrent elèctric.
És el nombre de càrregues (electrons)
que es mouen per unitat de temps.
Es mesura en amperes (A)
És la dificultat que ofereixen els materials
de deixar passar el corrent elèctric a través seu.
Es mesura en Ohms ()
Si ho comparem amb el circuit de cotxes,
la intensitat seria la quantitat de cotxes,
mentre que la resistència seria el número de carrils del circuit.

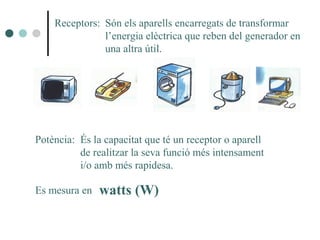

8. Receptors:
Potència:
Són els aparells encarregats de transformar
l’energia elèctrica que reben del generador en
una altra útil.
És la capacitat que té un receptor o aparell
de realitzar la seva funció més intensament
i/o amb més rapidesa.
Es mesura en watts (W)
9. Per recordar més fàcilment
Voltatge relacionat amb volts
Vocal amb vocal, és a dir, intensitat amb amperes
és lletra grega, qui porta r? Doncs resistència
Ara el què queda, potencia amb watts
10. Com ho relacionem tot?
Llei d’Ohm
V
R
I =
Això vol dir que,
si augmentem la V augmenta la I
si augmentem la R disminuim la I
