Tema 4 Sistemes Combinacionals

Tema 4 de l'assignatura d'Estructura i Tecnologia de Computadors

Embed presentation

Downloaded 13 times
4 ESTRUCTURA I TECNOLOGIA DE COMPUTADORS 1 COMBINACIONALS 4.1 Anàlisi i disseny de circuits combinacionals 4.2 Blocs aritmètics 4.3 Blocs funcionals 4.4 Unitat aritmètica-lògica Dr. Joaquim Salvi, Dr. Arnau Oliver Escola Politècnica Superior Universitat de Girona
2 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS 4.1 Anàlisi i disseny de circuits combinacionals Un circuit combinacional és aquell en el que les sortides en un instant de temps només depenen del valor de les entrades en aquell instant de temps. 𝑠 𝑡𝑖 = 𝑓(𝑥 𝑡𝑖 ) Circuit Combinacional 𝑠 𝑡𝑖𝑥 𝑡𝑖

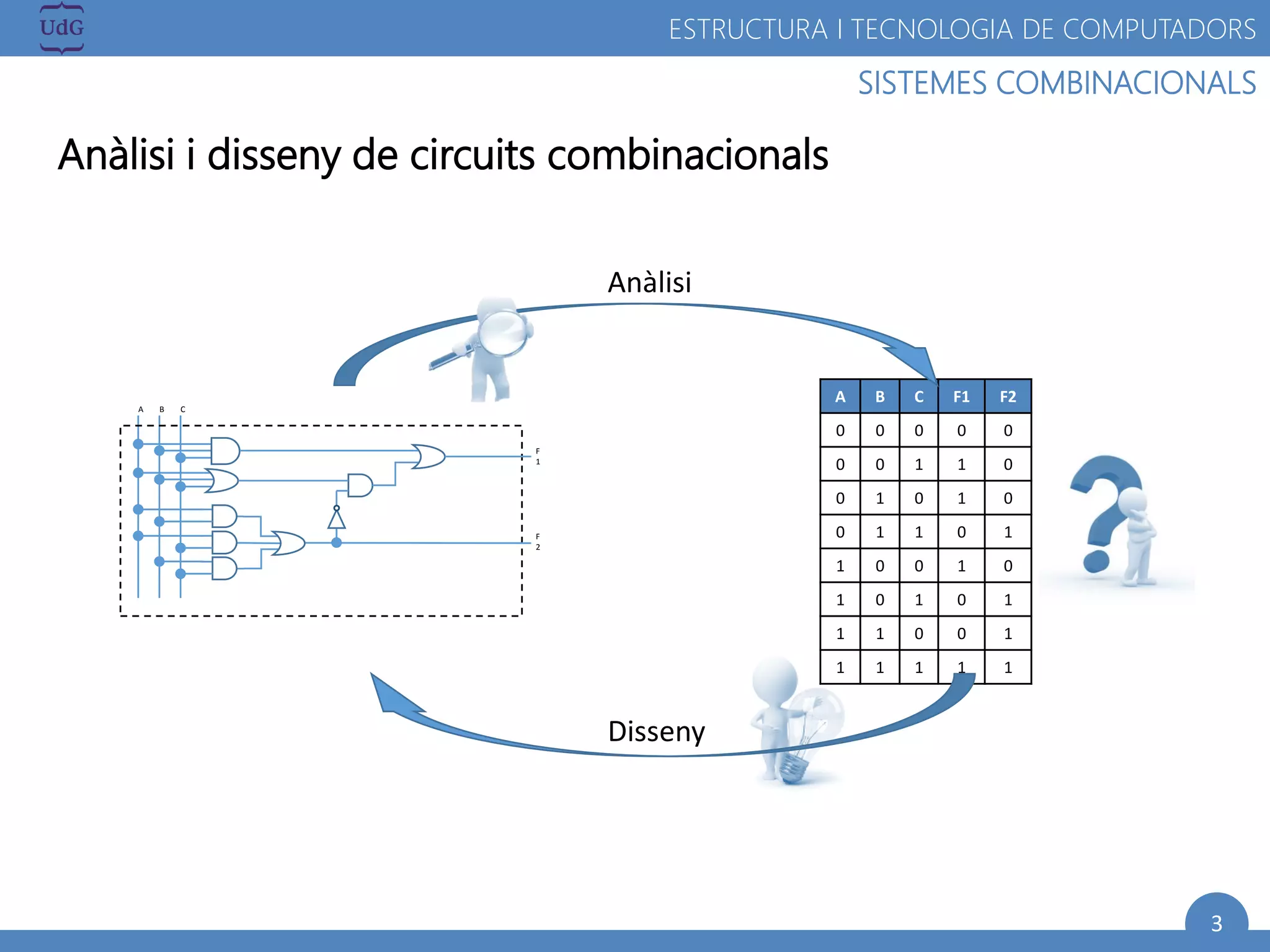

3 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS A B C F1 F2 0 0 0 0 0 0 0 1 1 0 0 1 0 1 0 0 1 1 0 1 1 0 0 1 0 1 0 1 0 1 1 1 0 0 1 1 1 1 1 1 Anàlisi i disseny de circuits combinacionals A B C F 1 F 2 Anàlisi Disseny
4 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Anàlisi d’un circuit combinacional A partir d’un circuit volem analitzar el seu comportament (enginyeria inversa). Procedirem de la següent manera: 1.- Retolar les entrades i les sortides assignant una variable a cada una d’elles. 2.- Retolar les sortides de cada porta lògica assignant-hi una variable. 3.- Construir la taula de veritat a partir de les entrades fins arribar a les sortides. 4.- Obtenir la funció de cada sortida a partir de la taula de veritat 5.- Deduir el comportament del circuit.

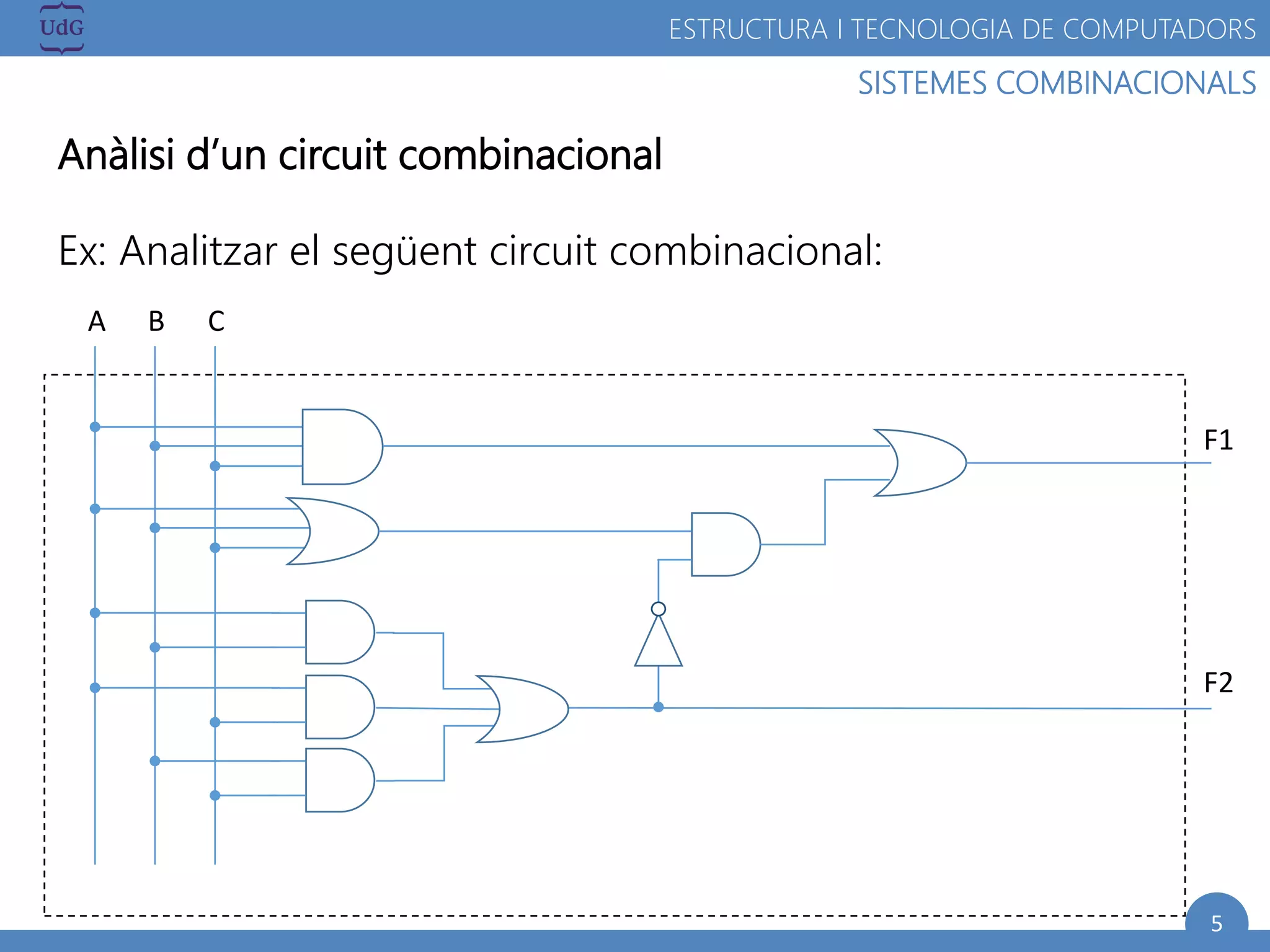

5 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Anàlisi d’un circuit combinacional Ex: Analitzar el següent circuit combinacional: A B C F1 F2
6 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Anàlisi d’un circuit combinacional 1.- Entrades/Sortides 2.- Sortides de les portes A B C F1 F2 T1 T2 T3 T4 T5 T6 T7

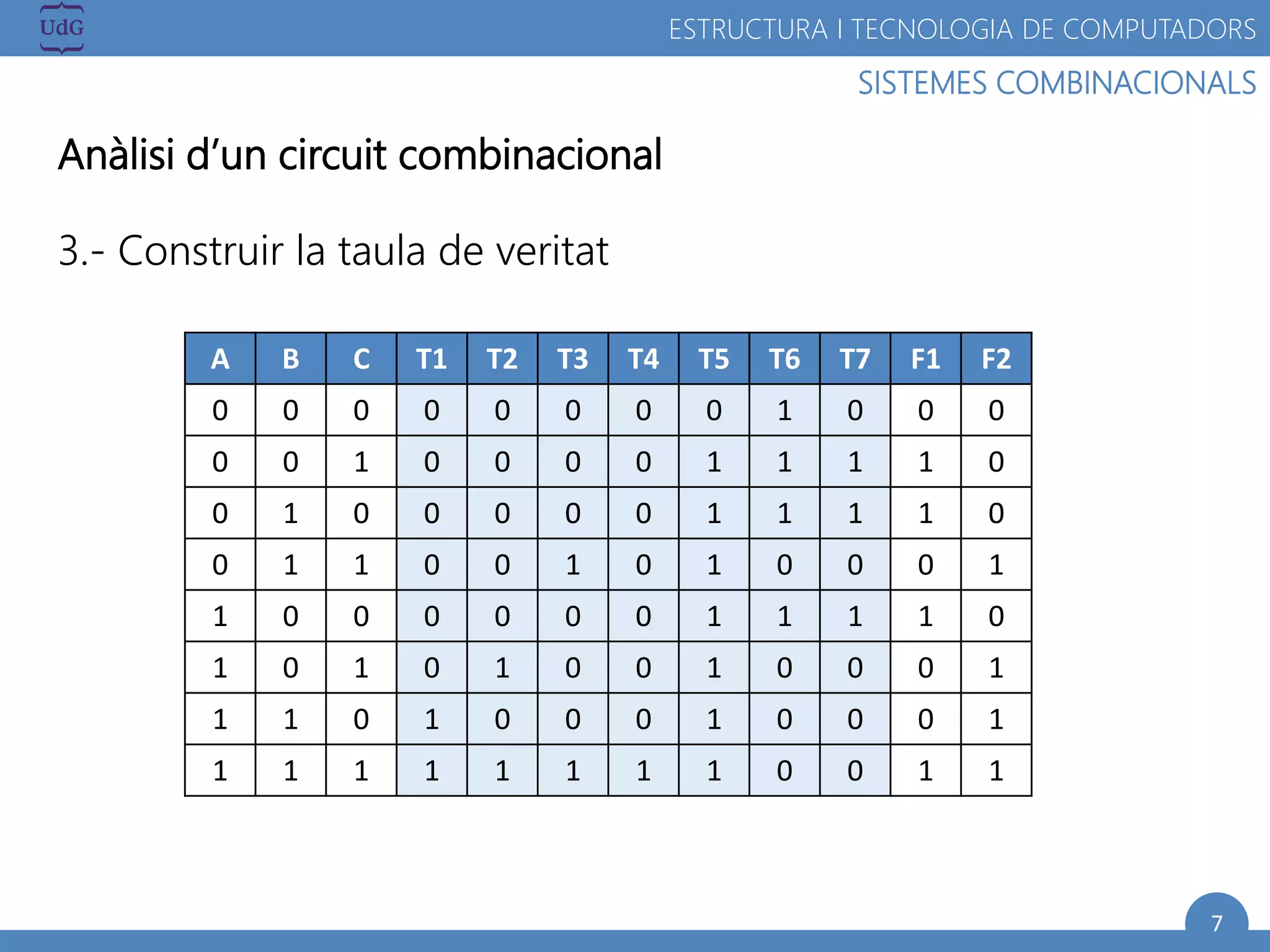

7 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Anàlisi d’un circuit combinacional 3.- Construir la taula de veritat A B C T1 T2 T3 T4 T5 T6 T7 F1 F2 0 0 0 0 0 0 0 0 1 0 0 0 0 0 1 0 0 0 0 1 1 1 1 0 0 1 0 0 0 0 0 1 1 1 1 0 0 1 1 0 0 1 0 1 0 0 0 1 1 0 0 0 0 0 0 1 1 1 1 0 1 0 1 0 1 0 0 1 0 0 0 1 1 1 0 1 0 0 0 1 0 0 0 1 1 1 1 1 1 1 1 1 0 0 1 1
8 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Anàlisi d’un circuit combinacional 4.- Obtenir la funció de cada sortida 5.- Deduir el circuit 𝐹1 = 𝐴 𝐵𝐶 + 𝐴𝐵 𝐶 + 𝐴 𝐵 𝐶 + 𝐴𝐵𝐶 𝐹1 val 1 quan tenim un 1 o 3 uns, es a dir un nombre senar de 1s. 𝐹2 = 𝐴𝐵 + 𝐴𝐶 + 𝐵𝐶 𝐹2 val 1 quan tenim dos 1s. Aleshores 𝐹1 equival al sumant i 𝐹2 al carry d’un sumador complet. F.A. A B C F1 F2
9 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Disseny d’un circuit combinacional Fan-out: nombre màxim de d’entrades que es poden connectar a una mateixa sortida sense alterar el voltatge (valor) d’aquesta sortida. Si el disseny ens portés a superar el fan-out, hem de reduir-lo incloent portes intermitges.
10 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Anàlisi d’un circuit combinacional Temps de propagació de porta (tp): És el temps que triga una porta en actualitzar la sortida quan canvien les entrades. Aquest retard és de l’ordre de nanosegons i depèn de la tecnologia. a b s a b s t tp
11 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Anàlisi d’un circuit combinacional Temps de propagació de porta (tp): Aquests retards poden donar lloc a impulsos inesperats. Per això serà tant important que els sistemes estiguin sincronitzats (tema 5) per un clock. A B s t tp NAND 1 B A 0 C S C tp OR tp AND
12 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS
13 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS A B C F1 F2 0 0 0 0 0 0 0 1 1 0 0 1 0 1 0 0 1 1 0 1 1 0 0 1 0 1 0 1 0 1 1 1 0 0 1 1 1 1 1 1 Anàlisi i disseny de circuits combinacionals A B C F 1 F 2 Anàlisi Disseny
14 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Disseny d’un circuit combinacional Mètode a seguir: 1.- Enunciat del problema 2.- Determinar les entrades i les sortides necessàries 3.- Assignar variables a les entrades i les sortides 4.- Deduir la taula de veritat de cada sortida en funció de les entrades 5.- Simplificar les funcions de les sortides a partir de teoremes o Karnough 6.- Implementar el circuit lògic
15 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Disseny d’un circuit combinacional Ex: Implementar un convertidor de codi Gray a codi BCD de 4 bits. 2.- Necessitem 4 entrades que expressen 4 bits d’un codi gray i 4 sortides que expressen 4 bits d’un codi BCD 3.- Entrades (A,B,C,D) codi Gray 4.- Sortides (W,X,Y,Z) codi BCD
16 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Disseny d’un circuit combinacional : 4.- Deduir la taula de veritat: DEC Codi Gray A B C D W X Y Z 0 0 0 0 0 0 0 0 0 1 0 0 0 1 0 0 0 1 2 0 0 1 1 0 0 1 0 3 0 0 1 0 0 0 1 1 4 0 1 1 0 0 1 0 0 5 0 1 1 1 0 1 0 1 6 0 1 0 1 0 1 1 0 7 0 1 0 0 0 1 1 1 8 1 1 0 0 1 0 0 0 9 1 1 0 1 1 0 0 1 10 1 1 1 1 1 0 1 0 11 1 1 1 0 1 0 1 1 12 1 0 1 0 1 1 0 0 13 1 0 1 1 1 1 0 1 14 1 0 0 1 1 1 1 0 15 1 0 0 0 1 1 1 1 GRAY BCD

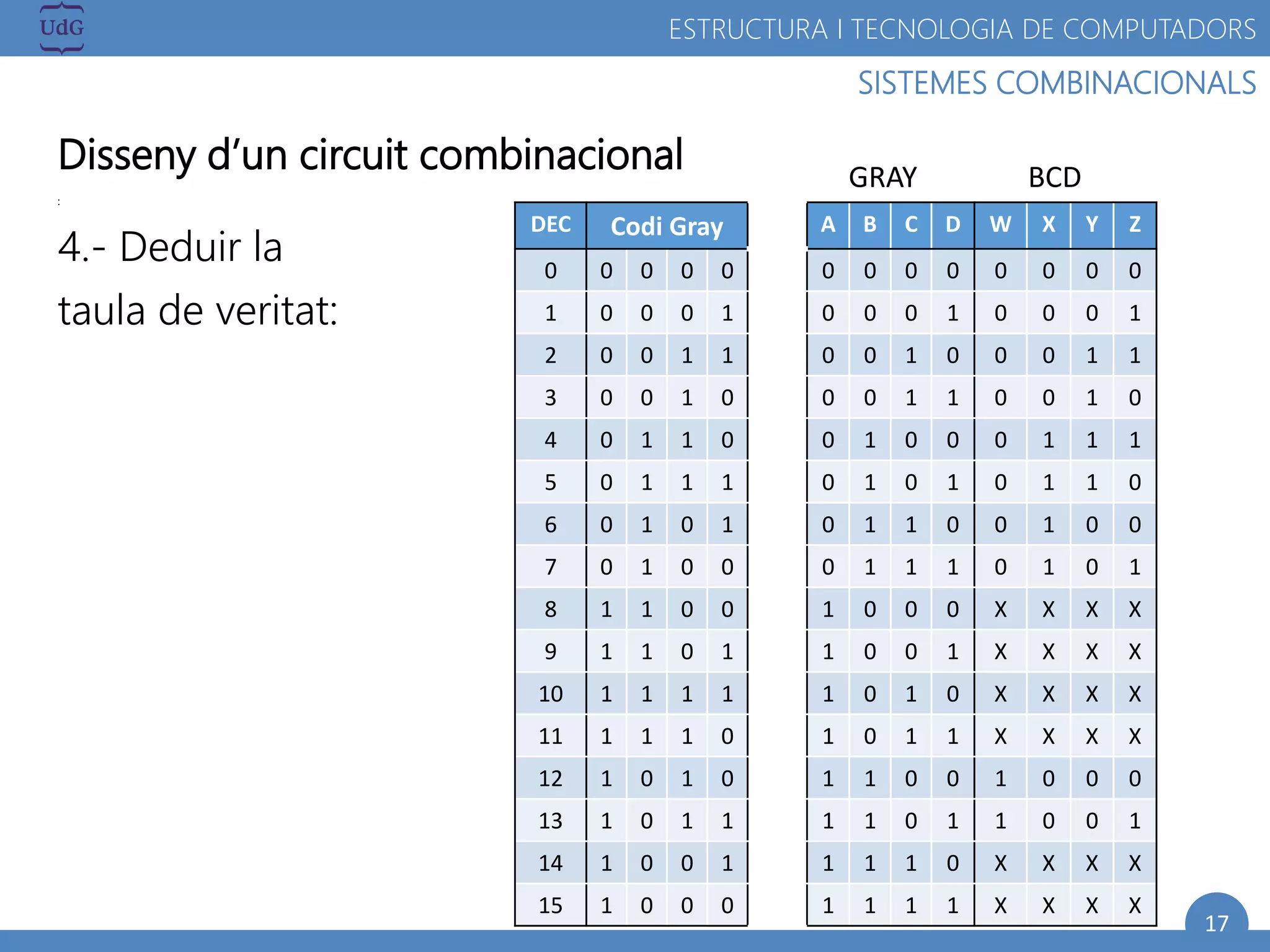

17 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Disseny d’un circuit combinacional : 4.- Deduir la taula de veritat: DEC Codi Gray A B C D W X Y Z 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0 0 1 0 0 0 1 0 0 0 1 2 0 0 1 1 0 0 1 0 0 0 1 1 3 0 0 1 0 0 0 1 1 0 0 1 0 4 0 1 1 0 0 1 0 0 0 1 1 1 5 0 1 1 1 0 1 0 1 0 1 1 0 6 0 1 0 1 0 1 1 0 0 1 0 0 7 0 1 0 0 0 1 1 1 0 1 0 1 8 1 1 0 0 1 0 0 0 X X X X 9 1 1 0 1 1 0 0 1 X X X X 10 1 1 1 1 1 0 1 0 X X X X 11 1 1 1 0 1 0 1 1 X X X X 12 1 0 1 0 1 1 0 0 1 0 0 0 13 1 0 1 1 1 1 0 1 1 0 0 1 14 1 0 0 1 1 1 1 0 X X X X 15 1 0 0 0 1 1 1 1 X X X X GRAY BCD
18 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Disseny d’un circuit combinacional : 4.- Simplificar per Karnough: 00 01 11 10 00 1 X 01 1 X 11 X X 10 X X AB CD 00 01 11 10 00 1 X 01 1 X 11 1 X X 10 1 X X AB CD 𝑋 = 𝐴𝐵W = 𝐴 00 01 11 10 00 1 X 01 1 X 11 1 X X 10 1 X X AB CD 00 01 11 10 00 1 X 01 1 1 X 11 1 X X 10 1 X X AB CD 𝑍 = 𝐴 𝐵 C D 𝐴𝐵 𝐶 𝐵𝐶 𝑌 = 𝐵𝐶 + 𝐴𝐵 𝐶
19 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Disseny d’un circuit combinacional : 5.- Implementar el circuit lògic: A B C D W X Y Z

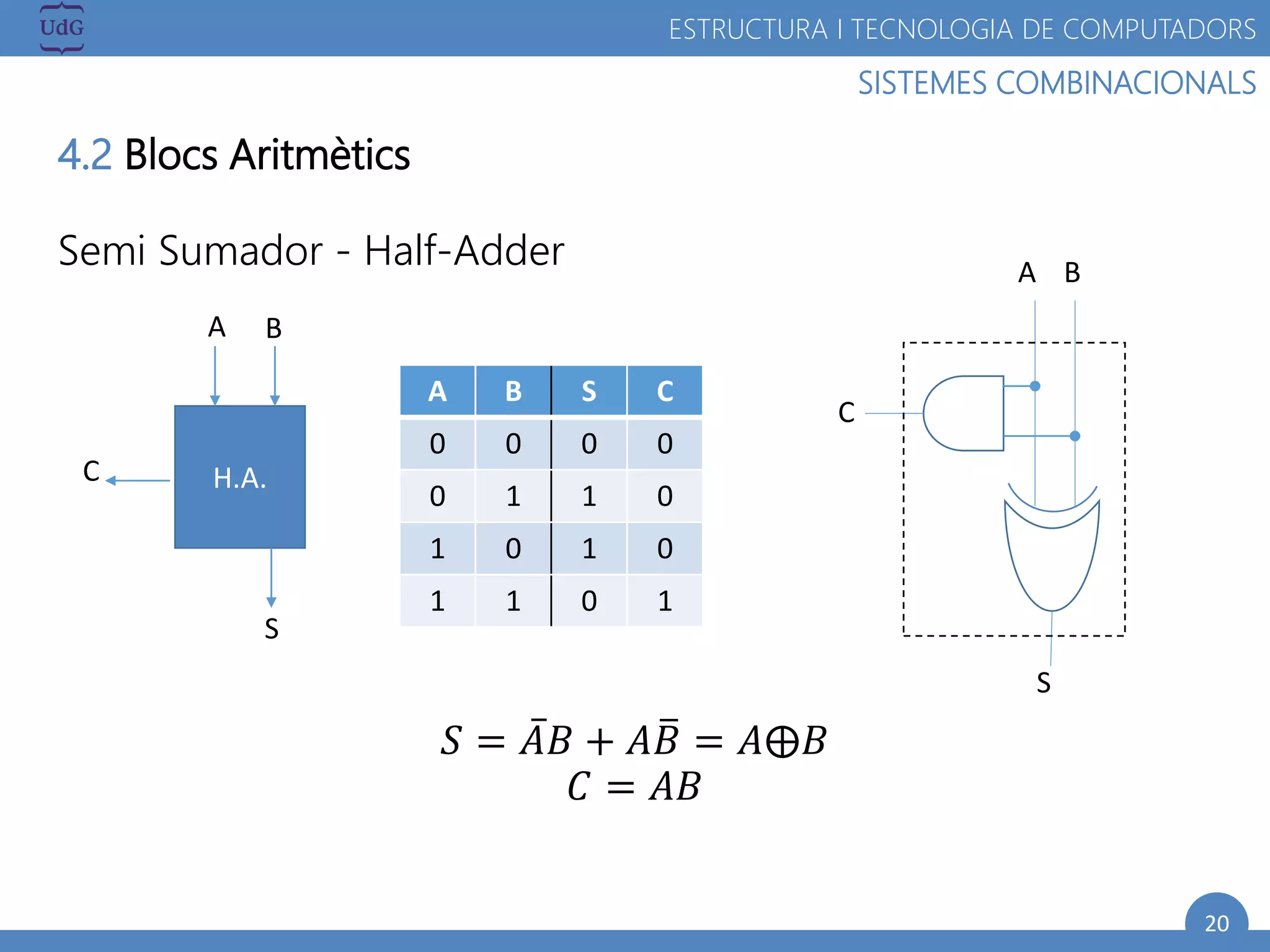

20 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS 4.2 Blocs Aritmètics Semi Sumador - Half-Adder 𝑆 = 𝐴𝐵 + 𝐴 𝐵 = 𝐴 𝐵 𝐶 = 𝐴𝐵 A B S C 0 0 0 0 0 1 1 0 1 0 1 0 1 1 0 1 H.A. A B S C A B C S
21 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Aritmètics Sumador Complet - Full-Adder 𝑆 = 𝐶𝑖 𝐴𝐵 + 𝐶𝑖 𝐴 𝐵 + 𝐶𝑖 𝐴 𝐵 + 𝐶𝑖 𝐴𝐵 = 𝐶𝑖 𝐴 𝐵 + 𝐶𝑖 𝐴 𝐵 = 𝐶𝑖 𝐴 𝐵 𝐶 = 𝐴𝐵 + 𝐶𝑖 𝐴 + 𝐶𝑖 𝐵 Ci A B S C0 0 0 0 0 0 0 0 1 1 0 0 1 0 1 0 0 1 1 0 1 1 0 0 1 0 1 0 1 0 1 1 1 0 0 1 1 1 1 1 1 F.A. A B S Co Ci Ci A B CO S
22 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Aritmètics Sumador de 4 bits: F.A. A0 B0 S0 C1 C0=0F.A. A1 B1 S1 F.A. A2 B2 S2 C2 F.A. A3 B3 S3 C3 S4
23 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Aritmètics Sumador de 8 bits a partir de sumadors de 4 bits F.A. de 4 bits A0B0 S0 C0=0 A1B1 S1 A2 B2 S2 C4 A3 B3 S3S8 F.A. de 4 bits A4B4 S4 A5B5 S5 A6 B6 S6 A7 B7 S7

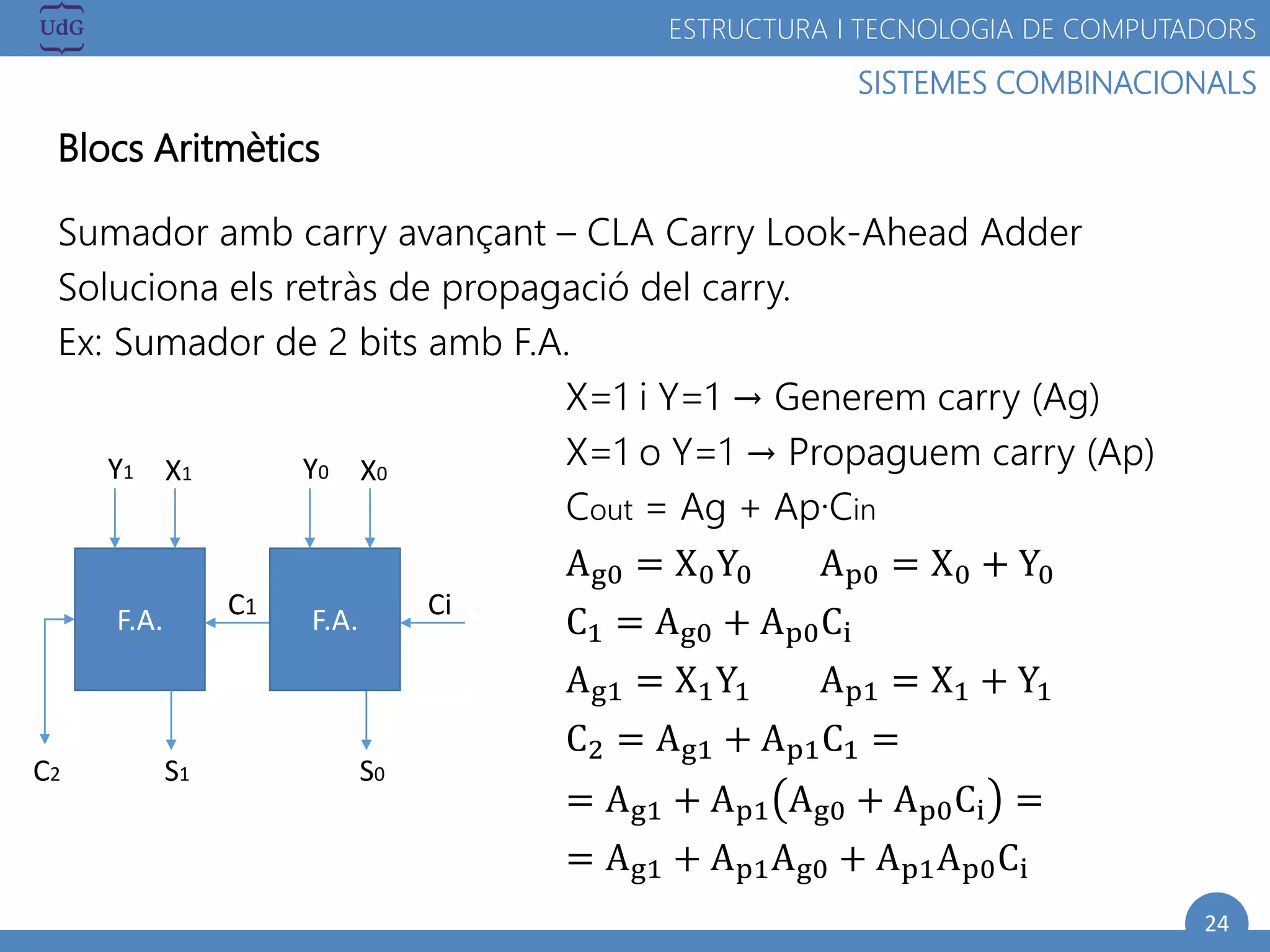

24 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Aritmètics Sumador amb carry avançant – CLA Carry Look-Ahead Adder Soluciona els retràs de propagació del carry. Ex: Sumador de 2 bits amb F.A. X=1 i Y=1 → Generem carry (Ag) X=1 o Y=1 → Propaguem carry (Ap) Cout = Ag + Ap·Cin Ag0 = X0Y0 Ap0 = X0 + Y0 C1 = Ag0 + Ap0Ci Ag1 = X1Y1 Ap1 = X1 + Y1 C2 = Ag1 + Ap1C1 = = Ag1 + Ap1 Ag0 + Ap0Ci = = Ag1 + Ap1Ag0 + Ap1Ap0Ci Y0 X0 S0 C1 CiF.A. Y1 X1 S1 F.A. C2
25 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Aritmètics Sumador amb carry avançant – CLA Carry Look-Ahead Adder Podem per tant implementar el circuit sense utilitzar els carry de sortida Y0 X0 S0 Ci Y1 X1 S1 C2 F.A. X Y Ci Co S F.A. X Y Ci Co S
26 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Aritmètics Sumador amb carry avançant – CLA Carry Look-Ahead Adder 74LS83A A1
27 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Aritmètics Sumador/Restador de 4 bits: Utilitzarem de base un sumador de 4 bits i nombres en C’2 i un detector d’overflow.

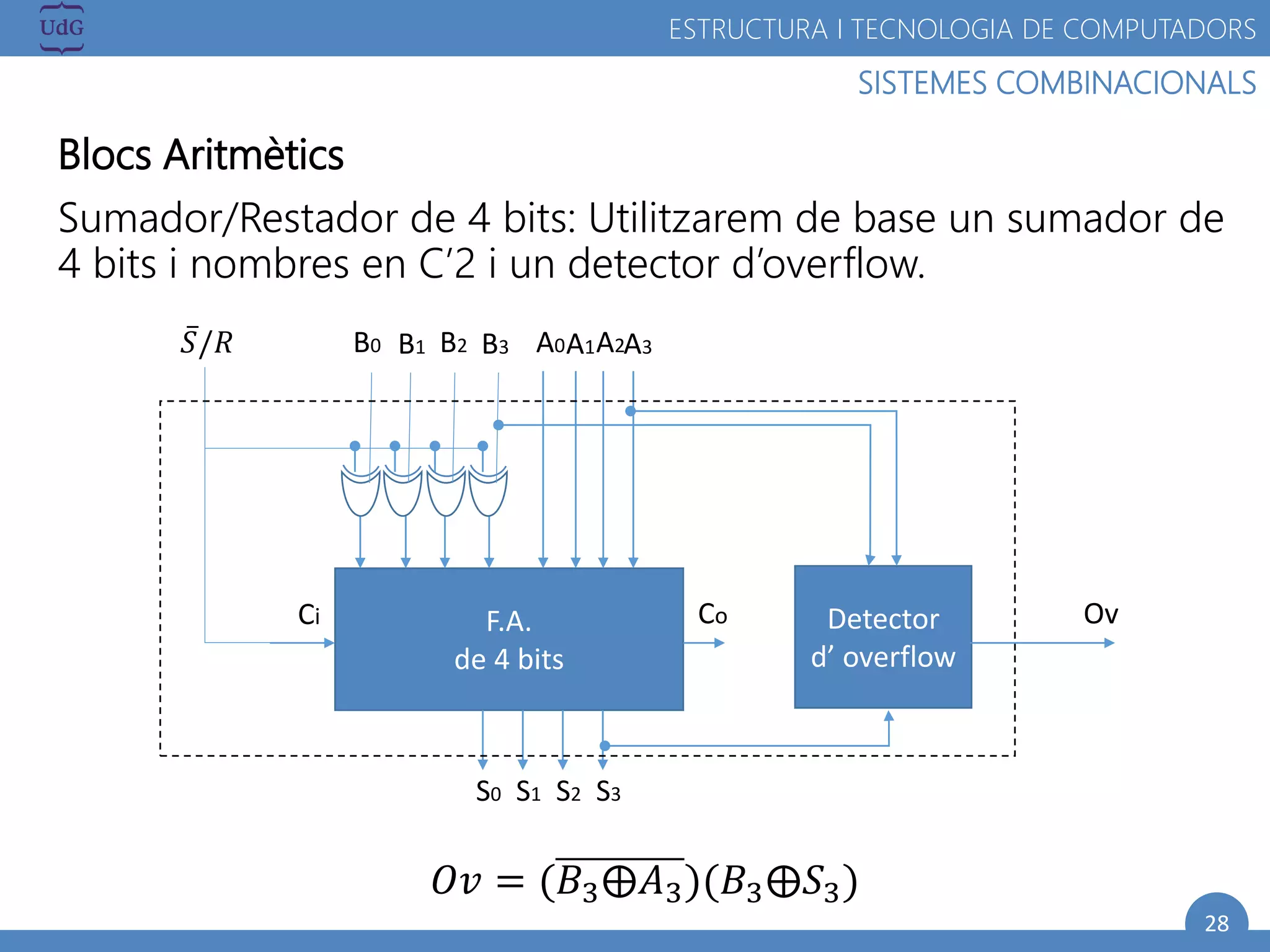

28 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Aritmètics Sumador/Restador de 4 bits: Utilitzarem de base un sumador de 4 bits i nombres en C’2 i un detector d’overflow. 𝑂𝑣 = (𝐵3 𝐴3)(𝐵3 𝑆3) A2A3A0A1B2 B3B0 B1𝑆/𝑅 F.A. de 4 bits S3 Ci S2S1S0 Co Detector d’ overflow Ov
29 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS 4.2 Blocs Funcionals Comparador de 4 bits: Els comparadors ens permeten comparar dos nombre dient-nos si són iguals o quin dels dos es major/menor que l’altre Comparador de 4 bits A<B A2A3A0A1B2B3B0B1 A=B A>B A<B A=B A>B Input A vs B Output X A>B A>B X A<B A<B A=B A=B A=B A<B A=B A<B A>B A=B A>B
30 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Comparador de 8 bits a partir de comparadors de 4 bits.
31 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Comparador de 8 bits a partir de comparadors de 4 bits. Comparador de 4 bits A6 A7A4A5B6 B7B4 B5 A<B A=B A>B Comparador de 4 bits A<B A2A3A0A1B2B3B0B1 A=B A>B Vcc GND A<B A=B A>B A<B A=B A>B A<B A=B A>B

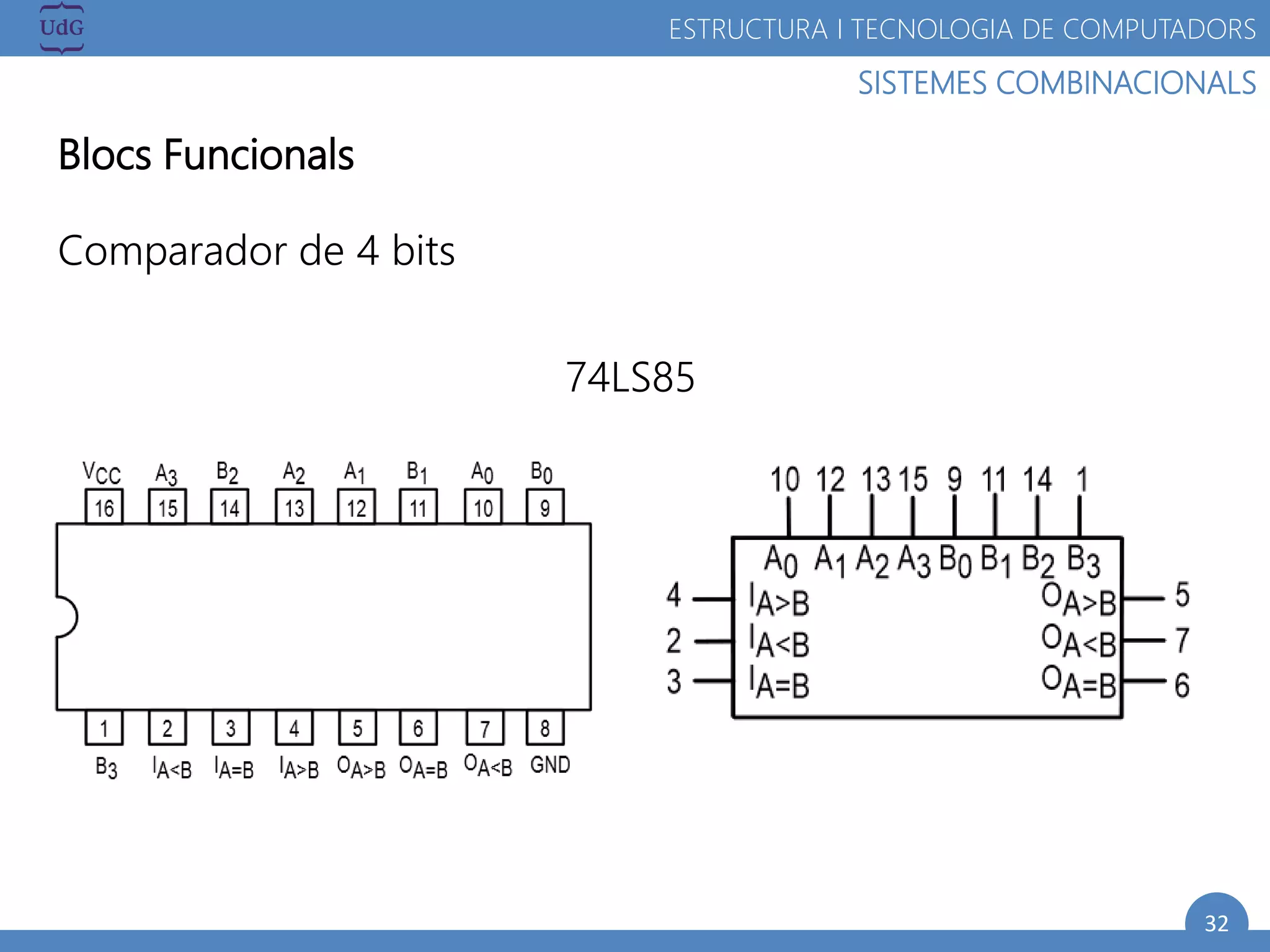

32 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Comparador de 4 bits 74LS85
33 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Decodificador: Un decodificador té 𝑛 entrades i 2 𝑛 sortides. Cada combinació d’entrades excita la única sortida que li correspon en funció del codi que decodifica. Decodificador binari 2x4: 𝑂0 = 𝐶𝑆 𝐼1 𝐼0 𝑂1 = 𝐶𝑆 𝐼1 𝐼0 𝑂2 = 𝐶𝑆𝐼1 𝐼0 𝑂3 = 𝐶𝑆𝐼1 𝐼0 CS DEC/BIN 2x4I1 I0 O1 O0 O3 O2 CS I1 I0 O3 O2 O1 O0 0 X X 0 0 0 0 1 0 0 0 0 0 1 1 0 1 0 0 1 0 1 1 0 0 1 0 0 1 1 1 1 0 0 0
34 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Decodificador Gray 3x8: CS I2 I1 I0 O7 O6 O5 O4 O3 O2 O1 O0 0 X X X 0 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 0 1 1 0 0 1 0 0 0 0 0 0 1 0 1 0 1 0 0 0 0 0 1 0 0 0 1 0 1 1 0 0 0 0 0 1 0 0 1 1 0 0 1 0 0 0 0 0 0 0 1 1 0 1 0 1 0 0 0 0 0 0 1 1 1 0 0 0 0 1 0 0 0 0 1 1 1 1 0 0 1 0 0 0 0 0 CS DEC/Gray 3x8 I1 I0 O5 O4 O7 O6 I2 O1 O0 O2 O3

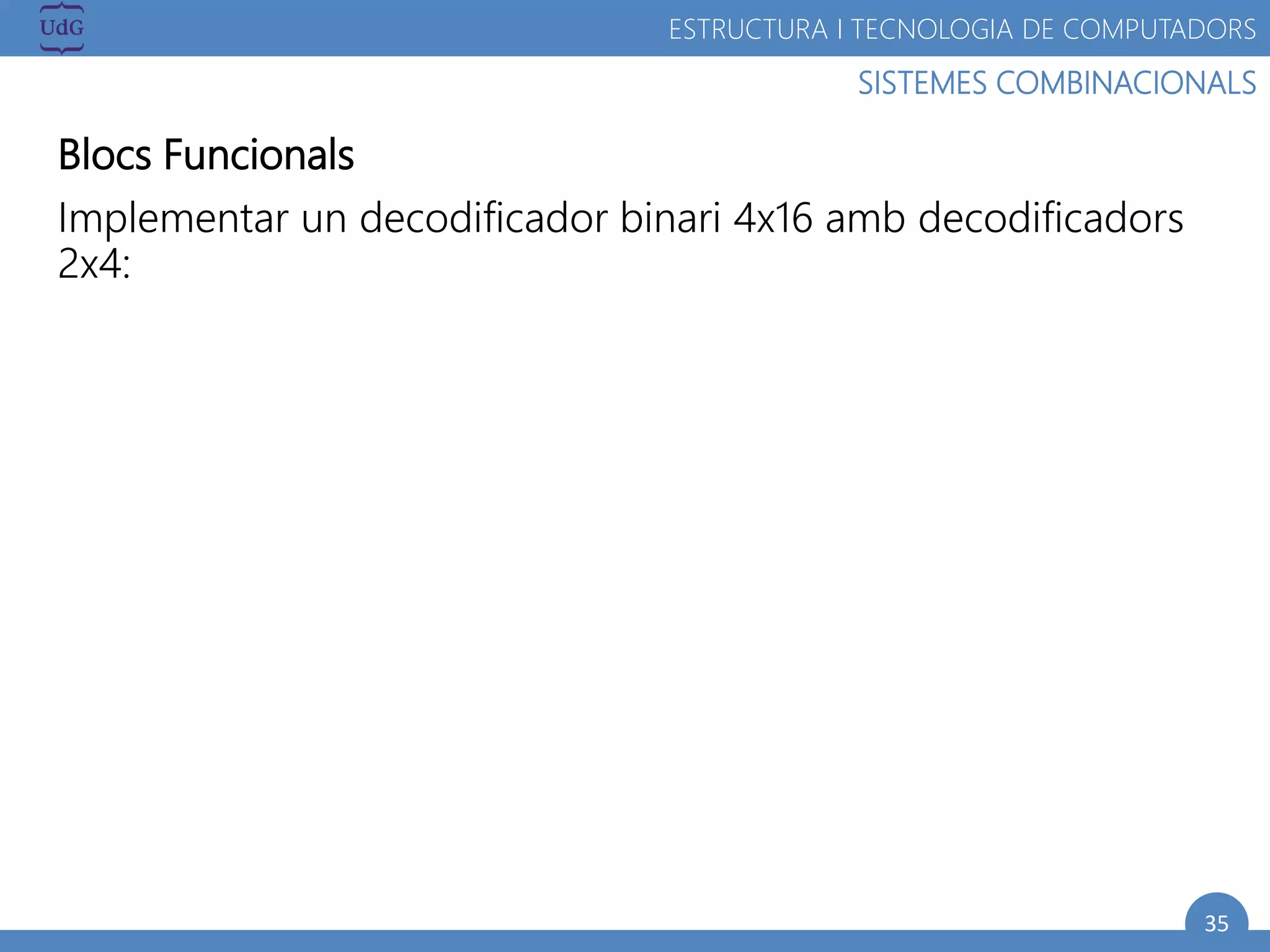

35 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Implementar un decodificador binari 4x16 amb decodificadors 2x4:
36 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Implementar un decodificador binari 4x16 amb decodificadors 2x4: DEC/ BIN 2x4I1 I0 O1 O0 O3 O2 CS O1 O0 O3 O2 DEC/ BIN 2x4I1 I0 O5 O4 O7 O6 CS O1 O0 O3 O2 DEC/ BIN 2x4I1 I0 O9 O8 O11 O10 CS O1 O0 O3 O2 DEC/ BIN 2x4I1 I0 O13 O12 O15 O14 CS O1 O0 O3 O2 DEC/ BIN 2x4I1 I0 CS O1 O0 O3 O2 I1 I0 I3 I2 CS
37 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Implementar un decodificador binari 3x8 amb decodificadors 2x4:
38 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Implementar un decodificador binari 3x8 amb decodificadors 2x4: DEC/ BIN 2x4I1 I0 O1 O0 O3 O2 CS O1 O0 O3 O2 DEC/ BIN 2x4I1 I0 O5 O4 O7 O6 CS O1 O0 O3 O2 I1 I0 I2

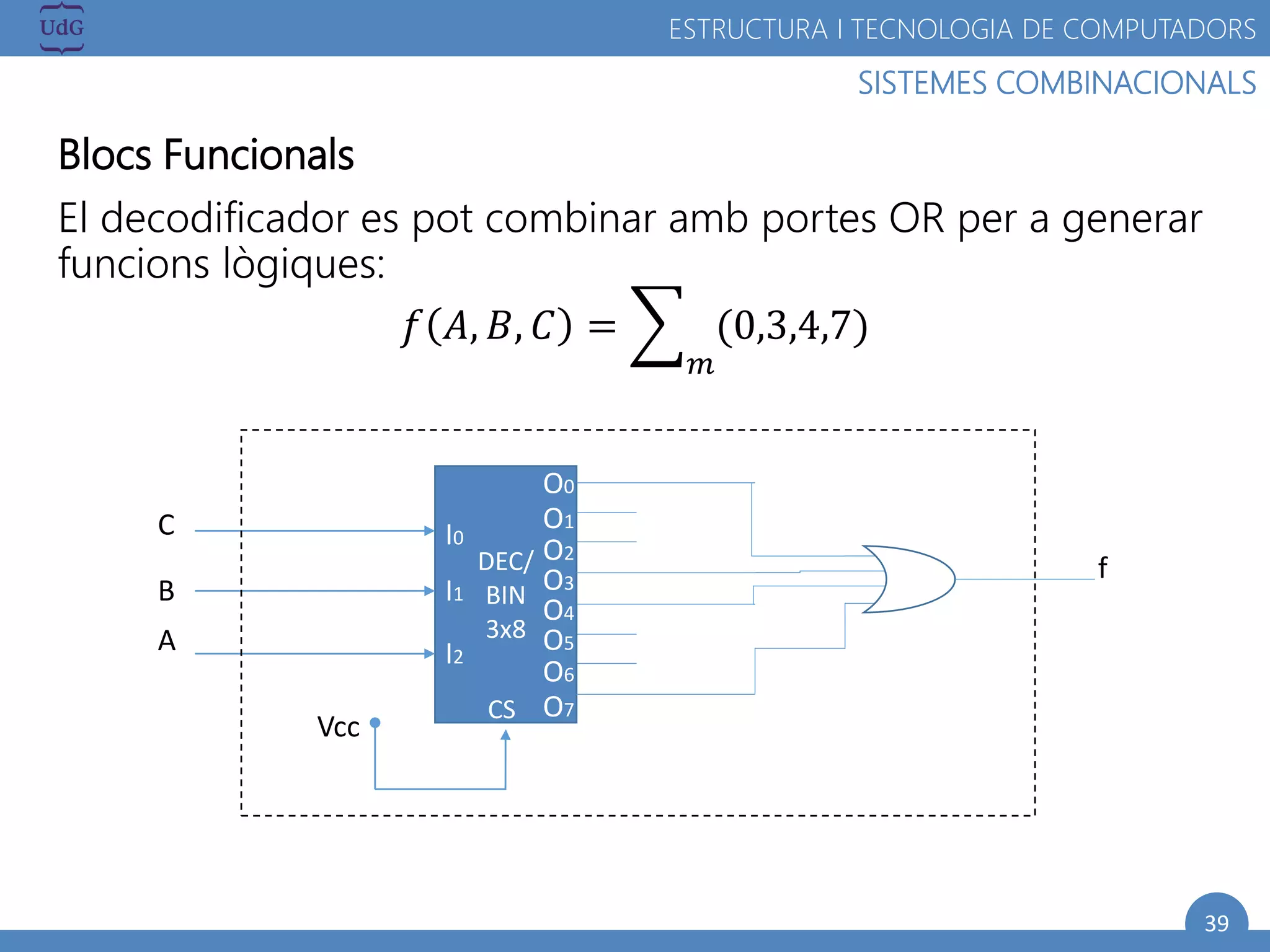

39 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals El decodificador es pot combinar amb portes OR per a generar funcions lògiques: 𝑓 𝐴, 𝐵, 𝐶 = 𝑚 (0,3,4,7) DEC/ BIN 3x8 I1 I0 O5 O4 O7 O6 I2 O1 O0 O2 O3 CS Vcc A B C f
40 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Codificador: Un codificador té 2 𝑛 entrades i 𝑛 sortides. La sortida correspon al codi que codifica l’entrada activa. Codificador binari 4x2 Problemes: A) amb aquesta implementació, només 1 entrada pot estar activa; B) No podem diferenciar entre codificar I0 o no codificar rés (Cs=0) CS COD/BIN 2x4 A1 A0 CS I3 I2 I1 I0 A1 A0 0 X X X X 0 0 1 0 0 0 1 0 0 1 0 0 1 0 0 1 1 0 1 0 0 1 0 1 1 0 0 0 1 1 I1 I0 I3 I2
41 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Codificador amb prioritat: Aquest codificador resolt els problemes del codificador anterior Codificador binari 4x2 amb prioritat GS: Indica si hi ha alguna entrada activa EO: Activa quan no hi ha cap entrada activa. Pot habilitar un codificador de menor prioritat. EI I3 I2 I1 I0 A1 A0 GS EO 0 X X X X 0 0 0 0 1 0 0 0 0 0 0 0 1 1 0 0 0 1 0 0 1 0 1 0 0 1 X 0 1 1 0 1 0 1 X X 1 0 1 0 1 1 X X X 1 1 1 0 EI COD/BIN 2x4 A1 A0 I1 I0 I3 I2 EO GS
42 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Codificador binari 4x2 amb prioritat I3 I2 I1 I0EI A0 A1 GS Eo
43 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Codificador binari 8x3 amb prioritat a partir de codificadors 4x2 amb prioritat

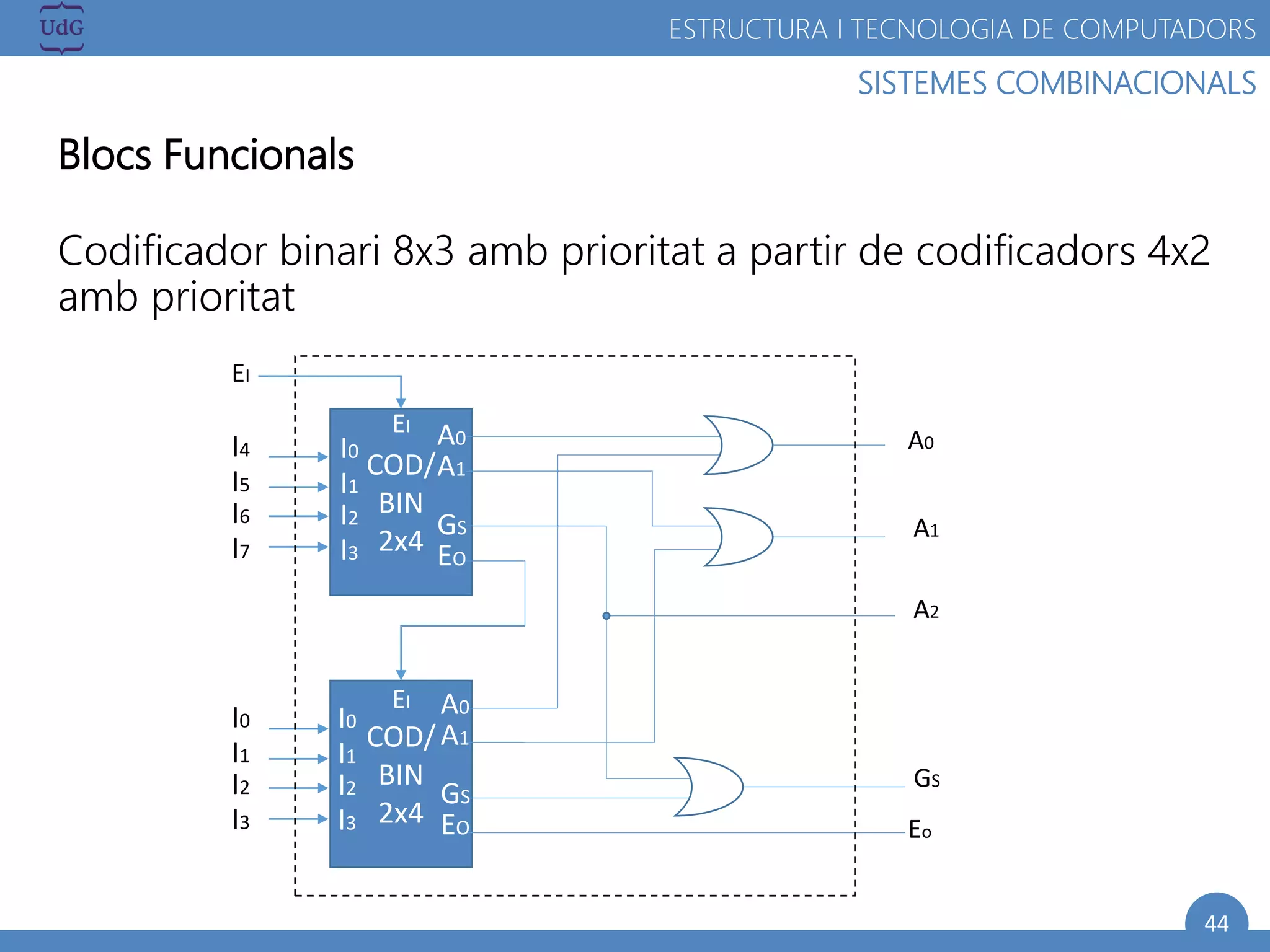

44 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Codificador binari 8x3 amb prioritat a partir de codificadors 4x2 amb prioritat EI COD/ BIN 2x4 A1 A0 I5 I4 I7 I6 EO GS COD/ BIN 2x4 A1 A0 I1 I0 I3 I2 EO GS I1 I0 I3 I2 EI EI I1 I0 I3 I2 Eo A0 A1 GS A2
45 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Codificador binari 8x3 amb prioritat: Fixem-nos que el 74LS148 és actiu a baixa. 74LS148
46 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Convertidor de codi: els convertidors són circuits compostos d’un decodificador i un codificador per a poder convertir d’un codi a un altre. DEC/BIN n x 2n COD/GRAY n x 2n n n2n BIN/GRAY n x 2n n n
47 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Convertidor de codi binari a codi Gray de 3 bits DEC/BIN n x 2n COD/GRAY 2n x n A2 A1 A0 A2 A1 A0 D1 D0 D3 D2 D5 D4 D7 D6 DEC Codi Gray Codii Binari 0 0 0 0 0 0 0 1 0 0 1 0 0 1 2 0 1 1 0 1 0 3 0 1 0 0 1 1 4 1 1 0 1 0 0 5 1 1 1 1 0 1 6 1 0 1 1 1 0 7 1 0 0 1 1 1
48 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Convertidor de codi binari a codi Gray de 3 bits DEC/BIN n x 2n COD/GRAY 2n x n A2 A1 A0 A2 A1 A0 D1 D0 D3 D2 D5 D4 D7 D6 DEC/ BIN n x 2n COD/ BIN 2n x n D1 D0 D3 D2 D5 D4 D7 D6 D1 D0 D3 D2 D5 D4 D7 D6 A2 A1 A0 A2 A1 A0 DEC Codi Gray Codii Binari 0 0 0 0 0 0 0 1 0 0 1 0 0 1 2 0 1 1 0 1 0 3 0 1 0 0 1 1 4 1 1 0 1 0 0 5 1 1 1 1 0 1 6 1 0 1 1 1 0 7 1 0 0 1 1 1
49 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Multiplexor: Un multiplexor és un commutador digital de manera que a partir de 𝑛 senyals de selecció podem seleccionar quina de les 2 𝑛 entrades passa a la sortida. Multiplexor 2x4 S1 S0 S1 S0 Z 0 0 I0 0 1 I1 1 0 I2 1 1 I3 I1 I0 I3 I2 Z

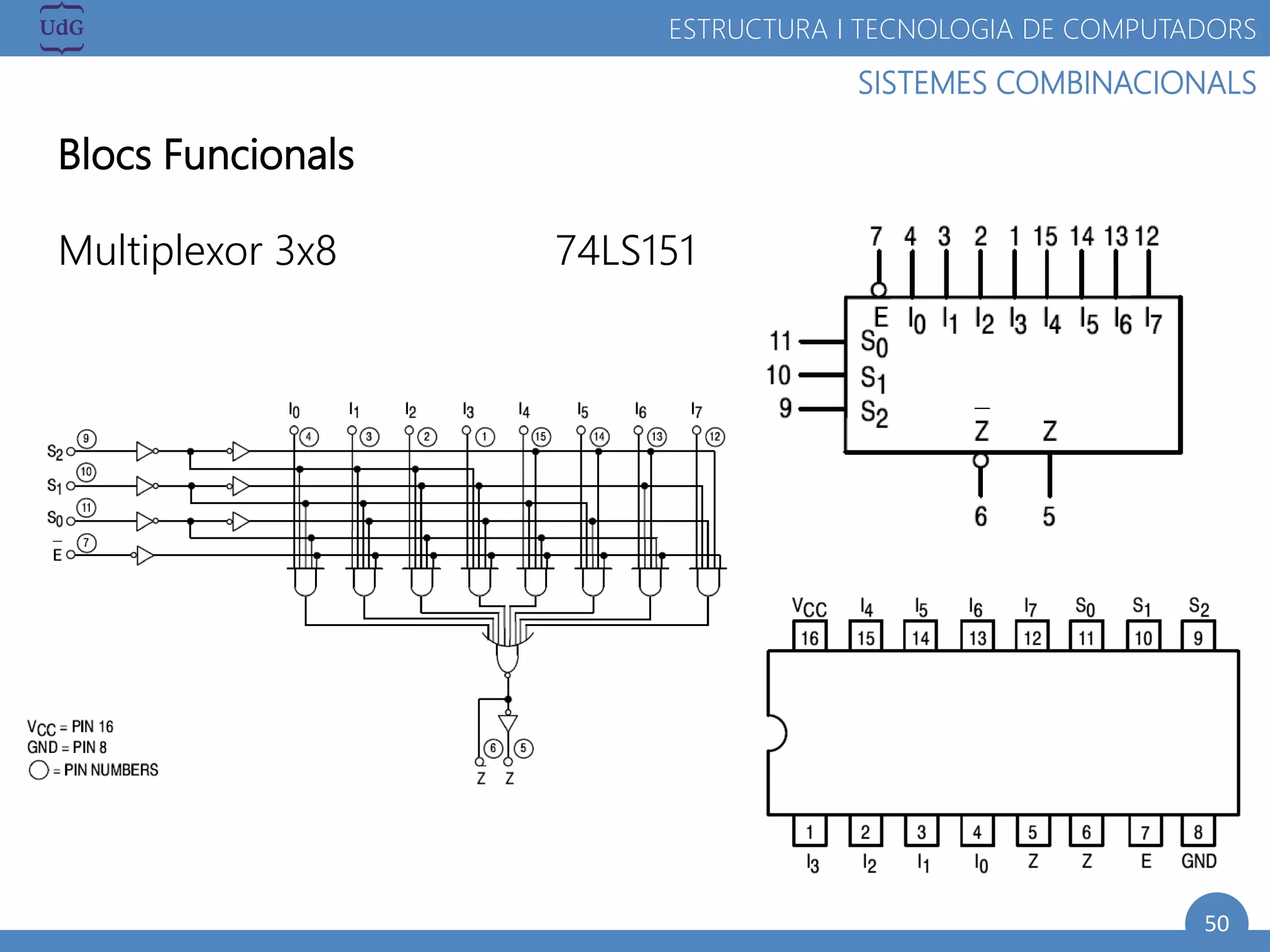

50 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Multiplexor 3x8 74LS151
51 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Multiplexor com a generador de funcions lògiques: Associarem les variables de més pes de la funció a les senyals de selecció del multiplexor. Les entrades al multiplexor dependran de les variables que no s’hagin associat als senyals de selecció. Ex: donada la següent funció: 𝑓 𝐴, 𝐵, 𝐶 = 𝑚(1,2,6,7) A B C f 0 0 0 0 0 0 1 1 0 1 0 1 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 1 1 1 1 1
52 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Amb un mux 3x8 A=S2 B=S1 C=S0 f Z 0 0 0 0 I0 0 0 1 1 I1 0 1 0 1 I2 0 1 1 0 I3 1 0 0 0 I4 1 0 1 0 I5 1 1 0 1 I6 1 1 1 1 I7 Z S2 S0 I1 I0 I3 I2 A B Vcc GND S1 C I5 I4 I7 I6
53 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Amb un mux 2x4 A=S1 B=S0 C f Z 0 0 0 0 I0 0 0 1 1 0 1 0 1 I1 0 1 1 0 1 0 0 0 I2 1 0 1 0 1 1 0 1 I3 1 1 1 1 Z S1 S0 I1 I0 I3 I2 A B C Vcc GND
54 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Amb un mux 1x2 A=S1 B C f Z 0 0 0 0 I0 0 0 1 1 0 1 0 1 0 1 1 0 1 0 0 0 I1 1 0 1 0 1 1 0 1 1 1 1 1 Z S0 I0 I1 A B C
55 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Amb n mux 2x4 A B C f 0 0 0 0 0 0 1 1 0 1 0 1 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 1 1 1 1 1 Z S1 S0 I1 I0 I3 I2 A Vcc GND S1 S0 I1 I0 I3 I2 S1 S0 I1 I0 I3 I2 C B

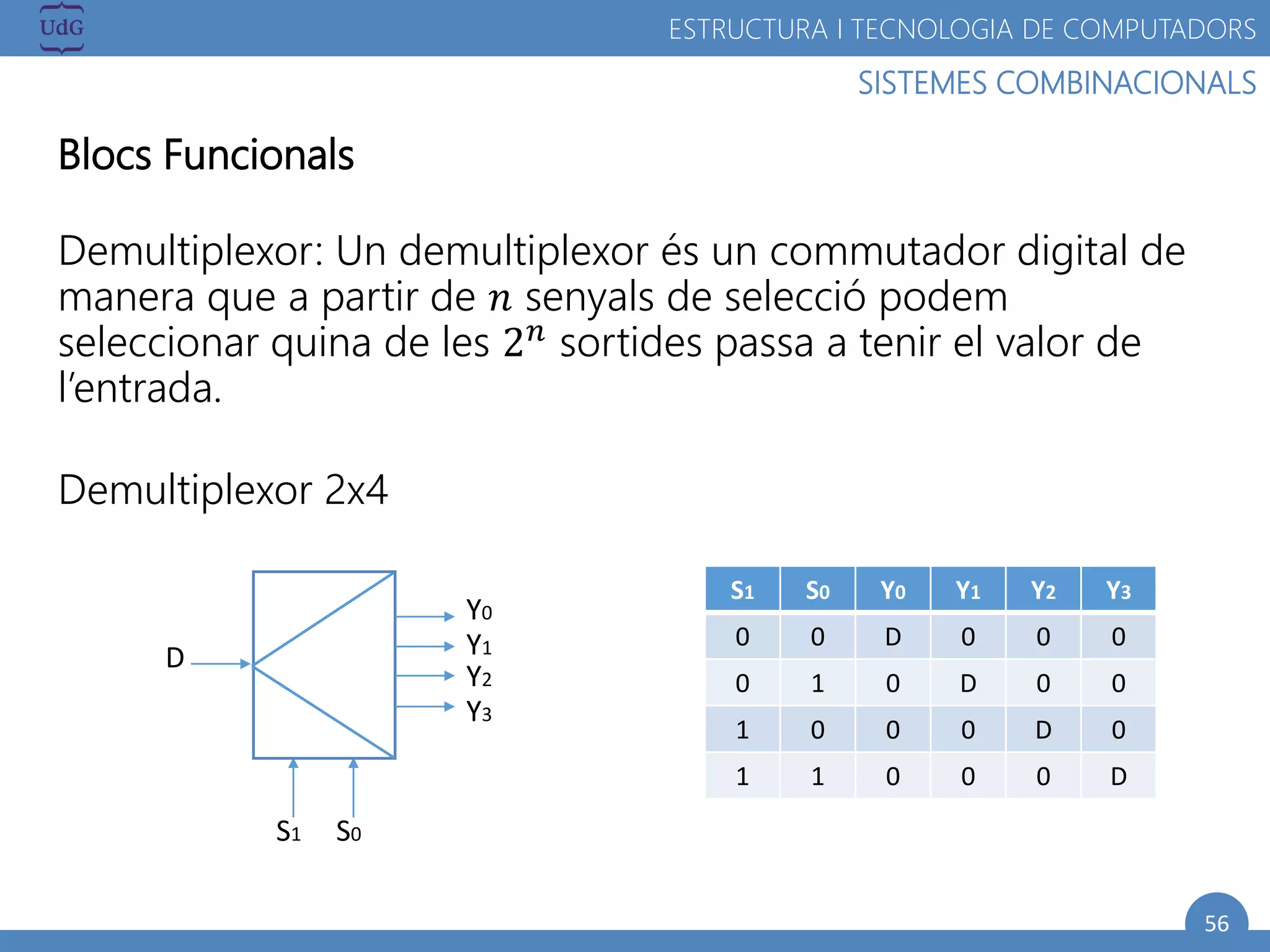

56 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Demultiplexor: Un demultiplexor és un commutador digital de manera que a partir de 𝑛 senyals de selecció podem seleccionar quina de les 2 𝑛 sortides passa a tenir el valor de l’entrada. Demultiplexor 2x4 S1 S0 Y0 Y1 Y2 Y3 0 0 D 0 0 0 0 1 0 D 0 0 1 0 0 0 D 0 1 1 0 0 0 D S1 S0 Y1 Y0 Y3 Y2 D

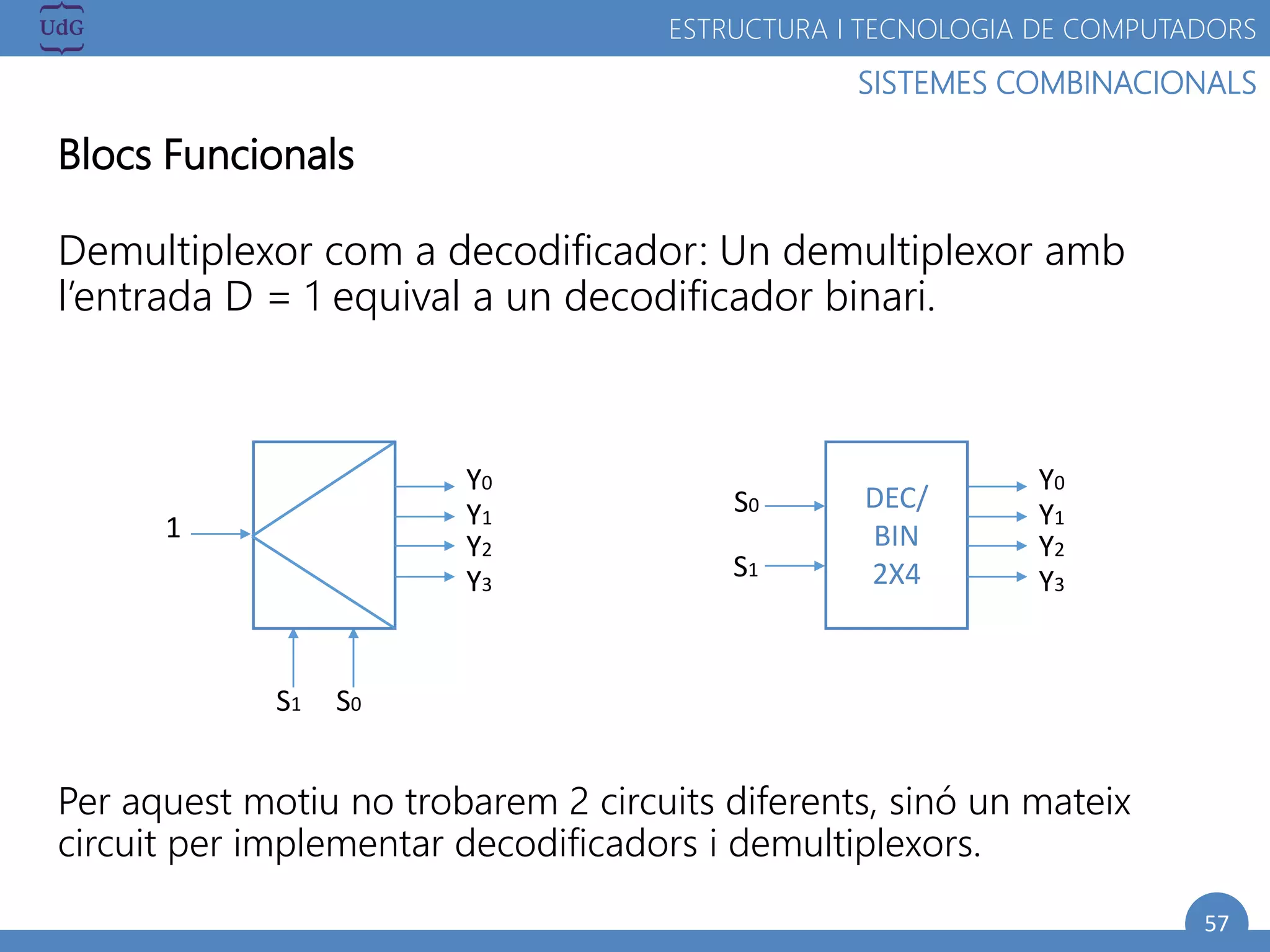

57 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Demultiplexor com a decodificador: Un demultiplexor amb l’entrada D = 1 equival a un decodificador binari. Per aquest motiu no trobarem 2 circuits diferents, sinó un mateix circuit per implementar decodificadors i demultiplexors. S1 S0 Y1 Y0 Y3 Y2 1 S1 S0 Y1 Y0 Y3 Y2 DEC/ BIN 2X4
58 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Demultiplexor / Decodificador 74LS138

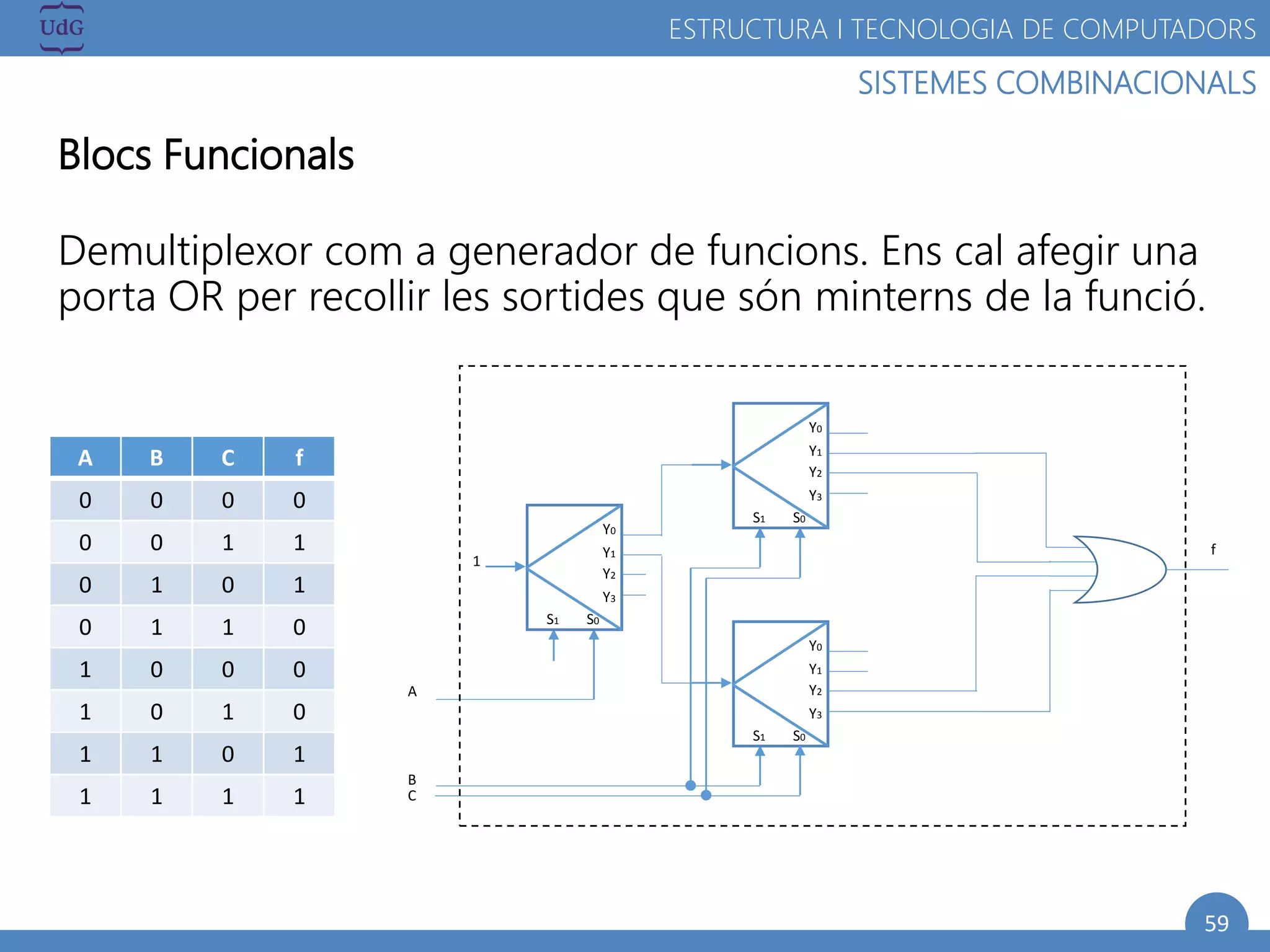

59 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Blocs Funcionals Demultiplexor com a generador de funcions. Ens cal afegir una porta OR per recollir les sortides que són minterns de la funció. A B C f 0 0 0 0 0 0 1 1 0 1 0 1 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 1 1 1 1 1 Y1 Y0 Y3 Y2 S1 S0 Y1 Y0 Y3 Y2 S1 S0 1 Y1 Y0 Y3 Y2 S1 S0 A B C f
60 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS 4.4 Unitat aritmètico-lògica A partir dels blocs aritmètics i els blocs funcionals, ens demanen implementar una unitat aritmètico-lògica de 4 bits que implementi com a mínim les següents funcions: Aritmètiques: • Suma (A+B), Increment (A+1), Resta (A-B), Decrement (A-1) Lògiques: • OR (A+B), AND (A·B), XOR (A B), NOT ( 𝐴 )

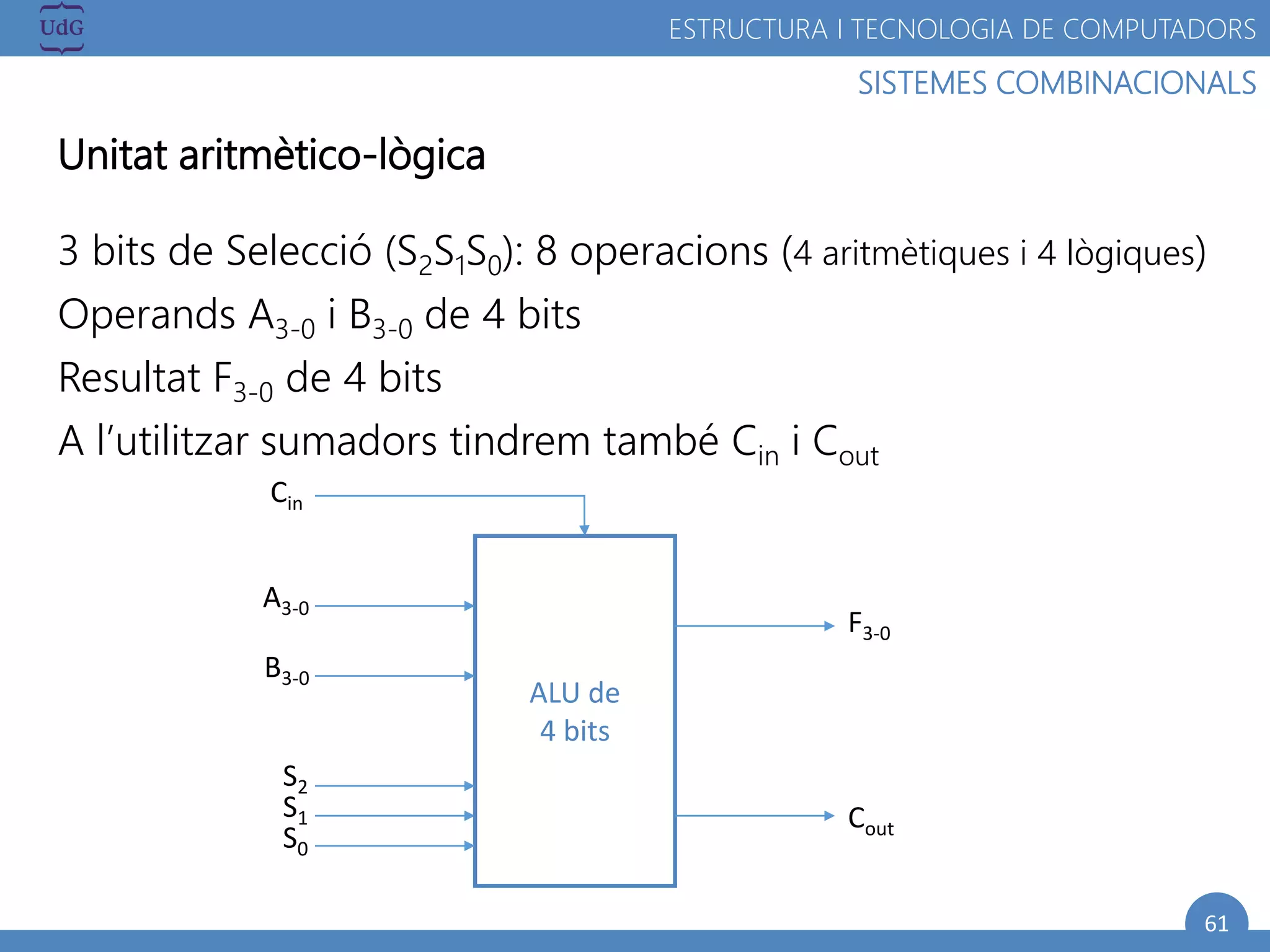

61 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Unitat aritmètico-lògica 3 bits de Selecció (S2S1S0): 8 operacions (4 aritmètiques i 4 lògiques) Operands A3-0 i B3-0 de 4 bits Resultat F3-0 de 4 bits A l’utilitzar sumadors tindrem també Cin i Cout ALU de 4 bits Cin A3-0 B3-0 S2 S1 S0 Cout F3-0

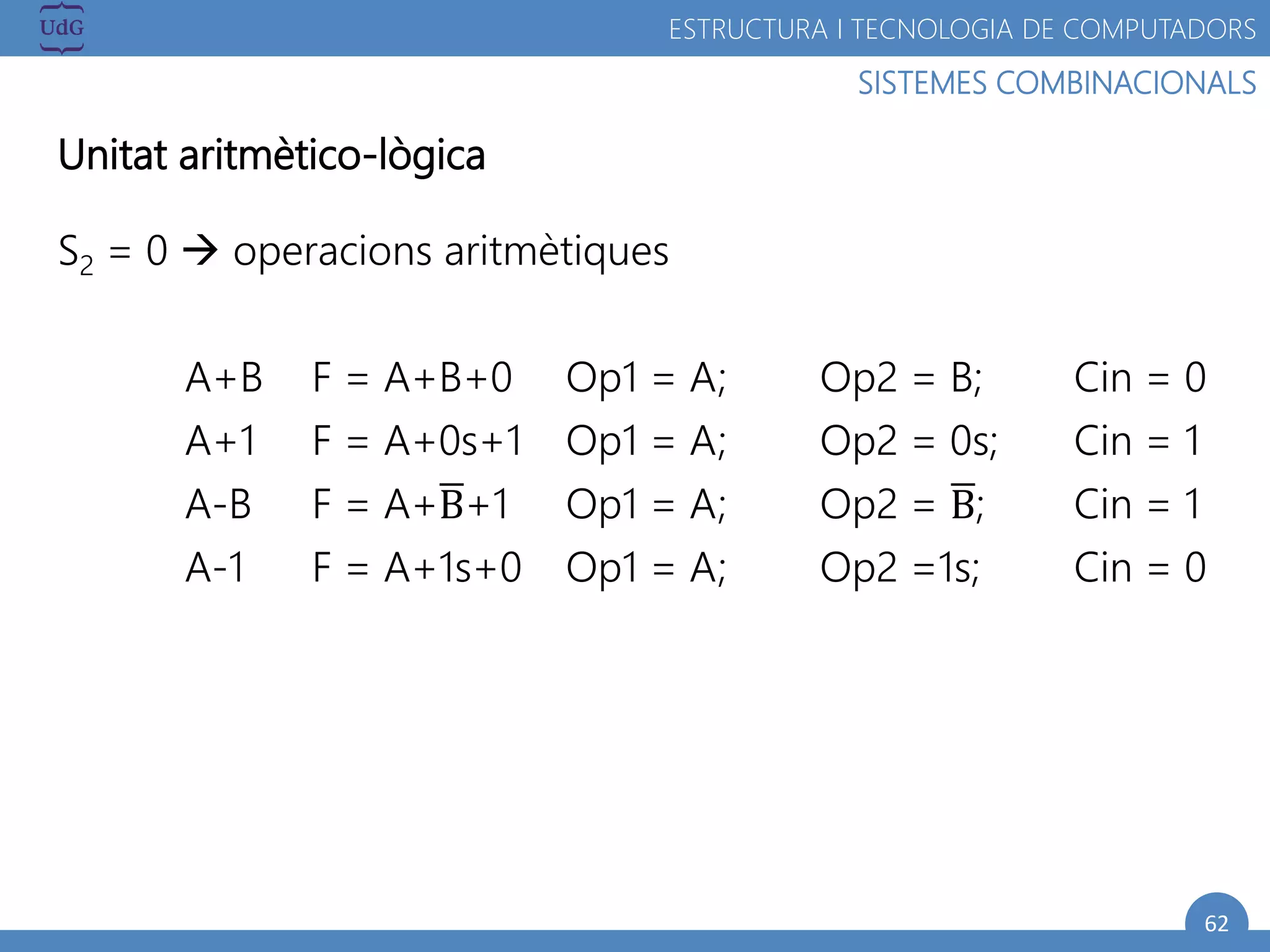

62 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Unitat aritmètico-lògica S2 = 0  operacions aritmètiques A+B F = A+B+0 Op1 = A; Op2 = B; Cin = 0 A+1 F = A+0s+1 Op1 = A; Op2 = 0s; Cin = 1 A-B F = A+B+1 Op1 = A; Op2 = B; Cin = 1 A-1 F = A+1s+0 Op1 = A; Op2 =1s; Cin = 0
63 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Unitat aritmètico-lògica S2 = 0  operacions aritmètiques Si tenim en compte totes les operacions: S1 S0 Entrada Y F = A + Y + Cin Cin = 0 Cin = 1 0 0 0s F = A (transferència) F = A + 1 (increment) 0 1 B F = A + B (suma) F = A + B + 1 1 0 B F = A + B F = A + B + 1 (resta) 1 1 1s F= A – 1 (decrement) F = A (transferència)

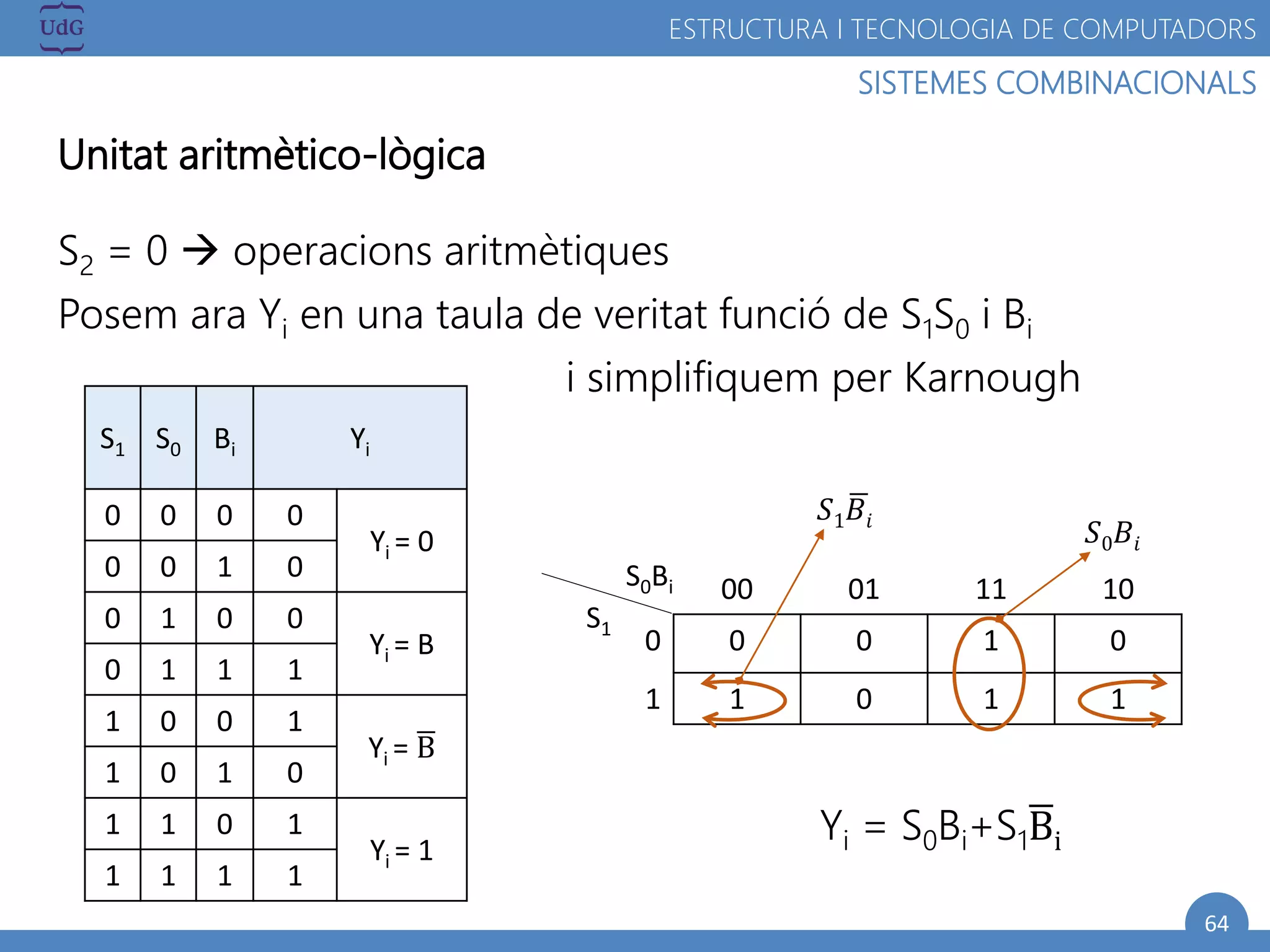

64 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Unitat aritmètico-lògica S2 = 0  operacions aritmètiques Posem ara Yi en una taula de veritat funció de S1S0 i Bi i simplifiquem per Karnough Yi = S0Bi+S1Bi S1 S0 Bi Yi 0 0 0 0 Yi = 0 0 0 1 0 0 1 0 0 Yi = B 0 1 1 1 1 0 0 1 Yi = B 1 0 1 0 1 1 0 1 Yi = 1 1 1 1 1 00 01 11 10 0 0 0 1 0 1 1 0 1 1 S0Bi S1 𝑆1 𝐵𝑖 𝑆0 𝐵𝑖
65 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Unitat aritmètico-lògica Implementació de F = A + Y + Cin Full Adder 4 bits Cin A3-0 S1 S0 Cout F3-0 X3-0 S3-0 Cout Cin Y3-0 B3-0 Circuit Combi- nacional Circuit Aritmètic
66 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Unitat aritmètico-lògica Disseny del Circuit Combinacional B0 S1 S0 Y0 B1 Y1 B2 Y2 B3 Y3 Circuit Combinacional
67 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Unitat aritmètico-lògica S2 = 1  operacions lògiques S1 S0 Operació 0 0 A · B 0 1 A + B 1 0 A  B 1 1 A

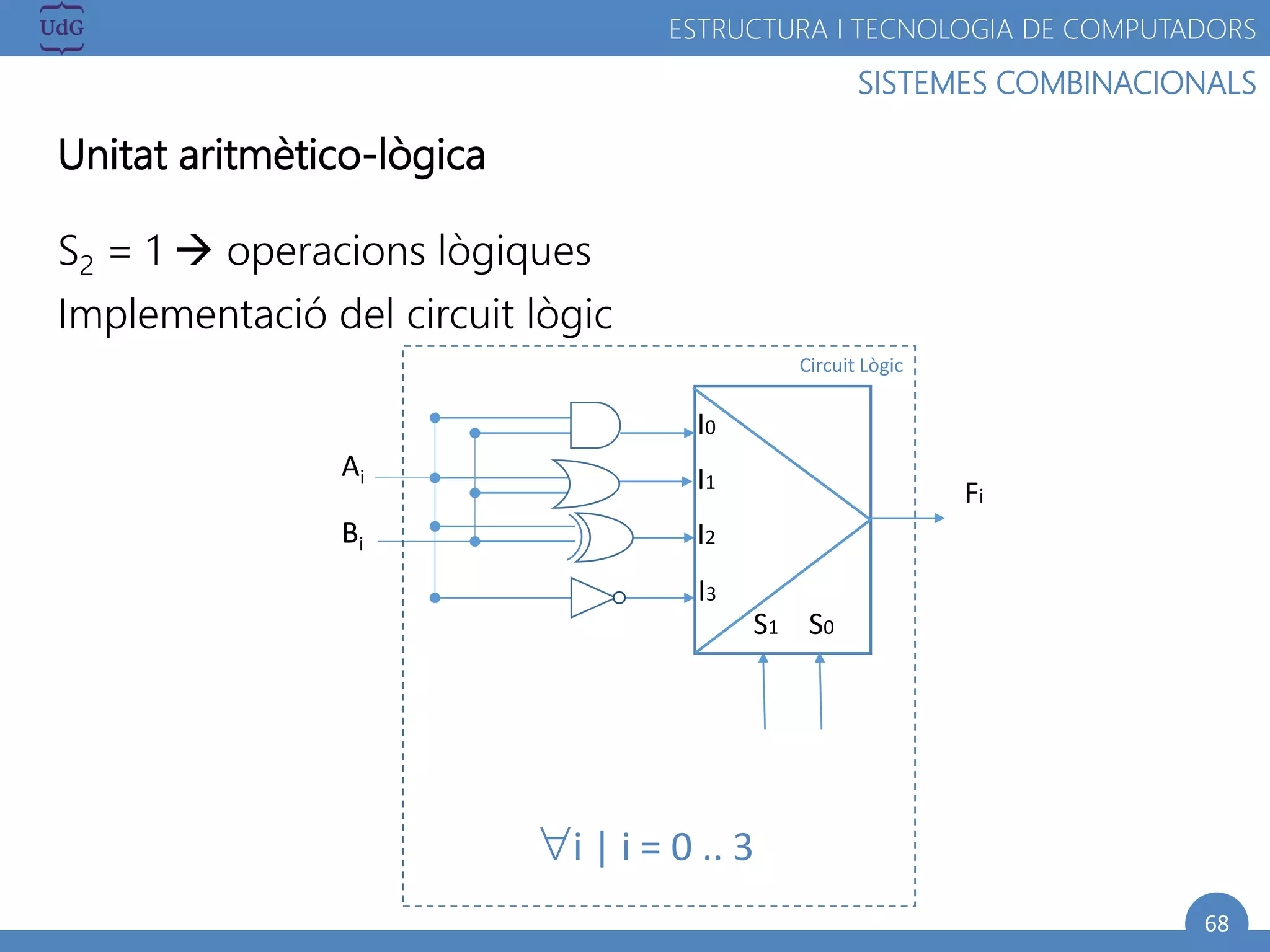

68 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Unitat aritmètico-lògica S2 = 1  operacions lògiques Implementació del circuit lògic S1 S0 I1 I0 I3 I2 Fi Ai Bi Circuit Lògic i | i = 0 .. 3

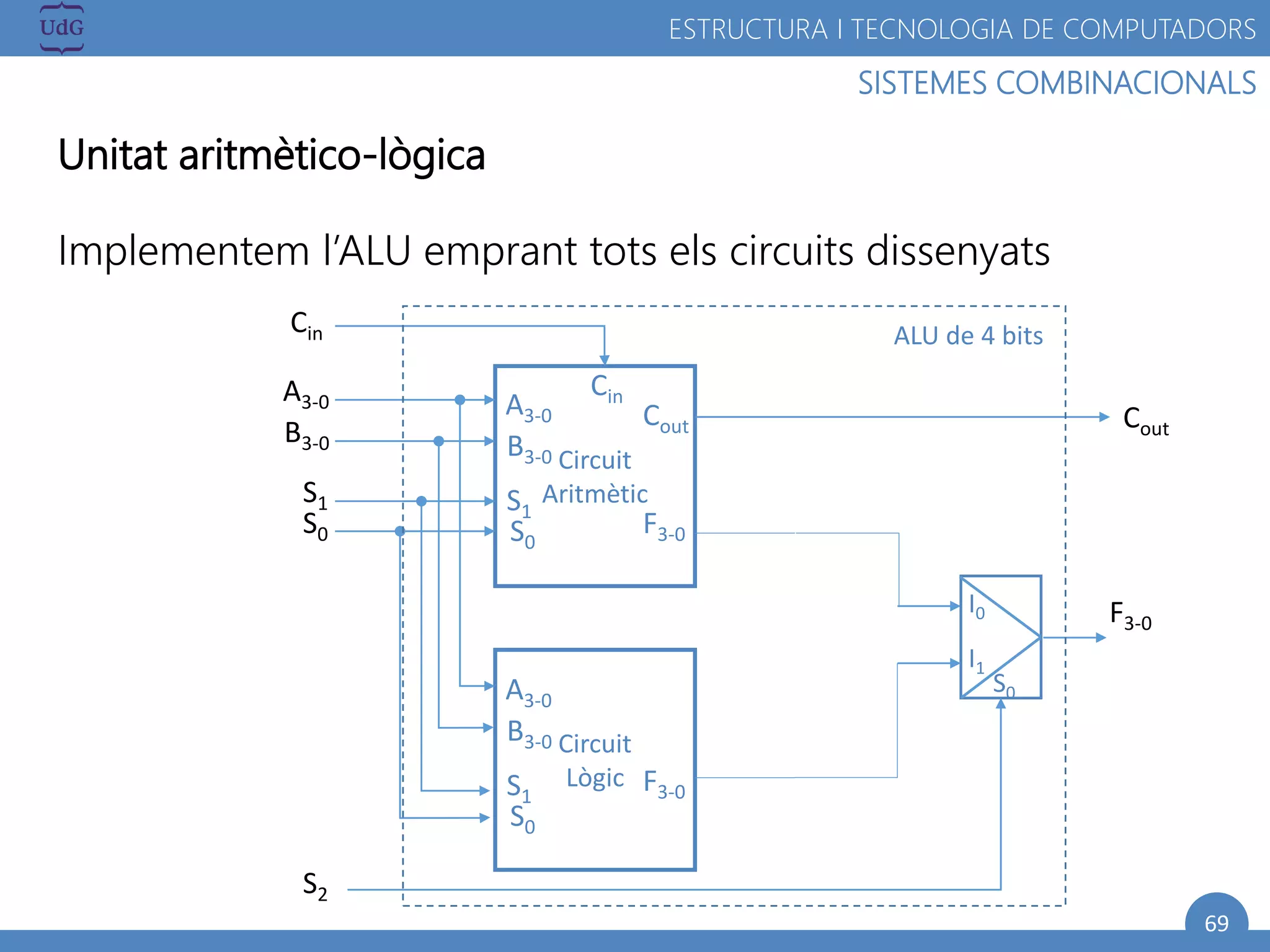

69 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Unitat aritmètico-lògica Implementem l’ALU emprant tots els circuits dissenyats Circuit Aritmètic Cin A3-0 B3-0 S1 S0 Cout Circuit Lògic A3-0 B3-0 S1 S0 Cin Cout F3-0 A3-0 B3-0 S1 S0 F3-0 I1 I0 S0 F3-0 S2 ALU de 4 bits
70 SISTEMES COMBINACIONALS ESTRUCTURA I TECNOLOGIA DE COMPUTADORS Més informació: Estructura i Tecnologia de Computadors, tema 4 https://www.documentauniversitaria.cat/botiga.php?a=llibre&id=809 www.unigrades.eu Floyd, Thomas L. (2009). Digitals Fundamentals. Pearson International. – Capítols 5 i 6
