艾鍗學院-單晶片韌體-CC2500通訊實驗
该文档介绍了CC2500无线双向通信系统的功能与设计，包括控制电路、操作类型及SPI通信的详细信息。主要特点为2.4GHz RF收发器，具备高达500kbps的数据传输率和独立的FIFO数据缓冲区。文档还详细描述了SPI操作模式、寄存器访问及发送接收数据包的规范。
![[科科營]電腦概述](https://cdn.slidesharecdn.com/ss_thumbnails/coursecomputer-130707071458-phpapp02-thumbnail.jpg?width=640&height=640&fit=bounds)
艾鍗學院-單晶片韌體-CC2500通訊實驗
- 1.
- 2. 簡介 CC2500 功能介紹 1)CC2500 控制電路 2) CC2500 操作類型 SPI 通訊 1) CC2500 SPI 操作 2) SPI 規劃 3) SPI 驅動控制 4) CC2500 晶片行為之指令分析與設計 CC2500 傳送功能設計 CC2500 接收功能設計 2

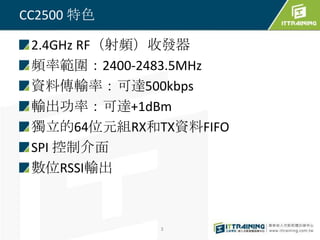

- 3. CC2500 特色 2.4GHzRF（射頻）收發器 頻率範圍：2400-2483.5MHz 資料傳輸率：可達500kbps 輸出功率：可達+1dBm 獨立的64位元組RX和TX資料FIFO SPI 控制介面 數位RSSI輸出 3

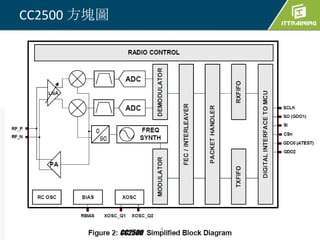

- 4.
- 5.

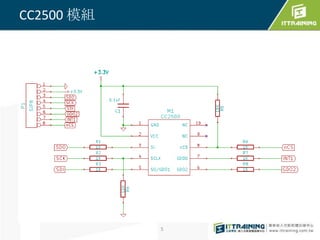

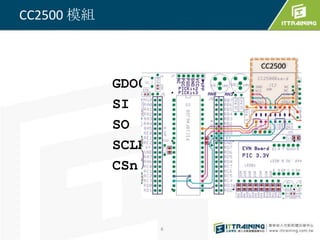

- 6. CC2500 模組 CC2500 GDO0 ↔ RB1 SI ↔ RC5 SO ↔ RC4 SCLK ↔ RC3 CSn ↔ RC2 6

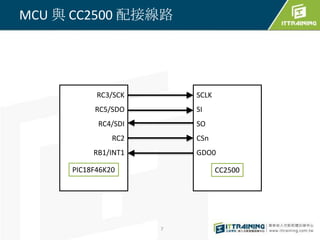

- 7. MCU 與 CC2500配接線路 RC3/SCK SCLK RC5/SDO SI RC4/SDI SO RC2 CSn RB1/INT1 GDO0 PIC18F46K20 CC2500 7

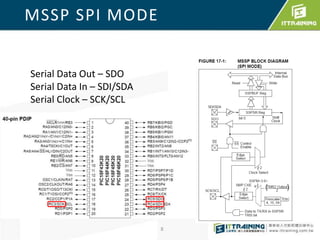

- 8. MSSP SPI MODE SerialData Out – SDO Serial Data In – SDI/SDA Serial Clock – SCK/SCL 8

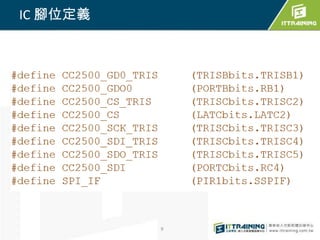

- 9. IC 腳位定義 9

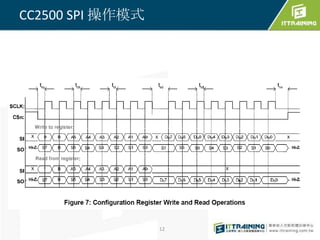

- 10. CC2500 SPI 模式 SCLK SDO/SDI fSCLK = 10 MHz Max 10

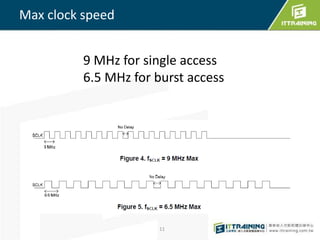

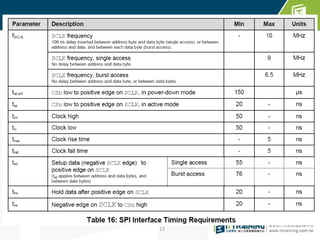

- 11. Max clock speed 9 MHz for single access 6.5 MHz for burst access 11
- 12.
- 13.
- 14.
- 15. CC2500 操作類型 操作規劃暫存器 操作狀態暫存器 晶片控制指令 操作傳送、接收緩衝區（FIFO） 15

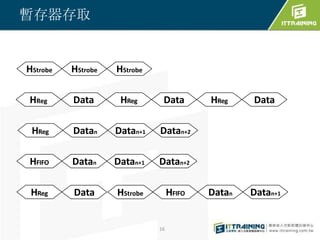

- 16. 暫存器存取 HStrobe HStrobe HStrobe HReg Data HReg Data HReg Data HReg Datan Datan+1 Datan+2 HFIFO Datan Datan+1 Datan+2 HReg Data HStrobe HFIFO Datan Datan+1 16
- 17. ccSetReg() ccGetReg() ccStrobe() ccStatus() ccSetPw() ccGetPw() 17

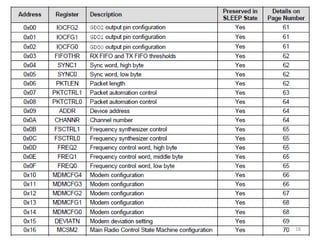

- 18.

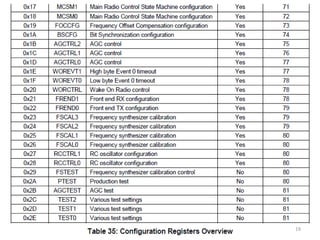

- 19.
- 20.
- 21.

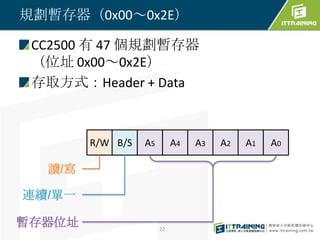

- 22. 規劃暫存器（0x00～0x2E） CC2500 有47 個規劃暫存器 （位址 0x00～0x2E） 存取方式：Header + Data R/W B/S A5 A4 A3 A2 A1 A0 讀/寫 連續/單一 暫存器位址 22

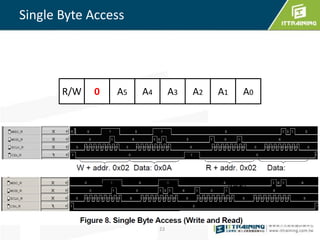

- 23. Single Byte Access R/W 0 A5 A4 A3 A2 A1 A0 23

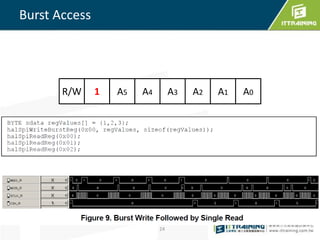

- 24. Burst Access R/W 1 A5 A4 A3 A2 A1 A0 24

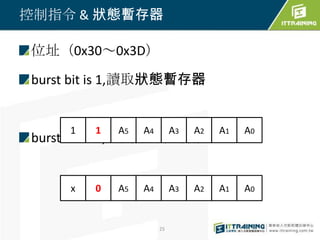

- 25. 控制指令 & 狀態暫存器 位址（0x30～0x3D） burstbit is 1,讀取狀態暫存器 1 1 A5 A4 A3 A2 A1 A0 burst bit is 0,送出晶片控制指令 x 0 A5 A4 A3 A2 A1 A0 25

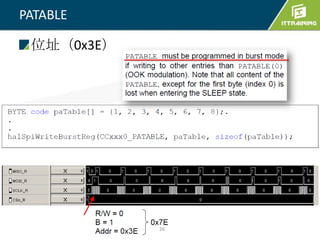

- 26.

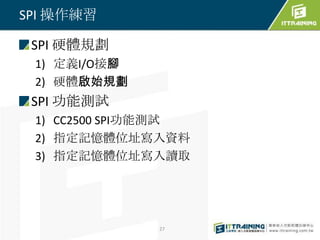

- 27. SPI 操作練習 SPI硬體規劃 1) 定義I/O接腳 2) 硬體啟始規劃 SPI 功能測試 1) CC2500 SPI功能測試 2) 指定記憶體位址寫入資料 3) 指定記憶體位址寫入讀取 27

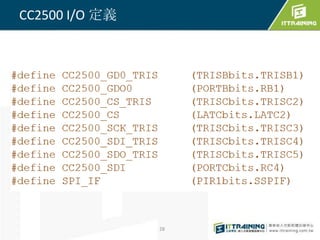

- 28.

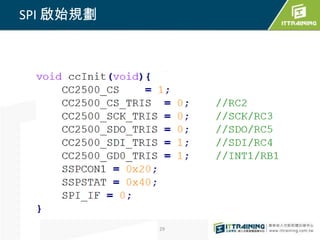

- 29. SPI 啟始規劃 29

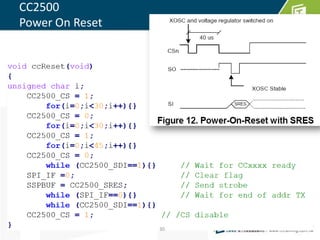

- 30.
- 31. PIC單晶片 SPI讀寫操作 清除SPI中斷旗號PIR1bits.SSPIF 要傳送的資料寫入 SSPBUF 等待SPI中斷旗號 = 1 從SSPBUF讀取接收到的值 31

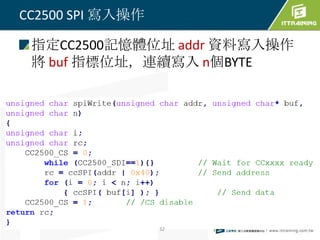

- 32. CC2500 SPI 寫入操作 指定CC2500記憶體位址 addr 資料寫入操作 將 buf 指標位址，連續寫入 n個BYTE 32
- 33. CC2500 SPI 讀取操作 指定CC2500記憶體位址 addr 資料讀取操作 連續讀取 n個BYTE，存放在 buf 指標位址 33
- 34. CC2500 控制指令 指定操作指令cmd 34

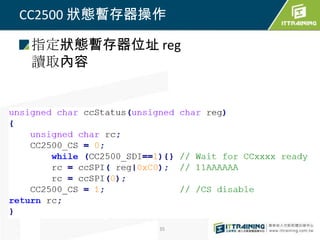

- 35. CC2500 狀態暫存器操作 指定狀態暫存器位址reg 讀取內容 35

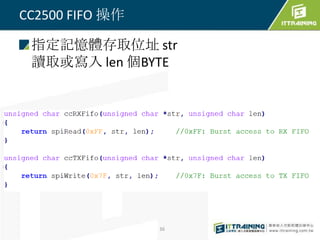

- 36. CC2500 FIFO 操作 指定記憶體存取位址 str 讀取或寫入 len 個BYTE 36

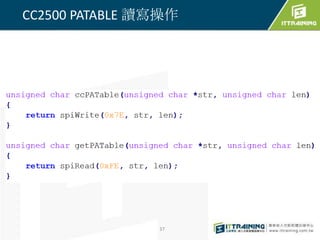

- 37.

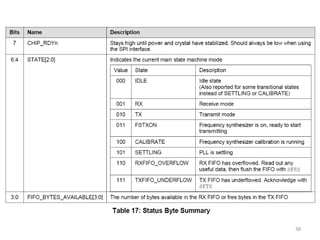

- 38.

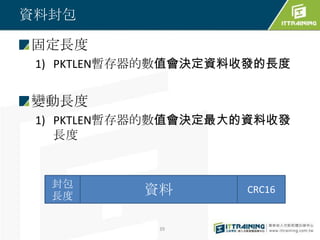

- 39. 資料封包 固定長度 1) PKTLEN暫存器的數值會決定資料收發的長度 變動長度 1) PKTLEN暫存器的數值會決定最大的資料收發 長度 封包 長度 資料 CRC16 39

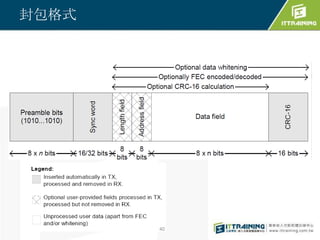

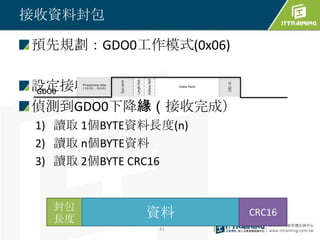

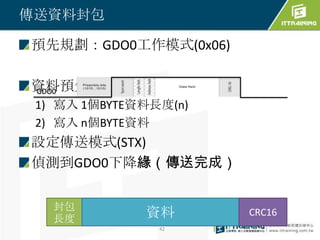

- 40. 封包格式 40
