Baterai
- 1. KELOMPOK 7 Roberto Ruben Widya F.S. Simarmata
- 2.
- 4. Bagian – BagianBaterai
- 5. Keterangan Gambar : 1.Plat/Elektroda positif 2.Plat/ Elektroda negatif 3.Separator 4.Kontainer atau wadah 5.Kutub baterai 6.Lubang pengisian elektrolit
- 6. • Plat/ Elektrodapositif Plat positif dibuat dari logam timbel preoksida (PbO2). Plat positif (PbO 2) berwarna coklat • Plat/ Elektroda negatif Plat negatif hanya dibuat dari logam timbel (Pb). plat negatif berwarna abu-abu • Separator Separator berada di antara pelat positif dan negatif, separator bertugas untuk memisahkan atau menyekat pelat positif dan negatif agar tidak saling bersinggungan yang dapat menimbulkan short alias hubungan arus pendek.
- 7. • Kontainer atauwadah Adalah ruangan dalam wadah bentuk kotak- kotak yang berisi cairan aki, pelat positif dan negatif berikut seperatornya • Kutub baterai Sebagai terminal • Lubang pengisian elektrolit Fungsinya untuk mengisi elektrolit dalam baterai

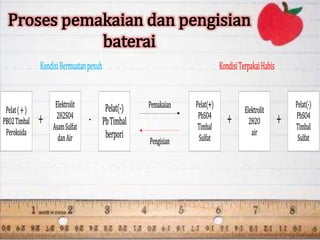

- 8. Pelat(+) PBO2Timbal Peroksida Elektrolit 2H2SO4 AsamSulfat danAir Pelat(-) PbTimbal berpori Pelat(+) PbSO4 Timbal Sulfat Elektrolit 2H2O air Pelat(-) PbSO4 Timbal Sulfat + + +- Pemakaian Pengisian KondisiBermuatanpenuhKondisiTerpakaiHabis Proses pemakaian dan pengisian baterai
- 9. • Perubahan kimiapada saat pelepasan muatan listrik Aki memberikan aliran listrik jika dihubungkan dengan rangkaian luar misalnya, lampu, radio dan lain-lain. Aliran listrik ini terjadi karena reaksi kimia dari asam sulfat dengan kedua material aktif dari plat positif dan plat negatif. Pada saat pelepasan muatan listrik terus menerus, elektrolit akan bertambah encer dan reaksi kimia akan terus berlangsung sampai seluruh bahan aktif pada permukaan plat positif dan negatif berubah menjadi timbal sulfat. Jika Aki tidak dapat lagi memberi aliran listrik pada tegangan tertentu, maka aki tersebut dalam keadaan lemah arus (soak).
- 10. • Perubahan kimiapada saat pengisian muatan listrik Pada proses pengisian muatan listrik, kembali terjadi proses reaksi kimia yang berlawanan dengan reaksi kimia pada saat pelepasan muatan. Timbal peroksida terbentuk pada plat positif dan timbal berpori terbentuk pada plat negatif, sedangkan berat jenis elektrolit akan naik, karena air digunakan untuk membentuk asam sulfat. Aki kembali dalam kondisi bermuatan penuh.
- 11. Jenis baterai yangdigunakanpada pembangkit 1. Baterai asam dengan kutub timah hitam 2. Baterai basa yang menggunakan nikel cadmium (NiCd) sebagai kutub. Baterai asam timah hitam menggunakan plumbum oksida (PbO2) sebagai kutub positif dan sebagai kutub negatif adalah plumbum (Pb). Sedangkan sebagai elektrolit digunakan larutan asam sulfat (H2SO4). Baterai basa nikel cadmium menggunakan nikel oksihidrat (NiOH) sebagai kutub positif dan cadmium (Cd) sebagai kutub negatif. Sedangkan sebagai elektrolit digunakan larutan potas kostik (KOH).
- 12. Fungsi Baterai padaPusat Pembangkit Listrik Menjalankan motor pengisi (penegang) pegas PMT/CB Men-trip-kan PMT apabila terjadi gangguan. Melayani peralatan komputer kontrol. Melayani keperluan alat-alat telekomunikasi. Memasok keperluan instalasi penerangan darurat. Melayani peralatan-peralatan motor listrik yang dianggap penting untuk beroperasi, walaupun terjadi kegagalan operasional, antara lain motor-motor untuk pelumasan, motor untuk rachet turbin, dan lain sebagainya.
- 13. Pemeliharaan baterai akipaling penting adalah: • Pemantauan besarnya tegangan listrik • Berat jenis elektrolit • Kebersihan ruangan • Ventilasi ruangan.
