Presentasi Materi Kimia Sel Volta
Dokumen ini membahas tentang berbagai jenis baterai dan sel volta, termasuk prinsip kerja sel volta, baterai kering alkalin, nikel-kadmium, litium, serta sel bahan bakar. Masing-masing jenis baterai memiliki komposisi, keunggulan, kelemahan, dan aplikasi yang berbeda dalam kehidupan sehari-hari. Selain itu, dokumen ini juga menjelaskan perbedaan antara berbagai jenis baterai dan tantangan dalam pengembangan sel bahan bakar.
Presentasi Materi Kimia Sel Volta
- 1. Nama Kelompok : KIMIA Amira Hasan Rahmawati ( 01/XII IPA 7 ) Putri Wulandari ( 22/XII IPA 7 ) Rani Hana Safira ( 23/XII IPA 7 ) Sindi Larasati ( 25/XII IPA 7 ) Yulia Dini Hakiki ( 30/XII IPA 7 ) SMA NEGERI 6 SEMARANG Tahun Ajaran 2014/2015

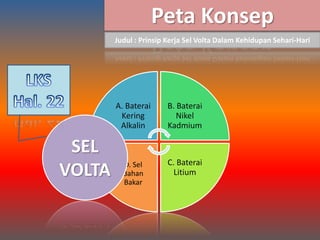

- 2. Peta Konsep A.Baterai Kering Alkalin B. Baterai Nikel Kadmium C. Baterai Litium D. Sel Bahan Bakar SEL VOLTA Judul : Prinsip Kerja Sel Volta Dalam Kehidupan Sehari-Hari
- 3.

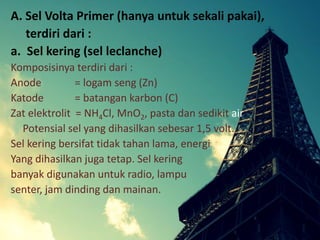

- 4. A. Sel VoltaPrimer (hanya untuk sekali pakai), terdiri dari : a. Sel kering (sel leclanche) Komposisinya terdiri dari : Anode = logam seng (Zn) Katode = batangan karbon (C) Zat elektrolit = NH4Cl, MnO2, pasta dan sedikit air Potensial sel yang dihasilkan sebesar 1,5 volt. Sel kering bersifat tidak tahan lama, energi Yang dihasilkan juga tetap. Sel kering banyak digunakan untuk radio, lampu senter, jam dinding dan mainan.

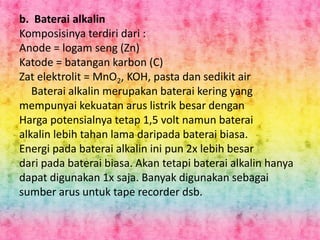

- 5. b. Baterai alkalin Komposisinya terdiri dari : Anode = logam seng (Zn) Katode = batangan karbon (C) Zat elektrolit = MnO2, KOH, pasta dan sedikit air Baterai alkalin merupakan baterai kering yang mempunyai kekuatan arus listrik besar dengan Harga potensialnya tetap 1,5 volt namun baterai alkalin lebih tahan lama daripada baterai biasa. Energi pada baterai alkalin ini pun 2x lebih besar dari pada baterai biasa. Akan tetapi baterai alkalin hanya dapat digunakan 1x saja. Banyak digunakan sebagai sumber arus untuk tape recorder dsb.
- 6. c. Sel kancing(sel perak-oksida) Komposisinya terdiri dari : Anode = logam seng (Zn) Katode = Ag2O Zat elekrolit = KOH, pasta dan sedikit air Sel perak oksida biasanya digunakan sebagai sumber arus atau baterai pada jam tangan, kalkulator dan kamera. Menghasilkan kuat arus yang besar dan potensial sel 1,5 volt.
- 7. d. Baterai merkuri Komposisinya terdiri dari : Anode = logam seng (Zn) Katode = merkuri oksida (HgO) Zat elektrolit = KOH, pasta dan sedikit air Sel ini juga banyak digunakan sebagai sumber arus pada alat-alat elektronik yang kecil. Misalnya jam tangan dan kalkulator kecil.

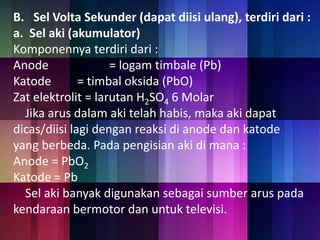

- 8. B. Sel VoltaSekunder (dapat diisi ulang), terdiri dari : a. Sel aki (akumulator) Komponennya terdiri dari : Anode = logam timbale (Pb) Katode = timbal oksida (PbO) Zat elektrolit = larutan H2SO4 6 Molar Jika arus dalam aki telah habis, maka aki dapat dicas/diisi lagi dengan reaksi di anode dan katode yang berbeda. Pada pengisian aki di mana : Anode = PbO2 Katode = Pb Sel aki banyak digunakan sebagai sumber arus pada kendaraan bermotor dan untuk televisi.

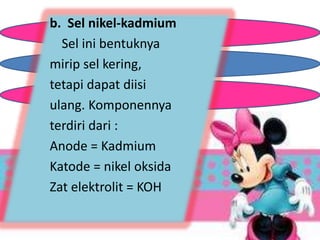

- 9. b. Sel nikel-kadmium Sel ini bentuknya mirip sel kering, tetapi dapat diisi ulang. Komponennya terdiri dari : Anode = Kadmium Katode = nikel oksida Zat elektrolit = KOH

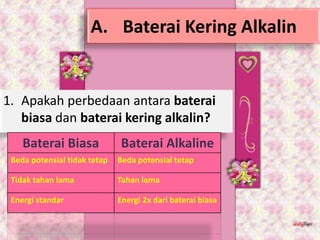

- 11. A. Baterai KeringAlkalin 1. Apakah perbedaan antara baterai biasa dan baterai kering alkalin? Baterai Biasa Baterai Alkaline Beda potensial tidak tetap Beda potensial tetap Tidak tahan lama Tahan lama Energi standar Energi 2x dari baterai biasa

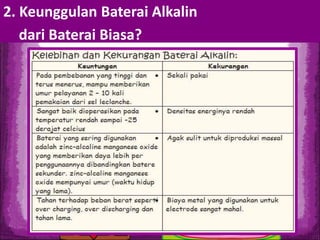

- 12. 2. Keunggulan BateraiAlkalin dari Baterai Biasa?

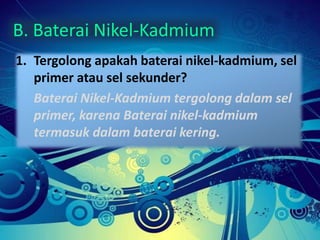

- 13. B. Baterai Nikel-Kadmium 1. Tergolong apakah baterai nikel-kadmium, sel primer atau sel sekunder? Baterai Nikel-Kadmium tergolong dalam sel primer, karena Baterai nikel-kadmium termasuk dalam baterai kering.

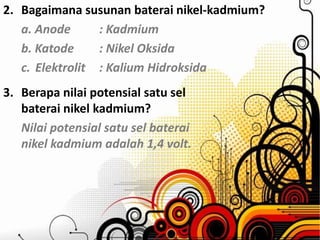

- 14. 2. Bagaimana susunanbaterai nikel-kadmium? a. Anode : Kadmium b. Katode : Nikel Oksida c. Elektrolit : Kalium Hidroksida 3. Berapa nilai potensial satu sel baterai nikel kadmium? Nilai potensial satu sel baterai nikel kadmium adalah 1,4 volt.

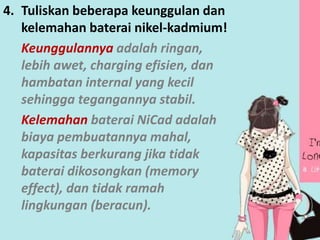

- 15. 4. Tuliskan beberapakeunggulan dan kelemahan baterai nikel-kadmium! Keunggulannya adalah ringan, lebih awet, charging efisien, dan hambatan internal yang kecil sehingga tegangannya stabil. Kelemahan baterai NiCad adalah biaya pembuatannya mahal, kapasitas berkurang jika tidak baterai dikosongkan (memory effect), dan tidak ramah lingkungan (beracun).

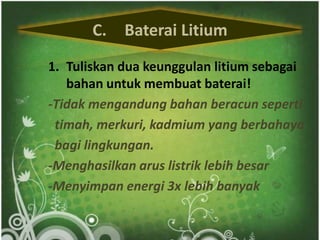

- 16. C. Baterai Litium 1. Tuliskan dua keunggulan litium sebagai bahan untuk membuat baterai! -Tidak mengandung bahan beracun seperti timah, merkuri, kadmium yang berbahaya bagi lingkungan. -Menghasilkan arus listrik lebih besar -Menyimpan energi 3x lebih banyak

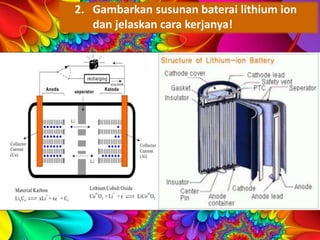

- 17. 2. Gambarkan susunanbaterai lithium ion dan jelaskan cara kerjanya!

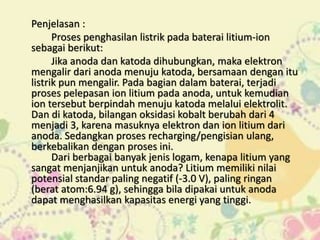

- 18. Penjelasan : Prosespenghasilan listrik pada baterai litium-ion sebagai berikut: Jika anoda dan katoda dihubungkan, maka elektron mengalir dari anoda menuju katoda, bersamaan dengan itu listrik pun mengalir. Pada bagian dalam baterai, terjadi proses pelepasan ion litium pada anoda, untuk kemudian ion tersebut berpindah menuju katoda melalui elektrolit. Dan di katoda, bilangan oksidasi kobalt berubah dari 4 menjadi 3, karena masuknya elektron dan ion litium dari anoda. Sedangkan proses recharging/pengisian ulang, berkebalikan dengan proses ini. Dari berbagai banyak jenis logam, kenapa litium yang sangat menjanjikan untuk anoda? Litium memiliki nilai potensial standar paling negatif (-3.0 V), paling ringan (berat atom:6.94 g), sehingga bila dipakai untuk anoda dapat menghasilkan kapasitas energi yang tinggi.

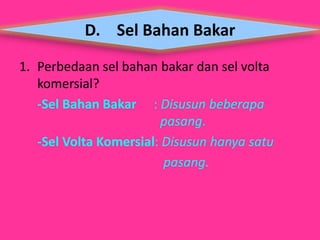

- 19. D. Sel BahanBakar 1. Perbedaan sel bahan bakar dan sel volta komersial? -Sel Bahan Bakar : Disusun beberapa pasang. -Sel Volta Komersial: Disusun hanya satu pasang.

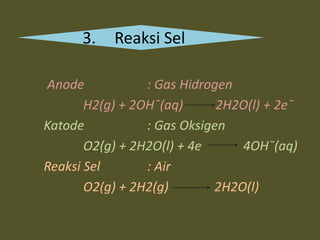

- 21. 3. Reaksi Sel Anode : Gas Hidrogen H2(g) + 2OH¯(aq) 2H2O(l) + 2e¯ Katode : Gas Oksigen O2(g) + 2H2O(l) + 4e 4OH¯(aq) Reaksi Sel : Air O2(g) + 2H2(g) 2H2O(l)

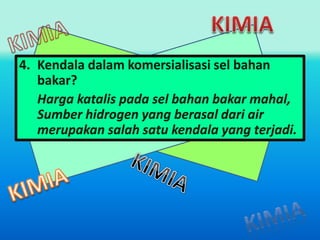

- 22. 4. Kendala dalamkomersialisasi sel bahan bakar? Harga katalis pada sel bahan bakar mahal, Sumber hidrogen yang berasal dari air merupakan salah satu kendala yang terjadi.
- 23. THANKS FOR YOR ATTENTION !
