Dokumen tersebut membahas tentang geologi struktural dasar yang mencakup prinsip analisis struktur geologi, jenis-jenis struktur batuan, hubungan antara tegangan dan deformasi, serta hubungan antara sesar dan deformasi.

1. BASIC
STRUCTURAL
GEOLOGY
Study Club of SM-IAGI
IST AKPRINDYogyakarta

2. Outline
 Introduction
 Prinsiple Structur GeologicalAnalysis
 Like a Structur
 StressVs Strain
 Deformation “Sear is Fault ... Fault is Sear”

3. Introduction

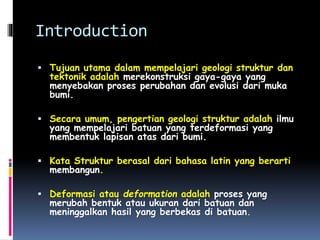

 Tujuan utama dalam mempelajari geologi struktur dan
tektonik adalah merekonstruksi gaya-gaya yang
menyebakan proses perubahan dan evolusi dari muka
bumi.
 Secara umum, pengertian geologi struktur adalah ilmu
yang mempelajari batuan yang terdeformasi yang
membentuk lapisan atas dari bumi.
 Kata Struktur berasal dari bahasa latin yang berarti
membangun.
 Deformasi atau deformation adalah proses yang
merubah bentuk atau ukuran dari batuan dan
meninggalkan hasil yang berbekas di batuan.

4. Prinsiple Structur
Geological Analysis
 Geometri
 Kinematik
 Mekanisme
Dimensi
Ruang
Waktu

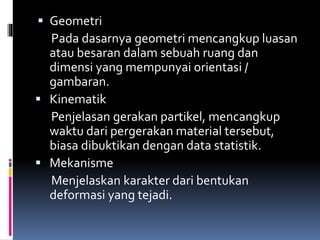

5.  Geometri
Pada dasarnya geometri mencangkup luasan
atau besaran dalam sebuah ruang dan
dimensi yang mempunyai orientasi /
gambaran.
 Kinematik
Penjelasan gerakan partikel, mencangkup
waktu dari pergerakan material tersebut,
biasa dibuktikan dengan data statistik.
 Mekanisme
Menjelaskan karakter dari bentukan
deformasi yang tejadi.

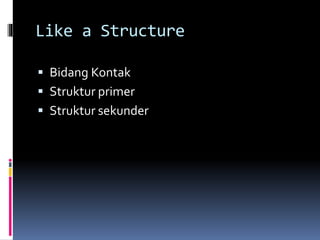

6. Like a Structure
 Bidang Kontak
 Struktur primer
 Struktur sekunder

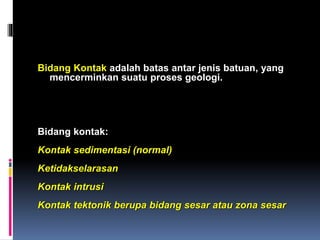

7. Bidang Kontak adalah batas antar jenis batuan, yang
mencerminkan suatu proses geologi.
Bidang kontak:
Kontak sedimentasi (normal)
Ketidakselarasan
Kontak intrusi
Kontak tektonik berupa bidang sesar atau zona sesar

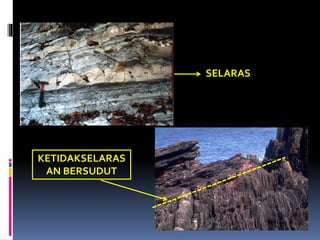

8. KETIDAKSELARAS
AN BERSUDUT
SELARAS

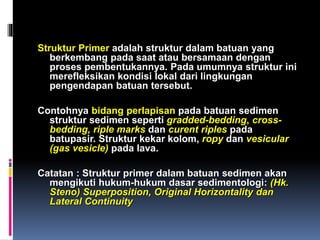

9. Struktur Primer adalah struktur dalam batuan yang
berkembang pada saat atau bersamaan dengan
proses pembentukannya. Pada umumnya struktur ini
merefleksikan kondisi lokal dari lingkungan
pengendapan batuan tersebut.
Contohnya bidang perlapisan pada batuan sedimen
struktur sedimen seperti gradded-bedding, cross-
bedding, riple marks dan curent riples pada
batupasir. Struktur kekar kolom, ropy dan vesicular
(gas vesicle) pada lava.
Catatan : Struktur primer dalam batuan sedimen akan
mengikuti hukum-hukum dasar sedimentologi: (Hk.
Steno) Superposition, Original Horizontality dan
Lateral Continuity

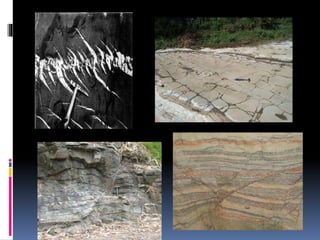

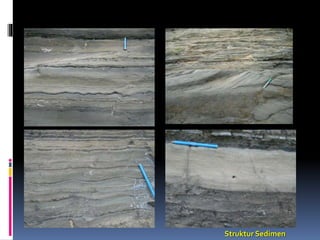

10. Struktur Sedimen

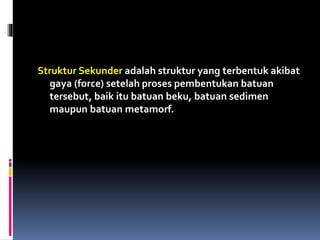

11. Struktur Sekunder adalah struktur yang terbentuk akibat
gaya (force) setelah proses pembentukan batuan
tersebut, baik itu batuan beku, batuan sedimen
maupun batuan metamorf.

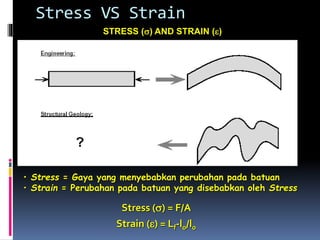

13. Stress VS Strain
STRESS (s) AND STRAIN (e)
• Stress = Gaya yang menyebabkan perubahan pada batuan
• Strain = Perubahan pada batuan yang disebabkan oleh Stress
Stress (s) = F/A
Strain (e) = Lf-lo/lo

14. (b).
cf
a
c
de
ba
cf
A. Rigid Body
Translation
ba
f
d
e
b
a
B. Rigid Body
Rotation
E. Nonrigid Deformation
by Distortion
C. Original Object
e
b
e d
f c
d
D. Nonrigid Deformation
by Dilation
Deformasi Rigid dan Non-Rigid

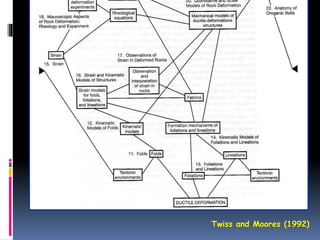

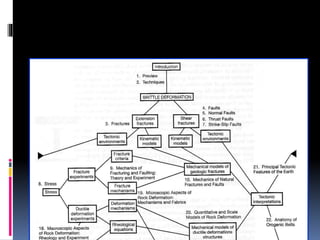

16. Twiss and Moores (1992)

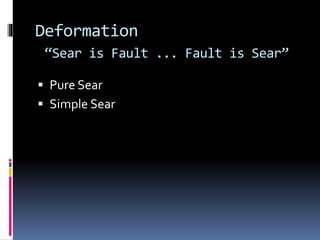

17. Deformation
“Sear is Fault ... Fault is Sear”
 Pure Sear
 Simple Sear

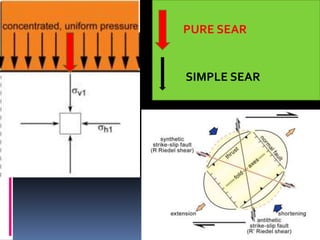

18. PURE SEAR
SIMPLE SEAR

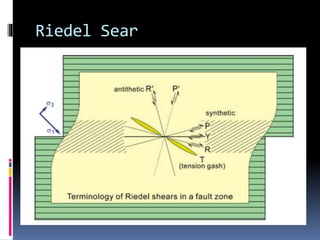

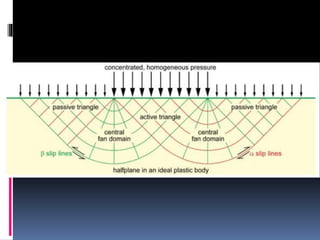

20. Riedel Sear

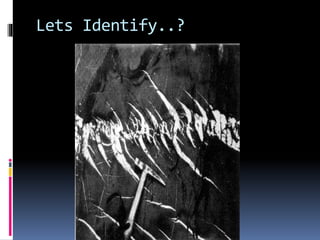

21. Lets Identify..?

22. ?

23. BUMI KITA STRES, BAGAIMANA
DENGAN ANDA?
