- 1. PRAKTIKUM GEOMORFOLOGI Bahan Kuliah inihasil pengalaman dan belajar, dan saya persembahkan untuk adik adik Teknik Geologi Trisakti saya di kemudian hari. Ingat ! Kembangkan terus menjadi lebih baik, dan teruskan ke generasi selanjutnya Semoga Bermanfaat untuk kalian ! – Salam. Brahmantyo A. Jihad M. / Jihad (TG ‘2011)
- 2. BUAT PETA GEOMORFOLOGI Kualitatif |Kuantitatif Bahan Kuliah ini hasil pengalaman dan belajar, dan saya persembahkan untuk adik adik Teknik Geologi Trisakti saya di kemudian hari. Ingat ! Kembangkan terus menjadi lebih baik, dan teruskan ke generasi selanjutnya Semoga Bermanfaat untuk kalian ! – Salam. Brahmantyo A. Jihad M. / Jihad (TG ‘2011)
- 3.
- 4. Peta Geomorfologi Peta yangmenggambarkan bentuk roman muka bumi dan proses yang bekerja dalam pembentukannya Bentuk bentang alam yang diklasifikasikan berdasarkan atas mulajadi (genetic) dan perkembangan bentuk lahan serta proses yang terjadi padanya. Morfogenesa Aspek diskriptik geomorfologi suatu area, misal: dataran, pebukitan, pegunungan, plato. aspek diskriptik geomorfologi suatu area, misal: dataran, pebukitan, pegunungan, plato. Morfografi Bentuk bentang alam yang berkaitan erat dengan hasil kerja aktivitas gunungapi Vulkanik Tenaga yang berasal dari luar bumi yang menyebabkan terjadinya perubahan di permukaan atau dekat permukaan bumi, seperti pelapukan, erosi, abrasi, denudasi. Gaya Eksogen Tenaga berasal dari dalam bumi yang menyebabkan terjadinya pergerakan, patahan, perlipatan dan vulkanisma di permukaan bumi. Gaya Endogen Denudasi Proses pengupasan permukaan bumi dari penutupnya. Fluvial Aktifitas sungai yang menyebabkan terjadinya erosi, pengangkutan dan pengendapan material di permukaan bumi Denudasi Proses pengupasan permukaan bumi dari penutupnya. Karst Bentuk bentang alam yang terjadi akibat intensifnya proses pelarutan batu gamping sehingga membentuk bentang alam yang khas. Marin aktifitas air laut yang dapat menyebabkan terjadinya abrasi, pengangkutan dan pengendapan di lingkungan laut. Struktural Bentuk bentang alam yang berkaitan erat dengan hasil kerja gaya endogen yang dinamis termasuk gunungapi, tektonik (lipatan dan sesar), misal: punggungan antiklin dan gawir sesar. Aspek kuantitatif geomorfologi suatu daerah, misal: kecuraman lereng, ketinggian, kekasaran terrain. Morfometri
- 5. Penggambaran Peta Geomorfologi UNIT UTAMAKODE / HURUF WARNA Bentukan asal struktur S (Structure) ungu Bentukan asal gunungapi V (Volcanic) merah Bentukan asal denudasi D (Denudasi) coklat Bentukan asal laut M (Marine) biru Bentukan asal sungai/fluvial F (Fluvial) hijau Bentukan asal angin A (Aeolian) kuning Bentukan asal Karst K (Karst) orange Bentukan asal glasial G (Glacial) biru terang Badan Standarisasi Nasional (BSN) – Peta Geomorfologi SATUAN RELIEF KELERENGAN BEDA TINGGI DATARAN DATAR 0%-2% < 5 m BEROMBAK 3%-7% 5 m - 25 m BERGELOMBANG 8%-13% 25 - 75 m PERBUKITAN BERGELOMBANG 14%-20% 50 m - 200 m TERSAYAT TAJAM 21%-55% 200 m - 500 m PEGUNUNGAN TERSAYAT TAJAM 56%-140% 500 - 1000 m CURAM >140% > 1000 m Standar Warna Peta Geomorfologi Satuan Relief, Zuidam & Verstappen, 1975 METODE ITC, ZUIDAM - VERSTAPPEN CATATAN
- 6. Stadia sungai (Lobeck, 1968) PARAMETER STADIASUNGAI MUDA DEWASA TUA SLOPE GRADIENT BESAR RELATIF KECIL TODAK ADA KECEPATAN ALIRAN TINGGI SEDANG RENDAH JENIS ALIRAN AIR TURBULENT TURBULENT - LAMINAR LAMINAR PROSES YANG BEKERJA EROSI EROSI DAN DEPOSISI DEPOSISI BENTUK / POLA SUNGAI LURUS LURUS - BERMEANDER BERMEANDER - KOMPLEKS BENTUK PENAMPANG "V" "V-U" "U" - DATAR KERAPATAN / ANAK SUNGAI KECIL / JARANG SEDANG / MULAI BANYAK BESAR / BANYAK KENAMPAKAN LAIN BANYAK AIR TERJUN, TIDAK ADA DATARAN BANJIR, MENGALIR DI ATAS BATUAN INDUK AIR TERJUN SEDIKIT, MULAI TERBENTUK DATARAN BANJIR, MULAI ADA ENDAPAN SUNGAI TAK ADA AIR TERJUN, DATARAN BANJIR LUAS, MULAI ADA OXBOW - LAKE Stadia Sungai
- 7. Analisis Kuantitatif Garis Lereng* BesarSudut dalam (°) Garis Kelerengan Garis Kontur Keterangan 473 Titik Triangulasi x 473 400 375 350 325 300 Sudut Lereng akan lebih landai Sudut Lereng Besar kelerengan (Sudut Lereng) Beda Tinggi Ketinggian We’ll Get ! 30° Tahapan 1. Cari Garis kontur yang relative sejajar ; 2. Tarik Garis kelerengan tegak lurus; 3. Hitung beda tinggi, dan sudut kemiringan lereng yang meliputi garis tersebut; 4. *Bila garis kelerengan mengambil bagian punggungan atau lembah, maka kelerengan kontur akan lebih landau disbanding sebenarnya
- 8. LANGKAH KERJA Siapkan Peta Topografi Buat Pola Aliran Sungai Zonasikan berdasarkanDAS (Daerah Aliran Sungai) Cocokan Tipe Sungai dengan Gambar PETA POLA ALIRAN SUNGAI
- 9. PETA POLA ALIRAN SUNGAI Sub Dendritik Sub Dendritik PembuatanPola Aliran Sungai, biasanya diambil daerah yang lebih luas daripada daerah kavling penelitian kita Pola Aliran Kecamatan Kalibawang dan Sekitarnya, Kulon Progo, Yogyakarta
- 10. LANGKAH KERJA Siapkan Peta Topografi ZonasikanMorfografi (lihat Kontur)Buat Garis Kelerengan untuk setiap zona Buat tabulasi morfometriInterpretasi Morfogenesa melalui Citra Satelit / Indera Jauh Interpretasi Garis Kelurusan Kontur (Tanda patahan dan penentuan Jalur) Tabulasi Tabel Geomorfologi Keseluruhan PETA Geomorfologi
- 11. PETA Geomorfologi ‘Biodata Peta’,mata angina, skala garis ; Tabel Geomorfologi ; Peta Geomorfologi ; Penampang Geomorfologi ; Keterangan Simbol ; Kelurusan Kontur ; Untuk lebih lengkap, cari Standar Peta Geomorfologi di mesin pencari
- 12. Judul peta; Nama Daerah (cari di google) ; Arah Mata Angin ; Skala Garis (skala garis dipakai agar saat pengecilan ataupun pembesaran peta, ukurannya akan tetap sebanding) Bila sudah ada skala garis tidak perlu skala angka. Seperti 1:12.500 Standar kita pakai 1:12500 PETA Geomorfologi ‘Biodata Peta’
- 13. Pembagian satuanmorfologi Garis kelerengan Besar kelerengan Kelurusan kontur Garis Penampang *NB : Bila ingin lihat garis penampang, lihat sudut lancip dari garis yang akan kita ambil. Bagian yang paling dekat dengan sudut lancip di bagian bawah, disebut terlebih daulu. Sebagia contoh seperti dibawah. Garis Merah menyebutkan H terlebih dahulu dibawah, dan Garis Biru menyebutkan PETA Geomorfologi E F E F G H H G
- 14. Judul penampang; Penampang Geomorfologi; Di bagian atas Arah Mata Angin dan bagian peta (A-B, C-D; Skala yang dipakai V:H = 1:1 (agar mencerminkan keadaan sebenarnya Ketinggian di sebelah kiri Hanya diwarnai permukaan saja Diberi nama satuan morfologi PETA Geomorfologi ‘Penampang Geomorfologi’
- 15. Citra Pulau; Citra Provinsi Letaknya di Peta Bakosurtanal (Opsional) Di bagian mana lokasi penelitiannya Pembagian administrative (opsional) Deklinasi Rata rata (opsional) Daftar Istilah (opsional) PETA Geomorfologi ‘indeks peta’
- 16. Tabel Di Peta GEOMORFOLG OI TABEL GEOMORFOLOGI SIMBOL SATUANGEOMORFOLOGI PERBUKITAN TERSAYAT TAJAM STRUKTURAL PERBUKITAN BERGELOMBANG STRUKTURAL PERBUKITAN BERGELOMBANG KARST PERBUKITAN BERGELOMBANG DENUDASIONAL DATARAN FLUVIAL LUAS (%) 22 40 15 21 2 MORFOMETRI KEMIRINGAN LERENG (%) 66 - 100 33 - 70 33 - 52 27-40 3 hingga 7 KEMIRINGAN LERENG (°) 31,5 - 37 15 - 28 15 - 25 14 - 28 2 hingga 10 h (m) 200 - 300 dan 500 - 826 500 - 600 dan 600 - 847 225 - 519 200 - 425 170 - 200 Δ h (m) 100 - 150 200 - 247 100 - 294 200 - 520 5 hingga 30 MORFOGRAFI BENTUK LAHAN Perbukitan, dan gawir sesar Perbukitan Perbukitan Perbukitan Dataran BENTUK LEMBAH Menyerupai V Menyerupai V Menyerupai V Menyerupai U dan V Menyerupai U BENTUK LERENG Sejajar Sejajar Sejajar Cekung Sejajar POLA PUNGGUNGAN Sejajar Mirip aliran Memusat Tidak Teratur Sejajar POLA ALIRAN SUNGAI Dendritik Dendritik Dendritik Dendritik Dendritik MORFOGENETIK ENDOGEN Patahan Patahan Pengendapan Patahan Erosi di kelokan sungai EKSOGEN Erosi Sedang Erosi Sedang Karst Erosi Intensif Erosi Intensif STADIA SUNGAI Muda - Dewasa Muda - Dewasa Dewasa Dewasa - Tua Dewasa - Tua STADIA DAERAH Dewasa Dewasa Dewasa Dewasa - Tua Dewasa - Tua LITOLOGI PENYUSUN Breksi vulkanik, Tuf, Batupasir tufaan, Intrusi Basalt, Intrusi Andesit Breksi vulkanik, Tuff, Batupasir tufaan, Breksi Karbonatan, Intrusi Basalt, Lava Andesit Batugamping terumbu, dan batugamping klastik Tuf merah, Tuf, Batupasir tufaan, Batupasir berangkalan, Breksi volkanik, Batugamping klastik dan batugamping koral Endapan banjir, Batupasir berangkalan, breksi karbionatan, tuff, fragmen andesit, fragmen breksi andesit. KEGUNAAN LAHAN Perkebunan Cengkeh, Perkebunan Kelapa, Wisata air terjun, Pemukiman, Mata air Pemukiman, Sekolah, Wisata Goa Maria, Perkebunan, Perkebunan jati, perumahan, tempat wisata Persawahan, Perkebunan, Pemukiman Persawahan, Pengaliran air, MCK warga sekitar, Irigasi sawah, Penambangan Andesit Lokal
- 17. TABEL GEOMORFOLOGI (DRAFT)SLOPE (%) SLOPE(°) h (m) Δ h (m) BENTUK LAHAN BENTUK LEMBAH BENTUK LERENG POLA PUNGGUNGAN POLA ALIRAN SUNGAI ENDOGEN EKSOGEN STADIA SUNGAI STADIA DAERAH LITOLOGI PENYUSUN Perbukitan Bersayat Tajam Struktural 22 66 - 100 31,5 - 37 200 - 300 dan 500 - 826 100 hingga ± 300 Perbukitan, dan gawir sesar V Volkanisme, Patahan Erosi Sedang Muda - Dewasa Dewasa Breksi vulkanik, Tuf, Batupasir tufaan, Intrusi Basalt, Intrusi Andesit Perkebunan Cengkeh, Perkebunan Kelapa, Wisata air terjun, Pemukiman, Mata air Perbukitan Bergelombang Struktural 55 33 - 70 15 - 28 500 - 600 dan 600 - 847 200 - 247 Perbukitan V - U Volkanisme, Patahan Erosi Sedang Muda - Dewasa Dewasa Breksi vulkanik, Tuff, Batupasir tufaan, Breksi Karbonatan, Intrusi Basalt, Lava Andesit Pemukiman, Sekolah, Wisata Goa Maria, Perkebunan, Perbukitan Bergelombang Denudasional 21 27-40 14 - 28 200 - 425 200 - 520 Perbukitan U - V Volkanisme, Patahan Erosi Intensif Dewasa - Tua Dewasa - Tua Tuf merah, Tuf, Batupasir tufaan, Batupasir berangkalan, Breksi volkanik, batugamping klastik dan batugamping terumbu Persawahan, Perkebunan, Pemukiman Dataran Fluvial 2 3 hingga 7 2 hingga 10 170 - 200 5 hingga 30 Dataran V -- Erosi di kelokan sungai Erosi Intensif Dewasa - Tua Dewasa - Tua Endapan banjir, Batupasir berangkalan, breksi karbionatan, tuff, fragmen andesit, fragmen breksi andesit. Persawahan, Pengaliran air, MCK warga sekitar, Irigasi sawah, Penambangan Andesit Lokal Sub RadialSejajar Lurus Cekung KEGUNAAN LAHANSIMBOL SATUAN GEOMORFOLOGI MORFOMETRI MORFOGRAFI Luas Penyebaran (%) MORFOGENETIK Morfometri Morfografi Morfogenesa / Morfogenetik Penggunaan Lahan Simbol Di Peta Nama Satuan Luas Slope (%) Slope (°) h (m) Δ h (m) Bentuk Lahan Bentuk Lembah Pola Punggungan Pola Aliran Sungai Endogen Eksogen Stadia Sungai Stadia Daerah Kemungkinan Litologi Penyusun Citra Satelit (Google Earth / Google Map )

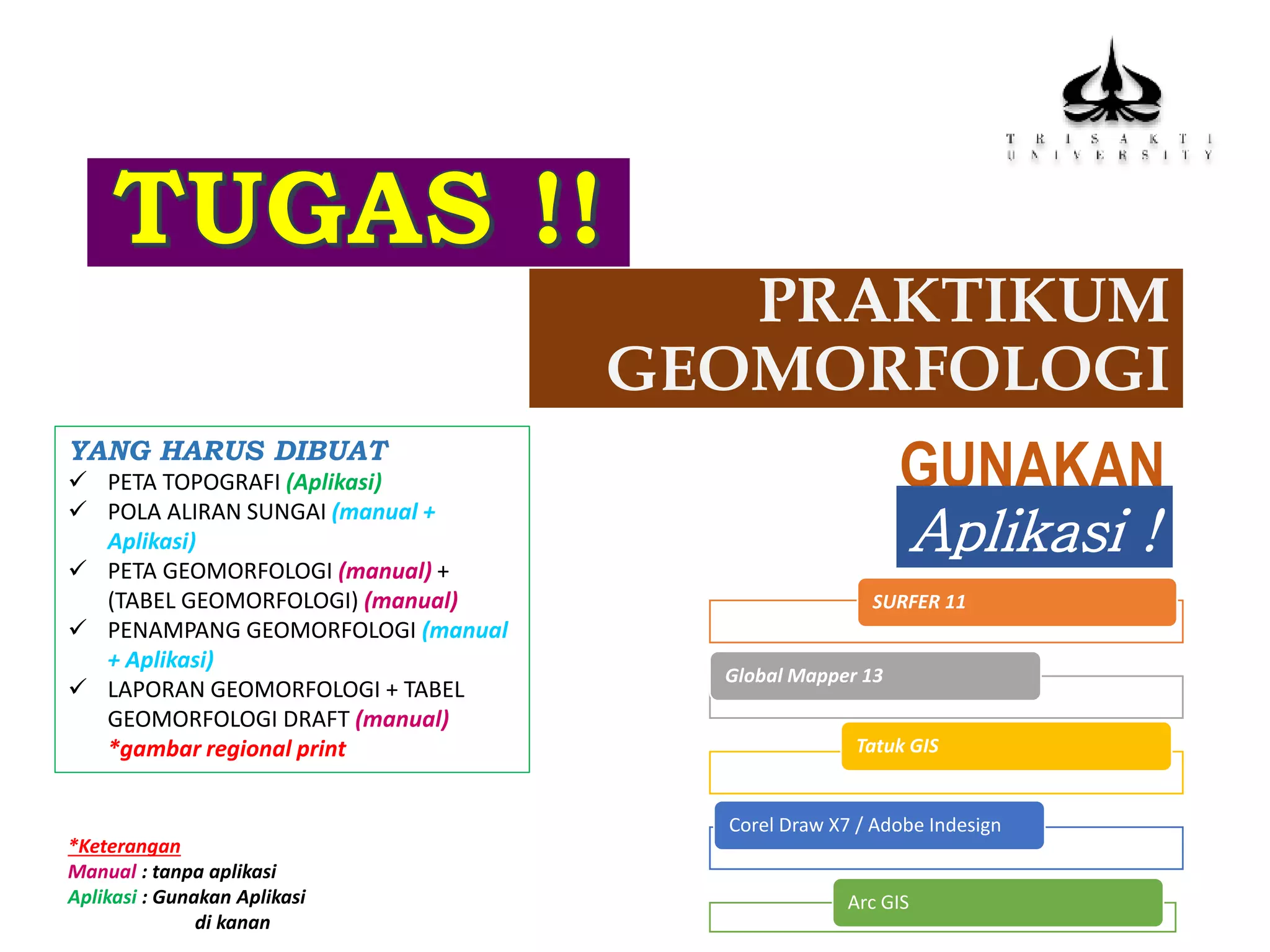

- 18. PRAKTIKUM GEOMORFOLOGI GUNAKAN Aplikasi ! SURFER 11 GlobalMapper 13 Tatuk GIS Corel Draw X7 / Adobe Indesign Arc GIS YANG HARUS DIBUAT PETA TOPOGRAFI (Aplikasi) POLA ALIRAN SUNGAI (manual + Aplikasi) PETA GEOMORFOLOGI (manual) + (TABEL GEOMORFOLOGI) (manual) PENAMPANG GEOMORFOLOGI (manual + Aplikasi) LAPORAN GEOMORFOLOGI + TABEL GEOMORFOLOGI DRAFT (manual) *gambar regional print *Keterangan Manual : tanpa aplikasi Aplikasi : Gunakan Aplikasi di kanan
- 19. Catat Koordinat ! from PEMETAANKULON PROGO 2014 Praktikum Kelas A Notes 1. Secara umum koordinat terlampir untuk kavling 5 x 6 Km 2. Tetapi ada beberapa kesalahan untuk beberapa kavling, sehingga luas daerah yang diteliti justru lebih kecil 3. Tetap ikuti koordinat, dengan skala tetap 1:12.500
- 20. Catat Koordinat ! from PEMETAANKULON PROGO 2014 Praktikum Kelas B
- 21. Catat Koordinat ! from PEMETAANKEBUMEN 2014 Praktikum Kelas C
- 22. Catat Koordinat ! from PEMETAANKEBUMEN 2014 Praktikum Kelas D
- 23. Catat Koordinat ! from PEMETAANKUNINGAN 2015 Praktikum Kelas E
- 24. Catat Koordinat ! from PEMETAANKUNINGAN 2015 Praktikum Kelas F
- 25. Catat Koordinat ! from PEMETAANMAJENANG 2015 Praktikum Kelas G
- 26. Catat Koordinat ! from PEMETAANMAJENANG 2015 Praktikum Kelas H
- 27. Catat Koordinat ! from PEMETAANNGAWI 2015 Praktikum Kelas I
- 28. Catat Koordinat ! from PEMETAANNGAWI 2015 Praktikum Kelas J
