1) Elektrik statik terhasil apabila dua bahan berlainan digosokkan bersama-sama, menyebabkan pemindahan elektron antara kedua-dua bahan. 2) Bahan yang menerima elektron menjadi bercas negatif manakala bahan yang kehilangan elektron menjadi bercas positif. 3) Cas elektrik statik boleh dihasilkan dan dikesan menggunakan alat seperti elektroskop.

2. 




Elektrik statik – cas elektrik yang pegun atau
tidak bergerak
Kajian elektrik statik disebut elektrostatik.
Terdapat dua jenis cas elektrik statik, iaitu
cas positif dan cas negatif.
Cas positif – terdiri daripada proton. Proton
tidak boleh bergerak.
Cas negatif – terdiri daripada elektron.
Pemindahan elektron berlaku apabila dua bahan
yang berlainan digosokkan bersama-sama.

3. 1)
2)
3)
4)
5)

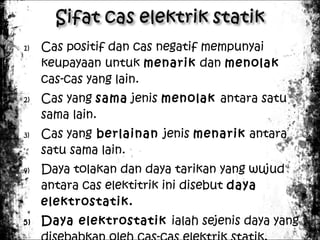

Cas positif dan cas negatif mempunyai
keupayaan untuk menarik dan menolak
cas-cas yang lain.

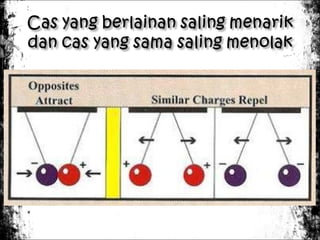

Cas yang sama jenis menolak antara satu
sama lain.
Cas yang berlainan jenis menarik antara
satu sama lain.
Daya tolakan dan daya tarikan yang wujud
antara cas elektitrik ini disebut daya
elektrostatik.
Daya elektrostatik ialah sejenis daya yang

5. 



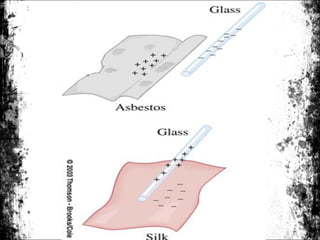

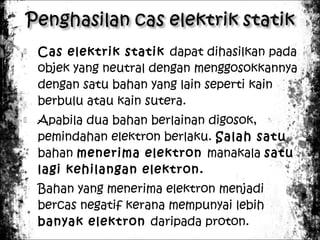

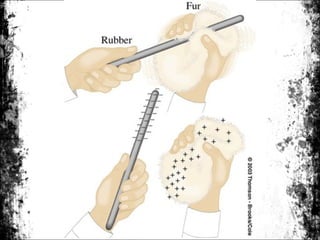

Cas elektrik statik dapat dihasilkan pada
objek yang neutral dengan menggosokkannya
dengan satu bahan yang lain seperti kain
berbulu atau kain sutera.
Apabila dua bahan berlainan digosok,
pemindahan elektron berlaku. Salah satu
bahan menerima elektron manakala satu
lagi kehilangan elektron.
Bahan yang menerima elektron menjadi
bercas negatif kerana mempunyai lebih
banyak elektron daripada proton.

6. 


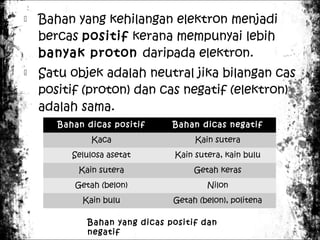

Bahan yang kehilangan elektron menjadi
bercas positif kerana mempunyai lebih
banyak proton daripada elektron.
Satu objek adalah neutral jika bilangan cas
positif (proton) dan cas negatif (elektron)
adalah sama.
Bahan dicas positif
Bahan dicas negatif
Kaca
Kain sutera
Selulosa asetat
Kain sutera, kain bulu
Kain sutera
Getah keras
Getah (belon)
Nilon
Kain bulu
Getah (belon), politena
Bahan yang dicas positif dan
negatif

9. 

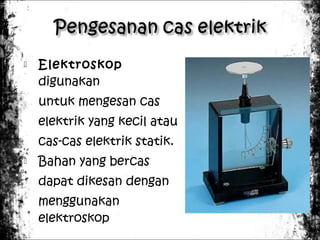

Elektroskop
digunakan
untuk mengesan cas
elektrik yang kecil atau
cas-cas elektrik statik.

Bahan yang bercas
dapat dikesan dengan
menggunakan
elektroskop

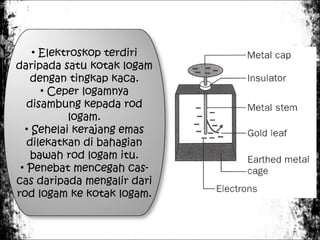

10. • Elektroskop terdiri
daripada satu kotak logam
dengan tingkap kaca.
• Ceper logamnya
disambung kepada rod
logam.
• Sehelai kerajang emas
dilekatkan di bahagian
bawah rod logam itu.
• Penebat mencegah cascas daripada mengalir dari
rod logam ke kotak logam.

11. 



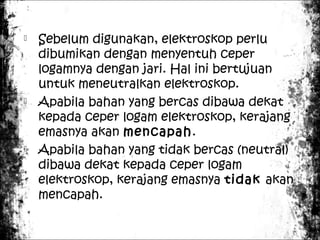

Sebelum digunakan, elektroskop perlu
dibumikan dengan menyentuh ceper
logamnya dengan jari. Hal ini bertujuan
untuk meneutralkan elektroskop.

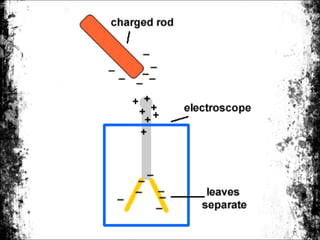

Apabila bahan yang bercas dibawa dekat
kepada ceper logam elektroskop, kerajang
emasnya akan mencapah.
Apabila bahan yang tidak bercas (neutral)
dibawa dekat kepada ceper logam
elektroskop, kerajang emasnya tidak akan
mencapah.

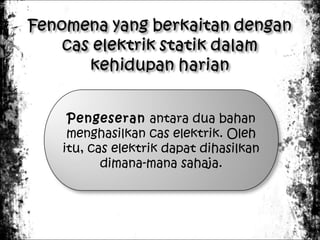

13. Pengeseran antara dua bahan
menghasilkan cas elektrik. Oleh
itu, cas elektrik dapat dihasilkan
dimana-mana sahaja.

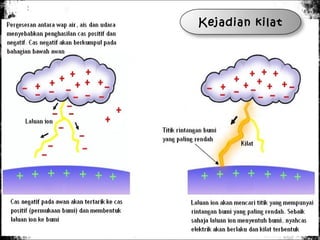

14. Kejadian kilat

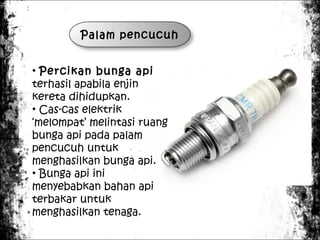

15. Palam pencucuh
• Percikan bunga api
terhasil apabila enjin
kereta dihidupkan.
• Cas-cas elektrik
‘melompat’ melintasi ruang
bunga api pada palam
pencucuh untuk
menghasilkan bunga api.
• Bunga api ini
menyebabkan bahan api
terbakar untuk
menghasilkan tenaga.

16. Menyikat rambut
• Rambut kering akan
berdiri tegak atau
akan tertarik ke arah
sikat pada hari kering.
• Hal ini disebabkan
rambut menjadi bercas
apabila bergeser
dengan sikat.

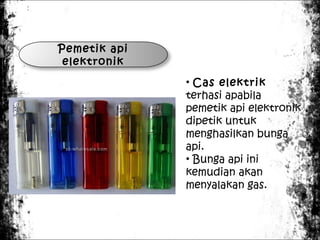

17. Pemetik api
elektronik
• Cas elektrik
terhasi apabila
pemetik api elektronik
dipetik untuk
menghasilkan bunga
api.
• Bunga api ini
kemudian akan
menyalakan gas.

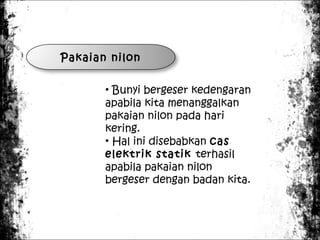

18. Pakaian nilon
• Bunyi bergeser kedengaran
apabila kita menanggalkan
pakaian nilon pada hari
kering.
• Hal ini disebabkan cas
elektrik statik terhasil
apabila pakaian nilon
bergeser dengan badan kita.

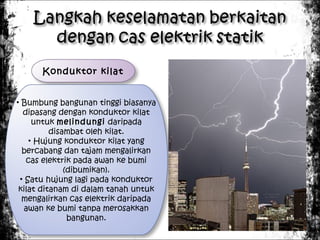

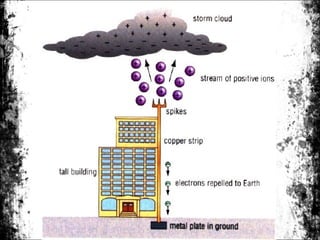

19. Konduktor kilat
• Bumbung bangunan tinggi biasanya
dipasang dengan konduktor kilat
untuk melindungi daripada
disambat oleh kilat.
• Hujung konduktor kilat yang
bercabang dan tajam mengalirkan
cas elektrik pada awan ke bumi
(dibumikan).
• Satu hujung lagi pada konduktor
kilat ditanam di dalam tanah untuk
mengalirkan cas elektrik daripada
awan ke bumi tanpa merosakkan
bangunan.

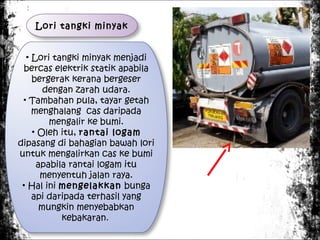

21. Lori tangki minyak
• Lori tangki minyak menjadi
bercas elektrik statik apabila
bergerak kerana bergeser
dengan zarah udara.
• Tambahan pula, tayar getah
menghalang cas daripada
mengalir ke bumi.
• Oleh itu, rantai logam
dipasang di bahagian bawah lori
untuk mengalirkan cas ke bumi
apabila rantai logam itu
menyentuh jalan raya.
• Hal ini mengelakkan bunga
api daripada terhasil yang
mungkin menyebabkan
kebakaran.

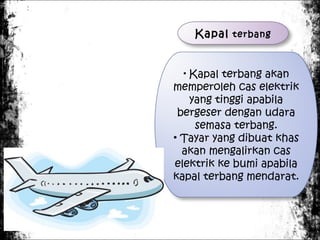

22. Kapal terbang
Kapal terbang akan
memperoleh cas elektrik
yang tinggi apabila
bergeser dengan udara
semasa terbang.
• Tayar yang dibuat khas
akan mengalirkan cas
elektrik ke bumi apabila
kapal terbang mendarat.
•

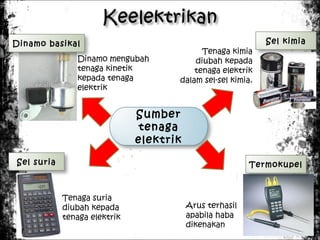

23. Dinamo basikal
Dinamo mengubah
tenaga kinetik
kepada tenaga
elektrik
Tenaga kimia
diubah kepada
tenaga elektrik
dalam sel-sel kimia.
Sel kimia
Sumber
tenaga
elektrik
Sel suria
Termokupel
Tenaga suria
diubah kepada
tenaga elektrik
Arus terhasil
apabila haba
dikenakan

24. 




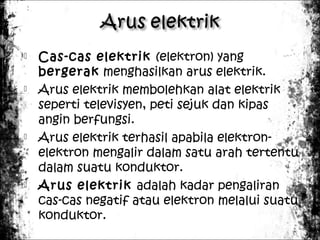

Cas-cas elektrik (elektron) yang
bergerak menghasilkan arus elektrik.
Arus elektrik membolehkan alat elektrik
seperti televisyen, peti sejuk dan kipas
angin berfungsi.
Arus elektrik terhasil apabila elektronelektron mengalir dalam satu arah tertentu
dalam suatu konduktor.
Arus elektrik adalah kadar pengaliran
cas-cas negatif atau elektron melalui suatu
konduktor.

25. 


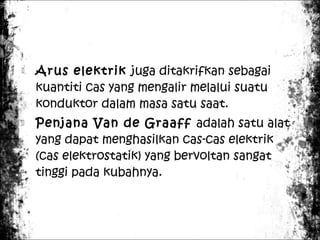

Arus elektrik juga ditakrifkan sebagai
kuantiti cas yang mengalir melalui suatu
konduktor dalam masa satu saat.
Penjana Van de Graaff adalah satu alat
yang dapat menghasilkan cas-cas elektrik
(cas elektrostatik) yang bervoltan sangat
tinggi pada kubahnya.

26. Penjana Van de Graaff
• Apabila penjana
dihidupkan, tali getah
berpusing dan bergeser
dengan kedua-dua roda.
Kubah menjadi bercas.
• Kubah penjana
lazimnya bercas positif
(kubah penjana boleh
dicas positif atau
negatif)
• Kubah yang kering
dapat memegang cascasnya dengan lebih
lama.

28. 



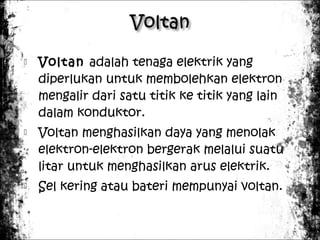

Voltan adalah tenaga elektrik yang
diperlukan untuk membolehkan elektron
mengalir dari satu titik ke titik yang lain
dalam konduktor.
Voltan menghasilkan daya yang menolak
elektron-elektron bergerak melalui suatu
litar untuk menghasilkan arus elektrik.
Sel kering atau bateri mempunyai voltan.

29. 




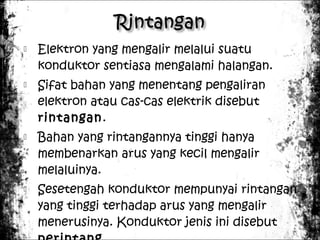

Elektron yang mengalir melalui suatu
konduktor sentiasa mengalami halangan.
Sifat bahan yang menentang pengaliran
elektron atau cas-cas elektrik disebut
rintangan.
Bahan yang rintangannya tinggi hanya
membenarkan arus yang kecil mengalir
melaluinya.
Sesetengah konduktor mempunyai rintangan
yang tinggi terhadap arus yang mengalir
menerusinya. Konduktor jenis ini disebut

30. 

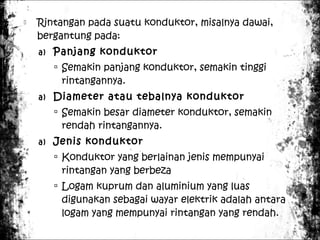

Rintangan pada suatu konduktor, misalnya dawai,
bergantung pada:
a)
Panjang konduktor
 Semakin panjang konduktor, semakin tinggi
rintangannya.
a)
Diameter atau tebalnya konduktor
 Semakin besar diameter konduktor, semakin
rendah rintangannya.
a)
Jenis konduktor
 Konduktor yang berlainan jenis mempunyai
rintangan yang berbeza
 Logam kuprum dan aluminium yang luas
digunakan sebagai wayar elektrik adalah antara
logam yang mempunyai rintangan yang rendah.

31. 


Dalam sel kering, arus dihasilkan apabila
elektron mengalir dari terminal negatif ke
terminal positif pada sel melalui wayar.
Namun demikian, arah pengaliran arus
adalah berlawanan dengan arah pengaliran
elektron.
Arus elektrik mengalir dari terminal positif
sel ke terminal negatif sel.

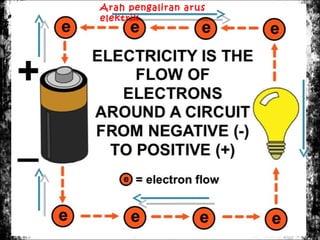

32. Arah pengaliran arus
elektrik

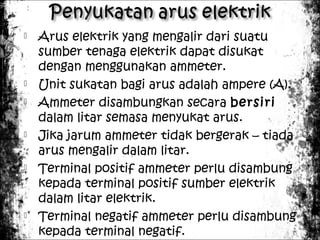

33. 






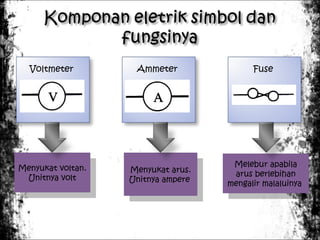

Arus elektrik yang mengalir dari suatu
sumber tenaga elektrik dapat disukat
dengan menggunakan ammeter.
Unit sukatan bagi arus adalah ampere (A).
Ammeter disambungkan secara bersiri
dalam litar semasa menyukat arus.
Jika jarum ammeter tidak bergerak – tiada
arus mengalir dalam litar.
Terminal positif ammeter perlu disambung
kepada terminal positif sumber elektrik
dalam litar elektrik.
Terminal negatif ammeter perlu disambung
kepada terminal negatif.

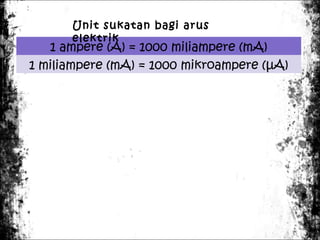

34. Unit sukatan bagi arus
elektrik
1 ampere (A) = 1000 miliampere (mA)
1 miliampere (mA) = 1000 mikroampere (µA)

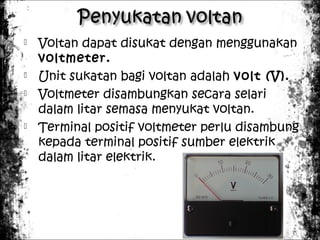

35. 



Voltan dapat disukat dengan menggunakan
voltmeter.
Unit sukatan bagi voltan adalah volt (V).
Voltmeter disambungkan secara selari
dalam litar semasa menyukat voltan.
Terminal positif voltmeter perlu disambung
kepada terminal positif sumber elektrik
dalam litar elektrik.

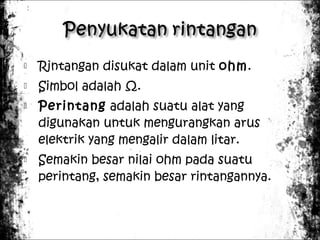

36. 
Rintangan disukat dalam unit ohm.

Simbol adalah Ω.


Perintang adalah suatu alat yang
digunakan untuk mengurangkan arus
elektrik yang mengalir dalam litar.
Semakin besar nilai ohm pada suatu
perintang, semakin besar rintangannya.

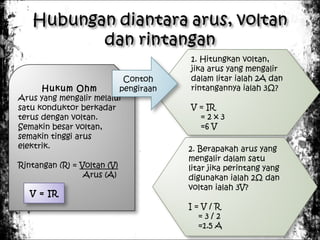

37. Contoh
Hukum Ohm
pengiraan
Arus yang mengalir melalui
satu konduktor berkadar
terus dengan voltan.
Semakin besar voltan,
semakin tinggi arus
elektrik.
Rintangan (R) = Voltan (V)
Arus (A)
V = IR
1. Hitungkan voltan,
jika arus yang mengalir
dalam litar ialah 2A dan
rintangannya ialah 3Ω?
V = IR
=2x3
=6 V
2. Berapakah arus yang
mengalir dalam satu
litar jika perintang yang
digunakan ialah 2Ω dan
voltan ialah 3V?
I=V/R
=3/2
=1.5 A

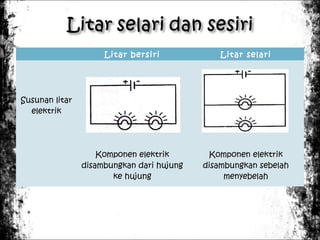

38. Litar bersiri
Litar selari
Komponen elektrik
disambungkan dari hujung
ke hujung
Komponen elektrik
disambungkan sebelah
menyebelah
Susunan litar
elektrik

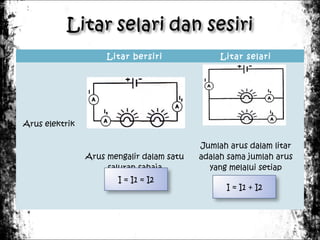

39. Litar bersiri
Litar selari
Arus elektrik
Arus mengalir dalam satu
saluran sahaja
I = I1 = I2
Jumlah arus dalam litar
adalah sama jumlah arus
yang melalui setiap
komponen.
I = I1 + I2

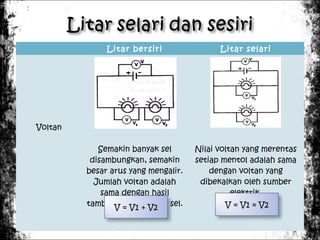

40. Litar bersiri
Litar selari
Semakin banyak sel
disambungkan, semakin
besar arus yang mengalir.
Jumlah voltan adalah
sama dengan hasil
tambahV = V1 +setiap sel.
voltan V2
Nilai voltan yang merentas
setiap mentol adalah sama
dengan voltan yang
dibekalkan oleh sumber
elektrik.
Voltan
V = V1 = V2

41. Litar bersiri
Litar selari
Jumlah rintangan adalah
sama hasil tambah semua
rintangan dalam litar.
R = R1 + R2
Hubungan antara setiap
rintangan dalam litar ialah:
Rintangan
1 = 1 + 1
R R1 R2

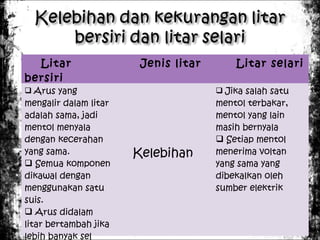

42. Litar
bersiri
Jenis litar
Litar selari
 Arus yang
 Jika salah satu
mengalir dalam litar
adalah sama, jadi
mentol menyala
dengan kecerahan
yang sama.
 Semua komponen
dikawal dengan
menggunakan satu
suis.
 Arus didalam
litar bertambah jika
lebih banyak sel
mentol terbakar,
mentol yang lain
masih bernyala
 Setiap mentol
menerima voltan
yang sama yang
dibekalkan oleh
sumber elektrik
Kelebihan

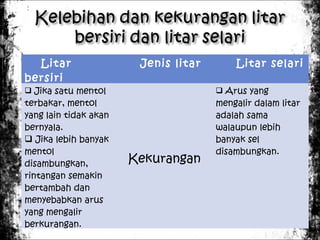

43. Litar
bersiri
Jenis litar
Litar selari
 Jika satu mentol
 Arus yang
terbakar, mentol
yang lain tidak akan
bernyala.
 Jika lebih banyak
mentol
disambungkan,
rintangan semakin
bertambah dan
menyebabkan arus
yang mengalir
berkurangan.
mengalir dalam litar
adalah sama
walaupun lebih
banyak sel
disambungkan.
Kekurangan

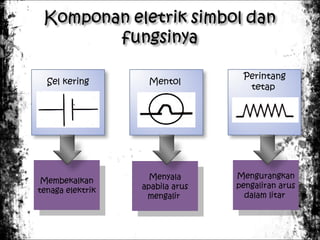

44. Sel kering
Membekalkan
Membekalkan
tenaga elektrik
tenaga elektrik
Mentol
Menyala
Menyala
apabila arus
apabila arus
mengalir
mengalir
Perintang
tetap
Mengurangkan
Mengurangkan
pengaliran arus
pengaliran arus
dalam litar
dalam litar

45. Voltmeter
Menyukat voltan.
Menyukat voltan.
Unitnya volt
Unitnya volt
Ammeter
Menyukat arus.
Menyukat arus.
Unitnya ampere
Unitnya ampere
Fuse
Melebur apabila
Melebur apabila
arus berlebihan
arus malaluinya
mengalir berlebihan
mengalir malaluinya

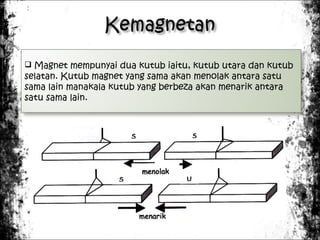

46.  Magnet mempunyai dua kutub iaitu, kutub utara dan kutub
selatan. Kutub magnet yang sama akan menolak antara satu
sama lain manakala kutub yang berbeza akan menarik antara
satu sama lain.

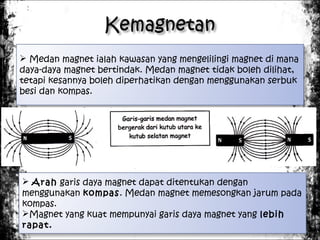

47.  Medan magnet ialah kawasan yang mengelilingi magnet di mana
daya-daya magnet bertindak. Medan magnet tidak boleh dilihat,
tetapi kesannya boleh diperhatikan dengan menggunakan serbuk
besi dan kompas.
 Arah garis daya magnet dapat ditentukan dengan
menggunakan kompas. Medan magnet memesongkan jarum pada
kompas.
Magnet yang kuat mempunyai garis daya magnet yang lebih
rapat.

48. Titik neutral dalam
medan magnet adalah
kawasan di mana:
 Kesan magnet
tidak dapat dirasai
 Tidak ada garis
daya magnet
 Tidak
mempengaruhi
jarum kompas

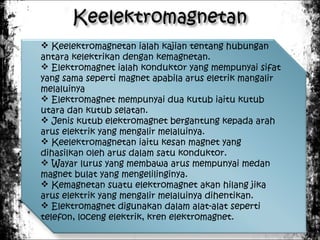

50.  Keelektromagnetan ialah kajian tentang hubungan
antara kelektrikan dengan kemagnetan.
 Elektromagnet ialah konduktor yang mempunyai sifat
yang sama seperti magnet apabila arus eletrik mangalir
melaluinya
 Elektromagnet mempunyai dua kutub iaitu kutub
utara dan kutub selatan.
 Jenis kutub elektromagnet bergantung kepada arah
arus elektrik yang mengalir melaluinya.
 Keelektromagnetan iaitu kesan magnet yang
dihasilkan oleh arus dalam satu konduktor.

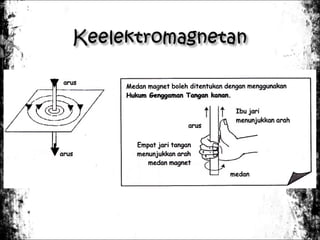

 Wayar lurus yang membawa arus mempunyai medan
magnet bulat yang mengelilinginya.
 Kemagnetan suatu elektromagnet akan hilang jika
arus elektrik yang mengalir melaluinya dihentikan.
 Elektromagnet digunakan dalam alat-alat seperti
telefon, loceng elektrik, kren elektromagnet.

52. 



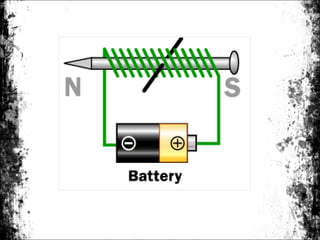

Elektromagnet terdiri daripada satu
solenoid (gegelung dawai) yang dililit
mengelilingi satu teras besi jati.
Teras besi jati berfungsi untuk
memperkuatkan kemagnetan solenoid.
Besi jati digunakan kerana lebih senang
dimagnetkan dan lebih senang
menghilangkan kemagnetannya apabila arus
elektrik berhenti mengalir melaluinya.

53. 


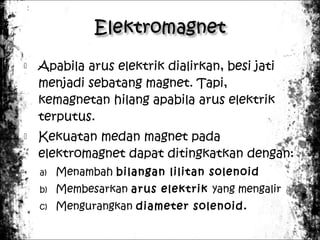

Apabila arus elektrik dialirkan, besi jati
menjadi sebatang magnet. Tapi,
kemagnetan hilang apabila arus elektrik
terputus.
Kekuatan medan magnet pada
elektromagnet dapat ditingkatkan dengan:
a)
Menambah bilangan lilitan solenoid
b)
Membesarkan arus elektrik yang mengalir
c)
Mengurangkan diameter solenoid.

56. 






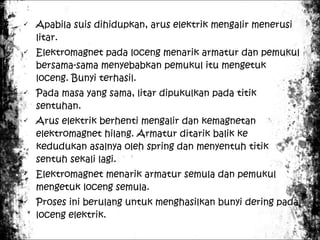

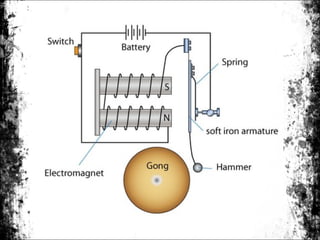

Apabila suis dihidupkan, arus elektrik mengalir menerusi
litar.
Elektromagnet pada loceng menarik armatur dan pemukul
bersama-sama menyebabkan pemukul itu mengetuk
loceng. Bunyi terhasil.
Pada masa yang sama, litar dipukulkan pada titik
sentuhan.
Arus elektrik berhenti mengalir dan kemagnetan
elektromagnet hilang. Armatur ditarik balik ke
kedudukan asalnya oleh spring dan menyentuh titik
sentuh sekali lagi.
Elektromagnet menarik armatur semula dan pemukul
mengetuk loceng semula.
Proses ini berulang untuk menghasilkan bunyi dering pada
loceng elektrik.
