1. Sumber elektrik termasuk sel kering, sel basah, dinamo, dan turbin yang menghasilkan elektrik melalui tindak balas kimia atau pergerakan magnet. 2. Elektrik digunakan untuk menghasilkan haba, tenaga kinetik, cahaya, dan bunyi. Jenis wayar dan plag digunakan dalam litar elektrik rumah. 3. Lampu pendarfluor mengandungi tiub yang menghasilkan cahaya putih melalui gas dan fosfor di

1. ELEKTRIKELEKTRIK

2. Sumber Elektrik
Kegunaan Elektrik
Alatan Tangan
Jenis Wayar
Jenis Plag
Pendawaian Plag
Fius
Lampu Pendarfluor

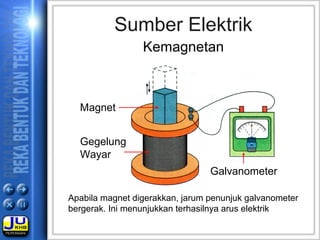

3. Sumber Elektrik
Kemagnetan
Apabila magnet digerakkan, jarum penunjuk galvanometer
bergerak. Ini menunjukkan terhasilnya arus elektrik
Magnet
Gegelung
Wayar
Galvanometer

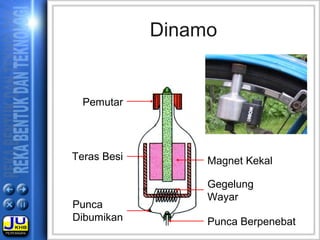

4. Dinamo
Magnet KekalTeras Besi
Punca Berpenebat
Pemutar
Gegelung
Wayar
Punca
Dibumikan

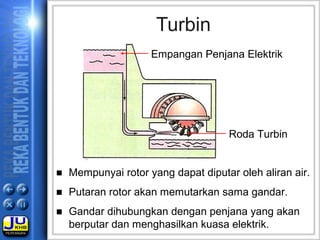

5. Turbin
Empangan Penjana Elektrik
Roda Turbin
■ Mempunyai rotor yang dapat diputar oleh aliran air.
■ Putaran rotor akan memutarkan sama gandar.
■ Gandar dihubungkan dengan penjana yang akan
berputar dan menghasilkan kuasa elektrik.

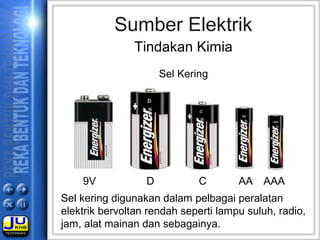

6. 9V D C AA AAA
Sumber Elektrik
Sel kering digunakan dalam pelbagai peralatan
elektrik bervoltan rendah seperti lampu suluh, radio,
jam, alat mainan dan sebagainya.
Tindakan Kimia
Sel Kering

7. Sel Kering
Keratan Rentas
Batang Karbon
(Punca Positif)
Kertas Keras
Elektrolit (Campuran
Mangan Dioksida dan
Ammonium Klorida)
Kertas Penebat
Bekas Zink
(Punca Negatif)

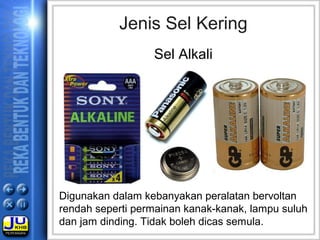

8. Jenis Sel Kering
Sel Alkali
Digunakan dalam kebanyakan peralatan bervoltan
rendah seperti permainan kanak-kanak, lampu suluh
dan jam dinding. Tidak boleh dicas semula.

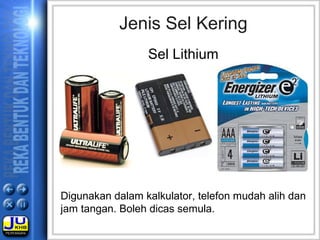

9. Jenis Sel Kering
Sel Lithium
Digunakan dalam kalkulator, telefon mudah alih dan
jam tangan. Boleh dicas semula.

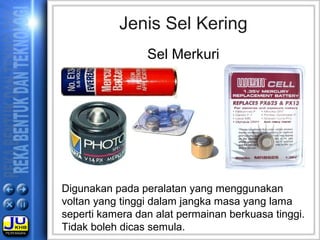

10. Jenis Sel Kering
Sel Merkuri
Digunakan pada peralatan yang menggunakan
voltan yang tinggi dalam jangka masa yang lama
seperti kamera dan alat permainan berkuasa tinggi.
Tidak boleh dicas semula.

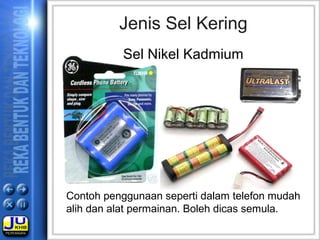

11. Jenis Sel Kering
Contoh penggunaan seperti dalam telefon mudah
alih dan alat permainan. Boleh dicas semula.
Sel Nikel Kadmium

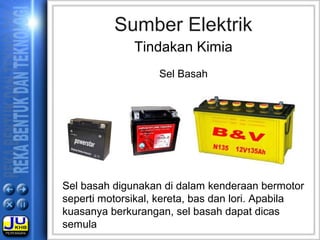

12. Sel basah digunakan di dalam kenderaan bermotor
seperti motorsikal, kereta, bas dan lori. Apabila
kuasanya berkurangan, sel basah dapat dicas
semula
Sumber Elektrik
Tindakan Kimia
Sel Basah

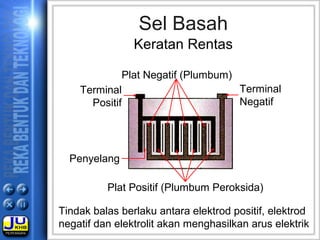

13. Sel Basah
Terminal
Positif
Terminal
Negatif
Penyelang
Plat Positif (Plumbum Peroksida)
Plat Negatif (Plumbum)
Tindak balas berlaku antara elektrod positif, elektrod
negatif dan elektrolit akan menghasilkan arus elektrik
Keratan Rentas

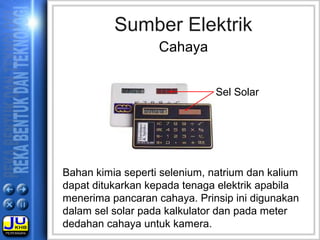

14. Sumber Elektrik
Cahaya
Bahan kimia seperti selenium, natrium dan kalium
dapat ditukarkan kepada tenaga elektrik apabila
menerima pancaran cahaya. Prinsip ini digunakan
dalam sel solar pada kalkulator dan pada meter
dedahan cahaya untuk kamera.
Sel Solar

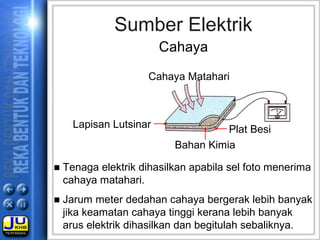

15. Sumber Elektrik
Cahaya
Plat Besi
Cahaya Matahari
Lapisan Lutsinar
Bahan Kimia
■ Tenaga elektrik dihasilkan apabila sel foto menerima
cahaya matahari.
■ Jarum meter dedahan cahaya bergerak lebih banyak
jika keamatan cahaya tinggi kerana lebih banyak
arus elektrik dihasilkan dan begitulah sebaliknya.

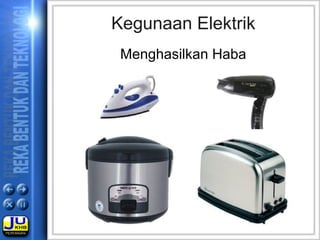

16. Kegunaan Elektrik
Menghasilkan Haba

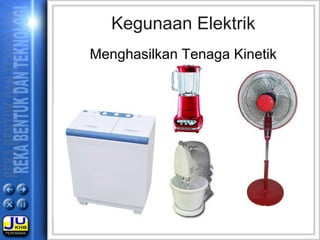

17. Kegunaan Elektrik
Menghasilkan Tenaga Kinetik

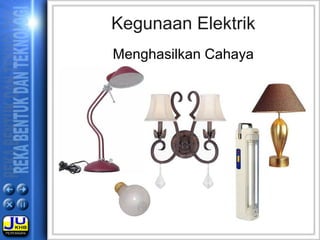

18. Kegunaan Elektrik
Menghasilkan Cahaya

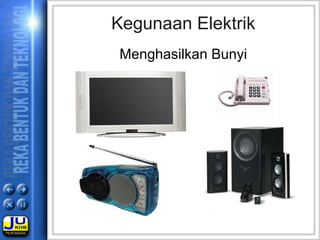

19. Kegunaan Elektrik
Menghasilkan Bunyi

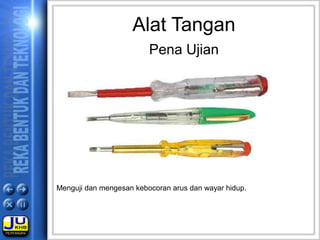

20. Menguji dan mengesan kebocoran arus dan wayar hidup.
Alat Tangan
Pena Ujian

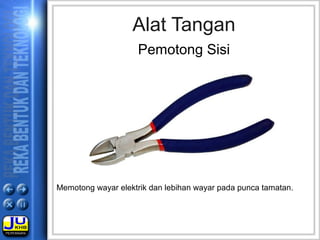

21. Memotong wayar elektrik dan lebihan wayar pada punca tamatan.
Alat Tangan
Pemotong Sisi

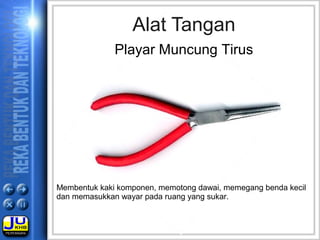

22. Membentuk kaki komponen, memotong dawai, memegang benda kecil
dan memasukkan wayar pada ruang yang sukar.
Alat Tangan
Playar Muncung Tirus

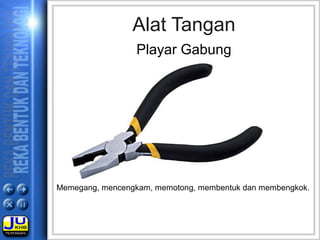

23. Memegang, mencengkam, memotong, membentuk dan membengkok.
Alat Tangan
Playar Gabung

24. Menjalur dan memotong wayar.
Alat Tangan
Penjalur Wayar

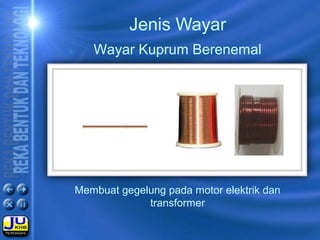

25. Membuat gegelung pada motor elektrik dan
transformer
Jenis Wayar
Wayar Kuprum Berenemal

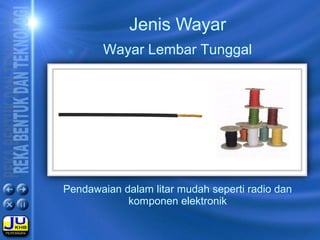

26. Pendawaian dalam litar mudah seperti radio dan
komponen elektronik
Jenis Wayar
Wayar Lembar Tunggal

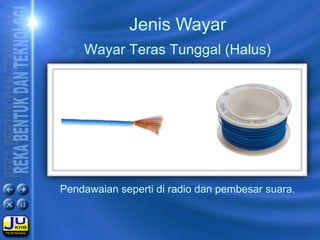

27. Pendawaian seperti di radio dan pembesar suara.
Jenis Wayar
Wayar Teras Tunggal (Halus)

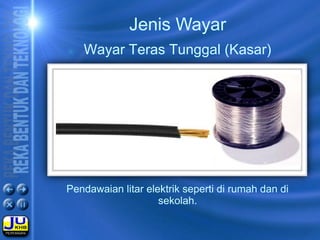

28. Pendawaian litar elektrik seperti di rumah dan di
sekolah.
Jenis Wayar
Wayar Teras Tunggal (Kasar)

29. Pendawaian lampu meja, radio, televisyen, soket dan
penyuai.
Jenis Wayar
Wayar Teras Kembar

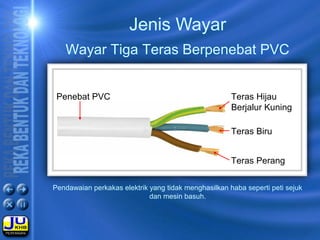

30. Pendawaian perkakas elektrik yang tidak menghasilkan haba seperti peti sejuk
dan mesin basuh.
Jenis Wayar
Wayar Tiga Teras Berpenebat PVC
Penebat PVC
Teras Biru
Teras Hijau
Berjalur Kuning
Teras Perang

31. Pendawaian perkakas elektrik yang menghasilkan
haba seperti periuk nasi, cerek elektrik dan seterika.
Jenis Wayar
Wayar Tiga Teras
Berpenebat PVC dan Anyaman Benang
Anyaman Benang

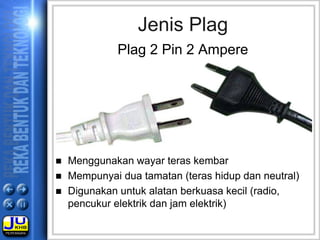

32. ■ Menggunakan wayar teras kembar
■ Mempunyai dua tamatan (teras hidup dan neutral)
■ Digunakan untuk alatan berkuasa kecil (radio,
pencukur elektrik dan jam elektrik)
Jenis Plag
Plag 2 Pin 2 Ampere

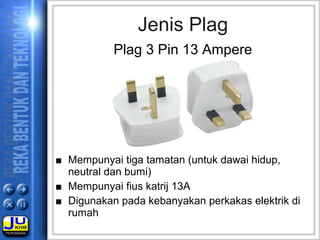

33. ■ Mempunyai tiga tamatan (untuk dawai hidup,
neutral dan bumi)
■ Mempunyai fius katrij 13A
■ Digunakan pada kebanyakan perkakas elektrik di
rumah
Plag 3 Pin 13 Ampere
Jenis Plag

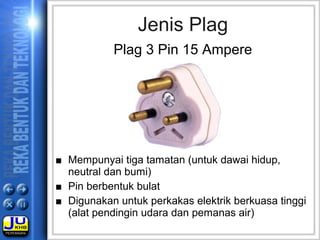

34. ■ Mempunyai tiga tamatan (untuk dawai hidup,
neutral dan bumi)
■ Pin berbentuk bulat
■ Digunakan untuk perkakas elektrik berkuasa tinggi
(alat pendingin udara dan pemanas air)
Plag 3 Pin 15 Ampere
Jenis Plag

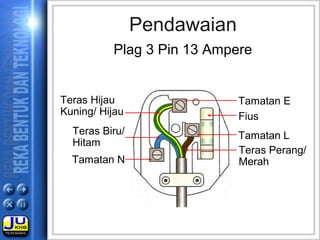

35. Tamatan L
Fius
Tamatan N
Teras Perang/
Merah
Teras Biru/
Hitam
Teras Hijau
Kuning/ Hijau
Tamatan E
Plag 3 Pin 13 Ampere
Pendawaian

36. ■ Fius digunakan di dalam litar untuk melindungi
litar dan perkakas elektrik.
■ Apabila arus yang mengalir terlalu tinggi, fius
akan lebur dan aliran arus elektrik terputus.
■ Fius disambung secara siri di dalam litar dan
dipasangkan pada tamatan hidup.
■ Fius ditentukan mengikut kadaran arus seperti
2A, 5A, 10A dan 13A.
Fius

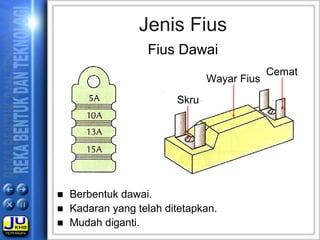

37. ■ Berbentuk dawai.
■ Kadaran yang telah ditetapkan.
■ Mudah diganti.
Fius Dawai
Jenis Fius
Skru
Wayar Fius
Cemat

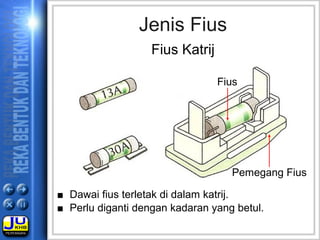

38. ■ Dawai fius terletak di dalam katrij.
■ Perlu diganti dengan kadaran yang betul.
Fius Katrij
Jenis Fius
Fius
Pemegang Fius

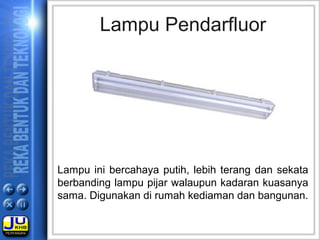

39. Lampu Pendarfluor
Lampu ini bercahaya putih, lebih terang dan sekata
berbanding lampu pijar walaupun kadaran kuasanya
sama. Digunakan di rumah kediaman dan bangunan.

40. Lampu Pendarfluor
Bahagian Lampu Pendarfluor
Tiub Pendarfluor
Kaca berisi merkuri dan gas argon.
Dinding dalam disalut fosfur. Di
hujung ada dua pin elektrod.
Menghasilkan sinaran ultra ungu.
Perumah
Mengandungi pemegang tiub, cok
dan suis penghidup.

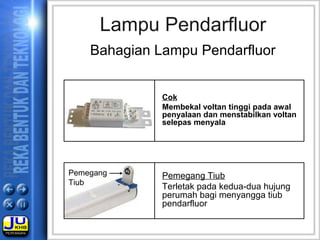

41. Lampu Pendarfluor
Bahagian Lampu Pendarfluor
Cok
Membekal voltan tinggi pada awal
penyalaan dan menstabilkan voltan
selepas menyala
Pemegang Tiub
Terletak pada kedua-dua hujung
perumah bagi menyangga tiub
pendarfluor
Pemegang
Tiub

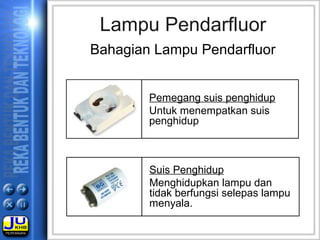

42. Lampu Pendarfluor
Bahagian Lampu Pendarfluor
Pemegang suis penghidup
Untuk menempatkan suis
penghidup
Suis Penghidup
Menghidupkan lampu dan
tidak berfungsi selepas lampu
menyala.

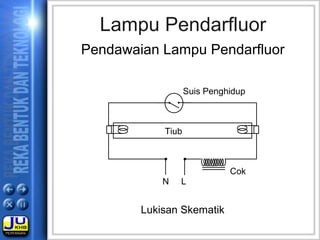

43. Lampu Pendarfluor
Pendawaian Lampu Pendarfluor
Suis Penghidup
Tiub
Cok
N L
Lukisan Skematik

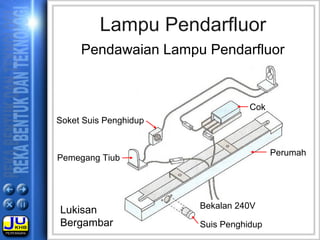

44. Lampu Pendarfluor
Suis Penghidup
Perumah
Pemegang Tiub
Soket Suis Penghidup
Cok
Bekalan 240V
Pendawaian Lampu Pendarfluor
Lukisan
Bergambar

45. Kerosakan Kejadian Cara Mengatasi
Cok Rosak Lampu tidak menyala Tukar cok baru
Suis
Penghidup
Rosak
1. Lampu tidak menyala
2. Lampu berkeli-kelip
3. Hujung tiub bergelang
merah
Tukar suis
penghidup
Tiub Rosak Lampu berkelip-kelip Tukar tiub
Lintar Pintas Fius agihan putus Dapatkan bantuan
teknikal
Lampu Pendarfluor
Kerosakan Lampu Pendarfluor

46. SEKIAN
