Sumber-sumber tenaga elektrik seperti dinamo basikal, sel kimia, sel suria dan termokupel mampu mengubah tenaga daripada bentuk lain kepada tenaga elektrik melalui proses yang berbeza.

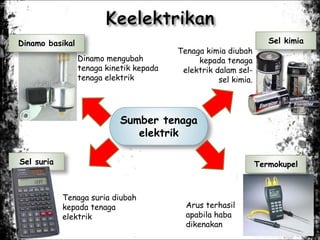

1. Sumber tenaga
elektrik
Dinamo basikal
Dinamo mengubah
tenaga kinetik kepada
tenaga elektrik
Sel kimia
Tenaga kimia diubah
kepada tenaga
elektrik dalam sel-
sel kimia.
Sel suria
Tenaga suria diubah
kepada tenaga
elektrik
Termokupel
Arus terhasil
apabila haba
dikenakan

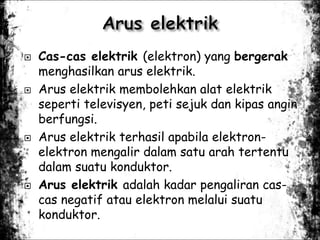

2.  Cas-cas elektrik (elektron) yang bergerak
menghasilkan arus elektrik.
 Arus elektrik membolehkan alat elektrik
seperti televisyen, peti sejuk dan kipas angin
berfungsi.
 Arus elektrik terhasil apabila elektron-
elektron mengalir dalam satu arah tertentu
dalam suatu konduktor.
 Arus elektrik adalah kadar pengaliran cas-
cas negatif atau elektron melalui suatu
konduktor.

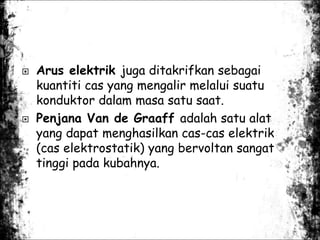

3.  Arus elektrik juga ditakrifkan sebagai
kuantiti cas yang mengalir melalui suatu
konduktor dalam masa satu saat.
 Penjana Van de Graaff adalah satu alat
yang dapat menghasilkan cas-cas elektrik
(cas elektrostatik) yang bervoltan sangat
tinggi pada kubahnya.

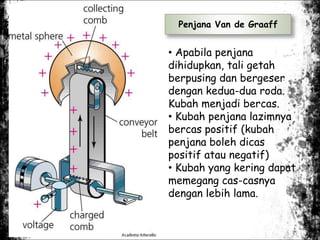

4. Penjana Van de Graaff
• Apabila penjana
dihidupkan, tali getah
berpusing dan bergeser
dengan kedua-dua roda.
Kubah menjadi bercas.
• Kubah penjana lazimnya
bercas positif (kubah
penjana boleh dicas
positif atau negatif)
• Kubah yang kering dapat
memegang cas-casnya
dengan lebih lama.

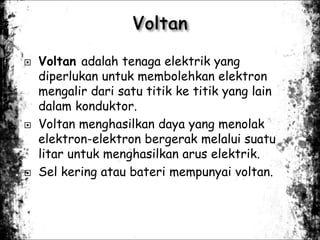

6.  Voltan adalah tenaga elektrik yang
diperlukan untuk membolehkan elektron
mengalir dari satu titik ke titik yang lain
dalam konduktor.
 Voltan menghasilkan daya yang menolak
elektron-elektron bergerak melalui suatu
litar untuk menghasilkan arus elektrik.
 Sel kering atau bateri mempunyai voltan.

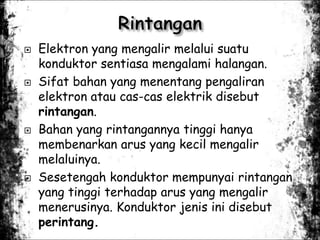

7.  Elektron yang mengalir melalui suatu
konduktor sentiasa mengalami halangan.
 Sifat bahan yang menentang pengaliran
elektron atau cas-cas elektrik disebut
rintangan.
 Bahan yang rintangannya tinggi hanya
membenarkan arus yang kecil mengalir
melaluinya.
 Sesetengah konduktor mempunyai rintangan
yang tinggi terhadap arus yang mengalir
menerusinya. Konduktor jenis ini disebut
perintang.

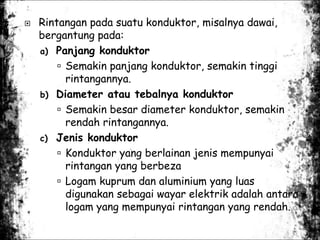

8.  Rintangan pada suatu konduktor, misalnya dawai,
bergantung pada:
a) Panjang konduktor
 Semakin panjang konduktor, semakin tinggi
rintangannya.
b) Diameter atau tebalnya konduktor
 Semakin besar diameter konduktor, semakin
rendah rintangannya.
c) Jenis konduktor
 Konduktor yang berlainan jenis mempunyai
rintangan yang berbeza
 Logam kuprum dan aluminium yang luas
digunakan sebagai wayar elektrik adalah antara
logam yang mempunyai rintangan yang rendah.

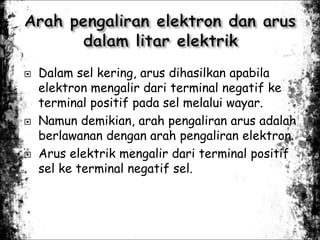

9.  Dalam sel kering, arus dihasilkan apabila
elektron mengalir dari terminal negatif ke
terminal positif pada sel melalui wayar.
 Namun demikian, arah pengaliran arus adalah
berlawanan dengan arah pengaliran elektron.
 Arus elektrik mengalir dari terminal positif
sel ke terminal negatif sel.

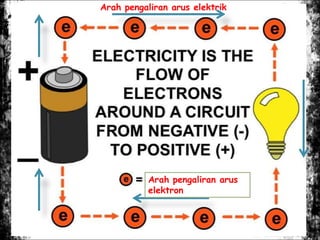

10. Arah pengaliran arus elektrik
Arah pengaliran arus
elektron
