Dokumen ini membahas tentang sumber elektrik, penggunaan alat tangan, dan jenis-jenis wayar serta fius. Ia menjelaskan cara arus elektrik dihasilkan melalui tindakan kimia dan kemagnetan dalam peranti seperti dinamo dan sel solar. Selain itu, dijelaskan juga mengenai pendawaian dan fius dalam peralatan elektrik serta cara mengatasinya bila berlaku kerosakan.

1. ELEKTRIKSumber elektrik & kegunaannya
Alatan tangan dan fungsinya
Jenis wayar dan plag
Plag 3-pin 13a
Fius
Lampu pendarfluor
DesignedByRodziahAnuar

2. SUMBER ELEKTRIK &
KEGUNAANNYA
TINDAKAN
KIMIA
KEMAGNETAN
CAHAYA
DesignedByRodziahAnuar

3. Arus elektrik terjadi
apabila magnet
digerakkan melalui
gegelung wayar yang
dililit di sekeliling
batang besi
KEMAGNETAN

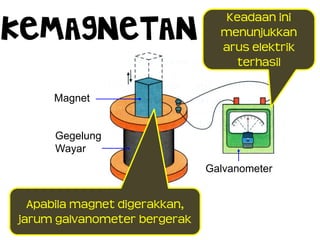

4. Magnet
Gegelung
Wayar
Galvanometer
Apabila magnet digerakkan,
jarum galvanometer bergerak
KEMAGNETAN
Keadaan ini
menunjukkan
arus elektrik
terhasil

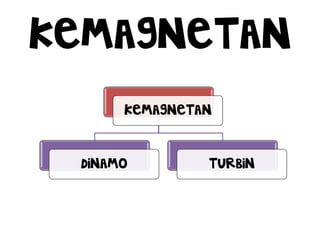

5. KEMAGNETAN
KEMAGNETAN
DINAMO TURBIN

6. DINAMO
1. Dinamo terdiri daripada
1. Magnet kekal
2. Teras besi lembut
3. Gegelung wayar
2. Putaran dinamo oleh roda basikal
menyebabkan medan magnet pada magnet
kekal bergerak.
3. Medan magnet yang bergerak akan dipotong
oleh gegelung dawai lalu menghasilkan
aruhan arus elektrik.
4. Voltan akan bertambah jika putaran roda
basikal semakin laju.

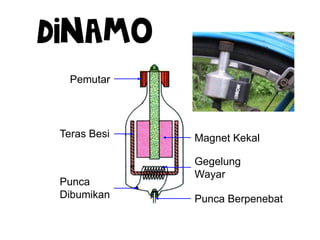

7. Magnet KekalTeras Besi
Punca Berpenebat
Pemutar
Gegelung
Wayar
Punca
Dibumikan
DINAMO

8. TURBIN
Sejenis alat yang mempunyai rotor yang
dapat di putar oleh aliran air, stim atau
angin
Menukarkan tenaga kinetik kepada tenaga
mekanikal untuk gerakkan pelbagai mesin

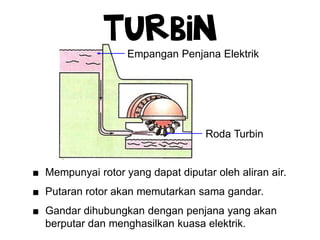

9. Empangan Penjana Elektrik
Roda Turbin
■ Mempunyai rotor yang dapat diputar oleh aliran air.
■ Putaran rotor akan memutarkan sama gandar.
■ Gandar dihubungkan dengan penjana yang akan
berputar dan menghasilkan kuasa elektrik.
TURBIN

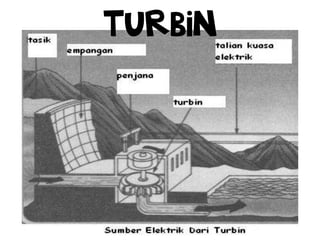

10. TURBIN

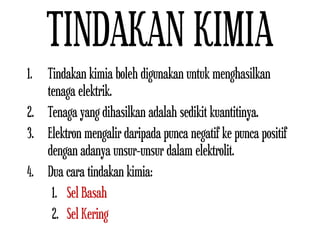

11. TINDAKAN KIMIA
1. Tindakan kimia boleh digunakan untuk menghasilkan
tenaga elektrik.
2. Tenaga yang dihasilkan adalah sedikit kuantitinya.
3. Elektron mengalir daripada punca negatif ke punca positif
dengan adanya unsur-unsur dalam elektrolit.
4. Dua cara tindakan kimia:
1. Sel Basah
2. Sel Kering

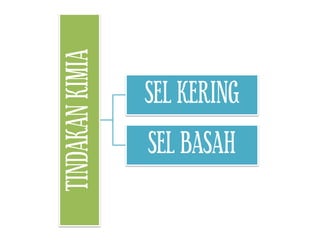

12. TINDAKANKIMIA
TINDAKANKIMIA SEL KERING
SEL BASAH

13. SEL KERING
KELEMAHAN
• Tidak dapat diguna
selepas casnya habis
Menghasilkan 1.5volt
Diguna pada peralatan elektrik bervoltan
rendah seperti radio, lampu suluh, jam, mainan

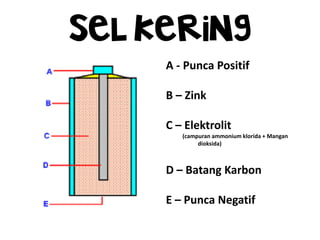

14. A - Punca Positif
B – Zink
C – Elektrolit
(campuran ammonium klorida + Mangan
dioksida)
D – Batang Karbon
E – Punca Negatif
SEL KERING

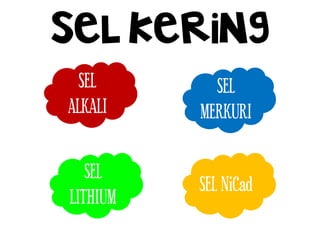

15. SEL KERING
SEL
ALKALI
SEL
LITHIUM
SEL NiCad
SEL
MERKURI

16. SEL
ALKALI
Bekal tenaga elektrik
dalam jangka masa lebih
lama berbanding sel biasa
DesignedByRodziahAnuar

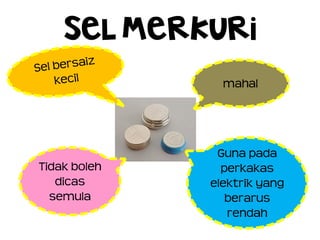

17. SEL MERKURI
Tidak boleh
dicas
semula
Guna pada
perkakas
elektrik yang
berarus
rendah
mahal

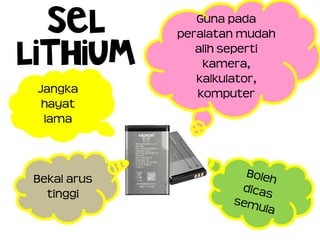

18. SEL
LITHIUM
Guna pada
peralatan mudah
alih seperti
kamera,
kalkulator,
komputer
Bekal arus
tinggi
Jangka
hayat
lama

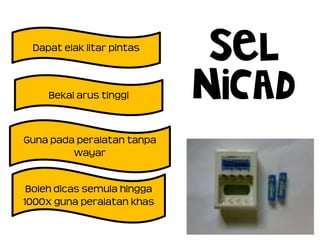

19. SEL
NiCad
Guna pada peralatan tanpa
wayar
Boleh dicas semula hingga
1000x guna peralatan khas
Bekal arus tinggi
Dapat elak litar pintas

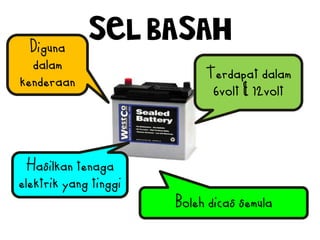

20. SEL BASAH
Diguna
dalam
kenderaan
Boleh dicas semula
Hasilkan tenaga
elektrik yang tinggi
Terdapat dalam
6volt & 12volt

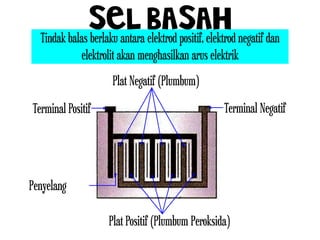

21. Terminal Positif Terminal Negatif
Penyelang
Plat Positif (Plumbum Peroksida)
Plat Negatif (Plumbum)
Tindak balas berlaku antara elektrod positif, elektrod negatif dan
elektrolit akan menghasilkan arus elektrik
SEL BASAH

22. A – Plat positif (plumbum peroksida)
B – Terminal positif
C – Penyelang
D – Plat Negatif
E – Elektrolit (asid sulfurik cair)
F – Terminal Negatif (plumbum)
SEL BASAH

23. CAHAYA
Arus elektrik
terhasil apabila
bahan kimia seperti
selenium, natrium &
kalium mendapat
pancaran cahaya
matahari

24. CAHAYA
CAHAYA
SEL
SOLAR
SEL
FOTO

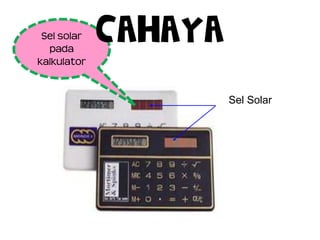

25. Sel Solar
Sel solar
pada
kalkulator
CAHAYA

26. Plat Besi
Cahaya Matahari
Lapisan Lutsinar
Bahan Kimia
■Tenaga elektrik dihasilkan apabila sel foto menerima cahaya matahari.
■Jarum meter dedahan cahaya bergerak lebih banyak jika keamatan
cahaya tinggi kerana lebih banyak arus elektrik dihasilkan dan
begitulah sebaliknya.
Meter
dedahan
cahaya pada
kamera
CAHAYA

27. KEGUNAAN ELEKTRIK
HABA
KINETIK
CAHAYA
BUNYI
DesignedByRodziahAnuar

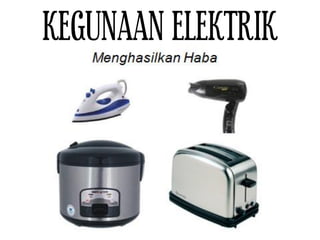

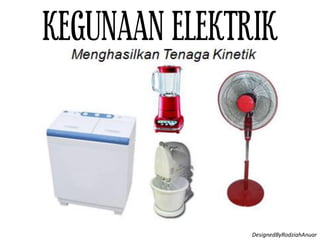

28. KEGUNAAN ELEKTRIK

29. KEGUNAAN ELEKTRIK

30. KEGUNAAN ELEKTRIK

31. KEGUNAAN ELEKTRIK
DesignedByRodziahAnuar

32. JENIS WAYAR & KERJA PENDAWAIAN
ALATAN TANGAN
JENIS FIUS
JENIS WAYAR
JENIS PLAG
BAHAGIAN LAMPU
PENDAFLOUR
PENDAWAIAN PLAG 3-pin 13A

33. ALATAN TANGAN
PENA UJIAN
PEMOTONG SISI
PLAYAR MUNCUNG TIRUS
PENJALUR WAYAR
PLAYAR GABUNG

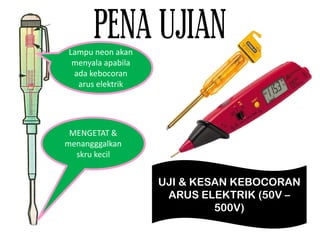

34. PENA UJIAN
UJI & KESAN KEBOCORAN
ARUS ELEKTRIK (50V –
500V)
MENGETAT &
menangggalkan
skru kecil
Lampu neon akan
menyala apabila
ada kebocoran
arus elektrik

35. Kegunaan pena ujian:
Pena ujian Pena ujian
Memasang atau membuka
skru kecil.
Mengesan kebocoran
arus elektrik.
DesignedByRodziahAnuar

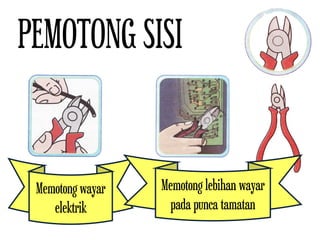

36. PEMOTONG SISI
Memotong wayar
elektrik
Memotong lebihan wayar
pada punca tamatan

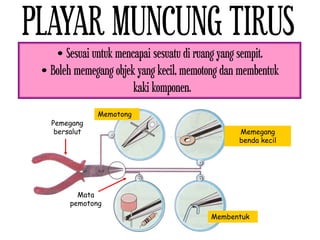

37. PLAYAR MUNCUNG TIRUS
• Sesuai untuk mencapai sesuatu di ruang yang sempit.
• Boleh memegang objek yang kecil, memotong dan membentuk
kaki komponen.
Memotong
Memegang
benda kecil
Membentuk
Pemegang
bersalut
Mata
pemotong

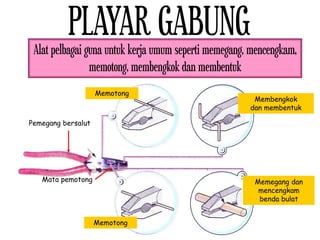

38. Alat pelbagai guna untuk kerja umum seperti memegang, mencengkam,
memotong, membengkok dan membentuk
Memotong
Memotong
Membengkok
dan membentuk
Memegang dan
mencengkam
benda bulat
Pemegang bersalut
Mata pemotong
PLAYAR GABUNG

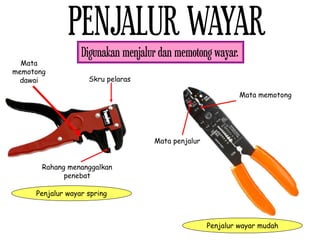

39. Digunakan menjalur dan memotong wayar.
Skru pelaras
Rahang menanggalkan
penebat
Mata
memotong
dawai
Penjalur wayar spring
Mata penjalur
Mata memotong
Penjalur wayar mudah
PENJALUR WAYAR

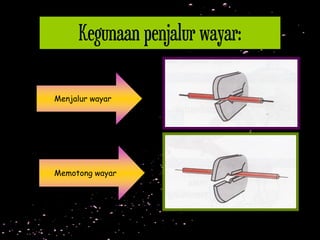

40. Kegunaan penjalur wayar:
Menjalur wayar
Memotong wayar

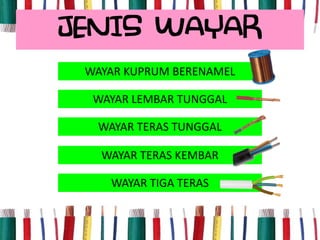

41. JENIS WAYAR
WAYAR KUPRUM BERENAMEL
WAYAR TERAS TUNGGAL
WAYAR LEMBAR TUNGGAL
WAYAR TERAS KEMBAR
WAYAR TIGA TERAS

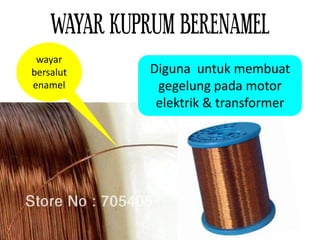

42. WAYAR KUPRUM BERENAMEL
wayar
bersalut
enamel
Diguna untuk membuat
gegelung pada motor
elektrik & transformer

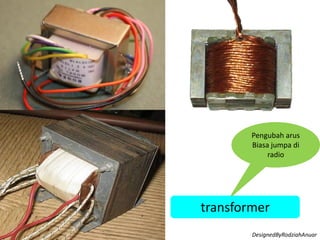

43. Pengubah arus
Biasa jumpa di
radio
transformer
DesignedByRodziahAnuar

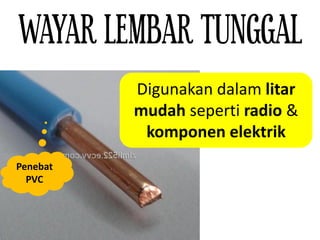

44. WAYAR LEMBAR TUNGGAL
Digunakan dalam litar
mudah seperti radio &
komponen elektrik
Penebat
PVC

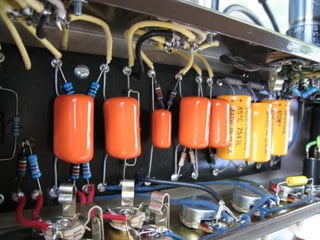

45. WAYAR LEMBAR TUNGGAL
(solid core wire)
Digunakan dalam litar
mudah seperti radio &
komponen elektrik
Penebat
PVC

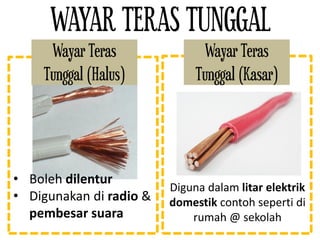

46. WAYAR TERAS TUNGGAL
Wayar Teras
Tunggal (Halus)
Wayar Teras
Tunggal (Kasar)
• Boleh dilentur
• Digunakan di radio &
pembesar suara
Diguna dalam litar elektrik
domestik contoh seperti di
rumah @ sekolah

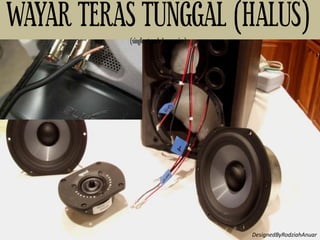

47. WAYAR TERAS TUNGGAL (HALUS)
(single stranded core wire)
• Boleh
dilentur
• Digunakan
di radio &
pembesar
suara
WAYAR TERAS TUNGGAL (HALUS)(single stranded core wire)
DesignedByRodziahAnuar

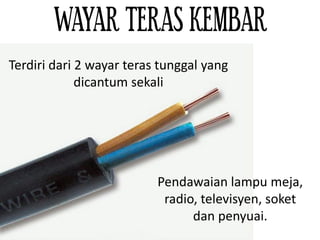

48. WAYAR TERAS KEMBAR
Pendawaian lampu meja,
radio, televisyen, soket
dan penyuai.
Terdiri dari 2 wayar teras tunggal yang
dicantum sekali

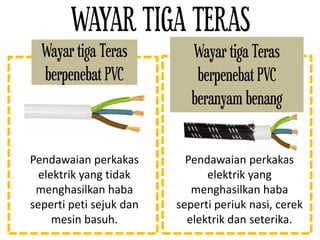

49. WAYAR TIGA TERAS
Wayar tiga Teras
berpenebat PVC
beranyam benang
Wayar tiga Teras
berpenebat PVC
Pendawaian perkakas
elektrik yang
menghasilkan haba
seperti periuk nasi, cerek
elektrik dan seterika.
Pendawaian perkakas
elektrik yang tidak
menghasilkan haba
seperti peti sejuk dan
mesin basuh.

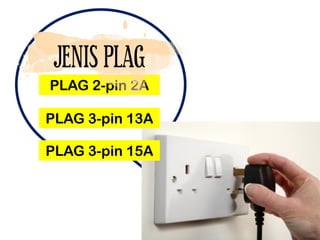

50. PLAG 2-pin 2A
PLAG 3-pin 15A
PLAG 3-pin 13A
JENIS PLAG

51. JENIS PLAG
PLAG 2-pin 2A
PLAG 3-pin 15A
PLAG 3-pin 13A
Semua perkakas
dilengkapi plag
FUNGSI – sambung
peralatan elektrik
dengan soket alir
keluar
Dipasang mengikut
kegunaan & kuasa
alatan
DesignedByRodziahAnuar

52. PLAG 2-pin 2 AMPERE
• Menggunakan
wayar teras kembar
• Ada dua tamatan :
teras hidup (L) &
teras neutral (N)
• Alat : radio,
pencukur elektrik

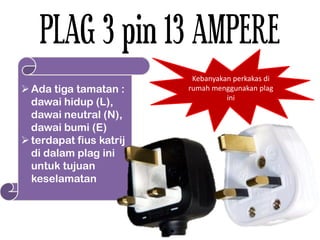

53. PLAG 3 pin 13 AMPERE
Ada tiga tamatan :
dawai hidup (L),
dawai neutral (N),
dawai bumi (E)
terdapat fius katrij
di dalam plag ini
untuk tujuan
keselamatan
Kebanyakan perkakas di
rumah menggunakan plag
ini

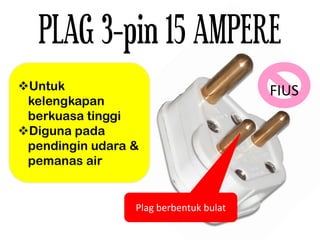

54. PLAG 3-pin 15 AMPERE
Untuk
kelengkapan
berkuasa tinggi
Diguna pada
pendingin udara &
pemanas air
FIUS
Plag berbentuk bulat

55. JENIS FIUS
FIUS
Melindungi litar &
perkakas elektrik
Cegah kemalangan yang
mungkin berlaku akibat
litar pintas
Ukuran fius – Ampere
Apabila arus tinggi, fius
akan lebur dan arus
elektrik terputus
FIUS KARTRIJ
FIUS DAWAI

56. Terdapat 2 jenis fius
Fius katrij
Fius dawai
1. Tiub kecil yang
mempunyai
sesentuh logam di
hujungnya.
2. Tidak boleh
digunakan semula
jika terbakar.
3. Perlu diganti fius
baru dengan ampere
yang sama.
Fius
1. Berbentuk dawai / wayar.
2. Dapat digantikan dengan dawai
yang mempunyai kadaran
ampere sama.

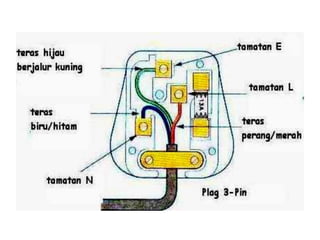

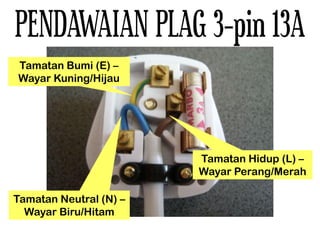

57. PENDAWAIAN PLAG 3-pin 13A
Tamatan Hidup (L) –
Wayar Perang/Merah
Tamatan Neutral (N) –
Wayar Biru/Hitam
Tamatan Bumi (E) –
Wayar Kuning/Hijau

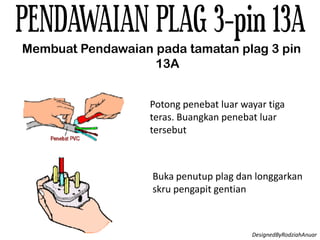

59. Membuat Pendawaian pada tamatan plag 3 pin
13A
Potong penebat luar wayar tiga
teras. Buangkan penebat luar
tersebut
Buka penutup plag dan longgarkan
skru pengapit gentian
PENDAWAIAN PLAG 3-pin 13A
DesignedByRodziahAnuar

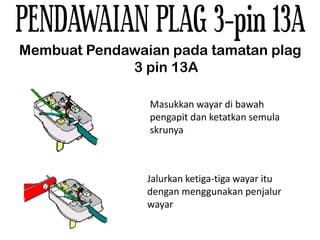

60. Membuat Pendawaian pada tamatan plag
3 pin 13A
Jalurkan ketiga-tiga wayar itu
dengan menggunakan penjalur
wayar
Masukkan wayar di bawah
pengapit dan ketatkan semula
skrunya
PENDAWAIAN PLAG 3-pin 13A

61. Membuat Pendawaian pada tamatan plag
3 pin 13A
Pintalkan ketiga-tiga hujung teras
yang telah dijalur
Pasangkan teras pada tamatan
mengikut kod warna yang
ditetapkan
PENDAWAIAN PLAG 3-pin 13A

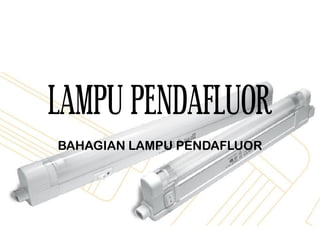

62. LAMPU PENDAFLUOR
BAHAGIAN LAMPU PENDAFLUOR

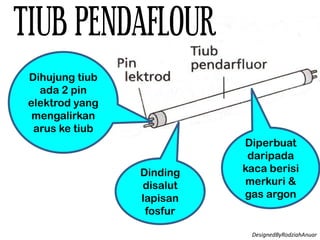

63. Diperbuat
daripada
kaca berisi
merkuri &
gas argon
Dihujung tiub
ada 2 pin
elektrod yang
mengalirkan
arus ke tiub
Dinding
disalut
lapisan
fosfur
TIUB PENDAFLOUR
DesignedByRodziahAnuar

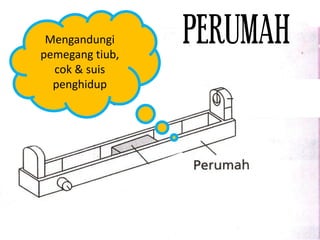

64. PERUMAHMengandungi
pemegang tiub,
cok & suis
penghidup

65. COKBekal voltan
tinggi
Menstabilkan
voltan selepas
lampu menyala

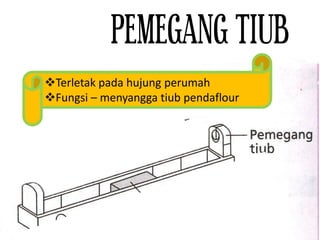

66. PEMEGANG TIUB
Terletak pada hujung perumah
Fungsi – menyangga tiub pendaflour

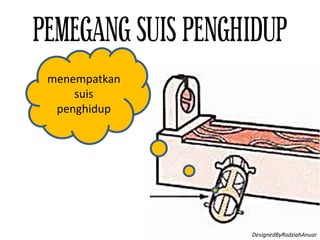

67. PEMEGANG SUIS PENGHIDUP
menempatkan
suis
penghidup
DesignedByRodziahAnuar

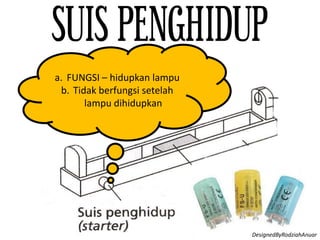

68. SUIS PENGHIDUP
a. FUNGSI – hidupkan lampu
b. Tidak berfungsi setelah
lampu dihidupkan
DesignedByRodziahAnuar

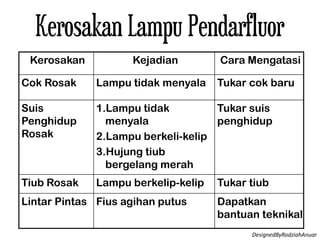

69. Kerosakan Kejadian Cara Mengatasi
Cok Rosak Lampu tidak menyala Tukar cok baru
Suis
Penghidup
Rosak
1.Lampu tidak
menyala
2.Lampu berkeli-kelip
3.Hujung tiub
bergelang merah
Tukar suis
penghidup
Tiub Rosak Lampu berkelip-kelip Tukar tiub
Lintar Pintas Fius agihan putus Dapatkan
bantuan teknikal
Kerosakan Lampu Pendarfluor
DesignedByRodziahAnuar
