AWSの様々なアーキテクチャ
- 1. Who am I? 亀田 治伸 （Harunobu Kameda) Facebook : facebook.com/harunobu.kameda/ Github : github.com/harunobukameda/ Sr. Evangelist Amazon Web Services
- 2. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. アーキテクチャよもやま話
- 3.
- 4.

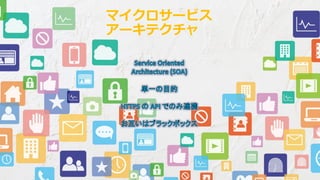

- 5.

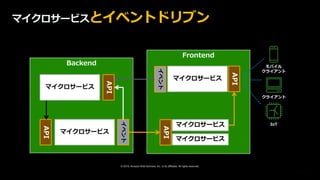

- 6. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. Frontend Backend マイクロサービス API API マイクロサービス マイクロサービス イベント API マイクロサービス イベント API マイクロサービス モバイル クライアント クライアント IoT マイクロサービスとイベントドリブン
- 7. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. API マイクロサービス イベント API マイクロサービス モバイル クライアント クライアント IoT マイクロサービスとイベントドリブン Serverless Computing

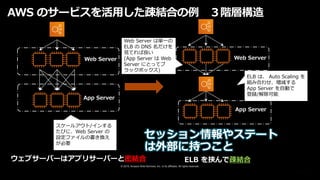

- 8. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. AWS のサービスを活用した疎結合の例 ３階層構造 ウェブサーバーはアプリサーバーと密結合 Web Server App Server ELB を挟んで疎結合に Web Server App Server ELB ELB は、 Auto Scaling を 組み合わせ、増減する App Server を自動で 登録/解除可能 Web Server は単一の ELB の DNS 名だけを 見てれば良い (App Server は Web Server にとってブ ラックボックス) スケールアウト/インする たびに、Web Server の 設定ファイルの書き換え が必要

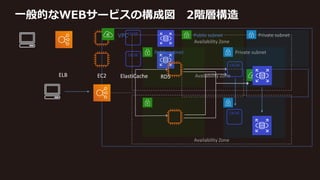

- 9. VPC Public subnet Availability Zone Privatesubnet 一般的なWEBサービスの構成図 2階層構造 VPC Public subnet Availability Zone Availability Zone Private subnet ELB EC2 ElastiCache RDS

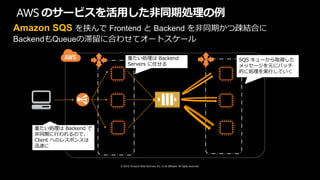

- 10. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. AWS のサービスを活用した非同期処理の例 Amazon SQS を挟んで Frontend と Backend を非同期かつ疎結合に BackendもQueueの滞留に合わせてオートスケール Frontend Servers ELB Client 重たい処理は Backend Servers に任せる Sticky Session Backend Servers SQS キューから取得した メッセージを元にバッチ 的に処理を実行していく 重たい処理は Backend で 非同期に行われるので、 Client へのレスポンスは 迅速に Amazon SQS Queue

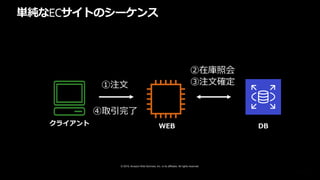

- 11. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. 単純なECサイトのシーケンス クライアント WEB DB

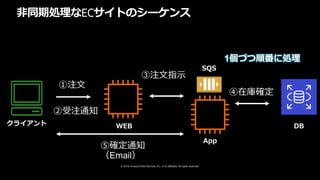

- 12. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. 非同期処理なECサイトのシーケンス クライアント WEB DB App SQS

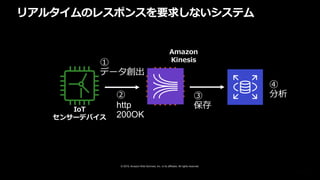

- 13. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. リアルタイムのレスポンスを要求しないシステム IoT センサーデバイス Amazon Kinesis

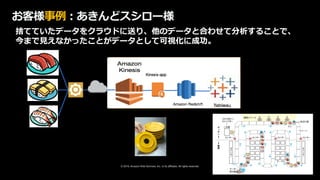

- 14. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. お客様事例：あきんどスシロー様 捨てていたデータをクラウドに送り、他のデータと合わせて分析することで、 今まで見えなかったことがデータとして可視化に成功。
- 15. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. Data Lake アーキテクチャ
- 16. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. データは企業の重要な資産に 常時インターネット に接続 大量の構造化・ 非構造化データ 機械学習 ディープラーニング

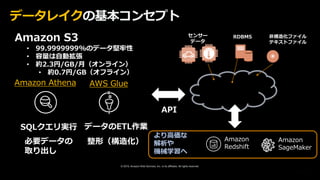

- 17. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. センサー データ 非構造化ファイル テキストファイル RDBMS データレイクの基本コンセプト Amazon S3 • 99.9999999%のデータ堅牢性 • 容量は自動拡張 • 約2.3円/GB/月（オンライン） • 約0.7円/GB（オフライン） API SQLクエリ実行 必要データの 取り出し Amazon Athena AWS Glue データのETL作業 整形（構造化） より高価な 解析や 機械学習へ Amazon Redshift Amazon SageMaker
- 18. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. Amazon Greengrass エッジコンピューティングモジュール

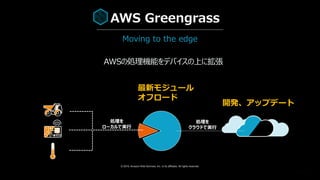

- 19. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. AWSの処理機能をデバイスの上に拡張 処理を クラウドで実行 処理を ローカルで実行 Moving to the edge AWS Greengrass 開発、アップデート 最新モジュール オフロード

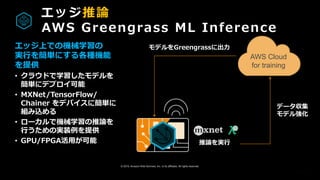

- 20. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. エッジ推論 AWS Greengrass ML Inference エッジ上での機械学習の 実行を簡単にする各種機能 を提供 • クラウドで学習したモデルを 簡単にデプロイ可能 • MXNet/TensorFlow/ Chainer をデバイスに簡単に 組み込める • ローカルで機械学習の推論を 行うための実装例を提供 • GPU/FPGA活用が可能 モデルをGreengrassに出力 データ収集 モデル強化 推論を実行 AWS Cloud for training

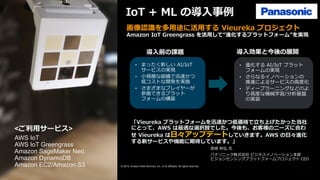

- 21. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. 画像認識を多用途に活用する Vieureka プロジェクト Amazon IoT Greengrass を活用して“進化するプラットフォーム”を実現 • まったく新しい AI/IoT サービスの実現 • 小規模な組織で迅速かつ 低コストな開発を実施 • さまざまなプレイヤーが 参画できるプラット フォームの構築 • 進化する AI/IoT プラット フォームの実現 • さらなるイノベーションの 推進によるサービスの高度化 • ディープラーニングなどのよ り高度な機械学習/分析基盤 の実装 「Vieureka プラットフォームを迅速かつ低価格で立ち上げたかった当社 にとって、AWS は最適な選択肢でした。今後も、お客様のニーズに合わ せ Vieureka は日々アップデートしていきます。AWS の日々進化 する新サービスや機能に期待しています。」 宮崎 秋弘 氏 パナソニック株式会社 ビジネスイノベーション本部 ビジョンセンシングプラットフォームプロジェクト CEO <ご利用サービス> AWS IoT AWS IoT Greengrass Amazon SageMaker Neo Amazon DynamoDB Amazon EC2/Amazon S3 導入前の課題 導入効果と今後の展開 IoT + ML の導入事例
- 22. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. Database Freedom

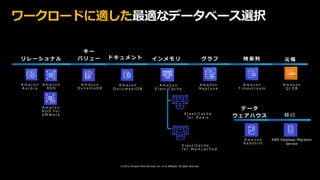

- 23. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. A m a z o n D y n a m o D B キ ー バ リ ュ ー イ ン メ モ リ グ ラ フリ レ ー シ ョ ナ ル A m a z o n R D S A m a z o n Q L D B 元 帳時 系 列 A m a z o n T i m e s t r e a m A m a z o n A u r o r a A m a z o n D o c u m e n t D B ド キ ュ メ ン ト A m a z o n N e p t u n e A m a z o n E l a s t i C a c h e A m a z o n R D S f o r V M W a r e E l a s t i C a c h e f o r R e d i s E l a s t i C a c h e f o r M e m c a c h e d A m a z o n R e d s h i f t デ ー タ ウ ェ ア ハ ウ ス 移 行 AWS Database Migration Service ワークロードに適した最適なデータベース選択

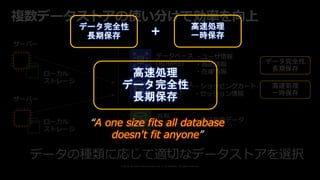

- 24. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. データの種類に応じて適切なデータストアを選択 サーバー ローカル ストレージ サーバー ローカル ストレージ 共有 ストレージ データベース (RDBMS) データベース (NoSQL) ・ショッピングカート ・セッション情報 ・ユーザ情報 ・商品情報 ・在庫情報 ・商品画像データ 複数データストアの使い分けで効率を向上 “A one size fits all database doesn't fit anyone”

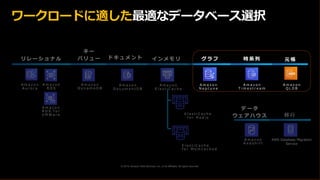

- 25. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. A m a z o n D y n a m o D B キ ー バ リ ュ ー イ ン メ モ リ グ ラ フリ レ ー シ ョ ナ ル A m a z o n R D S A m a z o n Q L D B 元 帳時 系 列 A m a z o n T i m e s t r e a m A m a z o n A u r o r a A m a z o n D o c u m e n t D B ド キ ュ メ ン ト A m a z o n N e p t u n e A m a z o n E l a s t i C a c h e A m a z o n R D S f o r V M W a r e E l a s t i C a c h e f o r R e d i s E l a s t i C a c h e f o r M e m c a c h e d A m a z o n R e d s h i f t デ ー タ ウ ェ ア ハ ウ ス 移 行 AWS Database Migration Service ワークロードに適した最適なデータベース選択

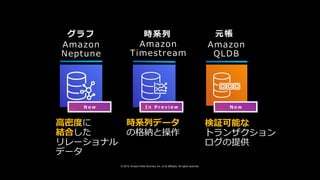

- 26. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. グラフ Amazon QLDB 元帳時系列 Amazon Timestream Amazon Neptune 高密度 結合 I n P r e v i e wN e w 時系列データ の格納と操作 N e w 検証可能な トランザクション ログの提供
- 27. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. グラフデータベース Graph

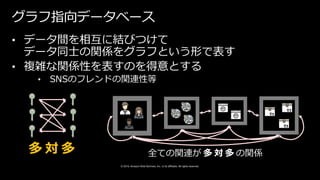

- 28. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. グラフ指向データベース • データ間を相互に結びつけて データ同士の関係をグラフという形で表す • 複雑な関係性を表すのを得意とする • SNSのフレンドの関連性等 多 対 多
- 29. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. ユースケース SNSニュースフィード リコメンデーション 不正検出 Friends Use Play Like Check in Like Connect Read Credit card Product Email address Credit card Known fraud Uses Paid with Uses Paid with Paid with Purchased Approve purchase? Sport Product Purchased Purchased People who also follow sports purchased… Purchased Knows Knows Do you know… Follows Follows Follows

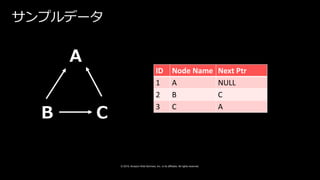

- 30. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. サンプルデータ ID Node Name Next Ptr 1 A NULL 2 B C 3 C A
- 31. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. サンプルデータ その２ ID Node Name Next Ptr 1 A B 2 B C 3 C A 4 B A

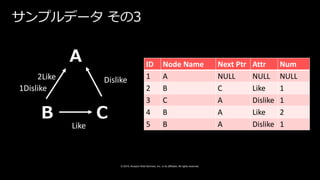

- 32. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. ID Node Name Next Ptr Attr Num 1 A NULL NULL NULL 2 B C Like 1 3 C A Dislike 1 4 B A Like 2 5 B A Dislike 1 サンプルデータ その3
- 33. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. ID Node Name Next Ptr Attr Num 1 A NULL NULL NULL 2 B C Like 1 3 C A Dislike 1 4 B A Like 2 5 B A Dislike 1 サンプルデータ その3

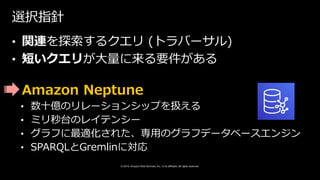

- 34. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. 選択指針 • 関連を探索するクエリ (トラバーサル) • 短いクエリが大量に来る要件がある • Amazon Neptune • 数十億のリレーションシップを扱える • ミリ秒台のレイテンシー • グラフに最適化された、専用のグラフデータベースエンジン • SPARQLとGremlinに対応
- 35. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. 時系列データベース Time-series

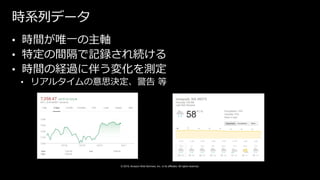

- 36. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. 時系列データ • 時間が唯一の主軸 • 特定の間隔で記録され続ける • 時間の経過に伴う変化を測定 • リアルタイムの意思決定、警告 等
- 37. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. 選択指針 • 時系列データを扱うか • 大量、粒度が小さい、すぐに分析したい • 多数のソース (IoTデバイスなど) からの頻繁に送信されるか • 一定の時間間隔で分析を実行したいか • Amazon Timestream (Public Preview) • RDB の 1/10 のコストで 1,000 倍のパフォーマンス • 一日あたり数兆規模のイベントに対応 • 挿入とクエリを異なる処理階層で実行し、競合を解消
- 38. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. 台帳データベース Ledger
- 39. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. Basics of Block Chain ビザンチン耐性 イミュータブルトランザクション

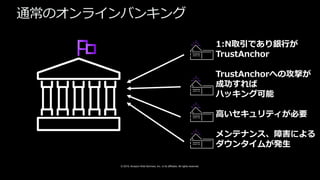

- 40. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. 通常のオンラインバンキング 1:N取引であり銀行が TrustAnchor TrustAnchorへの攻撃が 成功すれば ハッキング可能 高いセキュリティが必要 メンテナンス、障害による ダウンタイムが発生

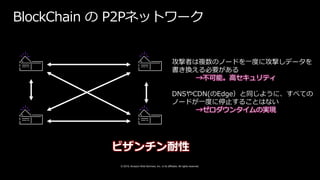

- 41. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. BlockChain の P2Pネットワーク 攻撃者は複数のノードを一度に攻撃しデータを 書き換える必要がある →不可能。高セキュリティ DNSやCDN(のEdge）と同じように、すべての ノードが一度に停止することはない →ゼロダウンタイムの実現 ビザンチン耐性
- 42. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. Block [Chain] x x x x x x

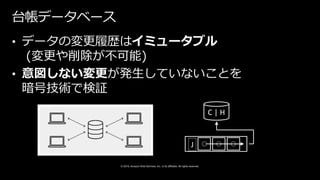

- 43. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. 台帳データベース • データの変更履歴はイミュータブル (変更や削除が不可能) • 意図しない変更が発生していないことを 暗号技術で検証 C | H J

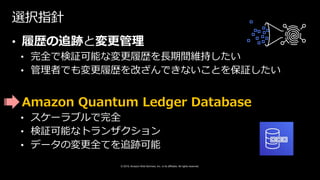

- 44. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. 選択指針 • 履歴の追跡と変更管理 • 完全で検証可能な変更履歴を長期間維持したい • 管理者でも変更履歴を改ざんできないことを保証したい • Amazon Quantum Ledger Database • スケーラブルで完全 • 検証可能なトランザクション • データの変更全てを追跡可能

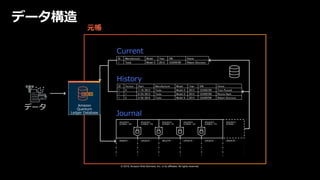

- 45. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. データ構造 ID Manufacturer Model Year VIN Owner 1 Tesla Model S 2012 123456789 Robert Dennison History Current INSERT… UPDATE… DELETE… UPDATE… UPDATE… UPDATE… SEQUENCE NUMBER: 789 SEQUENCE NUMBER: 790 SEQUENCE NUMBER: 791 SEQUENCE NUMBER: 793 SEQUENCE NUMBER: 792 SEQUENCE NUMBER: -- Journal 元帳 データ Amazon Quantum Ledger Database ID Version Start Manufacturer Model Year VIN Owner 1 0 7/16/2012 Tesla Model S 2012 123456789 Traci Russell 1 1 8/03/2013 Tesla Model S 2012 123456789 Ronnie Nash 1 2 9/02/2016 Tesla Model S 2012 123456789 Robert Dennison

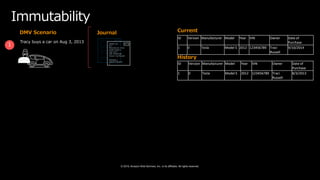

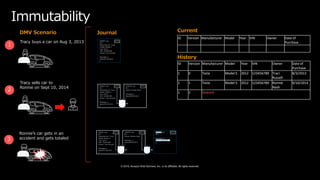

- 46. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. 1 Tracy buys a car on Aug 3, 2013 Journal CurrentDMV Scenario History Immutability ID Version Manufacturer Model Year VIN Owner Date of Purchase 1 0 Tesla Model S 2012 123456789 Traci Russell 8/3/2013 ID Version Manufacturer Model Year VIN Owner Date of Purchase 1 0 Tesla Model S 2012 123456789 Traci Russell 9/10/2014

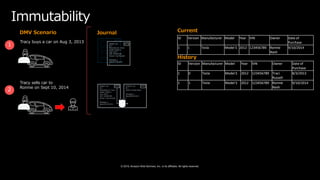

- 47. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. 1 Tracy buys a car on Aug 3, 2013 2 Tracy sells car to Ronnie on Sept 10, 2014 Journal CurrentDMV Scenario Immutability ID Version Manufacturer Model Year VIN Owner Date of Purchase 1 0 Tesla Model S 2012 123456789 Traci Russell 8/3/2013 1 1 Tesla Model S 2012 123456789 Ronnie Nash 9/10/2014 ID Version Manufacturer Model Year VIN Owner Date of Purchase 1 1 Tesla Model S 2012 123456789 Ronnie Nash 9/10/2014 History
- 48. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. 1 Tracy buys a car on Aug 3, 2013 2 Tracy sells car to Ronnie on Sept 10, 2014 Journal CurrentDMV Scenario 3 Ronnie’s car gets in an accident and gets totaled ID Version Manufacturer Model Year VIN Owner Date of Purchase ID Version Manufacturer Model Year VIN Owner Date of Purchase 1 0 Tesla Model S 2012 123456789 Traci Russell 8/3/2013 1 1 Tesla Model S 2012 123456789 Ronnie Nash 9/10/2014 1 2 Deleted Immutability History DELETE DATE: 09/02/2016

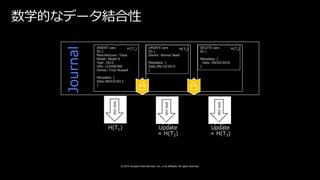

- 49. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. 数学的なデータ結合性 Journal INSERT cars ID:1 Manufacturer: Tesla Model: Model S Year: 2012 VIN: 123456789 Owner: Traci Russell Metadata: { Date:08/03/2013 } H (T1) UPDATE cars ID:1 Owner: Ronnie Nash Metadata: { Date:09/10/2014 } H(T2) DELETE cars ID:1 Metadata: { Date: 09/02/2016 } H(T3) H(T1) H(T1) + Update = H(T2) H(T2) + Update = H(T3)

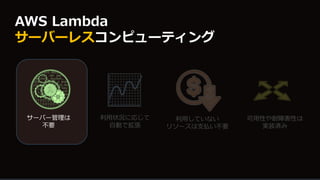

- 50.
- 51.

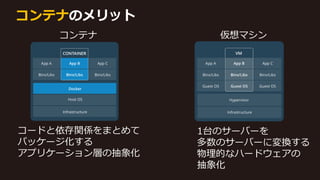

- 52.
- 53.

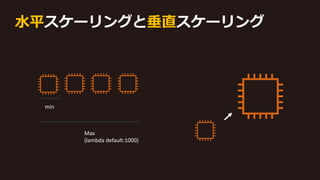

- 54.

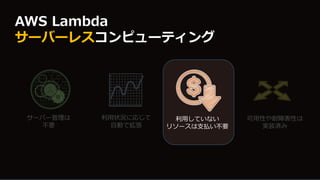

- 55.
- 56.

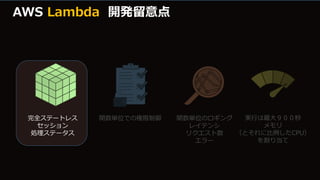

- 57.
- 58.

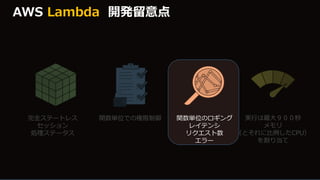

- 59.

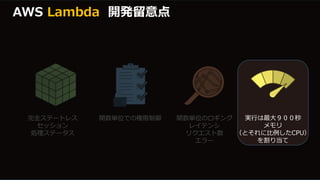

- 60.

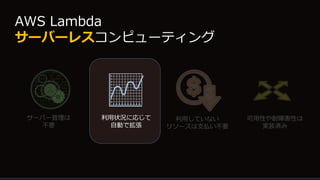

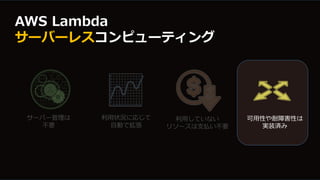

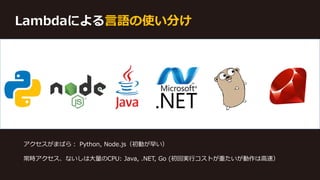

- 61. Lambdaによる言語の使い分け アクセスがまばら： Python, Node.js（初動が早い） 常時アクセス、ないしは大量のCPU:Java, .NET, Go (初回実行コストが重たいが動作は高速）

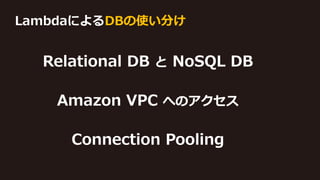

- 62. LambdaによるDBの使い分け Relational DB とNoSQL DB Amazon VPC へのアクセス Connection Pooling

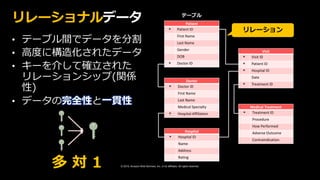

- 63. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. リレーショナルデータ • テーブル間でデータを分割 • 高度に構造化されたデータ • キーを介して確立された リレーションシップ(関係 性) • データの完全性と一貫性 Patient * Patient ID First Name Last Name Gender DOB * Doctor ID Visit * Visit ID * Patient ID * Hospital ID Date * Treatment ID Medical Treatment * Treatment ID Procedure How Performed Adverse Outcome Contraindication Doctor * Doctor ID First Name Last Name Medical Specialty * Hospital Affiliation Hospital * Hospital ID Name Address Rating リレーション 多 対 1
- 64. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. Amazon Relational Database Service (Amazon RDS) 6つのデータベースエンジンから選択できるマネージリレーショナルデータベース 容易な管理 高可用性と永続性 高スケール 高速でセキュア マネージドによる 運用自動化 データレプリケーション、 自動バックアップ、 スナップショット、 自動フェイルオーバー コンピュートと ストレージをスケール可能 SSDストレージのI/O保証、 保存時と通信時の暗号化

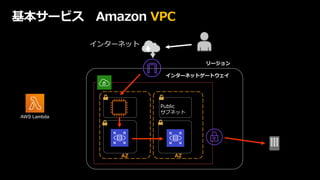

- 65. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. インターネット リージョン AZ AZ インターネットゲートウェイ Public サブネット AWS Lambda 基本サービス Amazon VPC

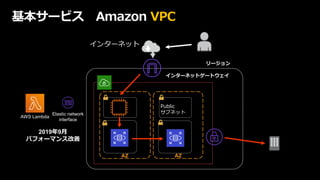

- 66. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. インターネット リージョン AZ AZ インターネットゲートウェイ Public サブネット AWS Lambda Elastic network interface 2019年9月 パフォーマンス改善 基本サービス Amazon VPC
- 67. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. インターネット リージョン AZ AZ インターネットゲートウェイ Public サブネット AWS Lambda Elastic network interface 基本サービス Amazon VPC 2019年12月 Proxy Connection
- 68. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. Amazon DynamoDB Key Value Store Key-value

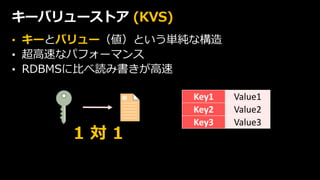

- 69. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. キーバリューストア (KVS) • キーとバリュー（値）という単純な構造 • 超高速なパフォーマンス • RDBMSに比べ読み書きが高速 Key1 Value1 Key2 Value2 Key3 Value3 1 対 1
- 70. © 2019, AmazonWeb Services, Inc. or its affiliates. All rights reserved. 選択指針 • スケーラビリティが求められる • レスポンスタイム 数ミリ秒 が求められる • シンプルなクエリ • Amazon DynamoDB • マルチリージョンマルチマスター構成 • 規模に関係なく、数ミリ秒のレスポンス • 1 日に 10 兆件以上のリクエスト処理可能 • 毎秒 2,000 万件を超えるリクエストをサポート
