1. CORSO DI AUTOCAD
Lezione 3
A cura della prof.ssa Paola Carella

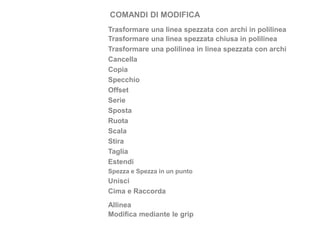

2. COMANDI DI MODIFICA
Trasformare una linea spezzata con archi in polilinea
Trasformare una linea spezzata chiusa in polilinea
Trasformare una polilinea in linea spezzata con archi
Cancella
Copia
Specchio
Offset
Serie
Sposta
Ruota
Scala
Stira
Taglia
Estendi
Spezza e Spezza in un punto
Unisci
Cima e Raccorda
Allinea

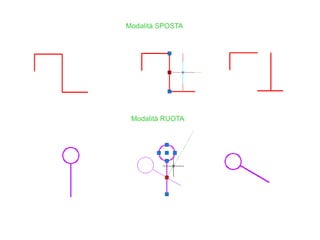

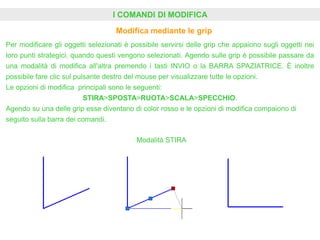

Modifica mediante le grip

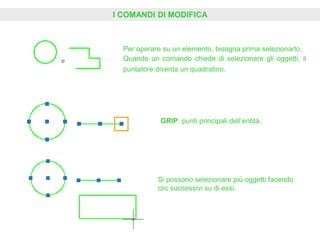

3. I COMANDI DI MODIFICA
Per operare su un elemento, bisogna prima selezionarlo.
Quando un comando chiede di selezionare gli oggetti, il
puntatore diventa un quadratino.
GRIP: punti principali dell’entità.
Si possono selezionare più oggetti facendo
clic successivi su di essi.

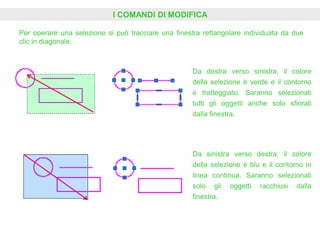

4. I COMANDI DI MODIFICA
Per operare una selezione si può tracciare una finestra rettangolare individuata da due
clic in diagonale.
Da destra verso sinistra, il colore
della selezione è verde e il contorno
è tratteggiato. Saranno selezionati
tutti gli oggetti anche solo sfiorati
dalla finestra.
Da sinistra verso destra, il colore
della selezione è blu e il contorno in
linea continua. Saranno selezionati
solo gli oggetti racchiusi dalla
finestra.

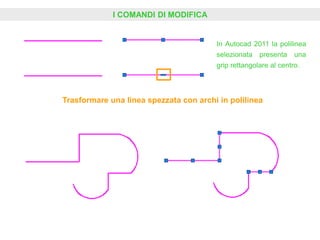

5. I COMANDI DI MODIFICA
Trasformare una linea spezzata con archi in polilinea
In Autocad 2011 la polilinea
selezionata presenta una
grip rettangolare al centro.

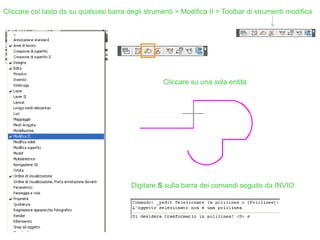

6. Cliccare col tasto ds su qualsiasi barra degli strumenti > Modifica II > Toolbar di strumenti modifica
Cliccare su una sola entità
Digitare S sulla barra dei comandi seguito da INVIO

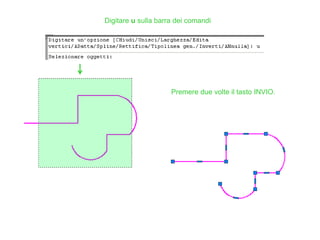

7. Premere due volte il tasto INVIO.
Digitare u sulla barra dei comandi

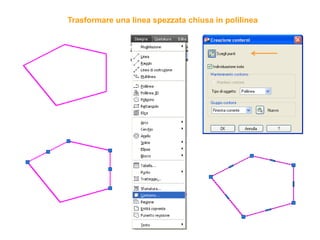

8. Trasformare una linea spezzata chiusa in polilinea

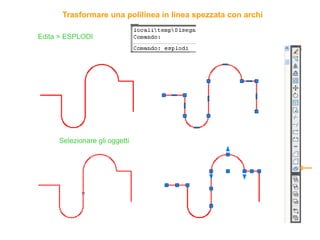

9. Trasformare una polilinea in linea spezzata con archi
Edita > ESPLODI
Selezionare gli oggetti

10. I COMANDI DI MODIFICA

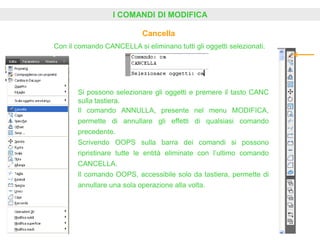

Cancella
Con il comando CANCELLA si eliminano tutti gli oggetti selezionati.
Si possono selezionare gli oggetti e premere il tasto CANC
sulla tastiera.
Il comando ANNULLA, presente nel menu MODIFICA,
permette di annullare gli effetti di qualsiasi comando
precedente.
Scrivendo OOPS sulla barra dei comandi si possono
ripristinare tutte le entità eliminate con l’ultimo comando
CANCELLA.
Il comando OOPS, accessibile solo da tastiera, permette di
annullare una sola operazione alla volta.

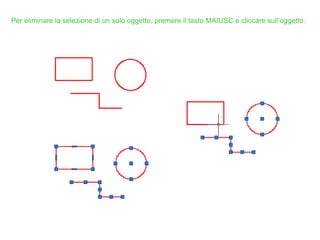

11. Per eliminare la selezione di un solo oggetto, premere il tasto MAIUSC e cliccare sull’oggetto.

12. I COMANDI DI MODIFICA
Copia
Con il comando COPIA si può duplicare un oggetto disegnato all’interno di uno stesso lavoro.
Selezionare gli oggetti e premere il tasto INVIO.

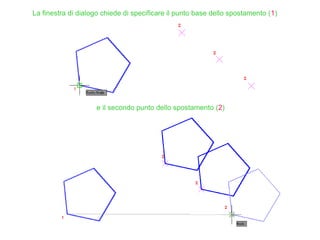

13. La finestra di dialogo chiede di specificare il punto base dello spostamento (1)
e il secondo punto dello spostamento (2)

14. I COMANDI DI MODIFICA

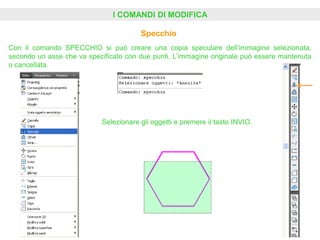

Specchio
Selezionare gli oggetti e premere il tasto INVIO.
Con il comando SPECCHIO si può creare una copia speculare dell’immagine selezionata,
secondo un asse che va specificato con due punti. L’immagine originale può essere mantenuta
o cancellata.

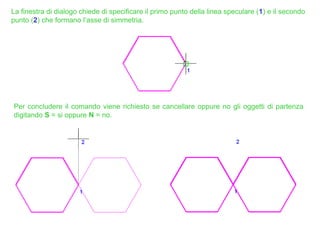

15. La finestra di dialogo chiede di specificare il primo punto della linea speculare (1) e il secondo
punto (2) che formano l’asse di simmetria.
Per concludere il comando viene richiesto se cancellare oppure no gli oggetti di partenza
digitando S = si oppure N = no.

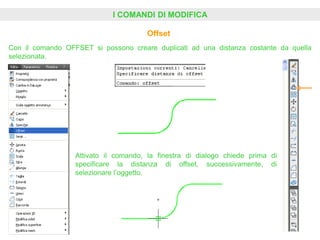

16. I COMANDI DI MODIFICA
Offset
Con il comando OFFSET si possono creare duplicati ad una distanza costante da quella
selezionata.
Attivato il comando, la finestra di dialogo chiede prima di
specificare la distanza di offset, successivamente, di
selezionare l’oggetto.

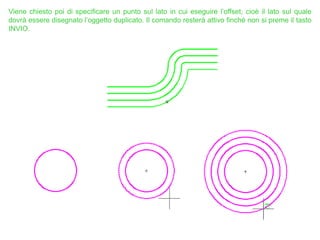

17. Viene chiesto poi di specificare un punto sul lato in cui eseguire l’offset, cioè il lato sul quale
dovrà essere disegnato l’oggetto duplicato. Il comando resterà attivo finché non si preme il tasto
INVIO.

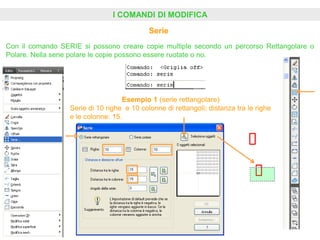

18. I COMANDI DI MODIFICA
Serie
Con il comando SERIE si possono creare copie multiple secondo un percorso Rettangolare o
Polare. Nella serie polare le copie possono essere ruotate o no.
Esempio 1 (serie rettangolare)
Serie di 10 righe e 10 colonne di rettangoli; distanza tra le righe
e le colonne: 15.

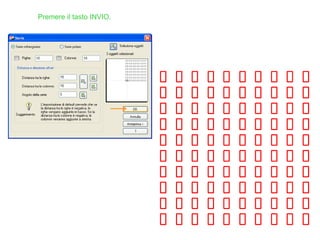

19. Premere il tasto INVIO.

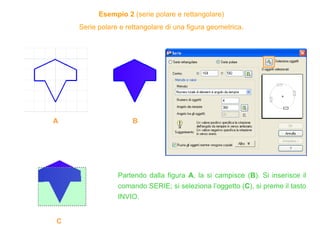

20. Esempio 2 (serie polare e rettangolare)
Serie polare e rettangolare di una figura geometrica.
A B
C
Partendo dalla figura A, la si campisce (B). Si inserisce il
comando SERIE; si seleziona l’oggetto (C), si preme il tasto
INVIO.

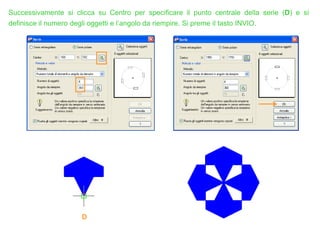

21. D
Successivamente si clicca su Centro per specificare il punto centrale della serie (D) e si
definisce il numero degli oggetti e l’angolo da riempire. Si preme il tasto INVIO.

22. Si crea successivamente la serie rettangolare dall’oggetto come mostrato nell’esempio 1.

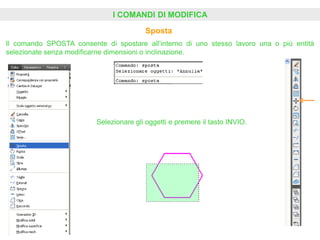

23. I COMANDI DI MODIFICA
Sposta
Il comando SPOSTA consente di spostare all’interno di uno stesso lavoro una o più entità
selezionate senza modificarne dimensioni o inclinazione.
Selezionare gli oggetti e premere il tasto INVIO.

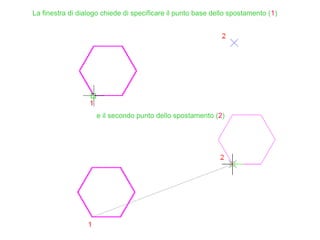

24. La finestra di dialogo chiede di specificare il punto base dello spostamento (1)
e il secondo punto dello spostamento (2)

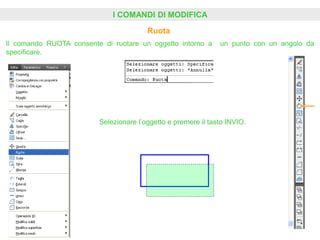

25. I COMANDI DI MODIFICA
Ruota
Il comando RUOTA consente di ruotare un oggetto intorno a un punto con un angolo da
specificare.
Selezionare l’oggetto e premere il tasto INVIO.

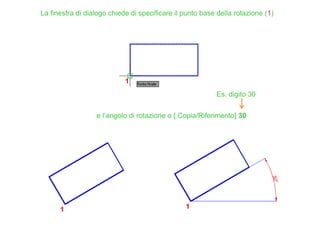

26. La finestra di dialogo chiede di specificare il punto base della rotazione (1)
e l’angolo di rotazione o [ Copia/Riferimento] 30
Es. digito 30

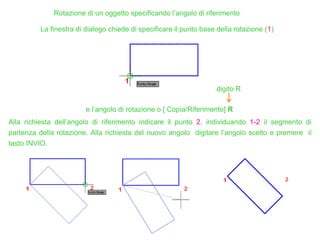

27. Rotazione di un oggetto specificando l’angolo di riferimento
La finestra di dialogo chiede di specificare il punto base della rotazione (1)
e l’angolo di rotazione o [ Copia/Riferimento] R
digito R
Alla richiesta dell’angolo di riferimento indicare il punto 2, individuando 1-2 il segmento di
partenza della rotazione. Alla richiesta del nuovo angolo digitare l’angolo scelto e premere il
tasto INVIO.

28. I COMANDI DI MODIFICA

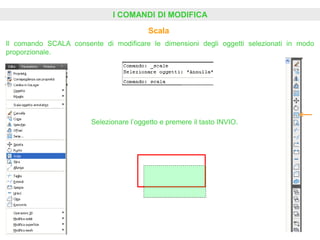

Scala
Il comando SCALA consente di modificare le dimensioni degli oggetti selezionati in modo
proporzionale.
Selezionare l’oggetto e premere il tasto INVIO.

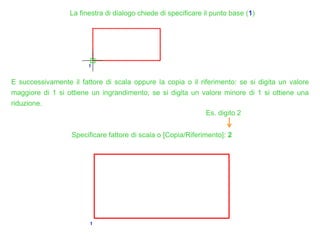

29. La finestra di dialogo chiede di specificare il punto base (1)
E successivamente il fattore di scala oppure la copia o il riferimento: se si digita un valore
maggiore di 1 si ottiene un ingrandimento; se si digita un valore minore di 1 si ottiene una
riduzione.
Specificare fattore di scala o [Copia/Riferimento]: 2
Es. digito 2

30. Con il comando Scala e l’opzione COPIA si mette in scala una copia dell’oggetto selezionato.
Con il comando Scala e l’opzione RIFERIMENTO R si si può scalare un oggetto portandolo ad
una dimensione data.
•Comando SCALA;
•Selezionare gli oggetti da scalare e premere il tasto
INVIO;
•Specificare il punto base (es. il punto 1 del
rettangolo di partenza);
•Digitare R per l’opzione RIFERIMENTO e premere il
tasto INVIO;
•Alla richiesta della lunghezza di riferimento cliccare
sui punti 1 e 2;
•Alla richiesta della nuova lunghezza scegliere il
punto del segmento finale 3 e premere il tasto
INVIO.

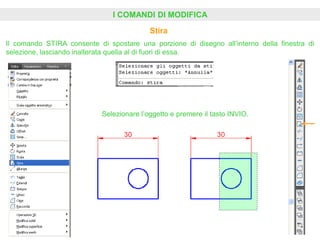

31. I COMANDI DI MODIFICA
Stira
Il comando STIRA consente di spostare una porzione di disegno all’interno della finestra di
selezione, lasciando inalterata quella al di fuori di essa.
Selezionare l’oggetto e premere il tasto INVIO.

32. Alla richiesta di specificare il secondo punto spostare il cursore o digitare la misura dello
spostamento. Es. digito 40
Specificare secondo punto oppure <Utilizza primo punto come spostamento>: 40
La finestra di dialogo chiede di specificare il punto base dello spostamento (1)

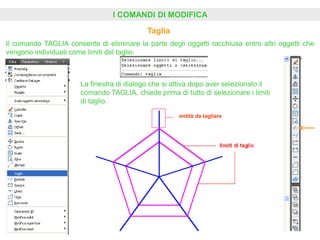

33. I COMANDI DI MODIFICA
Taglia
Il comando TAGLIA consente di eliminare la parte degli oggetti racchiusa entro altri oggetti che
vengono individuati come limiti del taglio.
La finestra di dialogo che si attiva dopo aver selezionato il
comando TAGLIA, chiede prima di tutto di selezionare i limiti
di taglio.
entità da tagliare

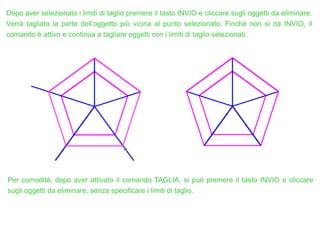

34. Dopo aver selezionato i limiti di taglio premere il tasto INVIO e cliccare sugli oggetti da eliminare.
Verrà tagliata la parte dell’oggetto più vicina al punto selezionato. Finché non si dà INVIO, il
comando è attivo e continua a tagliare oggetti con i limiti di taglio selezionati.
Per comodità, dopo aver attivato il comando TAGLIA, si può premere il tasto INVIO e cliccare
sugli oggetti da eliminare, senza specificare i limiti di taglio.

35. I COMANDI DI MODIFICA

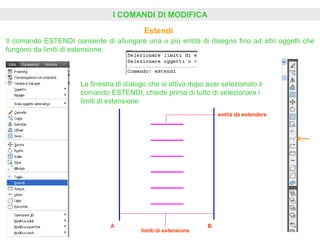

Estendi
Il comando ESTENDI consente di allungare una o più entità di disegno fino ad altri oggetti che
fungono da limiti di estensione.
La finestra di dialogo che si attiva dopo aver selezionato il
comando ESTENDI, chiede prima di tutto di selezionare i
limiti di estensione.
limiti di estensione
entità da estendere

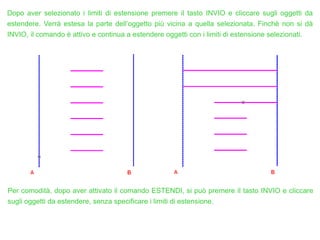

36. Dopo aver selezionato i limiti di estensione premere il tasto INVIO e cliccare sugli oggetti da
estendere. Verrà estesa la parte dell’oggetto più vicina a quella selezionata. Finché non si dà
INVIO, il comando è attivo e continua a estendere oggetti con i limiti di estensione selezionati.
Per comodità, dopo aver attivato il comando ESTENDI, si può premere il tasto INVIO e cliccare
sugli oggetti da estendere, senza specificare i limiti di estensione.

37. I COMANDI DI MODIFICA
Spezza e Spezza in un punto
Il comando SPEZZA consente di eliminare la parte di un’entità compresa tra due punti indicati.
La finestra di dialogo chiede di selezionare l’oggetto e
successivamente di specificare il secondo punto di interruzione.
B
A
A B

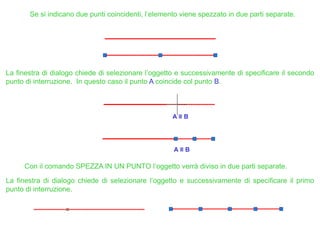

38. Se si indicano due punti coincidenti, l’elemento viene spezzato in due parti separate.
La finestra di dialogo chiede di selezionare l’oggetto e successivamente di specificare il secondo
punto di interruzione. In questo caso il punto A coincide col punto B.
A ≡ B
A ≡ B
Con il comando SPEZZA IN UN PUNTO l’oggetto verrà diviso in due parti separate.
La finestra di dialogo chiede di selezionare l’oggetto e successivamente di specificare il primo
punto di interruzione.

39. I COMANDI DI MODIFICA

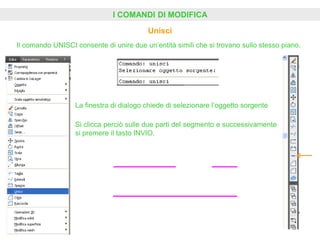

Unisci
Il comando UNISCI consente di unire due un’entità simili che si trovano sullo stesso piano.
La finestra di dialogo chiede di selezionare l’oggetto sorgente
Si clicca perciò sulle due parti del segmento e successivamente
si premere il tasto INVIO.

40. I COMANDI DI MODIFICA

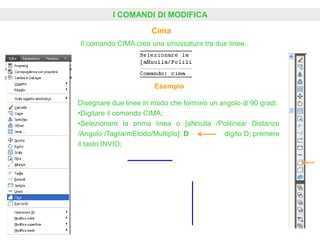

Cima
Il comando CIMA crea una smussatura tra due linee.
Esempio
Disegnare due linee in modo che formino un angolo di 90 gradi.
•Digitare il comando CIMA;
•Selezionare la prima linea o [aNnulla /Polilinea/ Distanze
/Angolo /Taglia/mEtodo/Multiplo]: D digito D; premere
il tasto INVIO;

41. •digitare la prima distanza di cimatura e inserire per esempio il valore di 10 e premere il tasto
INVIO;
•specificare la seconda distanza di cimatura e inserire ancora 10 e premere il tasto INVIO
(possono essere inseriti valori differenti);
•selezionare la prima linea e successivamente, la seconda linea.
Comando CIMA con la funzione angolo.
•Digitare il comando CIMA;
•Selezionare la prima linea o [aNnulla /Polilinea/ Distanze
/Angolo /Taglia/mEtodo/Multiplo]: A digito A; premere il
tasto INVIO.

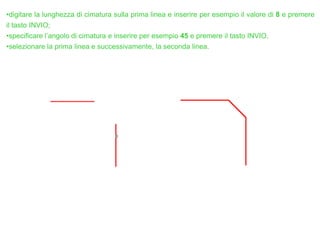

42. •digitare la lunghezza di cimatura sulla prima linea e inserire per esempio il valore di 8 e premere
il tasto INVIO;
•specificare l’angolo di cimatura e inserire per esempio 45 e premere il tasto INVIO.
•selezionare la prima linea e successivamente, la seconda linea.

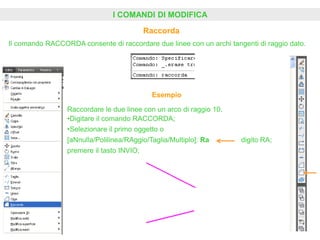

43. I COMANDI DI MODIFICA
Raccorda
Il comando RACCORDA consente di raccordare due linee con un archi tangenti di raggio dato.
Esempio
Raccordare le due linee con un arco di raggio 10.
•Digitare il comando RACCORDA;
•Selezionare il primo oggetto o
[aNnulla/Polilinea/RAggio/Taglia/Multiplo]: Ra digito RA;
premere il tasto INVIO;

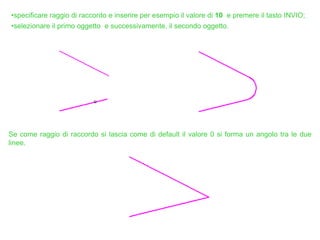

44. •specificare raggio di raccordo e inserire per esempio il valore di 10 e premere il tasto INVIO;
•selezionare il primo oggetto e successivamente, il secondo oggetto.
Se come raggio di raccordo si lascia come di default il valore 0 si forma un angolo tra le due
linee.

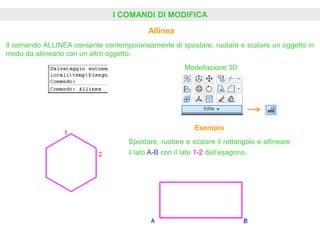

45. I COMANDI DI MODIFICA
Allinea
Modellazione 3D
Il comando ALLINEA consente contemporaneamente di spostare, ruotare e scalare un oggetto in
modo da allinearlo con un altro oggetto.
Esempio
Spostare, ruotare e scalare il rettangolo e allineare
il lato A-B con il lato 1-2 dell’esagono.

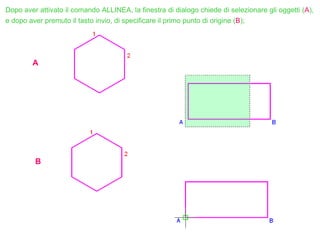

46. Dopo aver attivato il comando ALLINEA, la finestra di dialogo chiede di selezionare gli oggetti (A),
e dopo aver premuto il tasto invio, di specificare il primo punto di origine (B);
A
B

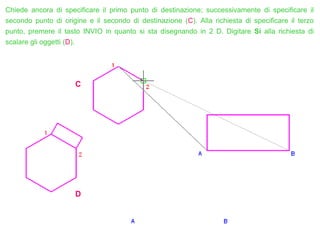

47. Chiede ancora di specificare il primo punto di destinazione; successivamente di specificare il
secondo punto di origine e il secondo di destinazione (C). Alla richiesta di specificare il terzo
punto, premere il tasto INVIO in quanto si sta disegnando in 2 D. Digitare Si alla richiesta di
scalare gli oggetti (D).
C
D

48. I COMANDI DI MODIFICA
Modifica mediante le grip
Per modificare gli oggetti selezionati è possibile servirsi delle grip che appaiono sugli oggetti nei
loro punti strategici, quando questi vengono selezionati. Agendo sulle grip è possibile passare da
una modalità di modifica all'altra premendo i tasti INVIO o la BARRA SPAZIATRICE. È inoltre
possibile fare clic sul pulsante destro del mouse per visualizzare tutte le opzioni.
Le opzioni di modifica principali sono le seguenti:
STIRA>SPOSTA>RUOTA>SCALA>SPECCHIO.
Agendo su una delle grip esse diventano di color rosso e le opzioni di modifica compaiono di
seguito sulla barra dei comandi.
Modalità STIRA

49. Modalità SPOSTA
Modalità RUOTA

50. Modalità SCALA
Modalità SPECCHIO
SPECCHIO opzione Copia
