1. CORSO DI AUTOCAD
Lezione 5
A cura della prof.ssa Paola Carella

2. Tratteggio – Testo - Quote
Tratteggio e sfumatura
Individuazione dell’origine del tratteggio
Tratteggio Associativo
Creazione di tratteggi separati
Riempimento SOLID
Riempimento Sfumato
Inserimento di un tratteggio dalla tavolozza degli
strumenti e modifica dalla tabella delle
proprietà
Testo
Testo multilinea
Modifica dello stile di testo
Riga singola di testo
Allineamento del testo dalla tabella delle proprietà
Quote
Tipi di quote
Parti di una quota
Impostazione di uno stile di quotatura
Modifica dello stile di quota dalla tabella delle proprietà

3. Tratteggio
Lo strumento TRATTEGGIO permette di effettuare una campitura di una zona delimitata da linee
chiuse. Tale campitura può essere effettuata sia con linee di vario tipo e inclinazione, sia con
riempimento solido o sfumato.
Avviato il comando TRATTEGGIO viene visualizzata una finestra
chiamata “Tratteggio e sfumatura” che contiene:
• il tipo di tratteggio desiderato che può essere predefinito, definito
dall’utente o personalizzato
• il tipo di modello che si vuole utilizzare per campire la superficie
che può essere scelto tra moltissime varianti
• il colore da utilizzare per il tratteggio
•Il campione, cioè il modello che si sta per utilizzare
•L’angolo con il quale inclinare il tratteggio
•La scala in cui disegnare il tratteggio, cioè la distanza tra le linee

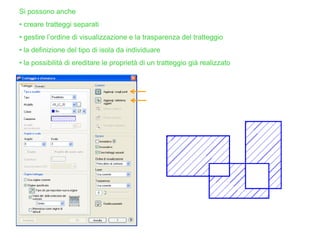

4. Si possono anche
• creare tratteggi separati
• gestire l’ordine di visualizzazione e la trasparenza del tratteggio
• la definizione del tipo di isola da individuare
• la possibilità di ereditare le proprietà di un tratteggio già realizzato

5. Individuazione dell’origine del tratteggio

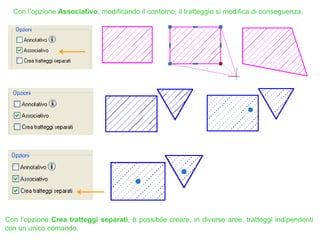

6. Con l’opzione Associativo, modificando il contorno, il tratteggio si modifica di conseguenza.
Con l’opzione Crea tratteggi separati, è possibile creare, in diverse aree, tratteggi indipendenti
con un unico comando.

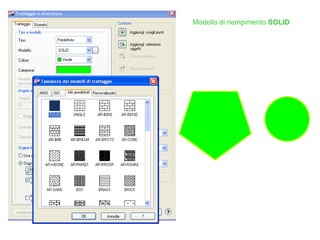

7. Modello di riempimento SOLID

8. Modello di riempimento Sfumato:
un colore; due colori

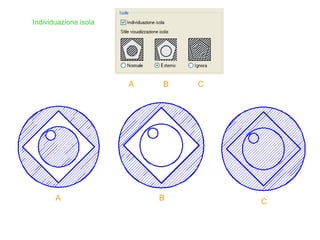

9. A B C
A B C
Individuazione isola

10. Si può inserire un tratteggio dalla tavolozza degli strumenti e modificarlo dalla tabella delle
proprietà.

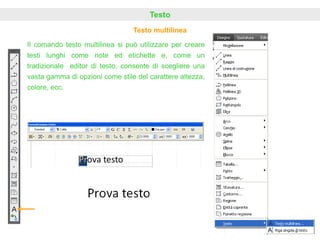

11. Testo
Testo multilinea
Il comando testo multilinea si può utilizzare per creare
testi lunghi come note ed etichette e, come un
tradizionale editor di testo, consente di scegliere una
vasta gamma di opzioni come stile del carattere altezza,
colore, ecc.

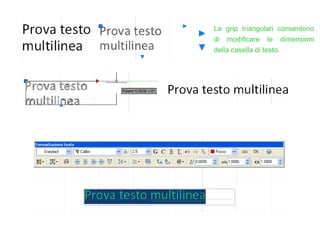

12. Le grip triangolari consentono
di modificare le dimensioni
della casella di testo.

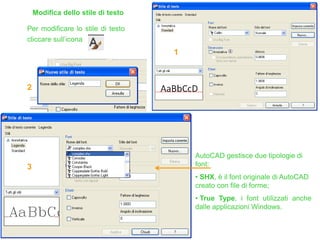

13. Modifica dello stile di testo
Per modificare lo stile di testo
cliccare sull’icona
AutoCAD gestisce due tipologie di
font:
• SHX, è il font originale di AutoCAD
creato con file di forme;
• True Type, i font utilizzati anche
dalle applicazioni Windows.
1
2
3

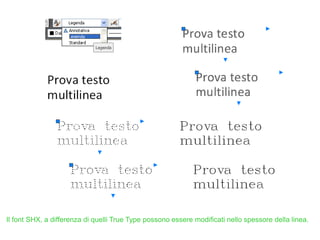

14. Il font SHX, a differenza di quelli True Type possono essere modificati nello spessore della linea.

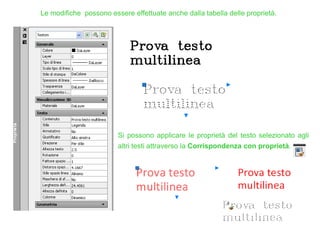

15. Le modifiche possono essere effettuate anche dalla tabella delle proprietà.
Si possono applicare le proprietà del testo selezionato agli
altri testi attraverso la Corrispondenza con proprietà.

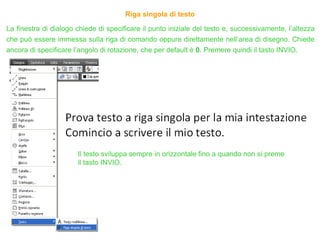

16. Riga singola di testo
La finestra di dialogo chiede di specificare il punto iniziale del testo e, successivamente, l’altezza
che può essere immessa sulla riga di comando oppure direttamente nell’area di disegno. Chiede
ancora di specificare l’angolo di rotazione, che per default è 0. Premere quindi il tasto INVIO.
Il testo sviluppa sempre in orizzontale fino a quando non si preme
il tasto INVIO.

17. Nel testo multilinea la grip quadrata è in alto a sinistra.
Nel testo a riga singola l’unica grip è in basso a sinistra.

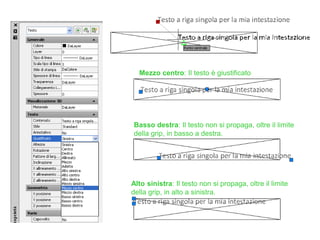

18. Mezzo centro: Il testo è giustificato
Basso destra: Il testo non si propaga, oltre il limite
della grip, in basso a destra.
Alto sinistra: Il testo non si propaga, oltre il limite
della grip, in alto a sinistra.

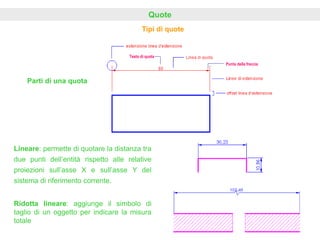

19. Quote
Lineare: permette di quotare la distanza tra
due punti dell’entità rispetto alle relative
proiezioni sull’asse X e sull’asse Y del
sistema di riferimento corrente.
Tipi di quote
Ridotta lineare: aggiunge il simbolo di
taglio di un oggetto per indicare la misura
totale
Parti di una quota
Testo di quota
Punta della freccia

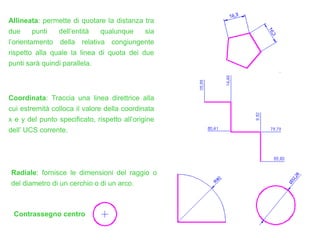

20. Allineata: permette di quotare la distanza tra
due punti dell’entità qualunque sia
l’orientamento della relativa congiungente
rispetto alla quale la linea di quota dei due
punti sarà quindi parallela.
Coordinata: Traccia una linea direttrice alla
cui estremità colloca il valore della coordinata
x e y del punto specificato, rispetto all’origine
dell’ UCS corrente.
Radiale: fornisce le dimensioni del raggio o
del diametro di un cerchio o di un arco.
Contrassegno centro

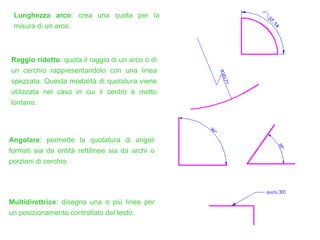

21. Raggio ridotto: quota il raggio di un arco o di
un cerchio rappresentandolo con una linea
spezzata. Questa modalità di quotatura viene
utilizzata nel caso in cui il centro è molto
lontano.
Angolare: permette la quotatura di angoli
formati sia da entità rettilinee sia da archi o
porzioni di cerchio.
Multidirettrice: disegna una o più linee per
un posizionamento controllato del testo.
Lunghezza arco: crea una quota per la
misura di un arco.

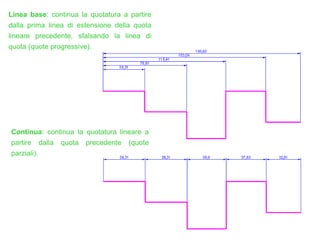

22. Linea base: continua la quotatura a partire
dalla prima linea di estensione della quota
lineare precedente, sfalsando la linea di
quota (quote progressive).
Continua: continua la quotatura lineare a
partire dalla quota precedente (quote
parziali).

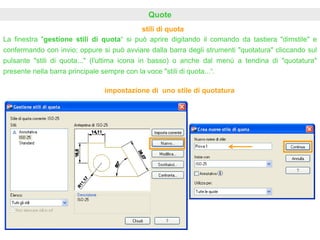

23. stili di quota
Quote
La finestra "gestione stili di quota“ si può aprire digitando il comando da tastiera "dimstile" e
confermando con invio; oppure si può avviare dalla barra degli strumenti "quotatura" cliccando sul
pulsante "stili di quota..." (l'ultima icona in basso) o anche dal menù a tendina di "quotatura"
presente nella barra principale sempre con la voce "stili di quota...“.
impostazione di uno stile di quotatura

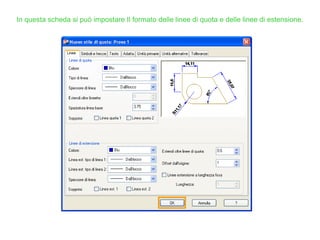

24. In questa scheda si può impostare Il formato delle linee di quota e delle linee di estensione.

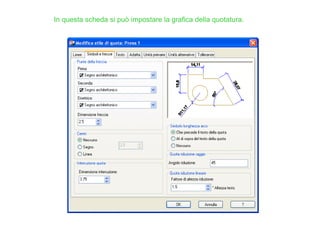

25. In questa scheda si può impostare la grafica della quotatura.

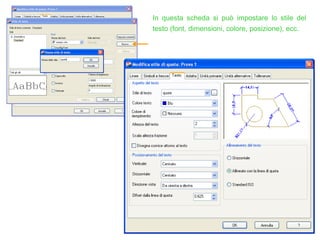

26. In questa scheda si può impostare lo stile del
testo (font, dimensioni, colore, posizione), ecc.

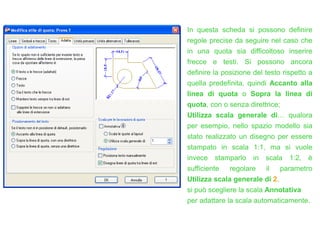

27. In questa scheda si possono definire
regole precise da seguire nel caso che
in una quota sia difficoltoso inserire
frecce e testi. Si possono ancora
definire la posizione del testo rispetto a
quella predefinita, quindi Accanto alla
linea di quota o Sopra la linea di
quota, con o senza direttrice;
Utilizza scala generale di… qualora
per esempio, nello spazio modello sia
stato realizzato un disegno per essere
stampato in scala 1:1, ma si vuole
invece stamparlo in scala 1:2, è
sufficiente regolare il parametro
Utilizza scala generale di 2.
si può scegliere la scala Annotativa
per adattare la scala automaticamente.

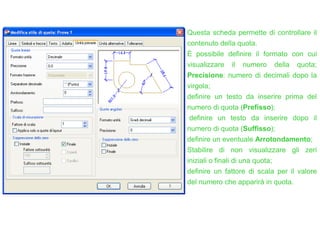

28. Questa scheda permette di controllare il
contenuto della quota.
È possibile definire il formato con cui
visualizzare il numero della quota;
Precisione: numero di decimali dopo la
virgola;
definire un testo da inserire prima del
numero di quota (Prefisso);
definire un testo da inserire dopo il
numero di quota (Suffisso);
definire un eventuale Arrotondamento;
Stabilire di non visualizzare gli zeri
iniziali o finali di una quota;
definire un fattore di scala per il valore
del numero che apparirà in quota.

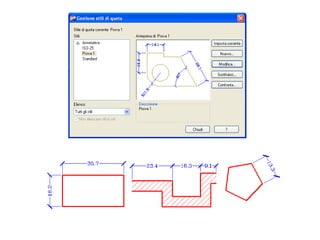

30. Si può modificare lo stile delle quote dalla tabella delle
proprietà, ma è necessario cliccare col tasto ds del mouse
sulla quota modificata e Salvare come nuovo stile se si
vogliono apportare modifiche a tutte le altre quote.
