ActiveResourceモデルによるAPIの隠蔽の怖い話~レスポンスタイムへの致命的影響~ 新宿.rb 27th での発表資料です。 SideCIのリリース当初のアーキテクチャ及びその時に使用していたActiveResourceの話を超てきとうにまとめました。

1. [Confidential] © 2013 Actcat, Inc. 1
モデルによるAPIの隠蔽の怖い話
レスポンスタイムへの致命的影響

2. [Confidential] © 2013 Actcat, Inc.

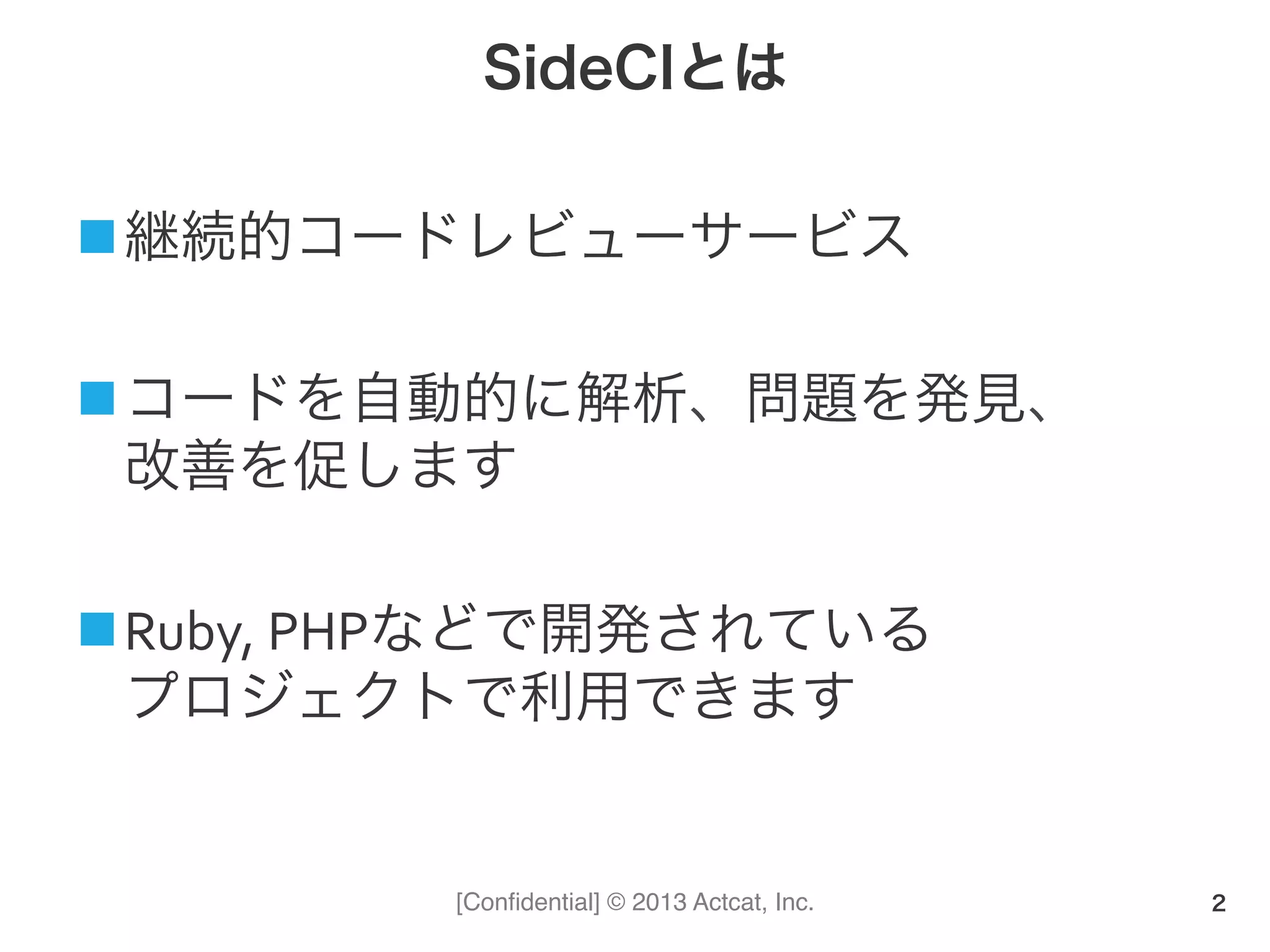

SideCIとは
n 継続的コードレビューサービス
n コードを自動的に解析、問題を発見、
改善を促します
n Ruby,
PHPなどで開発されている
プロジェクトで利用できます
2

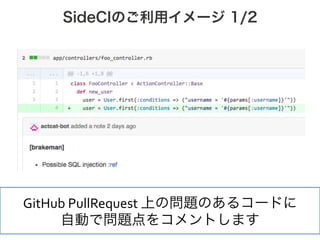

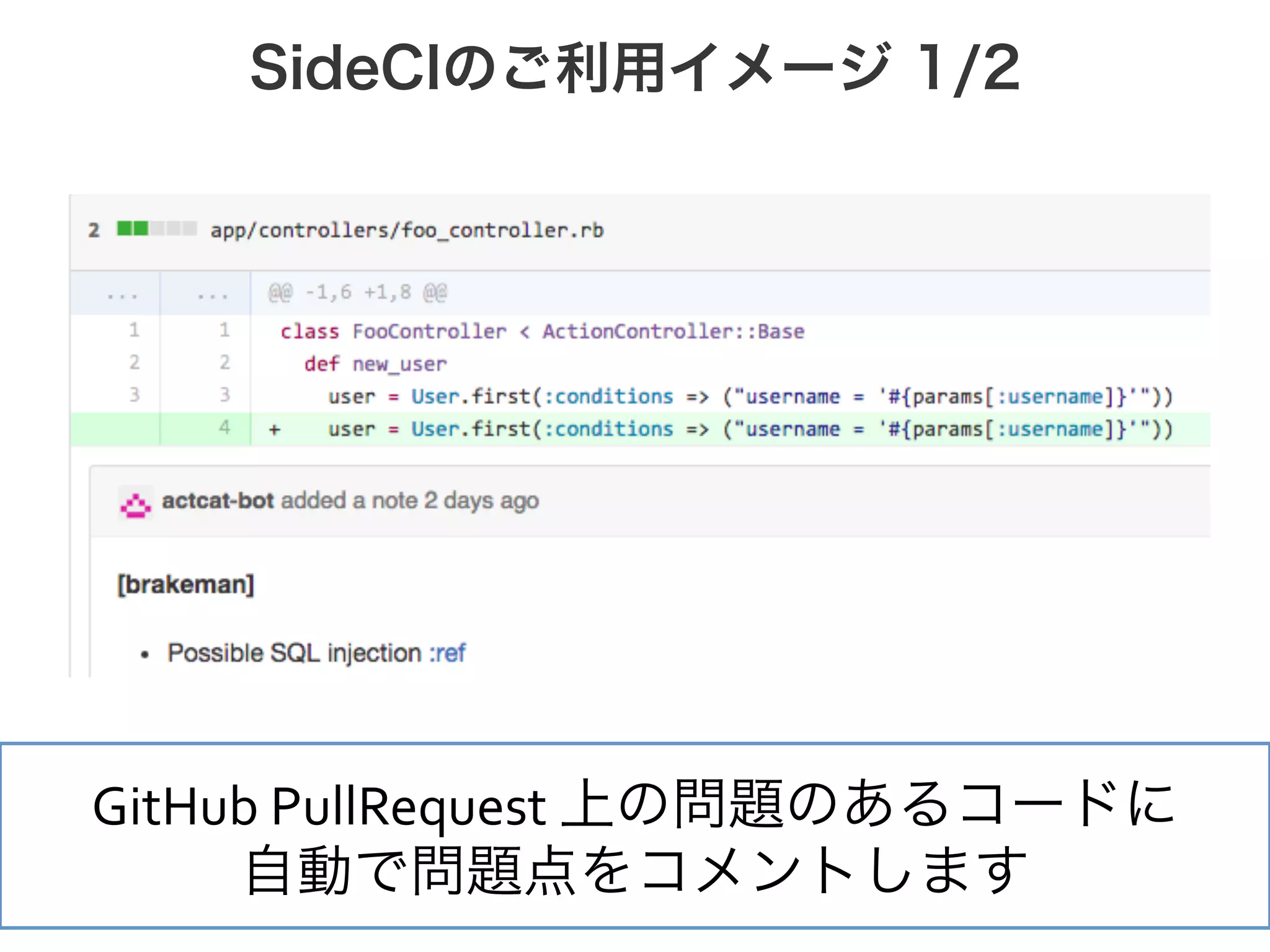

3. [Confidential] © 2013 Actcat, Inc.
SideCIのご利用イメージ 1/2
3
GitHub
PullRequest
上の問題のあるコードに
自動で問題点をコメントします

4. [Confidential] © 2013 Actcat, Inc.

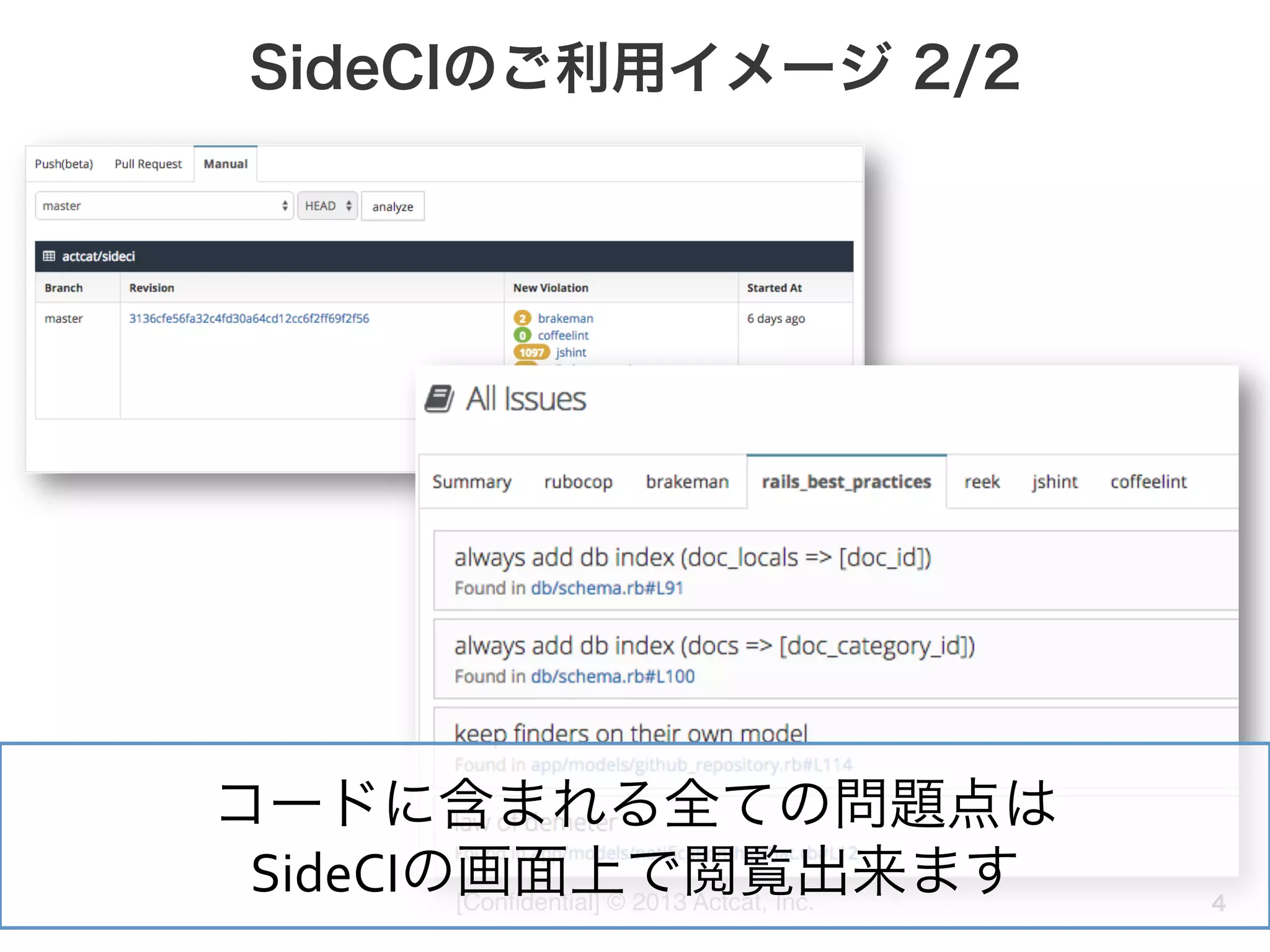

SideCIのご利用イメージ 2/2
4
コードに含まれる全ての問題点は
SideCIの画面上で閲覧出来ます

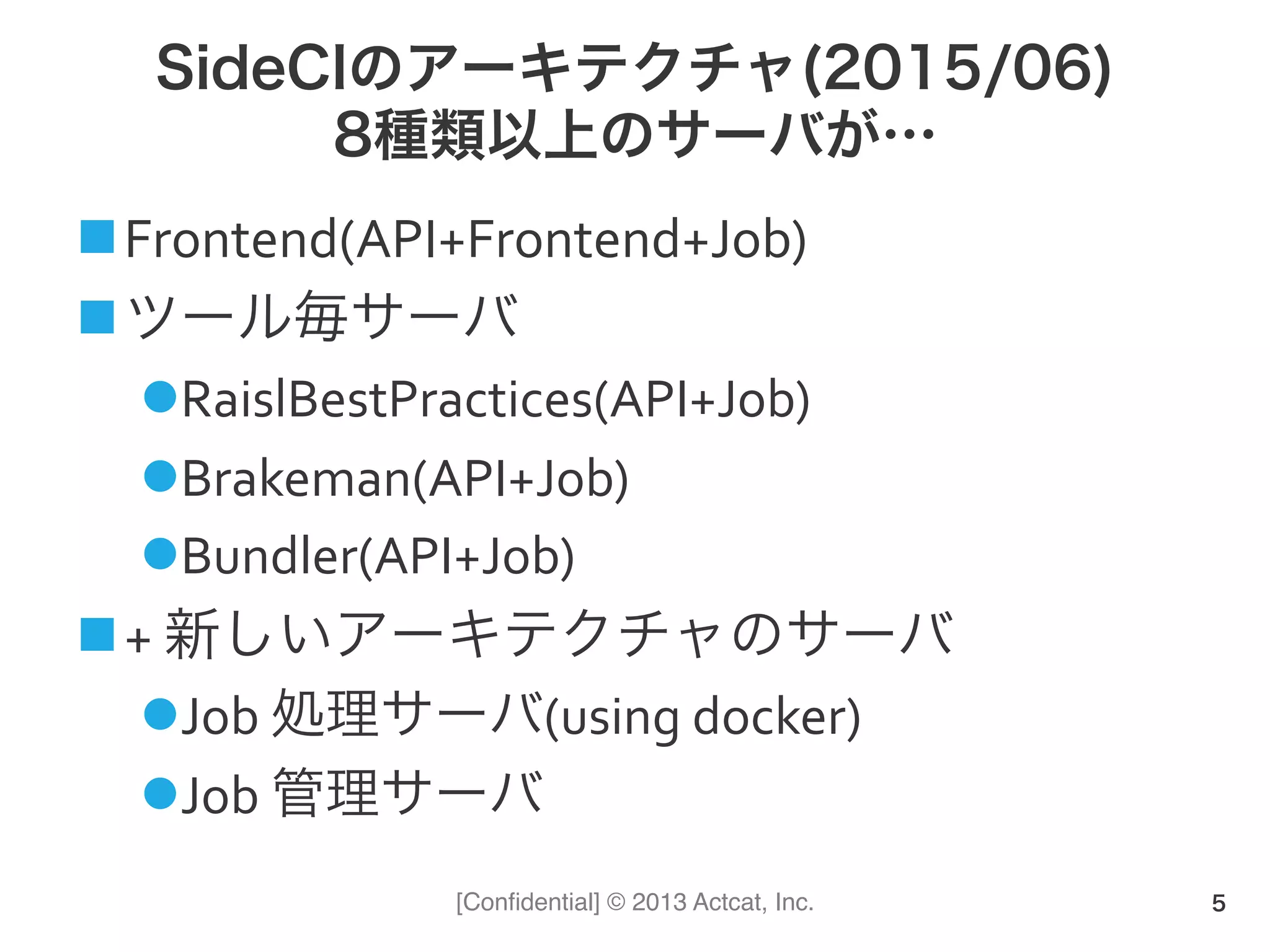

5. [Confidential] © 2013 Actcat, Inc.
SideCIのアーキテクチャ(2015/06)
8種類以上のサーバが…
n Frontend(API+Frontend+Job)
n ツール毎サーバ
l RaislBestPractices(API+Job)
l Brakeman(API+Job)
l Bundler(API+Job)
n +
新しいアーキテクチャのサーバ
l Job
処理サーバ(using
docker)
l Job
管理サーバ
5

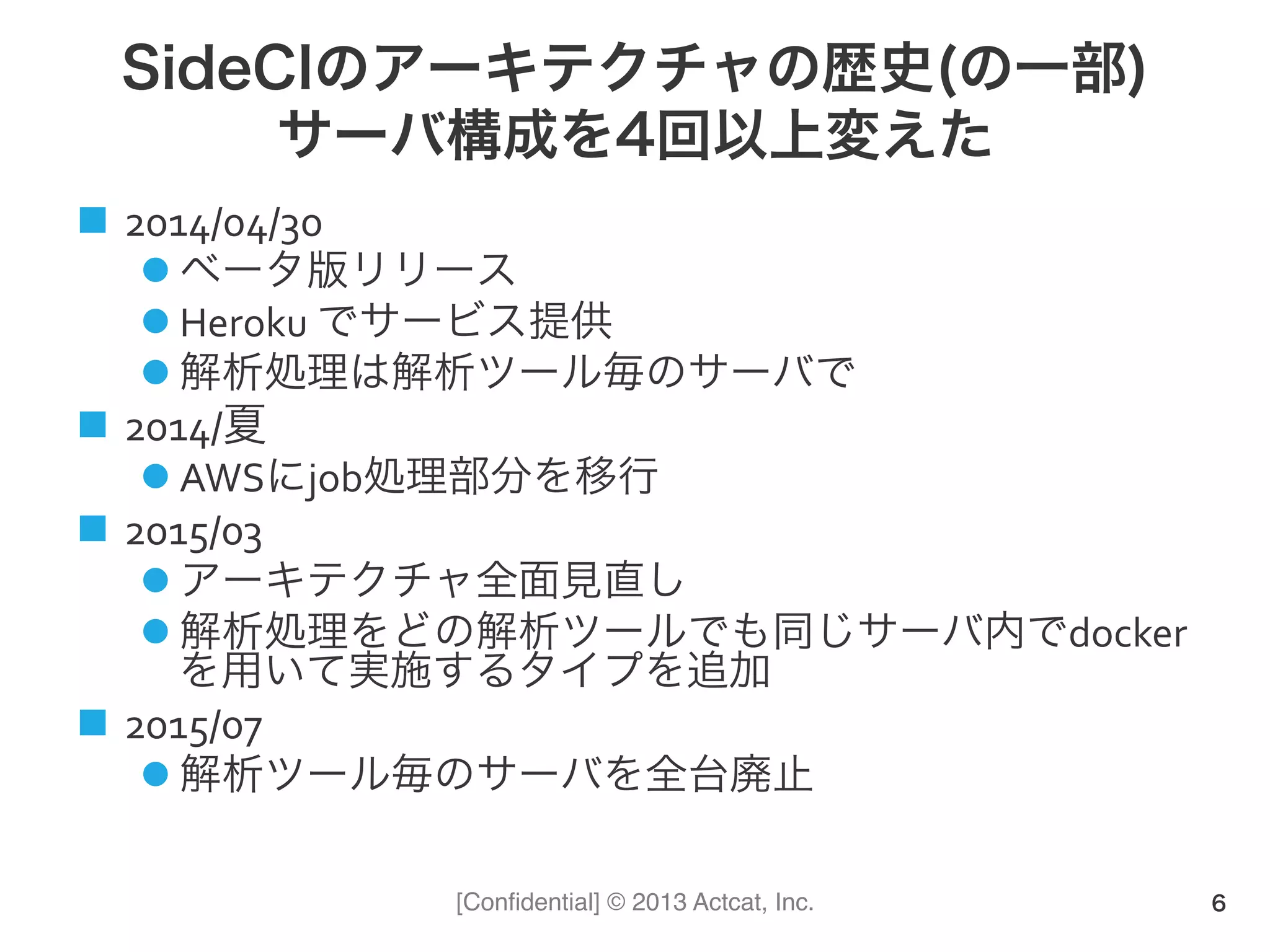

6. [Confidential] © 2013 Actcat, Inc.

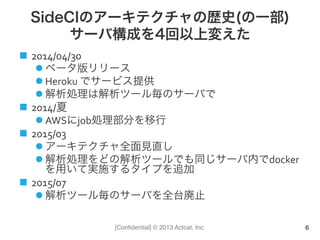

SideCIのアーキテクチャの歴史(の一部)
サーバ構成を4回以上変えた
n 2014/04/30
l ベータ版リリース
l Heroku
でサービス提供
l 解析処理は解析ツール毎のサーバで
n 2014/夏
l AWSにjob処理部分を移行
n 2015/03
l アーキテクチャ全面見直し
l 解析処理をどの解析ツールでも同じサーバ内でdocker
を用いて実施するタイプを追加
n 2015/07
l 解析ツール毎のサーバを全台廃止
6

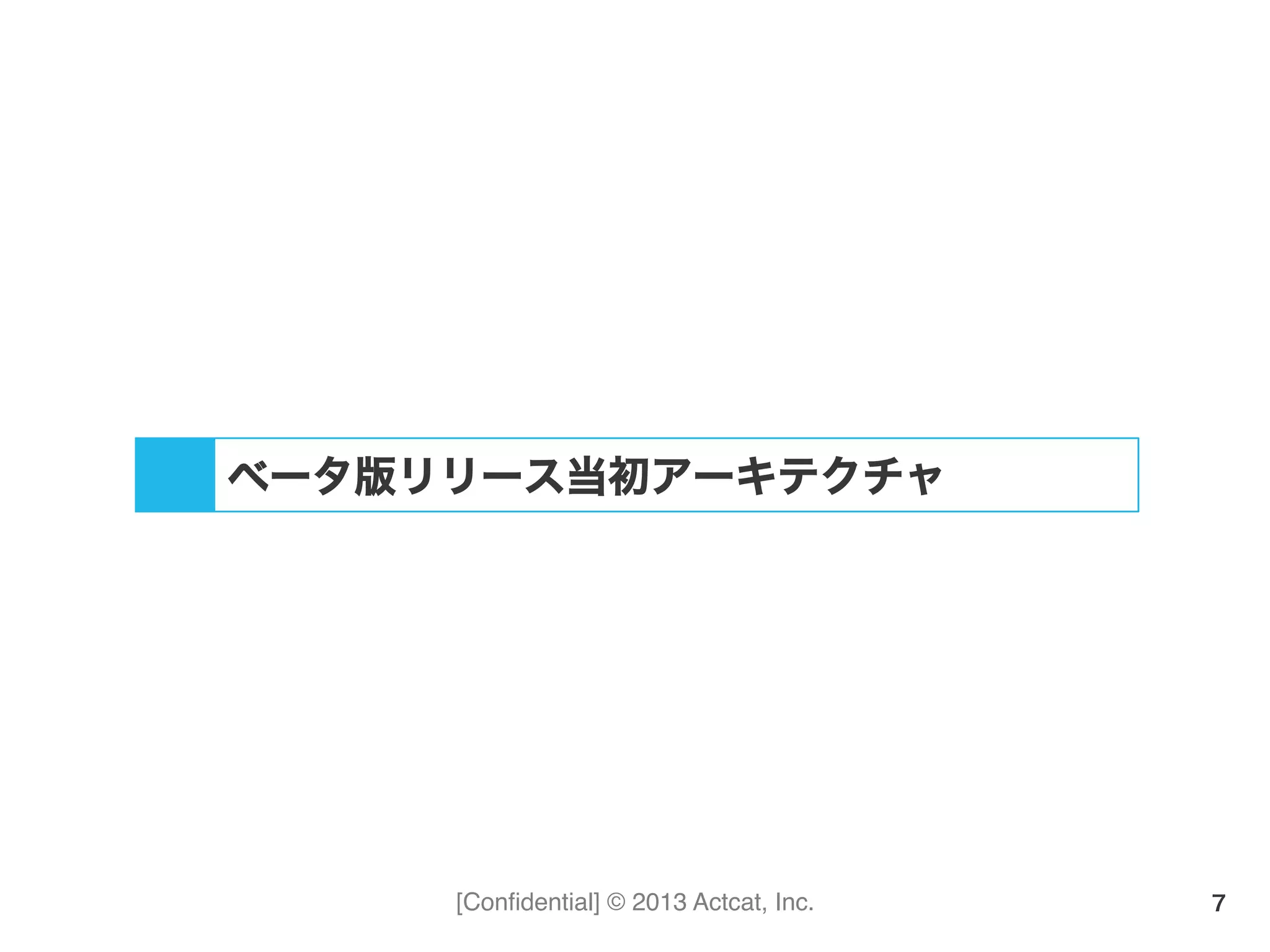

7. [Confidential] © 2013 Actcat, Inc. 7
ベータ版リリース当初アーキテクチャ

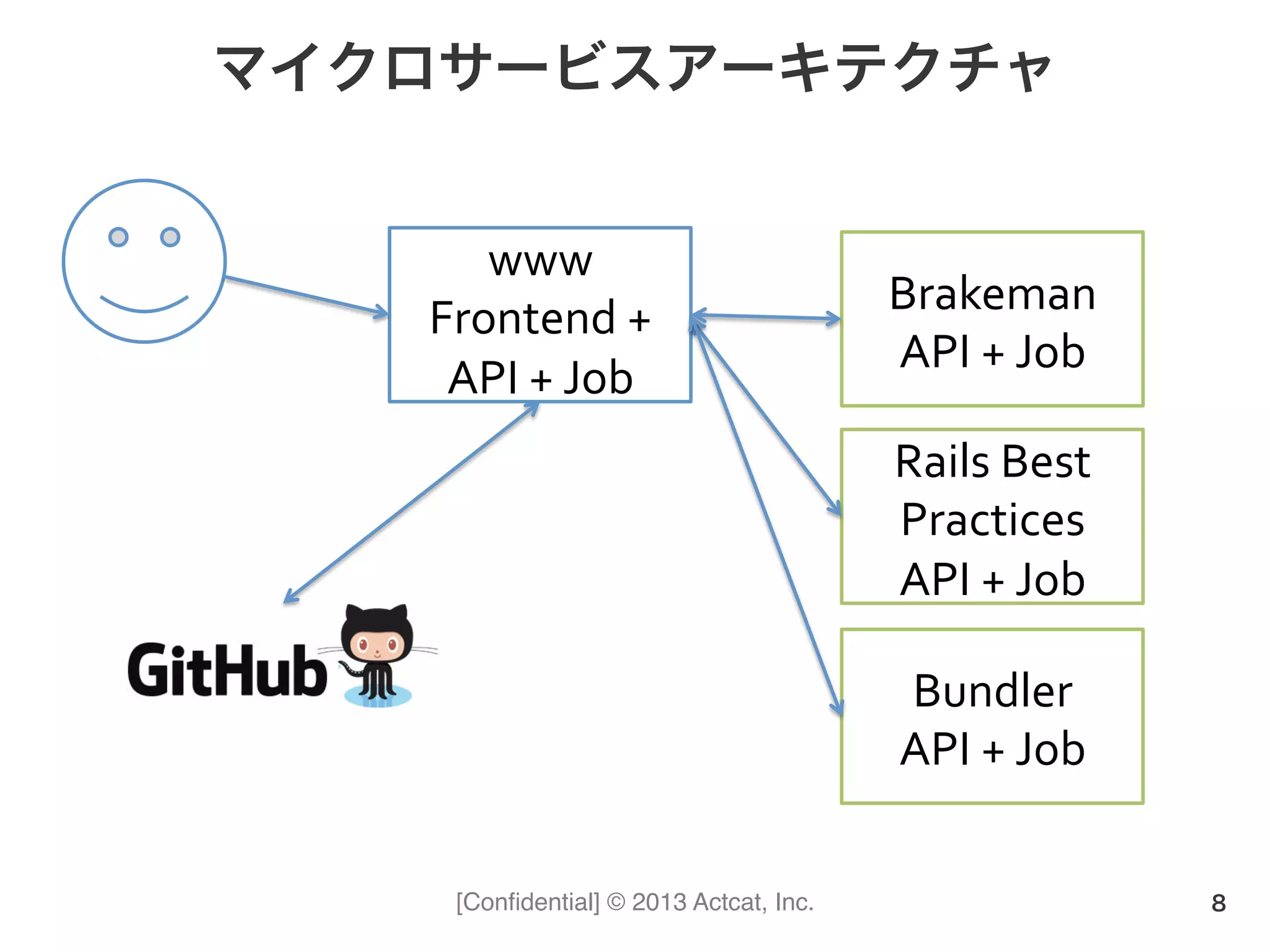

8. [Confidential] © 2013 Actcat, Inc.
マイクロサービスアーキテクチャ
8
www
Frontend
+
API
+
Job
Brakeman
API
+
Job
Rails
Best
Practices
API
+
Job
Bundler
API
+
Job

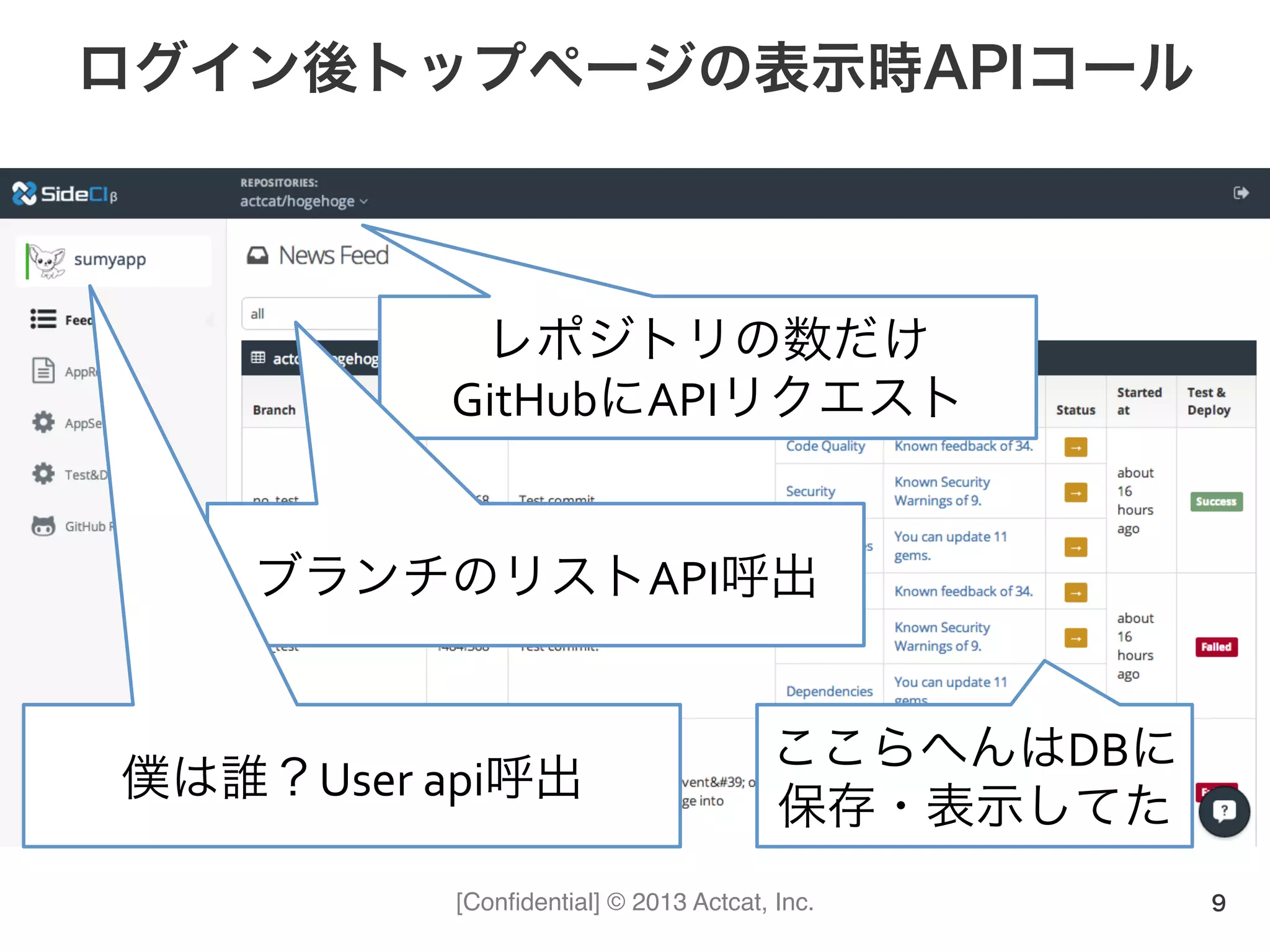

9. [Confidential] © 2013 Actcat, Inc.
ログイン後トップページの表示時APIコール
9
レポジトリの数だけ
GitHubにAPIリクエスト
ブランチのリストAPI呼出
僕は誰？User
api呼出
ここらへんはDBに
保存・表示してた

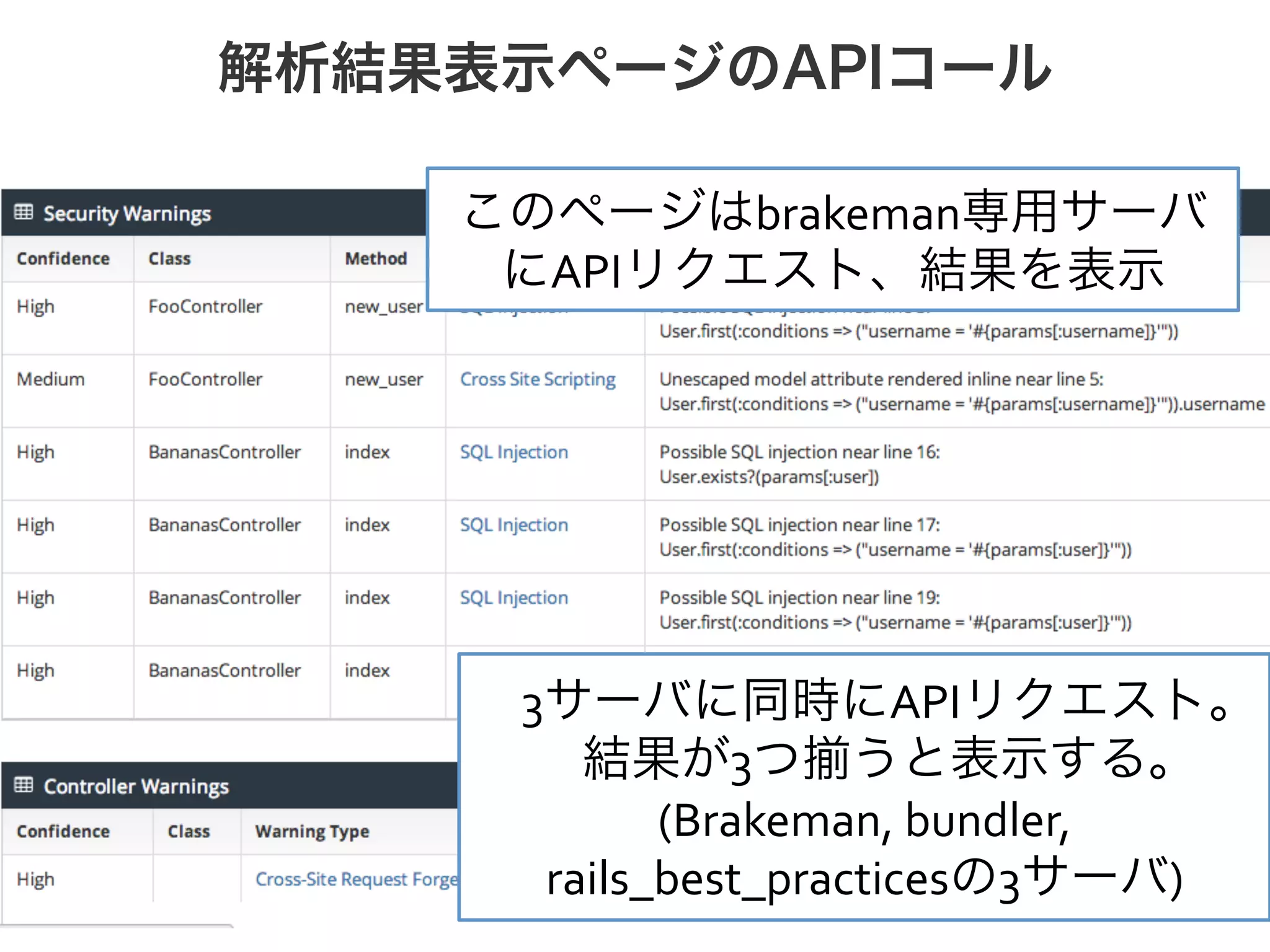

10. [Confidential] © 2013 Actcat, Inc.
解析結果表示ページのAPIコール
10
このページはbrakeman専用サーバ
にAPIリクエスト、結果を表示
3サーバに同時にAPIリクエスト。
結果が3つ揃うと表示する。
(Brakeman,
bundler,
rails_best_practicesの3サーバ)

11. [Confidential] © 2013 Actcat, Inc.
問題が
発生したぽよ
11

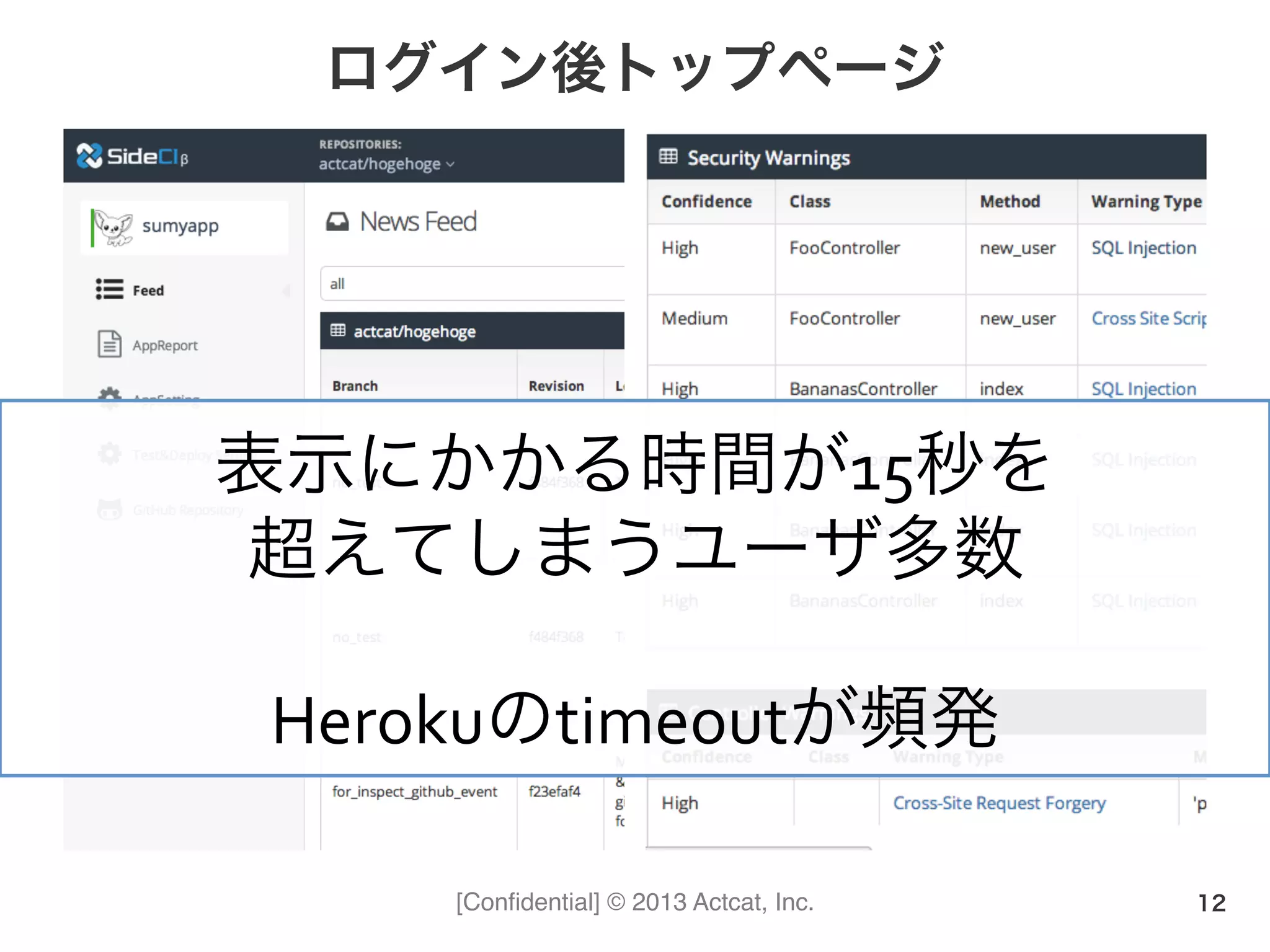

12. [Confidential] © 2013 Actcat, Inc.
ログイン後トップページ
12
表示にかかる時間が15秒を
超えてしまうユーザ多数
Herokuのtimeoutが頻発

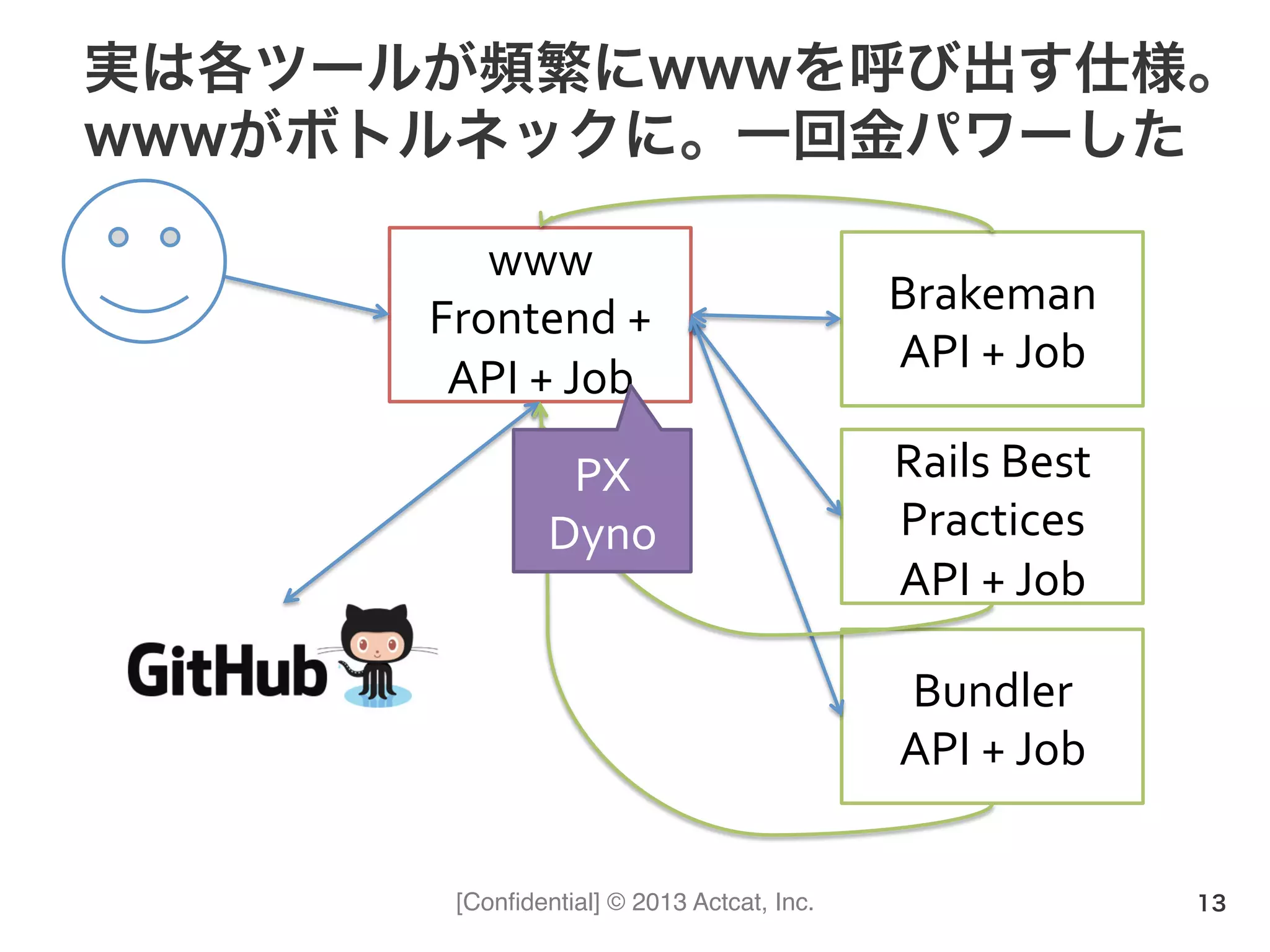

13. [Confidential] © 2013 Actcat, Inc.
実は各ツールが頻繁にwwwを呼び出す仕様。
wwwがボトルネックに。一回金パワーした
13
www
Frontend
+
API
+
Job
Brakeman
API
+
Job
Rails
Best
Practices
API
+
Job
Bundler
API
+
Job
PX
Dyno

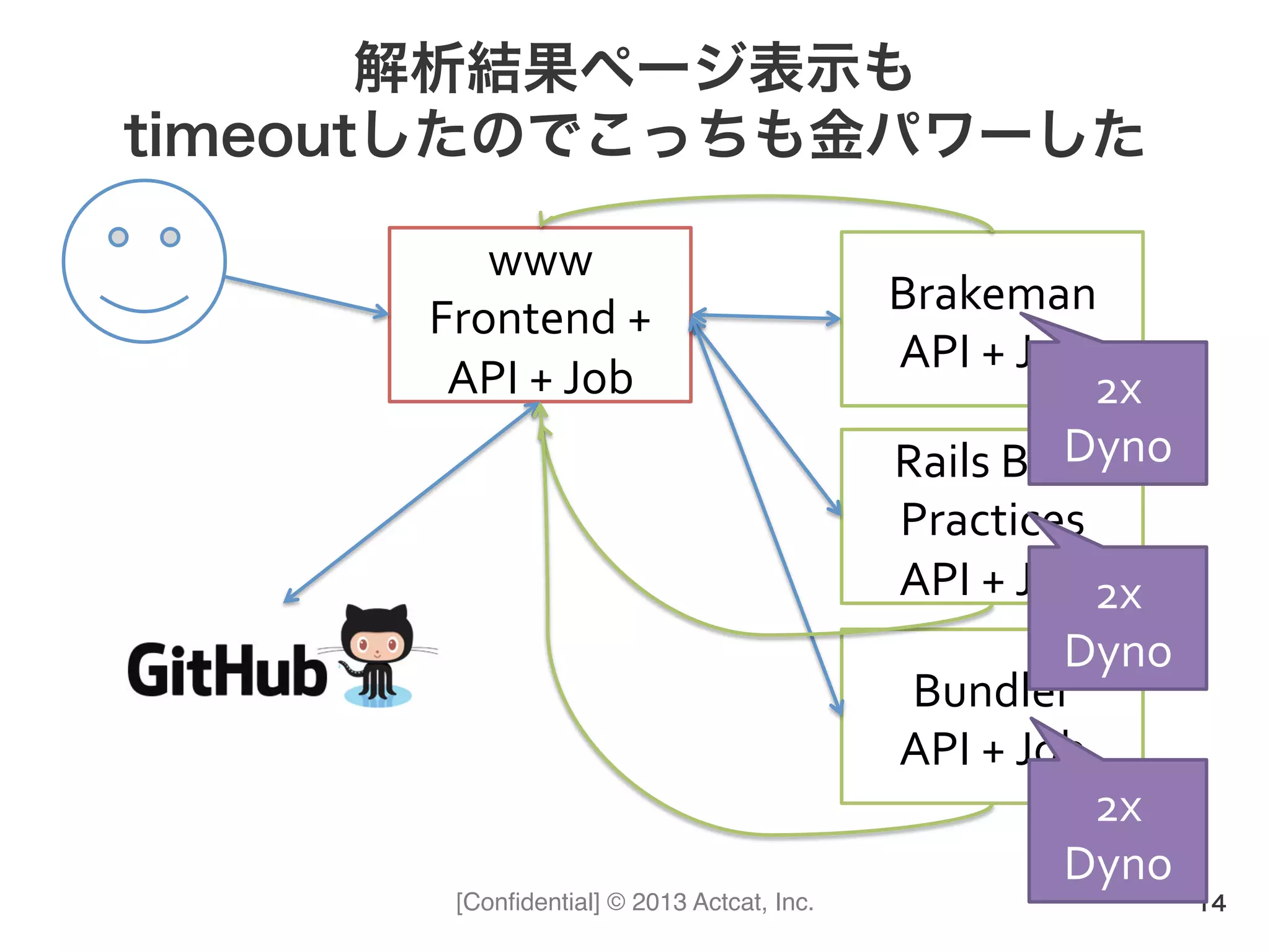

14. [Confidential] © 2013 Actcat, Inc.
解析結果ページ表示も
timeoutしたのでこっちも金パワーした
14
www
Frontend
+
API
+
Job
Brakeman
API
+
Job
Rails
Best
Practices
API
+
Job
Bundler
API
+
Job
2x
Dyno
2x
Dyno
2x
Dyno

15. [Confidential] © 2013 Actcat, Inc.
(お金ないけど)
15

16. [Confidential] © 2013 Actcat, Inc.

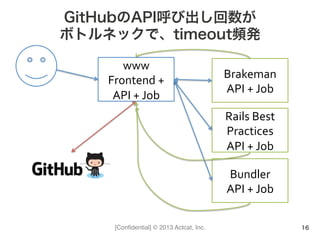

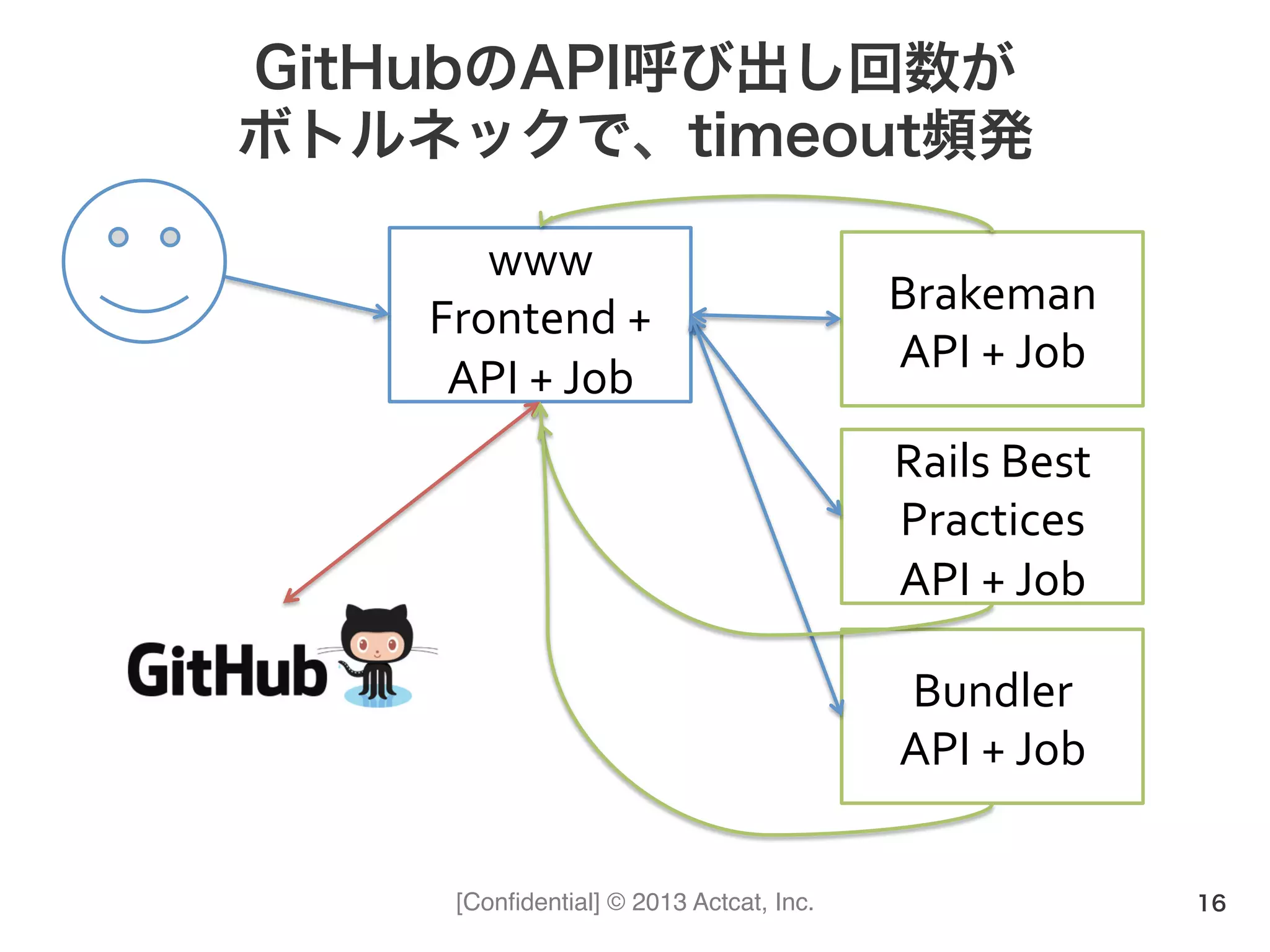

GitHubのAPI呼び出し回数が
ボトルネックで、timeout頻発
16
www
Frontend
+
API
+
Job
Brakeman
API
+
Job
Rails
Best
Practices
API
+
Job
Bundler
API
+
Job

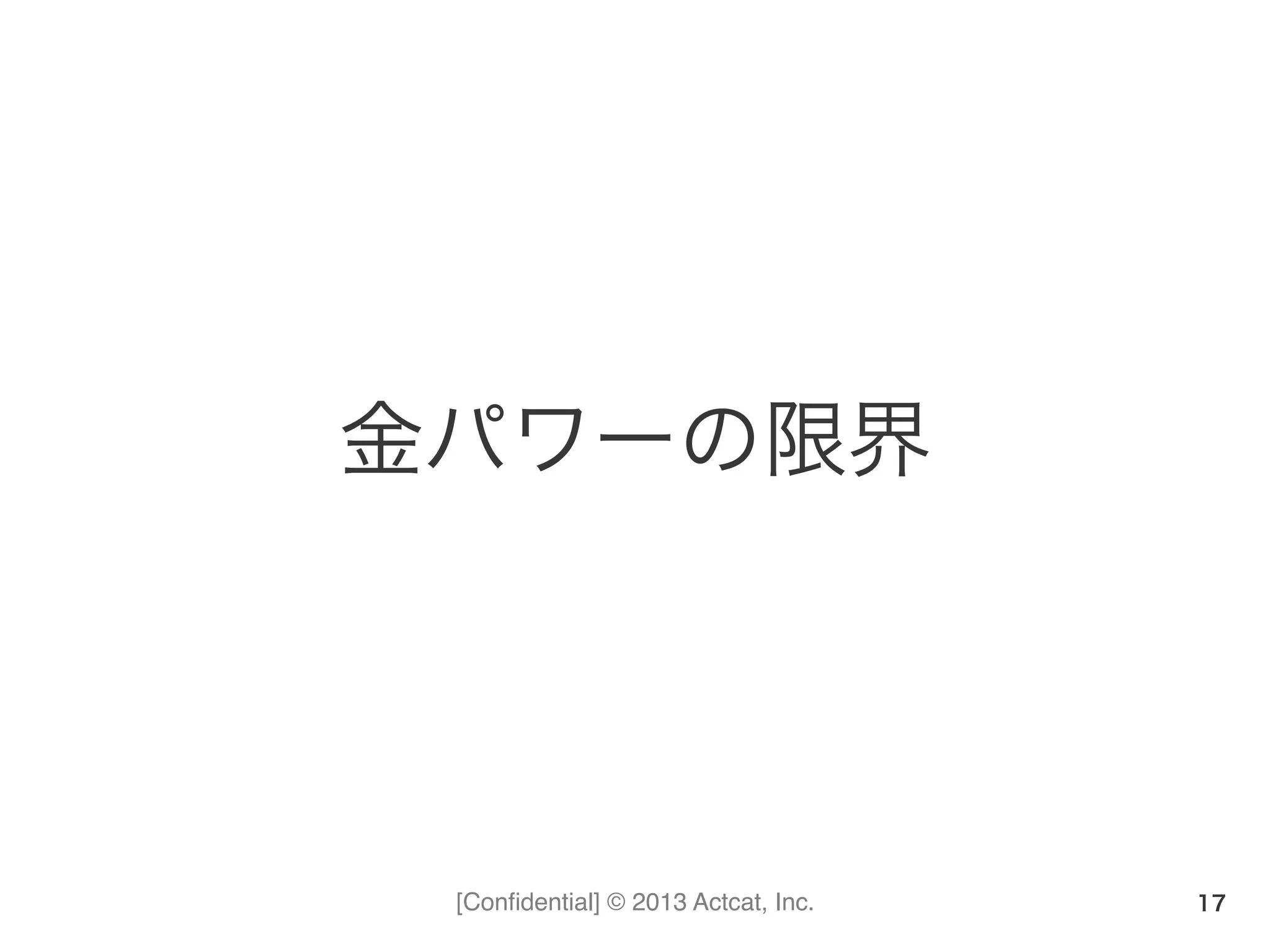

17. [Confidential] © 2013 Actcat, Inc.
金パワーの限界
17

18. [Confidential] © 2013 Actcat, Inc. 18
実装変更

19. [Confidential] © 2013 Actcat, Inc.

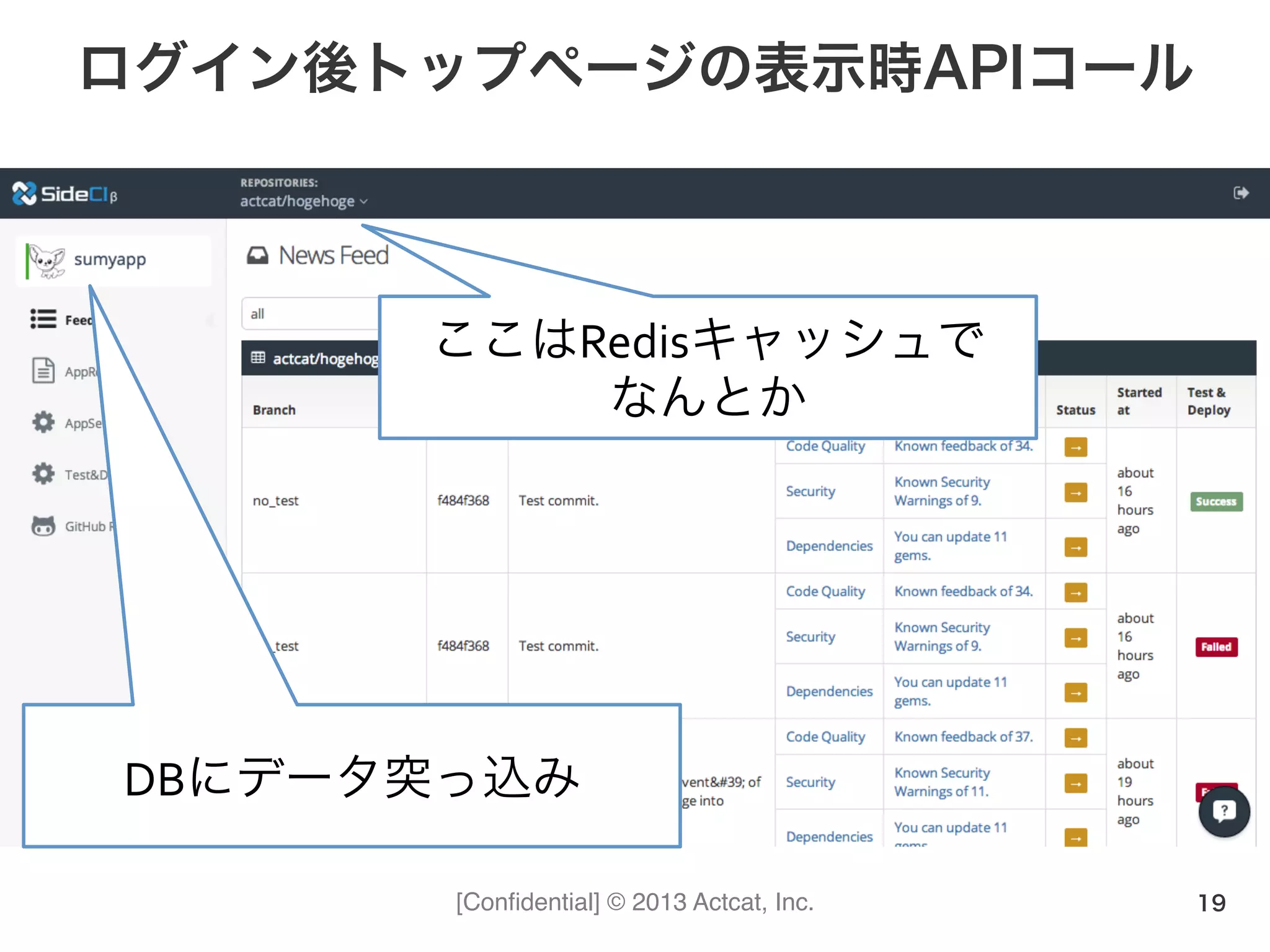

ログイン後トップページの表示時APIコール
19
ここはRedisキャッシュで
なんとか
DBにデータ突っ込み

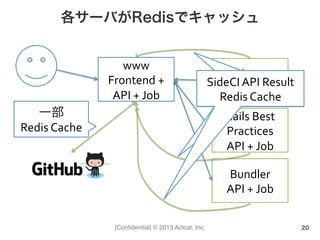

20. [Confidential] © 2013 Actcat, Inc.

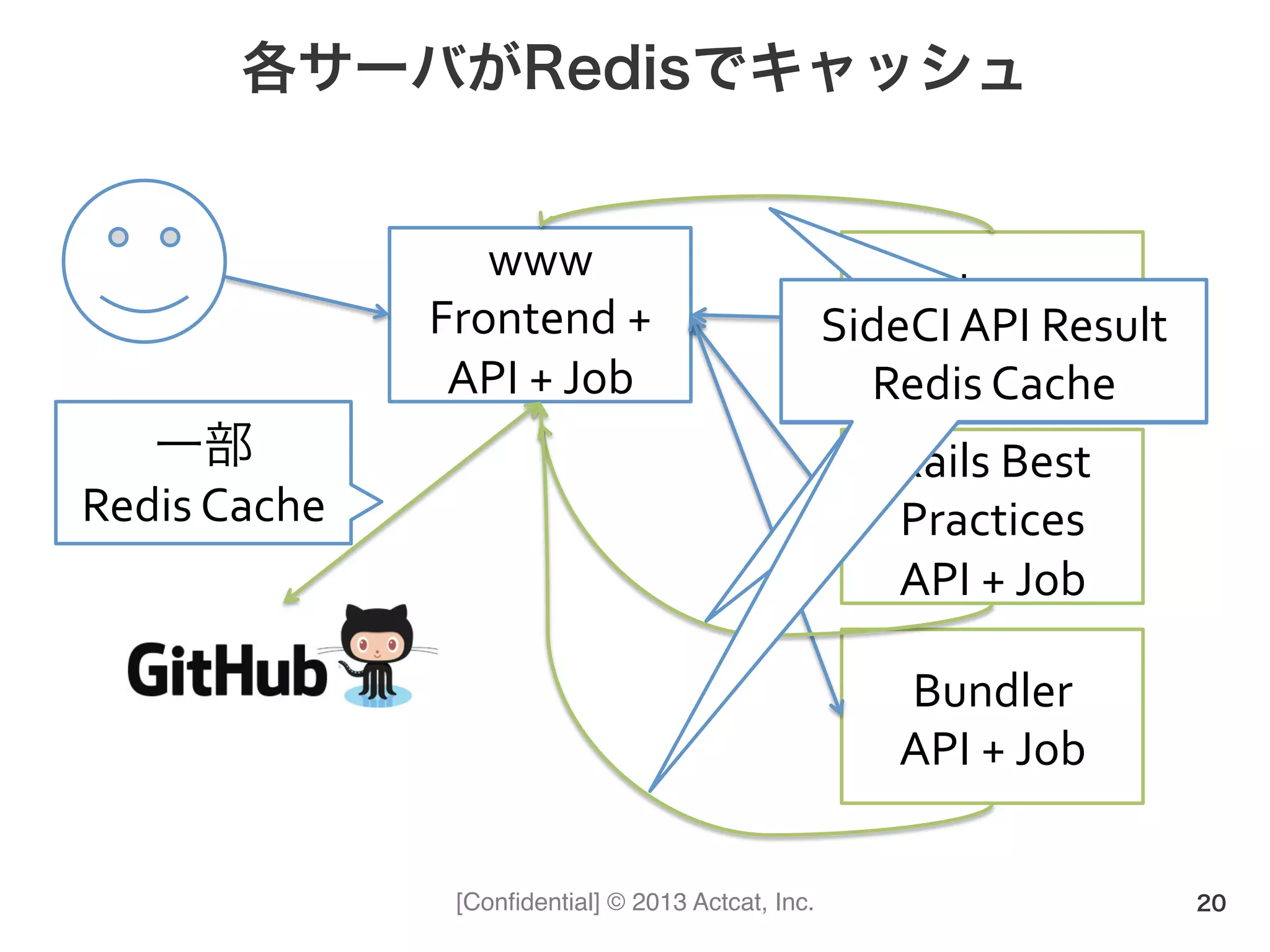

各サーバがRedisでキャッシュ
20
www
Frontend
+
API
+
Job
Brakeman
API
+
Job
Rails
Best
Practices
API
+
Job
Bundler
API
+
Job
Redis
CacheRedis
Cache
SideCI
API
Result
Redis
Cache
一部
Redis
Cache

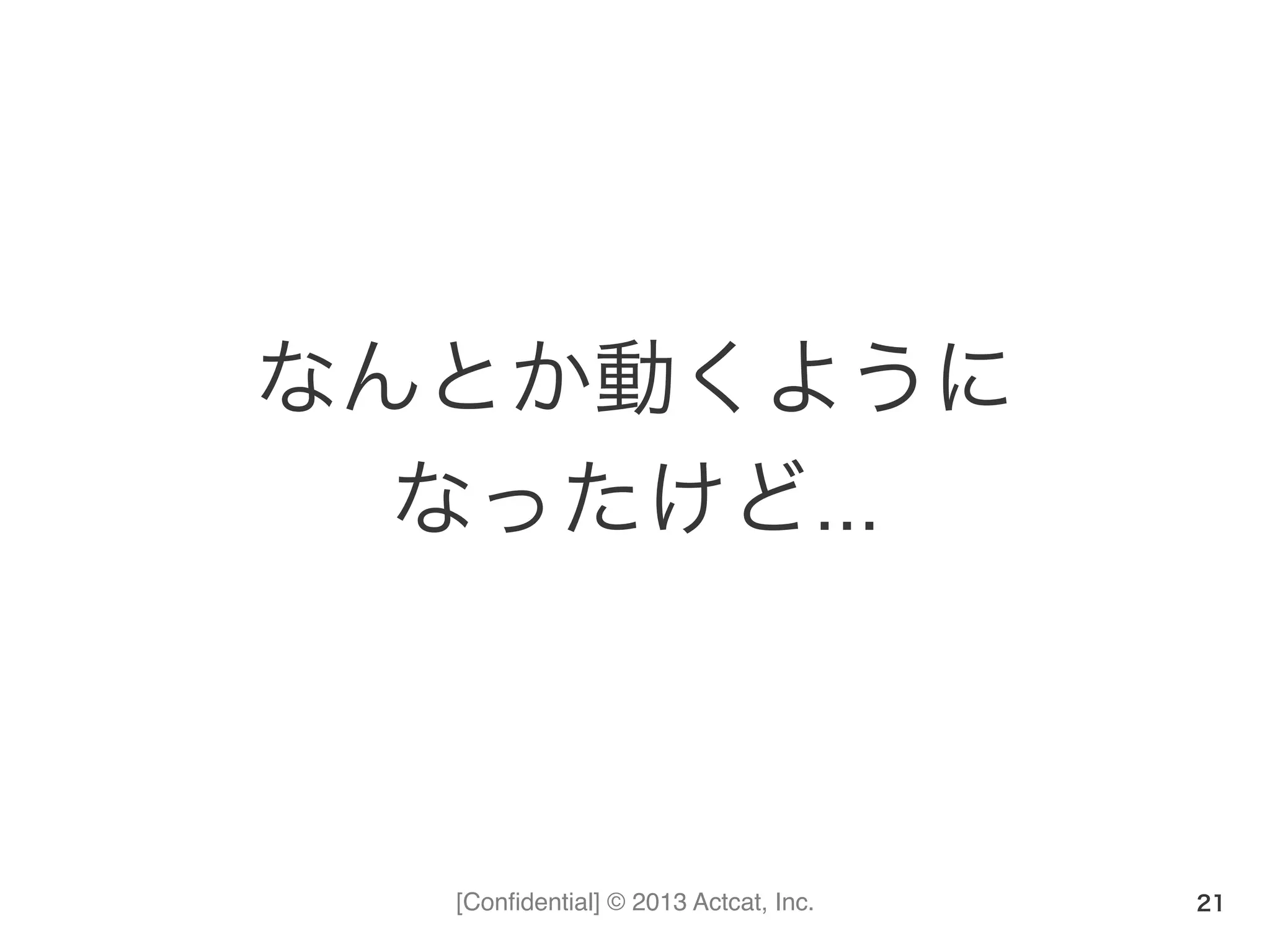

21. [Confidential] © 2013 Actcat, Inc.
なんとか動くように
なったけど…
21

22. [Confidential] © 2013 Actcat, Inc.

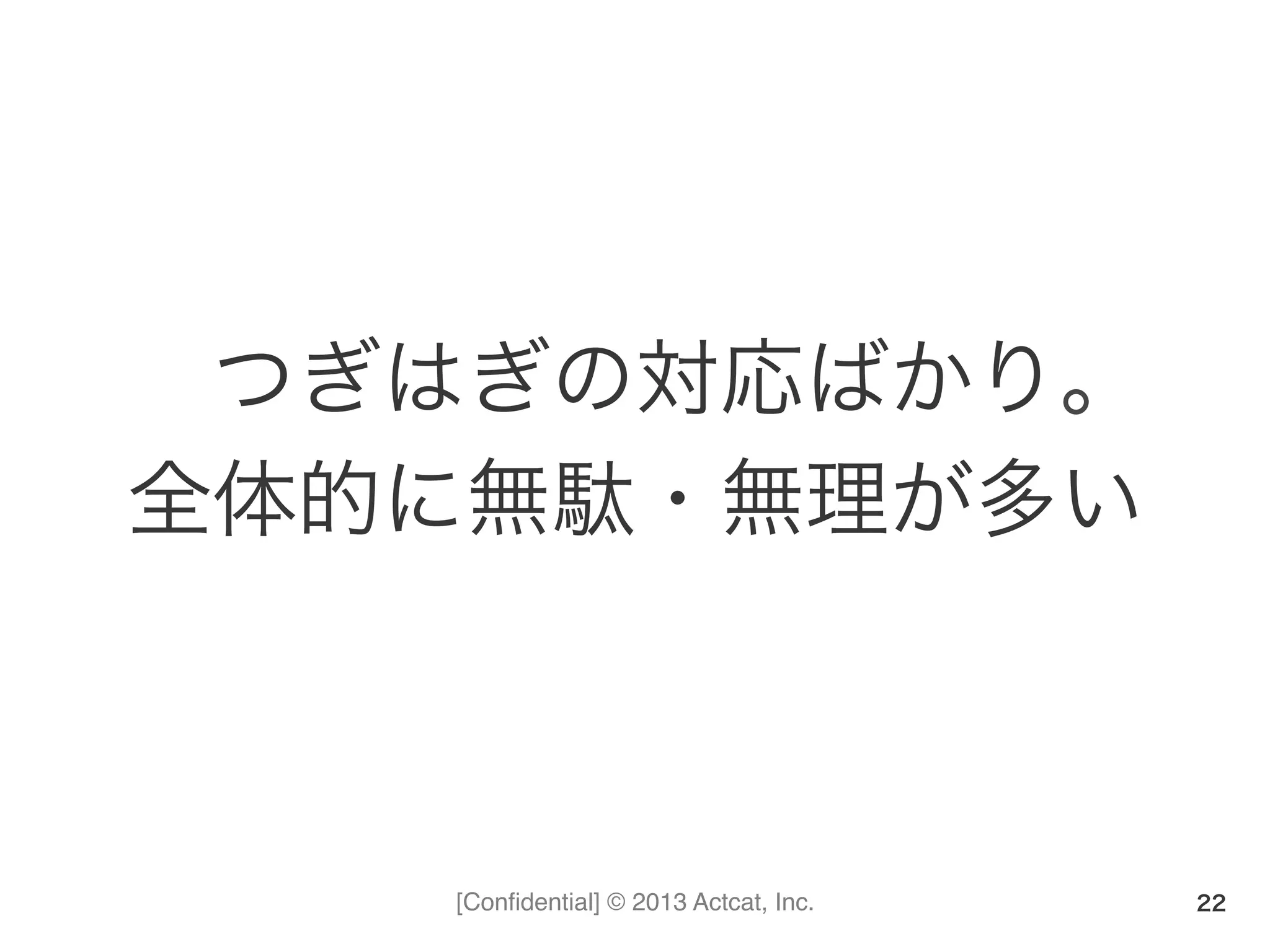

つぎはぎの対応ばかり。
全体的に無駄・無理が多い
22

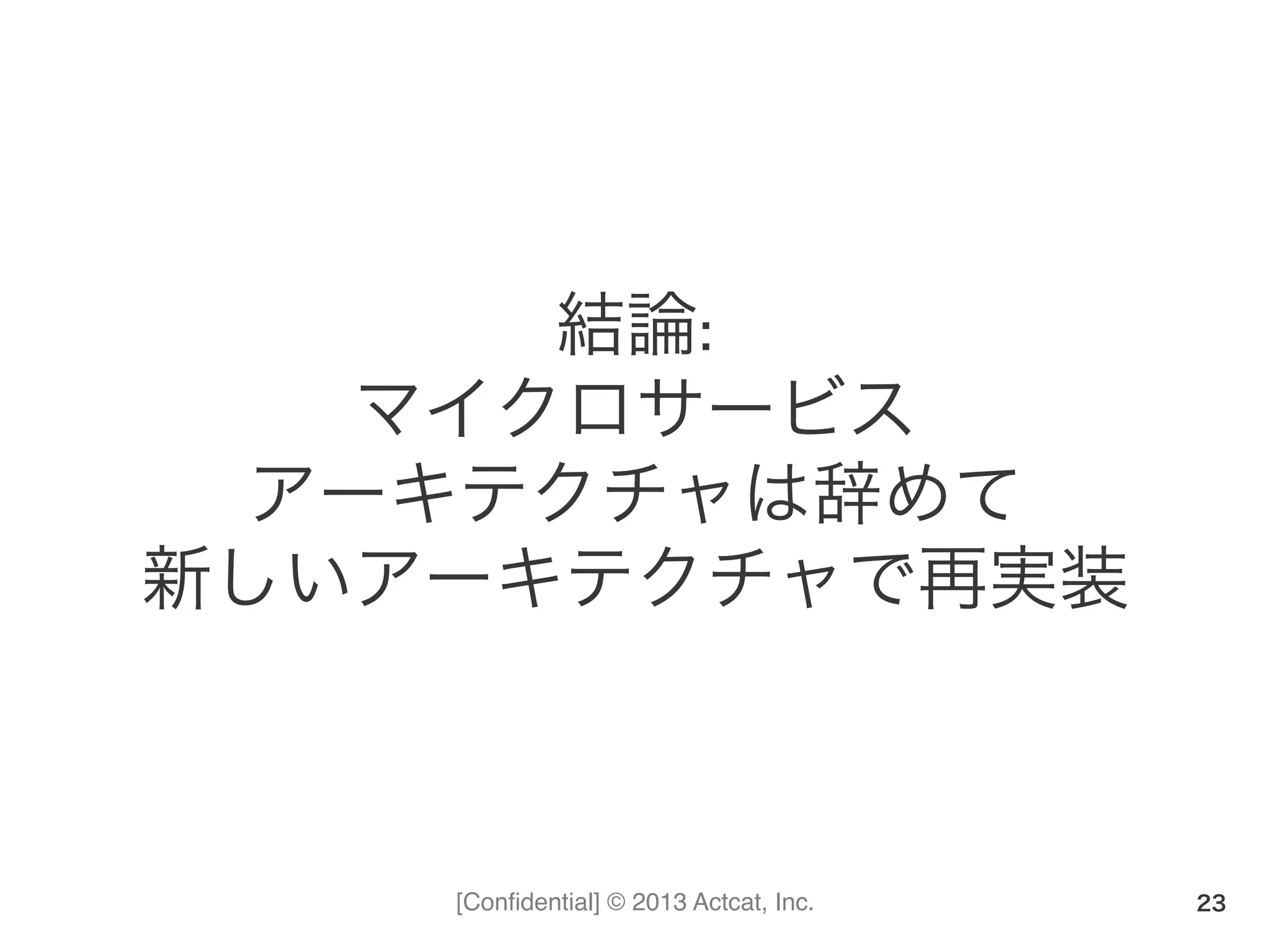

23. [Confidential] © 2013 Actcat, Inc.
結論:
マイクロサービス
アーキテクチャは辞めて
新しいアーキテクチャで再実装
23

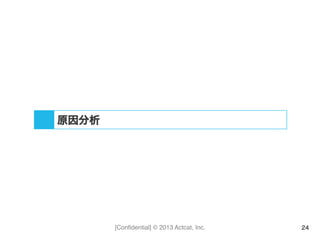

24. [Confidential] © 2013 Actcat, Inc. 24
原因分析

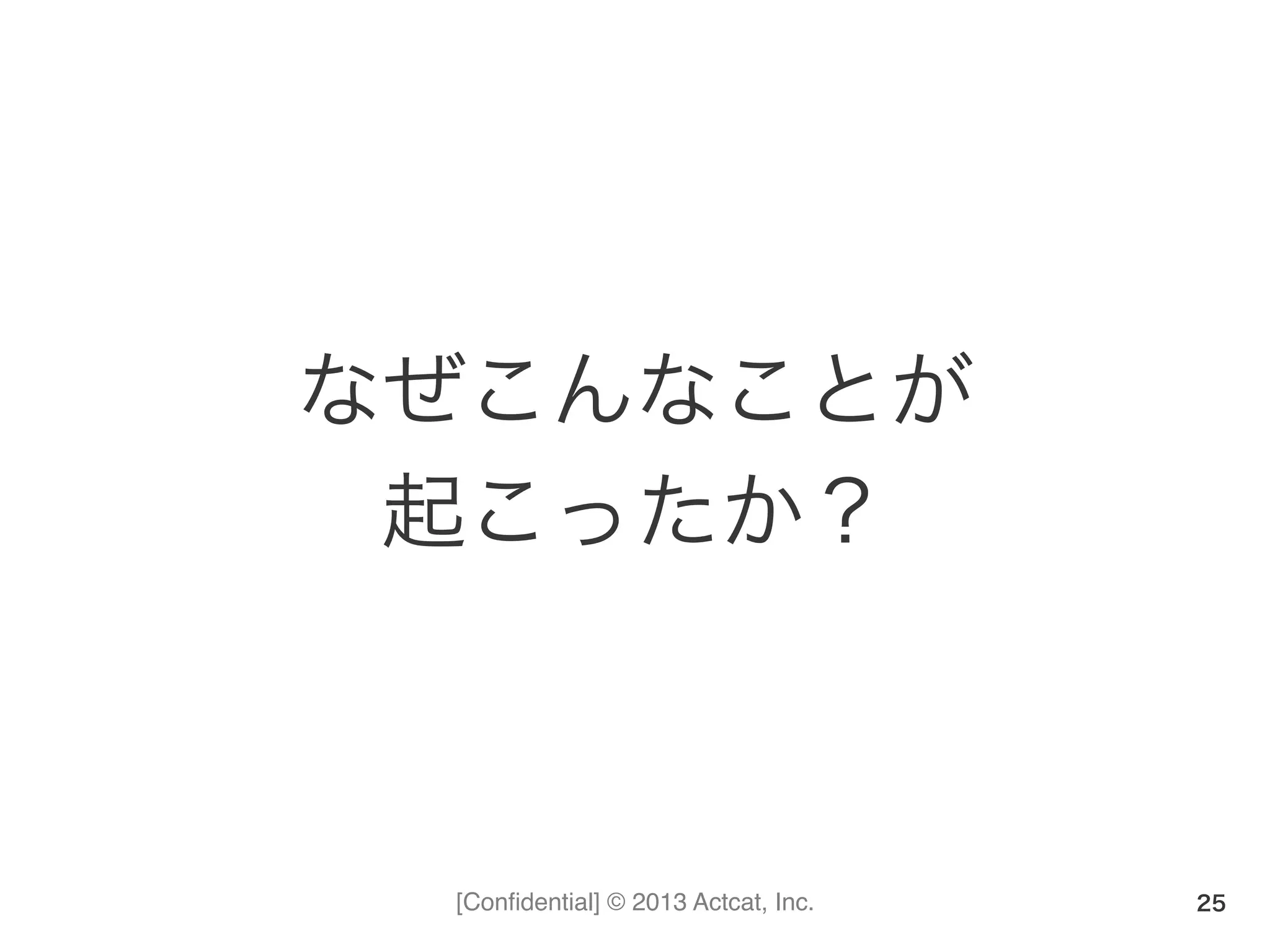

25. [Confidential] © 2013 Actcat, Inc.
なぜこんなことが
起こったか？
25

26. [Confidential] © 2013 Actcat, Inc. 26
www
Frontend
+
API
+
Job
Brakeman
API
+
Job
Rails
Best
Practices
API
+
Job
Bundler
API
+
Job

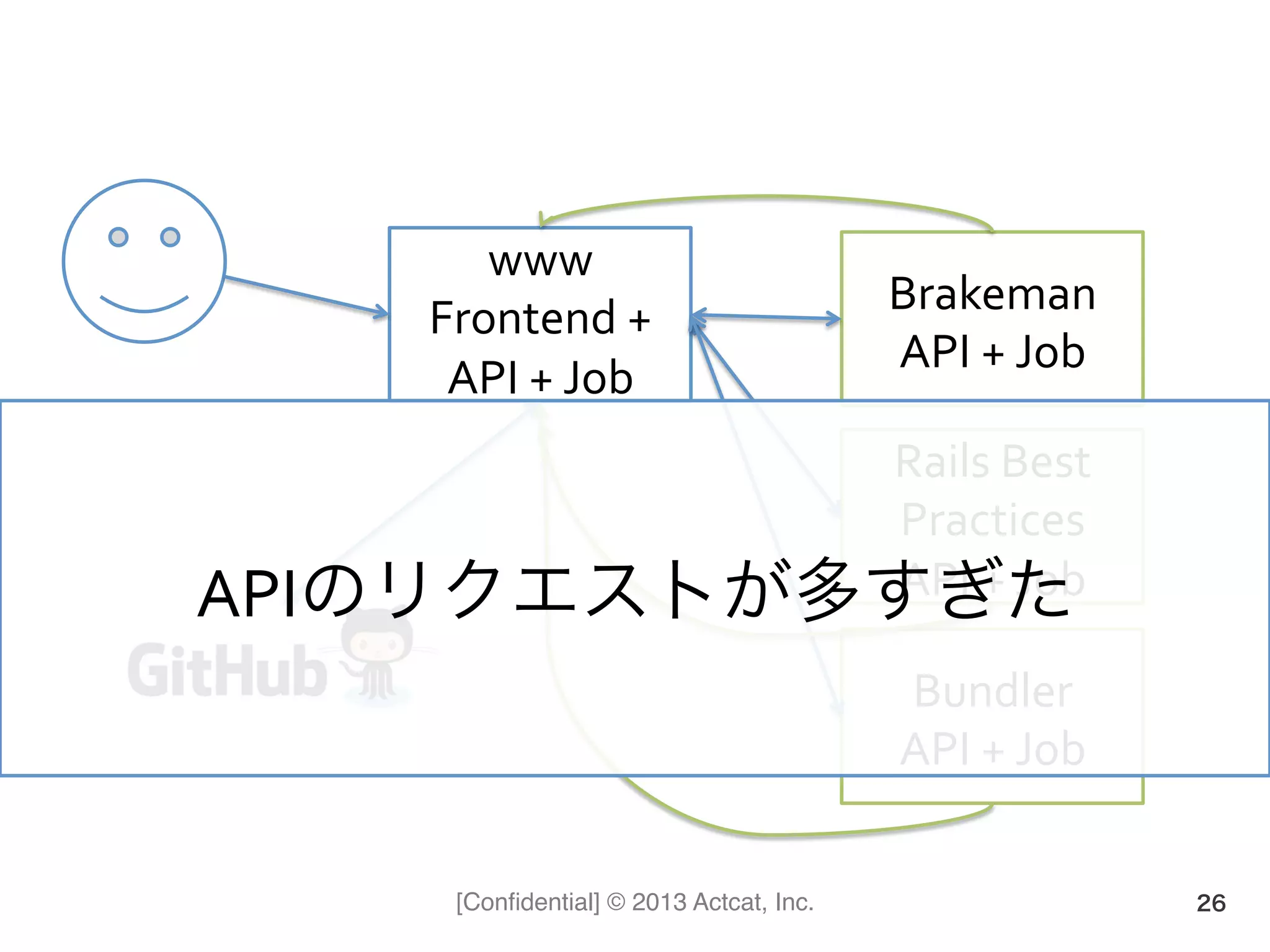

APIのリクエストが多すぎた

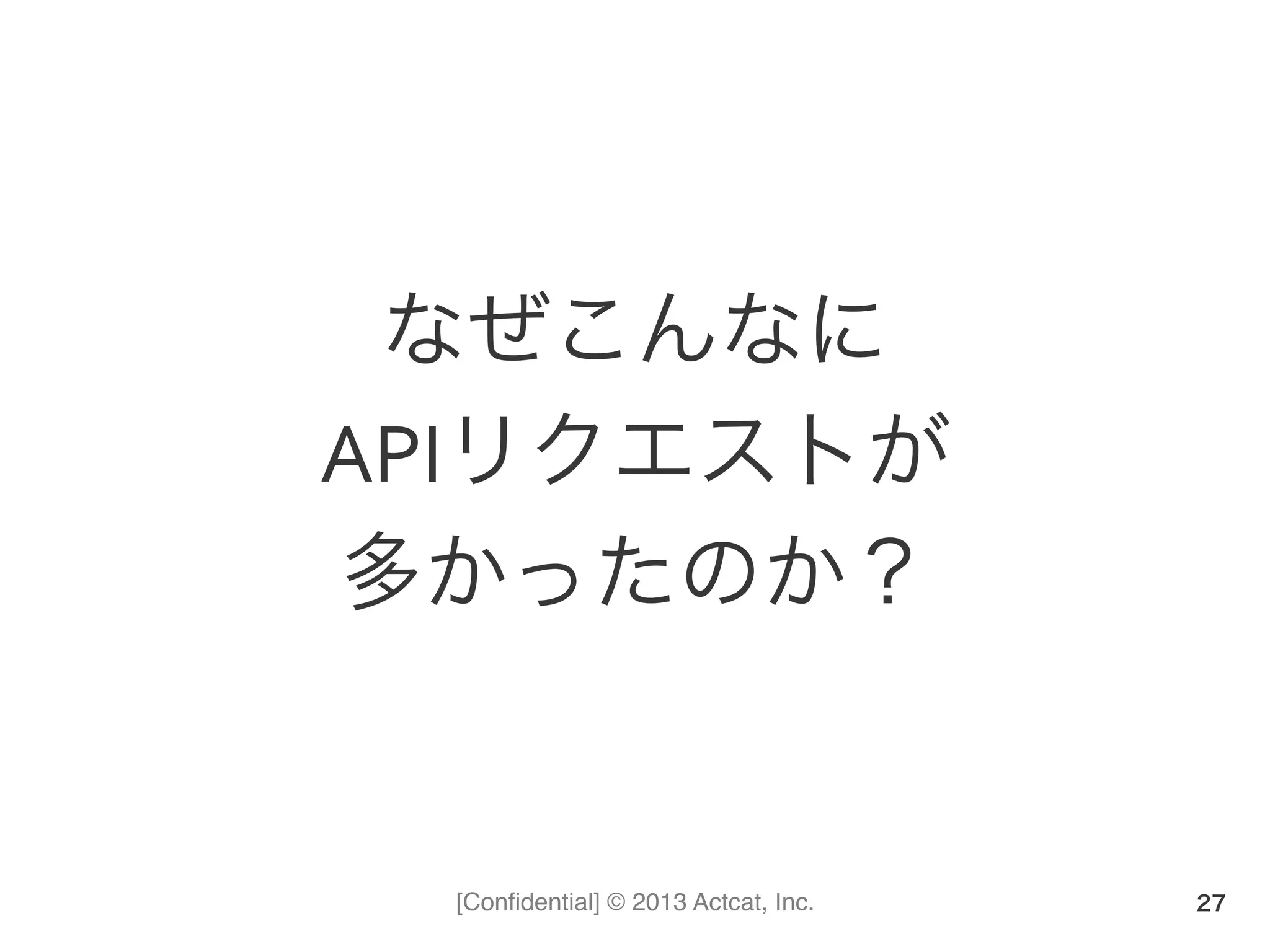

27. [Confidential] © 2013 Actcat, Inc.
なぜこんなに
APIリクエストが
多かったのか？
27

28. [Confidential] © 2013 Actcat, Inc. 28
www
Frontend
+
API
+
Job
Brakeman
API
+
Job
Rails
Best
Practices
API
+
Job
Bundler
API
+
Job

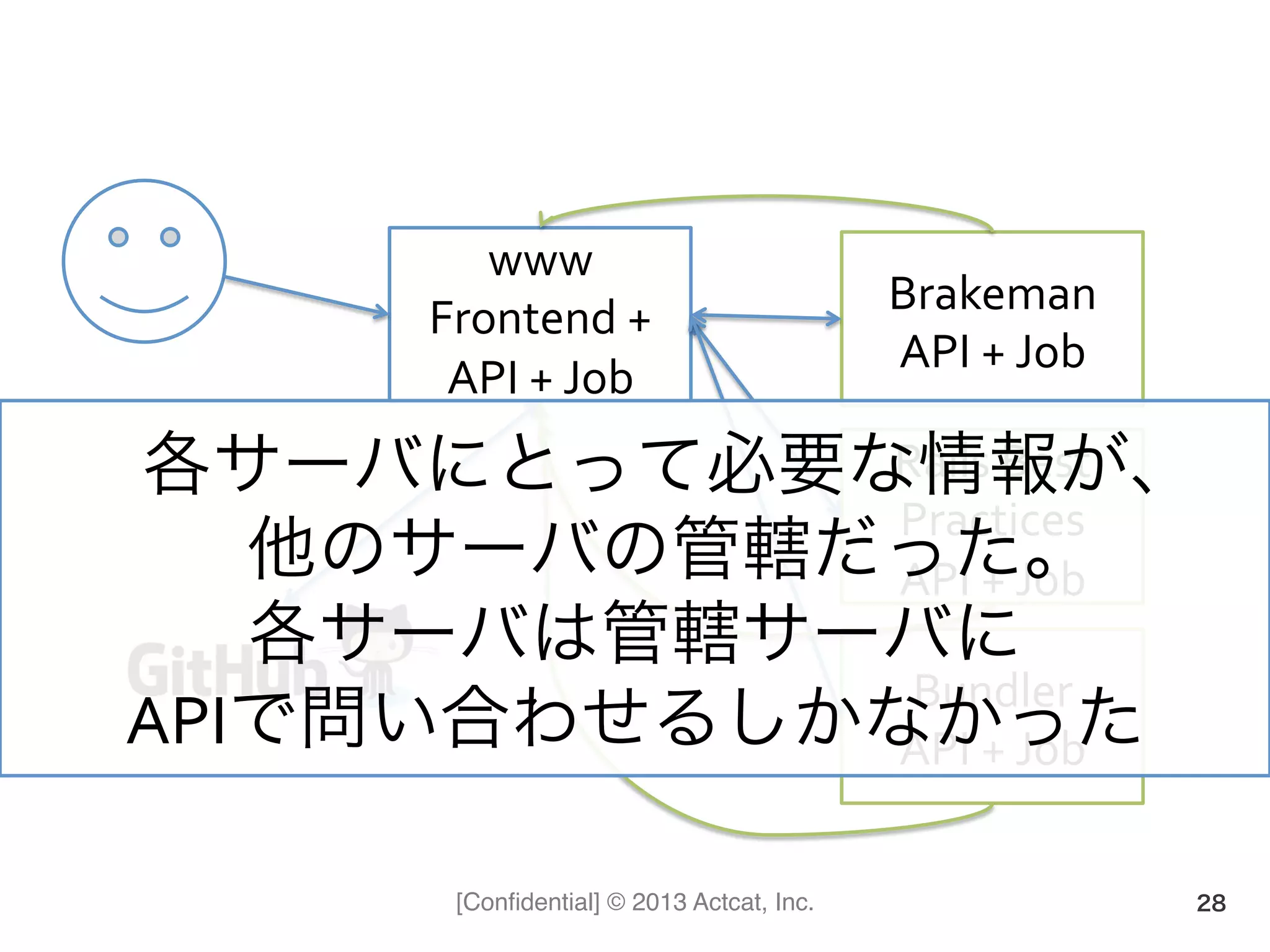

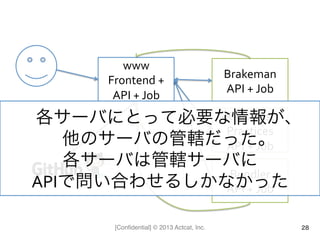

各サーバにとって必要な情報が、
他のサーバの管轄だった。
各サーバは管轄サーバに
APIで問い合わせるしかなかった

29. [Confidential] © 2013 Actcat, Inc.

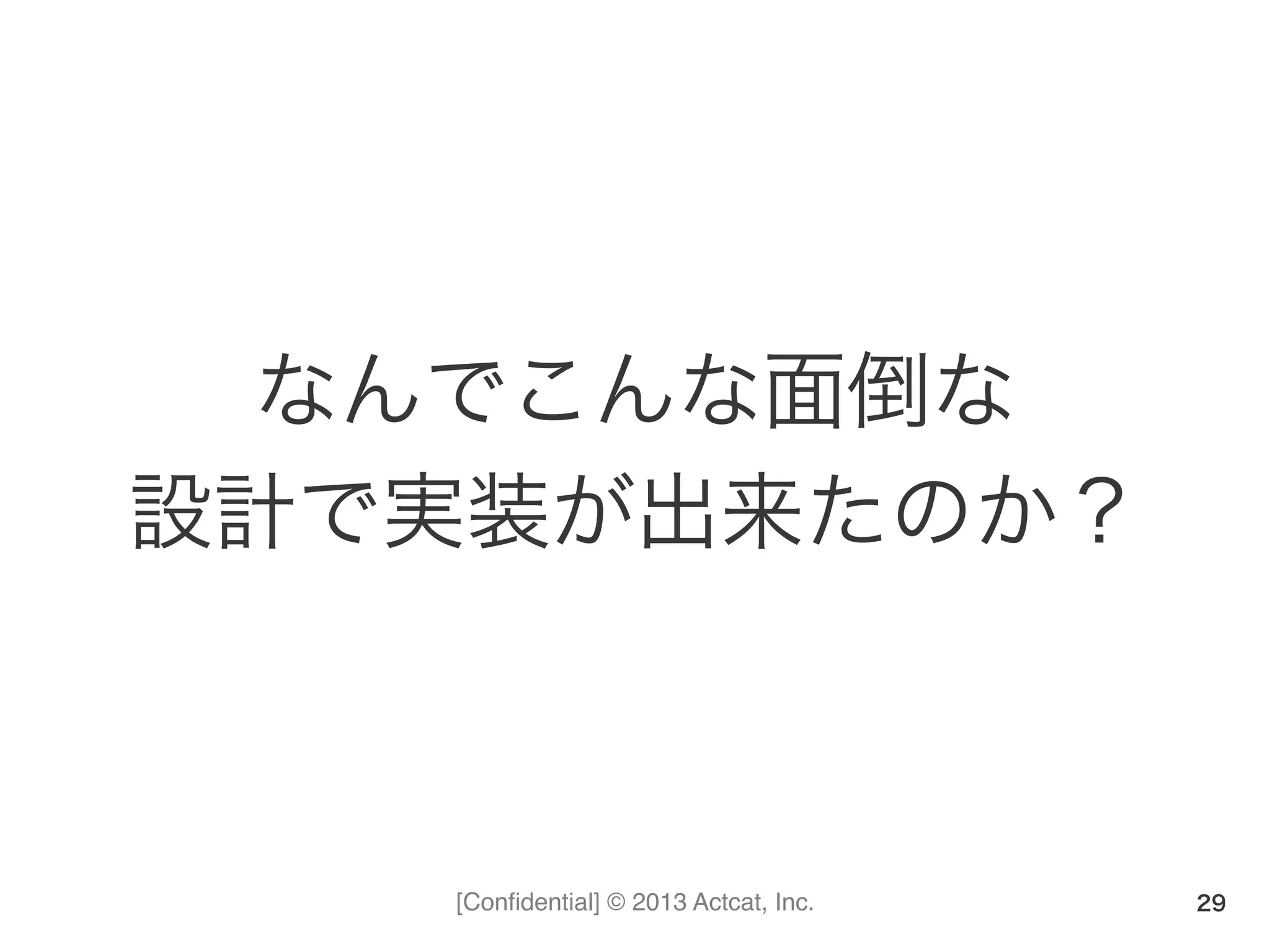

なんでこんな面倒な
設計で実装が出来たのか？
29

30. [Confidential] © 2013 Actcat, Inc.
なんでこんな面倒な
設計で実装が出来たのか？
30

31. [Confidential] © 2013 Actcat, Inc.

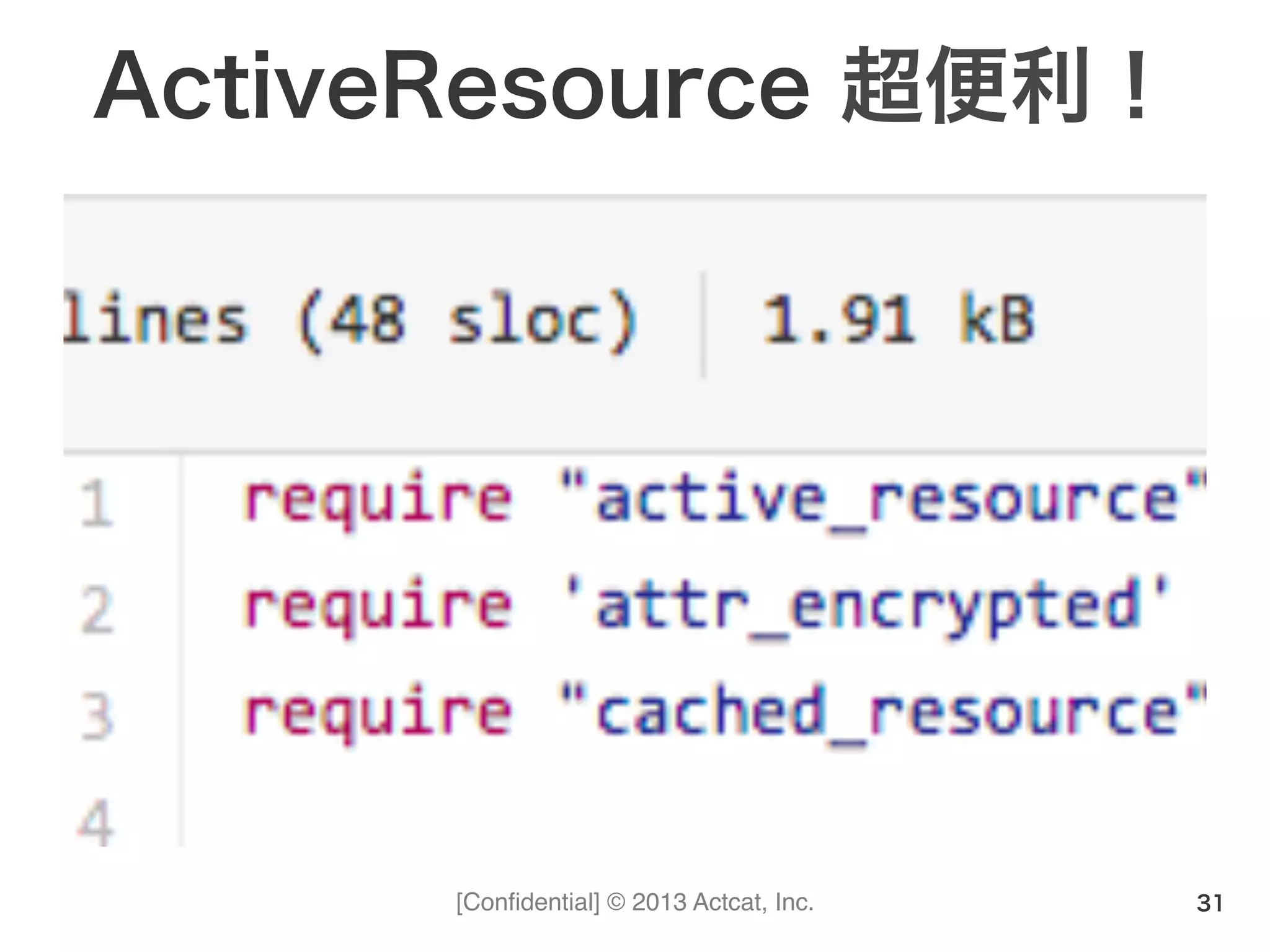

ActiveResource 超便利！
31

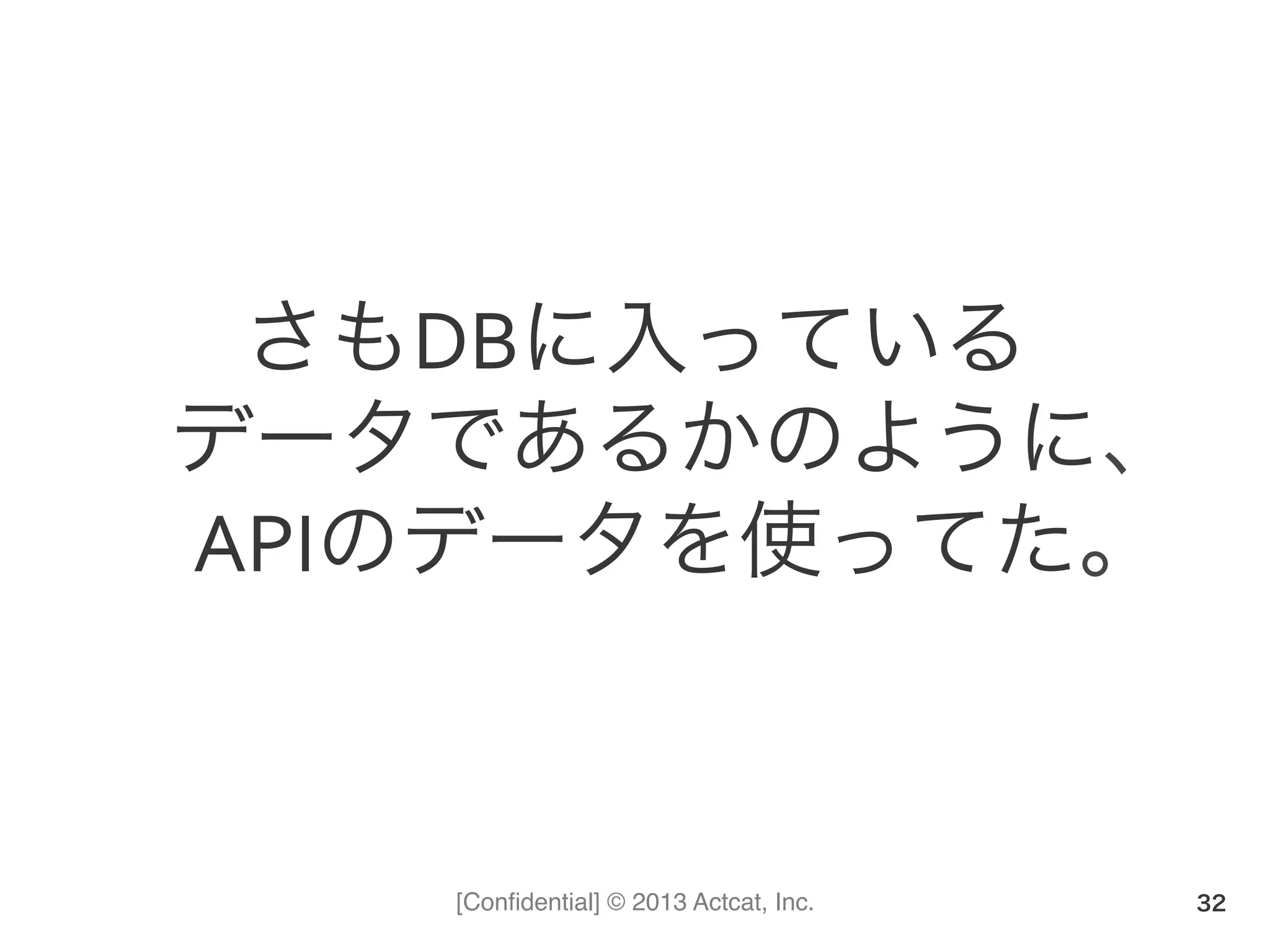

32. [Confidential] © 2013 Actcat, Inc.
さもDBに入っている
データであるかのように、
APIのデータを使ってた。
32

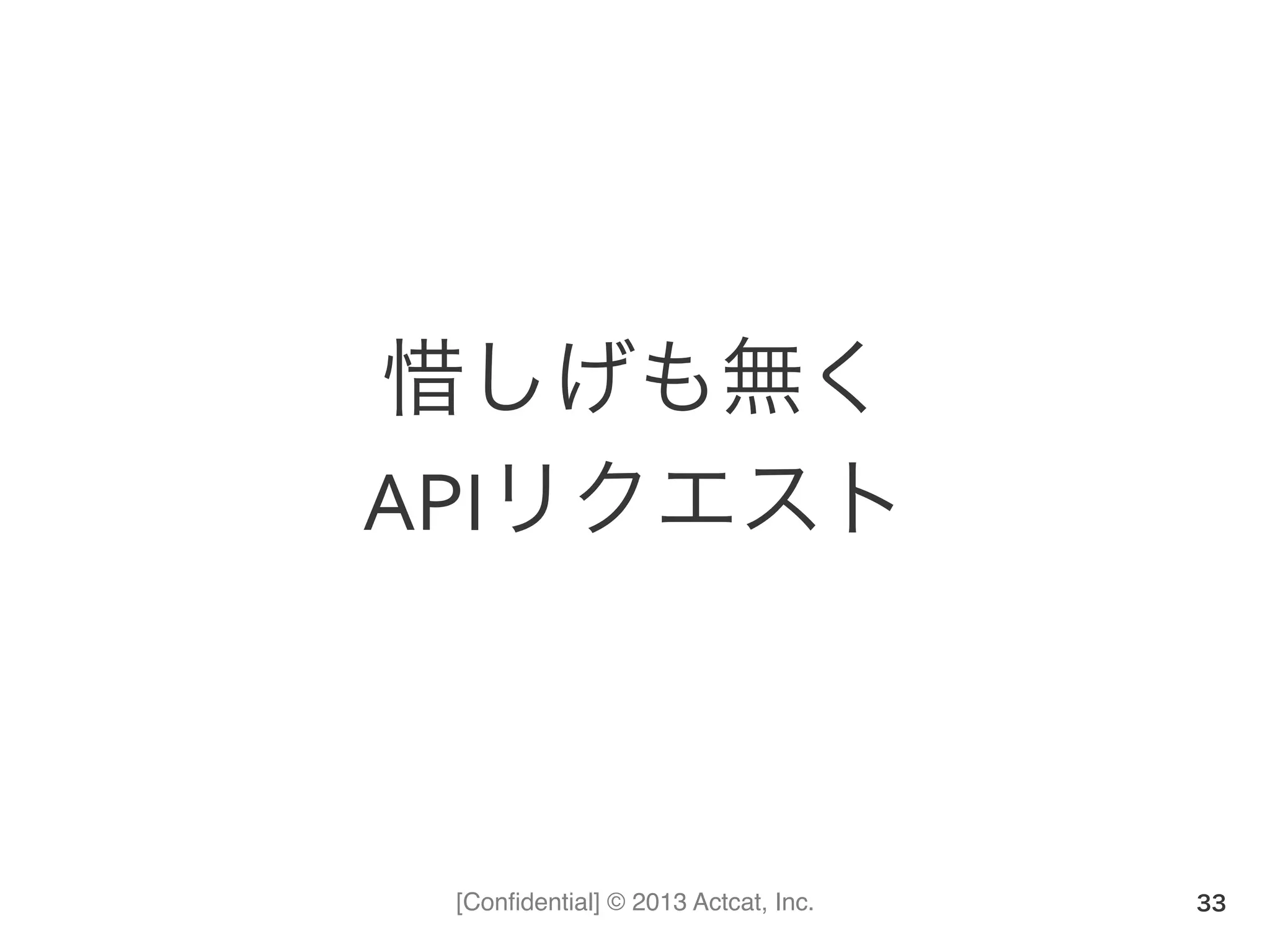

33. [Confidential] © 2013 Actcat, Inc.

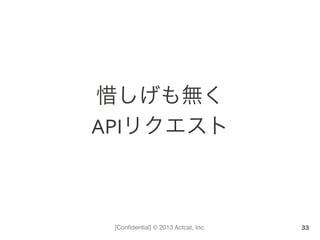

惜しげも無く
APIリクエスト
33

34. [Confidential] © 2013 Actcat, Inc.
APIリクエストである認識が
そもそもなかった
34

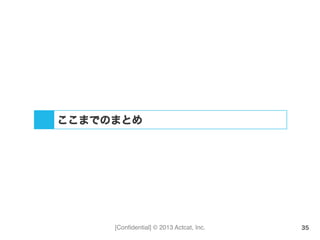

35. [Confidential] © 2013 Actcat, Inc. 35
ここまでのまとめ

36. [Confidential] © 2013 Actcat, Inc.

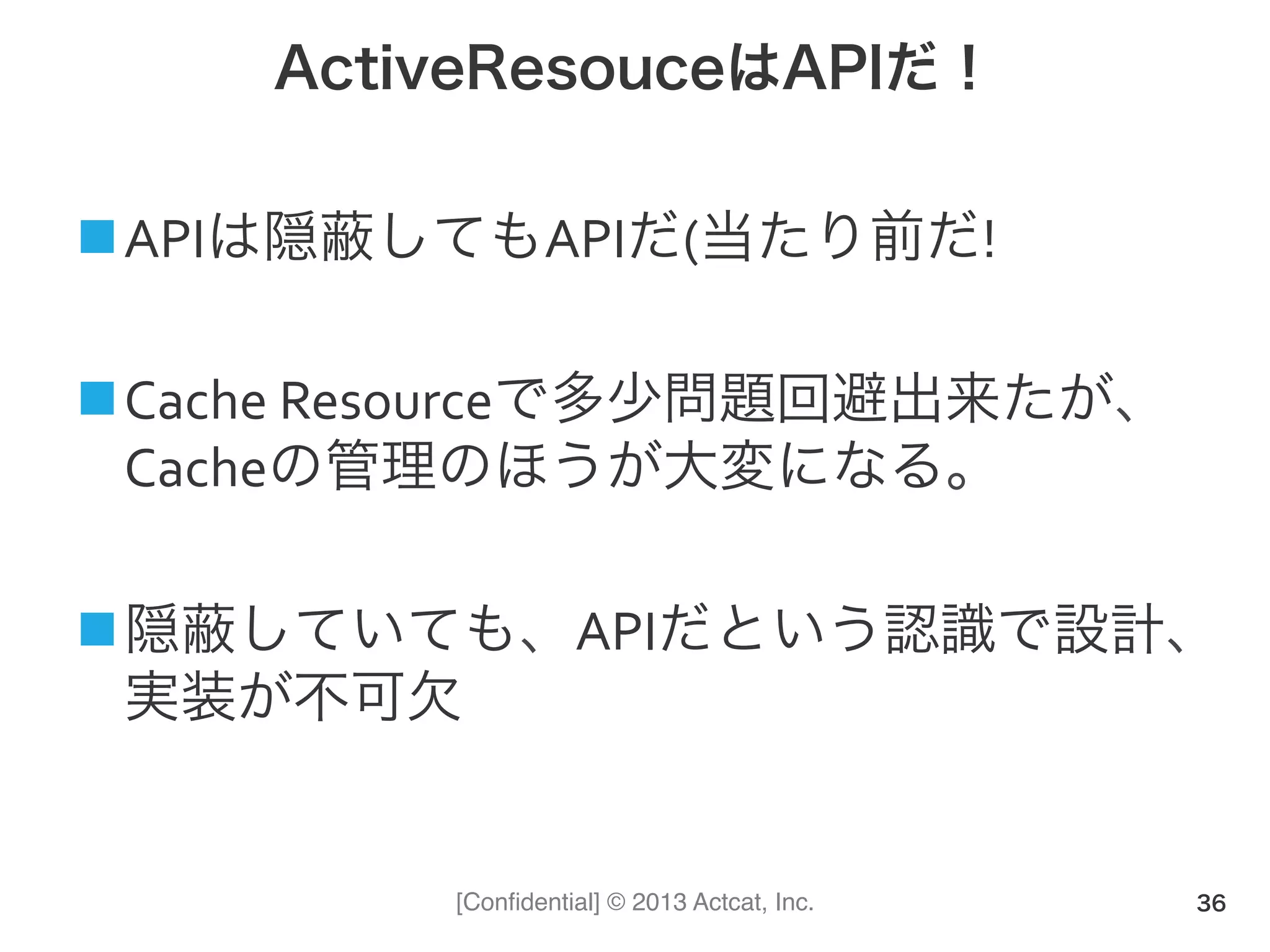

ActiveResouceはAPIだ！
n APIは隠蔽してもAPIだ(当たり前だ!
n Cache
Resourceで多少問題回避出来たが、
Cacheの管理のほうが大変になる。
n 隠蔽していても、APIだという認識で設計、
実装が不可欠
36

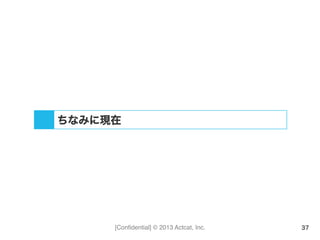

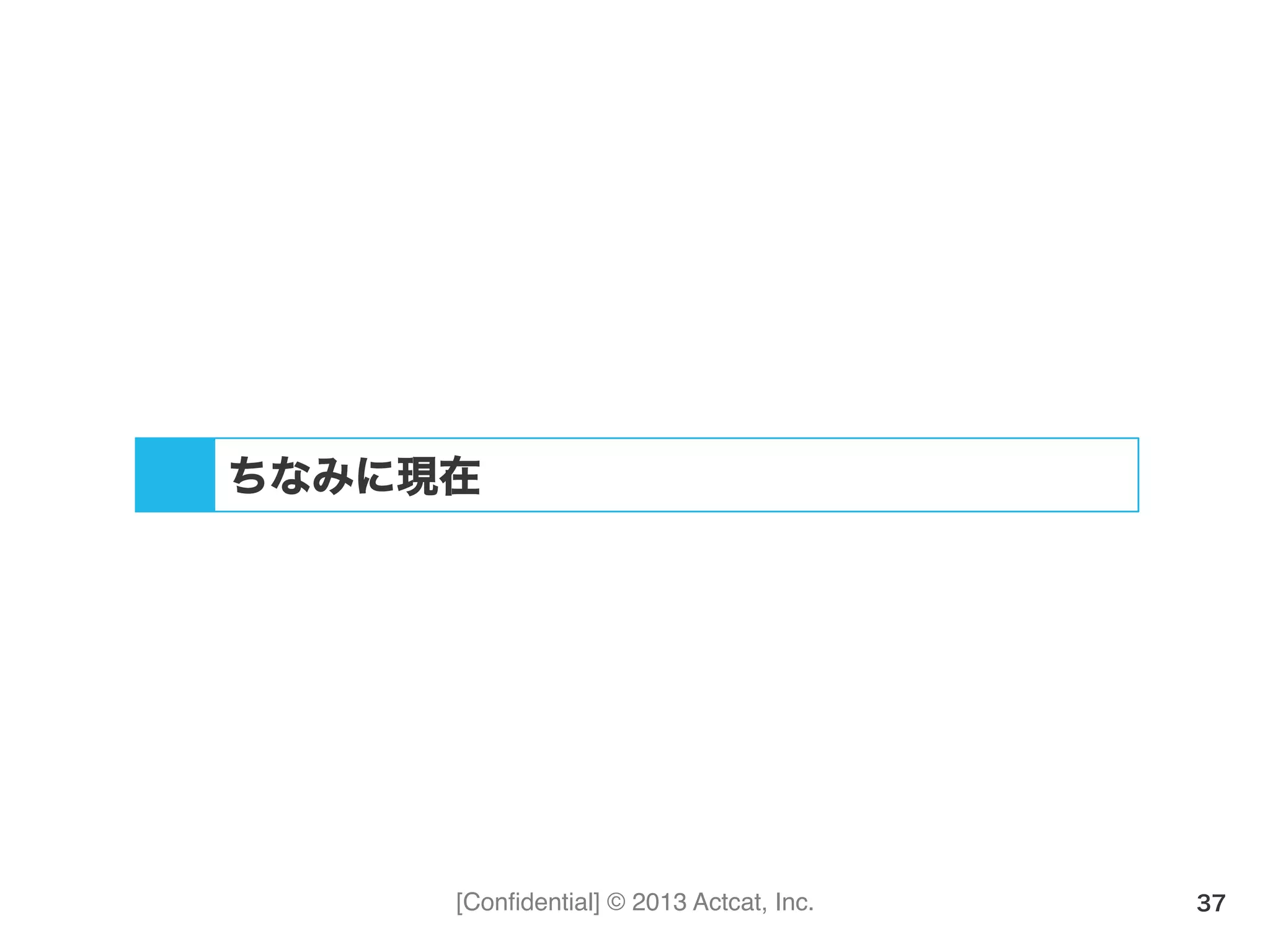

37. [Confidential] © 2013 Actcat, Inc. 37
ちなみに現在

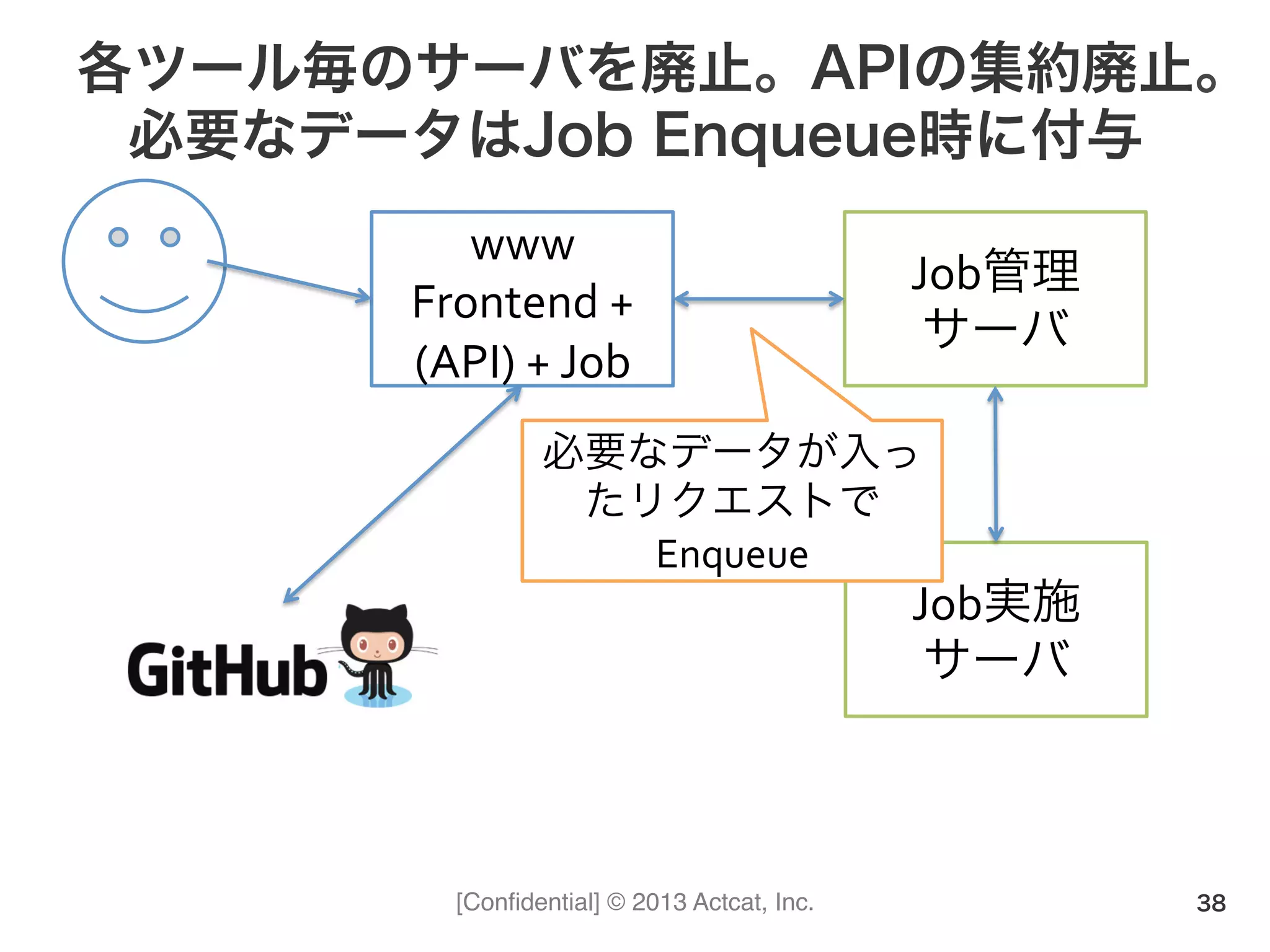

38. [Confidential] © 2013 Actcat, Inc.

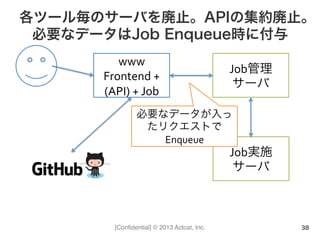

各ツール毎のサーバを廃止。APIの集約廃止。
必要なデータはJob Enqueue時に付与
38
www
Frontend
+
(API)
+
Job
Job管理
サーバ
Job実施
サーバ
必要なデータが入っ
たリクエストで
Enqueue

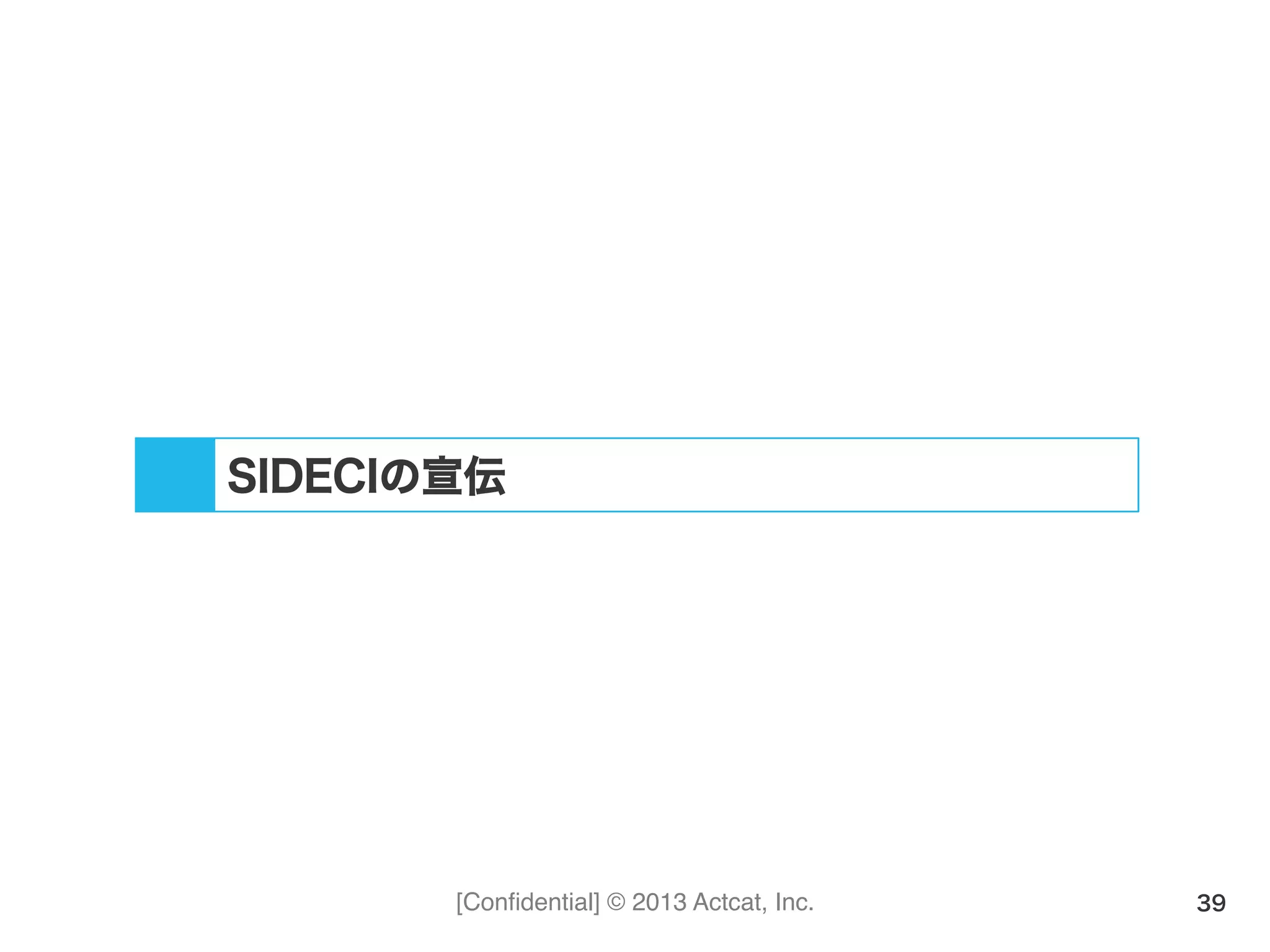

39. [Confidential] © 2013 Actcat, Inc. 39
SIDECIの宣伝

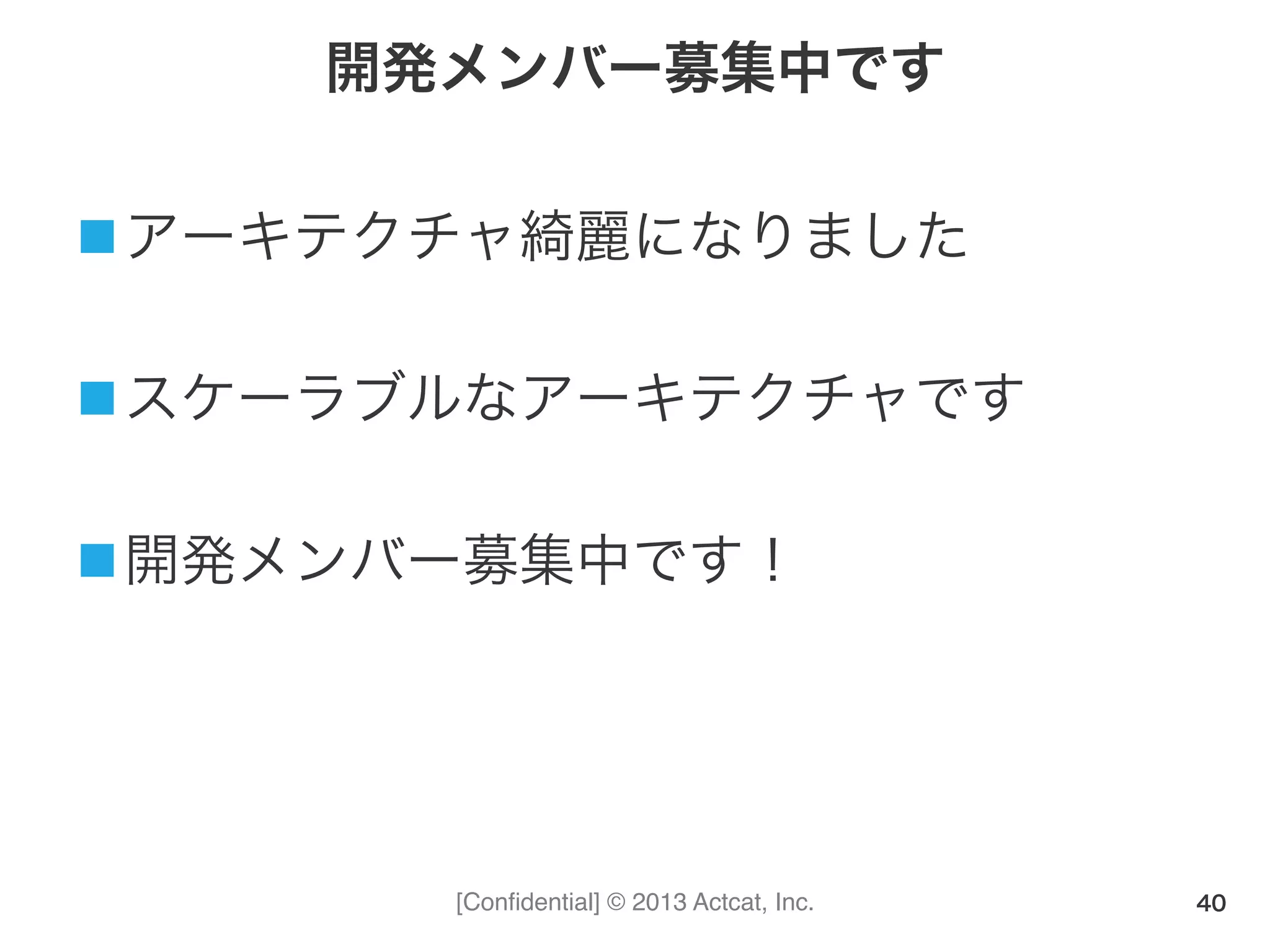

40. [Confidential] © 2013 Actcat, Inc.
開発メンバー募集中です
n アーキテクチャ綺麗になりました
n スケーラブルなアーキテクチャです
n 開発メンバー募集中です！
40

41. [Confidential] © 2013 Actcat, Inc. 41

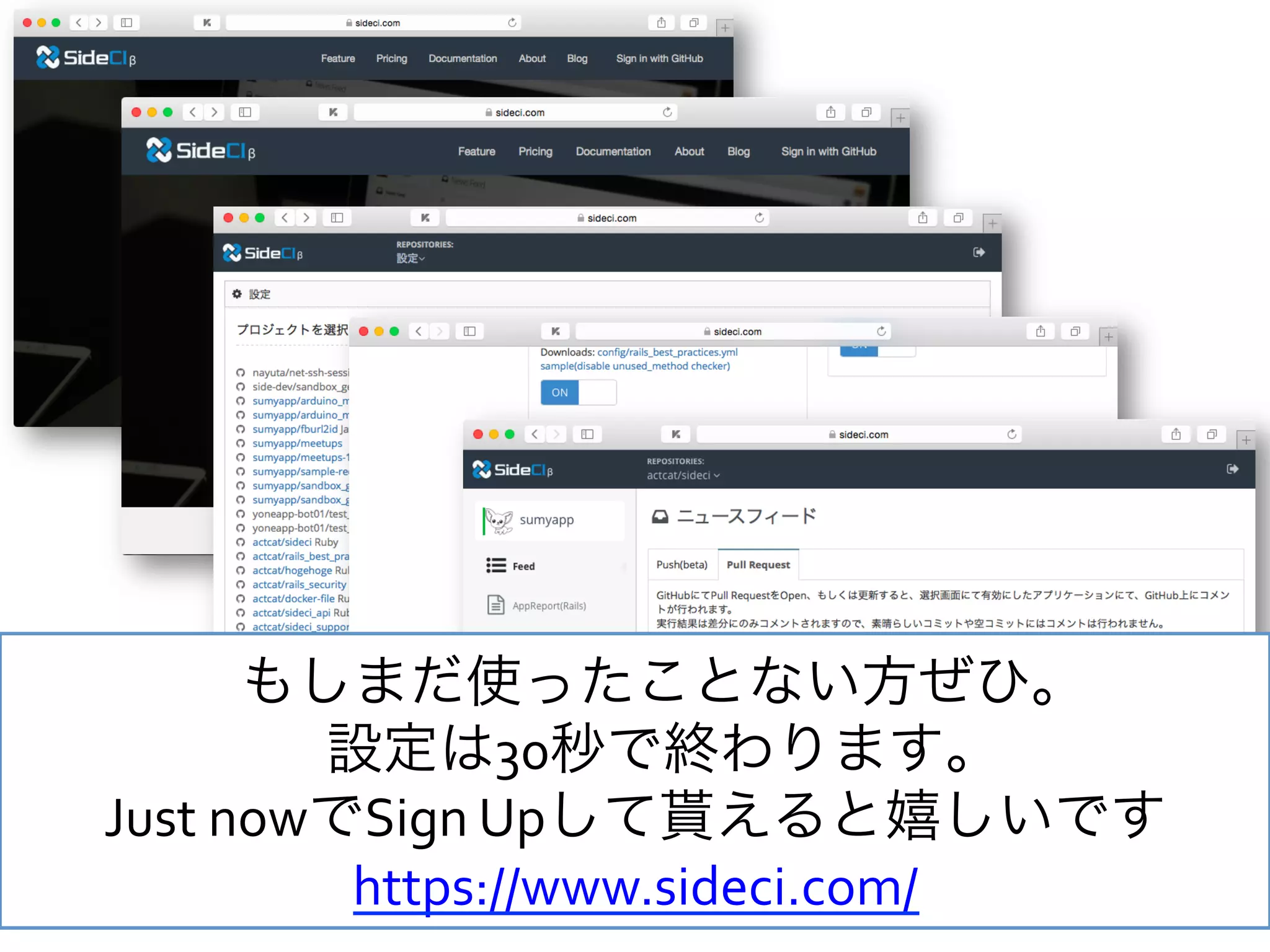

もしまだ使ったことない方ぜひ。
設定は30秒で終わります。
Just
nowでSign
Upして貰えると嬉しいです
https://www.sideci.com/
