840.спортивные сооружения учебник

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
____________________________________________
Государственное образовательное учреждение
высшего профессионального образования
«ПОВОЛЖСКАЯ ГОСУДАРСТВЕННАЯ АКАДЕМИЯ
ФИЗИЧЕСКОЙ КУЛЬТУРЫ, СПОРТА И ТУРИЗМА»
О. Р. КАРАТАЕВ, Е. С. КАРАТАЕВА, А.С. КУЗНЕЦОВ
СПОРТИВНЫЕ СООРУЖЕНИЯ
Учебник по курсу
«Спортивные сооружения»
Казань 2011
Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

2
УДК 725.8
К21
Рецензенты:
заведующий кафедрой «Физическое воспитание» Казанского
государственного аграрного университета, доктор биологических наук,
профессор Ю. С. Ванюшин
генеральный директор ОАО «Промышленные строительные материалы»,
заслуженный строитель РТ, кандидат технических наук А.Р.Гиззатуллин
Каратаев О. Р., Каратаева Е. С., Кузнецов А.С.
К21 Спортивные сооружения: Учебник / О. Р. Каратаев, Каратаева
Е. С., Кузнецов А.С.. – Казань: Поволжская ГАФКСиТ, 2011.
В учебнике обобщены данные по проектированию, строительству и
эксплуатации спортивных сооружений. Приводится хронология строительства
спортивных сооружений, начиная с XVIII века и до наших дней. Дана краткая
характеристика современных спортивных сооружений открытого и закрытого
типа.
Изложены нормативные справочные данные спортивных сооружений и
порядок организации мероприятий, связанных с их архитектурно-
планировочными, конструктивными и техническими аспектами.
Детально рассмотрена технология конструктивных особенностей
строительства открытых спортивных площадок для игровых видов спорта.
Учебник предназначен для студентов физкультурных вузов, студентов,
обучающихся по специальности 032101 «Физическая культура и спорт» со
следующими специализациями: теория и методика физического воспитания,
менеджмент в физической культуре и спорте, спортивно-оздоровительный
туризм, преподавателей кафедр физического воспитания вузов и специалистов,
занимающихся эксплуатацией спортивных сооружений.
 Поволжская государственная академия физической культуры, спорта и
туризма, 2011

3
Предисловие
Одним из важнейших условий качественной реализации
государственной учебной программы по физическому воспитанию в
различных учебных заведениях, спортивных обществах, коллективах
является непрерывное создание и расширение материальной базы и
технического обеспечения мест занятий физическими упражнениями.
Курс «Спортивные сооружения» является одним из элементов
спортивно-педагогического цикла и тесно связан с такими дисциплинами,
как гигиена, экология, валеология, безопасность жизнедеятельности,
история физической культуры, биомеханики, менеджмента.
Взаимодействуя с этими дисциплинами, курс «Спортивные
сооружения» как единая научно-учебная дисциплина направлена на
создание необходимых предпосылок и условий для профессиональной
подготовки, роста и совершенствования специалиста по физической
культуре и спорту.
Цель курса "Спортивные сооружения" - изучение общих основ
проектирования, строительства, ремонта и эксплуатации спортивных
сооружений, предназначенных для занятий спортом и физической
культурой по месту жительства, на производстве, в коллективах
физической культуры, спортивных клубах, местах массового отдыха,
лечебно-оздоровительных учреждениях, а также для учебного и
тренировочного педагогического процесса по физическому воспитанию в
учебных заведениях различного профиля.
Основными задачами при изучении курса "Спортивные сооружения"
являются приобретение студентами теоретических, методических знаний,
практических умений и навыков, необходимых для успешной
педагогической деятельности.

4
Введение
Вопрос о строительных сооружениях сегодня можно считать одним
из насущных в нашей стране. Повсеместный интерес к физической
культуре соединяется с традиционным вниманием к соревнованиям по
разным видам спорта. В результате возникают, с одной стороны,
многочисленные фитнес-центры и теннисные корты, с другой – строятся
новые стадионы, универсальные строительные площадки и др. В таком
контексте новые технологии заслуженно вызывают интерес и пользуются
популярностью. Чем больше строительных сооружений будет возведено в
России, тем здоровее окажется нация: вот оптимальный результат, на
который в конечном итоге направлена деятельность строителей и
проектировщиков.
Важнейшая роль физической культуры в развитых странах в насто-
ящее время высоко оценена как правительствами, так и самим обществом.
Разработаны масштабные программы по стимулированию развития
физической культуры, спорта и здорового образа жизни. Осуществляются
также и программы создания физкультурно-спортивных сооружений для
этих занятий.
Помимо комплекса мероприятий, направленных на пропаганду
здорового образа жизни, одной из важнейших составляющих программы
является техническое оснащение мест для массовых занятий спортом, а
именно строительство большого количества типовых
многофункциональных спортивных сооружений в образовательных
учреждениях.
Массовая физкультура не только как основа высоких достижений
спорта, но и как потенциал оздоровления нации стала одним из
государственных приоритетов. Проявился интерес инвесторов к вложению
средств в развитие разнообразных физкультурно-оздоровительных
программ.
В целом спортивные сооружения делятся на два типа: плоскостные
(разного рода площадки и стадионы) и спорткомплексы (универсальные
физкультурно-оздоровительные и специализированные комплексы –
теннисные центры, легкоатлетические манежи, фитнес-залы и т.п.). Их
возведение нуждается в профессиональном, качественном подходе,
поскольку вплотную связано со здоровьем и жизнью людей. Необходимо,
чтобы то или иное техническое решение, принятое при проектировании,
соответствовало требованиям экологических, санитарно-гигиенических,
противопожарных и других норм, действующих на территории Российской

5
Федерации. Только так обеспечивается безопасность эксплуатации
сооружения.
Глава 1. ИСТОРИЯ И РАЗВИТИЕ СПОРТИВНЫХ СООРУЖЕНИЙ
1.1. Краткая история развития спортивных сооружений
Спорт сопутствует жизни человеческого общества с незапамятных
времен. Физическая культура и спорт своими историческими корнями
уходят в глубокую древность. Археологические раскопки приносят
сведения о примитивных постройках для физических упражнений,
относящихся еще к каменному веку. Такие постройки найдены на
территории Индии, Египта, Средней Азии и Южной Америки. К ним
относятся так называемые кромлехи, т.е. площадки, окруженные
каменными столбами.
В глубокой древности физические упражнения в большинстве
случаев носили культовый характер и были связаны с гигиеной; однако и в
военной подготовке, и в играх и развлечениях физические упражнения
имели важное значение. Развитие физической культуры, появление в
обиходе разнообразных игр и спортивной борьбы вызвали необходимость
строительства специальных сооружений, а новые сооружения оказывали, в
свою очередь, влияние на прогресс развития спорта и физической
культуры.
Во дворцах индийских и персидских владетелей строились
монументальные конные дворы для состязаний на лошадях и
соревнований в стрельбе из лука, что свидетельствует о популярности
конно-спортивных упражнений – самой древней спортивной дисциплины
Азии, известной там уже за четыре тысячелетия до нашей эры.
Предметы, служившие в древности для игр и спортивных
соревнований, имели культовое значение, именно они дают нам
представление о понимании древними людьми сил природы. Например,
диск у индийцев символизировал солнце и был атрибутом бога Вишну;
игра в мяч у ацтеков была аллегорией борьбы дня с ночью, света с тьмой,
причем игровая площадка символизировала небо, а мяч – вселенную.
Соревнование в силе и быстроте было известно уже у первобытных
народов и во всем античном мире.
Резиновый мяч, известный индийцам Америки еще в третьем
столетии до нашей эры, был в то время основой физических упражнений,
явившихся первообразом игры с эластичным мячом, впоследствии
распространившейся в Северо-Американских Соединенных Штатах.
На стенах древнейших мексиканских игровых арен найдены кольца,
прикрепленные перпендикулярно к стене на оси арены, сквозь которые

6
бросали мяч во время игры; кольца эти справедливо могут считаться
прообразом корзин американского баскетбола (рис. 1).
Рис. 1. Площадка для игры в мяч в форме двойного Т
(первое тысячелетие нашей эры) в Хочикалько, Мексика:
она может считаться прообразом современных стадионов для малых игр
История эгейской культуры свидетельствует о распространении
ранних форм физической культуры в восточном Средиземноморье в XXX–
XII в. до н. э. (рис. 2) Здесь были найдены обломки сосудов с
изображениями лучников, акробатов, прыгающих через быков. При
раскопках кносского дворца (Кносс – древний город на острове Крит)
удалось обнаружить помещения, которые предназначались для занятий
физическими упражнениями.
Значительным явлением, характеризующим развитие
древнегреческой физической культуры, были Олимпийские игры. Они
проводились регулярно через каждые четыре года в Олимпии.
Документальные данные приурочивают начало этих празднеств к 776 г. до
н. э. С этого года начинается счет календарным четырехлетиям –
олимпиадам.
Наряду с общегреческими Олимпийскими играми во многих городах
Греции проводились игры меньшего масштаба, но также имеющие
большое значение в общественно-политической жизни рабовладельческих
государств (истмийские, панафинийские, пифийские, немейские игры и
др.) иного полиса или района. Для проведения общегреческих и
региональных игр было сооружено много стадионов, остатки которых
обнаружены в Олимпии, Дельфах, Пирее, Милете и ряде других районов
Греции.

7
Рис. 2. Античные приемы расположения физкультурных сооружений и их
взаимоотношения с другими общественными объектами города:
А) Олимпия (эллинский период): 1) Алтис, 2) стадион, 3) гимнасий,
4) Пританейон, 5) Герайон, 6) сокровищницы, 7) храм Зевса (все сооружения
расположены на территории храмов); В) Милет: 1) стадион, 2) гимнасий, 3) термы,
4) верхний гимнасий, 5) рынок, 6) театр; С) Приена (эллинистический период):
1) стадион, 2) нижний гимнасий, 3) верхний гимнасий, 4) рынок, 5) театр; D) Помпеи
(римская эпоха): 1) амфитеатр, 2) центральный форум, 3) Стабианские термы, 4) термы
на рынке, 5) главные термы, 6) казармы гладиаторов (все сооружения являются
неотъемлемой частью застройки города)
Античные стадионы относят к трем периодам: эллинскому,
эллинистическому и древнеримскому (табл. 1).

8
Таблица 1
Основная характеристика некоторых стадионов
Древней Греции и Древнего Рима
Место
нахождения
Дата
сооружения
Размеры
арены (м)
Длина
беговой
дорожки (м)
Вместимость
трибун (чел)
Эллинский период
Олимпия
Около 450 г. до
н. э.
212  32 122,25 30 000
Дельфы
Конец
V в до н.э.
192  25,5 177,35 7 000
Афины 330 г. до н. э. 204  33,4 184,30 50 000
Эллинистический период
Милет II в. до н. э. 194,5  29,6 192,27 15 000
Приенна
Вторая
половина
II в. до н. э.
191  18 191,39 5 000
Древнеримский период
Перга II в. н. э. 191,5  34 15 000
Анцаин II в. н. э. 207,5  38 15 000
Рим (Колизей) 80 г. н. э. 79,35  47,5 50 000
Рим (Циркус
Максимус)
I в. н. э. 500  100 250 000
Древние греческие города, представляющие собой независимые
государства, постоянно конкурировали в области науки, искусства и
спорта. Дух добрососедства и мирного соревнования оказал большое
влияние на развитие физической культуры и спорта в Древней Греции, что,
в свою очередь, отразилось на архитектурном оформлении стадионов
эллинского периода. Греческие стадионы отличались совершенными
архитектурными формами, грандиозным размахом и гармонически
вписывались в окружающий ландшафт.
Стадионы эллинского периода играли роль центров общественной
жизни государства. Археологические находки позволяют воспроизвести
картину первых соревнований в беге, борьбе и др. В табл. 2 представлена
ориентировочная последовательность постепенного включения различных
видов состязаний в программы Олимпийских игр древности.

9

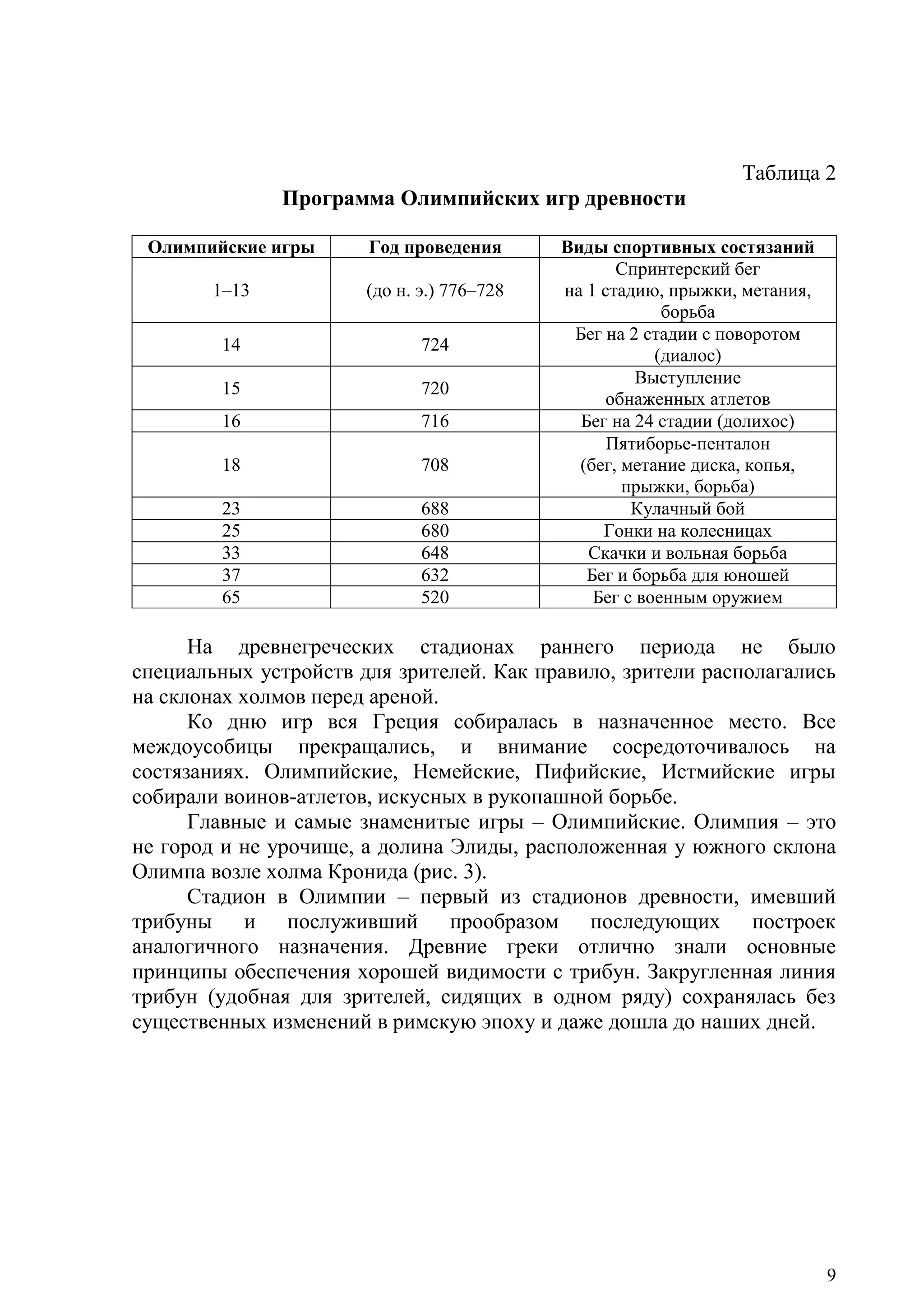

Таблица 2
Программа Олимпийских игр древности
Олимпийские игры Год проведения Виды спортивных состязаний
1–13 (до н. э.) 776–728
Спринтерский бег
на 1 стадию, прыжки, метания,
борьба
14 724
Бег на 2 стадии с поворотом
(диалос)
15 720
Выступление
обнаженных атлетов
16 716 Бег на 24 стадии (долихос)
18 708
Пятиборье-пенталон
(бег, метание диска, копья,
прыжки, борьба)
23 688 Кулачный бой
25 680 Гонки на колесницах
33 648 Скачки и вольная борьба
37 632 Бег и борьба для юношей
65 520 Бег с военным оружием
На древнегреческих стадионах раннего периода не было
специальных устройств для зрителей. Как правило, зрители располагались
на склонах холмов перед ареной.
Ко дню игр вся Греция собиралась в назначенное место. Все
междоусобицы прекращались, и внимание сосредоточивалось на
состязаниях. Олимпийские, Немейские, Пифийские, Истмийские игры
собирали воинов-атлетов, искусных в рукопашной борьбе.
Главные и самые знаменитые игры – Олимпийские. Олимпия – это
не город и не урочище, а долина Элиды, расположенная у южного склона
Олимпа возле холма Кронида (рис. 3).
Стадион в Олимпии – первый из стадионов древности, имевший
трибуны и послуживший прообразом последующих построек
аналогичного назначения. Древние греки отлично знали основные
принципы обеспечения хорошей видимости с трибун. Закругленная линия
трибун (удобная для зрителей, сидящих в одном ряду) сохранялась без
существенных изменений в римскую эпоху и даже дошла до наших дней.

10

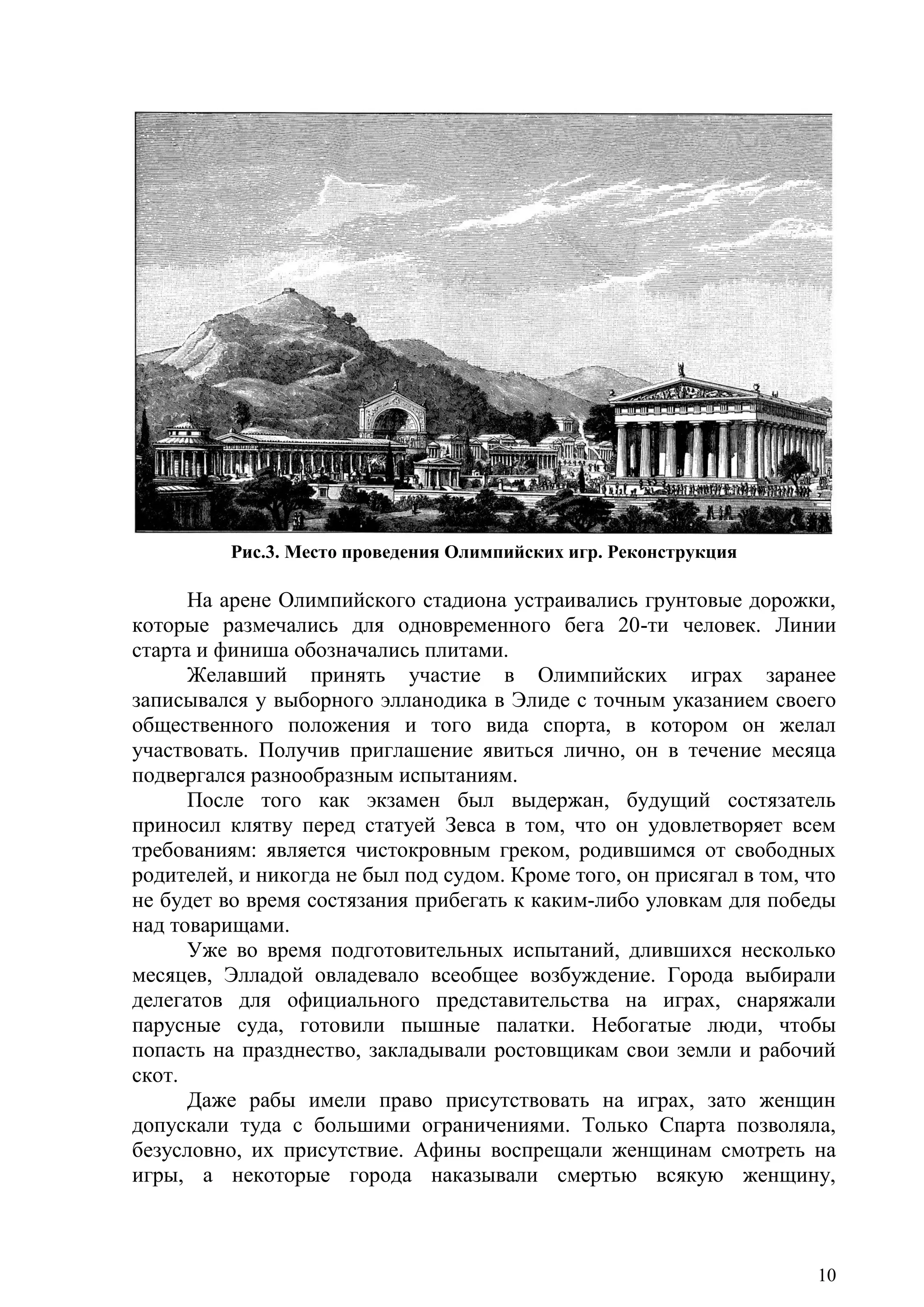

Рис.3. Место проведения Олимпийских игр. Реконструкция
На арене Олимпийского стадиона устраивались грунтовые дорожки,
которые размечались для одновременного бега 20-ти человек. Линии
старта и финиша обозначались плитами.
Желавший принять участие в Олимпийских играх заранее
записывался у выборного элланодика в Элиде с точным указанием своего
общественного положения и того вида спорта, в котором он желал
участвовать. Получив приглашение явиться лично, он в течение месяца
подвергался разнообразным испытаниям.
После того как экзамен был выдержан, будущий состязатель
приносил клятву перед статуей Зевса в том, что он удовлетворяет всем
требованиям: является чистокровным греком, родившимся от свободных
родителей, и никогда не был под судом. Кроме того, он присягал в том, что
не будет во время состязания прибегать к каким-либо уловкам для победы
над товарищами.
Уже во время подготовительных испытаний, длившихся несколько
месяцев, Элладой овладевало всеобщее возбуждение. Города выбирали
делегатов для официального представительства на играх, снаряжали
парусные суда, готовили пышные палатки. Небогатые люди, чтобы
попасть на празднество, закладывали ростовщикам свои земли и рабочий
скот.
Даже рабы имели право присутствовать на играх, зато женщин
допускали туда с большими ограничениями. Только Спарта позволяла,
безусловно, их присутствие. Афины воспрещали женщинам смотреть на
игры, а некоторые города наказывали смертью всякую женщину,

11
перешедшую границу места игр. Только жрица Деметры занимала
почетное место среди зрителей, подобно весталке в Риме.
Стадионы эллинистического периода перестают играть роль центра
общественной жизни, они становятся зрелищными сооружениями для
граждан города. Трибуны стадионов уже не столь грандиозны, так как они
предназначены только для жителей данного города. Например, стадион в
стотысячном Милете был построен внутри самого города.
Древнеримский период строительства стадионов относится ко
времени формирования древнеримской империи (начало н. э.). В это
время происходит реконструкция многих стадионов эллинского периода.
Во II в. н.э. подверглись реконструкции стадионы в Афинах и Дельфах. В
связи с возросшим количеством участников соревнований были
расширены арены этих стадионов и устроены стационарные мраморные
трибуны для зрителей. На стадионах древнеримского периода профильная
линия трибун для лучшей видимости делается вогнутой. Стадионы этого
периода становятся архитектурно законченными объектами. В I в. до н. э.
началось формирование такого вида древнеримского зрелищного
сооружения, как амфитеатр. Впоследствии амфитеатры оказали
определенное влияние на строительство современных спортивных арен.
Ярким примером древнеримского амфитеатра является Колизей
(рис. 4). Первоначально Колизей имел три яруса. Четвертый ярус был
надстроен во II в. н. э. Сначала в Колизее происходили бои зверей,
несколько позже – гладиаторов. Здесь имелось большое количество
подтрибунных помещений. Кроме того, непосредственно под ареной
размещались клетки для зверей и другие подсобные помещения. На
расстоянии 1 км от Колизея находилась деревня рабов, которая
соединялась с ареной стадиона подземными тоннелями. Предполагается,
что над Колизеем натягивалось тентовое покрытие, превращающее его в
крытый стадион. Стадионы, подобные Колизею, имелись в каждом
крупном римском городе.

12
Рис.4. Римский Колизей в XIX в.
Первоначально римские игры не отличались тем блеском, который
был им придан впоследствии. Они состояли из воинских и гимнастических
упражнений, бега, кулачного боя, игровых и комических сцен. Затем часть
игр, позаимствованная из Этрурии, приняла местный характер и
превратилась из религиозных игр в народные. В первые времена
Республики игры устраивал консул, а затем специально назначенные
сановники – эдилы. Огромные средства, которые требовались на
проведение игр, эдилы частично покрывали из собственного кармана.
Поэтому на такую должность выбирали людей, обладавших громадным
богатством. Но впоследствии даже богатейшие люди начали все чаще
отказываться от эдильства: расширявшиеся программы увеселений
становились слишком уж дорогими. Когда власть перешла к императорам,
игры стали проводить за их счет. Заведовал проведением игр curator
ludorum.
Одна из самых любимых форм увеселений чисто римского
происхождения – гладиаторские зрелища. Они зародились в Этрурии, где в
высших классах общества развлекались кулачными боями рабов.
Впоследствии их стали даже вооружать, чтобы борьба шла не на жизнь, а
на смерть. Затем рабов уже специально тренировали для этой жестокой
забавы. Бои проводили в здании цирка, что давало возможность всему
Риму любоваться этим зрелищем (рис.5).

13

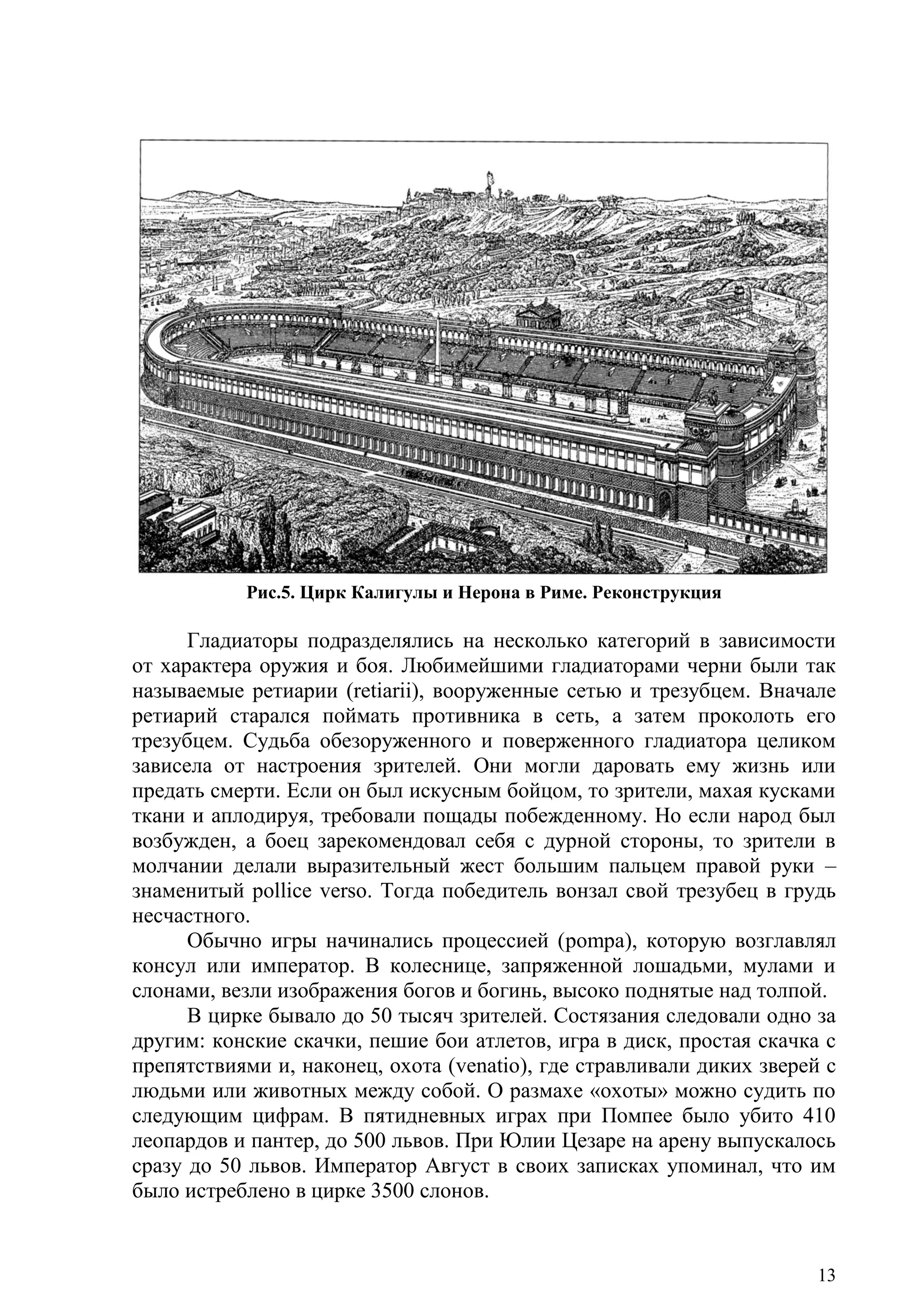

Рис.5. Цирк Калигулы и Нерона в Риме. Реконструкция
Гладиаторы подразделялись на несколько категорий в зависимости
от характера оружия и боя. Любимейшими гладиаторами черни были так
называемые ретиарии (retiarii), вооруженные сетью и трезубцем. Вначале
ретиарий старался поймать противника в сеть, а затем проколоть его
трезубцем. Судьба обезоруженного и поверженного гладиатора целиком
зависела от настроения зрителей. Они могли даровать ему жизнь или
предать смерти. Если он был искусным бойцом, то зрители, махая кусками
ткани и аплодируя, требовали пощады побежденному. Но если народ был
возбужден, а боец зарекомендовал себя с дурной стороны, то зрители в
молчании делали выразительный жест большим пальцем правой руки –
знаменитый pollice verso. Тогда победитель вонзал свой трезубец в грудь
несчастного.
Обычно игры начинались процессией (pompa), которую возглавлял
консул или император. В колеснице, запряженной лошадьми, мулами и
слонами, везли изображения богов и богинь, высоко поднятые над толпой.
В цирке бывало до 50 тысяч зрителей. Состязания следовали одно за
другим: конские скачки, пешие бои атлетов, игра в диск, простая скачка с
препятствиями и, наконец, охота (venatio), где стравливали диких зверей с
людьми или животных между собой. О размахе «охоты» можно судить по
следующим цифрам. В пятидневных играх при Помпее было убито 410
леопардов и пантер, до 500 львов. При Юлии Цезаре на арену выпускалось
сразу до 50 львов. Император Август в своих записках упоминал, что им
было истреблено в цирке 3500 слонов.

14
Картину римских цирковых зрелищ лучше всего характеризуют
гонки на колесницах – один из популярнейших видов увеселений. Скачки
были настолько популярны в Риме, что еще в IX веке носили одежду,
соответствовавшую цветам противоборствующих партий болельщиков в
цирке.
Особого внимания заслуживает величественное сооружение,
предназначенное для соревнований в гонках на колесницах, имевшее
название гипподром, или Циркус Максимус (рис. 6). Это сооружение
вмещало на своих трибунах до 250000 зрителей.
Рис.6. Большой цирк (Circus Maximus) в Риме. Реконструкция
В Древнем Риме большое внимание уделялось сооружению терм –
грандиозных бассейнов для купания, которые строились на протяжении от
I до III в. н. э. Самыми большими и богатыми были термы Диоклетиана и
Кара-каллы. Термы Каракаллы, например, занимали площадь 120000 м
2
,
размещались в здании, имевшем 337 м в длину и 338 м в ширину, со
стенами толщиной 6 м. В этих термах одновременно могло разместиться
около 3000 человек для принятия таких процедур, как: мытье, потение,
массаж, душ, ванны, плавание в бассейнах с горячей, теплой или холодной
водой.
Римские термы отличались невероятной пышностью отделки и
оборудования.
Для облицовки стен зданий применялся дорогостоящий мрамор.
Лучшие ваятели Рима украшали помещения терм мраморными

15
скульптурами, уникальной мозаикой. Термы оборудовались также
водопроводом и теплопроводом.
В IV в. н. э. в Риме стала пользоваться государственной поддержкой
христианская религия. Церковь повела активную борьбу против римских
зрелищ, собиравших десятки тысяч зрителей. Начался медленный упадок
классической культуры, а вместе с ней и физической культуры.
Распространение христианства, отрицающего культ человеческого тела и
его гармоническое развитие, сопровождалось узаконенным разрушением
множества крупнейших спортивных сооружений античного мира.
После того как на смену античной культуре пришло христианство,
по своим догмам отрицавшее культ человеческого тела и его
гармонического развития, спортивные игры и соревнования были
прекращены. Спорт совершенно утратил свое первоначальное значение и в
средние века существовал только как обучение военному ремеслу или
охоте на крупного зверя. Строительство специальных спортивных
сооружений совершенно прекратилось.
Раннее средневековье характеризуется полнейшим упадком
физической культуры.
В X–XI вв. очень медленно начали развиваться некоторые
целенаправленные формы физических упражнений. Предпосылкой к этому
послужили начавшиеся в XI в. торговая колонизация Востока, крестовые
походы и появившееся рыцарство. Свободное от походов время рыцари
заполняли главным образом воинскими упражнениями и участием в
турнирах (рис. 7). В придворных кругах устраивались различные
рыцарские игрища, проводившиеся по особым правилам. Основная цель
физических упражнений во времена средневековья сводилась в основном к
тому, чтобы подготовить рыцарей к войнам.

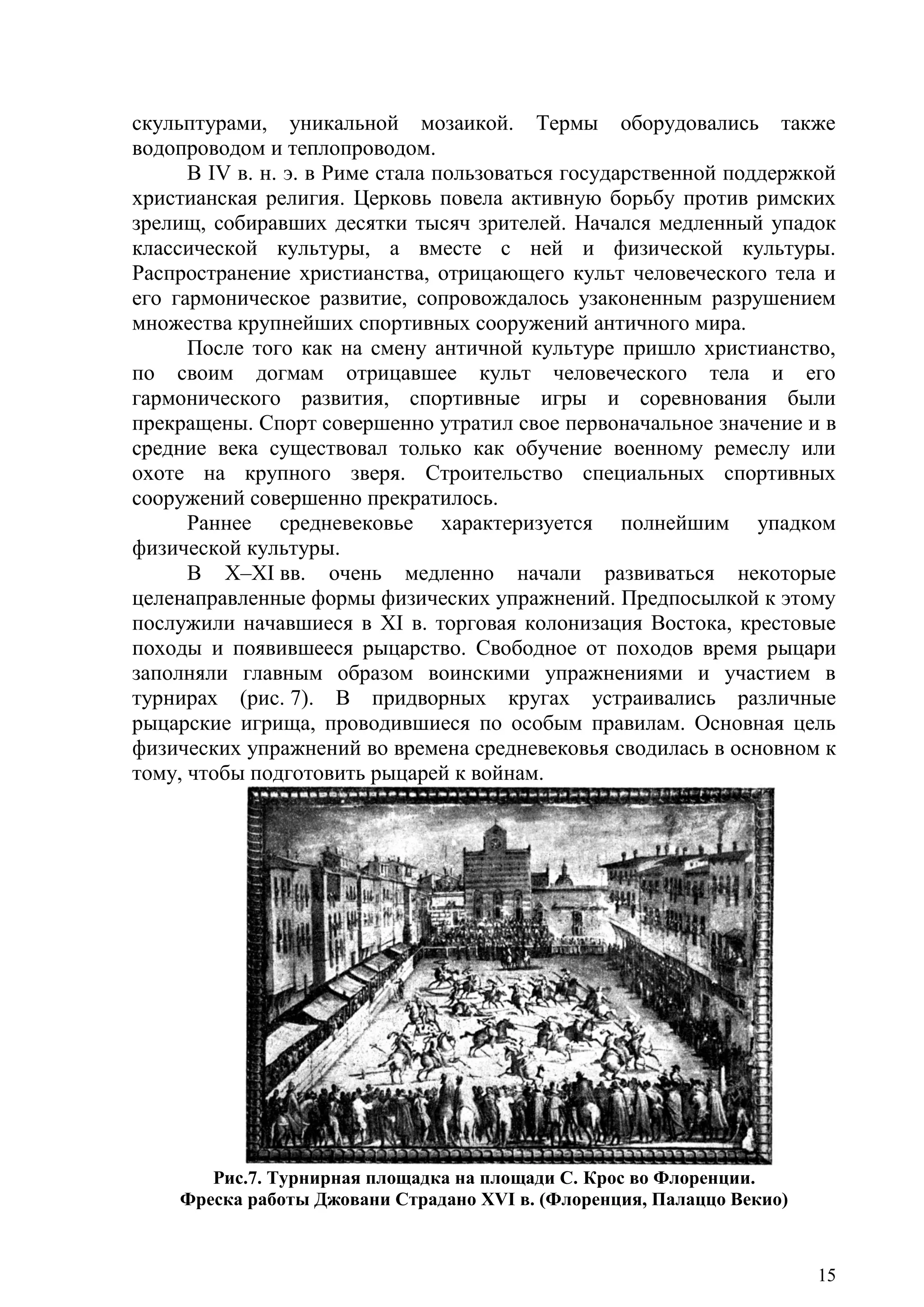

Рис.7. Турнирная площадка на площади С. Крос во Флоренции.
Фреска работы Джовани Страдано XVI в. (Флоренция, Палаццо Векио)

16
В развитом феодальном обществе (XI–XIV вв.) под влиянием
классовой борьбы сформировались физическая культура народных масс
(крестьян и горожан) и физическая культура господствующего класса
(феодалов, рыцарей).
В XVI и XVII вв. во многих городах для общедоступных игр в мяч и
для стрельбы по мишени отводились специальные участки. В качестве
примера можно указать площадку Плас де Возжи (Place de Vosges) (прежде
Плас Рояль (Place Royale), открытую в 1612 году), которая первоначально
была предусмотрена как место игр и гуляний городского плебса, а затем
была перестроена в турнирную площадку с местами для зрителей (здесь
впервые был применен травяной покров). В Польше, во времена
Ягеллонов, для подобных целей были отведены так называемые Блони в
Кркове, а в Варшаве – луга под стенами, окружавшими город. Наряду с
площадками и местами игр и гуляний для городских жителей,
аристократия создавала в парках зрелищно-увеселительные объекты, как,
например, плавательный бассейн в Вилла Мантальто в Риме, построенный
в XVI в. Доменико Фонтано, или амфитеатр в саду Боболи во Флоренции
XVII в. С этого же времени начали строить первые спортивные залы:
фехтовальные или для игры в мяч (рис.8–10).
Рис.8. Фехтовальный зал в Милане, XVIII в.
Рис.9. Дом для игры в мяч – фасад. Гравюра на меди 1632 г.
Рис.10. Интерьер дома для игры в мяч

17
Период позднего средневековья – это период ломки феодального
строя, зарождения буржуазной культуры, в том числе буржуазной
физической культуры.
Только лишь в новые времена, начиная с XIX века, стала постепенно
возрождаться роль спортивных сооружений, предназначенных для
упражнений и для устройства состязаний.
В 1806 году архитектор Луиджи Каноника построил в Милане
овальную арену, используя классические римские образцы. Возведение
этой арены можно считать началом строительства современных зрелищно-
спортивных сооружений. Арена в Милане была предназначена для
разнообразных публичных соревнований; ее можно было даже наполнять
водой для проведения водных игр. Позднее арену переоборудовали под
футбольное поле и устроили круговую беговую дорожку, протяженностью
500 метров.
Эпоха современного спорта началась в гуманистических целях
защиты здоровья людей от пагубного влияния индустриализации.
П.Г. Линг вводит в обиход «шведскую гимнастику», что повлекло за собой
строительство соответствующих гимнастических залов. В 1828 году в
Ливерпуле, в Англии, был построен первый крытый плавательный
бассейн, а в Голландии, в городе Бреде, в 1830 году – первый открытый
плавательный бассейн. Футбол в своей нынешней форме появился в
1855 году, а специальные футбольные площадки начали строить на 30 лет
позднее.
В XX веке под влиянием технического прогресса и социально-
политических реформ все виды спорта получили огромное развитие.
Возникли и совершенно новые виды спорта, в частности скоростные
состязания на разного рода машинах, начиная с велосипедов и заканчивая
самолетами. Это повлекло за собой строительство специально
приспособленных спортивных сооружений самых разнообразных видов и
конструкций: различного рода гоночных дорожек, велодромов,
автодромов, мотоциклетных треков, акваторий для гребных, парусных и
водно-моторных соревнований, спортивных аэродромов, планерных
площадок, аэроклубов, водных станций, сооружений для зимних видов
спорта – лыжных трамплинов, бобслейных, саночных и буерных трасс.
Прогресс строительной техники, появление новых материалов в
строительстве привели, подобно тому, как это было в древние времена, ко
многим изменениям в архитектуре спортивных сооружений, что в
основном сказалось на формах крытых сооружений (спортивных залов,
плавательных бассейнов), стадионов с трибунами большой емкости, а
также на конструкции специальных устройств, например, вышек для
прыжков в воду. В функциональном отношении современные крытые
спортивные объекты в основном сохранили общие с древними
сооружениями черты. Например, система античных греческих спортивных
сооружений, в особенности эллинистического периода, во многом схожа с

18
современными центрами физической культуры. Современные купальни в
значительной степени соответствуют древнеримским термам, а
современные спортивные павильоны похожи на палестры. В качестве
примера современного центра физической культуры со всеми видами
спортивных сооружений, построенных специально для физического
воспитания, можно указать на Академию физического воспитания
им. генерала К. Сверчевского в районе Беляны в Варшаве. Здесь, на
площади в 73 га, размещены четыре группы строений (главный корпус –
центр олимпийской подготовки, женский интернат и жилые дома для
преподавателей и администрации). Главный корпус представляет собой
комплекс строений, где находятся лекционные и гимнастические залы,
лаборатории, научные кабинеты, крытый плавательный бассейн, размером
25  12 м., административные помещения и мужской интернат. С северной
стороны к главному корпусу пристроен гимнастический зал
(реконструированный в 1950–1951 гг.) площадью 130  22 м. с трибунами
на 500 человек. С западной стороны от гимнастического зала находится
построенный в 1963 году комплекс тренировочных сооружений центра
олимпийской подготовки, а севернее от него – женский интернат с
гимнастическим залом и клубом. Сооружения всего объекта, включая
различного рода спортивные площадки и полукруглую площадку для
танцев (около женского интерната), свободно размещены среди пышной
зелени. Территория объекта со зданиями, расположенными с северо-запада
на юго-восток, создает весьма благоприятные условия освещения. Проект
всего объекта был разработан архитектором Эдгаром Норбертом в 1929–
1933 годах.
Основные сооружения и элементы Академии можно сравнить со
спортивными сооружениями античной Греции: главный корпус в своих
основных чертах похож на палестру, спортивные залы – на ксисту,
прилегающие к ним спортивные площадки – на стадион. Все это
напоминает планировку гимнасии в Приене.
Развитие строительства спортивных павильонов в новейшие время
получило начало в Англии, а потом в Советском Союзе. Англичане еще в
начале XIX века стали размещать в павильонах всякого рода
вспомогательные помещения для посетителей спортивных объектов. Для
многих спортивных объектов, построенных в Советском Союзе в 40-х
годах ХХ столетия, в основу положены приемы античных спортивных
сооружений с программами, дополненными помещениями, отвечающими
требованиям постановки дела физического воспитания в СССР. Одним из
первых павильонов с такой расширенной программой является
спортивный стадион в Черкизове, в Москве, построенный в 1938 году.
Авторы проекта спортивного павильона в Сокольниках (архитекторы
А. Васильев и Г. Вегман), учитывая то, что трибуны стадиона размещены
на земляных валах, разместили все вспомогательные помещения стадиона
в отдельном павильоне, расположенном на поперечной оси стадиона.

19
Павильон состоит из фронтальной части, обращенной в сторону стадиона с
портиком и колоннадой, где размещены все необходимые помещения, и из
перистиля, окруженного колоннами, похожего на такие же перистили в
палестрах. Здесь устроена площадка для зарядки перед соревнованиями и
для отдыха после них. В странах с умеренным и суровым климатом
перистили такого рода перекрываются и преображаются в гимнастические
залы, которые часто разрастаются до размеров крупных спортивных
корпусов, используемых для гимнастики и спортивных игр. Примером
такого крытого сооружения может служить теннисный павильон
московского Динамо или крытый стадион в Сан Луи (США). Последний
является примером логичного конструктивного решения, отвечающего
материалам и техническому уровню, достигнутому ко времени его
строительства.
1.2. Архитектурные и конструктивные особенности спортивных
сооружений
При формировании архитектурного образа спортивного сооружения
или комплекса необходимо внимательно учитывать градостроительные и
природные факторы. Крупные спортивные сооружения нередко являются
доминирующими элементами архитектурных ансамблей городских
районов, крупных парков и других общественных комплексов. В этом
случае вопросы расположения и внешнего образа спортивных сооружений
нужно решать в едином архитектурном ансамбле с окружающей
застройкой, ландшафтом и зелеными насаждениями.
Большинство спортивных сооружений характеризуется сочетанием
большепролетных залов и сравнительно небольших обслуживающих и
технических помещений. Поэтому художественный облик сооружения в
целом нередко определяется в результате сочетания крупных объемов с
большепролетными перекрытиями и подиумами или пристройками для
вспомогательных и обслуживающих помещений.
Для демонстрационных спортивных сооружений, рассчитанных на
проведение как крупных соревнований, так и на массовую учебно-
тренировочную работу, характерным является разделение людских потоков и
основных групп помещений с отдельными входами для спортсменов,
зрителей, персонала и др. Умелое архитектурно-художественное решение этих
проблем зачастую определяет специфический облик спортивных сооружений.
Композиции спортивных сооружений в жилых районах, микро-
районах и группах домов необходимо создавать в едином ансамбле с
жилыми и общественными зданиями селитебной территории (часть
планировочной структуры города.
Высокие архитектурно-художественные качества спортивных
сооружений достигаются при тесном творческом взаимодействии
архитектора, технолога и инженера.

20

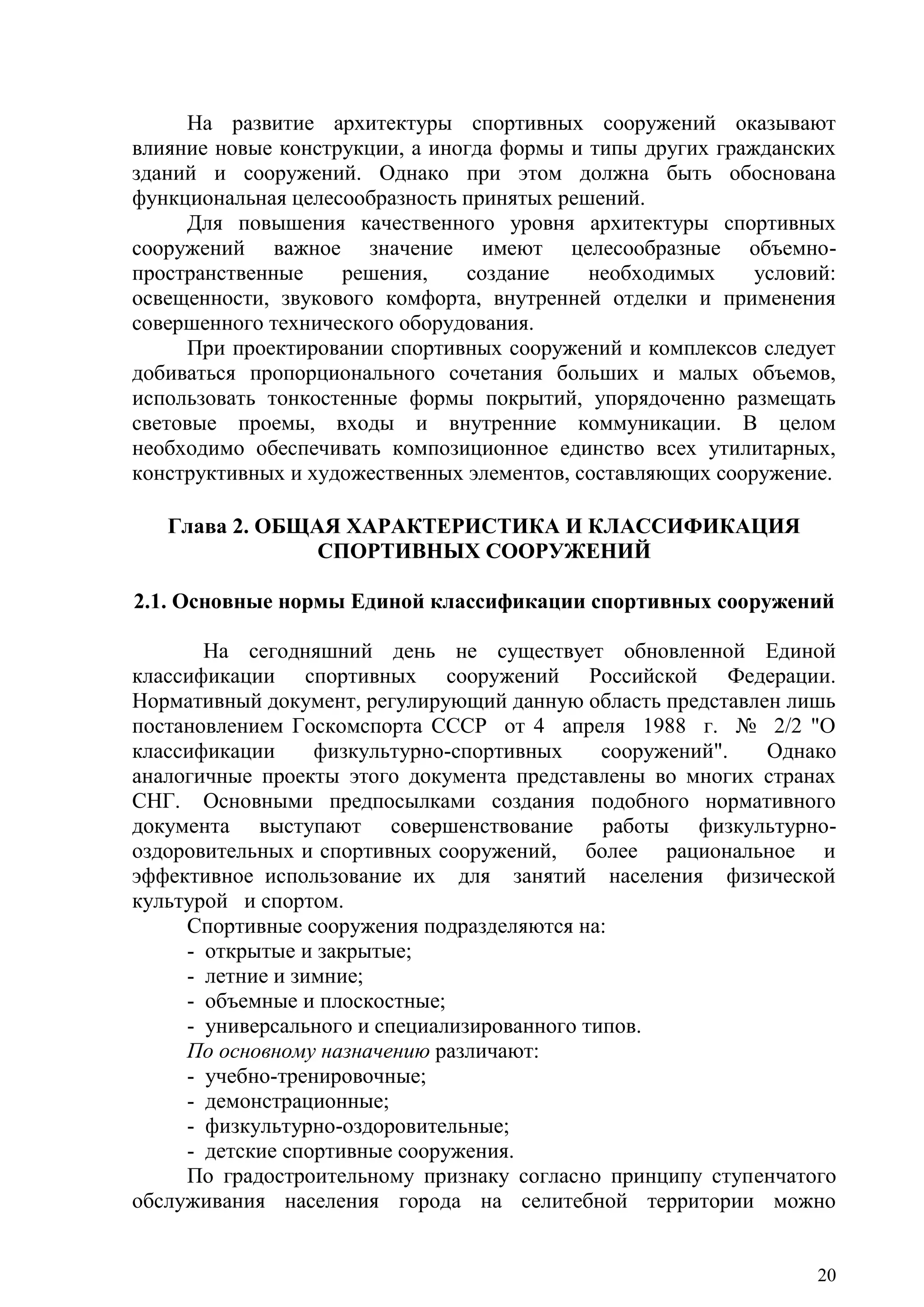

На развитие архитектуры спортивных сооружений оказывают
влияние новые конструкции, а иногда формы и типы других гражданских
зданий и сооружений. Однако при этом должна быть обоснована
функциональная целесообразность принятых решений.
Для повышения качественного уровня архитектуры спортивных
сооружений важное значение имеют целесообразные объемно-
пространственные решения, создание необходимых условий:
освещенности, звукового комфорта, внутренней отделки и применения
совершенного технического оборудования.
При проектировании спортивных сооружений и комплексов следует
добиваться пропорционального сочетания больших и малых объемов,
использовать тонкостенные формы покрытий, упорядоченно размещать
световые проемы, входы и внутренние коммуникации. В целом
необходимо обеспечивать композиционное единство всех утилитарных,
конструктивных и художественных элементов, составляющих сооружение.
Глава 2. ОБЩАЯ ХАРАКТЕРИСТИКА И КЛАССИФИКАЦИЯ
СПОРТИВНЫХ СООРУЖЕНИЙ
2.1. Основные нормы Единой классификации спортивных сооружений
На сегодняшний день не существует обновленной Единой
классификации спортивных сооружений Российской Федерации.
Нормативный документ, регулирующий данную область представлен лишь
постановлением Госкомспорта СССР от 4 апреля 1988 г. № 2/2 "О
классификации физкультурно-спортивных сооружений". Однако
аналогичные проекты этого документа представлены во многих странах
СНГ. Основными предпосылками создания подобного нормативного
документа выступают совершенствование работы физкультурно-
оздоровительных и спортивных сооружений, более рациональное и
эффективное использование их для занятий населения физической
культурой и спортом.
Спортивные сооружения подразделяются на:
- открытые и закрытые;
- летние и зимние;
- объемные и плоскостные;
- универсального и специализированного типов.
По основному назначению различают:
- учебно-тренировочные;
- демонстрационные;
- физкультурно-оздоровительные;
- детские спортивные сооружения.
По градостроительному признаку согласно принципу ступенчатого
обслуживания населения города на селитебной территории можно

21
выявить: общегородские, межрайонные, районные, микрорайонные
спортивные сооружения.
Открытые плоскостные спортивные сооружения:
- спортивное ядро;
- стадион;
- площадки для спортивных игр:
- для бадминтона 15x8 м;
- для баскетбола 28x16 м;
- для волейбола 24x15 м;
- для городков 30x15 м;
- для тенниса 40x20 м;
- для настольного тенниса 12x6 м;
- беговые легкоатлетические и конькобежные дорожки.
Крытые спортивные сооружения:
- спортивные залы (без мест для зрителей) и спортивные корпуса;
Настоящая классификация регламентирует использование
физкультурно-спортивных сооружений для определенных видов
спортивной
и физкультурно-оздоровительной работы, включая оказание платных
услуг, в зависимости от параметров сооружений и их оснащенности.
Классификация определяет категорию отдельного сооружения
согласно приведенной терминологии и в соответствии с
требованиями нормативных документов.
По назначению физкультурно-спортивные сооружения
подразделяются на спортивно-зрелищные (демонстрационные), учебно-
тренировочные и физкультурно-оздоровительные.
Физкультурно-оздоровительная работа осуществляется на всех
сооружениях, где занятия не требуют специальной подготовки и не
представляют опасности для жизни и здоровья занимающихся.
К спортивно-зрелищным относятся сооружения, имеющие
следующее число зрительских мест, представляющих собой трибуны или
отдельные ряды при обеспечении нормальной видимости и
необходимых условий эвакуации:
- в помещении - 500 и более;
- на открытом воздухе - 1500 и более.
Независимо от наличия зрительских мест все сооружения для
гребного, парусного, лыжного, фристайла, стрелкового, конькобежного,
конного (за исключением ипподрома), вело-шоссейного, шахматно-
шашечного спорта относятся к учебно-тренировочным.
Физкультурно-спортивные сооружения представляют собой
единую
систему, подразделяющуюся по функциональному назначению на шесть
разделов:

22
- обеспечивающие занятия по программам детских
дошкольных
учреждений и учебных заведений;
- обеспечивающие занятия в процессе труда в режиме рабочего
времени и послерабочего восстановления;
- обеспечивающие подготовку к службе в Вооруженных Силах,
процесс военной службы и поддержание физического уровня для
выполнения специальных видов работ (гражданская авиация, монтаж
оборудования, ЛЭП и т.п.);
- обеспечивающие лечебно-профилактическую работу среди
населения (ЛФК поликлиник, сооружения санаториев, домов
отдыха, профилакториев);
- обеспечивающие занятия физическими упражнениями в
режиме
отдыха;
- обеспечивающие подготовку спортсменов высшего класса и
проведение соревнований.
Использование физкультурно-спортивных сооружений детских
дошкольных учреждений, учебных заведений предприятий (находящихся
на территории предприятия), обеспечивающих подготовку к службе и
службу в Вооруженных Силах, поддержание физического уровня и
лечебно-профилактическую работу среди населения, определяется
правилами внутреннего распорядка названных организаций.
В свободное от основных занятий время сооружения учебных
заведений предприятий, не имеющих пропускного режима, и
лечебно-профилактических учреждений должны использоваться для
оказания населению физкультурно-спортивных услуг. Деятельность по
оказанию платных услуг для названных выше сооружений является
непрофильной.
Сооружения специализированных спортивных баз сборных
команд и учебно-тренировочных центров, сооружения ДЮСШ,
СДЮШОР, ШВСМ, УОР, (за исключением спортивно-зрелищных)
используются в соответствии с требованиями учебно-тренировочного
процесса. В свободное от занятий время на них рекомендуется оказывать
физкультурно-спортивные услуги населению, при этом деятельность по
оказанию платных услуг также является непрофильной.
Сооружения ограниченного использования (спортивные
лыжные трамплины, горнолыжные и фристайла (могул, акробатика на
лыжах, акроски-балет) трассы, велотреки и велокольцевые трассы, тиры
и стрельбища), требующие от занимающихся специальной подготовки и
предназначенные для учебно-тренировочного процесса спортсменов
высокого класса и соревнований, могут оказывать услуги населению при
обеспечении безопасности (либо услуги физкультурно-оздоровительного

23
направления). Оказание на них платных услуг также не является
профильной деятельностью.
Остальные сооружения классифицируются по следующему
признаку - соответствие основных элементов правилам проведения
соревнований определенного уровня или возможности обеспечения
определенного уровня физкультурно-оздоровительной и учебно-
спортивной работы.
Классифицируются только сооружения, имеющие
вспомогательные помещения из расчета нормативной пропускной
способности.
Сооружения подразделяются на 5 категорий.
Высшая категория - основные параметры сооружения по размерам
и оснащение сооружения позволяют обеспечить учебно-
тренировочную работу спортсменов высшей квалификации - членов
национальных команд страны по видам спорта и проведение
соревнований по международным правилам (чемпионаты мира, Европы,
кубки мира, Европы, другие международные соревнования).
1-я категория - основные параметры сооружения по размерам и
оснащение сооружения позволяют обеспечить учебно-тренировочную
работу спортсменов высшей квалификации или проведение
международных и республиканских соревнований в соответствии с
правилами проведения соревнований.
оснащение сооружения позволяют обеспечить учебно-тренировочную
работу спортсменов массовых разрядов или проведение национальных и
региональных соревнований по видам спорта (чемпионаты и первенства
страны, области, города).
оснащение сооружения позволяют обеспечить условия массовых
физкультурно-оздоровительных и спортивных занятий или массовых
соревнований.
4-я категория - параметры сооружения позволяют обеспечить
ведение физкультурно-оздоровительной работы.
Сооружения высшей и 1-й категории преимущественно
предназначаются для учебно-тренировочной работы и соревнований. Для
работы с населением предусматривается 20% нормативного времени
использования сооружения.
Сооружения 2 категории предназначаются для одновременного
ведения учебно-тренировочной работы и занятий населения. Для работы с
населением предусматривается 40% нормативного времени
использования сооружения.
Сооружения 3 категории преимущественно предназначаются
для работы с населением и используются в этом направлении не менее
60% нормативного времени.

24
Сооружения 4 категории используются только для работы с
населением.
Все сверхнормативное время работы для учебно-тренировочных
сооружений высшей и 1-3 категорий используется только для работы с
населением. При возможности нормируемое время работы с населением
изменяется в большую сторону.
Работа с населением включает в себя занятия групп
общефизической подготовки и платных групп спортивной направленности,
организованные занятия воспитанников детских дошкольных учреждений,
школьников, учащихся ПТУ, ССУЗов, студентов ВУЗов,
индивидуальные
платные занятия различными видами спорта.
2.2. Структура спортивного сооружения
Основные положения по структуре спортивных сооружений
представлены в следующих документах:
- СП 31-112-2007 Свод правил по проектированию и строительству
«Физкультурно-спортивные залы»;
- СП 31-115-2006 Свод правил по проектированию и строительству
«Открытые плоскостные физкультурно-спортивные сооружения».
Своды правил разработаны в рамках подпрограммы «Физическое
воспитание и оздоровление детей, подростков и молодежи в Российской
Федерации (2002-2005 годы)», п. 17 «Разработка архитектурно-
планировочных стандартов для их применения при строительстве
физкультурно-оздоровительных и спортивных сооружений» (Госконтракт
с Госкомспорта России № 209 от 10 декабря 2002 г.).
В таблицах, приведенных в строительных правилах, указан
максимальный состав элементов сооружения в случаях его использования
для проведения крупнейших международных соревнований, включая
Олимпийские Игры.

25

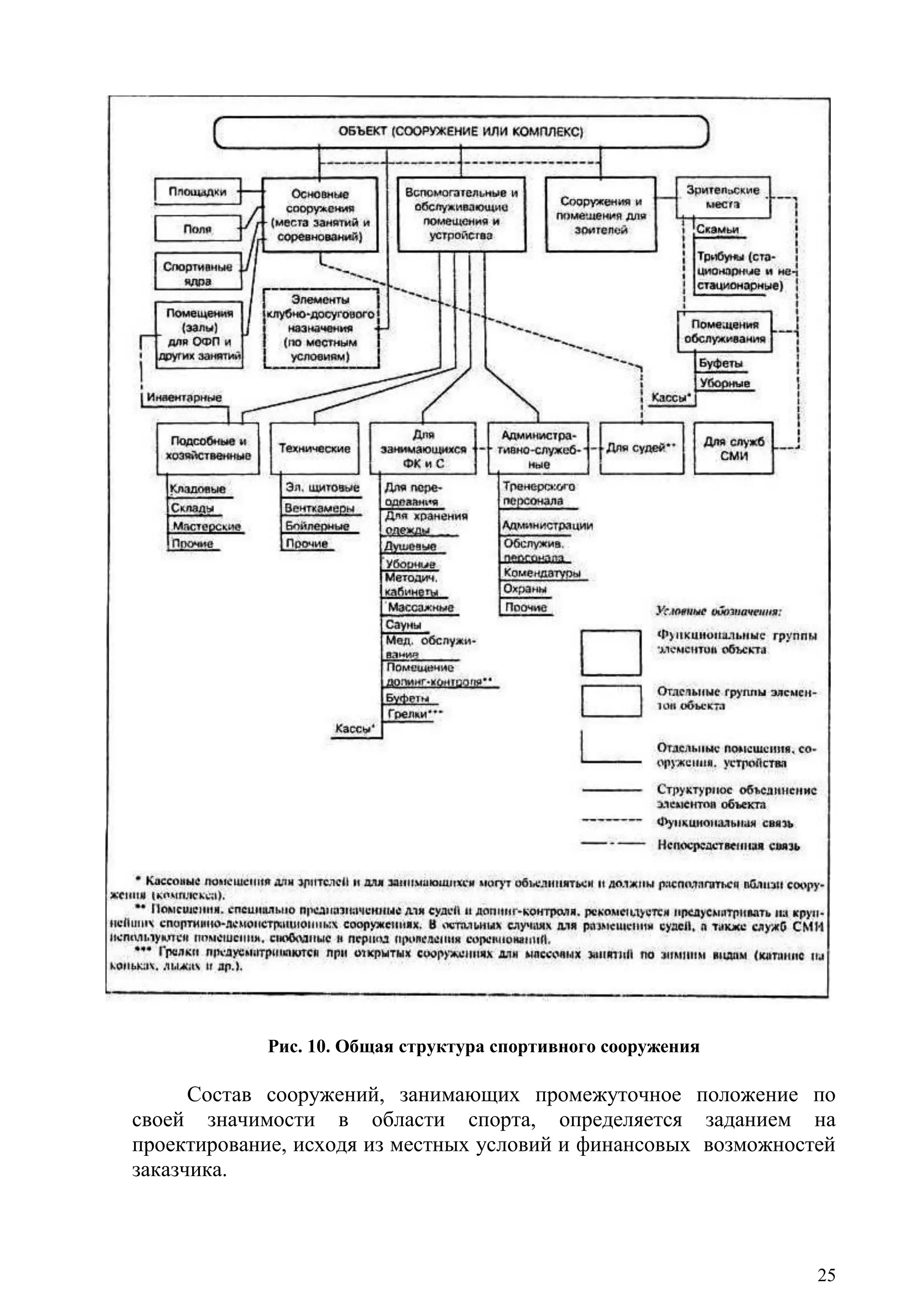

Рис. 10. Общая структура спортивного сооружения
Состав сооружений, занимающих промежуточное положение по
своей значимости в области спорта, определяется заданием на
проектирование, исходя из местных условий и финансовых возможностей
заказчика.

26
Основной элемент любого спортивного сооружения – места для
проведения занятий и соревнований. В зависимости от типа сооружения,
видов спорта, для которых оно предназначено, а также класса проводимых
соревнований зависит компоновка основных площадок, полей, залов,
спортивных ядер и других элементов. В соответствии с этим
закладываются планировочные размеры спортивных сооружений,
специализированных по видам спорта, учитывая их пропускную
способность, необходимую для определения площади вспомогательных
помещений для занимающихся,
Общая структура спортивного сооружения представлена на рис.10.
В соответствии с вышеприведенными документами, в состав
помещений вспомогательного назначении в спортивных зданиях и
сооружениях могут входить следующие функциональные группы:
вестибюль с гардеробом, блоки раздевальных, душевых и санузлов для
занимающихся, инвентарные, тренерские, административные помещения,
медицинские пункты, методические кабинеты, бытовки для персонала,
реабилитационные помещения, комнаты отдыха, мастерские, пункты
проката (рис.11).
Рис. 11. Структура вспомогательных помещений спортивного сооружения
1 . Вестибюль, гардероб. 2. Зал флорбола 42×24 м. 3 . Зал спортивных игр 36×18
м. 4. Инвентарная. 5 . Зал О ФП 24 × 15 м. 6. Тренажерный зал. 8. Комната хранения
учебных пособий. 9 . Тренерская. 10 Администрация. 11 . Хозяйственная кладовая. 12 .
Бытовые помещения. 13. М ед кабинет . 14 . Туалет. 15 . Буфет. 16. Раздевальные
спортивных залов. 17. Т ехнические помещения. 18 . Холл/комната отдыха.

27
В сооружениях, предназначаемых для проведения соревнований,
предусматриваются места для зрителей в виде трибун или балконов, а в
многофункциональных залах - в виде партера. Трибуны для зрителей
проектируются, как правило, в стационарных конструкциях с местами для
сидения; в отдельных случаях применяются трансформируемые или
сборно-разборные трибуны. Целесообразно применение следующих типов
трансформируемых трибун:
- бличеры - трибуны, состоящие из раздвигающихся секций
телескопического типа;
- трибуны типа партер-трибуна.
Оба вида таких трибун имеют ограниченное число рядов. Их
применение в каждом отдельном случае определяется конкретным
характером их использования.
Анализ и разработка структуры спортивного сооружения является
важным этапом создания и реконструкции объектов спорта, поскольку
просчет на этом этапе может значительно снизить функциональные
возможности элемента спортивной системы. Детальная проработка всех
представленных на рис.11 пунктов позволит выявить оптимальную для
конкретного случая структуру спортивного сооружения.
Требования к спортивным сооружениям различного типа и
назначения, к составу, устройству и размерам основных и
вспомогательных сооружений и помещений определяются, прежде всего,
видом спорта, для которого предназначено сооружение, и его заданной
пропускной способностью. Однако эти требования, даже для одного и того
же вида спорта, могут быть весьма различными. Например, ванна бассейна
для тренировок мастеров неудобна и даже небезопасна для занятий с
начинающими, поле для всесоюзных соревнований по футболу
рекомендовано не менее 64  100 м, тогда как для юношеских
соревнований по упрощенным правилам 45  120 м. Аналогичные
различия характерны и для других видов спорта.
В каждом случае, даже для одного и того же вида спорта, следует
искать оптимальное решение, определяющее состав, размеры и устройство
основных и вспомогательных помещений.
2.3. Исходные данные для проектирования спортивных сооружений
Основанием для проектирования спортивных сооружений служит
задание на проектирование, в котором содержатся данные о назначении и
классе сооружения, о составе, размерах и пропускной способности
функциональных и вспомогательных сооружений и территорий, об особых
функциональных и градостроительных требованиях к сооружению.
Задание на проектирование содержит архитектурно-планировочные
требования, поставленные архитектурными органами соответствующих
ведомств. Кроме того, в задании должны быть данные об участке

28
строительства, условиях водо-, тепло-, энергоснабжения и канализации,
данные о местных материалах, типах индустриальных конструкций,
выпускаемых в районе, где предполагается строительство,
климатологических, гидрогеологических и других местных условиях.
Организация и технология строительного производства при
возведении любого объекта в нашей стране регламентируется
предварительно разработанным проектом организации строительства и
проектом производства работ.
Проект организации строительства (ПОС) – самостоятельный раздел
и неотъемлемая часть проекта и рабочей документации на строительство
спортивных сооружений.
ПОС разрабатывают с целью обоснования и регламентации сроков
ввода в действие объектов жилищно-коммунального назначения, пусковых
комплексов и предприятий в целом. ПОС служит основанием для
распределения объемов капитальных вложений и строительно-монтажных
работ по годам строительства. Его составляют на весь комплекс
сооружений на объекте и на весь период строительства.
Проект организации строительства – комплект проектных
документов, определяющих порядок возведения объектов строительного
комплекса, способы возведения зданий и сооружений, рациональное
распределение объемов капитальных вложений, строительных и
монтажных работ по исполнителям и периодам строительства, а также
потребность в основных материальных, трудовых и технических ресурсах
по стройке в целом,
отдельным зданиям и сооружениям комплекса и календарным периодам
Исходные материалы для разработки ПОС: технико-экономическое
обоснование (ТЭО) или технико-экономические расчеты (ТЭР). ПОС
разрабатывается проектной организацией в составе проектно-сметной
документации, согласовывается и утверждается в установленном порядке.
На основании ПОС распределяются капитальные вложения по срокам
В состав проекта организации строительства входят:
 календарный план производства строительных работ с указанием
сроков и очередности возведения всех зданий и сооружений,
составляющих комплекс, с распределением капитальных вложений и
объемов строительно-монтажных работ по отдельным сооружениям. При
строительстве комплекса дополнительно разрабатывают календарный план
на подготовительный период работ;
 строительные генеральные планы на подготовительный и
основной периоды строительства, на которых должны быть обозначены
все существующие и подлежащие сооружению здания, подъездные пути,
площадки под склады, для укрупнительной сборки конструкций или
бетонный узел, зона для инвентарного бытового городка, временные и

29
постоянные инженерные сети, включая схему электромонтажа, их
расположение и пути перемещения;
 организационно-технологические схемы, определяющие
последовательность возведения зданий и сооружений;
 ведомости объектов (входящих в возводимый комплекс), объем
монтажных, общестроительных и специализированных работ, с
выделением работ и их объемов по отдельным зданиям и сооружениям, а
также по основным периодам строительства;
 ведомость потребности в конструкциях, изделиях, материалах,
оборудовании, рассчитанная по укрупненным показателям, на весь
комплекс или только на его основные сооружения;
 график потребности в основных строительных машинах и
транспортных средствах на весь период строительства;
 график потребности в рабочих основных строительных
специальностей;
 пояснительная записка с характеристикой условий строительства с
обоснованием принятых методов производства работ и возможности
совмещения различных работ по срокам выполнения, потребности
в материалах, основных механизмах, транспортных средствах,
энергетических ресурсах, временных зданиях и сооружениях, складских
площадях. В записке должны быть обоснованы предлагаемые сроки
возведения всего комплекса сооружений, распределение осваиваемых
средств по годам и кварталам, увязанная со сроками работ потребность в
рабочих кадрах, строительных материалах и т. п.
В заключительной части ПОС приводятся: общая
продолжительность строительства, в том числе подготовительного периода
и монтажа технологического оборудования, максимальная численность
работающих, затраты труда на выполнение строительных и монтажных
работ.
Проект организации строительства спортивного объекта является
обязательным для заказчика, подрядных организаций, а также для
организаций, которые осуществляют финансирование и материально-
техническое обеспечение возведения объекта. Финансирование
строительства может быть открыто при наличии проекта организации
строительства или проекта производства работ (если ПОС не
разрабатывается).
Проект производства работ (ППР) разрабатывает генеральная
подрядная организация на весь комплекс работ по объекту и на
подготовительный период на основании ПОС. Для отдельных сложных
или впервые внедряемых видов работ ППР разрабатывают
специализированные монтажные или проектные организации.
Проект производства работ, в зависимости от возможной
продолжительности строительства объекта, объемов и сложности

30
отдельных видов работ, по решению строительной организации может
быть разработан на:
 строительство спортивного объекта в целом;
 возведение отдельных частей спортивного сооружения – подзем-
ная или надземная части, секция, пролет, этаж, ярус;
 выполнение отдельных технически сложных строительных работ;
 работы подготовительного периода.
Современные конструкции, специфика монтажа или возведения
монолитных конструкций зданий и сооружений, неординарность
применяемых методов их возведения требуют специальных инженерных
решений по организации, механизации и технологии строительства.
Основные организационно-технологические решения по производству
монтажных работ содержатся в ППР – проекте производства работ, который
разрабатывается для:
 определения наиболее эффективных способов выполнения
строительно-монтажных работ;
 снижения всех видов затрат;
 сокращения продолжительности строительства;
 наиболее полного использования средств механизации;
 обеспечения безопасности производства работ.
ППР на строительство здания или сооружения разрабатывают на
основе задания, которое выдает строительная или монтажная организация,
как заказчик производства работ, с указанием объема и сроков стро-
ительства, условий поставки конструкций и материалов, наличия
монтажных механизмов и транспортных средств, обеспечения
строительства рабочими кадрами и другими сведениями. К этому заданию
должен быть приложен ПОС (как первоначально разработанный вариант
организации и технологии производства работ), включающий генплан,
календарный график производства работ и смету. ППР составляется по
решению подрядной организации в объеме, зависящем от характеристики
объекта строительства. Срок разработки ППР зависит от объема, характера
и сложности работ.
Исходными материалами для разработки ППР являются:
 задание на разработку ППР от заказчика;
 ранее разработанный ПОС на этот объект строительства;
 необходимая проектная документация – рабочие чертежи, расчеты;
 учет специфики строительства – условия поставки конструкций,
материалов и деталей, наличие строительных машин и
транспортных средств, обеспечение рабочими кадрами;
 документация и расчеты по осуществленному строительству
аналогичных зданий и сооружений.
В проектном задании должны быть указаны сроки подготовки
требуемой документации и дополнительно приложены: график

31
производства работ и смета, комплект рабочих чертежей
металлоконструкций, чертежи на сборный железобетон, чертежи
монтажных узлов и спецификации, данные о согласованных сроках
поставки монтируемых конструкций. Срок разработки ППР напрямую
зависит от характера спортивного сооружения, объемов монтажных работ,
их сложности.
Проект производства работ – это комплекс проектных документов,
определяющих порядок выполнения работ по возведению отдельных
конструктивных элементов, спортивного сооружения в целом и
обеспечения их ресурсами.
Разрабатывают проект производства работ на весь комплекс работ по
объекту и на подготовительный период. Проект производства работ
должен разрабатываться на основе вариантной разработки основных
решений с сопоставлением эффективности вариантов. Технические
решения, положенные в основу ППР, должны предусматривать наиболее
прогрессивные методы работ, обеспечивающие прочность сооружения на
всех этапах производства работ, безопасность их выполнения, высокую
производительность, снижение стоимости при высоком качестве работ в
заданные сроки.
ППР состоит из трех основных технологических документов:
календарных планов, стройгенпланов и технологических карт. В состав
ППР на возведение объекта включается календарный план производства
работ или комплексный сетевой график. ППР на подготовительные работы
выполняют по номенклатуре, как и для основных работ, но в меньшем
объеме и в него включается календарный план производства по этому виду
работ. Для технически несложных объектов ППР содержит только
календарный план, стройгенплан и краткую пояснительную записку.
Разработка проектной документации строительства спортивного
сооружения требует в обязательном порядке наличия информации о
разрешительной документации на строительство (Решение местного
исполкома о предоставлении земельного участка с актом выбора места
размещения земельного участка или решение исполкома о разрешении
проведения проектно-изыскательских работ и строительства объекта;
архитектурно-планировочном задании; заключении согласующих
организаций; технических условиях на инженерно-техническое
обеспечение объекта). Также необходимы договор на проектно-
изыскательские работы; задание на проектирование; материалы
инженерных изысканий (Топографическая съемка участка М1:500 со
сроком давности не более 2-х лет. Отчет об инженерно-геологических
изысканиях участка строительства). В зависимости от особенностей
строительства могут также понадобиться:
- экологические условия на проектирование;
- технические условия ГАИ;

32
- расчетные значения фоновых концентраций загрязняющих веществ
в районе проектируемого объекта (выдается в Республиканском центре
радиационного контроля и мониторинга окружающей среды);
- схема участка землепользования (Государственный акт по отводу
земельного участка).
2.4. Критерии строительства спортивных сооружений по
архитектурно-планировочным особенностям
С целью унификации и достижения идентичности в применении
наименований спортивных комплексов употребляется единая
классификация и терминология, приведенная ниже.
Спортивный комплекс – соответственно оборудованное
сооружение крытого или открытого типа, обеспечивающее возможность
проведения спортивных соревнований, учебно-тренировочного процесса,
физкультурно-оздоровительных и спортивно развлекательных работ по
различным видам спорта. Сооружение (помещение), размеры которого
соответствуют требованиям строительных норм и правил к спортивным
комплексам и сооружениям.
По назначению подразделяются на спортивно-зрелищные
(демонстрационные), учебно-тренировочные и физкультурно-
оздоровительные (комплексы для активного отдыха населения).
Спортивно-зрелищный комплекс – сооружения, имеющие
специальные места для зрителей, представляющих собой трибуны или
отдельные ряды при обеспечении нормальной видимости и необходимых
условий эвакуации (в помещении – 500 и более; на открытом воздухе –
1500 и более). К ним относятся стадионы, Дворцы спорта, универсальные
площадки, велодромы, автомотодромы, лыжные и горнолыжные стадионы
и другие спортивные сооружения, имеющие трибуны, скамейки, стулья,
места для стояния.
Учебно-тренировочный комплекс – сооружения, предназначенные
для учебно-тренировочного процесса. К учебно-тренировочным
сооружениям относятся спортивные базы школ, высших и средне
специальных учебных заведений и учебно-тренировочные центры
подготовки спортсменов высших разрядов. Независимо от наличия
зрительских мест все сооружения для гребного, парусного, лыжного,
горнолыжного, санно-бобслейного, стрелкового, конькобежного, конного
(за исключением ипподромов), шахматного и шашечного спорта относятся
к учебно-тренировочным.
Физкультурно-оздоровительные спортивные комплексы (ФОК)–
сооружения, предназначенные для проведения физкультурно-
оздоровительных работ и активного отдыха населения. Физкультурно-
оздоровительная работа осуществляется на всех сооружениях, где занятия

33
не требуют специальной подготовки и не представляют опасности для
жизни и здоровья занимающихся.
По своим архитектурно-планировочным особенностям
спортивные сооружения подразделяются на специально построенные и
приспособленные.
Специально построенные спортивные комплексы – сооружения,
построенные по специально разработанному архитектурному проекту,
согласно строительным нормам, на специально отведенном земельном
участке.
Приспособленные спортивные комплексы – сооружения,
построенные при несоблюдении строительных норм по спортивным
сооружениям, которые переоборудованы под спортивные сооружения.
Также, по своим архитектурно-планировочным особенностям
спортивные комплексы могут быть отдельно стоящими – здания
сооружений, построены отдельно и встроенными – сооружения встроены в
здания спортивного или другого назначения.
По своим архитектурно-планировочным и объемно-конструктивным
особенностям спортивные комплексы подразделяются на объемные и
плоскостные. К объемным относятся все крытые спортивные комплексы:
спортивные залы, дворцы спорта, крытые бассейны и манежи. К
плоскостным – спортивные поля, конькобежные дорожки, лыжные и
горнолыжные трассы.
Все спортивные комплексы, с учетом их мощности, делятся на
отдельные, предназначенные для одного вида спорта
(специализированные залы, бассейны с одной ванной, площадки по видам
спорта, поля для футбола, регби, хоккея на траве, бейсбола, конного
спорта, стрельбы из лука, легкоатлетические и конькобежные дорожки,
лыжные и горнолыжные трассы, лыжные трамплины, санно-бобслейные
трассы, велотреки, конные манежи, стрелковые тиры, стрелково-охотничьи
стенды и др.), и комплексные спортивные комплексы, состоящие из
нескольких отдельных спортивных сооружений, объединенных общностью
территории или размещенных в одном здании (стадионы, Дворцы спорта,
бассейны с несколькими ваннами, комплексные площадки, многозальные
спортивные корпусы и другие спортивные сооружения подобного типа).
По объемно-планировочной конструкции различают спортивные
комплексы открытые и крытые.
Открытые спортивные комплексы – это сооружения, в которых
соревнования и учебно-тренировочные занятия проводятся под открытым
небом.
Крытые спортивные комплексы – это сооружения, в которых
соревнования и учебно-тренировочные занятия проводятся в крытых залах,
манежах, бассейнах, Дворцах спорта и т.п. Сооружения с навесом, в
которых соревнования и учебно-тренировочные занятия проводятся на
открытом воздухе, относятся к крытым комплексам.

34
Первоначалом любого объекта является идея, возникшая в
воображении автора. Родившийся художественный образ и философия
будущего объекта обосновывают, определяют композиционные,
планировочные и структурные решения. Именно тогда возможно создание
сооружения, в котором функциональное содержание найдет гармоничное
выражение в архитектурной форме.
Архитектурное проектирование спортивных сооружений – первый
шаг в развитии индустрии спорта. Главная особенность таких сооружений
– большая площадь сооружений.
При строительном проектировании необходимо учитывать
многофункциональность спортивных сооружений. Например, ледовый
дворец также можно использовать для выставок, а футбольное поле - для
проведения концертов.
Архитектурное и строительное проектирование подразумевают
учет всех имеющихся нормативных требований к возведению спортивных
сооружений и обеспечение безопасности их эксплуатации.
Привычные строительные технологии не подходят для сооружения
спортивных комплексов из-за их большой высоты и сложной планировки.
Эти особенности вызывают ряд проблем, которые вынуждены решать
архитекторы и строители. Поэтому в строительстве спортивных
сооружений широко применяются усиленные металлические каркасы
(рис.12).
Рис. 12. Усиленный металлический каркас спортивного сооружения

35
Объемно-пространственное решение здания продиктовано
стремлением создать запоминающийся образ спортивного сооружения.
Стены, объединенные с кровлей по кривой линии, являются главным
элементом архитектурной выразительности этого здания. Тем не менее,
объем может быть вписан в любую градостроительную ситуацию за счет
изменения цвета ограждающих конструкций, кровли и стен.
Современная архитектура стадионов, бассейнов, дворцов спорта,
ледовых стадионов, использующая новейшие фасадные технологии
демонстрирует преимущества систем навесных вентилируемых фасадов и
светопрозрачных конструкций в строительстве и реконструкции
спортивных сооружений, отвечающих самым высоким требованиям к
качеству, надежности в эксплуатации и внешним эстетическим данным
здания (рис.13)
Системы навесных вентилируемых фасадов позволяют в кратчайшие
сроки и практически при любых погодных условиях выполнить работы по
монтажу и облицовке строительного объекта любой сложности.
Возможности современных облицовочных материалов и монтажных
технологий способствуют успешной реализации архитектурных проектов
со сложными поверхностями фасада, гнутыми формами, нишами,
карманами, выступами, арками, характерными для дворцов спорта и
стадионов.
Широкий выбор вариантов композитной облицовки, систем
навесных фасадов, светопрозрачных конструкций открывают
неограниченный простор для творческой фантазии архитектора в решении
формы, стиля и цвета спортивного сооружения – бассейна, ледового
дворца, стадиона.
Рис. 13. "Центр хоккея на траве" г. Казань

36
Светопрозрачные алюминиевые конструкции.
Навесные вентилируемые фасады с облицовкой композитными панелями.
По причине того что спортивные сооружения находятся в сильной
зависимости от обременительных функциональных требований
(беспрепятственное пространство обзора, эффективная циркуляция
больших масс людей и т.д.), у данного типа зданий «форма» следует четко
из «функции».
Превосходным современным примером является стадион «Донбасс
Арена» – уникальный спортивный объект, построенный для болельщиков
лучшего футбольного клуба Украины в соответствии со стандартами
УЕФА категории «Элит». Это первый в нашей стране стадион, при
сооружении которого использовались самые современные технологии.
Именно поэтому сегодня домашняя арена «Шахтера» не перестает
удивлять футболистов украинских и иностранных команд, их болельщиков
и обычных посетителей, став главной достопримечательностью региона.
Общая стоимость проекта вместе с парком составляет 400 милл. дол.
Главная особенность стадиона – эта овальная форма, а также
полностью остекленный фасад. Внешняя подсветка фасада позволяет
«Донбасс Арене» в темное время сверкать, как бриллиант.
Внутренний дизайн стадиона разработали таким образом, чтобы все
зрители сидели в одной чаше, а не на 4-ех отдельных трибунах.
Уникальность стадиона в особой атмосфере, которая возникает благодаря
100% видимости футбольного поля с любой точки зрительских трибун.
Также предусмотрено 196 мест для людей с ограниченными
возможностями и их сопровождающих (рис.14 а,б ).
а

37
б
Рис. 14. «Донбасс Арена», Украина, г. Донецк
а) общий вид фасада, б) расположение трибун.
В здании «Донбасс Арены» размещаются 3 ресторана, 4 бара для
держателей абонементов, лаунж-бар, 10 фастфудов и фитнес-центр. Здесь
же также и есть фан-кафе, музей и фирменный магазин «Шахтера». Для
корпоративных клиентов «Арены» действует уникальное предложение –
аренда корпоративных лож, в которых созданы все условия для
комфортного просмотра игры в компании коллег.
В неигровые дни в ложах и помещениях стадиона очень удобно
проводить собрания, презентации и деловые приемы. «Донбасс Арена»
сможет принимать также международные конференции и выставки. На
стадионе проводятся экскурсионные туры. Кроме футбольных игр, на
стадионе проводятся концерты и шоу. Акустическая система стадиона
позволяет принимать здесь не только отечественных артистов, но и
зарубежных мегазвезд.
Глава 3. УНИВЕРСАЛЬНЫЕ СПОРТИВНЫЕ СООРУЖЕНИЯ И
КОМПЛЕКСЫ
3.1. Общая характеристика и классификация
Универсальные спортивные сооружения используются для
проведения учебно-тренировочных занятий и соревнований по нескольким
видам спорта. Таким образом, становится возможным развитие нескольких
спортивных направлений в рамках строительства одного инженерного
Классифицировать универсальные спортивные сооружения можно на
три типа:

38
- стадионы, которые в свою очередь делятся на открытые и
закрытые;
- спортивные манежи;
- дворцы спорта.
Как и все спортивные сооружения, они в первую очередь
предназначены для развития спортивной сферы, выступая в качестве
тренировочных и соревновательных площадок для спортсменов-
профессионалов, так и центром развития физкультурно-оздоровительных
программ для горожан. Широкий спектр спортивных дисциплин,
позволяет задействовать их по многим направлениям. Однако, помимо
спортивной составляющей в них присутствует и культурно-массовая,
поскольку эти сооружения выступают в качестве арен для проведения
концертных и развлекательных программ.
3.2. Стадионы, дворцы спорта, манежи
Стадион (происходит от греческого слова «stadion» – место для
состязаний), спортивное сооружение, имеющее в своѐм составе основное
поле (спортивное ядро), трибуны для зрителей, площадки для спортивных
игр и гимнастики со вспомогательными сооружениями и помещениями. В
отличие от древних стадионов, современный стадион является не только
местом проведения соревнований, но и целым комплексом сооружений для
оздоровительных и учебно-тренировочных занятий различными видами
спорта.
Стадионы принято классифицировать в зависимости от вместимости
трибун центральной арены, например, на 5, 10 и 20 тыс. зрителей.
В зависимости от назначения различают стадионы для жилых
районов, городские стадионы, а также республиканские и центральные
(стадион «Лужники» в Москве), стадионы для проведения Олимпийских
игр.
Состав сооружений стадиона может быть весьма различным. Он
зависит от назначения и местных условий.
Главная спортивная арена с трибунами, как правило, является
доминантой спортивного ансамбля стадиона. Умелое сочетание форм и
цветового решения спортивных сооружений с зелеными насаждениями и
рельефом местности дополняют цветниками и другими искусственными
насаждениями (газон, декоративный кустарник). Общее архитектурное
решение должно способствовать созданию благоприятной среды для
спорта и отдыха населения.
Обычно стадион включает большое поле и места для зрителей,
расположенные ступенчато вокруг поля. Также часто содержит
дополнительные площадки и вспомогательные помещения для тренировки
и переодевания команд. Стадионы используются не только для различных

39
видов спорта на открытом воздухе (например, лѐгкой атлетики и футбола),
но также для концертов и других мероприятий.
В большинстве случаев легкоатлетический стадион бывает совмещѐн
с футбольным (в США американский футбол или лякросс) стадионом и
полем (например стадион «Лужники»). Стандартно включает в себя
овальную 400 метровую дорожку, которая обычно состоит из 8 или 9
отдельных дорожек, а также секторов для соревнований в прыжках и
метаниях. Дорожка для бега на 3000 метров с препятствиями имеет
специальную разметку и препятствие с водой вынесено на специальный
вираж.
Принято измерять дистанции на стадионах в метрах (например бег на
10 000 метров), а на шоссе или открытой местности в километрах
(например кросс 10 километров). Дорожки на стадионах имеют
специальную разметку отмечающую старт всех беговых дисциплин, и
коридоры для передачи эстафет.
Иногда соревнования по метанию (обычно метанию молота)
выделяют в отдельную программу, или вообще выносят за пределы
стадиона, так как потенциально снаряд, случайно вылетевший за пределы
сектора, может нанести увечья другим участникам соревнований или
зрителям.
Закрытый стадион (манеж)
Стандартно включает в себя овальную 200 метровую дорожку,
состоящую из 4-6 отдельных дорожек, дорожку для бега на 60 метров и
секторов для прыжковых видов. Единственный вид для метаний входящий
в программу зимнего сезона в закрытых помещений — это толкание ядра
и, как правило, он не имеет специального сектора и организуется отдельно
на месте других секторов. Официальные соревнования IAAF проводятся
только на 200 метровой дорожке, однако существуют также и стадионы с
нестандартной дорожкой (140 метров, 300 метров и другие).
В манежах на виражах закладывают определѐнный угол уклона
(обычно до 18°), который облегчает бегунам прохождение дистанции на
поворотах с малым радиусом кривизны.
На арене стадиона проводятся спортивно-массовые мероприятия
городского, регионального, всероссийского и международного уровней.
Например, по легкой атлетике: спартакиада школьников региона;
спартакиада школьников города; открытый лично-командный чемпионат
города по легкой атлетике среди спортивных клубов ВУЗов; открытое
лично-командное первенство города по легкой атлетике среди ДЮСШ и
спортивных клубов и чемпионат городского уровня по легкой атлетике
среди ветеранов; открытое личное Первенство России по легкой атлетике
среди юниоров и старших юношей, девушек; открытый лично-командный
чемпионат региона по легкой атлетике; Чемпионат и Первенство
регионального уровня по легкой атлетике.

40
Футбольные мероприятия могут быть представлены: Чемпионатом
России по футболу среди команд Премьер лиги; матчами на кубок России;
Кубок УЕФА; Первенствами и чемпионатами по волейболу и баскетболу.
Лыжными стадионами называют стационарные, соответствующим
образом оборудованные зоны старта и финиша лыжных гонок. Лыжный
стадион представляет собой ровную площадку с постоянным (или съемным)
ограждением размером не менее 250  50 м, с помещениями для
обслуживания спортсменов, работы судейского аппарата и размещения
оборудования, фиксирующего результаты, местами для прессы, радио- и
телекомментаторов, информационными устройствами и трибунами для
зрителей.
Лыжные стадионы сооружают в первую очередь для проведения
крупных соревнований, чемпионатов мира, Европы и олимпийских игр. Из
зарубежных следует отметить лыжные стадионы в Кортина дАмпеццо,
Инсбруке, Саппоро, Закопане, Холменколлене и Лахти, а также стадион в
Фалуне; из стадионов, сооруженных в России, – лыжные стадионы в
Кавголово, Свердловске, Бакуриани.
Рис. 15. Лыжный стадион в Высоких Татрах:
1 – линии старта и финиша; 2 – судейская вышка; 3 – медицинская служба; 4 –
участок маркировки лыж; 5 – павильон участников гонки, раздевальные; 6 – зона
эстафет; 7 – места для прессы; 8 – места для радио- и телекомментаторов; 9 – места для
фотокорреспондентов; 10 – переходный мостик к стартам; 11 – трибуны для зрителей;
12 – автостоянки; 13 – здание (отель) ФИС; 14 – пресс-центр; 15 – вычислительный
центр (секретариат); 16 – площадка остановки, 17 – кресельный подъемник; 18 –
перекидной мостик на трассе

41
Нередко лыжные стадионы оборудуются у выкатов лыжных
трамплинов; для размещения зрителей используются трибуны и
прилегающие склоны (Холменколлен, Высокие Татры, Закопане,
Кавголово, Бакуриани, Свердловск и др.). Одним из наиболее совершенных
и оборудованных является лыжный стадион в Высоких Татрах (рис. 15),
построенный для проведения первенства мира 1970 году. Этот лыжный
стадион является частью компактно расположенного комплекса
сооружений, в состав которого входят также три лыжных трамплина
(мощностью 40, 70 и 90 м) с трибунами, здание пресс-центра и гостиницы,
различные обслуживающие сооружения, стоянки для автотранспорта и т. п.
Место в центре лыжного стадиона занимают зоны старта, финиша и
передачи эстафеты. Старт и финиш располагают рядом, на одной линии,
чтобы финиширующие лыжники были видны не менее чем за 50 м.
Подходы к линии старта и финиша ограждают флагами, канатами,
гирляндами из флажков или легкими изгородями длиной не менее чем по
10 м в обе стороны. Чтобы обеспечить равные условия для стартующих на
I этапе эстафеты, линию старта располагают по дуге сектора круга,
описанной радиусом 150–200 м. Длину дуги высчитывают из расчета 2 м
на лыжника (в зависимости от числа участников). Каждый стартует по
отдельной лыжне, проложенной в направлении радиуса и огражденной на
протяжении первых 50–100 м флагами (высотой до 1 м) в виде коридора. У
выхода на трассу, где стартовые лыжни сходятся в две основные,
устанавливают ворота из двух хорошо видимых флагов. Зона передачи
эстафеты представляет собой коридор протяженностью 30 м и шириной не
менее 50 м, огражденный изгородью, канатами или гирляндами из
флажков. Плакат с надписью «Финиш» укрепляют в начале зоны передачи
эстафеты.
Для работы судейского аппарата сооружают специальную вышку (до-
мик) или используют передвижные средства. Судейскую вышку (домик)
располагают в створе с линией старта-финиша. На вышке оборудуют
помещения для судейской коллегии, секретариата и для различной
аппаратуры (автоэлектрочасов, электрофотоаппаратуры и автоматической
регистрации времени старта и финиша участников) и средств
радиоинформации.
Места для зрителей рекомендуется располагать вдоль боковых границ
стадиона на всем их протяжении, с максимальным использованием
естественного рельефа. На трибунах устраивают места для стояния. Глубина
ряда (с учетом расположения зрителей в два ряда) – 85–90 см. Перед
первым рядом (и через каждые три ряда) должны быть установлены
устойчивые перила из металлических труб. Ширина места на одного
зрителя – 0,5–0,6 м. Поперечные проходы предусматриваются не реже чем
через 10 м. Беспрепятственная видимость должна быть обеспечена (на
уровне снегового покрова) на ось ближайшей лыжни трассы.

42
Для обслуживания зрителей рядом со стадионом должны быть
предусмотрены обогреваемые помещения (грелки), буфеты и туалеты, для
чего могут применяться утепленные палатки, легкие павильоны с
отоплением и передвижные средства, устанавливаемые только на время
проведения соревнований.
Места для прессы и кабины комментаторов размещают вблизи линии
старта-финиша, непосредственно за ограждением, с той же стороны, где
находится судейская вышка. Информационное электротабло устанавливают
так, чтобы оно хорошо было видно с трибун. Кроме табло, на стадионе
должно быть не менее пяти демонстрационных щитов для вывешивания
результатов и два щита со схемами и профилями трасс (один из которых
должен быть расположен у места сбора лыжников перед стартом).
Лыжный стадион оформляют флагами, стендами, рекламными
щитами и лозунгами.
В словаре русского языка слову «манеж» дается следующее
описание: (фр. manège) — специально оборудованная огороженная
площадка. Может быть представлен следующими видами:
- конный манеж — огороженное место для конных соревнований,
верховой езды, объездки лошадей, или здание для той же цели;
- фехтовальный манеж - площадка или помещения для занятий
фехтованием;
- спортивный манеж (легкоатлетический манеж) — закрытый
стадион (манеж), для занятий лѐгкой атлетикой.
Манежи могут работать по нескольким направлениям, например,
подготовка спортсменов к соревнованиям различного уровня по
нескольким видам спорта, оказание физкультурно-оздоровительных услуг
и проведение спортивных соревнований.
Центральная арена манежа достаточно универсальна. Система
передвижных трибун и сборных помостов, конструкция отдельных
секторов позволяет проводить на арене манежа самые различные
мероприятия: спортивные соревнования, фестивали, корпоративные
вечера, дискотеки, концерты, семинары, выставки.
Первый в республике Татарстан футбольно-легкоатлетический
манеж открылся в Казани 29 августа 2007 года. Размеры манежа 178,0 ×
91,24 м. Высота - 24 м., расчетное количество зрителей - 1100 человек. В
манеже устанавливаются телескопические трибуны, он имеет футбольное
поле 105 × 68, пять четырехсотметровых беговых дорожек, семь
стометровых дорожек, яма для стипль – чеза, сектора для прыжков и для
толкания ядра, четыре раздевалки на 24 человека каждая. Освещение
футбольного поля 500 люкс.
Если стадионы и спортивные манежи предназначены для проведения
учебно-тренировочного процесса и соревнований по различными видам
спорта, куда обязательно входят легкая атлетика и футбол, то дворцы

43
спорта предназначены для спортивных мероприятий более широкого круга
дисциплин, при этом требующих меньших пространственных затрат.
Уникальность любого дворца спорта заключается в его
многофункциональности.
К примеру, казанский Дворец единоборств оснащен всем
необходимым для развития борьбы и различных видов единоборств:
имеется тренировочный зал для дзюдо, каратэ, айкидо,
специализированный зал для занятий самбо, греко-римской, вольной и
борьбой Корэш, залы для тхэквондо и кэндо, тренажерный зал, множество
раздевалок с душевыми кабинами, восстановительный центр с саунами,
гидропроцедурами и бассейном.
Казанский Ледовый дворец спорта «ТАТНЕФТЬ АРЕНА» уникален
и тем, что в нем два полноценных поля. Одновременно здесь можно
проводить либо две игры одного турнира, либо два совершенно разных
спортивных мероприятия, не обязательно ледовых видов спорта.
Места на трибунах расположены так, что получается удобный и
полный обзор с любой точки зала. Прозрачное ограждение арен выполнено
из ударопрочного стекла, на котором не остается следов от удара шайбой.
Основная и тренировочная арена имеют независимую инфраструктуру:
раздевалки, гримерные, судейские комнаты, кабинет первой помощи.
Каждая арена имеет 4 просторные раздевалки, с сушилками для формы,
душем и сауной. Имеется прачечная и помещения для заточки коньков.
Рядом с командой всегда располагается тренер, однако у него есть
отдельная комната со всеми необходимыми удобствами.
При этом любой дворец спорта предназначен для проведения
мероприятий любого масштаба и сложности. Места на трибунах
расположены так, что получается удобный и полный обзор с любой точки
зал. Ледовая арена дворца легко трансформируется в концертный зал.
Секции кресел прилегающих к ледовой арене убираются автоматически.
На пол в чаше арены настилается специальное покрытие, на которое
устанавливают секции кресел. Так ледовая арена превращается в удобный
партер, вместимость которого 1100 чел., и общая вместимость зала
составляет 9 300 мест.
Для людей с ограниченными возможностями во дворцах спорта
предусмотрено наличие специализированной инфраструктуры. Для них
строятся отдельные входы к арене, оборудованные пандусами.
Оборудуются специальные места для сопровождающих.
Организовываются отдельные подъезды ко дворцу спорта.
Таким образом, наличие универсальных спортивных сооружений в
инфраструктуре города просто необходимо как с позиции развития спорта
в регионе, так и с точки зрения развития культурно-массового сектора.
Широкий спектр мероприятий, проводимых на базе стадионов, манежей и
дворцов спорта позволяет осуществлять их строительство даже в городах
с малым населением.

44
3.3. Искусственные покрытия плоскостных спортивных сооружений
Качество плоскостных спортивных сооружений в значительной мере
зависит от качества покрытия, к которому предъявляют следующие
требования:
1)покрытие не должно размягчаться или становиться скользким от
действия атмосферных осадков, изменений температуры или
влажности;
2)при высоких температурах и низкой влажности покрытие не
должно растрескиваться и пылить;
3)покрытия плоскостных сооружений для легкой атлетики должны
иметь структуру, на которой можно заниматься в туфлях с
шипами; продольные уклоны легкоатлетических дорожек должны
быть не более 1 : 1000, а поперечные – 1 : 100;
4)покрытия всех плоскостных сооружений должны быть ровными,
без бугров, выступов и впадин, мешающих основным занятиям и
опасных с точки зрения травматизма;
5)покрытия для игр с мячом должны иметь поверхности, обе-
спечивающие нормальный отскок мяча и хорошие опоры для
прыжков и бега;
6)удаление поверхностных вод должно обеспечиваться
необходимыми уклонами, системой дренажей и конструкцией слоев
покрытия.
Современные спортивные полы, в самом общем виде, состоят из
амортизирующей системы (вспененной, комбинированной деревянной, в
виде резинового гранулята с полиуретановым связующим, и пр.), на
которую укладывается покрытие (рабочая мембрана из ПВХ, наливные
композиции – полиуретановые или акриловые, деревянные, текстильные
или другие материалы).
Покрытия для спортивных сооружений делятся по назначению: для
открытых площадок и эксплуатируемые в закрытых помещениях.
Существуют также материалы, которые можно использовать и на улице, и в
помещении.
Покрытия для спортивных площадок могут быть:
 многофункциональными,
 специализированными.
Многофункциональные покрытия отвечают общим требованиям по
безопасности и эффективности для всех видов спорта. Они предназначены
для круглогодичных занятий волейболом, баскетболом, шейпингом,
аэробикой, для устройства тренажерных залов, и т. п. Это идеальное
покрытие для школьных гимнастических залов, так как они повышают
безопасность занимающихся.

45
Специализированные покрытия рекомендуются для тренировок и
соревнований высокого уровня. Например, покрытие для
профессиональных занятий теннисом обладает особыми свойствами,
специальный рельеф верхнего слоя обеспечивает необходимые
фрикционные характеристики при передвижении спортсменов и отскоке
мячей, а особая слоистая структура покрытия придает ему требуемую
упругость и амортизацию ударов.
Многофункциональные и специализированные покрытия
выпускаются как для открытых площадок, так и для закрытых помещений.
Спортивные покрытия могут быть: стационарными, съемными или
модульными.
Стационарные покрытия (рис.16) используются для закрытых
спортивных залов многоцелевого назначения: для проведения
соревнований и тренировок по игровым видам спорта (минифутбол,
волейбол, теннис, баскетбол, гандбол), для занятий аэробикой и фитнесом.
Наибольшее применение находят в школьных гимнастических залах и
спортивных залах, где не планируется проведение профессиональной
подготовки и соревнований высокого уровня.
Рис.16. Стационарные покрытия GRABO (Венгрия) для
закрытых спортивных залов:
1 – верхний контактный слой на основе ПВХ с рельефной
поверхностью; 2 – сетка из волокна для армирования поверхности; 3 –
подложка из вспененного ПВХ
Съемные системы предназначены для игровых видов спорта
(настольного тенниса, бадминтона, и т. д.). Благодаря удобным
приспособлениям для хранения и разматывания можно легко и быстро
уложить на основание любого типа.
Модульные конструкции применяются для быстрой организации
временных спортивных площадок, причем не только
многофункциональных для любителей, но и вполне профессиональных.
Такие покрытия разработаны как для закрытых помещений, так и для
улицы (теннисные корты, игровые площадки, площадки для роликовых
коньков). Легкость сборки из отдельных модулей без применения клеев и
других вспомогательных материалов, возможность трансформации
сборно-разборных конструкций обеспечивает простоту их установки и
ремонта.
1
2
3

46
К покрытиям (натуральные газоны, искусственная трава, грунтовые,
каучуковые и наливные покрытия, а также модульные полы),
предназначенным для открытых площадок, предъявляются весьма
жесткие требования; помимо качественной подготовки основания под
покрытия, должна быть и грамотная организация дренажной системы.
Существует множество систем искусственных травяных покрытий
различных типов. В основном они подразделяются на поля для игры в
футбол, хоккей на траве, теннис, регби, и др.
Искусственная трава – это рулонное покрытие, морозо- и
светоустойчивое, которое пропускает воду и не допускает образования
застойных зон. Производится по технологии тафтинг-метода: объемные
волокна, имитирующие стебли травы, вплетаются в высокоэластичное
основание, которое затем покрывается латексом. Ворс изготавливается из
полипропилена, полиэтилена или их сочетания, что определяет
долговечность покрытия.
Полипропиленовую траву характеризует наиболее высокая
гигроскопичность, износостойкость, хорошие возможности поворота и
скольжения, оптимальный отскок мяча. Она выдерживает множество
циклов по замораживанию и оттаиванию.
Система укладки и дренажа позволяет эксплуатировать игровое поле
во время дождя. В зависимости от способа монтажа искусственные
травяные площадки подразделяются на:
 засыпные (со слоем кварцевого песка и резинового гранулята),
 незасыпные.
Засыпка позволяет регулировать высоту «стеблей» и плотность
покрытия в зависимости от вида спорта, для занятий которым
предназначена конкретная площадка. Благодаря засыпке травы
каучуковым гранулятом, удается избежать «ожога» кожи спортсмена при
падении на газон.
На незасыпной траве должна применяться система орошения водой.
Цветовая гамма искусственной травы состоит в основном из двух цветов:
зеленого и красного, но существует также коллекция, включающая в себя
многообразную цветовую гамму – желтый, синий, коричневый и другие
цвета.
Уход за искусственной травой, в отличие от натуральной,
предполагает уборку посторонних предметов. На такой площадке можно
играть 24 часа в день 365 дней в году во всех климатических зонах.
Виды искусственной травы, предназначенные для разных видов
спорта (см. рис. 17), имеют различия в исходном сырье, высоте, плотности,
структуре ворса, выборе вспомогательных материалов, с последующей
засыпкой или без нее, и пр.

47
Рис. 17. Искусственное травяное покрытие с кварцевым песчаным
наполнителем для открытых теннисных кортов (ARMSTRONG DLW):
1 – искусственный газон с песком; 2 – связанный несущий слой (водонепроницаемый);
3 – несущий слой; 4 – морозозащитный фильтрующий слой; 5 – грунт; 6 – дренаж; 7 –
дренажная труба; 8 – слой песка
Поэтому при выборе покрытия игрового поля необходимо
определить приоритетный для данного стадиона вид спорта (футбол,
хоккей на траве, и т. п.) и наивысший уровень предполагаемых
Для спортивных полов в закрытых спортивных залах
применяются линолеум, ПВХ, ворсовые, каучуковые покрытия, а также
деревянные и ламинированные. Разработаны также системы
комбинированных покрытий.
Деревянное покрытие (рис.18) считается лучшим для баскетбола,
фехтования и некоторых других игровых площадок. Однако оно плохо
переносит переменную влажность и за ним требуется постоянный уход.
Поэтому деревянные покрытия целесообразнее выполнять в виде съемных
щитов.
Большое распространение для устройства полов в закрытых
спортивных залах получила доска, изготавливаемая из массива твердых
пород дерева, обычно толщиной 22 мм. Доски поставляются полностью
обработанными в заводских условиях – отциклеванными,
отшлифованными и покрытыми несколькими слоями износостойкого лака.

48
а б
Рис. 18. Деревянное покрытие:
а – стационарное; б – щитовое; 1 – настил (7–8 см); 2 – лага (15–17 см ); 3 – толь;
4 – столбик; 5 – бетонная подушка; 6 – грунт ; 7 – опора
Наряду с массивом широко используется «многослойная паркетная
доска». Поверхность доски также покрывается в заводских условиях
несколькими слоями высокопрочного лака. Конструкции деревянных
полов с использованием многослойной паркетной доски аналогичны
конструкциям с использованием доски из массива.
В спортивных залах часто используют деревянные палубные полы.
Нередко они изготавливаются из бруса хвойных пород (например, 70 × 50 мм),
уложенного на ребро. Решающее значение имеет качество самой
древесины, ее влажность и геометрия бруса. Деревянные полы
укладываются на специальную эластичную подложку или
непосредственно на ровное цементное основание (на гидроизоляционную
пленку). Деревянные полы чаще всего покрывают специальным лаком.
К искусственным покрытиям относят твердые бетонные и
асфальтовые покрытия, которые применяют для кругов, ограниченных
кольцом для метаний, покрытия «города» при игре в городки, а также для
других видов игровых площадок.
Покрытия из пористого бетона, хорошо пропускающего воду,
целесообразно устраивать в зонах с мягким климатом и большим
количеством осадков.
Твердые покрытия (рис. 19) слишком жестки для игровых площадок
и небезопасны с точки зрения травматизма, но они удобны в период
дождей и не требуют дорогостоящего ухода, необходимого для покрытий
из специальных смесей.
а б
Рис. 19. Твердые покрытия:
а – бетонное; б – асфальтовое; 1 – тяжелый или пористый бетон; 2 –
промежуточный слой (щебень, гравий); 3 – гравелистый песок; 4 – литой асфальт; 5 –
биндер (в скобках указаны размеры подстилающих слоев для покрытия пористого
бетона)
На легких фильтрующих грунтах бетонные покрытия устраивают
двухслойные.
Неводостойкие покрытия (рис.20) из минеральных специальных
смесей (гаревые, шлаковые, с керамической крошкой, глиняно-песчаные и

49
др.) выполняют из местных материалов. Они хорошо себя
зарекомендовали в практике строительства и эксплуатации и широко
применяются для плоскостных сооружений различного типа и назначения.
Однако за этими покрытиями требуется систематический уход (поливка,
укатка, выравнивание) и, как правило, сезонный ремонт (весной ведется
перекопка покрытий, добавка компонентов смеси, выравнивание, укатка и
др.).
а б
Рис. 20. Неводостойкие покрытия из минеральных специальных смесей:
а – на глинистых, суглинистых и песчаных основаниях; б – на скальных
основаниях; 1 – специальная смесь; 2 – промежуточный слой; 3 – основание;
4 – дренирующий слой; 5 – упруговлагоемкий слой (в скобках указаны размеры на
песчаных и супесчаных грунтах)
Рецептуру смеси подбирают после лабораторных исследований.
Твердость покрытия можно увеличить путем добавок сульфата кальция,
вязкость – добавок глины, а водопроницаемость – песка.
Конструкция покрытия состоит из верхнего слоя специальной смеси,
среднего слоя и основания.
Промежуточный (средний) слой должен равномерно распределять
нагрузку на основание и пропускать воду. На глинистых и суглинистых
грунтах средний слой делают упругодренирующим (шлак, гравий, щебень,
кирпичный бой и др.) На гравелистых грунтах средний слой делают
упруговлагоемким (1–2 см антисептированных материалов, волокнистого
торфа, резиновой кроши и т. п.). На скальных основаниях верхнюю часть
промежуточного слоя делают из дренирующих материалов (5–7см), а
нижний – упруговлагоемким (3–5 см). Основание (гравий, щебень и др.)
должно воспринимать необходимые нагрузки и обеспечивать дренаж воды.
На гравелистых и песчаных грунтах основание можно не делать; на
глинистых его делают толщиной 8–12 см.
Водостойкие упругие покрытия из неразмокаемых материалов
выполняют двух- или многослойными; к ним относятся резинобитумные и
различные виды полимерных покрытий.
Водостойкие покрытия имеют значительные преимущества перед
другими видами упругих покрытий. Их можно с успехом применять для
игровых площадок, легкоатлетических дорожек и для дорожек разбега.
По прочности и погодоустойчивости водостойкие покрытия не
уступают бетонным и асфальтовым, а по функциональным качествам –

50
покрытиям из минеральных смесей, их не требуется выравнивать в начале
летнего сезона, а в случае необходимости их ремонтируют отдельными
участками, которые требуют замены.
В настоящее время широко применяются спортивные покрытия
импортных и отчественных производтелей: Aliachem (Чехия), Bergo
(Швеция), BSW (Германия), Сabrita (Бельгия), Desso DLW (Германия),
Freudenberg Bausysteme (Германия), Gerflor (Франция), Grabo (Венгрия),
Junckers (Дания), Kronotex (Германия), Lano (Бельгия), Mondo (Италия),
Polytan (Германия), Sport Master (Польша), а также международные
корпорации Armstrong DLW и Tarkett Sommer, ООО «Урепол» (Россия),
завод «Столичный пластик» (Россия).
Глава 4. СПОРТИВНЫЕ СООРУЖЕНИЯ ДЛЯ ИГРОВЫХ ВИДОВ
СПОРТА
4.1. Общая характеристика и классификация игровых площадок и
полей
Социальные изменения, происходящие в стране, вызвали к жизни новые
виды и формы спортивных, физкультурно-оздоровительных и досуговых
занятий, поэтому физкультурно-спортивные сооружения, в том числе
открытые, используются всеми возрастными и социальными группами
населения: от абсолютно здоровых людей до инвалидов, от
профессиональных спортсменов до лиц, использующих эти сооружения
для досуга. Определенные группы населения отдали предпочтение
отдельным видам и формам спортивных занятий, таким, например, как
боулинг, аэробика, скалолазание, мотобайк и др. Массовый характер
приобретают оздоровительные и спортивно-развлекательные
разновидности досуга, доступные практическим всем, вне зависимости от
степени физической подготовленности и ограничений со стороны
физического состояния (т.е. детям, пожилым, инвалидам и т.п.).
В связи с этим становится особо актуальным сооружение большого числа
спортивных площадок и полей, предназначенных для популяризации
различных видов спорта, а также для профессиональной подготовки
спортсменов.
Под термином «спортивная площадка» понимается плоскостное
сооружение для определенного вида игр и занятий с возможным
устройством навесов. При строительстве плоскостных сооружений вне
спортивного комплекса должны быть оборудованы раздевалки и
душевые.
Комплексная спортивная площадка – это плоскостное сооружение,
оборудование и разметка которого позволяют попеременно вести
различные спортивные занятия.

51
Поле для спортивной игры или занятий (футбольное, регбийное,
бейсбольное, хоккея с мячом и на траве, конкурное, метаний, стрельбы из
лука) – это плоскостное сооружение для определенного вида игр и
занятий. Может быть предусмотрена возможность попеременного
использования игрового поля для нескольких видов игр.
В соответствии с вышеизложенным можно провести классификацию
спортивных площадок и полей:
1. По способу организации ограждений: закрытые, открытые;
2. По виду спорта: волейбольные, баскетбольные, для городков,
футбольные, гандбольные, для регби, для спортивной гимнастики, для
художественной гимнастики;
3. По виду используемого освещения: с искусственным освещением,
с естественным освещением, смешанного типа.
Далее будут рассмотрены различные виды спортивных площадок и полей,
отличающихся друг от друга организацией пространства и компоновкой
для конкретного вида спорта.
4.2. Открытые площадки и поля
Спрос на физкультурно-спортивные услуги у населения (особенно на
физкультурно-оздоровительные и развлекательные формы в качестве
досуговых занятий) в настоящее время во много раз превысил
возможности их реализации. В условиях недостаточного финансирования
наименее затратными, но обеспечивающими наибольшую пропускную
способность являются открытые плоскостные спортсооружения; стоимость
строительства и их эксплуатации (а также и модернизации - при
необходимости) значительно ниже, чем у сооружений крытого типа.
В зависимости от назначения и вида спорта плоскостные сооружения
именуют: площадкой (для волейбола, фигурного катания и др.), полем (для
футбола, метаний и др.), дорожкой (легкоатлетическая или конькобежная,
дорожка для разбега при прыжках и метаниях и др.) или просто местом,
оборудованным для прыжков, метания и т. п.
На плоскостных сооружениях имеется встроенное (или сменное)
спортивное оборудование: стойки для крепления сеток, баскетбольные
щиты и др. Состав, размеры и устройство спортивного оборудования
должны соответствовать официальным правилам соревнований и
действующим табелям спортивного оборудования и инвентаря.
Плоскостные сооружения должны быть связаны удобными ком-
муникациями (пешеходные дорожки, тоннели или переходные мостики) с
павильонами, в которых находятся вспомогательные помещения.
Архитектурно-художественные качества плоскостных спортивных
сооружений в значительной мере повышаются при удачном сочетании их с
окружающим ландшафтом, в частности с зелеными насаждениями для
ограждения площадок.

52
Согласно СП 31-115-2006 «Открытые плоскостные физкультурно-
спортивные сооружения», для проведения спортивных игр устраиваются
следующие виды игровых полей: футбольное, для гандбола, регби, хоккея
на траве, бейсбола и др.
Поля для спортивных игр с воротами (регби, футбол, хоккей на траве и
т.п.) следует ориентировать продольными осями в направлении север - юг.
Допускается отклонение в любую сторону, не превышающее 20°. Поле для
бейсбола следует ориентировать с запада на восток.
При наличии в составе спортивных сооружений нескольких спортивных
полей одного вида допускается ориентация не более одной трети этих
полей в направлении восток - запад.
Площадки для спортивных игр (кроме площадок для городков) следует
ориентировать продольными осями в направлении север-юг. Допустимое
отклонение не должно превышать, как правило, 15° в каждую из сторон.
При наличии в составе спортивных сооружений нескольких площадок для
спортивных игр одного вида не более одной трети этих площадок
допускается ориентировать продольными осями в направлении восток-
запад.
Места для зрителей следует ориентировать на север или восток.
4.3. Размеры и пропускная способность игровых площадок, полей
Волейбол – это соревновательный вид спорта, в котором принимают
участие две команды, состоящие максимум из 12 игроков, на игровой
площадке, разделенной сеткой (см. приложение 1). Официальные правила
игры в волейбол устанавливает Международная федерация волейбола
(ФИВБ).
Игровое поле включает игровую площадку и свободную зону. Оно должно
быть прямоугольным и симметричным. Игровая площадка представляет
собой прямоугольник размерами 18  9 м, окруженный со всех сторон
свободной зоной шириной минимум 3 м.
Игровая поверхность должна быть светлого цвета, плоской,
горизонтальной и однообразной. На открытых площадках разрешен уклон
5 мм на 1 м для дренажа. Ширина всех линий – 5 см.
Сетка устанавливается вертикально над осью средней линии. Верхний
край сетки устанавливается на высоте 2,43 м для мужчин и 2,24 м для
женщин.
Верхний край сетки формирует горизонтальная лента шириной 7 см,
выполненная из сложенной вдвое белой парусины, прошитой по всей
длине. Каждый конец ленты имеет отверстие, через которое пропущен
шнур, привязывающий ленту к стойкам для ее натяжения. Внутри ленты
находится гибкий трос для прикрепления сетки к стойкам и поддержания
ее верхней части в натянутом состоянии.

53
Внизу сетки имеется другая горизонтальная лента шириной 5 см,
аналогичная верхней ленте, через которую пропущен шнур. Этот шнур
предназначен для прикрепления сетки к стойкам и поддержания ее нижней
части в натянутом состоянии.
Две белые ленты прикреплены вертикально к сетке и расположены прямо
над каждой боковой линией. Их ширина – 5 см и длина – 1 м, и они
считаются частью сетки.
Стойки, поддерживающие сетку, устанавливаются на расстоянии
0,5–1,0 м за боковыми линиями. Высота стоек 2,55 м и, желательно, чтобы
она была регулируемой.
Мяч должен быть сферическим, с покрытием, сделанным из синтетической
кожи. Цветовые комбинации мячей, используемых в Официальных
Международных соревнованиях, должны соответствовать стандартам
ФИВБ. Его окружность 65–67 см и его вес 260–280 г.
Баскетбол (англ. basketball, от basket – корзина и ball – мяч) – спортивная
командная игра на площадке с мячом, который забрасывают руками в
кольцо с сеткой – так называемую, корзину, – укрепленное на щите на
высоте 3,05 м. В баскетбол играют две команды, в каждой из которых по
пять игроков.
Игровая баскетбольная площадка должна представлять собой плоскую
прямоугольную твердую поверхность без каких-либо препятствий. Еѐ
размеры должны быть 28 м в длину и 15 м в ширину. Баскетбольные щиты
с корзиной должны быть изготовлены из соответствующего прозрачного
материала или выкрашены в белый цвет. Размеры баскетбольных щитов
должны быть: 1,80 м по горизонтали и 1,05 м по вертикали
(см. приложение 2).
Баскетбольные кольца должны быть выполнены из прочной стали,
внутренний диаметр – 45 см. Минимальный диаметр прутка кольца –
16 мм, а максимальный – 20 мм. На нижней части кольца предусмотрены
приспособления для крепления сеток.
Баскетбольный мяч должен иметь сферическую форму и быть оранжевого
цвета с традиционным рисунком из восьми вставок и черных швов, а также
накачан до величины воздушного давления, чтобы при падении на
игровую поверхность с высоты около 1,80 м, измеренной от нижней
поверхности мяча, отскакивал на высоту, измеренную до верхней
поверхности мяча, от 1,20 до 1,40 м. Длина окружности мяча – 74,9–78 см.
Вес мяча –  600 г.
Городки – старинная славянская игра. Еѐ история насчитывает несколько
веков. Упоминание о городках можно найти и в сказках, и в старинных
легендах, и в документах, относящихся к истории Древней Руси. Эта игра
вошла в нашу историю как часть национальной культуры. Правила
данного вида спорта утверждает «Международная федерация городошного
спорта» (МФГС).

54
Площадку для игры в городки (рис. 21) устраивают прямоугольной формы
размерами 30(25)  15(13) м.
а б
Рис. 21. Площадка для игры в городки:
а – план; б – ограждение и вал; 1 – «город»; 2 – «пригород»; 3 – кон; 4 – полукон; 5 –
штрафная линия (засыпается слоем песка); 6 – земляной вал; 7 – ограждение
Площадка (рис. 22), на которой размечаются «города» и «пригороды»,
должна иметь размеры не менее 8  3,5 м. «Город» – зона, имеющая форму
квадрата со стороной 2 м, в пределах которой устанавливаются фигуры.
«Пригород» – зона, находящаяся между лицевой и штрафной линиями,
ограниченная с боков продолжениями диагоналей «города». По центру
«пригорода» на расстоянии 20 и 40 см от штрафной линии наносят две
отметки длиной 20 см для установки на них штрафных городков.
Поверхность площадки может быть земляной, асфальтовой, цементной,
ледяной, деревянной или металлической. Поверхность ее должна быть
ровной и не подниматься над уровнем почвы.

55
Рис. 22. Площадка с разметкой «город» и «пригород»
Площадки конов или полуконов нельзя бетонировать или асфальтировать,
но они должны быть ровными, без рытвин и ям, и грунт не должен
вминаться от нажима ног.
Количество игроков определяется видом соревнований (личное – 1 чел.,
командное 3–5 чел., лично-командные 5 + 1 чел.). Вид соревнования в
каждом конкретном случае определяется Положением о соревнованиях,
согласованным с МФГС.
Для задержания бит позади «городов», не ближе 7 м от них, насыпают
земляной вал высотой 50 см и более, за которым следует поставить забор
или сетку высотой не менее 3 м. Спереди и с боков поле ограждают
решетчатым барьером.
Все линии размечают яркой краской. Ширина линий 2–3 см.
Футбол (англ. football, от foot – нога и ball – мяч) – спортивная командная
игра, цель которой – забить мяч в ворота соперника, используя
индивидуальное ведение и передачи мяча партнерам ногами, головой и др.
частями тела, кроме рук. В момент игры на поле могут находиться
11 футболистов от каждой команды: 10 полевых игроков и вратарь, форма
которого отличается по цвету от формы партнеров (а также от формы судей).
Поле для игры в футбол (рис. 23, а) предусматривают длиной
от 90 до 120 м и шириной от 45 до 90 м; для игр всесоюзного значения и
международных оно должно иметь длину от 100 до 110 м и ширину от 64 до
75 м.
Поле должно быть размечено ясно видимыми линиями шириной не более
12 см, находящимися в одной плоскости с поверхностью поля (не
канавками). Ширина линий входит в размер поля и ограничиваемых ими
площадей. В углах поля устанавливают флаги.
Ширина ворот (рис. 23, в) в свету должна быть 7,32, а высота – 2,44 м.
Толщина стоек и перекладины не должна превышать 12 см. К стойкам,
перекладине и земле сзади ворот прочно прикрепляют сетку.

56
За пределами поля на расстоянии не менее 2 м от линии ворот
рекомендуется провести линии, параллельные последней,
заканчивающиеся на расстоянии от 2 до 10 м от угловых флагов. За эти
линии не должны во время игры заходить посторонние лица.
Мяч для игры в футбол имеет сферическую форму, изготовлен из кожи
или другого пригодного для этих целей материала, длина его окружности –
не более 68–70 см, на момент начала матча мяч должен весить не более 450
и не менее 410 г.
а
в
Рис. 23. Футбольное поле:
а – план; б – варианты блокировки; в – ворота; 1 – штрафная площадь; 2 – площадь
ворот; 3 – разделительные ограждения
Гандбол (ручной мяч) – командная игра с мячом по 7 игроков
(по 6 полевых и два вратаря) в каждой команде. Играют в закрытых
помещениях круглым надувным мячом размерами 58–60 см в окружности
и весом 425–475 г у мужчин и 54–56 см в окружности и весом 325–375 г у
женщин.
Площадки для игры в ручной мяч (рис. 24) имеют размеры от 18  38 до
22  44 м, для международных встреч установлены размером 20  40 м. На
расстоянии 1,5 м от бровки поля не допускаются какие-либо препятствия.
Ширина ворот должна быть 3 м и высота – 2 м. Стойки и перекладину

57
делают из дерева квадратного сечения 8  8 см. К стойкам, перекладине и
земле (сзади ворот) прикрепляют веревочные сетки.
а б
Рис. 24. Поле для гандбола: а – план; б – варианты блокировки; 1 – ворота; 2 – линия
ворот; 3 – линия вратарской площадки; 4 – линия свободных бросков; 5 – центровая
линия; 6 – боковая линия; 7 – зона безопасности; 8 – торцовые ограждения (сетки)
Для проведения массовых соревнований в ручной мяч разрешается играть
на полях уменьшенных размеров. Для этого в каждую половину обычного
футбольного поля (поперек) вписывают поле уменьшенных размеров. При
этом боковыми линиями служат средняя линия и линия ворот основного
поля, а линиями ворот – боковые линии основного поля. На середине
линии ворот устанавливают переносные ворота.
Регби – спортивная командная игра с овальным мячом, который игроки
каждой команды, передавая друг другу руками и ногами, стараются
приземлить в зачѐтном поле за воротами соперника или забить его в
Н-образные ворота. Регби родилось в Англии. По-английски игра
называется «rugby-football».
Поле для игры в регби (рис. 25) имеет длину 95–110 м и ширину 66–68,5 м
(длина и ширина поля должны быть ближе к максимальным размерам).
Игровое пространство должно быть покрыто травой. Если это невозможно,
то землей или песком, но ни в коем случае чем-либо твердым (асфальт,
бетон и т. п.). По краям поля стоят ворота, состоящие из двух высоких
шестов, соединенных горизонтальной балкой. Кроме центральной линии,
на поле проведены поперечные линии в 10 и 22 м от центральной.

58
Рис.
25.
Поле
для
игры
в
регби
Ширину ворот между стойками принимают 5,6 м, высоту стоек до верха
перекладины – 3,4 м, а общую высоту – не менее 6 м.
Для занятий спортивной и художественной гимнастикой и акробатикой
наиболее рациональны размеры залов 24  12, 30  18, 36  18 м, а для
крупных соревнований возможны залы 42  24 м. Эти залы
предназначаются для использования мужскими, женскими или
смешанными группами спортсменов.
Спортивная гимнастика – вид спорта, включающий соревнования на
гимнастических снарядах, в вольных упражнениях и в опорных прыжках.
В современной программе гимнастического многоборья: для женщин – на
брусьях разной высоты, бревне, в опорных прыжках, вольных
упражнениях; для мужчин – в вольных упражнениях, опорных прыжках,
на коне, кольцах, брусьях и перекладине.
Для спортивной гимнастики необходим помост (рис. 26) высотой от 80 до
100 см. На помосте устанавливаются снаряды согласно предписаниям
регламента «Международной Федерации гимнастики». Необходимо
предусмотреть достаточную зону безопасности между снарядами и
окончанием помоста.

59
Рис. 26. Сборно-разборная конструкция помоста из складных элементов: Помост:
1 – складной элемент помоста; 2 – приставная лестница;
3 – настил (ковер) для вольных упражнений и художественной гимнастики;
4 – дорожка для разбега. Зоны размещения: 5 – судей; 6 – спортсменов, ожидающих
выхода, тренеров, медперсонала; 7 – музыкальное сопровождение;
8 – репортеров; 9 – официальных представителей; 10 – границы арены. Обозначение
снарядов: 1А – перекладина гимнастическая; 2Б – брусья гимнастические мужские (Н
= 430 см); 3А – бревно гимнастическое (Н = 450 см);
4А – конь гимнастический; 4Б – конь маховый; 5А – кольца гимнастические
Места для прыжков должны быть расположены на расстоянии не менее 5 м
от снаряда со стороны приземления до ближайшего препятствия, а место для
разбега располагаться на расстоянии не менее 20 м до препятствия.
Для приземления после прыжков и соскоков у снарядов оборудуют ямы,
заполненные поролоном, уложенным в сетку. Конструкция ям под
снарядами произвольная. Края ямы в открытом виде обкладываются
съемным мягким бортом (рис. 26).
Рис. 26. Яма под снарядами в залах для гимнастики

60
Размеры ям выбираются согласно назначению снаряда (табл. 3).
Таблица 3
Параметры ямы в зависимости от назначения
Назначение ямы
Размеры, м
Высота потолка (H)
над ямой, м, не менее
длина,
x
ширина,
y
глубина,
h
Ямы под перекладиной
и под женскими брусьями
9–12 2,5–3
1,1–1,5
5,5
Ямы для опорных прыжков 5 2,5–3 4,3
Ямы под батутом 5,3 3,2 6,0
Покрытия площадок для вольных упражнений, дорожки для марша и
разбега можно устраивать из специальных смесей: резинобитумных,
полимерных и других материалов. На площадке желательно иметь
раковину для пианино (рояля) и кладовую для хранения инвентаря.
Художественная гимнастика – вид спорта, выполнение под музыку
различных гимнастических и танцевальных упражнений без предмета, а
также с предметом (скакалка, обруч, мяч, булавы, лента). В последнее время
выступления без предмета на соревнованиях мирового класса не проводятся.
При групповых выступлениях используются одновременно два вида
предметов (например, обручи и мячи) или один вид (пять мячей, пять пар
булав). Победители определяются в многоборье, в отдельных видах и
групповом упражнении. С недавнего времени выступления оцениваются
по двадцатибалльной системе.
Для художественной гимнастики зал должен быть высотой минимум
8 м (предпочтительнее 10–12 м). Рабочая поверхность 13  13 м
(внутренняя площадь) плюс обязательная зона безопасности с тем же
покрытием шириной 50 см по периметру всей рабочей зоны.
Площадки для бокса (рис. 27), борьбы и тяжелой атлетики имеют размер
18  30 м, на них размещают участки для установки ринга (8  8 м), для
борцовских ковров (10  10 м), помосты для поднятия тяжестей (4  4 м),
площадки для разминки, занятий общеразвивающими и специальными
упражнениями, прыжков и гимнастики, места для установки специальных
снарядов – боксерская груша, мешок и др. (участки диаметром 2–2,5 м), а
также весы, навесы и стеллажи для спортивного инвентаря и оборудования.

61
Рис. 27. Арена для соревнований по боксу:
1 – ринг на помосте, h = 1,0 м; 2 – канаты; 3 – места судей-счетчиков; 4 – место судьи-
хронометриста; 5 – место секундантов; 6 – граница арены; 7 – зона размещения зрителей и
репортеров
Помосты для поднятия тяжестей выполняют из брусчатых щитов; места
для разминки и занятий со снарядами могут иметь покрытия из
специальных смесей, полимерных и других материалов.
4.4. Искусственное освещение площадок и полей, оборудование
Игровые площадки очень часто эксплуатируются и в вечернее время.
Поэтому для более рационального использования спортивных сооружений
и обеспечения комфортных условий для спортсменов и зрителей
применяется искусственное освещение. Следует отметить, что объектами
освещения могут быть как сами спортсмены, а также спортивные снаряды
и само пространство, на котором проходят соревнования, тренировки и т.д.
Важно при этом, чтобы осветительные устройства обеспечивали
равномерную освещенность (выраженную в люксах) различных
сооружений.
Освещенность мест тренировок, занятий, соревнований зависит от вида
спорта, типа спортивного сооружения, наличия зрителей и вида
применяемого осветительного оборудования. Без искусственного
освещения невозможно обойтись особенно в крытых спортивных
сооружениях.
Система искусственного освещения основных сооружений должна
удовлетворять следующим требованиям:

62
- обеспечивать хорошую видимость занимающимся и зрителям всех
действий, связанных с данным видом спорта (мяч, шайба, штанга ворот и
др.);
- не допускается слепящее действие прямых лучей от источников света, а
также отраженного. Это требование особенно важно при проектировании
освещения катков, теннисных и других игровых площадок;
- предпочтительнее использовать рассеянный свет (отсутствие
концентрированных источников света, светорассеивающие устройства
источников света и др.).
Таблица 4.
Минимальные показатели освещенности игровых площадок и полей
Вид сооружения Наименьшая
освещенность, лк
Плоскость, в которой нормируется
освещенность
Площадки для
волейбола, ручного мяча
50
30
Горизонтальная на уровне поверхности
площадки
Вертикальная на высоте 1-5 м от
поверхности площадки
баскетбола
50
30
площадки
Вертикальная на поверхности щитов
со стороны корзины
бадминтона
50
30
площадки
Вертикальная на высоте 1-3 м
Площадки для тенниса 100
50
площадки
Вертикальная на высоте до 5 м от
поверхности площадки
настольного тенниса
150 Горизонтальная на уровне поверхности
стола
Площадки для городков:
а) в пределах площади
"городов"
50 Горизонтальная на уровне поверхности
площади "городов"
б) на остальной площади 10 Горизонтальная на уровне поверхности
площади
Поля для футбола 50
30
поля
Вертикальная на высоте от уровня
поверхности поля до 1 5 м
Поля для хоккея с мячом 50 Горизонтальная на уровне поверхности
поля
Источники освещения (светильники, световые проемы) следует размещать
так, чтобы прямые лучи света не были направлены в лицо спортсменам
или зрителям. В игровых залах источники света располагаются на высоте,
определяемой нормами проектирования в зависимости от вида спорта (но
не ниже 4,5 м от поверхности игровой площадки).

63
Выбор правильной системы освещения зависит от вида спортивного
сооружения и перемещения спортсменов в пространстве (волейбол,
прыжки, теннис, бег и др.). При многоцелевых спортивных сооружениях
освещение должно удовлетворять всем требованиям проводимых в них
соревнований. Требования к освещенности площадок и полей при
электрическом освещении приведены в табл.4.
Приведенные в табл. 4 нормы минимальны и могут быть повышены по
согласованию с организацией, эксплуатирующей сооружение.
Вертикальная освещенность должна быть обеспечена в плоскости,
проходящей через продольную ось площадки с обеих сторон ее.
Освещенность на площадке для настольного тенниса должна быть
обеспечена на игровом столе и на расстоянии до 2 м за его пределами.
При наличии трибун для зрителей большой вместимости нормы
освещенности увеличиваются. Так, например, площадки с трибунами на
1500 и более мест должны иметь горизонтальную освещенность 150 лк, а
вертикальную - 50 лк. Освещенность футбольного поля с трибунами от
2500 до 10000 мест равна соответственно 100 и 50 лк, а с трибунами более
10000 мест освещенность составляет 200 и 75 лк.
Следует также учитывать обеспечение нормальных условий для
работников кино и телевидения при съемках соревнований, особенно в
крытых сооружениях. Например, освещенность Дворца спорта повышается
до 1300-1600 лк, что необходимо для нормальной телевизионной
трансляции. В крытых спортивных залах с трибунами более 800 мест
освещенность должна быть 400 лк и более для нормальной киносъемки
Для того, чтобы освещаемые объекты выделялись на общем фоне и
светильники не ослепляли зрителей, на трибунах их размещают под
различными углами и в определенном порядке. Существует несколько
приемов размещения светильников, обеспечивающих рациональное
освещение площадок и полей. Это:
- верхнее освещение, которое применяется для открытых плоскостных
спортивных сооружений. Светильники используются с защитным углом не
менее 30° (рис. 28);

64
Рис.28. Освещение спортивного ядра
а - прожекторная башня на 60 прожекторов; б - схема установки прожекторных башен
- верхнебоковое освещение, при котором светильники устанавливаются на
высоте 12 м для волейбола и тенниса, 8 м - для хоккея с шайбой, 3 м - для
городков и настольного тенниса. В зависимости от конструкции
светильников при верхнебоковом освещении они должны устанавливаться
на высоте не менее 10 м. При этом угол между поверхностью сооружения
и перпендикуляром, опущенном из оптического центра прибора на
продольную ось сооружения, должен быть не менее 27°(рис. 29-32).
Оба эти приема освещения применяются в спортивных залах, манежах,
причем освещение может быть как рассеянным, так и отраженным. В
игровых залах обычно применяется верхнее освещение. Например, в
спортивном зале размерами 36x18 м (рис. 33) устанавливаются 24
светильника по 500 Вт мощностью, защищенные специальными сетками,
часть из них направлена на потолок и верхние части стен для создания
насыщенности светом всего зала.

65
Рис.29. Схема освещения игровых площадок
а - баскетбольной; б - волейбольной; в - теннисной;
г - двух сблокированных теннисных площадок
Рис. 30. Освещение футбольного поля:
а - прожекторная башня на 30 прожекторов; б - схема установки прожекторных башен

66
Рис. 31. Схема освещения поля для игры в хоккей с мячом
Рис. 32. Схема освещения площадки для игры в хоккей с шайбой

67
Рис. 33. Схема расстановки светильников к зале 36x18м
В качестве источников света принимаются лампы накаливания общего
применения, зеркальные, прожекторные лампы накаливания, ртутные
направленной цветности и люминесцентные лампы. Перечисленные
источники света применяются как в открытых, так и в закрытых
спортивных сооружениях специализированного типа и универсальных.
Выбираются они по номенклатуре, предназначенной для
производственных и общественных зданий, но с учетом устройства
дополнительной их защиты от внешних воздействий (вода, пыль, удары
мяча и т.п.), режима эксплуатации и замены в случае выхода из режима
работы.
Искусственное освещение спортивных сооружений подразделяется на
рабочее и аварийное. Кроме того, рекомендуется предусматривать
дополнительную систему освещения, включаемую для киносъемок и
телепередач.
Рабочее освещение должно обеспечить нормальную освещенность для
проведения учебно-тренировочных занятий или соревнований в темное
время суток. Кроме того, оно дает возможность увеличить
продолжительность использования спортивных сооружений в 1,5-2 раза,
позволяет проводить занятия и соревнования в наиболее удобное вечернее
время.
Аварийное освещение (при аварийном отключении основного источника
света) используется для эвакуации людей и предотвращения несчастных
случаев.
Освещенность для сооружений, рассчитанных на проведение
национальных и международных соревнований, как правило, повышается
в соответствии со специальными требованиями, установленными
национальными и международными федерациями по видам спорта. В
зарубежных нормах в больших демонстрационных сооружениях
освещенность предусматривается в 3-4 раза большая, чем для учебно-
тренировочных. Например, в залах для волейбола, баскетбола, тенниса

68
освещенность принимается соответственно 250-400 и 80-120 лк, для
футбола и регби - 300-600 и 20-50 лк.
Слепящее действие источников света зависит от направления светового
потока, конструкции светильников и расстояния от источника света.
Особенно нежелательно располагать светильники за игровыми воротами,
баскетбольными щитами, против направления движения спортсменов. При
прожекторном освещении футбольных и хоккейных полей, спортивных
ядер и арен минимальную высоту установки прожекторов определяют из
условия, чтобы световой луч составлял с горизонтальной поверхностью
поля угол не менее 27°. Кроме того, осевые лучи светильников не должны
быть направлены на трибуны для зрителей.
Уменьшить слепящее действие света можно путем увеличения высоты
подвески светильников и применением осветительной арматуры с
защитными и рассеивающими устройствами. Светильники для небольших
открытых сооружений можно подвешивать на горизонтальных тросах, а у
спортивных арен с трибунами большой вместимости - на мачтах,
расположенных за трибунами, или на кронштейнах и других устройствах,
прикрепленных к венчающей части трибуны. В ряде случаев
целесообразно использовать комбинированное освещение (общее и
местное), например, подсветку баскетбольных щитов, местное освещение
других отдельных площадок.
При выборе светильников и способов их подвески следует иметь в виду,
что приборы для искусственного освещения не только выполняют свои
функции, но и являются элементами архитектурно-пространственной
композиции спортивного сооружения.
4.5. Система полива футбольных полей
Значение полива для эффективного роста растений вообще, а особенно для
выращивания спортивного газона, не может быть переоценено – система
полива (орошения) обязательна для ухода за полем с натуральным
газоном. Полив газона защищает его от высыхания, влага является одним
из важнейших факторов роста травы. В настоящее время системы
автоматического полива являются неотъемлемой частью инженерных
систем современного спортивного сооружения.
Системы полива также используются на полях с искусственным
покрытием. Несмотря на то, что современная искусственная трава
высокого уровня остается комфортной для игры и без увлажнения, во
многих случаях службы эксплуатации стадионов предпочитают
продолжать увлажнение искусственных полей. Это делается для смягчения
силы трения при скольжении игроков по поверхности, а также в
гигиенических целях, для очистки ворса покрытия. Кроме того, для ряда
покрытий, таких как искусственная трава для хоккея на траве, увлажнение

69
игровой поверхности является необходимым условием подготовки
покрытия к игре.
Основная задача системы полива спортивной площадки – равномерное
распределение заданного объема воды на площади игрового поля (рис.35).
Система должна обеспечивать требуемую периодичность полива,
исключать повреждения газона и основания поля и не создавать помех
работе других инженерных систем – дренажа, обогрева и прочих. Такие
требования определяют основные конструктивные особенности систем
полива полей. Все системы можно разделить на две основные группы:
стационарные и мобильные.
Рис. 35. Схема футбольного стадиона, оборудованного системами жидкостного
подогрева газона и автоматизированного полива:
1 – тепловой пункт; 2 – насосная автоматизированного полива; 3 – газон футбольного
поля; 4 – коллекторы системы подогрева; 5 – полиэтиленовые трубы подогрева; 6 –
трубы полива; 7 – разбрызгиватели воды
Стационарная система состоит из дождевальных установок, сети
трубопроводов, управляющего блока и насосной станции. В большинстве
случаев система комплектуется накопительной емкостью. Установка
стационарной системы сопряжена с определенными сложностями, требует
вмешательства в конструкцию футбольного поля и проведения сложных
монтажных работ. Тем не менее, использование именно стационарной
схемы установки позволяет создать систему, наиболее полно отвечающую
установленным требованиям.
Альтернативой являются передвижные (мобильные) системы полива
(рис. 36). Это могут быть портативные поливальные машины, движущиеся
по полю в соответствии с заранее заданным алгоритмом, или такая система
представляет собой комплект поливального оборудования, вручную
выставляющегося на поле для каждого полива. Такие решения отличает
относительная дешевизна и простота установки.

70
Рис.36. Передвижная система орошения
Наиболее правильно и эффективно имплантировать систему полива
одновременно с реконструкцией или строительством поля, когда не
уложены финишные покрытия и открыты коммуникации. Установка
профессиональных систем полива на действующих объектах, как правило,
сопряжена с существенными дополнительными расходами. Это
необходимо учесть при планировании реконструкции или строительства
объекта.
Система дренажа или «пассивного», или «активного» типа должна быть
установлена, чтобы гарантировать, что лишняя вода будет быстро удалена
со спортивной площадки в процессе ирригации, а также во время дождя
или других форм осадков.
4.6. Система обогрева футбольных полей
Система обогрева представляет собой комплексное технологическое
решение, направленное на реализацию возможности полноценного
функционирования спортивного сооружения, в период межсезонья
(рис. 37). Система обогрева позволяет искусственно увеличивать
температуру поверхности и основания поля для того, чтобы сохранять его
игровые характеристики в течение как можно большего времени на
протяжении календарного года.
Рис. 37. Игровое поле, оборудованное системой обогрева в период межсезонья

71
Системы обогрева применяются как на футбольных полях с искусственной
травой, так и на полях с натуральным газоном. Назначение и режимы
эксплуатации системы при этом различны: на полях с искусственной
травой подогрев используется для стаивания снега и высушивания поля, а
на полях с натуральным газоном главным образом для стимулирования
роста травы. Однако в любом случае система обогрева позволяет
увеличить срок использования поля, на многих стадионах поле
используется круглый год.
Для стран, климатические условия которых осложняют поддержание
футбольных полей в нормальном состоянии (в числе которых находится и
Россия), значение системы обогрева не может быть переоценено. В ряде
случаев наличие системы обогрева является единственным способом
подготовить поле к первым играм сезона. Наличие системы обогрева давно
стало необходимым условием сертификации стадиона для игр,
проводимых в рамках Российской футбольной премьер-лиги и для
большинства игр, проводимых под эгидой УЕФА (UEFA) и ФИФА (FIFA).
Система жидкостного обогрева состоит из двух основных элементов –
индивидуального теплового пункта (рис. 38) и системы трубопроводов
(коллектора) (рис. 39).
На рис. 38 показано размещение труб подогрева под газоном для
натурального поля и поля с искусственным покрытием.
Прокладка труб подогрева на действующем натуральном футбольном поле
производится путем прорезки луговины и их протяжки специальным
самоходным устройством.
Время такой прокладки составляет 4–7 дней (вместе с установкой
коллекторов в траншее). Данная технология не нарушает целостности
газона и не прерывает календарь футбольных игр.
Рис. 38. Принципиальная схема теплового пункта и системы подогрева:

72
1 – пластинчатый теплообменник; 2 – трехходовой клапан с электроприводом;
3 – коллекторы; 4 – трубопроводы подогрева; 5 – блок автоматического управления:
5.1 – электронный регулятор; 5.2 – датчик температуры наружного воздуха; 5.3 –
датчик температуры грунта; 5.4 – датчики температуры воды; 5.5 – датчики
температуры раствора этиленгликоля; 6 – сдвоенный насос (рабочий и резервный);
7 – мембранный расширительный бак; 8 – предохранительный клапан;
9 – насос для заполнения системы подогрева раствором этиленгликоля;
10 – обратный клапан
Рис. 39. Подача рабочего теплоносителя в коллекторы:
а – коллекторы расположены с одного из торцов поля; б – коллекторы расположены
вдоль длинной стороны поля; 1 – коллекторы с попутным движением теплоносителя; 2
– тепловой пункт; 3 – петли труб подогрева; 4 – газон футбольного поля
Коллектор представляет собой систему греющих трубопроводов,
проложенных в поле и заполненных теплоносителем. Через магистральный
трубопровод греющие трубопроводы подключены к тепловому пункту. В
тепловом пункте за счет тепловых мощностей предоставленных
заказчиком теплоноситель нагревается, после чего перекачивается в
греющие трубопроводы, передавая тепло полю.
Итоговая мощность системы обогрева зависит от того, какую тепловую
мощность готов предоставить заказчик. В большинстве случаев
источником тепла является магистральное отопление. Можно использовать
и автономную тепловую станцию, однако в этом случае необходимо
помнить, что теплоноситель системы обогрева не может нагреваться
напрямую в котле, требуется использование промежуточной системы.
Комплекс мероприятий по монтажу систем включает в себя проектно-
расчетные работы, монтаж оборудования и пусконаладочные работы.
Проектно-расчетные работы включают в себя собственно проектирование
системы: определение ее мощности, типа оборудования, материалов.
Необходимо отметить, что для достижения наилучшего результата,
система обогрева должна проектироваться совместно с разработкой
проекта основания. Кроме того, заказчику надо помнить о том, что в
большинстве случаев система трубопроводов может быть инсталлирована

73
только на этапе устройства основания, а устройство системы обогрева – на
уже готовом.
Монтаж оборудования включает в себя собственно монтаж коллектора, и
сборку ИТП. Монтаж коллектора выполняется различными способами:
трубопроводы либо укладываются в основание на стадии его подготовки,
либо могут быть «врезаны» в уже готовое поле с натуральным газоном
(газон при этом не повреждается). Тепловой пункт может быть собран как
в существующих постройках, так и в отдельно стоящем быстровозводимом
помещении. Площадь, требуемая для такого помещения, не превышает 40
м
2
.
Сложность и важность первого запуска и наладки системы обогрева часто
недооцениваются, однако от их корректного проведения зависит
эффективность и долговечность всей системы в дальнейшем. После
окончания пусконаладочных работ работающая система в комплекте с
проектной документацией и инструкцией по использованию передается
заказчику.
Глава 5. СПОРТИВНЫЕ СООРУЖЕНИЯ ДЛЯ ЛЕГКОЙ АТЛЕТИКИ
5.1. Классификация сооружений для легкой атлетики
Лѐгкая атлетика является комплексным видом спорта, включающим
в себя различные виды дисциплин.
Лѐгкая атлетика – совокупность видов спорта, объединяющая такие
дисциплины, как: ходьба, бег, прыжки (в длину, высоту, тройной, с
шестом), метание (диска, копья, молота), толкание ядра и
легкоатлетические многоборья.
В системе сооружений для физической культуры и спорта
значительное место занимают разного рода устройства для легкой
атлетики и спортивных игр, объединяемые общим названием «открытые
спортивные сооружения».
Сооружения для легкой атлетики включают:
- беговые дорожки и площадки для прыжков,
- беговые дорожки и площадки для метания диска;
- беговые дорожки и площадки для толкания ядра.
Размещаются они, как правило, в составе комплексных спортивных
устройств, так называемых «спортивных ядер». В зависимости от размеров и
состава сооружений различают нормальное спортивное ядро, малые
спортивные ядра и спортивную арену.
Любое твердое универсальное покрытие, по которому можно бежать в
обуви с шипами, может быть использовано для легкой атлетики.
Соревнования по легкой атлетике могут проходить только на спортивных

74
сооружениях с синтетическим покрытием, соответствующим требованиям
ИААФ и имеющим действующий сертификат.
5.2. Беговые дорожки и легкоатлетические секторы
Для различных видов легкой атлетики оборудуют замкнутые
(кольцевые) и прямые легкоатлетические дорожки, места и сектора для
прыжков и метаний, поля для метаний и др.
Искусственные покрытия плоскостных сооружений для легкой
атлетики устраивают из минеральных смесей, резино-битумных и
полимерных материалов. Покрытия должны соответствовать требованиям
IAAF.
Длину круговой беговой дорожки принимают от 200 до 500 м;
наиболее распространенная длина круговой дорожки – 400 м (рис. 40).
Рис. 40. Схема 400-метровой дорожки (план): I – ширина дорожки на виражах и
одной из прямых; II – ширина дорожки для соревнований в беге по прямой; III – ширина
дорожки для бегуна; 1 – старты 100 и 110 м; 2 – старт 80 м;
3 – финиш для всех дистанций; 4 – старт 800 и 2000 м, 10, 20, 30 и 50 км и
1-часового бега; 5 – старт 1500 м; 6 – старт 600, 1000, 3000 и 5000 и 25 000 м; 7 – старт 200
м; 8 – варианты положения ямы с водой; 9 – старт 400 м; 10 – зона безопасности; 11 – стык
прямой с поворотом; 12 – ковер или мат из мягких материалов
Длину измеряют на расстоянии 30 см от бровки; ширина дорожки
для одного бегуна – 1,25 м.
Общая ширина беговой дорожки рекомендуется 7,5 и 10,0 м – по
кругу, на одной из прямых 7,5 – для городских соревнований и 10,0, 11,25
и 12,5 м – для республиканских и всесоюзных соревнований.

75
Уклон беговой дорожки (рис. 41) не должен превышать 1 : 1000 в
направлении бега (на прямой) и 1 : 100 – в поперечном направлении.
Рис. 41. Уклон беговой дорожки
Беговую дорожку отделяют от внутреннего поля бровкой, вы-
ступающей над поверхностью беговой дорожки на 5 см. Верхний край
бровки должен быть закруглен. Бровку окрашивают в белый цвет.
С внутренней и наружной сторон дорожки предусматривают зону
безопасности шириной не менее 1 м.
Для всех видов бега должно быть обеспечено около 5 м свободного
пространства перед линией старта и около 15 м после линии финиша, т. е.
прямая дорожка должна иметь длину около 130 м (110 + 5 + 15).
На беговой дорожке белыми линиями размечают места общего
финиша и стартов на отдельных дорожках. Стартовую линию проводят по
кривой линии, изогнутой так, чтобы от любой точки дорожки до места
предполагаемого перехода бегунов к внутренней бровке всем участникам
предстояло бежать одинаковые расстояния. Место старта отмечают белой
линией шириной 5 см, которую наносят внутри данной дистанции.
Финиш на беговой дорожке делают общим для всех дистанций.
Размещают его в конце одной из прямых на сопряжении ее с поворотом.
Линия финиша шириной в 3 см в длину дистанции не входит.
По обе стороны беговой дорожки на продолжении линии финиша, на
расстоянии 30 см от дорожки, ставят две финишные рейки высотой 137 см
(считая от поверхности дорожки), шириной 8 см и толщиной 2 см.
Последние 5 м дистанции (перед линией финиша) размечают через
каждый метр белыми линиями; вне дорожки указывают количество метров
до финиша.
По обеим сторонам беговой дорожки против финишной линии
устанавливают судейские вышки. Передние края этих вышек должны быть
не ближе 5 м от беговой дорожки. На финише должен иметься колокол
(гонг) для подачи сигналов.

76
5.3. Комплексное спортивное ядро и его структура
Типовое легкоатлетическое ядро (рис. 42) состоит из круговой
беговой 400-метровой дорожки и футбольного поля, размеры которого
(104х69 м) не позволяют использовать оптимальный радиус 31,54 м. В
связи с этим с 1939 г. радиус одноцентровой беговой дорожки в нашей
стране составляет 36 м. Таким образом, оптимальная расчетная длина
беговой 400-метровой дорожки складывается из двух участков длиною
85,96 м (считая по внутреннему периметру) и двух поворотов,
описываемых радиусом 36 м.
В соответствии с Правилами, длина круговой беговой дорожки
рассчитывается по условным линиям измерения, отстоящим на 30 см от
наружного края внутренней бровки (как правило, она окаймляет любую
такую дорожку по внутреннему периметру). Для всех остальных дорожек
линии измерения отстоят на 20 см от наружного края бровки.
Рис. 42. Типовое легкоатлетическое ядро стадиона
Внутренняя бровка должна располагаться в одной горизонтальной
плоскости и выступать над поверхность дорожки на 5 см; при этом уклон
поверхности беговой дорожки в направлении бега не должен превышать
1:1000, а в поперечном направлении - 1:100 (в сторону внутренней
бровки).
Зеркальное размещение секторов (в северной и южной частях
спортивного ядра) позволяет оборудовать место для соревнований в
толкании ядра, метании диска, молота, копья, гранаты, мяча; по прыжкам
в длину, тройным, в высоту и с шестом. Для такого спортивного ядра
требуется земельный участок площадью 188х90,5 м. Покрытие
секторов идентично покрытию дорожки.
Для удобства проведения соревнований в северном секторе, как
правило, оборудуются 1—2 места для толкания ядра. Круг для толкания
размечается недалеко от линии старта на 100 м. В целях безопасности

77
направление полета снаряда должно быть таким, чтобы свести к минимуму
возможность его вылета на беговую дорожу. В большинстве случаев
сектор для приземления ядра целесообразно делать из вязкого материала,
на котором хорошо виден след от снаряда и который обеспечивает
наименьший его отскок при приземлении.
Расположение круга для толкания ядра рядом с футбольным полем
позволяет оборудовать сектор для приземления снаряда на травяном
газоне, что особенно рекомендуется на крупных соревнованиях. В этом
секторе обычно располагаются также две ямы для прыжков в длину или
тройным: одна — ближе к старту на 100 м, другая — 200 м.
Целесообразно, если позволяет планировка секторов стадиона, делать
двойную яму для приземления шириной 4,25 м (при двух смежных
дорожках).
В секторе, ближе к старту бега на 200 м, размечают круги для
метания диска и молота. Рекомендуется устанавливать быстросъемное
предохранительное устройство, изготовляемое по чертежам ВИСТИ.
Места для проведения соревнований по метанию копья, гранаты и
мяча целесообразно оборудовать как в северном, так и в южном секторе.
Это даст возможность главному судье в зависимости от загруженности
секторов лучше спланировать соревнования, а также иметь возможность
учитывать атмосферные условия.
В настоящее время все чаще место для метания копья оборудуют
строго по продольной оси стадиона, что, с одной стороны, требует
обязательного снятия футбольных ворот, а с другой — обеспечивает
безопасность проведения соревнований (сводится к минимуму
возможность вылета копья на беговую дорожку) и максимально удлиняет
разбег спортсмена. Необходимо в зоне разбега предусмотреть съем
материальной бровки беговой дорожки, а также закрытие ливневых
лотков.
В правом (или южном) секторе стадиона традиционно проводятся
соревнования по прыжкам с шестом, прыжкам в высоту и метанию копья.
Имеющиеся здесь места для прыжков в длину или тройным позволяют
главному судье варьировать расписание соревнований и могут быть
использованы для тренировки. Как правило, почти весь этот сектор (за
исключением ямы для прыжков в длину) имеет то же покрытие, что и
беговая дорожка. Переносные маты для приземления в прыжках в высоту
позволяют судейской коллегии с учетом атмосферных условий, а также
численности соревнующихся оборудовать на более удобном участке одно
или два места для проведения соревнований. Для разбега в прыжках с
шестом можно использовать дорожку для разбега в прыжках в длину или
тройным, а на яму с песком укладываются переносные маты для
приземления. Целесообразно оборудовать стационарное место для
прыжков с шестом, поскольку там необходимы ящик для упора шеста, а

78
также устройство для установки и перемещения стоек. Как правило, оно
располагается поблизости от старта в беге на 1500 м.
Если позволяет планировка спортивного ядра, на некоторых
стадионах оборудуют дополнительные места для прыжков в длину,
тройным и с шестом вдоль прямых участков беговой дорожки, перед
западной и восточной трибунами.
В ряде случаев (в особенности из-за отсутствия специальных
площадок для разминки в беге) на центральном спортивном ядре, в
полутораметровой зоне безопасности внешнего обвода, за беговой
дорожкой укладывают разминочную (мягкую синтетическую или
опилочную) дорожку. Если это невозможно, то опилочную дорожку
укладывают во внутренней (также полутораметровой) зоне
безопасности между беговой дорожкой и футбольным полем — у
бровки беговой дорожки. Этот вариант хуже, так как опилки при
тренировках выбрасываются на беговую дорожку и засоряют ее. В
качестве наполнителя, как правило, используют опилки хвойных пород
(они мене подвержены гниению), смешанные с пиритовыми огарками.
Новые требования предъявляются и к размерам беговой дорожки,
имеющей 6 или 8 отдельных дорожек в кругу. При ширине отдельной
дорожки 1,25 м ширина прямого участка беговой дорожки будет равна:
5 м на 4 дорожки, 7,5 м — на 6 дорожек, 10 м — на 8 дорожек. Как
правило, на крупных соревнованиях финалы проводятся среди восьми
спортсменов. В связи с этим стало обязательным на прямых участках
делать 8 или 10 беговых дорожек.
Не всегда имеется возможность построить нормальный типовой
стадион: это дорого, требует наличия специальной строительной
организации и площади соответствующих размеров. Вот почему во многих
случаях сооружают упрощенные спортивные площадки, на которых
можно было бы проводить тренировочные занятия и соревнования не
только по легкой атлетике, но и по футболу, волейболу, ручному мячу.
Такие площадки сооружаются в сельской местности, на пришкольных
участках, в пионерских лагерях и т. д. Чаще всего упрощенное спортивное
ядро представляет собой футбольное поле «уменьшенных» размеров (65 х
46 м), окруженное беговой дорожкой, повороты которой описаны
одноцентровым радиусом, равным 37,6 м (рис. 42).

79
Рис. 42. Упрощенное спортивное ядро:
I — круговая беговая дорожка 300 м; II — прямая беговая дорожка; III — северный
сектор; IV — южный сектор; V — футбольное поле 65х46 м; VI — яма для
приземления в прыжках в длину; VII — место для приземления в прыжках в высоту;
VIII — место для толкания ядра; IX — волейбольная площадка 18х9 м; X —
полоса препятствий 69х14 м; XI — старт бега на дистанциях в 400, 1000 и 10000 м;
эстафет 4х100 и 4х400 м; XII — общий финиш на всех дистанциях, старт бега на 1500 и
3000 м; XIII — старт бега на дистанцию 60 км; XIV — старт бега на дистанциях 200,
800, 2000 и 5000 м, эстафеты 4х200 м.
5.4. Конструкции покрытий дорожек, мест для прыжков и метаний
Дорожку для бега с препятствиями (стипль-чез) размещают на
беговой дорожке с частичным использованием одного из секторов (где
можно устроить яму с водой). Стандартные дистанции: 2000 и 3000 м. В
соревнованиях на 3000 м общее количество барьерных препятствий
составляет 28, а ям с водой – 7; на 2000 м – соответственно 18 и 5. На
каждом круге предусматривают пять препятствий, при этом яма с водой
является четвертым препятствием.
Яма с водой (рис. 43), включая препятствие, должна иметь размер
3,66 (±0,02) м в длину, а ширина водного пространства должна быть 3,66
(±0,02) м.

80
Рис. 43. Яма с водой
Дно ямы с водой должно быть закрыто матом или синтетическим
покрытием, имеющим достаточную толщину, обеспечивающую
безопасное приземление и позволяющую шипам туфель безопасно входить
в него при приземлении. В начале соревнования уровень воды должен
быть на уровне дорожки, с возможным отклонением на 2 см, глубина воды
в ближайшем к препятствию месте должна быть 70 см на протяжении
приблизительно
30 см. От этого места дно должно иметь единый уклон вверх до уровня
дорожки в дальнем конце ямы с водой.
В соревнованиях на 3000 м расстояние от старта до начала первого
полного круга не включает никаких препятствий. Препятствия ставятся
только тогда, когда спортсмены начинают бежать первый полный круг. В
соревнованиях на 2000 м первое препятствие располагается на месте
третьего барьера обычного круга.
Барьеры (рис. 44) должны иметь высоту 91,4 см для соревнований
среди мужчин и 76,2 см – среди женщин (±0,3 см для обоих) и ширину – не
менее 3,94 м.

81
Рис. 44. Барьер для стипль-чеза
Сечение верхней планки барьеров и препятствия перед ямой с водой
составляет 12,7  12,7 см. Препятствия должны быть устойчивыми (от 80
до 100 кг) иметь с каждой стороны основание размером 1,2–1,4 м, и так
прочно закреплены, чтобы бегуны могли уверенно отталкиваться от них.
Бег с барьерами характеризуется относительной
непродолжительностью работы, но при большой (и даже максимальной на
коротких дистанциях) ее мощности. Барьерный бег относится к группе
скоростно-силовых видов легкой атлетики.
Для барьерного бега стандартными являются дистанции: для
мужчин, юниоров и юношей: 110 и 400 м, а для женщин, юниорок и
девушек – 100 и 400 м.
На каждой дорожке устанавливаются 10 барьеров, расположенных в
порядке, указанном в табл. 5.
Таблица 5
Порядок расположения барьеров
Дистанция
соревнования,
м
Расстояние
от линии старта
до первого барьера,
м
между барьерами,
м
от последнего барьера
до линии финиша,
м
Мужчины, юниоры и юноши
110
400
13,72
45,00
9,14
35,00
14,02
40,00
Женщины, юниорки и девушки
100
400
13,00
45,00
8,50
35,00
10,50
40,00
Барьеры (рис. 45) изготавливаются из металла или другого
пригодного материала, при этом верхняя планка должна быть выполнена
из дерева или аналогичного материала.

82
Рис. 45. Схема легкоатлетического барьера
Барьер состоит из двух оснований и двух вертикальных стоек,
образующих прямоугольную рамку, укрепленную одной или несколькими
поперечными планками. Стойки должны быть прикреплены у самой
крайней точки каждого основания. Барьер должен иметь такой вес, чтобы
для его опрокидывания потребовалась сила не менее 3,6 кг, приложенная
горизонтально к средней части верхней перекладины. Он должен
регулироваться по высоте для каждой дистанции. Высота верхней планки
составляет 7 см, толщина варьируется от 1 до 2,5 см, верхние края должны
быть закруглены. Планка должна быть плотно закреплена по краям стоек и
выкрашена черно-белыми полосами или другими яркими контрастными
цветами, чтобы более светлые полосы шириной не менее 22,5 см были
расположены снаружи.
Все соревнования проводятся по отдельным дорожкам. Каждый
спортсмен должен преодолевать каждый барьер.
Для прыжков с разбега и с места в длину и для тройного прыжка
предусматривают яму с песком и деревянный брусок, «утопленный» на
уровне зоны разбега и поверхности сектора приземления.
Брусок выполнен из дерева или другого пригодного жесткого
материала длиной 1,22 (±0,01) м, шириной 20 см (±2 мм), толщиной 10 см.
Брусок должен быть окрашен в белый цвет.
Пластилиновый индикатор заступов. Он представляет собой жесткий
брусок шириной 10 см (±2 мм) и длиной 1,22 (±0,01) м, изготовленный из
дерева или другого пригодного материала и должен быть выкрашен в
контрастный по отношению к бруску отталкивания цвет. Если это
возможно, пластилин должен быть третьего контрастного цвета. Планка-
индикатор располагается в выемке или на бруске с ближней к сектору
приземления стороны. Поверхность должна подниматься над уровнем
бруска для отталкивания на высоту 7 (±1) мм. Края должны быть или
скошены под углом 45 по отношению к краю, ближнему к зоне для

83
разбега, и покрыты слоем пластилина толщиной 1 мм вдоль всей длины,
или скошены таким образом, чтобы выемка при наполнении ее
пластилином была расположена под углом 45 (рис. 46).
Рис. 46. Брусок для отталкивания и пластилиновый индикатор
Расстояние от бруска до дальнего края ямы при прыжках в длину с
разбега должно быть 10 м, а для тройных прыжков с разбега – 18 м.
Сектор приземления (рис. 47) имеет ширину от 2,75 до 3 м, должен
быть заполнен мягким влажным песком, верхний слой которого
выравнивается на уровне бруска для отталкивания и располагается, по
возможности, таким образом, чтобы линия середины разбега при ее
продлении совпала бы с серединой сектора приземления.
Рис. 47. Централизованный сектор приземления в прыжке в длину и
тройном прыжке
Для прыжков в высоту оборудуют площадку для разбега.
Минимальная длина дорожки для разбега составляет 15 м. Конструкция
стоек (рис. 48) должна быть жесткая, обеспечивающая им устойчивое

84
вертикальное положение и позволяющая устанавливать планку на высоту до
2,5 м. Расстояние между стойками должно быть не менее 4,00 и не более
4,04 м.
Рис. 48. Стойки и планка в прыжке в высоту:
1 – планка; 2 – стойки; 3 – держатель планки; 4 – наконечник планки
Планка должна быть изготовлена из фиброволокна или другого
пригодного материала, но не из металла, быть круглой в сечении, за
исключением наконечников. Общая длина планки для прыжка в высоту
составляет 4,00 м (±2 см), для прыжка с шестом – 4,50 м (±2 см).
Максимальный вес планки – 2 кг для прыжка в высоту и 2,25 кг для
прыжка с шестом. Диаметр круглой части планки составляет 30 (±1) мм.
Она состоит из трех частей: круглой части и двух наконечников (по 30–35 мм
в ширину и 15–20 см в длину каждый), чтобы они могли располагаться на
кронштейнах стоек.
Держатели планки (кронштейны) должны быть жестко прикреплены
к стойкам и быть неподвижными во время прыжка, и каждый из них
должен быть обращен лицом к противоположной стойке. Наконечники
планки должны устанавливаться на них таким образом, чтобы, если
спортсмен дотрагивался до планки, она легко падала на землю вперед или
назад. Кронштейны не должны быть покрыты резиной или каким-то
другим материалом, который может повышать трение между ними и
поверхностью планки, а также они не должны пружинить.
Прыгуны приземляются на слой губчатой резины (размером 6  3 м),
поролона, уложенных на высоту 0,5–0,75 м над уровнем площадки. Для
приземления начинающих прыгунов можно оборудовать ямы с песком.
Глубина ямы 0,5 м. Уровень песка в яме рекомендуется поднимать на 0,5–
0,75 м.
Поверхность площадки для разбега должна быть горизонтальной. Ее
размеры должны допускать разбег не менее 15 м под любым углом в
пределах сектора 150°.

85
Для прыжков с шестом стойки для планки делают такие, чтобы
каждую из них можно было перемещать на 60 см в обе стороны, а планку
устанавливать на высоту до 6,0 м.
Расстояние между осями стоек принимают 432 см (минимальное –
366 см). Планка для прыжков имеет массу не более 2 кг, а для прыжков с
шестом – не более 2,26 кг.
Для упора шеста предусматривают ящик с наклонным дном (рис. 49)
длиной 100 см. Ширина переднего края ящика – 60 см, заднего – 15 ± 1,0 см,
глубина у заднего края – 20 см.
Угол между дном ящика и задней стенкой – 105°. Дно ящика,
выполняемого из дерева, покрывают металлическим листом толщиной 2,5
мм, плотно прикрепленным ко дну на расстоянии 80 см от переднего края
ящика.
Рис. 49. Ящик упора:
1 – металлический лист; 2 – металлическая накладка
Отталкивание в прыжке с шестом начинается из ящика упора. Ящик
должен быть изготовлен из пригодного материала, предпочтительно с
закругленными верхними краями и находиться на одном уровне с
сектором для разбега. Он должен быть длиной 1 м, измеренной вдоль дна
ящика. Ширина ящика у края, обращенного к разбегу, – 60 см, а у опорной
стенки при измерении по дну – до 15 см. Угол между дном ящика и
опорной стенкой – 105. Глубина ящика у опорной стенки – 20 см ниже
уровня земли в точке, где он соприкасается с доской упора. Ящик должен
быть сконструирован таким образом, что его боковые стороны были
развернуты наружу приблизительно под углом в 120 ко дну.
Дорожка должна иметь уклон в направлении разбега не более
1 : 1000. На последних 5 м перед местом приземления дорожка должна
расширяться до размеров ширины места приземления. На этом участке
дорожка должна быть горизонтальной.

86
Метание – разновидность легкоатлетического вида спорта. Поэтому
на всех международных соревнованиях используемые снаряды должны
соответствовать требованиям ИААФ и иметь действующий в настоящее
время сертификат ИААФ. В табл. 5 приведены характеристики инвентаря,
используемого при метании.
Круг для метания диска, молота и толкания ядра ограничивают
кольцами. Поверхность внутри круга может быть из бетона или асфальта.
Кольцо круга, высотой не более 2 см, изготовляют из металла или
другого твердого и прочного материала, окрашенного в белый цвет.
Внутренняя поверхность кольца должна быть вертикальной. Отклонение от
размера высоты кольца не должно превышать 0,2 см в сторону уменьшения.
Грунт сектора приземления при метании диска и молота должен
быть нежестким (травяной или земляной); грунт для приземления ядра
желателен более плотный.
Таблица 6
Зависимость веса снаряда от возрастной категории
Снаряды
Женщины
девушки/юниорки/взрослые,
гр
Мужчины
юноши,
гр
Мужчины
юниоры,
гр
Мужчины
взрослые,
гр
Ядро 4,000 5,000 6,000 7,260
Диск 1,000 1,500 1,750 2,000
Молот 4,000 5,000 6,000 7,260
Копье 600 700 800 800
Площадь сектора (табл. 7) размечают дугами, указывающими
расстояние от внутреннего края кольца (рис. 50). В точках пересечения дуг
с боковыми линиями сектора ставят указатели с хорошо видимыми
цифрами, показывающими расстояние от круга.
Таблица 7
Размеры оборудованных мест для метания снарядов
Вид спорта
Внутренний
диаметр кольца,
d, см
Пределы
разметки дуг
приземления, l, м
между дугами,
а, м
Сектор, ,
град
м ж
Метание диска 250 65 60 5 45
Метание молота 213,5 75 – 5 45
Толкание ядра 213,5 22 20 1 65
В круге для толкания ядра в середине передней части кольца прочно
закрепляют деревянный брусок (сегмент), прерывающий кольцо сверху и

87
совпадающий внутренней своей поверхностью с внутренним краем кольца.
Длина бруска по внутреннему краю – 122 (1) см. Сегмент окрашивают в
белый цвет.
Вокруг круга для метания молота и диска устанавливают
предохранительное ограждение высотой 3,35–4 м.
а б
Рис. 50. Места для метания диска, молота и толкания ядра:
а – план; б – вариант конструкции покрытия круга для толкания ядра; 1 –
бетонная плита (10 см); 2 – тощий бетон (5–8 см); 3 – фильтрующий слой (20–30 см); 4 –
деревянный сегмент; 5 – закладная деталь; 6 – кольцо (металл и др.); 7 – зона безопасности;
8 – положение ограждения для метания правой рукой; 9 – то же, для левши
Крайние секции ограждения следует делать так, чтобы концы его
могли перемещаться (сохраняя разрыв в 6 м) для метателя с правой руки
или левши. К каркасу ограждения крепят металлическую сетку (из
стальной проволоки d = 2,5 мм), капроновую или веревочную (толщиной 4
мм).
Место для метания копья (рис. 51, а) состоит из сектора разбега и
размеченного сектора поля.
Криволинейную планку шириной 7 см, являющуюся границей
разбега, можно изготовить из доски, фанеры или металлического листа.
Планка изогнута дугой радиусом 8 м (по ее внутреннему ребру), длина ее
по хорде равна 4 м. Планку укрепляют заподлицо с грунтом дорожки
разбега и окрашивают в белый цвет.
Сектор поля размечают дугами, проведенными из центра кривизны
планки через каждые 5 м и указывающими расстояние от планки.
Копье состоит из трех основных частей: древка, металлического
наконечника и обмотки (табл. 8). Древко должно быть цельным или полым

88
и изготовлено целиком из металла или другого пригодного материала и
прикреплено к металлическому наконечнику, заканчивающемуся острым
концом.
а б
Рис. 51. Места для метания снарядов:
а – место для метания копья; б – место для метания гранаты и мяча; 1 – место
разбега; 2 – место приземления; 3 – планка; 4 – ус; 5 – полоса безопасности; 6 –
разметка
Таблица 8
Минимальные размеры копья для допуска на соревнования
и признания рекорда
Вес снарядов на соревнованиях, гр 600 700 800
Общая длина, min/max, м 2,20–2,30 2,302,40 2,60–2,70
Длина металлического наконечника,
min/max, мм
250–330 250–330 250–330
Расстояние от острия наконечника
до центра тяжести, min/max, м
0,80–0,92 0,86–1,00 0,90–1,06
Диаметр древка в самой утолщенной
части, min/max, мм
20–25 23–28 25–30
Ширина обмотки, min/max, мм 140–150 150–160
Дорожка для разбега, устраиваемая с покрытием такого же типа, как
и у беговой дорожки, должна быть на одном уровне с полем приземления.

89
Длина дорожки должна быть не менее 30 и не более 36,5 м; ширина ее – 4 м
на всем протяжении.
Ширину дорожки для метания гранаты и мяча можно уменьшить
до 1,25 м, но на последних 6–8 м перед планкой дорожку нужно расширить
до 4 м.
Площадь поля для приземления снарядов должна быть ровной и
свободной от посторонних предметов.
В поле хорошо видимыми указателями отмечают рекордные ре-
зультаты. Часть территорий плоскостных сооружений иногда оборудуют
легкими сборно-разборными покрытиями для защиты зрителей от осадков
или солнечных лучей.
5.5. Материально-техническое обеспечение
Для полноценных занятий легкой атлетикой необходимы
спортивные сооружения, оснащенные соответствующим инвентарем и
оборудованием. В летнее время ими могут быть стадион или пришкольная
площадка с беговой дорожкой, местами для прыжков и метаний. В зимнее
время для занятий легкоатлетическим спортом следует соответствующим
образом оборудовать спортивный зал, где должны быть места для бега,
прыжков и метаний (яма или маты для приземления, сетка для метания
снарядов, резиновые дорожки для бега). Не менее одного раза в неделю
следует проводить занятия на местности (в лесу, на пляже, у водоема и
т.д.). Спортивный зал может быть оборудован специальными
приспособлениями для развития физических качеств и совершенствования
техники. Очень важно иметь в зале современное оборудование для
физической подготовки: гантели — 2—10 кг, набивные мячи — 1 — 5 кг,
мешки с песком — 10—15 кг, утяжеленные пояса — 3 — 6 кг, жилеты — 5
— 8 кг, манжеты — 0,5 — 2 кг, гири — 8 — 32 кг, штанги, эспандеры, мячи,
блоковые аппараты, универсальные и специальные тренажеры. На
стадионе желательно оборудовать городок физической подготовки со
снарядами, на которых можно выполнять упражнения в висе и упоре, с
различными предметами.
Лишь немногие школы имеют возможность оборудовать стадион
нормального размера для занятий легкой атлетикой и спортивными играми,
но каждая школа должна позаботиться о сооружении спортивной
площадки, на которой можно было бы заниматься не только легкой
атлетикой, но и спортивными играми, а также гимнастикой. Такая
площадка должна иметь круговую беговую дорожку не менее 200 м,
прямую беговую дорожку не менее 120 м, места для занятий прыжками и
метаний.
Беговые дорожки, секторы для прыжков и метаний требуют
специального оборудования. Покрытие площадки может быть шлаковым,
резинобитумным или современным синтетическим (например, тартан,

90
спортан, регупол и др.). Для оборудования ямы для прыжков в длину
(тройным) следует вынуть грунт на глубину 40 — 50 см, сделать бортики и
засыпать яму песком, смешанным с опилками. Для повышения плотности
занятий на пришкольной площадке такую яму следует сделать
удлиненной. Для прыжков в высоту следует оборудовать место для
приземления из поролоновых матов высотой не менее 30 см. Круги для
метаний лучше покрыть асфальтом или бетоном. Кроме этого можно
рекомендовать устройство опилочной дорожки шириной в 1,5 м и длиной
не менее 60 м, которая позволит заниматься на воздухе в любое время года
(в том числе и зимой). Опилки насыпаются в специально выкопанное
«корыто» и для защиты от непогоды покрываются щитами или листами
рубероида.
Для проведения занятий и соревнований по легкой атлетике должно
быть достаточное количество инвентаря и оборудования. Для бега:
стартовые колодки и деревянные молотки, эстафетные палочки, барьеры
разной высоты, яма с водой и препятствия для стипел-чеза, набор
секундомеров, стартовый пистолет, цветные судейские флажки, мегафон.
Для прыжков: дюралевые, бамбуковые или фиберглассовые планки,
шесты, стойки для прыжков в высоту и с шестом, измерители высоты,
рулетки 10 — 20 м, мел. Для метаний: оборудованные сектора, где
предусмотрены меры безопасности, ядра (3 — 7,257 кг), диски (0,5 — 2
кг), копья (500 — 800 г), молоты (3 — 7,257 кг), малые мячи (50—180 г),
рулетки 20—100 м. Кроме этого следует иметь вспомогательные снаряды:
набивные мячи, гири, штанги, гантели, дротики, гимнастические палки,
обручи и др.
Для поддержания беговой дорожки и секторов в надлежащем
порядке необходимо иметь следующий инвентарь: лопаты, грабли,
ломы, тачки, гибкие шланги для поливки, широкую швабру,
разбрызгиватель, борону, катки, машинку для раскраски линий на
беговой дорожке и секторах. Любая беговая дорожка и секторы для
прыжков и метаний требуют постоянного ухода. Их нужно регулярно
подметать, убирать мусор, поливать в жаркую погоду, выравнивать
после занятий специальной гладилкой или шваброй. Особенно
тщательно нужно следить за состоянием ям для приземления в прыжках.
Если нет поролона, то место для приземления в прыжках в высоту
следует засыпать песком, смешанным с опилками на высоту 0,5 — 0,75
м. Перед каждым занятием песок для приземления должен быть хорошо
разрыхлен и увлажнен.
При строительстве спортивной площадки основное внимание
следует обратить на то, чтобы места для занятий были сделаны с
расчетом на одновременное использование их большим количеством
занимающихся, что обеспечит необходимую плотность урока и условия
для массового обучения. Для решения этих задач необходимо
применение нестандартного спортивного оборудования с большой

91
пропускной способностью, увеличение количества инвентаря,
специальных тренажеров, использование прогрессивных методов
проведения занятий и др.
Глава 6. СПОРТИВНЫЕ СООРУЖЕНИЯ ДЛЯ ЗИМНИХ ВИДОВ
СПОРТА
6.1. Классификация спортивных сооружений для зимних видов спорта
Лыжная (горнолыжная) база – это комплекс сооружений,
состоящий из специально оборудованных участков пересеченной или
горной местности – лыжных (горнолыжных) трасс, построенных при них
зданий с помещениями для спортсменов, обслуживающего персонала,
лыжехранилищ, ремонтных мастерских, канатных пассажирских дорог и
других вспомогательных сооружений и трибун для зрителей.
По виду лыжного спорта лыжные базы подразделяются:
1) для массового катания на лыжах;
2) для лыжных гонок и гонок со стрельбой (биатлон);
3) для горнолыжного спорта (слалома, слалома-гиганта, скоростного
спуска и спуска на скорость);
4) для прыжков на лыжах с трамплина;
5) базы комплексного назначения.
По характеру использования, лыжные базы подразделяются:
1) для учебно-тренировочных занятий и соревнований (Б);
2) для многодневных учебно-тренировочных сборов (В);
3) для массового катания на лыжах (А).
К основным факторам, влияющим на выбор места и определение
назначения, масштаба базы (комплекса) и характера ее эксплуатации,
помимо рельефа местности (рис. 52) (с учетом высоты ее над уровнем
моря) относятся: климат, характер растительности, ориентация склонов,
продолжительность залегания снегового покрова и его глубина,
направление и сила ветров и другие, а также транспортная доступность
района базы в течение лыжного сезона.
При выборе участка для размещения лыжной базы необходимо
учитывать:
- возможность использования источников водоснабжения и
электроснабжения, а также отвода канализационных вод и устройства
очистных сооружений;

92
- размещение здания лыжной базы по возможности вблизи водоемов
(рек, озер, прудов), шоссе и в лесных массивах для использования в летнее
время и для других видов спорта и отдыха;
- использование рельефа местности и необходимость сохранения
природного ландшафта.
При выборе участка следует исходить из условия, что все
спортивные трассы (горнолыжные, для лыжных гонок, для биатлона) не
должны пересекаться друг с другом, а также с трассами для массового
катания.
Выбор участков для лыжных баз (трасс, трамплинов и зданий)
должен производиться с участием представителей местных комитетов по
физической культуре и спорту, а для лыжных баз, предназначенных для
многодневных учебно-тренировочных сборов - по согласованию с
комитетами по физической культуре и спорту при уполномоченных на
данной территории ведомств (министерства республик).
Рис. 52. Схема пригодности рельефа для различных видов лыжного спорта
Базы для массового катания рекомендуется размещать в зонах
кратковременного отдыха, пригородных лесопарках и в парковых

93
массивах населенных пунктов. Большое значение для размещения этих баз
имеет транспортная доступность.
Базы, предназначенные для учебно-спортивных сборов и имеющие
жилье для спортсменов, следует располагать в местах, где можно
проложить трассы и построить трамплины для подготовки спортсменов
высокой квалификации и проведения крупных соревнований.
Для строительства учебно-спортивных баз для лыжных гонок и
биатлона следует выбирать участки на пересеченной местности, удобные
для прокладки трасс с перепадами высот на отдельных подъемах и спусках
до 150 м, и места, пригодные для оборудования стрельбища.
Состав и площади вспомогательных помещений лыжных баз должны
соответствовать требованиям ВСН 3-71 «Указаний по проектированию
лыжных баз», а также СНиП 2.08.02-89 (рис. 53).
Рис. 53. Функционально-технологическая схема помещений лыжной базы:
1 – вестибюль; 2 – гардероб для верхней одежды; 3 – гардероб для среднего
платья; 4 – раздевальная мужская; 5 – раздевальная женская;
6 – туалет мужской; 7 – туалет женский; 8 – комната отдыха; 9 – буфет;
10 – медпункт; 11 – администрация; 12 – обслуживающий персонал; 13 – технические
помещения; 14 – помещение для хранения обуви; 15 – лыжехранилище; 16 – место для
подготовки лыж
На лыжных базах, исходя из их расположения, масштаба и характера
эксплуатации, могут оборудоваться блоки питания спортсменов с
различной формой обслуживания (столовые самообслуживания,
рестораны), помещения для проведения свободного времени, гаражи (с

94
мастерскими) для автотранспорта, снегоуборочной техники и механизмов
по прокладке и подготовке трасс, а также мастерские по мелкому ремонту
оборудования канатных дорог.
Взаиморасположение помещений лыжных баз должно обеспечивать
возможность удобного пользования ими в приводимой ниже
последовательности:
1)при входе: вестибюль (с кассой), гардероб верхней одежды,
раздевальные, получение обуви и лыж, подготовка лыж и выход на
снег;
2)при возвращении: прохождение перечисленных помещений в
обратном порядке.
Буфет обычно располагают рядом с вестибюлем, а медпункт на
первом этаже, вблизи входа в здание.
Для быстрого ориентировочного расчета необходимой площади
зданий лыжных баз различного назначения можно пользоваться
следующими данными (в расчете на 1 человека):
1)Базы для массового катания при пропускной способности 250
человек – 1,1 м
2
; 500 человек – 0,8 м
2
, 1000 человек – 0,6 м
2
.
2)Базы для учебно-тренировочных занятий и массового катания:
а)лыжные гонки (биатлон) – при пропускной способности 1000
человек – 0,75 м
2
, в том числе на одного тренирующегося
спортсмена – 3,5 м
2
;
б)горные виды (соответственно) – 1,2 и 4,5 м
2
;
в)прыжки на лыжах (только для спортсменов) – 5 м
2
.
3)Базы для многодневных учебно-спортивных сборов при
количестве спальных мест: 50 мест – 25 м
2
; 100 мест – 17 м
2
; 150
мест – 14 м
2
.
Пользуясь этими данными, можно с достаточной степенью точности
определить нужную площадь помещений и соответственно этому
подобрать типовой проект.
Лыжехранилище может находиться в здании лыжной станции или
размещаться отдельно.
Норма площади для хранения лыж различных типов в одном
помещении составляет:
а)на 1 пару беговых лыж – 0,13 м
2
(при количестве 100 и более пар)
и 0,16 м
2
(при количестве менее 50 пар лыж);
б)на 1 пару слаломных лыж (соответственно) – 0,14 и 0,17 м
2
;
в)на 1 пару прыжковых лыж (соответственно) – 0,16 и 0,18 м
2
.
В лыжехранилище устанавливают пирамиды (рис. 54). Лыжи могут
храниться в них отдельно или с ботинками, вставленными в крепления.
Температура в лыжехранилище должна быть в пределах от +5 до +15°.

95
При лыжехранилище должно быть помещение для выдачи и приема
лыж из расчета 0,1 м
2
на 1 место для хранения на спортивных базах и 0,075
м
2
– на базах для массового катания. Минимальный размер этого
помещения 10 м
2
.
Рис. 54. Пирамида для хранения лыж
6.2. Лыжные трассы, трамплины, горнолыжные комплексы
Трасса — специально подготовленный участок местности шириной
не менее 3 метров для проезда специальных машин для уплотнения снега и
нарезки лыжни; дистанция — расстояние на трассах, обусловленное
Правилами соревнований.
Лыжные трассы предназначаются для занятий лыжным спортом и
соревнований (спортивные трассы) и служат для массового катания.
В зависимости от характера местности спортивные трассы могут
быть пересеченными и равнинными.
Лыжная трасса должна быть естественной и разнообразной. Трассу
желательно прокладывать по лесистой местности (по парку или вдоль
северных опушек леса), где снег всегда однородный и лежит дольше. Из
этих же соображений открытые участки трасс рекомендуется
прокладывать по возможности вдоль пологих склонов (или у подножия
крутых холмов) северной ориентации, на которых дольше держится снег.
На отдельных участках целесообразно устанавливать вдоль трассы щиты
для снегозадержания (по типу дорожных).
Пересеченные трассы более чем наполовину (до 2/3) состоят из
подъемов и спусков. К равнинным относятся трассы, основная часть

96
которых проходит по ровной местности с перепадами высот, не
позволяющими проложить подъемы и спуски достаточной протяженности
или крутизны. Для массового катания вполне приемлема
слабопересеченная и даже равнинная местность с открытыми (без
препятствий), невысокими и пологими склонами и мягкими выкатами с
них. В районе каждой лыжной базы рекомендуется проложить несколько
прогулочных трасс различной длины и сложности (в том числе с
искусственным освещением). Такие трассы можно с успехом использовать
также для тренировки и сдачи нормативов. Схему трасс для массового
катания следует вывесить на отдельном стенде, установленном на видном
месте у здания базы.
Спортивные трассы прокладывают, учитывая назначение гонок,
масштаб соревнований, квалификацию спортсменов и рельеф местности.
На всех спортивных лыжных базах и комплексах желательно иметь
полный комплект трасс для подготовки лыжников различной спортивной
квалификации и проведения соревнований по разным видам гонок (табл.9).
Таблица 9.
Таблица дистанций и длины трасс
Формат гонки Длина дистанции (км) Длина трассы (км)
Гонки с раздельным стартом 5, 7.5, 10, 15, 30, 50 2.5, 3.3, 3.75, 5, 7.5, 10,
12.5, 15, 16.7
Гонки с общим стартом 10, 15, 30, 50 2.5, 3.3, 3.75, 5, 7.5, 10
Массовые соревнования Без ограничений Без ограничений
Гонки преследования – персьют
с перерывом и без перерыва
5, 7.5, 10, 15 2.5, 3.3, 3.75, 5, 7.5, 10
Эстафеты (3-4 уч-ка в команде,
м.б. разного пола)
2.5, 5, 7.5, 10 2.5, 3.3, 3.75, 5
Индивидуальный спринт
(мужчины) 1 – 1.4 0.5 – 1.4
Индивидуальный спринт
(женщины) 0.8 – 1.2 0.4 – 1.2
Командный спринт- эстафета
(мужчины) 1 – 1.4 0.5 – 1.4
Командный спринт- эстафета
(женщины) 0.8 – 1.2 0.4 – 1.2
Рекомендуется также оборудовать учебные трассы (слаломные
горки), трассы с искусственным освещением, а на летний период – трассы
с искусственным покрытием, асфальтовые дорожки для тренировки на
лыжероллерах.
Трассы, как правило, включают определенное количество подъемов
и спусков. К ним относятся участки со средним уклоном свыше 3° при
длине не менее 20 м. Перепад высот на одном подъеме или спуске не
должен превышать на трассах для мужчин 150 м, для женщин и для

97
подростков – 75 м, а для юношей и девушек младшего возраста – 40 м.
Трудность подъемов и спусков, их длина и высота, разница отметок
зависят от назначения трассы и квалификации спортсменов (табл. 10).
Подъемы являются важным критерием оценки трассы, сложность
которой определяется суммарным перепадом высот всех подъемов на
трассе.

98
Таблица 10
Трудность подъемов и спусков лыжных баз
Оценкасложности
подъемовиспусков
покаждомупризнаку
Признаки, характеризующие сложность подъемов и спусков
Рекомендуемое
назначение
Подъемы Спуски
словесная
вбаллах
подлине,м
покрутизне
поперепаду,
м
приК
сцепления
лыж
по
неровностям
поповоротам
придлине,м
прикрутизне
приК
скольжения
лыж
Очень
простой
1 25-30 3-60 Около 5 0,3 Без неровностей Без поворотов Любой До 50 0,02 Сдача норм ГТО
Простой 2 50-100 6-90 5-15 0,25 Отдельные мелкие Р=20 м, =300 Любой 5-100 0,04
Занятия лыжников
III разряда
Средней
сложности
3 100-200 9-120 16-42 0,2 Отдельные крупные Р=20-10м, =30-450 До 250 10-150 0,08
II разряда
Сложный 4 200-400 12-150 42-103 0,15
Сочетание отдельных
мелких и крупных
Р=10-5м, =45-600 250-500 15-200 0,08
I разряда
Очень
сложный
4
400-600,
не более
800
15-180,
не более
290
103-185,
не более
200
0,1
Серия мелких
и крупных
Р=5м, =600
500
и более
20-250 0,1
Занятия кандидатов
в мастера спорта
Примечание: К – коэффициент сцепления лыж со снегом; P – радиус поворота (м); К – коэффициент скольжения лыж по
снегу;  – угол поворота (в градусах).

100
Чтобы трасса была интересной, разнообразной и скоростной,
необходимо правильно сочетать подъемы, спуски и равнинные участки.
Рекомендуется чередовать короткие и крутые подъемы (трудные спуски) с
затяжными «тягунами».
Основной принцип построения трассы для лыжных гонок:
- 1/3: подъемы с углом от 9 до 18% с перепадом высоты более 10 м
плюс несколько коротких подъемов крутизной свыше 18% (рис.55);
- 1/3: холмистая пересеченная местность, включающая в себя
короткие подъемы и спуски (с перепадом высоты от 1 до 9 м);
- 1/3: разнообразные спуски, требующие различных техник спуска.
Рис.55 Основной принцип построения трассы
Первую треть трассы следует прокладывать по более спокойному
рельефу. Наиболее трудной делают среднюю часть или третью четверть
трассы. Последняя ее часть не должна состоять из спусков.
Важно, чтобы на подъемах и спусках трасса проходила по склону, а не
по косогору. В противном случае необходимо провести поперечную
профилировку трассы. Не следует включать в маршрут трасс подъемы
круче 20°, которые спортсменам пришлось бы преодолевать «елочкой» или
«лесенкой». Не рекомендуется прокладывать на спусках лыжню с крутыми
поворотами во второй половине спуска и сразу по его окончании. На спусках
и в районе выкатов с них (куда может вынести упавшего спортсмена) не
должно быть естественных препятствий (кустов, ям, канав с крутыми
откосами и т. п.). Профиль выкатов у подножия спусков следует устраивать
плавным. Расстояние между поворотами на прямых участках – не менее 50 м.
Не разрешается прокладывать трассы через железные и
автомобильные дороги, по болотам и через плохо замерзшие реки и
водоемы, поперек крутых и обрывистых спадов, берегов речек и каналов,
откосов оврагов и балок. Подобные участки нужно обходить, а если такой
возможности нет, то спрофилировать подъемы и съезды по косогору.
Невозможно подобрать абсолютно одинаковый рельеф для
прокладки трасс в разных местах. Однако и в двух районах с разным
рельефом можно при наличии объективных критериев проложить
довольно схожие трассы той или иной степени сложности.
Размечая трассу по ширине в пределах от 2,5 до 3 м, учитывают,
чтобы на всем протяжении можно было проложить параллельные лыжни.
При использовании машин для подготовки трасс ширина последних
должна обеспечивать возможность беспрепятственного движения и работы
механизмов по всей линии трассы.
Ширина трасс должна соответствовать следующим параметрам
(табл. 11).

101
Таблица 11
Рекомендуемая ширина трасс
Категория
гомологации
Вид соревнований
А
• индивидуальный, классический стиль (минимальная ширина – 3м)
B
• то же, что и А
• + индивидуальный, свободный стиль
• эстафета, классический стиль (ширина на подъемах – 4 м)
C
• то же, что и B
• + эстафета, свободный стиль
• гонка с общим стартом, классический стиль
• спринт, классический стиль (ширина на подъемах – 6 м)
D
• то же, что и С
• + эстафета, оба стиля
• гонка с общим стартом, свободный стиль
• спринт, свободный стиль (ширина на подъеме – 9 м)
E
• две раздельные трассы, первая — для классического стиля
категории С, вторая - для свободного стиля категории D
• если обе трассы удовлетворяют условиям категории D, тогда их
можно рассматривать как одну трассу для гонки с общим стартом.
Длина этих трасс может составлять 2,5 км, 3,3 км, 3,75 км и 5 км.
Требования к ширине учитываются при измерениях во время
подготовки трассы и ее ограждении для соревнования. На спусках ширина
трассы может быть в пределах 3–4 м, а в местах поворотов на спусках –
менее 5 м.
Прежде чем приступить к прокладке трассы, следует всесторонне
изучить местность, определить примерное направление (маршрут)
будущей трассы и промерить ее с определением перепада высот (табл. 11).
Точно определить длину маршрута по карте заранее почти
невозможно. Неувязка при промере доходит иногда до 500 м на 10-ти
километровой трассе. Поэтому следует предусмотреть на трассе 2–3 петли,
чтобы в последующем можно было за счет их срезки или удлинения легко
устранить неувязку.
После оценки и обработки полученных данных и предварительного
определения параметров отдельных элементов и трассы в целом нужно
внести коррективы в маршрут и вторично пройти трассу.
Результаты промера трассы следует оформить специальным актом, в
котором дается описание маршрута и приводятся профили и общие
параметры трассы. Кроме того, в нем должна быть сделана оценка
километровых отрезков трассы с указанием ориентиров их начальной и
конечной точек, профиля отрезка, местоположения и характера отдельных
подъемов и спусков, с описанием строительных работ (их объема),
которые необходимо провести при сооружении трассы.
По окончании строительства необходимо сделать геодезическую
съемку по всей длине трассы, вычертить ее профиль (рис. 56) и нанести

102
схему трассы на карту (план) местности. Этот документ, дополненный
кратким описанием, является своего рода паспортом трассы.
Рис. 56. Схема лыжная трассы "Прибой" г.Зеленогорск
(цифрами в кружках обозначены километровые отметки)
Профили трасс следует всегда вычерчивать в одних и тех же
масштабах с соотношением горизонтального и вертикального, как 10 : 1
(независимо от длины трассы). В международной практике наиболее
распространены горизонтальный масштаб 1 : 50000, а вертикальный – 1 :
5000. План-схему трассы вычерчивают обычно в масштабе 1 : 25000 или 1 :
20000.
Схемы и профили трасс, вывешиваемые на щитах у мест старта на
соревнованиях, должны быть выполнены в более крупных масштабах, но с
сохранением соотношения горизонтального и вертикального масштабов.
Нормы для профилей трасс.
Подъем определяется частным перепадом высот (PHD). PHD - это
разность высот между низшей и высшей точками подъема.
Дополнительное описание подъема дается суммой частных перепадов высот
(PTC — Partial Total Climb). РТС — это общая высота подъема. Сумма всех
частных подъемов (PC — Partial Climb) дает общий подъем (TC) трассы.
Уточнение: на беспрерывных подъемах РТС = PHD (рис.57)

103
Рис. 57. Виды подъемов лыжных трасс
А = Основные подъемы
PHD не менее 30 м, угол подъема 9=18%, обычно разбивается
короткими участками пересеченной местности длиной меньше
200 м или спусками с PHD не более 10 м.
В = Короткие подъемы
PHD от 10 до 29 м включительно, угол подъема 9=18%.
С = Крутые подъемы
PHD от 4 до 10 м, угол подъема более 18%.
Лыжные трассы, предназначенные для ведения регулярной учебно-
спортивной работы, нужно всегда поддерживать в хорошем состоянии.
Перед соревнованиями (не менее чем за три дня) должна быть подготовлена
лыжня по всем трассам. На соревнованиях начиная от республиканских по
всей длине трассы прокладываются две лыжни общей шириной 3 м. При
общем или групповом старте на протяжении первых 200 м нужно про-
ложить столько лыжней, сколько участников стартует одновременно, или
подготовить утрамбованную площадку с разрыхленным сверху на 2–3 см
снеговым покровом из расчета 2 м ширины на стартующего. Необходимо,
чтобы снеговой покров на трассе был достаточно жестким, лыжи
продавливали его не более чем на 2 см, а трасса оставалась пригодной
вплоть до прохода последнего спортсмена. На отрезках с обледенелым
снегом лыжню следует слегка разрыхлить или посыпать сверху снегом.
Если в день соревнований был снегопад, то работы по подготовке трассы
заканчиваются за час до старта.
Снег по всей трассе должен быть утрамбован на ширину 1 м в обе
стороны от оси каждой лыжни для отталкивания палками. В соответствии
с правилами соревнований трассы размечают флажками яркого цвета из
непромокаемого материала (для каждой дистанции свой цвет), а на спусках
и поворотах – гирляндами из флажков, подвешенными на шпагате (лучше
по обеим сторонам трассы).
Маркировка трассы должна быть такой, чтобы у спортсмена не
возникало сомнения, куда двигаться дальше. Километровые отметки
должны отображать общую дистанцию, пройденную по трассе. Развилки и
пересечения на трассе должны быть четко размечены, а неиспользуемые
части трассы должны быть отгорожены.
За последние годы оборудовано немало трасс с искусственным
освещением. Освещенные трассы нужны в первую очередь для массового
катания и подготовки к сдаче норм ГТО в рабочие дни. Прокладка и
оборудование этих трасс имеют некоторые особенности. Стоимость
устройства освещения и его эксплуатации зависит от протяженности
трассы. Вполне достаточно «кольца» в пределах до 5 км с рельефом более

104
легким, чем для дневных трасс. Многие освещенные трассы имеют длину
2–2,5 км.
Для повышения пропускной способности трасс необходимо
прокладывать несколько лыжней параллельно. Чтобы лыжни на вечерних
трассах не разбивались, ими не следует пользоваться днем. Вечерние
трассы рекомендуется прокладывать вдоль освещенных аллей и дорожек в
садах, парках и на спортивных комплексах, даже при небольшой
протяженности.
Способ освещения и уровень освещенности трасс зависят от рельефа
и просматриваемой местности. Для освещения лыжных трасс целесообразно
применять светильники направленного действия или снабженные
отражателями. Светильники монтируются на опорax. Трассу выгодно
прокладывать в виде вытянутой петли, чтобы освещать лыжникам дорогу
туда и обратно светильниками, укрепленными на общей опоре,
установленной между встречными лыжнями. При волнообразном рельефе
для увеличения освещенной зоны столбы лучше устанавливать на
возвышенных местах. Светильники желательно подвешивать на высоте не
менее 7–8 м. Освещенность (на уровне снега) на стартах и финишах 15–20
люксов, а на ровных участках, в средней точке между опорами, от 3 до 5
люксов. На подъемах она может быть снижена до 2 люксов. На трассах для
массового катания, простых спусках освещенность должна быть не менее
10–12 люксов и увеличиваться в зависимости от скорости лыжников,
характера спуска и рельефа склона до 20 и даже 30 люксов на крутых
сложных спусках с поворотами.
К устройству трасс для биатлона предъявляются требования,
аналогичные требованиям к трассам лыжных гонок. Чтобы упражнения в
стрельбе проводились на одном стрельбище и соревнования были
зрелищными, трассы биатлона прокладывают петлями длиной 4,3; 2,5 км
(рис. 58).
Стрельбище для биатлона должно отвечать следующим
требованиям:
- дистанция стрельбы 50 м (+1 м);
- мишени на одном уровне с огневым рубежом;
- расстояние между соседними огневыми позициями не менее 2,5 м;
- количество огневых позиций равно удвоенному числу команд плюс
две резервных (по одной для стрельбы лежа и стоя).
Согласно правилам соревнований, стрельбище может быть
расположено в любом пункте трассы, за исключением первых 4 км от
старта (для эстафет – 2,5 км) и последних 2 км перед финишем. Чтобы
выдержать это условие и одновременно иметь возможность проходить по
трассе дистанции 20 и 15 км и этапы эстафеты по 7,5 км (для соревнований
с применением малокалиберного оружия – соответственно 10 км и этапы
по 2,5 км).

105
Рис. 58. Схема трасс для биатлона:
1 и 2 – петли по 4 км; 3 и 4 – петли по 3 км; 5 и 6 – петли по 2,5 км; 7 – линии
старта и финиша; 8 – штрафной круг 200 м; 9 – огневой рубеж; 10 – линия мишеней
Так, например, основную трассу 20 км для мужчин можно
проложить в виде двух или трех 4-километровых петель, делящих
дистанцию на пять отрезков по 4 км, по которым лыжники могли бы
проходить 2–3 раза и «заходить» на стрельбу (из положения стоя или
лежа). В этом случае длина отрезков от старта до первого огневого рубежа
и от четвертого огневого рубежа до финиша будет 4 км.
Трассы для биатлона должны быть легче гоночных. Полотно
трассы необходимо спрофилировать в поперечном направлении, а на
спусках, имеющих повороты, устроить виражи. На отрезках, проходящих
среди кустов и деревьев, пространство на высоте 2,5 м над трассой
очищается от ветвей и сучьев, чтобы избежать зацепов за оружие.
Указатели километража устанавливают через каждые 5 км трассы, у конца
петель, и за 500 м до финиша. Предупредительные указатели располагают
за 400 м до огневого рубежа. Для питательного пункта оборудуют место в
районе старта и финиша. Пересечение трасс в районе стрельбища
необходимо выполнять в разных уровнях.
Для стрельбища рекомендуется выбрать место, по возможности
защищенное от ветра и позволяющее ориентировать стрельбы в северном
направлении. Для повышения безопасности стрельбище желательно
располагать у подножия поросшего лесом холма (горы).
На стрельбище сооружают огневой рубеж для ведения стрельбы из
положений стоя и лежа на дистанцию 150 м. Количество огневых позиций
(мишеней) для стрельбы из обоих положений должно быть одинаковым (но
не менее, чем по 12). Огневой рубеж делят пополам. Мишени для стрельбы
лежа располагают против правой (или левой) стороны мишенного поля.
Ширина огневой позиции на одного стреляющего (и между осями
мишенных щитов) – не менее 2,5 м.
Передний край огневого рубежа следует приподнять над огневой
зоной на 15–20 см так, чтобы он представлял собой горизонтальную
площадку шириной 80–100 см, переходящую с тыльной стороны в
наклонную поверхность. Над огневым рубежом допускается устройство

106
снегозащитного козырька. На расстоянии 150 м от огневого рубежа и
параллельно ему сооружают блиндаж для показчиков, над которым
устанавливают мишени. Чтобы стреляющие не спутали мишени, над
каждым щитом с мишенью укрепляют ясно видимый номер,
соответствующий номеру огневой позиции. Кроме того, пространство
между ними рекомендуется размечать в виде коридора из цветных
флажков.
Огневой рубеж и линия мишеней должны находиться на одной
отметке (уровне). Допускается отклонение от вертикали (в обе стороны) в
пределах 6°(рис.59).
При понижении рельефа от огневого рубежа в сторону мишеней
блиндаж следует делать над поверхностью земли или с незначительным
заглублением в грунт, с двусторонней обсыпкой. В тех же случаях, когда
огневой рубеж расположен ниже или на одном уровне с линией мишеней,
блиндаж заглубляют в грунт. При расположении огневого рубежа на отметке
более низкой (превышающей угол 6°) относительно линии мишеней его
целесообразно приподнять за счет устройства насыпи. Для подсыпки
используют грунт, полученный при выемке траншеи под блиндаж.
Конструкция блиндажа может быть железобетонной (наиболее
надежная и долговечная), деревянной или смешанной с использованием
для кладки стен и столбов кирпича или естественного камня, а для
перекрытий – железобетонных плит или дерева. Длина блиндажа должна
быть не меньше протяженности огневого рубежа. Для предупреждения от
затапливания блиндажа грунтовыми водами необходимо вдоль пола
сделать приямок и предусмотреть отвод воды в пониженное место участка.
Желательно подвести к блиндажу электропроводку для освещения и
подключения переносных электропечей на время тренировок и
соревнований. Мишенные установки делаются поднимающимися и при
возможности механизированными. В блиндаже целесообразно
оборудовать помещение для обработки результатов стрельбы. Для связи с
огневым рубежом в блиндаже нужно установить телефоны и оборудовать
крытый ход сообщения.
Если стрельбище используется и для стрельбы из малокалиберного
оружия (мини-биатлон), то на нем необходимо оборудовать
дополнительную линию огня. Местоположение линии мишеней изменять
нельзя.

107
Рис. 59. Стрельбище для биатлона:
1 – пулеулавливатель; 2 – мишени; 3 – огневые позиции; 4 – штрафной «круг»
(200 м); 5 – старт и финиш; 6 – судейский домик; 7 – трибуна для зрителей, пункт
питания, раздевальные; 8 – техническая зона; 9 – старт;
Территория стрельбища должна быть ограждена забором. В местах
наиболее вероятного подхода людей рекомендуется вывесить предупреди-
тельные надписи и знаки. Позади огневого рубежа оборудуется место (по-
мещение) для судей и вытянутый вдоль линии огня 200-метровый
штрафной круг для стрелков-неудачников в эстафете (в виде вытянутой
петли). Зрители располагаются позади штрафного круга.
Для тренировки лыжников в бесснежный период большой интерес
представляют трассы с различными видами искусственных покрытий (как
твердых, так и синтетических).
Учебные трассы. Для детей достаточно иметь трассы длиной от 50
до 100 м с уклонами в пределах 8–12° и шириной 20–30 м. Для юношей,
девушек и взрослых длина трасс доходит до 250 м, уклоны 10–18° при
ширине свыше 25 м. Их оснащают буксировочным подъемником
(расположенным сбоку трассы). Предпочтительны открытые склоны со
спокойным рельефом, заканчивающиеся достаточно пологими выкатами
на ровную горизонтальную площадку. Рельеф склона должен позволять
обучаемым безопасно спускаться по всей ширине трассы прямо по склону,
наискось и соскальзыванием. Чтобы разнообразить процесс обучения, на
склоне рекомендуется иметь помимо гладкой трассы своего рода полосу
препятствий, т.е. участок с буграми, впадинами, контруклонами,
виражами.
Туристские трассы, т.е. трассы для катания с гор, должны быть
безопасными. Туристские трассы нужно прокладывать на пологих,
безлесных склонах, выходящих к подножию горы. На участках,
проходящих через лесную зону, ширина такой трассы должна быть не
менее 40 м; на открытых – до 70 м. У опасных мест, особенно у поворотов,

108
за которыми следуют крутые спады, необходимо устанавливать
предупредительные знаки, а в отдельных случаях – ограждение.
На туристских трассах катаются по всей ширине подготовленного
склона. Единовременная пропускная способность трасс, особенно на
открытых пологих склонах, довольно велика. Она зависит от ширины и
длины склона, состояния снега и наличия подъемников. Для
ориентировочного расчета можно принять норму – 100 м
2
склона на
одного катающегося.
Спортивные трассы сооружают отдельно для скоростного спуска,
слалома-гиганта, слалома и для спуска на скорость. Трассы не имеют
твердо установленных геометрических параметров. Правилами задаются
лишь следующие величины: пределы длины трасс и перепадов высот
(табл. 12), а также количество ворот для слалома и слалома-гиганта. Кроме
того, слаломная трасса на ¼ своей протяженности должна иметь крутизну 30°
и более.
Таблица 12
Требования к горнолыжным трассам
Вид соревнований
Требования к трассам
Перепад высот (м),
не менее
Длина трасс (м),
не менее
Мужчины
Скоростной спуск 700 2500
Слалом гигант:
1) при одной попытке 450 1500
2) при двух попытках для каждой трассы 250 100
Слалом 150 450
Женщины
Скоростной спуск 500 2000
Слалом гигант:
3) при одной попытке 300 1100
4) при двух попытках для каждой трассы 200 700
Слалом 130 400
Трассы скоростного спуска доступны только хорошо подготовленным
спортсменам. Длина наиболее известных и популярных трасс для мужчин
3–3,5 км при перепаде высот 800–1000 м. Трассы для женщин, юношей и
девушек характеризуются меньшими параметрами: длина 2,5–3 км,
перепады высот 700–750 м. Трассы должны иметь разнообразный профиль.
Поэтому их прокладывают так, чтобы короткие участки с крутизной до 20°
сменялись более пологими с наклоном порядка 10°. Средний же угол
наклона для всей трассы обычно составляет 15–17°. Средняя скорость
спуска у мужчин на некоторых трассах достигает 80–100 км/час.
Действующими правилами соревнований предусмотрена максимальная
скорость спуска: 65 км/час для женщин и девушек старшего возраста; 70
км/час для юношей; 50 км/час для девушек среднего возраста.
Техническая сложность и безопасность во многом зависят и от
рельефа склона. Поэтому при прокладке трасс необходимо учитывать

109
допустимую скорость при прохождении каждого отрезка трассы, а также
расположение и характер последующих виражей или поворотов.
Ширина трассы на лесных участках и в местах, находящихся между
другими препятствиями, должна быть не менее 30 м, на остальных
участках – не менее 40 м. В местах поворотов под склон и на отрезках
косых спусков, проходимых на большой скорости, трассу расширяют.
Если на этих участках трассу сделать шире невозможно, то рекомендуется
(особенно перед препятствиями, расположенными снаружи поворотов)
сооружать наклонные виражи под углом до 40°.
Трассы для слалома (рис. 60) устраиваются на бугристых склонах
шириной 70–100 м с переменной крутизной от 17 до 30° и более так, чтобы
спортсмены могли спускаться без резких торможений и остановок.
Рис. 60. Схема типичного расположения фигур на слаломной трассе:
1 – горизонтальные ворота; 2 – «змейка Алле»; 3 – вертикальные ворота;
4 – «змейка»; 5 – «шпилька»; 6 – «закрытая шпилька»; 7 – две фигуры «Змеелов»; 8 –
косая «шпилька»; 9 – анфилада
Перепады высот на трассах для крупных соревнований для мужчин –
не менее 150 м при длине 450 м; для женщин – соответственно 130 и 400 м.
При этом не менее ¼ трасс должно проходить по склону крутизной свыше
30°. Число и расстановка фигур определяются характером рельефа, длиной
трассы и масштабом соревнований.
Трассы для спуска (рис. 61) на скорость прокладывают на гладких
безлесных склонах крутизной 40–45°. Длина трасс около 1 км, ширина не
менее 50 м с уширением в зоне установки не менее, чем до 100 м. Трасса
состоит из трех участков:
1)зоны старта и разгона длиной до 400 м;
2)контрольного отрезка для замера скорости (на участке, где она
максимальна);
3)зоны остановки длиной не менее 200 м, оканчивающейся
горизонтальной (или с контруклоном) площадкой.

110
Трасса должна иметь ровную (без бугров и выбоин) поверхность с
уплотненным снежным покровом. Вдоль боковых границ трассу
размечают яркими флажками.
Рис. 61. Трасса скоростного спуска, гора Айкуайвенчорр г. Кировск (Россия)
Возможность прокладки горнолыжных трасс зависит от перепада
высот, характера рельефа и лавиноопасности склона. Определить
целесообразность прокладки различных горнолыжных трасс можно лишь в
результате изучения природных условий и детального всестороннего
обследования местности.
Изыскание начинают с анализа картографического материала.
Первоначально вариант маршрута трассы выбирают по карте (плану) в
масштабе 1 : 10000 – 1 : 25000, описанию района и на основе
предварительного осмотра местности. Желательно иметь аэрофотоснимки.
Нанеся схемы трасс на план (карту) и вычертив ориентировочный
профиль, дающий общее представление о характере трассы, переходят к
изысканиям на местности. В процессе изысканий уточняют и
совершенствуют камеральный вариант, обращая особое внимание на
лавинобезопасность склонов. Изыскания необходимо проводить летом,
зимой и весной. Во время летних обследований устанавливают характер
грунтов и растительности, наличие скалистых выходов и источников и т. д.
Зимние обследования проводят обязательно на лыжах с целью
определения пригодности отдельных участков склонов для прокладки
триасе, выбора и уточнения их наиболее интересных направлений, мест
поворотов и устройства виражей или наружного ограждения отрезков
трасс (для скоростного спуска). Зимой обследование следует вести сверху
вниз, спускаясь вдоль будущей трассы. Весной определяют участки с
наиболее длительным залеганием снегового покрова, а также места, на
которых снег оттаивает в первую очередь. Во время изысканий
необходимо с достаточной точностью определить характер и объемы
земляных, скальных и других работ, необходимость устройства
противолавиных и противооползневых сооружений и места их

111
расположения, а также возможность использования механизмов на
различных участках строительства трассы.
Трассами можно пользоваться до тех пор, пока снег лежит на всем их
протяжении. В первую очередь это относится к трассам для скоростного
спуска, имеющим наибольший перепад высот. Поэтому рекомендуется
нижнюю часть трасс прокладывать по северным склонам, укрытым от
теплых ветров и солнца (складки местности, лес).
При строительстве трасс максимально используют дорожные
машины, главным образом бульдозеры. Однако применение их зависит от
рельефа и возможно не на всех участках трасс. При планировке
необходимо срезать бугры и подсыпать резкие впадины, имея в виду, что
период использования трасс с хорошо выровненной поверхностью
значительно удлиняется, что особенно важно в малоснежные зимы. Чтобы
предупредить размывание полотна трассы и эрозию почвы, особенно на
открытых и крутых участках, полотно трассы (и откосы) рекомендуется
засевать травой или одерновывать. На трассах с газонным покровом можно
начинать тренировки при толщине снегового покрова 10 см. При
проектировании трасс на участках склонов с крутым рельефом и сложной
гидрогеологией должны быть предусмотрены противооползневые и
противолавинные мероприятия. Это достигается отведением ручьев,
ключей и источников, устройством дренажа, сооружением подпорных
стенок и другими работами. Важное значение имеет и правильная вырубка
просек на участках трассы, проходящих через лес. Деревья спиливают,
кустарник срезают, а затем выкорчевывают все пни и корни.
На крутых поворотах, преимущественно на трассах скоростного
спуска, где из-за больших центробежных ускорений спортсменов может
вынести с трассы, сооружают виражи (рис. 62).
Рис. 62. Ограждение опасных мест на горнолыжных трассах
Радиусы и наклон виражей должны обеспечивать возможность
безопасного их прохождения на максимальной скорости, которая может
быть развита спортсменом на данном отрезке трассы. Для ограждения
опасных мест применяют наклонные заборы, обтянутые металлическими
или капроновыми сетками и выложенные со стороны трассы хорошо
амортизирующими матами.

112
Противолавинные сооружения представляют собой сложные
железобетонные конструкции, рассчитанные на большие динамические
нагрузки. Их размеры, форма и расположение зависят от конкретных
условий.
На стартах учебных и туристских трасс можно обойтись ровными
горизонтальными площадками, на которых обучаемые получают
инструкции, а туристы отдыхают после подъема и готовятся к спуску. На
пересеченной и холмистой местности с небольшими перепадами высот
такой площадкой обычно является вершина холма или бровка склона. В
горах трассы далеко не всегда начинаются с вершины. Поэтому для начала
трасс рекомендуется подбирать более пологие участки склонов, на
которых и оборудуют площадки, способные вместить группу из 15–20
человек.
Стадион для лыжных гонок.
Оптимальными размерами территории стадиона являются
следующие: ширина 50–75 м, длина — 150–250 м. Стадион для лыжных
гонок должен иметь хорошо продуманную зону старта и финиша. Стадион
должен представлять собой единый функциональный объект, разделенный
и контролируемый там, где это необходимо, воротами, заграждениями и
маркированными зонами. Он должен быть подготовлен таким образом,
чтобы:
- участники могли проходить через него несколько раз, при этом
транзитная зона не должна проходить через зону финиша
и старта;
- спортсмены, судьи, пресса, обслуживающий персонал и зрители
могли легко добраться до своих мест;
- имелось достаточно пространства для выполнения раздельных,
общих, групповых стартов, эстафетных стартов, стартов гонок
преследования – персьюта, а финиш был требуемой длины (рис.63)
Старт должен быть организован в виде прямых коридоров или
непрерывной прямой лыжни на протяжении первых 30=50 м. Чтобы
условия соревнований были одинаковы для всех спортсменов, трасса
должна быть широкой, 6=10 м, с малым количеством крутых поворотов.
Участки трассы должны быть спроектированы так, чтобы быть достаточно
прямыми, широкими и длинными для осуществления обгона. На прямых
участках трассы возможна разметка коридоров. Ширина коридоров должна
составлять 3 м для свободного стиля и 1.5 м для классического стиля.
Количество коридоров на финише должно соответствовать количеству
участвующих в забеге спортсменов, но не более 4 финишных коридоров.
Длина финишной зоны должна быть минимум 80 м.

113
Рис. 63. Стадион для эстафетных стартов
6.3. Лыжные трамплины. Классификация трамплинов
Лыжный трамплин – это специальное сооружение,
предназначенное для прыжков на лыжах. Трамплин состоит из горы
разгона, горы приземления и площадки остановки. Чтобы совершить
прыжок, лыжник со стартовой площадки съезжает по наклонной дорожке
разгона на переходную кривую и выезжает на прыжковый стол, где и
производится толчок. Лыжник взлетает над связующей кривой и опускается
на наклонную дорожку приземления, откуда по кривой выката выезжает на
площадку остановки (рис. 64).
Трамплины по расчетной длине прыжка (мощности) подразделяются
на учебные (с расчетной длиной прыжка до 20 м) и спортивные. Последние
делятся на:
1)малые (с расчетной длиной прыжка 20–50 м);
2)средние (с расчетной длиной прыжка 50–70 м);
3)большие (с расчетной длиной прыжка 70–90 м);
4)для полетов на лыжах (с расчетной длиной прыжка более 90 м).

114
Рис. 64. Схема лыжного трамплина и его освещение
В прыжках на лыжах особенно необходимы последовательность в
обучении и постепенное увеличение длины прыжка. Поэтому
рекомендуется сооружать комплексы из нескольких (желательно
расположенных рядом) трамплинов с таким расчетом, чтобы диапазон
мощности соседних не превышал 10–15 м для малых и 20–25 м для
больших. Например, при мощности головного трамплина 90 м остальные
должны иметь мощность 65–70, 45– 50, 25–30 и 12–15 м.
Подобные комплексы трамплинов имеются как у нас в стране
(Кавголово, Свердловск, Бакуриани и др.), так и за рубежом (Планица,
Высокие Татры, Лахти, Гармиш-Партен-кирхен и др.).
В конструктивном отношении трамплины независимо от их
мощности можно подразделить на два типа:
1)земляные, или естественные;
2)комбинированные.
Земляные трамплины полностью или почти полностью распола-
гаются на естественных склонах. У них лишь стартовые площадки и
прыжковый стол могут быть выполнены в виде искусственных
конструкций. Это обычно небольшие учебные трамплины. Однако это не
исключает устройства в отдельных случаях и больших естественных
трамплинов, как, например, трамплины мощностью 60 м в Алма-Ате, 40 и
70 м в Отране, 90 м в Закопане и Саппоро, группа трамплинов в Планиде и
др.
Комбинированные трамплины сооружают в тех случаях, когда
высота естественного склона и его крутизна недостаточны для того, чтобы
расположить на нем естественный трамплин требуемой мощности, не при-
бегая к искусственной надстройке. Комбинированные трамплины обычно
сооружают с искусственной горой разгона или ее частью (иногда и
верхней частью горы приземления) и с расположенной на естественном
склоне горой приземления. Иногда при постройке комбинированного
трамплина на прямом или «вогнутом» склоне гору разгона удается
полностью расположить на естественном склоне, а эстакаду приходится
сооружать в верхней части горы приземления на участке «лба» трамплина.

115
Большинство крупных отечественных и зарубежных трамплинов
являются комбинированными. К ним относятся олимпийские трамплины в
Кортина дАмпеццо, Инсбруке, Скво-Вэлли, трамплины в Высоких Татрах,
Холменколлене, а также наиболее крупные трамплины в Бакуриани,
Южно-Сахалинске, Москве и др.
6.4. Конструкция и строительство трамплинов
Прежде всего, на основе общих данных о местности (в результате
предварительного ознакомления с ней в натуре и по планам) следует
определить:
1)состав комплекса трамплинов и мощность «головного» и
переходных к нему;
2)возможные места их расположения.
При выборе склона необходимо осмотреть все подходящие места в
данном районе, сделать топографическую съемку нескольких подходящих
склонов, вычертить их профили и выбрать наиболее приемлемый из них,
так как от высоты и профиля естественного склона зависят определение
размеров и выбор конструкции трамплина, его стоимость и срок постройки.
Лучшим будет обращенный на север лесистый склон достаточной
высоты, продольный профиль которого сходен с профилем намеченного к
постройке трамплина, не требующий надстройки искусственной эстакады.
Лес защищает трамплин от боковых ветров и заносов, и снежный покров
на защищенном лесом трамплине бывает более однородным. Желательно,
чтобы нижняя часть склона, на которой должна располагаться гора
приземления трамплина, была круче, а у подножия склона плавно
переходила в ровную площадь. Очень хорошо, когда площадка остановки
имеет естественный контруклон. Длинный пологий склон, направленный
вниз по движению, для устройства площадки остановки крайне
нежелателен, так как требует больших планировочных работ.
Небольшие препятствия у подножия склонов (ручьи, небольшие
овраги) могут быть перекрыты легкими мостиками или засыпаны землей с
трубой соответствующего сечения для пропуска воды. Таких мест избегать
не следует, так как на противоположной стороне обычно образуется
естественный контруклон, позволяющий сократить длину площадки
остановки и удобно разместить зрителей. При отсутствии подходящих
склонов северной ориентации трамплины можно сооружать и на северо-
восточных или восточных склонах. В тех случаях, когда на трамплине
предусматривается укладка искусственного покрытия, можно использовать
даже юго-восточные и северо-западные склоны. Между размерами
отдельных элементов трамплина и расчетной длиной прыжка существует
зависимость, которую необходимо учитывать при выборе склона и
ориентировочном определении его размеров и крутизны. На каждый 1 м
длины прыжка ориентировочно приходится 1,5 м высоты трамплина, т. е.
общая высота трамплина (по вертикали) в 1,5 раза должна превышать
длину расчетного прыжка. Например, при устройстве трамплина для
прыжков на 50 м нужен склон высотой около 75 м. Из общей высоты
трамплина примерно 2/5 приходится на гору разгона и 3/5 на гору
приземления, т.е. высота горы приземления в 1,5 раза больше высоты горы

116
разгона. Зная это, можно сразу представить себе (на местности), где будут
расположены прыжковый стол и место расчетного приземления. Ширина
горы разгона должна быть от 1,5 до 4 м на естественных трамплинах и от 3
до 5 м на комбинированных; горы приземления – под уступом прыжкового
стола от 4 до 5 м на малых и от 10 до 12 м на больших трамплинах, а в
нижней точке дорожки приземления – от 8 до 10 м на малых и до 1/7
длины расчетного прыжка плюс 4 м на больших трамплинах. Ширина
площадки остановки в ее конце может доходить до 30–40 м. Выбирая
место для постройки трамплина, никогда не следует даже предварительно
определять крутизну склона на глаз; нужно пользоваться хотя бы самыми
простыми инструментами.
Международной федерацией лыжного спорта ФИС (Federation
Internationale de Ski, FIS) разработаны нормы для построения продольных
профилей спортивных лыжных трамплинов, регламентирующие значение
исходных величин и размеры элементов трамплинов, технологические
требования к профилю и плану сооружения. Нормами определены пределы
параметров основных элементов трамплина (таких, как: угол наклона
дорожек разгона и приземления, прыжкового стола, величины радиусов
переходных кривых и др.), а также регламентирована величина Н : N –
отношение глубины опускания лыжника (при прыжке на расчетную длину)
к проекции длины прыжка на горизонтальную ось трамплина (рис. 65).
Нормы разработаны с учетом возможности создания различных вариантов
проектного профиля (для трамплина любой мощности) применительно к
рельефу конкретного склона местности, исходя из того, что типовой
рельеф (склонов) не существует. Этот заложенный в нормах принцип
позволяет разрабатывать варианты профиля, максимально приближенных
к рельефу конкретного склона.
Рис. 65. Схема профиля и план трамплина с обозначениями, принятыми
ФИС (Международной федерацией лыжного спорта): L – расчетная длина прыжка
(мощность трамплина); R1 – расстояние от линии отрыва прыжкового стола до

117
критической точки K; K – критическая точка в месте сопряжения дорожки приземления
(М) и кривой R3; Р – точка расчетного приземления; V0 – начальная скорость (на линии
отрыва прыжкового стола); ° – угол наклона прыжкового стола; b° – угол наклона
дорожки приземления; С° – угол наклона дорожки разгона; i – переходная кривая от
дорожки разгона к прыжковому столу; % – переходная кривая от дорожки приземления
к площадке остановки; N – связующая кривая от уступа прыжкового стола до дорожки
приземления; Е – участок активного разгона; V – участок, на котором скорость не
возрастает; Т – длина прыжкового стола; Р – общая длина разгона (E + U + T); М –
дорожка приземления; Mi – прямая вставка вверх от точки Р; Н – глубина опускания
траектории расчетного прыжка; N – проекция траектории расчетного прыжка на
продольную ось горы приземления; h – разница отметок горы разгона; у – разница
отметок горы приземления; D – расстояние (по оси трамплина) до нижней стенки
судейской вышки; Q – расстояние от оси трамплина до судейской вышки
Привязка трамплина к склону – это не только ориентация его
продольного профиля с рельефом склона, а «посадка» сооружения на
местности с учетом поперечного сечения трамплина, включая и
размещение пунктов расположения судейского аппарата, проходов
(лестниц) вдоль полотна трамплина для спортсменов, обслуживающего
персонала и судей, подъемника, трибун для зрителей, а также обеспечение
водоотвода.
Искусственные конструкции – эстакады лыжных трамплинов – могут
быть выполнены из дерева, металла или железобетона. Возможны и
смешанные конструкции (рис. 66).
а
б
в
Рис. 66. Конструктивные схемы эстакад трамплинов:
а – эстакада с рядом опор в продольном направлении; б – эстакада с опорной
башней; в – консольная эстакада

118
Первоначально трамплины имели обычно деревянные, невысокие
эстакады. На современных трамплинах применяются металлические и
железобетонные конструкции, особенно при сооружении трамплинов,
расположенных в больших спортивных центрах. Однако не следует
пренебрегать и деревянными конструкциями. Их можно применять при
небольших размерах эстакад (например, для учебных трамплинов) и в тех
районах, где древесина является местным материалом. Деревянные эстакады
просты в конструктивном отношении и недороги. Недостатком деревянных
эстакад является относительная недолговечность и потребность в
сравнительно частом ремонте.
Выбор конструктивной схемы эстакады во многом определяется
профилем склона. При склонах, имеющих подъем по всей длине эстакады,
наиболее рационально применение простейшей конструктивной схемы с
рядом опор в продольном направлении. При наличии сравнительно ровной
площадки (примерно на уровне основания горы разгона) может быть
рекомендована одно- или двухпролетная конструкция с опорной башней
(небольшой консолью). Применение консольных конструкций, имеющих
большой вылет, рационально при наличии резкого обратного ската склона.
Чтобы иметь возможность регулировать длину разгона в
зависимости от скольжения, на трамплине устраивают несколько
стартовых площадок. Расстояние между ними 1,5–2 м. При расположении
горы разгона на эстакаде она должна иметь сплошное (или из панцирной
сетки) ограждение высотой 1,20 м. На участке переходной кривой высота
ограждения постепенно снижается до 0,5 м на прыжковом столе. Трамплин
следует обнести на расстоянии 5–10 м легкой решетчатой изгородью.
Чтобы удержать снеговой покров на наклонной поверхности трамплина,
набивают бруски сечением 3  3 см на расстоянии не более 50 м один от
другого. На трапах для подъема набиваются бруски 7  7 см через 40 см.
Вместо брусков можно применять металлическую сетку.
Подняться на гору разгона трамплина можно по лестницам (на естест-
венных трамплинах), уложенным на склоне сбоку трамплина. Большие
трамплины желательно оборудовать также и механическими подъемниками.
При наличии эстакады подниматься на нее можно по лестнице (трапу) вдоль
полотна трамплина, а также на лифте, оборудованном в опорной башне.
Период эксплуатации лыжных трамплинов зависит от климата; для
многих районов этот период не превышает четырех и даже трех месяцев в
году. Поэтому большой интерес представляет применение на трамплинах
искусственных (синтетических) покрытий. Такие покрытия позволяют не
только эксплуатировать трамплины почти круглый год, но и дают возмож-
ность значительно расширить географию занятий прыжками на лыжах.
Синтетическое покрытие выполняется из плоских щеток (толщиной
1,2–1,5 см), состоящих из нескольких слоев синтетических волокон длиной
36–40 см и сечением 2,5  0,5 мм. Щетки укладывают на настил так, что
перекрывают нижележащие ряды. На разгоне их укладывают в 2–3 ряда, а
на приземлении – в 3–4 ряда.
Для прыжков на искусственном покрытии необходимо, чтобы щетки
были во влажном состоянии. Поэтому на трамплине должны быть
водопровод и разбрызгивающие приспособления для поливки. На
трамплине следует предусмотреть устройства для быстрого отвода

119
избыточной влаги, надежно обеспечивающие сохранность основания и
конструкции трамплина.
6.5. Санные трассы. Геометрические параметры трасс
Санные трассы (естественные и искусственные) рекомендуется
располагать на поросших лесом (желательно хвойным) склонах северной
ориентации, на которых снег держится дольше. При строительстве трасс в
горах необходимо выбирать лавинобезопасные склоны (рис. 67).
Рис. 67. Санная трасса в Оберхофе.
Общая длина трассы – 1113,11 м. Длина русла трассы – 1032,89 м. Средний
уклон 9,2 %. Цифровые обозначения на поворотах: 4/14 – первое число – номер кривой,
второе число – радиус кривой в метрах
Естественные санные трассы могут иметь средний уклон 8–10 %, а
искусственные – 9–11 %. С учетом прокладки трасс по косогору средняя
крутизна склона должна быть в пределах 15–30 %. Небольшая допустимая
крутизна склонов представляет широкие возможности для строительства
трасс. При обследовании местности ориентировочно можно считать, что на
1 м перепада высот приходится 10–12 м протяженности трассы или на

120
10–12 м трассы нужно иметь 1 м перепада высот. При недостаточном
перепаде высот на старте может быть надстроена искусственная эстакада
высотой до 20–25 м, особенно необходимая для спортивных трасс. Для
искусственных трасс нужны также источники воды, электроэнергия и
подъездные пути. В связи с тем, что русло трассы располагается
полностью на земле и основными являются работы, связанные с
планировкой и устройством виражей, немаловажное значение имеет
характер грунтов. При сооружении естественных трасс следует провести
минимум работ, чтобы сделать их пригодными для занятий. Сначала русло
трассы на прямых участках можно спрофилировать в виде канавы, а затем
ложе и борта одерновать или сделать другую, более капитальную обшивку.
Радиусы поворотов на естественных трассах допустимы в пределах
15–25 м.
Подъем и профиль виражей должны быть достаточными, чтобы
обеспечить безопасность езды по трассе. При больших скоростях их
профиль следует выполнить как на спортивных трассах. Виражи
рекомендуется сделать и укрепить сразу с применением одерновки (на
уровне грунта) и путем надстройки в верхней части дощатой стенки на
каркасе. Габариты профиля виража должны быть такими, чтобы можно
было укладывать снеговой покров по шаблонам, выполненным в
соответствии с расчетами.
Искусственные спортивные санные трассы должны иметь
параметры, отвечающие правилам соревнований и требованиям ФИЛ
(Международная федерация санного спорта). Средняя скорость спуска на
искусственных трассах достигает 100 км/час и более.
Длина трасс в соответствии с требованиями международных правил
– 1000–1500 м при среднем уклоне 9–11 %, минимальный и максимальный
уклоны – в пределах 3 и 20 %, перепад отметок склона – 100–135 м,
ширина желоба – 1,4–1,6 м при заглублении – 0,4–0,5 м.
Допускается строительство трасс длиной 1000 м. На таких трассах
должно быть от 7 до 12–16 виражей с радиусами 8–25 м, в том числе один
левый, один правый вираж и один S-образный (два противоположных
поворота с радиусом минимум 9 м), лабиринт (следующие друг за другом
повороты противоположного направления, описанные радиусом более 15 м),
прямой участок, крутой подковообразный вираж (с внутренними углами в
пределах 140–180°, описанный радиусом не менее 10 м), а также концевой
вираж (радиус 15–25 м). Расстояние между виражами должно быть не менее
5 м.
Русла санных трасс могут быть земляными, деревянными,
каменными (кирпичными, бетонными, железобетонными) или
смешанными. Каждый вираж состоит из трех участков: входного, среднего
и выходного. Наличие входного и выходного участков обеспечивает
плавность преодоления виража. Профиль виражей определяется
специальными расчетами в зависимости от скорости и величины радиуса.
Входную и выходную части виража рекомендуется изготавливать из
дерева, чтобы можно было легче исправить возможные ошибки при
проектировании и строительстве.
Чтобы предотвратить вынос саночников с трассы, на наружной
стороне наиболее трудных виражей надстраивают козырек с внутренним

121
углом 225°, возвышающийся над кромкой виража на 10–20 см. Кроме того,
стволы деревьев, расположенные у самой трассы, рекомендуется
обкладывать мягкими матами или мешками с соломой и снегом. Для
облегчения ориентировки спортсменов при прохождении виражей на льду
наносят краской полосу на 0,5 м ниже его верхней кромки. Ширина полосы
– 10 см.
Помимо основного старта (для мужчин-одиночников), в верхней
части трассы должны быть оборудованы стартовые площадки для женщин
и саней-двоек, а также для юношей. Трассу следует заканчивать тормозной
площадкой с контруклоном, для чего конец трассы делают выше поворота
в гору. По всей длине трассы должен быть предусмотрен водоотвод.
Дождевые и талые воды должны отводиться поперечными лотками и не
стекать по трассе.
Вдоль трассы необходимо проложить водопровод и оборудовать на-
сосную станцию, обеспечивающую подкачку воды к верхней точке трассы.
Краны располагаются не реже чем через 60 м, в том числе у всех виражей.
Вдоль трассы устанавливают вышки для судей-контролеров (у каждого ви-
ража) с таким расчетом, чтобы был обеспечен просмотр на протяжении
всей трассы. Зрителей желательно размещать с внутренней стороны
виражей. На старте и финише оборудуют домики для судейской коллегии
и для участников. В домиках устанавливают приборы автоматического
хронометража, телефоны, позволяющие иметь постоянную связь со
стартовым и финишным домиками, вышками для судей на трассе и
медпунктом. От медпункта должна быть проложена дорога, ведущая к
больнице.
Для эффективной эксплуатации трассы целесообразно оборудовать ее
искусственным освещением. Чтобы трасса была безопасной, все пересечения
желоба трассы с проходами необходимо делать в разных уровнях и только на
прямых участках. Высота нижнего основания конструкций переходных
мостиков над ледяной поверхностью не менее 2 м, при пролете – не менее 3,6
м. Трассы рекомендуется оборудовать механическими подъемниками.
Ледяной покров на трассе следует устраивать после первых морозов.
Если выпал снег, то работу начинают с устройства основания покрытия:
укладывают слой увлажненного снега, который затем разравнивают. После
того как этот слой смерзнется, на его поверхность разбрызгивают по всей
трассе воду (лейкой или шлангом с распыляющим наконечником).
Крутые скаты виражей покрывают массой увлажненного снега со
значительным содержанием воды. На более низкой стороне виража
(посредине) снег сгребают и смешивают его с водой для получения
требуемой консистенции. Снежную массу набрасывают на скат виража.
После того как наморожен и разглажен слой толщиной в 20 см, в нем через
каждые 15 см рукояткой лопаты протыкают отверстия, чтобы ускорить
промерзание. Когда скат виража полностью промерз, его опрыскивают
водой до тех пор, пока он из белого не станет синеватым.

122
6.6. Сооружения для конькобежного спорта, фигурного катания, хоккея.
Классификация и характеристика сооружений.
Сооружения с искусственным льдом могут быть открытыми,
полуоткрытыми, крытыми и с трансформируемыми ограждающими
конструкциями.
Открытые – сооружения, основной функциональный элемент
которых (конькобежная дорожка, хоккейное поле, площадка для
фигурного катания) не имеет ограждающих конструкций.
Полуоткрытые – не имеющие ограждающих конструкций,
полностью замыкающих объем (навес или навес и часть стен или навес и
стены не на всю высоту), и как следствие их основной функциональный
элемент не отапливается.
Крытые – основной функциональный элемент которых находится в
отапливаемом помещении.
Трансформируемые – ограждающие конструкции которых,
трансформируясь, превращают крытые сооружения в открытые или
полуоткрытые, а открытые — в полуоткрытые. Трансформация
производится в зависимости от погоды: открытый каток превращается в
полуоткрытый, приобретая крышу, защищающую от осадков и от прямых
солнечных лучей. Создается хороший микроклимат и не разрывается связь
с природой.
По функционально-технологическому признаку сооружения с
искусственным льдом делятся на:
- тренировочные, предназначенные для тренировочных занятий и не
имеющие мест для коммерческого зрителя;
- демонстрационные, предназначенные главным образом для платных
мероприятий в присутствии зрителей.
Тренировочные сооружения могут быть специализированными —
для одного вида спорта (фигурного катания или хоккея, хоккея с мячом,
скоростного бега на коньках, массового катания) или для нескольких видов
спорта — для фигурного катания и хоккея, фигурного катания и
скоростного бега на коньках и т.д.
Демонстрационные сооружения также могут быть
специализированными или универсальными.
Универсальные демонстрационные сооружения бывают двух
типов: спортивно-демонстрационные — только для спорта, на льду и без
него; спортивно-зрелищные — для различных видов спорта и культурно-
зрелищных мероприятий.
Архитектурный образ открытого, полуоткрытого сооружения
формируется за счет ледяной поверхности, навеса, трибун для зрителей в
сочетании с ландшафтом.
Строительные размеры, площади и пропускная способность катков с
искусственным льдом должны приниматься в соответствии с правилами по
организации учебно-тренировочных занятий и проведения спортивных
Составы и площади вспомогательных помещений при залах катков
принимаются в соответствии с нормативными документами.

123
Размеры ледовых полей и арен, а также высоту помещений над ними
устанавливают в зависимости от вида спортивных занятий и уровня
соревнований в соответствии с таблицей 13.
Таблица 13
Размеры ледовых полей и арен
Виды
спортивн
ых
занятий
Размеры поля для
соревнований, м
Размеры арены для
соревнований, м
Пропускная
способность
длина ши-
рина
высота
до низа
высту-
пающи
х
конст-
рукций
длина ши-
рина
высота
до низа
высту-
пающих
констру
кций
учебно-
трениро-
вочные
занятия,
чел/смена
соревно
вания на
аренах,
чел.
Скоростн
ой бег на
коньках *
183,57
150,22
70
70
6 191,57*
155,22
78
75
6 50 50
Хоккей с
шайбой **
60-61
56
29-30
26
6 65 37 10 50 100
(4
команд
ы по 25)
Фигурное
катание
60 30 6 65 37 6 50 50
Шорт-
трек
60 30 6 65 37 6 50 50
Кѐрлинг 44,5 4,75 6 60***
30***
6 8 на 1
площадку
8×n
(n = 2-6)
Хоккей с
мячом **
110
90-110
65
50-70
- 124 87 -
Массовое
катание
На всех спортивных катках, ледовых аренах и на
площадках с ненормируемыми параметрами
4 м2
льда на 1
катающегося
*
В числителе приведѐн размер для расчетной длины дорожки 400 м, в знаменателе -
333,33 м.
**
В числителе указаны размеры для международных соревнований.
***
Поле для хоккея с шайбой.
Размеры универсальных залов катков (предназначенных для попеременных занятий по
различным видам спорта) принимаются по наибольшему из показателей для этих
видов, приведѐнных в таблице 13, а пропускная способность - по наибольшей удельной
площади, приходящейся на одного занимающегося.
Стандартный размер катка 30×60 м позволяет разместить на ледовой
площадке поле для хоккея с шайбой, для фигурного катания, для шорт-
трека или массового катания.
Ледовое сооружение может дополнительно иметь малоразмерную
ледовую площадку 10×15 м или большеразмерную площадку 30×15 м.
Скоростной бег на коньках.
Функционально-планировочная схема сооружений с конькобежной
дорожкой приведена на рис 68.

124
Рис. 68. Обустройство дорожки длиной 400 м для скоростного бега на коньках:
1 - зона безопасности; 2 - разминочная дорожка; 3 - направление гонки; 4 - старт на 500
и 1500 метров; 5 - старт на 1000 метров; 6 - старт на 1500 метров; 7 - старт на 3000 и
5000 метров; 8 - финиш; 9 - линии измерения дистанций; 10 - переходная дорожка.
R1 - расчетные радиусы беговых дорожек.
Для соревнований юниоров и ниже международного уровня, а также
для учебно-тренировочных занятий длина дорожки может быть
уменьшенной (наиболее целесообразно 333,33 м) - рис. 69а,б

125
Рис. 69. Арены для скоростного бега на коньках:
1 - внутренняя соревновательная дорожка (ширина 4 м); 2 - внешняя
соревновательная дорожка (ширина не менее 4 м); 3 - разминочная дорожка
(ширина 4 - 5 м); 3 а - добавочный участок разминочной дорожки (для кругового
бега); 4 - защитные маты; 5 - путь конькобежца; 6 - Старт на 500 м; 7 - Старт на
3000 и 5000 м; 8 - Старт на 1000 м; 9 - Старт на 1500 м; 10 - финиш для дистанции
1000 м; 11 - старт на 10000 м; финиш для дистанций 500, 1500, 3000, 5000 и 10000
м; 12 - старт на 500 и 1500 м; 13 - финиш, старт на 1000, 3000, 5000 и 10000 м; 14 -
выходы из тоннелей (при двух тоннелях); 15 - выход из тоннеля (при одном
тоннеле); 16 - полоса с твердым покрытием (бетон): 17 - зона безопасности
(ширина не менее 2,5 м); 18 - участок переходной прямой; 19 - стандартное ледовое
поле для хоккея с шайбой; 20 - трибуны для зрителей; 21- неледовое покрытие (бетон).
Каждая дорожка включает две соревновательные полосы (дорожки) -
внутреннюю и внешнюю - и разминочную дорожку, примыкающую к
внутренней соревновательной дорожке. Размерные параметры всех
элементов кольцевой дорожки базируются на трех константах:
- радиус поворота внутренней границы соревновательной дорожки
составляет 26 м;
- ширина внутренней дорожки - 4 м;

126
- переходная прямая (где спортсмены меняются дорожками)
занимает всю длину прямого участка между двумя поворотами.
Ширина внешней соревновательной дорожки может составлять от 4
до 6 м. Ширина разминочной дорожки от 4 до 5 м.
Разметка двухполосной дорожки производится водорастворимой
краской с помощью соответствующих приспособлений. Границы дорожек,
стартовые, финишные и прочие линии принимаются шириной 5 см.
Расчетная длина пути конькобежца устанавливается исходя из того,
что спортсмен движется на расстоянии 0,5 м от внутренней границы своей
полосы, то есть расчетный радиус внутренней дорожки составляет 26,5 м,
внешней дорожки - 30,5 м.
По всему внешнему периметру 400-метровой дорожки с ледовым
покрытием предусматривается полоса (зона безопасности и техническая
зона) шириной 4-5 метров с твердым покрытием (например, бетон). Для
дорожек длиной 333,33 м зона безопасности может быть уменьшена до 2,5
м. Для обеспечения максимальной безопасности спортсменов, движущихся
с большими скоростями, по всей длине поворотов и не менее чем на 12 м
на прямых участках после окончания поворотов предусматривается
установка несдвигаемых защитных поролоновых матов (или иных
эластичных конструкций), способных существенно снизить или исключить
опасность травмирования упавшего спортсмена, толщиной не менее 21 см.
У изгибов и на расстоянии не менее 1 метра от них защита должна быть
лучшего качества. Высота защитных матов должна быть равной толщине
ограждений катка (рис. 70 а).

127
Рис. 70. Ограничительные барьеры ледовых дорожек:
1 - соломенные маты; 2 - металлическое ограждение; 3 - забор; 4 - свободная от
препятствий зона; 5 - нейтральная зона шириной не менее 2000 мм; 6 - фонарный
столб.
В сооружениях с 400-метровой дорожкой, предназначаемых для
соревнований международного уровня, не допускается устройство
выходов из вспомогательных помещений спортсменов или
обслуживающего персонала к месту проведения соревнований на отметке
ледового покрытия с внешней стороны кольцевой дорожки. Поэтому для
прохода от вспомогательных помещений во внутреннюю зону катка

128
необходимо устройство тоннелей. Целесообразно наличие двух тоннелей:
для спортсменов в районе старта на 500 м, для организаторов
соревнований и официальных лиц в районе главного финиша (рисунок 68
(15)).
Допускается устройство одного тоннеля с выходом в средней зоне
катка или со смещением к старту на 500 м.
Конькобежный спорт представляет собой вид спорта, где требуется
как можно быстрее пройти определѐнную дистанцию, проложенную на
ледовом стадионе. При этом дистанция в конькобежном спорте
представляет собой замкнутый круг.
Функционально-планировочная схема сооружений с конькобежной
дорожкой приведена на рис. 71.
Рис. 71. Функционально-планировочная схема сооружения с конькобежной дорожкой:
КД - конькобежная дорожка; 1 - трибуна для зрителей; 2 - входная группа,
вестибюль, фойе для зрителей, буфеты для зрителей; 3 - раздевальные для
спортсменов; 4 - помещение для пресс-центра; 5, 6 - ложи прессы и почетных
гостей; 7 - помещение для судей; 8 - помещение для обслуживания занимающихся
массовым катанием; 9 - помещения для инструктора и тренеров; 10 – помещение для
сушки одежды и обуви; 11 - медицинские помещения; 12 - массажная и баня сухого
пара; 13 - стоянка машин по уходу за льдом; 14 - бытовые помещения для рабочих; 15 -
хладоцентр; 16 - зал 36×18 м для учебно-тренировочной работы; 17 - зал с
тренажерами; 18 - администрация; 19 - буфет для спортсменов; 20 - помещение для
отдыха спортсменов; 21 - методический кабинет; 22 – вестибюль для спортсменов; 23 -
гардероб для спортсменов; 24 - буфет для спортсменов и сотрудников; 25 - технические
помещения; 26 - пожарный пост.
Хоккей с шайбой
Соревнования по хоккею с шайбой проводятся на белой ледяной
поверхности, называемой «хоккейной площадкой».
Максимальные размеры площадки: 61 м в длину и 30 м в ширину.
Минимальные размеры: 56 м в длину и 26 м в ширину.
На официальных соревнованиях размеры площадки должны быть 60-
61 м в длину и 29-30 м в ширину. Разметка площадки для хоккея дана на
рис. 72.

129
Рис. 72. Площадка для хоккея с шайбой
Углы площадки должны быть скруглены дугой окружности
радиусом от 7 м до 8,5 м.
Площадка должна быть окружена бортами из стекловолокна белого
цвета с системой ограждений из высокопрочного закалѐнного стекла или
из полиэтилена в соответствии с мировыми стандартами. Высота бортов
должна быть не менее чем 1,17 м и не более чем 1,22 м над уровнем
поверхности льда.
Поверхность борта, обращенная ко льду, должна быть гладкой и без
каких-либо изъянов, способных нанести травму игрокам. Защитные
экраны и приспособления для их крепления должны быть смонтированы
на наружной от игровой поверхности стороне борта. Все двери, дающие
доступ к ледяной поверхности, должны открываться во внешнюю сторону
от площадки.

130
Каждая хоккейная площадка должна быть оборудована двумя
одинаковыми скамейками, предназначенными для размещения на них
исключительно игроков в форме и официальных представителей обеих
команд. Скамейки должны быть установлены на одной и той же стороне от
игровой поверхности, непосредственно вдоль поля на значительном
расстоянии друг от друга, и располагаться в непосредственной близости от
раздевалок игроков.
Каждая арена с хоккейной площадкой оборудуется:
- сиреной или другими подходящими звуковыми устройствами,
используемыми судьѐй во время игры;
- табло с электронными часами для обеспечения зрителей, игроков и
судей необходимой информацией.
Табло должно показывать:
- название обеих команд;
- время игры в каждом периоде, отсчитываемое в минутах и
секундах, от 0,00 до 20,00;
- штрафное время, оставшееся отбывать, по крайней мере, двум
игрокам каждой команды, отсчитываемое от суммарных минут до 0;
- счѐт;
- время тайм-аута, отсчитываемое от 30 секунд до 0;
- время перерыва, отсчитываемое от 15 минут до 0. Позади каждых
ворот должны быть установлены фонари:
- красный фонарь должен включаться судьѐй за воротами при взятии
ворот;
- зеленый фонарь будет включаться автоматически электрическими
часами в случае остановки судьѐй времени игры и по окончании каждого
периода.
Фигурное катание
В соответствии с требованиями Международного Союза фигурного
катания (ISU) для соревнований и занятий по фигурному катанию
необходимо иметь площадку искусственного льда размером 60×30 м
(главная арена). Кроме того, необходимы помещения или отдельные
корпуса с площадками для тренировок.
В зданиях специализированных катков, предназначаемых для
фигурного катания (в том числе универсальных), рекомендуется
дополнительно предусматривать учебную ледовую площадку размером
30×20 для отработки отдельных элементов фигурного катания, зал
хореографии на 30 занимающихся 12×12 м и зал акробатики 30 (36)×18 м,
высота 8 м.
На катках, на которых будут проходить официальные
международные соревнования, следует дополнительно запланировать:
- зону проведения церемоний - рабочая площадь 20 м2
(всего 30 м2
);
- «задник» зоны проведения церемоний - рабочая площадь 36 м2
(всего 45 м2
);
- помещение для ведущих церемонии, хранения флагов и медалей (в
день церемонии) - 22 м2
;
- помещение для хранения призов - 12 м2
;
- площадка для флагштоков - 32 м2
.

131
В спортивно-зрелищных катках, в которых площадка для
выступлений на льду располагается поперѐк поля для хоккея, учебная
площадка для фигурного катания не предусматривается.
6.7. Устройство естественных и искусственных катков,
их эксплуатация
Каток — ровная ледяная поверхность для катания на коньках или
санках.
Катки делятся:
- по типу использования на: массовые и спортивные;
- по типу льда на: искусственные (лед приготовлен специальной
холодильной установкой и не тает при плюсовой температуре) и
естественные (на прудах, реках, озерах).
Спортивные катки, в свою очередь делятся на крытые и открытые.
Открытые ледовые спортивные комплексы используются, как
правило, по-разному в зимние и летние месяцы. Летом они могут
использоваться для катания на роликовых коньках. В то же время
существуют примеры круглогодичного использования открытых ледовых
полей, например высокогорный стадион «Медео» вблизи Алма-Аты,
Казахстан.
При проектировании открытых ледовых полей, исходя из
характерного их использования в зимние и летние месяцы, следует
формировать специальные зоны спортивного назначения,
вспомогательных служб и т.п.
Стремление к круглогодичному использованию ледовых полей
приводит обычно к сооружению дворцов спорта либо, в редких случаях,
покрытий над ареной.
Приступать к устройству катка на естественных водоемах можно,
когда толщина льда на водоеме достигает 10 см, а кататься разрешается
при толщине льда не менее 18 см. Рекомендуется основные работы по
заливке и подготовке льда производить в ночное время. Для ночной
работы на катке необходимо электрическое освещение не менее 30 л к,
освещенность конькобежной дорожки при тренировках – 50 лк.
При заливке катка на открытой площадке, основание следует
подготовить заранее: очистить поверхность земли от мусора и листвы,
ликвидировать неровности, подготовить инвентарь и приспособления для
заливки. При промерзшем грунте, в случае выпадения снега перед
заливкой, его сгребают к границам, укладывают в виде окаймляющего
каток валика высотой 45–50 см. Такой ледяной валик не дает воде стекать
с заливаемой поверхности. Отдельные (сравнительно глубокие)
неровности следует выровнять снегом и утрамбовать.
Начинать заливку катка нужно с создания (набрызгом) поверх снега
ледяной корки, чтобы вода не проникала в глубину слоя и не превратила
«подушку» в сплошной лед. Необходимо толщину льда постепенно
довести до 20–30 см (в зависимости от веса применяемых снегоуборочных
и заливочных машин), чтобы он не провалился под нагрузкой. Поэтому

132
для ускорения процесса таяния льда и оставшегося под ним снега поле
следует посыпать торфяной крошкой или золой.
Начинать заливку лучше после того, как грунт промерзнет на
глубину 5–6 см, при температуре от –4 до –8 °С. При тихой, ясной погоде
заливать нужно каждый раз всю площадь катка ровным слоем толщиной
0,5–0,6 см. Последующий полив можно производить лишь тогда, когда лед
после предыдущей поливки затвердел. В хорошую погоду при 4–5-кратной
поливке можно нарастить слой льда достаточный, чтобы начинать
кататься. В период эксплуатации катка заливку проводят по мере порчи
льда. Заливать каток можно водой из водопровода, колодца или водоема
или с помощью поливочных автомашин. Водопроводной водой заливать
удобнее всего при помощи шлангов (лучше резиновых) с наконечниками,
снабженными распылителем. Поливку ведут непрерывно, с
безостановочным перемещением падающей струи воды (веером), так как
иначе поверхность льда может оказаться неровной.
Каток необходимо регулярно расчищать от снега, «доливать» (для
выравнивания поверхности льда) и в необходимых случаях шлифовать лед,
так как он разрушается коньками и портится при изморози и оттепели.
Очистку катка от снега нужно начинать сразу по окончании
снегопада. При большом и длительном снегопаде очистку ведут во время
снегопада, используя автомашины (или колесные тракторы), снабженные
скребками и металлическими щетками. Небольшие катки можно очищать
вручную, металлическими или деревянными движками, обитыми снизу (по
кромке) металлической полосой. Чтобы площадь катка не уменьшалась за
счет сгребаемого снега, рекомендуется иметь рядом с катком свободную
зону (площадку), на которую можно было бы сдвигать убираемый с катка
снег.
Для получения наиболее ровной поверхности лед желательно
отшлифовать, предварительно поливая горячей водой. В особенности это
рекомендуется делать на беговых дорожках, площадках для хоккея и
фигурного катания. Сначала поверхность льда простругивают ледостругом
(можно навесным ножом на автомашине или на тракторе) или вручную –
широкими металлическими движками. Затем заливают и шлифуют лед при
помощи, например, прямоугольного ящика без дна (шлифовальное корыто)
длиной 2–3 м и шириной 0,6–0,8 м, изготовленного из 4–5-сантиметровых
досок. Снизу ребра ящика обивают (полукругом) резиной. Ящик
прицепляют к автомашине или к прицепу колесного трактора, на котором
устанавливают бочку с горячей водой. Бочку с ящиком соединяют
шлангом. При движении «корыта» вода подается по этому шлангу в ящик
и стекает к его задней стенке. Благодаря резиновой обивке вода
распределяется по поверхности льда ровным, тонким слоем. Для
получения достаточного давления на ящик укладывают груз или на него
становятся 2–3 заливщика.
Полировать лед можно и с помощью поливочной автомашины или
трактора с прицепной цистерной. В этом случае к распределительной
поливочной трубе (на всю ее ширину) прикрепляют плотную, без ворса
ткань. При движении машины (сначала со скоростью 4–6 км/ч, а затем
8–10 км/ч) ткань как бы заглаживает лед, равномерно распределяя воду
тонким слоем по его поверхности.

133
Конструктивную основу искусственных ледовых полей (арен,
площадок) составляют преимущественно трубные системы (рис.73), среди
которых выделяются три основных вида технологических плит:
- поле с высокопрочной бетонной охлаждающей плитой, полностью
пластиковая трубная система;
- поле с засыпкой из кварцевого песка или гранитной крошки,
полностью пластиковая трубная система;
- мобильная система из трубных матов, монтирующихся на любом
основании.
Охлаждающая плита включает полиэтиленовые трубы диаметром 25
мм с расстоянием между трубами 80-100 мм. Применяются
полиэтиленовые трубы со сроком службы не менее 50 лет, которые
позволяют использовать любые холодоносители, включая этиленгликоль и
хлорид кальция. Под охлаждающей плитой предусматривается
теплоизоляция от теплопритоков из грунта, выполняемая из
экструдированного пенополистирола и трубная система обогрева грунта
(защита от промерзания).
Рис. 73. Конструктивные схемы ледяных полей
1 - подпорная стенка; 2 - грунт; 3 - закладная деталь борта; 4 - хоккейный борт; 5 -
канал для отвода в канализацию; 6 - съемный щит; 7 - арматура диаметром 8 мм; 8 -
арматура диаметром 12 мм; 9 - конструкция пола зала.
Система ледовой арены состоит из 4 главных элементов:
- Одна или несколько холодильных установок (чиллер)
- Система труб для подключения матов ледовой арены к
холодильной установке.
- Система матов (трубок) основания ледовой арены.
- Хладагент (рефрижирант) – рабочая жидкость холодильной
установки.
Температурный режим ледового поля должен соответствовать
требованиям, предъявляемым условиями конкретного вида спортивных

134
соревнований. Для конькобежцев – это жесткий лед; для фигуристов –
более упругий и мягкий; для хоккеистов – прочный, устойчивый к
трещинам.
Требуемые свойства льда достигаются за счет поддержания
установленной для каждого вида соревнований температуры: так, для
скоростного бега на коньках – (–7) °С, для хоккея – (–5) °С, для фигурного
катания – (–4) °С
Силиконовый лѐд
Искусственное покрытие - силиконовый лѐд является дополнением к
традиционному ледовому покрытию. Благодаря очень низким
эксплуатационным расходам и высокой рентабельности силиконовый лѐд,
в основном, используется для коммерческих целей в торговых комплексах,
развлекательных центрах, спорткомплексах и т.п. То, что силиконовый лѐд
по техническим параметрам на 10% медленнее настоящего, делает его
идеальным покрытием для начинающих фигуристов и хоккеистов. Данное
качество льда вынуждает хоккеистов и фигуристов прикладывать немного
больше усилий в процессе тренировок, что положительно сказывается на
их физической подготовке. Силиконовый лѐд может быть применѐн для
следующих занятий:
- любительский хоккей (тренировки и матчи);
- полупрофессиональный хоккей (тренировки);
- фигурное катание (любительский уровень);
- кѐрлинг (любительский уровень);
- любительское катание.
Силиконовый лѐд собирается из панелей многослойной влагостойкой
высококачественной фанеры, покрытой с двух сторон скользким
полиэтиленовым слоем толщиной 5 мм каждая. Поверхность катка
обрабатывается жидким силиконом.
Габариты панелей - 122×122 см, толщина панелей - 36 мм, вес - 32
кг.
Для подготовки и дальнейшей эксплуатации поверхности
силиконового льда используют:
- шлифовальную машину, укомплектованную навесным пылесосом;
- отдельный пылесос для сбора с поверхности синтетического льда
пыли стружки, образовавшейся в процессе ежедневной эксплуатации;
- резиновый скребок для нанесения силикона на поверхность
«синтетического льда».
Рекомендуемая длина резинового скребка - 75 см.
Таблица 14.
Сравнительные характеристики традиционного и силиконового льда
Характеристики Традиционный лѐд Силиконовый лѐд
Основание Бетонное основание с каналами
для охлаждающей жидкости
Бетонное основание
Холодильные установки 2 холодильные установки с
периферийным оборудованием
Не требуется
Обслуживание 1-2 квалифицированных 1 уборщица на

135
техника на полный рабочий
день
2 часа в день
Уход за поверхностью Ежедневный и
квалифицированный
Минимальный
Тех. остановки катания для
обслуживания
Регулярные 1 раз в день
Специальное оборудование Заливочная машина
с водителем
Пылесос и
шлифовальная
машина, компрессор
Потребление воды 7600 литров в день Не требуется
Подогрев воды Регулярно и дорого Не требуется
Эксплуатационные расходы
(холодильные установки,
установки для осушения
воздуха. Без учѐта освещения)
Энергоснабжение не менее
1000 кВт/час в месяц
30 кг в месяц
закупка жидкого
силикона
360 кг силикона в
год
Ожидаемый срок
эксплуатации
10-15 лет 20-25 лет
Скольжение: 100 % 90%
после подготовки льда 85 % 90%
через 1 час катания, через
2 часа катания
80 % 90%
Коммерческое использование
времени
50-60 % 100%
Для трансформации спортивных площадей и защиты уже
имеющихся покрытий целесообразно применять универсальный
изолирующий композиционный материал покрытия типа Ice Comfort,
особенно в ледовых дворцах для трансформации ледового покрытия, без
его предварительной разморозки, в площадку для проведения выставок,
театрально-зрелищных мероприятий и увеличения количества мест для
зрителей.
Для хранения 1800 м покрытия ледового поля размером 30×60 м
следует предусмотреть помещение площадью 40 м2
.
.
Глава 7. СООРУЖЕНИЯ ДЛЯ ВОДНЫХ ВИДОВ СПОРТА
7.1. Общие характеристика и классификация сооружений для водных
видов спорта
Современный плавательный бассейн представляет собой сложную
систему, включающую функционально связанные между собой
строительные сооружения и технологические устройства. В зависимости
от назначения бассейна, типа и оборудования, он имеет вспомогательные
помещения и площади, обслуживающие основное сооружение – ванну с
водой. Плавательный бассейн может обеспечивать выполнение различных
спортивно-оздоровительных задач: обучение плаванию и прыжкам в воду,
оздоровительное купание, лечение больных, проведение соревнований.
Для обеспечения требований спортивно-оздоровительных мероприятий,
санитарных норм СанПиН 2.1.2.1188-03 предусматриваются специальные

136
установки для очистки, обеззараживания и подогрева воды, а также
устройства и оборудование вспомогательных помещений для
обслуживания посетителей (спортсменов, зрителей, купающихся).
Современные плавательные бассейны – ведомственные,
муниципальные (общественные), индивидуальные (частные) – различают
по назначению, строительным и конструктивным характеристикам, а
также по сантехническому оборудованию.
По назначению бассейны бывают спортивные, демонстрационные,
оздоровительные (купальные) и лечебные, а также комбинированные.
К спортивным бассейнам относятся: демонстрационные с трибунами
– для проведения соревнований по различным видам водного спорта
(скоростному плаванию, прыжкам в воду, фигурному плаванию, водному
поло и т. д.); учебно-тренировочные – для обучения различным видам
водного спорта, бассейны с искусственным течением, соревновательные
(полуолимпийские, олимпийские, для водного поло, прыжковые, для
рафтинга и соревнований по каноэ).
В спортивных бассейнах предусмотрен определенный состав
сооружений, оборудования, помещений и площадок, отвечающий
технологическим требованиям и графику движений посетителей.
Оздоровительные бассейны в зависимости от того, для каких
возрастных групп населения (взрослых или детей) они предназначены,
имеют различные состав помещений, сооружений, установок и
оборудования, эксплуатационные и технологические режимы, а также
графики движения посетителей.
В состав вспомогательных помещений и площадок могут входить
солярии, профилактории, площадки для игр, для учебных занятий и т. п.
Число, размеры и формы ванн произвольно варьируются.
В настоящее время, помимо сооружения самостоятельных бассейнов,
практикуется создание блока для оздоровительного воспитания детей.
Для оздоровительных бассейнов большое значение имеет строгое
соблюдение санитарных правил СанПиН 22.1.2.1188-03 и выполнение
графика движения посетителей независимо от того, в чьем ведении –
муниципальном или частном – находится данное сооружение.
Лечебно-оздоровительные (бытовые) бассейны строят при
санаториях и домах отдыха, в бальнеологических комплексах с
использованием лечебной воды (минеральной, морской). Лечебные
бассейны так же, как и оздоровительные (купальные), имеют ванны
произвольной формы и небольшой глубины. Они используются для отдыха
и проведения досуга.
Комбинированные бассейны представляют собой комплекс
сооружений, оборудования, вспомогательных помещений и площадок,
предназначенных для обслуживания спортсменов и различных
посетителей. В комбинированном бассейне сооружается несколько ванн
или отделений в одной большой ванне, имеющих различное назначение:
для учебной работы, купания взрослых, детей, для спортивной работы
(прыжки, плавание). Такие ванны или отделения обычно работают
изолированно друг от друга, имеют различные размеры, форму, оснащены
самостоятельным инвентарем, а также технологическим оборудованием по
водоподготовке.

137
По строительным и конструктивным характеристикам бассейны
различают следующим образом: по форме в плане – прямоугольные, круглые,
произвольной формы и размеров; по конструкции – на опорах, с опиранием на
грунт, полностью или частично крытые (зимние) и открытые (летние).
У крытых бассейнов ванна, как основное сооружение находится в
помещении и обычно эксплуатируется круглый год, за исключением
перерывов на профилактические работы. В них создают искусственный
климат с устройством отопления и вентиляции. Открытые бассейны чаще
бывают сезонного действия, но могут быть и круглогодичного с
устройством специального канала для выплыва из теплого помещения.
По санитарно-техническому устройству и оборудованию
бассейны различают в зависимости от того, как выполняются водный и
технологический режимы и какова характеристика системы
водоснабжения.
Водный режим предусматривает три варианта: оборотную систему
(рециркуляционный водообмен), проточную систему (проточный
водообмен) и наливную систему (водообмен с периодической сменой
воды).
Теплотехнический режим предусматривает подачу воды в ванны как
с подогревом (при помощи специальных устройств), так и без подогрева.
Системы водоснабжения бассейнов различают по способу забора
воды: из водопровода населенного пункта; из природных источников: рек,
озер, морей, подземных источников.
По способу циркуляции и фильтрации поверхностей воды
различают скиммерные бассейны, в которых вода с поверхности бассейна
забирается для фильтрации с помощью специального устройства –
скиммера (рис.74а); и переливные, в которых вода с поверхности бассейна
попадает сначала в переливные желоба, затем аккумулируется в
компенсационные емкости, а потом попадает в фильтровальную установку
(рис.74б).
рис.74а Технологическая схема плавательного бассейна скиммерного типа

138
рис.74б Технологическая схема плавательного бассейна переливного типа
По действующим нормам спортивные бассейны для плавания должны
строиться с ванной длиной 50 и 25 м, шириной 25, 21, 16, 11 м (бассейны с
ванной длиной 25 м сооружаются по согласованию с комитетом по
физической культуре и спорту). В таких бассейнах (при ширине дорожки
2,5 м с учетом уширения крайних дорожек не менее чем на 0,5 м) можно
оборудовать 10, 8, 6, 5 дорожек (менее 5 дорожек сооружать не
рекомендуется). Ширина дорожки для спортивного плавания принимается
равной 2,5 м. За крайними дорожками до стенок ванны предусматриваются
свободные полосы воды шириной по 0,5 м, или по 2,5 м в случаях
проведения олимпийских игр или чемпионатов мира.
Для проведения олимпийских игр предусматривается 8 дорожек, а
также ванны длиной 50 м, а для проведения чемпионатов мира по
плаванию - длиной 25 м. Ванны обеспечиваются сенсорными панелями
автоматически действующего оборудования на стартовой торцевой стенке
и на поворотном торце. Расстояние между осями соседних дорожек
должно быть не менее 2,5 м. Если ванны для спортивного плавания и для
прыжков находятся в одном помещении, то минимальное расстояние
между ними должно быть 5,0 м.
Пропускную способность бассейнов целесообразно рассматривать
дифференцированно, в зависимости от контингента занимающихся.
Пропускную способность ванн, попеременно используемых для
разного вида занятий, следует принимать по средним данным.
Минимальная глубина ванн для плавания – 1,2 м, а в глубокой части – в
зависимости от принятого уклона, но не менее 1,8 м; в бассейнах,
предназначенных для республиканских соревнований, минимальная
глубина ванн – 1,8 м. Длина таких бассейнов должна быть 50 м, так как
рекордные результаты засчитываются лишь на этой дистанции. При
съемных пластинах электрохронометражного устройства длина ванны
должна быть увеличена на толщину пластин.

139
7.2. Особенности строительства плавательных бассейнов
Основными сооружениями бассейнов всех типов являются ванны для
купания, учебно-тренировочных занятий и соревнований по плаванию,
прыжкам в воду и водному поло, конструкции которых должны
обеспечивать их надежность и высокие эксплуатационные качества.
Строительство бассейна предполагает решение ряда
технологических проблем:
 защита чаши от грунтовых вод;
 создание прочной, водонепроницаемой, железобетонной чаши;
 гидроизоляция «холодных» швов и закладных элементов;
 доводка чаши до точных геометрических размеров;
 гидроизоляция внутренней поверхности чаши;
 выполнение облицовочных работ;
 водостойкая затирка швов.
При определении места строительства бассейна всегда следует
ориентироваться на существующую сеть спортивных сооружений и
генеральный план развития города или поселка.
Существует много строительных материалов, которые могут быть
использованы при возведении чаши бассейна. Наиболее часто
используются три основные группы:
1)бассейны из бетона и твердых материалов (железобетонные,
торкрет-бетонные, а также кирпичные и из бетонных блоков
только для малых бассейнов);
2)бассейны из полуфабрикатов (металлические промышленного
изготовления, термопластиковые промышленного изготовления,
ПВХ промышленного производства);
3)бассейны промышленного изготовления (полистирольные
промышленного производства).
Бетон относится к одному из наиболее часто используемых
материалов в связи с тем, что он позволяет реализовать различные формы
конструкций и обеспечить механическую прочность и
водонепроницаемость при относительно невысокой стоимости.
Ванны из монолитного бетона и железобетона применяют
повсеместно. Для их изготовления используют жесткие смеси с низким
водоцементным отношением, что способствует экономии цемента,
уменьшению пористости и повышению водонепроницаемости бетона.
Все шире используется гидротехнический бетон, особенно для
открытых ванн на грунте, ибо он характеризуется повышенной
водостойкостью, водонепроницаемостью и морозостойкостью. По
водонепроницаемости он делится на четыре марки: В-2, В-4, В-6 и В-8.
Цифры соответствуют давлению воды – 0,2 (2), 0,4 (4), 0,6 (6) и 0,8 (8)
МПа (кгс/см
2
), которое он выдерживает. Для чаши бассейна достаточна
марка бетона В-2. Повысить качество бетона можно введением в него
специальных гидроизолирующих добавок и пластификаторов,
увеличивающих водонепроницаемость, морозостойкость, механическую
прочность и время жизни раствора.

140
Для обеспечения долговечности конструкции железобетонной чаши
бассейна нужна внешняя и внутренняя гидроизоляционная защита.
Внешняя гидроизоляция предназначена для предохранения бетона
от грунтовых вод. Она должна выдерживать давление почвы, не
повреждаться ледяными фрагментами при зимнем промерзании грунта, не
повреждаться мелким камнем или строительными инструментами при
обратной засыпке грунта вокруг бассейна.
Самый современный вид внешней защиты – это многослойная
полимерная гидроизоляция с пластиковой дренажной системой. Вначале
стенки бассейна обрабатывают эластичной мастикой. Потом покрывают
пластиковым дренажным листом с геотекстильным (негниющим)
фильтром. Грунтовые воды через дренажное полотно уходят в дренажную
трубу, опоясывающую периметр бассейна снизу. Также дренажное
полотно выполняет функцию дополнительного утеплителя.
Внутренняя гидроизоляция (рис. 75) предназначена для
предотвращения утечки воды из плавательного бассейна, для этого
необходимо произвести следующие виды работ:
 гидроизоляция закладных элементов;
 гидроизоляция трещин и швов бассейна;
 обмазочная гидроизоляция всей внутренней поверхности чаши
бассейна.
В настоящее время все чаще используют гидроизоляционные
материалы обмазочного типа, которые при высыхании образуют
эластичную мембрану.
Рис. 75. Конструктивная схема гидроизоляции
Данные материалы имеют цементную основу, необходимую
эластичность которой придают латексные пластификаторы. Гидроизоляция
на цементно-песчаной основе и сама бетонная чаша имеют

141
приблизительно одинаковый коэффициент термического расширения, что
уменьшает трение между этими материалами при изменении температуры.
Латексные добавки позволяют такой гидроизоляции хорошо
противостоять образованию трещин.
При необходимости латексную цементно-песчаную гидроизоляцию
можно дополнительно укрепить армирующей стеклотканевой сеткой.
Средняя толщина слоя покрытия, которая составляет 2–2,5 мм, что
практически не изменяет параметров чаши бассейна, а значит, не влияет на
точность расчетов нужного количества облицовочного материала.
Высокие требования предъявляют к прочности облицовки внутренних
поверхностей ванны; если эти требования не соблюдены, образуются
отколы и раковины, которые могут причинять травмы посетителям.
Поверхность стен ванны (торцевых обязательно, а продольных
желательно) на глубину не менее 1 м вниз от уровня воды и на 30 см вверх
должна быть строго вертикальной. Поверхность не должна быть
скользкой, иметь острые выступы, впадины или отверстия, которые могут
помешать отталкиванию пловца от стенки при повороте.
Способы отделки внутренних поверхностей ванн и меры по
обеспечению водонепроницаемости конструкции имеют важное значение для
долговечности и высоких эксплуатационных качеств ванн. Внутренние
поверхности ванн штукатурят цементным раствором с затиркой и
железнением или облицовывают керамической плиткой. Хорошими
качествами обладает торкрет-штукатурка. Также ванны облицовывают
рулонными материалами ПВХ толщиной до 4 мм, являющимися и
гидроизоляцией одновременно.
Для облицовки ванн открытых бассейнов следует применять
специализированную фарфоровую плитку или мозаику с высокими
показателями по морозоустойчивости и механической прочности.
Полимерные пленки наклеивают на внутреннюю поверхность стен и
дна ванны или крепят специальными дюбелями, которые пристреливают к
конструкции ванны. Полотнища гидроизоляции соединяют склеиванием
или сваркой.
7.3. Ванны бассейнов и их оборудование.
Основными элементами бассейнов всех типов являются ванны,
которые предназначены для купания, учебно-тренировочных занятий и
соревнований по плаванию, прыжкам в воду и водному поло, синхронному
плаванию и др.
Разнообразное назначение бассейнов предъявляет весьма различные
и порой взаимоисключающие требования к сооружению в целом и к его
основному элементу - ванне.
Выбор типа ванны или сочетания нескольких ванн в зависимости от
основного назначения бассейна во многом предопределяет как объемно-
планировочное построение, так и его эксплуатационную деятельность.
По характеру использования ванны бассейнов подразделяются на
специализированные и универсальные.

142
Специализированные ванны устраивают для прыжков в воду или для
плавания и водного поло; для взрослых и детей; для соревнований, учебно-
тренировочных занятий или купания.
Универсальные ванны предназначаются для всех или же нескольких
из перечисленных видов водного спорта.
По функциональному назначению ванны бассейнов подразделяются
на следующие виды:
а) плескательные - для приучения детей дошкольного возраста к
воде;
б) детские - для обучения детей младшего и среднего возраста;
в) учебные (переходные) - для обучения детей старшего возраста и
взрослых; для занятий детей младшего и среднего возраста при переходе
из детской в основную ванну; для плавания занимающихся в секциях ОФП
и группах здоровья старшего возраста;
г) для плавания;
д) для прыжков в воду;
е) универсальные (многоцелевые) - для плавания, прыжков в воду и
водного поло.
Типы ванн спортивных и учебно-тренировочных бассейнов разли-
чаются размерами, наличием устройств для прыжков в воду и их высотой
(табл.15).
Таблица 15
Классификация бассейнов
Вид бассейна.
Род занятий или
процедур
Размеры, м
Длина Ширина
Глубина
в мелкой части в глубокой части
Спортивные и плавательные бассейны
Спортивное
плавание
Синхронное,
оздоровительное
плавание
Водное поло
Прыжковый
бассейн**
25- 50
25
33,33
15 - 22,4
8,5 - 25
8,5 - 16
21
10,6 - 12,5
1,4
1,4
1,4
3,4 - 3,8
Исходя из уклона дна, не
менее 0,01, не более 0,045*.
1,8
Не менее 1,8
4,5 - 5,5
Бассейны для
обучения плаванию:
- детей -до 7 лет
- от 7 до 10 лет
- от 10 до 14 лет
- детей старше 14 лет
и взрослых
10 – 12,5
10 - 12,5
10 - 12,5
10 - 12,5
6
6
6
6
0,3
0,6
0,8
0,9
0,6
0,8
1,0
1,2
Купальные бассейны
Плескательный
Купальный
Ванна для купания,
занятий и игр в воде
Произвольной формы
и размеров
0,2
0,6
1,0
0,4
1,4
1,3
Контрастный
бассейн
Объем: не менее 2 м3,
не более 10 м3 1,1 1,4

143
Гидромассажная
ванна**
Объем: не менее 1,6 м3,
не более 4,0 м3 Не более 1,0
Терапевтические бассейны
Бассейн для
кинезиотерапии**
Бассейн для
ходьбы**
Лечебный**
Согласно медицинским показаниям и/или
реабилитационной направленности
Произвольной формы, длины и ширины
Согласно терапевтической направленности
1,4
0,4
1,4
* Для олимпийских игр и чемпионатов мира не менее 2,0 м.
** Особенности конструкции и /или условий эксплуатации (водоподготовки).
Плескательные ванны, предназначенные для приучения детей
дошкольного возраста к воде, устраиваются обычно в открытых бассейнах.
Форма ванны может быть произвольной, однако предпочтительных
круглая или овальная. Площадь зеркала воды составляет 20-40, а иногда и
75-100 м2
, глубина воды 0,1=0,5 м с понижением дна от периферии к
центру ванны.
Ванна может быть самостоятельным элементом среди парковой
зелени, или же входить в состав водно-спортивного комплекса с изоляцией
от бассейнов для взрослых. Рядом должны быть предусмотрены места для
родителей, наблюдающих за играми детей. Чтобы избежать вредного для
зрения отражения солнечных лучей, дно и стенки плескательной ванны
рекомендуется облицовывать шероховатыми терракотовыми плитками,
либо покрывать специальными синтетическими нескользкими составами.
Обязательно устройство постоянного обмена воды не менее двух раз в
сутки и подогрева ее в холодное время.
Детские ванны предназначены для обучения плаванию. Начальная
глубина воды должна быть такой, чтобы уровень воды доходил до груди
ребенка. Поэтому габариты ванн для различных возрастных групп детей
назначаются исходя из их антропометрических данных (табл.13).
По экономическим соображениям устройство разделенных детских
ванн по возрастных признакам, как правило, не представляется
возможным. Поэтому в крытых бассейнах рекомендуется устройство
одной общей ванны для занятий детей младшего (7-10 лет) и среднего (11-
14 лет) возрастов, а обучение старшеклассников и взрослых проводится в
основной ванне.
Для создания нормальных условий преподавтелям-тренерам
обходные дорожки по длинным сторонам ванны рекомендуется заглублять
на 0,7-0,8 м, чтобы им не приходилось наклоняться к находящимся в воде
детям.
Для входа детей в воду в мелкой части ванны устанавливаются ле-
стницы с высотой ступеней не более 10 см. Для более спокойного спуска
лестницы-стремянки иногда заменяются пологими бетонными лестницами
на всю ширину ванны, располагаемой в мелкой части вне основных
габаритов ванны. Желательно, чтобы детская ванна просматривалась из
помещения для ожидания взрослых (18-24 м2
) через витраж или
остекленную перегородку.
Учебные ванны открытых бассейнов для детей старшего возраста и
взрослых могут быть любой формы. Обычно их делают прямоугольными с

144
размера ми от 12,5x6 до 20х10 м. При произвольной форме ванны в ней
должен быть выделен прямоугольный участок длиной не менее 12,5 м для
организованных групповых занятий.
Оптимальная глубина воды и небольшие размеры весьма
привлекательны для посетителей старшего возраста, посещающих
бассейны в оздоровительных целях. Устройство учебной ванны
благотворно влияет на эксплуатационные возможности сооружения,
высвобождая основную ванну для занятий спортсменов. При размещении
учебной ванны в основном пролете длина ее лимитируется шириной
основной ванны. Так, при ширине основной ванны 21 м длина учебной - 20
м, при ширине основной ванны 16 м длина учебной - 15-16 м. В
зависимости от конструктивных габаритов зала ширина учебной ванны
принимается равной 6-10 м.
Ванны для плавания и водного поло - основной элемент
спортивного бассейна. Габариты ванн определяются условиями
соревнований. Длина ванны для регистрации мировых рекордов на
международных соревнованиях - 50 м. Для учебно-тренировочных занятий
приняты ванны длиной 25 и 33,3 м. Последние в настоящее время в нашей
стране не применяются - все виды плавательных соревнований проводятся
в 25 и 50-метровых ваннах.
Размер площадки, которая ограничена плавающими канатами, 30х20
м для мужчин, 25х17м - для женщин. Разноцветные буйки обозначают
воображаемые линии на площадке: красные - двухметровую зону у ворот,
белые - половину поля, желтые - 4-метровую, и зеленые - 7-метровую.
Красные специальные зоны расположены позади каждой площадки.
Размер ворот: длина - 3 м, высота - 90 см. Они также находятся на плаву.
(Приложение 4.)
При оборудовании ванн съемными пластинами хронометражных
устройств длина увеличивается на толщину пластины + допуск 3 см для
50-метровых и 1,5 см - для 25-метровых ванн.
Ширина ванны определяется количеством дорожек для плавания,
ширина которых в соответствии с Международными правилами равна 2,5
м (табл.14). Две крайние дорожки должны быть шире на 0,5 м для
волногашения и стока загрязненной воды к переливным лоткам корытцам.
50-метровые ванны, где, как правило, проводятся крупные соревнования,
рассчитываются на восемь дорожек общей шириной 21 м (2,5 х 8 + 0,5 х 2).
Ванны длиной 25 м проектируются на три дорожки (общая ширина
8,5 м), четыре (11 м) и шесть дорожек (16 м). Наиболее употребительными
для проведения массовых соревнований являются ванны на четыре и шесть
дорожек.
Следует помнить, что дорожка шириной 2,5 м необходима только
для тренировок высококвалифицированных пловцов и проведения
Для увеличения пропускной способности при использовании ванн в
оздоровительных целях ширина дорожек может быть уменьшена до 1,6-2 м
перевеской разделительных поплавков, для чего предусматривают
дополнительные ниши. Увеличение пропускной способности необходимо
учитывать при расчете помещений обслуживания, особенно раздевальных.

145
Ванны для прыжков в воду. Основное требование к ним - соблюде-
ние условий безопасности спортсменов в полете, при погружении и выходе
из ванны. Обеспечивается это строго регламентированным
Международными правилами взаиморасположением вышек и трамплинов
в плане и по вертикали, а также назначением глубины воды в зависимости
от высоты и типа прыжковых устройств (рис. 76). В бассейнах,
рассчитанных на крупные соревнования, все размеры принимаются по
верхнему пределу. Платформы на высоте 10; 5 и 1 м могут
устанавливаться на одной вертикальной оси, на высоте 7; 5 и 3 м - по
бокам от основной вертикали. Часто каждая платформа располагается на
обособленной оси.
Рис. 76. Устройство для прыжков в воду.
Специализированная прыжковая ванна рассчитывается, как правило,
на один полный комплект прыжковых устройств, состоящий из вышек с
платформами на высоте 10; 7,5; 5; 3 и 1 м и двух пар трамплинов на высоте
3 и 1 м. Минимальные параметры прыжковой ванны 17,4x16,4 м, а высота
зала в месте установки вышек 13,4 м от уровня воды до низа выступающих
конструкций потолка. Для проведения в прыжковой ванне занятий по
плаванию или разминок перед соревнованиями ее зачастую увеличивают
до 25 м. Вышки и трамплины для занятий и соревнований по прыжкам в
воду оборудуют по требованиям СНиП 2.08.02-89.
Форма ванн. Как отмечалось выше, специализированные ванны
устраивают для прыжков в воду или для плавания и водного поло, для
взрослых или детей, для соревнований, купания или учебно-
тренировочных занятий. Универсальными называют ванны,

146
предназначенные для всех или нескольких из перечисленных видов
водного спорта.
Стенки ванны, между которыми находится дистанция для
спортивного плавания, должны быть строго вертикальны и параллельны
друг другу.
Форму продольного профиля ванн в учебно-тренировочных и
демонстрационных бассейнах определяют с учетом требующихся глубины
и уклона дна. Они должны быть удобны и безопасны для посетителей и
обеспечивать возможность спуска воды.
Минимальный уклон дна ванны для спуска воды – 0,01–0,02 (лучше
0,02). Если глубина воды принята менее 1,8 м, уклон должен быть
удобным для посетителей, чтобы можно было стоять или ходить по дну
(но не более 0,05). Короткие переходные участки от глубины 1,8 м к
меньшей могут иметь крутизну до i = 0,05–0,1.
Профили специализированных ванн без прыжковых устройств
показаны на (рис. 77). Величины l1 и l2 определяют в зависимости от
величины l3. Стрелкой на рисунке условно показано направление стока
воды (если вода стекает в другую сторону, то в этом же направлении будет
увеличиваться и глубина ванны h2). Если нет возможности оборудовать
несколько специализированных ванн различного назначения,
рекомендуется сооружать универсальные ванны, пригодные для учебно-
тренировочных занятий и соревнований по плаванию, водному поло и
прыжкам в воду.
а б
в
Рис. 77. Продольные профили ванн для тренировок и соревнований:
а, б – ванны без прыжковых устройств; в – ванна с прыжковыми устройствами;
h1 – глубина ванны (1,80 м и для соревнований республиканского масштаба, и выше;
1,20 м для соревнования ниже республиканского масштаба);
l1 и l2 определяются в зависимости от величин l3, h4 и h1; h3, l3 и l4
В бассейнах многоцелевого назначения сооружают ванны с
опускающимся дном (рис. 78). Они пригодны для прыжков в воду, для
занятий с начинающими и для детей.

147
Подвижное дно ванны сооружают из железобетона или металла.
Подъем и опускание дна осуществляется гидравлическими домкратами
при помощи выдвигающихся металлических опор.
Рис. 78. Подвижное дно ванны: 1 – поднимающаяся платформа;
2 – вертикальный шток гидравлического подъемника; 3 – уровень воды; 4 – переходная
платформа с катком и шарниром; 5 – дно ванны; 6 – каток; 7 – шарнир;
8 – упругая накладка; 9 – сальник
Универсальные ванны размером 50  21–25 м при глубине 1,8 м
обеспечивают наилучшие условия для пловцов-разрядников, соревнований
по плаванию и водному поло, но непригодны для занятий с детьми и
взрослыми, не умеющими плавать. Ванны такого размера обязательны для
демонстрационных бассейнов.
В учебно-тренировочных бассейнах тоже желательно иметь такие
ванны, если в них сооружают ванны и других типов. Особенно важно
иметь в каждом бассейне специализированную ванну для детей.
Ванны длиной менее 25 м и шириной менее 8,0 м можно исполь-
зовать только для учебных целей или в качестве специализированных
ванн, предназначенных для детей младшего возраста, для разминки перед
соревнованиями, обучения начинающих и прыжков в воду.
Количество ванн определяют в зависимости от типа и класса учебно-
тренировочных бассейнов с целью обеспечить наилучшие условия для
занятий посетителям различного возрастного состава и спортивной
квалификации. Поэтому в бассейнах массового пользования желательно
иметь ванны для плавания и водного поло, для детей и прыжков в воду.
Оборудование бассейнов. В открытых бассейнах подъемники и
верхние площадки защищают стенками от действия ветра и непогоды.
Подъемники на вышке применяют различной конструкции. На-
пример, в открытом бассейне в Неаполе используется простейший
подъемник в виде непрерывных цепей Галя (рис. 79).

148
Рис. 79. Простейший подъемник: 1 – непрерывная цепь; 2 – кожух,
закрывающий цепь; 3 – поперечные перекладины; 4 – поручни
Спортсмен, желающий подняться на верхнюю площадку, становится
на горизонтальную перекладину, соединяющую две непрерывные цепи, а
руками держится за такую же перекладину, расположенную выше.
Применяют подъемники с кабинами и лебедкой или с выдвижным
поршнем, как это было сделано в Олимпийском бассейне в Мехико.
Горки для скатывания в воду и другие аттракционы сооружают в
купальных бассейнах.
Стартовые тумбы размерами в плане 0,5  0,5 м устраивают в
торцовой части ванны. Высота края тумбы над уровнем воды должна быть
0,65–0,75 м. Тумбы оборудуют уступом для удобства подъема спортсменов
на них и поручнями для старта плавания на спине. Площадку тумбы
делают с уклоном 10° в сторону воды. На современных стартовых тумбах
имеются автоматические устройства для фиксации старта и финиша. В
зарубежной практике используют также съемные стартовые тумбы (рис.
80).
Рис. 80. Стартовая съемная тумба: 1 – ступенька для входа на тумбу,
2 – поручни для старта при плавании на спине
Лампы подводного освещения и смотровые окна располагают в
специальных нишах и проемах в стенках ванны бассейна на уровне воды
(рис. 81).

149
Рис. 81. Подводный прожектор: 1 – ниша прожектора; 2 – лампа прожектора
Переливные желоба устраивают для слива верхних слоев
загрязненной воды, поддержания постоянного уровня воды в ванне, а
также для гашения волн. Бортики переливных желобов используют как
поручни при выполнении упражнений около стенок ванны (рис. 82).
Рис. 82. Стартовая тумба в сочетании с горизонтальным переливным
желобом: 1 – платформа стартовой тумбы; 2 – поручни для старта при плавании на
спине; 3 – стальной щит с перфорированной поверхностью;
4 – слив воды; 5 – решетка; 6 – ступенька для выхода на старт
В ваннах из бетона нижнюю кромку бортика и переливного желоба
армируют. Иногда бортики и желоба облицовывают фасонной керамикой
или закрепляют их накладками из нержавеющей стали.
Внутренняя полость переливного желоба должна иметь форму и
отделки поверхности, удобные для чистки и мойки. Ее облицовывают
плиткой или штукатурят цементным раствором с железнением.
Выступающие углы внутренней полости закругляют. Желобу придают
уклон к сливным отверстиям.
Типы переливных желобов выбирают с учетом их качеств. Так,
переливной желоб с приподнятой частью обходной дорожки обеспечивает
лучшие санитарно-гигиенические условия при мойке обходных дорожек,

150
чем плоских, но это решение неудобно в эксплуатации при малой ширине
обходных дорожек. Плоские переливные желоба, обеспечивающие
наилучшие условия гашения волн, широко используют в бассейнах для
подготовки пловцов высшей квалификации и для соревнований. Особенно
эффективна дорожка без защитного бортика, но при этом необходимо
увеличивать ширину ее на 0,3–0,6 м. Кроме того, при горизонтальных
переливных желобах необходимо точно рассчитывать пропускную
способность спускных устройств во избежание затопления обходных
дорожек. Горизонтальные переливные желоба неудобны для проведения
учебно-тренировочных занятий, с плаванием поперек ванны, поэтому в
учебных бассейнах устраивать их нецелесообразно.
Входы в ванны учебно-спортивных и демонстрационных бассейнов
делают обычно в виде вертикальных лестниц-стремянок в нишах,
расположенных в продольных стенах (рис. 83).
Лестницы доводят до дна ванн, это удобно при их уборке и мойке.
Иногда входы делают в виде пологих лестниц, расположенных в
специальных нишах.
а б
Рис. 83. Лестницы для входа в ванну: а – металлическая лестница;
б – лестница с железобетонными ступенями
В ванне длиной 25 м устраивают не менее двух лестниц, а в ванне
длиной 50 м – не менее трех.
Особенно необходимо удобно размещать лестницы в ваннах с
прыжковыми устройствами, так как спортсмены во время тренировок
делают по 100 прыжков и более, и поэтому нежелательны излишние
затраты времени и энергии на переходы из ванны к прыжковому
устройству. Целесообразно устраивать дополнительные съемные лестницы
или ступени вдоль всего бортика ванны под группой прыжковых
устройств.
Уступы для отдыха и упражнений учащихся устраивают в
продольных стенах ванн на 120 см ниже уровня воды. Ширина уступа – 15
см. Он должен быть нескользким и не иметь острых граней.

151
Закладные детали в ваннах бассейнов необходимы для крепления
спортивного оборудования: для плавающих линий разделения зеркала
воды на отдельные дорожки, для обозначения границ поля при игре в
водное поло и установки мяча в центре поля, для крепления специальных
тренажеров и др. (рис. 84).
Рис. 84. Размещение закладных устройств и разметка ванны для
спортивного плавания: 1 – гнездо под стойку для шнура повторного старта;
2 – гнездо под стойку для шнура с сигнальными флажками; 3 – крюк для крепления
разделительных поплавков для разметки дорожек; 4 – разметка осей дорожек на
торцевых стенках; 5 – разметка осей дорожек на дне ванны
Для фиксации плавающих линий, обозначающих дорожки для
пловцов, в небольших нишах торцовых, а иногда и продольных стен ванн
закладывают крючья или гнезда, в которые помещают головки креплений.
Плавающие линии, разделяющие поверхность воды в бассейне на
дорожки шириной 2,50–3,0 м, делают обычно из прочных капроновых
тросов, продеваемых через отверстия в пластмассовых поплавках с
волногасительными устройствами. На концах троса закрепляют резиновые
или металлические амортизаторы для натяжения дорожки и крепления
тросов к стенке бассейна.
Чтобы ускорить установку плавающих линий, обозначающих
дорожки, применяют барабаны и т. п.
Для хранения убранных дорожек применяют стеллажи и другие
устройства, расположенные в помещениях под торцовыми обходными
дорожками или за ними, например, под постоянным помостом для
награждения спортсменов.
Объемно-планировочные решения. Крытые бассейны - бассейны,
расположенные в помещении. Строительство крытого бассейна возможно
в любом помещении, будь то основная постройка, либо подвал дома или
пристройка к основному зданию, это может быть и отдельно построенное
под бассейн помещение.
Огромным преимуществом крытого бассейна является возможность
его круглогодичного использования.

152
Форму и размеры основных залов крытых бассейнов определяют в
зависимости от количества, размеров и расположения ванн, прыжковых
устройств и трибун.
В основном зале располагают обычно от одной до трѐх ванн (одна
универсальная – для плавания и водного поло, и две специализированные –
для прыжков в воду и для детей младшего возраста).
Наиболее экономичные решения получаются тогда, когда ванны
размещают по продольной оси зала. В этом случае величину пролета
принимают равной ширине ванны плюс удвоенная ширина продольных
обходных дорожек, равная 3,0 м, а ширина ванны зависит от размеров и
количества отдельных дорожек для пловцов.
Высоту зала принимают в зависимости от назначения бассейна,
расположения и вместимости трибун. Для ванн, рассчитанных на игру в
водное поло (см. приложение 3), высота зала желательна не менее 1/3 длины
поля. Высота зала над детскими ваннами достаточна 3,0 м, а над обходными
дорожками – 2,0 м. Высоту зала можно принимать постоянной; в этом
случае она должна быть равна максимальному из приведенных выше
значений. Залы же переменной высоты значительно экономят внутренний
их объѐм.
Залы для подготовительных занятий по требованиям нормативных
должны иметь площадь, равную 20–55 % площади зеркала воды в ванне.
Размеры залов уточняют с учетом назначения бассейна состава смены
занимающихся, положения оборудования.
В большинстве случаев, по экономическим соображениям, в
бассейне устраивают один зал для подготовительных занятий. В таком зале
целесообразно предусмотреть свободное пространство для спортивных игр
и упражнений с убирающимся или настенным оборудованием и выделить
небольшой участок для установки стационарных тренажѐров.
Вследствие высокой влажности воздуха в залах бассейна при расчете
ограждающих конструкций на конденсат нужно учесть самые
неблагоприятные условия эксплуатации и предусматривать вентиляцию
(рис. 85). Кроме того, необходимо предусмотреть особые меры против
проникания паров в толщу конструкций (слои пароизоляции в покрытии,
паронепроницаемая полимерная окраска потолка и др.).
Влияние повышенной влажности воздуха следует учитывать при
выборе материалов для ограждающих конструкций основных залов
крытых бассейнов. Так, применять дерево для конструкций залов
допустимо лишь при полной гарантии от возможности конденсата и
использовании противогнилостных пропиток; необходимо также
предусмотреть хорошие условия для вентиляции деревянных конструкций.

153
а б
Рис. 85. Деталь вентилируемого покрытия и отапливаемого пола:
а – вентилируемое покрытие; б – отапливаемый пол; 1 – слой гравия; 2 – рубероид 4
слоя; 3 – цементная стяжка 15 мм; 4 – асбестоцементные волнистые листы; 5 –
минераловатные плиты; 6 – керамзитобетон; 7 – пароизоляция (3 слоя рубероида); 8 –
несущие плиты покрытия; 9 – керамическая плитка на растворе; 10 – бетон 50 мм; 11 –
гидроизоляция под армированной сеткой цементной стяжки; 12 – гравийно-песчаная
смесь с трубами d = 25 мм (толщина с учетом уклона труб для спуска воды); 13 –
цементная стяжка 30 мм; 14 – шлакобетон 150 мм
Для поддержания нормальной температуры поверхностей пола, стен
и встроенных скамеек в основном зале бассейна в толще этих конструкций
прокладывают трубы отопления.
Функционально-технологические требования к температурно-
влажностному режиму помещений крытых бассейнов. Особый
температурно-влажностный режим их может вызвать простудные
заболевания у занимающихся, которые, выходя из воды или душей,
подвергаются резким перепадам температур, а иногда и потокам холодного
воздуха. Положение усугубляется тем, что если в залах ванн температура
должна быть +25°, в раздевальных +23°, то в залах подготовительных
занятий и вестибюлях она соответственно +18° и +20°. В связи с этим
необходимо обеспечить прямые и кратчайшие связи, без переходов по
лестницам между раздевальными, душевыми, обходными дорожками ванн,
залами подготовительных занятий, комплексами реабилитации и
помещениями медицинского обслуживания. Кроме того, расположение
приборов вентиляции и скорость движения воздушных потоков следует
рассчитать с учетом отмеченных требований.
При проектировании функциональных связей между отдельными
группами помещений нужно учитывать общие требования к бассейнам, а
также особенности, характерные для сооружений активного отдыха,
демонстрационных и учебно-тренировочных (рис. 86). Кроме того,
необходимо учитывать особый состав помещений и функциональные связи
между ними в зависимости от назначения бассейна – для тренировки
квалифицированных пловцов или для массовых занятий и обучения
плаванию.

154
а б
Рис. 86. Схема функциональных связей между помещениями крытых
бассейнов: а – бассейн для тренировки пловцов-разрядников и подготовки
спортсменов высшей квалификации; б – бассейн для обучения плаванию с
сокращенным составом помещений; 1 – вестибюль; 1а – кассы; 1б – регистратура; 1в –
гардероб; 1г – туалеты; 1д – буфет; 1е – помещения для отдыха; 2 – раздевальные; 3 –
душевые и санитарные узлы; 4 – ванна (ванны); 5 – зал (залы) для подготовительных
занятий; 6 – технические помещения; 7 – инвентарные и склады; 8 – комплекс
медицинского обслуживания (врач); 9 – администрация. 10 – тренеры; 11 –
обслуживающий персонал; 12 – научные сотрудники;13 – инженерно-технический
персонал; 14 – конференц-зал с кинобудкой;15 – помещения для теоретических
занятий; 16 – лаборатории; 17 – компьютерный зал;
18 – комплекс реабилитации; 19 – озелененная территория; 20 – плоскостные
сооружения; 21 – комплекс обслуживания; 22 – хозяйственный двор
В связи с тем, что пловцы, овладевающие высотами спортивного
мастерства, тренируются до трѐх раз в день с очень большими
физиологическими и психологическими нагрузками, в бассейне кроме
обычного состава вспомогательных помещений предусматривают
комплексы для реабилитации организма (сауны, ванны с водой различной
температуры, помещения гидро- и физиотерапевтических процедур, для
различных видов массажа, барокамеры и др.), комплексы помещений для
проведения научных наблюдений (подводные и надводные съѐмки с
немедленной обработкой и просмотром результатов, исследования
методами функциональной диагностики, сбора и немедленного анализа
проб крови, выдыхаемого воздуха и др.), а также помещения для
обслуживания спортсменов (сушильные, простирочные, гладильные,
косметические и др.).
Бассейны для подготовки спортсменов высшей квалификации
сооружают, как правило, по индивидуальным проектам на базах, где
проводятся тренировки сборных команд, при школах спортивного
мастерства, для проведения Олимпийских игр и др.
Основными вариантами планировки залов бассейнов являются
симметричное или асимметричное расположение подсобных помещений
относительно основного зала с одной, двух, трех или четырех сторон.

155
При одно-, двух- и трехстороннем расположении подсобных
помещений создаются благоприятные условия для обеспечения
естественного освещения основного зала бассейна, можно удобно связать
основной зал бассейна с внешним пространством и прилегающими
территориями с помощью раздвижных стен или дверных проѐмов,
соединяющих зал с прилегающими территориями.
На рис. 87 показан план бассейна для учебно-тренировочных занятий
и соревнований с четырехсторонним расположением подсобных
помещений на трех уровнях. Положительным в этом решении является
чѐткое распределение помещений различного назначения по этажам и
строгое соблюдение поточности обслуживания физкультурников. Войдя
через общий входной узел, они разделяются на потоки мужчин и женщин,
которые при посещении подсобных помещений обходят главный зал с
двух сторон и затем объединяются в зале подготовительных занятий.
В крытых бассейнах с несколькими ваннами принято располагать
ванны различного назначения и подсобные помещения на разных этажах.
В зданиях бассейнов с трибунами для освещения помещений в
подтрибунном пространстве нередко предусматривают внутренние
озеленѐнные дворики, солярии. Внутренние дворики, расположенные
смежно с основными входами, можно использовать для стоянок
индивидуальных автомашин, мотоциклов и велосипедов физкультурников,
обслуживающего персонала.
Рис. 87 Бассейн с четырѐхсторонним расположением подсобных помещений
в трех уровнях: 1 – поток физкультурников; 1а – поток зрителей;
2 – регистратура; 2а – помещение для обслуживающего персонала; 3 – учебная часть; 4
– помещения для тренеров; 5 – раздевальные; 6 – санитарные узлы;
7 – души; 8 – зал подготовительных занятий; 9 – ванна; 10 – кабинет врача;
11 – помещения администрации; 12 – комната отдыха; 13 – трибуны; 14 – вышка; 15 –
запасной выход; 16 – буфет; 17 – балкон; 18 – радиорубка; 19 – санитарные узлы для
зрителей; 20 – технические помещения; 21 – ванна для детей; 22 – смотровой коридор

156
Открытые бассейны - бассейны расположенные на открытом
воздухе. Уличные бассейны имеет одну особенность – при
неблагоприятных погодных условиях и зимой использовать их вряд ли
удастся. Открытый бассейн полноценно способен функционировать не
более четырех месяцев в году. Финансовый вопрос, при строительстве
открытого бассейна тоже играем немаловажную роль. Строительство
обходится несколько дешевле закрытого бассейна.
Особенности открытых бассейнов заключаются в том, что ванны,
трибуны и павильоны с подсобными помещениями могут размещаться в
отдельных сооружениях, свободно расположенных на местности. В
открытых бассейнах необходимо предусматривать особые меры против
занесения загрязнений в ванны. С этой целью устраивают искусственные
покрытия территории бассейна, а также предусматривают обмывочные
устройства перед входом в ванну (души, ванночки для ног и т. п.).
Обходные дорожки вокруг ванны делают с твѐрдым покрытием,
удобным для мойки. Такие же твѐрдые покрытия (бетон,
противоскользящая плитка по жѐсткому основанию и др.) можно
применять для тренировочных площадок на суше и дорожек от раздевалок
к площадкам, душевым и ваннам.
Свободные условия планировки открытых бассейнов позволяют
чѐтко разделить территорию бассейна на специализированные зоны для
учебных занятий или купания, для взрослых или детей, занятий плаванием
и прыжков в воду, активного отдыха и др.
Под консольным свесом нижних рядов трибун предусмотрены места
для спортсменов, откуда хорошо виден ход соревнований. Они отделены
от обходной дорожки ванны глухой зелѐной изгородью высотой 1 м, в
которой имеются проходы с ванночками для мытья ног. Обходная дорожка
и все участки, примыкающие к ней, покрыты керамической плиткой. В
верхней части подтрибунного пространства расположены подсобные
помещения для зрителей, а в нижней – для участников.
В генеральном плане бассейна удачно сочетаются свободная
планировка (школа плавания) с регулярной (учебно-тренировочная зона) с
использованием естественных условий участка, выделенного для
строительства (рис. 88).
Ванны учебно-тренировочных и демонстрационных бассейнов
имеют обычную прямоугольную форму. Вместе с тем наличие свободного
пространства, не связанного пролетами, позволяет применять ванны разно-
образной формы и расположения.
Открытые бассейны круглогодичного действия (с подогревом воды)
эксплуатируют зимой и летом. Их особенностью является наличие
выплывов, соединяющих теплые раздевальные с открытыми ваннами.
Опыт показал, что московские бассейны с выплывами можно
эксплуатировать зимой при температуре наружного воздуха ниже –20°,
если температура воды в ванне поддерживается не ниже +28°.

157
А
б
Рис. 88. Открытые бассейны (планы): а – «Москва»; б – в г. Фестервальд; 1 –
отделения для купания; 2 – отделение для спортивного плавания и водного поло; 3 –
отделение для прыжков в воду; 4 – детские бассейны; 5 – павильоны с раздевальными,
душевыми, буфетами и др.; 6 – выплывы
Зимой бассейны этого типа можно использовать только для купания
и учебно-тренировочных занятий по плаванию, занятия же по прыжкам в
воду невозможны из-за низких температур воздуха, а водному поло
мешает пар, образующийся над поверхностью воды. По этим причинам
зимой нельзя проводить соревнования в бассейнах в присутствии зрителей.
Ванны таких бассейнов сооружают с учетом требований к открытым
бассейнам, подсобные же помещения должны отвечать требованиям кры-
тых, т.е. для обслуживания физкультурников до и после пользования
ванной предусматривают отапливаемые помещения.
Выплывы оборудуют из душевых или общих помещений для занятий
на суше. Для уменьшения длины выплывов эти помещения следует
размещать на небольшом расстоянии от ванны (2–3 м).
Форма, размеры и расположение выплывов в бассейнах,
эксплуатирующихся зимой, должны обеспечивать необходимые удобства для
посетителей.

158
Ширина выплывов рекомендуется в пределах 2–2,25 м. Можно
делать выплывы и шириной 1,2–1,8 м, но в этом случае посетителям
приходится не выплывать, а выходить по дну выплыва. Глубина воды в
выплыве для взрослых должна быть 0,9–1 м, для детей 0,5–0,6 м.
Любые конструкции над выплывом желательно размещать не ниже
чем 0,6–0,8 м над уровнем воды в нем.
Для защиты раздевальных от проникания снаружи холодного
воздуха на уровне воды поперек выплывов устраивают гибкие или жѐсткие
преграды. Гибкие преграды в виде занавесей делают из резины или других
материалов, а жѐсткие – из стеклоблоков или прозрачных пластиков.
Комплексы крытых и открытых бассейнов (рис. 89) обеспечивают
наилучшие условия для занимающихся и возможность для эффективного
использования подсобных помещений и технического оборудования
(очистка и подогрев воды и т. п.) зимой и летом. Удачными примерами
таких решений являются также Дворец водного спорта в Москве, комплекс
крытого и открытых бассейнов в Минске.
а
б
Рис. 89. Комплекс крытого и открытых бассейнов в Минске (арх.
О. Ладыгина, инж. И. Зыбицер): а – общий вид; б – разрез; 1 – крытый бассейн с
тремя ваннами; 2 – выплыв; 3 – ванна для «моржей»; 4 – ванна для купания; 5 –
отделение для умеющих плавать
7.4. Эксплуатация и уход за бассейнами
При проектировании бассейнов во многом определяющим направ-
лением является экономика эксплуатации их. Следует помнить, что
технико-экономическая оценка проектов без учета эксплуатационной
деятельности таит в себе опасность одностороннего и ошибочного выбора
типа бассейна - сооружения со сложными и дорогостоящими формами
эксплуатации.
Как известно, все бассейны - открытые и крытые - в основном ис-
пользуются для плавания, при этом удельный вес занятий пловцов

159
составляет 94% рабочего времени бассейна. Занятия по прыжкам в воду
проводятся в ограниченном числе бассейнов, в половине действующих из
них имеющиеся прыжковые устройства вообще не используются. В
основном прыгуны в воду сосредотачиваются в крытых бассейнах со
специализированными или 50-метровыми универсальными ваннами.
Если сравнить режимы работы крытых и открытых бассейнов по
времени использования в течение дня, то оказывается, что они мало
различаются. Большинство бассейнов работает в среднем по 16-17 часов в
день. Детские ванны обычно используются 12-13 часов в сутки. В течение
года около 85% крытых бассейнов работает более 250 дней, а половина
бассейнов даже более 275 дней. 22-25 дней занимают праздничные и
санитарные дни для очистки ванны и полной смены воды. Остальное время
занимает ежегодный текущий ремонт. Открытые бассейны во П-Ш
климатических районах из-за морозных дней используются еще меньше -
более 250 дней работают лишь 60% бассейнов. Таким образом, в целом
бассейны эксплуатируются недостаточно интенсивно.
Затраты бассейнов складываются в основном из заработной платы,
которая составляет 47% в крытых и 43% - в открытых, и содержания
сооружения, куда входят расходы на коммунальные услуги (табл.16).
Таблица 16.
Затраты на техническое содержание бассейнов
Затраты Крытые бассейны Открытые бассейны
в % к
содержанию
в % к общей
сумме
расходов
в % к
содержанию
в % к общей
сумме
расходов
Теплоснабжение 57 15,9 64,8 24,4
Водоснабжение 19,2 5,4 20 7,5
Электроснабжение 23,6 6,7 15,2 5,7
Итого 100 28 100 37,6
На стоимости содержания заметно сказывается наличие в бассейне
прыжковых устройств. Если принять за 100% стоимость 1 м2
воды и
бассейне без прыжковых устройств, то в бассейнах с 5-метровой вышкой
она составляет 122%, а с 10-метровой вышкой - 134%. На содержание
детской ванны расходы не превышают 1-1,5% от общих затрат
Важнейшими факторами, определяющими экономическую
эффективность бассейнов, являются уровень рентабельности - отношение
суммы годовой прибыли к общей стоимости строительства, а также срок
окупаемости. По этим показателям крытые и открытые бассейны обладают
заметными преимуществами: средний уровень рентабельности открытых
бассейнов в 2,4-4,2 раза выше крытых, крупные бассейны в 2-2,2 раза
рентабельнее мелких, срок окупаемости открытых бассейнов в 2,5 раза
меньше, чем крытых.

160
Практика эксплуатации бассейнов показала, что прыжковые уст-
ройства отрицательно сказываются на экономической их эффективности,
особенно крытых с 25-метровыми ваннами, что подтверждается
неоправданностью их массового строительства. Наиболее экономичны
бассейны с ваннами только для плавания, а в некоторых случаях - с
прыжковыми устройствами пониженной высоты.
Несомненными преимуществами - повышенной комфортностью
занятий, экономической устойчивостью эксплуатации обладают крупные
бассейны. Любое расширение бассейна добавлением специализированных
ванн значительно улучшает функциональную и хозяйственную
деятельность сооружения.
Особое внимание следует обращать на детские ванны, способству-
ющие всестороннему улучшению эксплуатации бассейнов. Наличие их
позволяет улучшить организацию занятий, повысить условия безопасности
при обучении плаванию, при минимальных затратах возможно построить
нормальный режим работы. Поэтому каждый бассейн должен иметь одну
или несколько детских ванн в своей структуре.
По равномерности загрузки в течение года, стоимости содержания и
ряду других показателей эксплуатация открытых бассейнов значительно
эффективнее крытых. Кроме того, выше также их рентабельность, меньше
срок окупаемости и ниже плата за пользование. Однако, в нашей стране
бассейны всех типов и размеров, как правило, выполняют и спортивные, и
оздоровительные функции. Кроме того, большинство из них расположено
в районах с продолжительной и холодной зимой. Поэтому ошибочным
следует считать мнение о преимущественном строительстве открытых
бассейнов. Практика показала, что наиболее целесообразным является
создание экономичных комплексных бассейнов и превращение
существующих в комплексные путем пристройки открытых или крытых
ванн.
Комплексные бассейны являются высокорентабельными
сооружениями, в которых строгая регламентация и стабильность режимов
ранты позволяют создать оптимальные условия эксплуатации, отвечающие
интересам всех групп занимающихся.
Для обеспечения нормальных условий для занимающихся в
бассейнax необходимо осуществлять целый комплекс мероприятий по
уходу, особенно за ваннами, как главными элементами в системе
Как уже отмечалось выше, к качеству воды в бассейнах предъявля-
ются очень высокие требования. Это, в первую очередь, обеззараживание -
вода должна быть чистой и прозрачной, без всякого вкуса и запаха и
соответствовать питьевой воде, т.е. быть абсолютно безвредной для
занимающихся.
Обеззараживание воды хлором или хлорсодержащими препаратами
производится такими дозами, чтобы после полного окисления
органических веществ в воде оставался избыток хлора, так называемый
остаточный хлор. Остаточный хлор может присутствовать в воде в виде
свободного или связанного активного хлора. Процесс хлорирования воды
протекает неравномерно: содержание остаточного хлора возрастает с
увеличением дозы вводимого хлора до количества, необходимого для

161
окисления всех имеющихся в воде органических веществ. При дальнейшем
увеличении дозы вводимого хлора концентрация остаточного хлора падает
до минимума, при котором в воде исчезают привкусы и запахи (особенно
хлорфенольные), а после этого дальнейшее увеличение дозы хлора
приводит к пропорциональному увеличению концентрации свободного
активного остаточного хлора. В период хлорирования до точки изменения
концентрации остаточного хлора (точки перелома кривой) активный хлор
расходуется на образование моно- и дихлораминов.
Если вода бассейна имеет рН = 7,2, то в ней присутствует около 60%
активного хлора в виде хлорноватистой кислоты НОСl, а с увеличением
рН количество НОСl уменьшается. При рН = 8,5 HOCl содержится всего
около 10%. Поэтому обеззараживающий эффект при рН = 7,2
приблизительно в 6 раз больше, чем при рН = 8,5. Верхним пределом
следует считать рН = 7,8. При рН > 7,8 снижается бактерицидное
воздействие хлора, увеличиваются мутность и цветность, становится
возможным обрастание труб и фильтров. Для сохранения бактерицидного
эффекта хлора в воде в этом случае приходится увеличивать
концентрацию хлора, что приводит к раздражению слизистой оболочки
глаз и носа. Нижним пределом следует считать рН = 7,2. Дальнейшее
снижение рН ведет к усилению окислительных процессов, способствует
возникновению коррозии, а при дальнейшем увеличении концентрации
остаточного хлора - к раздражению слизистой оболочки глаз.
Озонирование воды. Озон представляет собой аллотропическую
модификацию кислорода. При нормальной температуре он
самопроизвольно диссоциирует, особенно в воде. С повышением
температуры воды распад озона увеличивается. Озон применяется не
только для обеззараживания воды, но и для улучшения ее физических и
органолептических свойств — обесцвечивания и дезодорации. Озоном
уничтожаются бактерии, споры, вирусы и разрушаются органические
вещества, растворенные в воде. Озон более эффективен, чем хлор, при
уничтожении спор и разрушении плотных оболочек одноклеточных
микроорганизмов, микроводорослей и простейших. Снижение цветности
воды при озонировании возрастает с повышением значения рН.
Применение озона эффективно также для устранения из воды железа и
марганца, при этом растворимые соли преобразуются в нерастворимые,
легко задерживаемые фильтрованием.
Вода, обработанная озоном, приобретает красивую голубую окраску,
а растворенные в воде минеральные вещества не изменяют своего состава.
Озон не влияет на природные свойства воды, а избыток его в воде не
ухудшает ее качества. Озон получают из предварительно очищенного и
осушенного воздуха, пропуская его между электродами при действии
электроразряда переменного тока высокого напряжения. Смешивание
воды с озонированным воздухом производят в эмульсаторе (смесителе).
Дозу озона в плавательных бассейнах выбирают в зависимости от режима
работы системы водообмена; она колеблется от 0,2 до 2 мг/л.
Продолжительность контакта воды с озоном ограничивается 1—5 мин.
По сравнению с хлорированием озонирование имеет ряд
преимуществ: а) озон получают на месте; б) озон не вызывает раздражения
слизистой оболочки глаз и носа даже при избыточном его содержании в

162
воде. Однако озонированию присущи и существенные недостатки:
большие затраты на оборудование и эксплуатацию; быстрое улетучивание
озона из воды; малая предельно допустимая концентрация озона в воздухе
(0,1 мг/м3
).
Бактерицидное облучение воды. Обеззараживание воды
ультрафиолетовыми лучами, имеющими наибольший бактерицидный
эффект в спектре с длиной волны 200—300 нм, является чисто физическим
(безреагентным) методом. Бактерицидные лучи изменяют внутреннюю
структуру микроорганизмов и уничтожают все виды бактерий, в том числе
споровые и хлороустойчивые формы. При таком обеззараживании не
изменяются вкусовые и химические свойства воды. Обработка воды
бактерицидными лучами проводится значительно быстрее, чем
реагентами. Однако эффект обеззараживания бактерицидными лучами
снижается при увеличении мутности воды.
Обеззараживание воды бактерицидными лучами, имеет
существенный недостаток. Если при озонировании еще наблюдается
небольшое остаточное последействие (до 5 мин), то при бактерицидном
облучении вода, прошедшая обработку, не обладает бактерицидными
свойствами и не способна уничтожать вновь вносимые бактериальные
загрязнения. Бактерицидное облучение как метод обеззараживания воды
для бассейнов можно применять только в комбинации с другим методом
обеззараживания, обладающим "остаточным последействием".
Обеззараживание воды ионами серебра и меди. Бактерицидное
действие серебра и меди основано на переходе его в ионное состояние и
взаимодействие с плазмой микроорганизмов, приводящей к их гибели
вследствие нарушения метаболизма (обмена веществ).
Применение брома для обеззараживания воды. Бром очень
эффективен против всех патогенных бактерий и водорослей, и в отличие
от хлора, не вызывает раздражений слизистой оболочки глаз. Особенно
оправдано применение брома в горячих ваннах (термальные ванны, спа),
поскольку в горячей воде хлор не устойчив.
В воде должно постоянно находиться достаточное количество
активных дезинфектирующих средств. Кроме того, вода должна проходить
механическую и химическую обработку, причем процессы эти
осуществляются до поступления воды в насосные.
Следует отметить, что в виду большой посещаемости учебных бас-
сейнов и непрерывного изменения состава занимающихся, вода в них
загрязняется довольно быстро, поэтому необходимо предусмотреть
ускоренный обмен (до 2 часов во время пользования бассейном). В каждом
бассейне должны быть приборы, с помощью которых в любой момент
можно определить содержание хлора в воде и ее щелочность. Так как
излишняя концентрация хлора в воде вредна для людей, поэтому
рекомендуется применять комбинированную систему обеззараживания
воды ультрафиолетовыми лучами - так называемое бактерицидное
обеззараживание и др.
Важным компонентом в улучшении качества воды является ее аэ-
рация, осуществляемая в специальном смесительном резервуаре, в
который снизу поступает сжатый воздух, а сверху - вода, распыляемая
специальными соплами.

163
Качество бассейновой воды должно отвечать требованиям табл.17
Таблица 17
Показатели качества воды в ваннах бассейнов
Показатели
Для бассейнов
спортивных оздоровительных
Прозрачность* не менее 4,5 м не менее глубины ванны
Мутность, мг/л 0,2–0,3 1,5–2 (2)**
Цветность, град. 2–3 3–5 (20)
Запах, вкус, балл 1–2 1–3
Окисляемость, мг/л 2–3 3–4
Водородный показатель, рН 7,2–7,8 6,5–8
Концентрация, мг/л:
хлориды 5–7 10–15 (200)
аммиак 0–0,02 0,05
алюминий 0,5 0,5
остаточный фтор 0,7–1,5 0,7–1,5
медь 1 1
железо 0,3–0,5 0,3–0,5
Яйца гельминтов, шт/м3
1 1 в (50 л – 0)
Общий счет бактерий, шт/мл 100 1000
Коли-титр, мл 333 100
БПК, мл О2/л 2 2–4
Остаточная концентрация, мг/л:
хлор 0,3–0,5 0,5–0,7 (0,5)
бром 1,2 1,2 (0,8–1,5)
озон 0,1–0,3 0,1–0,3 (0,1)
Нитриты, мг/л следы следы
* Должен быть виден белый диск диаметром 150 мм с черными линиями
толщиной 10 мм.
** В скобках – значение по СанПиН 2.1.2.568-96.
Примечание. В воде бассейна не должно также быть: в 100 мл –
колиформных бактерий, колифагов, стафилококков, а также не должно быть в 1 л
– синегнойных палочек и возбудителей инфекционных заболеваний, цистлямблий
– в 50 мл.
Обязателен подогрев воды в крытых бассейнах, в открытых - подо-
грев применяется не всегда, хотя он значительно продлевает сезон
пользования бассейном. Осуществляется подогрев при помощи проточного
нагревателя, в котором подогреваемая вода омывает трубопроводы с
теплоносителем - горячей водой или паром.
Температуру воды в ванне бассейна необходимо поддерживать по
рекомендациям СанПиН 2.1.2.568-96 «Гигиенические требования к
устройству, эксплуатации и качеству воды плавательных бассейнов». Она

164
должна быть для взрослых 24–26 С, а для детей – 30 С; в открытых
бассейнах летом –27 С; зимой – 28 С; для обучающихся плавать – 28 С.
Специалисты рекомендуют следующую температуру воды: для
спортивных бассейнов – 26–29 С в крытых и 25 С в открытых, а для
купально-оздоровительных соответственно 28–30 С в крытых и до 27 С в
открытых.
Показатели качества воздуха в водной зоне аквапарка должны
соответствовать требованиям таблицы 18.
Таблица 18
Показатели качества воздуха
Показатель Ед. изм. Норматив
Хлороформ Мг/м3 Не более 0,05
Хлор Мг/м3 Не более0,1
Температура о
С выше темп. воды бассейна
наибольшей площади на 1
о
С
Влажность относительная % Не более 65
Подвижность м/с Не более 0,2
Для залов плавательного бассейна, раздевален, помещений с
технологическим оборудованием, складов химреагентов необходимо
предусматривать самостоятельные системы приточной и вытяжной
вентиляции в соответствии со строительными нормами и правилами.
Освещенность поверхности воды бассейнов должна соответствовать
требованиям санитарных правил к естественному, искусственному и
совмещенному освещению жилых и общественных зданий.
Кроме рабочего освещения должно быть обеспечено автономное
аварийное освещение, обеспечивающее освещенность поверхности воды
не менее 5 лк.
Уровень звука в водной зоне аквапарка не должен превышать 82
дБА.
Ежедневная уборка должна проводиться в конце рабочего дня.
Ежедневной дезинфекции подлежат помещения санузлов, душевых,
раздевальни, полы водной зоны аквапарка, дверные ручки и поручни,
инвентарь аквапарка (скамейки, лежаки, и др.).
Дезинсекционные и дератизационные мероприятия должны
проводиться специализированными службами на основании разовых
заявок или договоров в соответствии с санитарными правилами.
Для бассейнов со сменой воды санитарная обработка должна
включать механическую очистку и обработку ванны бассейна
дезинфицирующими препаратами.
Персонал, находящийся в водной зоне плавательного бассейна
(медработники, спасатели, и пр.), должен проходить медицинские осмотры
при поступлении на работу и периодически в соответствии с действующим

165
законодательством. Результаты медицинского освидетельствования
должны фиксироваться в медицинских книжках, которые должны
находиться у администрации.
Администрация плавательного бассейна должна обеспечить
персонал спецодеждой и средствами индивидуальной защиты при работе с
химреагентами и оборудованием.
Производственный контроль.
Организацию и проведение производственного контроля
осуществляют юридические лица и индивидуальные предприниматели,
эксплуатирующие аквапарк.
Производственный контроль включает:
1. лабораторный контроль за качеством бассейновой воды, воздуха,
освещенности и уровнем шума в водной зоне;
2. контроль за соблюдением технологического регламента
водоподготовки;
3. организацию медицинских осмотров персонала с получением
личных медицинских книжек;
4. профессиональную и гигиеническую подготовку и аттестацию
персонала;
5. контроль за наличием санитарно-эпидемиологических заключений и
иных документов, подтверждающих безопасность используемых
материалов и реагентов;
6. своевременное информирование территориальных органов и
учреждений, осуществляющих государственный санитарно-
эпидемиологический надзор об авариях и нарушениях технологических
процессов, создающих неблагоприятную санитарно-эпидемическую
ситуацию;
7. контроль за соблюдением правил по охране и гигиене труда
обслуживающего персонала;
8. контроль за выполнением санитарно-противоэпидемических
(профилактических) мероприятий и соблюдением настоящих санитарных
правил;
9. разработку и реализацию мероприятий, направленных на устранение
выявленных нарушений.
Производственный контроль проводится по программе, имеющей
заключение территориального центра государственного санитарно-
эпидемиологического надзора.
Лабораторный контроль за качеством бассейновой воды проводится
в соответствии с согласованной программой с учетом требований табл.19.
Таблица 19.
Рекомендуемая кратность проведения производственного контроля
Показатель Частота контроля
Бассейновая вода
Мутность 1 раз в рабочие часы

166
Цветность
Запах
Температура
Водородный показатель Перед началом работы и
далее каждые 4 часаОстаточный связанный хлор
Остаточных свободный хлор
Озон (при озонировании)
Перманганатная окисляемость 1 раз в месяц
Хлороформ
Формальдегид (при озонировании)
Азот аммонийный
Общее микробное число (ОМЧ) 1 раз в неделю
Общие колиформные бактерии (ОКБ)
Термотолерантные колиформные бактерии (ТКБ)
Колифаги
Золотистый стафилококк(Staphylococcus aureus)
Возбудители кишечных инфекций При неудовлетварительных
анализах на ОМЧ, ОКБ и/или
ТКБ
Синегнойная палочка (Pseudomonas aeruginosa)
Цисты лямблий
Яйца и лечинки гельминтов
Легионелла (Legionella pheumophilia)
Воздух водной зоны
Хлороформ При концентрации
хлороформа в воде более 0,2
мг/л
Хлор
Температура 1 раз в рабочие часы
Влажность относительная
Воздухообмен Перед открытием и после
ремонта/замены
вентиляционного
оборудования и т.п.
Прочие показатели
Освещенность поверхности воды Перед открытием и после
ремонта/замены
осветительного,
вентиляционного
оборудования и т.п.
После внесения изменений в технологический регламент
водоподготовки, появлении жалоб посетителей, проведения ремонтных
работ должны быть проведены внеочередные анализы качества
бассейновой воды.
Отбор проб бассейновой воды на анализ производится в
соответствии с программой. При площади зеркала воды бассейна более 50
м2
отбор проб должен производиться не менее чем в 2 точках бассейна (в
мелкой и глубокой частях) на глубине 20-30 см от поверхности воды.
При отсутствии в спортивном сооружении производственной
лаборатории, лабораторный контроль может проводиться с привлечением
лабораторий, аккредитованных в установленном порядке.
При получении неудовлетворительных анализов по
микробиологическим и/или паразитологическим показателям
администрация бассейна должна провести дополнительные мероприятия

167
по улучшению качества воды с последующим повторным проведением
анализов.
При повторных неудовлетворительных анализах по
микробиологическим и/или паразитологическим показателям
администрация бассейна должна провести полную смену воды в бассейне с
механической чисткой ванны, удалением слизи и донного осадка,
дезинфекцией ванны, фильтров и др. и последующим проведением
анализов.
В случае неудовлетворительных анализов после принятых мер
бассейн подлежит закрытию до выявления причин и устранения источника
загрязнения. Открытие бассейна осуществляется по получении заключения
территориального центра государственного санитарно-
эпидемиологического надзора о соответствии качества бассейновой воды
требованиям СанПиН 2.1.2.568-96 «Гигиенические требования к
устройству, эксплуатации и качеству воды плавательных бассейнов».
Для оценки эффективности текущей уборки и дезинфекции
помещений и инвентаря должны проводиться не реже 1 раза в 3 месяца
микробиологические и паразитологические анализы смывов на
присутствие общих колиформных бактерий, стафилокков и
обсемененность яйцами гельминтов.
Смывы берутся с поручней, скамеек в раздевальнях, пола в душевой,
ручек дверей санузлов, инвентаря спортивного сооружения - лежаков,
кругов, матов, и т.д. При получении неудовлетворительных анализов
смывов по микробиологическим или паразитологическим показателям
администрация аквапарка должна провести дополнительные мероприятия
по дезинфекции помещений и инвентаря с последующим повторным
взятием анализов.
В случаях обнаружения возбудителей кишечных паразитарных
заболеваний в воде и в смывах с поверхностей, администрация аквапарка
должна провести анализы на присутствие патогенных бактерий, яиц
гельминтов и цист кишечных простейших у обслуживающего персонала.
Перечень и частота анализов могут быть изменены в зависимости от
условий эксплуатации существующих ванн бассейнов по согласованию с
территориальным центром государственного санитарно-
эпидемиологического надзора.
Результаты производственного контроля должны передаваться в
территориальный центр государственного санитарно-эпидемиологического
надзора не реже 1 раза в месяц. В случае несоответствия качества
бассейновой воды требованиям СанПиН 2.1.2.568-96 «Гигиенические
требования к устройству, эксплуатации и качеству воды плавательных
бассейнов» результаты должны передаваться немедленно.

168
Глава 8. ВСПОМОГАТЕЛЬНЫЕ ПОМЕЩЕНИЯ И
СООРУЖЕНИЯ ДЛЯ ЗРИТЕЛЕЙ
8.1. Общая характеристика вспомогательных помещений
Каждое спортивное сооружение должно предоставить помещения для
участников проводимых мероприятий, но количество и тип размещения,
которые необходимы, меняются очень интенсивно: состязания по футболу
или регби, возможно, будут нуждаться в размещении только для двух
команд (включая запасных игроков), а также представителей этих команд.
Тогда как главные международные состязания по легкой атлетике могут
привлечь до тысяч участников.
Вероятно, будет невозможно обеспечить достаточные площади на
постоянной основе в таком масштабе, и решение может быть в том, чтобы
частично положиться на временное размещение для крупномасштабных
событий.
В случае «домашней команды» большая часть комплексного размещения
сконцентрируется на их требованиях, поскольку они будут использовать
эти помещения на регулярной основе для тренировок. Если спортивным
сооружением владеет более одной команды, тогда необходимо решить,
могут ли команды делить комплексы между собой или иметь полностью
отдельный набор помещений, предоставленных для каждой команды.
Такое обычно имеет место там, где привлекаются основные спортивные
клубы, хотя некоторое разделение тренировочного оборудования может
быть возможным.
Раздевалки для резидентной команды являются индивидуальными
областями. Это их «дом», помещение, в которое немного людей могут
получить доступ. Мы рекомендуем, чтобы проектирование, как и в случае
индивидуального дома, вплотную велось с участием представителей
резидентной команды, используя их рекомендации относительно проекта,
расположения и характера помещений. Если спортивное сооружение
должно также использоваться для концертов и других целей, это должно
быть принято во внимание.
Местоположение комплексов в структуре спортивного сооружения.
Доступ к внешней стороне
Должен быть прямой доступ между раздевалками игроков и сервисным
подъездом снаружи. Этот маршрут будет использоваться тренерами,
сопровождающими команды в спортивный комплекс и из него, а также
санитарными машинами.
Сервисные подъезды должны предоставлять доступ к входу для команд
игроков, а также к спортивной площадке таким образом, чтобы санитарные
машины могли быстро и легко достигнуть травмированных игроков.
Доступ к спортивной площадке

169
Необходимо обеспечить прямой защищенный доступ между раздевалками
игроков и игровым полем. В случаях, когда игроки и рефери могут быть
подвержены нападению толпы, требования безопасности являются очень
строгими. Футбольные матчи в странах с устоявшимися традициями
командного фанатизма зачастую попадают в эту категорию. Ниже описаны
в общих чертах рекомендации относительно данного вопроса.
В случае новых стадионов для проведения Чемпионатов мира или
европейских финалов Чемпионата, ФИФА/УЕФА (FIFА/UEFA)
рекомендуют следующее:
– в идеале, от каждой из командных раздевалок и раздевалок рефери
должны быть свои собственные коридоры для доступа к игровому полю,
которые могут соединиться около входа в игровую зону.
Входная область, через которую игроки и рефери попадают в игровую
зону, в идеале расположенная на центральной оси и на той же самой
стороне, где расположены VIP-боксы, трибуны для прессы и
административные офисы, должна быть защищена посредством
несгораемого телескопического туннеля, простирающегося до области
игры достаточно далеко, чтобы предотвратить риски ранения участников
состязания, вызванные брошенными зрителями предметами.
Такие телескопические туннели должны иметь возможность раздвигаться
или задвигаться достаточно быстро, чтобы их возможно было
использовать во время состязаний, когда игроки входят или покидают
игровую зону, не создавая помехи для обзора во время игры.
Альтернативный вход в область игры может быть осуществлен
посредством подземного туннеля, выход из которого также расположен на
безопасном расстоянии от зрителей.
В пределах этих коридоров или туннелей безопасности не должно быть
доступов к игрокам для СМИ и общественности.
Местоположение
Размещение игроков (занимающихся) и представителей команд должно
быть организовано на уровне игрового поля, чтобы обеспечить легкий и
прямой доступ к области игры. Планировочная схема размещения
помещений в структуре спортивного сооружения показана на рис. 11 гл.2,
а их взаимосвязь относительно игроков и рефери представлена на рис. 90.

170
Рис. 90. Схема взаимосвязей различных помещений
для игроков и рефери (на примере футбольного стадиона)
Помещения для занимающихся
Помещения, описанные ниже, должны быть непосредственно связаны с
областью СМИ и административными офисами команды, а также, если
возможно, с помещениями директора или председателя команды. Если эти
помещения не могут быть расположены на уровне земли, как
рекомендуется выше, они должны обслуживаться лифтом.
Размеры коридоров и дверей должны быть достаточно широкими, потому
что они будут заполняться в дни состязаний: 1,2 м – минимальная ширина,
предпочтительная – 1,5 м. Существенным фактором является хорошая
вентиляция для предотвращения конденсации, а также отопление и/или
система кондиционирования в раздевалках в зависимости от местного
климата и сезона игры.
Вся область должна быть безопасной с точки зрения
несанкционированного входа, недоступной для общественности и СМИ, а
также иметь прямой защищенный доступ к игровому полю, как описано
выше.
Отделка должна быть надежной и легко очищаться. Современные
материалы из нескользкого пластмассового покрытия и практичные
ковровые покрытия идеальны для раздевалок.
Раздевалки для занимающихся
В зависимости от назначения физкультурно-спортивного сооружения по
видам занятий предусматриваются в основном три вида раздевальных:

171
 общие раздевальные (раздельные для мужчин и женщин) с
хранением домашней одежды в гардеробной с обслуживанием. Они
предназначены для спортсменов, занимающихся всеми видами
спорта, кроме командных спортивных игр (рис. 91а);
 общие раздевальные (раздельные для мужчин и женщин) с
хранением одежды в помещениях раздевальных (в закрытых
шкафах); (рис. 91б);
 командные (командно-групповые) раздевальные с хранением одежды
в помещениях раздевальных. Они предназначены для мужских и
женских команд по спортивным играм или для физкультурно-
оздоровительных групп (рис. 92 а,б).
а
* *
* *
б
Рис. 91. Структурная схема раздевальных для занимающихся всеми видами
спорта (кроме командных)
а) С хранением домашней одежды в гардеробной с обслуживанием. б) С хранением
домашней одежды в помещении раздевальной (в шкафах).
Примечание: На сооружениях, предназначенных для видов спорта, которыми
занимаются только мужчины или женщины, может предусматриваться одна
раздевальная с соотношением мест для переодевания и хранения домашней одежды (в
шкафах) 1:2.
*
Уборная
Душевая
Раздевальная
мужская
(женская)
мужская
(женская)
Гардеробная домашней
одежды
с обслуживанием
1: 2
Раздевальная мужская
(женская)
(женская)
Уборная
Душевая
1:3 1:3
Уборная
Душевая
(женская)
1:2

172
*
а) С хранением одежды в помещениях раздевальной открытым способом или в шкафах
с численным соотношением мест для хранения одежды и для переодевания 1:1
Примечание: 1.На каждое основное сооружение для соревнований должны
предусматриваться четыре помещения раздевальных.
2.Каждая раздевальная может использоваться поочередно для мужских и женских ко-
манд, занимающихся не в смежных сменах.
*
*
б) С хранением домашней одежды в помещении раздевальной в закрытых шкафах
Примечания: 1.Применяется при наличии только двух помещений раздевальных на
каждое основное сооружение.
2. Может использоваться в смежных сменах только для занимающихся
одного и того же пола.
- помещения для переодевания, хранения домашней одежды и
личной гигиены занимающихся;
- место проведения занятий или соревнований;
- соотношение числа мест для переодевания и мест хранения одежды;
- связь между помещениями;
- вход (выход) в уличной одежде;
- вход (выход) в спортивной одежде к месту занятий;
* - при занятиях на открытых сооружениях раздевальные могут иметь
один общий вход (выход) для спортсменов в домашней и спортивной одежде.
Рис. 92. Структурная схема раздевальных для команд по видами спорта
Помещения для переодевания, хранения домашней (повседневной) одежды
и личной гигиены занимающихся оборудуются необходимой мебелью
(скамьи для сидения, шкафы для одежды, вешалки), санитарно-
техническими приборами и устройствами (душевые сетки, унитазы,
умывальники, мойки для ног).
Выбор планировочной схемы устройства помещений для переодевания,
личной гигиены и способов хранения домашней одежды занимающихся
зависит от характера видов занятий и организации использования
сооружения (объекта).
Гардеробные, или раздевалки в специализированных спортивных
сооружениях по видам спорта, должны быть созданы для каждой
Уборная
Душевая
1:1
1:2

173
домашней команды, а также необходим, по крайней мере, один набор
помещений для команд гостей. Каждая раздевалка должна содержать
шкафчики, многоместную скамейку и иметь место для каждого
индивидуального игрока (включая запасных). Каждый индивидуальный
шкафчик имеет размеры в среднем от 600 мм до 900 мм в ширину и, по
крайней мере, 1200 мм в глубину. В случае требований ФИФА,
необходимо 20 таких мест. Требования для регби будут очень схожи.
Скамьи должны быть разработаны так, чтобы одежда могла остаться сухой
и в хорошем состоянии.
В последнем случае шкафы для одежды могут отсутствовать (одежда
размещается на крючках, вешалках), а команда или группа получает
возможность находиться в раздевальной довольно длительное время,
потребное для личной гигиены, получения указаний от тренера или
инструктора и для отдыха. Данный вариант планировочной организации,
естественно, приводит к наибольшему «расходу» строительного объема, но
повышает комфортность условий пребывания в помещении и исключает
необходимость наличия дежурного в раздевальной (рис. 93).
В соответствии с нормативными документами обеспечения стадионов для
основных игр, рекомендуется четыре отдельных раздевалки для команд.
Рис. 93. Раздевалка для игроков стадиона «Сан-Сиро», Милан, Италия
К вспомогательным помещениям также относятся: помещения входной
группы (гардероб, вестибюль); помещения питания; инструкторские;
помещения методического назначения; помещения медицинского
назначения; помещения сопутствующих видов обслуживания (игровые,
помещения культурно-досугового назначения, бытового обслуживания);
помещения административно-хозяйственного назначения и бытового
обслуживания персонала; технические помещения.
Перечень и расчетные показатели помещений вспомогательного
назначения для обслуживания присутствующих на физкультурно-
спортивных сооружениях приводятся в таблице 21.

174
Таблица 21.
Состав и расчетные показатели вспомогательных
и обслуживающих помещений*
Помещения Расчетные показатели
Примечания, дополнительные
требования
Вестибюль
0,5 м2
на каждую единицу ЕПС*
мест для занятий
В зимний период используется для
обогрева участников массового
катания (коньки, лыжи)
Гардеробная верхней
одежды
0,1 м2
на одно место (не менее
10). Численность мест - 200 %
ЕПС*
На небольших комплексах для
физкультурно-спортивных занятий
допускается не предусматривать
Кассовые кабины
2,5 м2
на одну кабину.
Численность кабин принимается
по заданию на проектирование
-
Кассовый вестибюль 15 м2
на каждую кабину Предусматривается на крупных и
крупнейших сооружениях при
значительной численности
зрительских мест
Помещение
администратора
6 м2
Помещения
медицинского
обслуживания:
Наличие, состав и размеры помещений медицинского обслуживания
определяются заданием на проектирование исходя из
функционального характера работы объекта
Помещения для
теоретических
занятий
10 м2
- 30 м2
-
Помещения
массажной и бани
сухого жара (сауны):
Необходимость устройства массажной и сауны, их вместимость
определяются заданием на проектирование
Комнаты
инструкторско-
тренерского
персонала
2,5 м2
на одно место, но
не менее 9 м2
в каждом помещении
Численность инструкторско-
тренерского персонала и рабочих
определяется заданием на
проектирование исходя из
предполагаемого функционирования,
видов занятий и ЕПС* объекта
Бытовые помещения
для рабочих
1,5 м2
на одно место, но
не менее 9 м2
в каждом помещении
Помещение для
отдыха
занимающихся
1,5 м2
на одно место, но не
менее 18 м2
. Численность мест
на 10 % ЕПС* мест для
занятий
-
уборочного
инвентаря
4 м2
на каждые 1000 м2
площади пола убираемых
помещений
-
*
ЕПС - единовременная пропускная способность
В зависимости от размера спортивного сооружения могут быть включены
другие вспомогательные дополнительные площади, которые должны быть
оценены, исходя из своей значимости для каждого специфического
случая. Это могут быть:
– пресс-центр СМИ: должен быть смежным с комнатой команды и быть
снабжен электрическим и освещающим оборудованием, подходящим для
телевизионного и радиовещания;
– область разминки игроков и тренажерный зал для использования перед
игрой;
– туалет при игровом поле и питьевой фонтанчик, расположенный близко
к маршруту следования на игровое поле.

175
Буфеты для занимающихся на спортивных и физкультурно-
оздоровительных сооружениях следует проектировать стационарными с
подогревом пищи, для зрителей - стационарными или передвижными.
Буфеты не предусматриваются: на сооружениях микрорайонов и жилых
районов, а также при пропускной способности сооружения менее 48 чел. в
смену и при числе зрительских мест менее 500.
Число мест в буфетах следует принимать:
а) для занимающихся (на открытых плоскостных сооружениях при
пропускной способности последних до 75 чел. в смену) - из расчета одно
посадочное место на 6 чел. пропускной способности в смену при учебно-
тренировочных занятиях;
б) для зрителей - из расчета 3 % числа зрительских мест.
Буфеты для зрителей должны располагаться не далее 150 м от наиболее
удаленного места на трибуне.
При использовании территории спортивных комплексов для отдыха
населения с размещением на ней ресторанов, кафе, закусочных их
вместимость в расчет буфетов спортивных сооружений не входит.
Медицинские помещения
Среди помещений для медицинского обслуживания и контроля
занимающихся на физкультурно-спортивных сооружениях выделяются два
функциональных типа:
- на сооружениях, предназначаемых в том числе и для проведения
соревнований высокого уровня - это помещения допинг-контроля;
- на всех сооружениях, используемых для массовых физкультурно-
оздоровительных и спортивных занятий и соревнований, обязательно
предусматриваются (хотя бы в минимальном объеме) помещения для
оказания первой медицинской помощи и (желательно) проведения
врачебно-физкультурных консультаций с занимающимися.
Наличие, состав и количество помещений медико-восстановительного
назначения определяются заказчиком (владельцем) объекта в зависимости
от местных условий и программы использования сооружений по видам
занятий и оказанию оздоровительных услуг населению.
Это должны быть комнаты, примерно, 25 м
2
, оборудованные:
– смотровым столом шириной 600 мм, доступным с трех сторон, – 1 шт.;
– портативными носилками в количестве 2-х шт., хранящимися рядом с
игровой площадкой во время проведения соревнований;
– раковиной – 1 шт.;
– стеклянным шкафом для лекарств – 1 шт.;
– процедурным столом – 1 шт.;
– кислородным баллоном с маской – 1 шт.;
– измерителем кровяного давления – 1 шт.;
– стерилизатор для инструментов – 1 шт.;
Кабинет штатного доктора
В больших спортивных сооружениях у доктора команды должна быть своя
собственная комната площадью 100 м
2
, смежная с медицинской смотровой
комнатой и связанная с ней внутренне.
Помещения для допинговых тестов

176
Спортивные сооружения, которые будут использоваться для главных
соревнований, вероятно, потребуют комнаты для проведения допинговых
тестов площадью, по крайней мере, 16 м
2
, оборудованные следующим:
– стол – 1 шт.;
– стул – 2 шт.;
– раковина – 1 шт.;
– телефон – 1 шт.
В дополнение к этой комнате должен быть туалет с прямым независимым
доступом к нему, включающий унитаз, раковину и душ. Рядом с комнатой
проверки на допинг должна быть область ожидания, вмещающая до
восьми человек, гардероб или шкафчики для одежды для четырех человек
и рефрижератор.
8.2. Места для зрителей
Можно различить два общих типа зрительских мест: стандартные места и
бизнес-класс. Стандартные места – это эргономически сформированные
пластмассовые поверхности, которые являются, в зависимости от системы
поставщика, установленными с шагом как одиночные места или в группах
по 3–10 мест (рис. 94 а,б). Они помещены на общий траверс, чтобы
избежать многократных точек крепления и иметь возможность для
быстрого демонтажа.
Откидное место – широко используемый вариант индивидуального места
(рис. 94а). Усаживание и покидание места удобны по причине небольшой
высоты (20–30 см), а возможность откинуть сидение допускает более
широкие проходы (> 40 см). Ширина прохода, который может быть
ограничен таким фитингом, как барьеры безопасности, может легко
обеспечить минимальный чистый путь – 40 см. Откидной механизм
вообще считают более требовательным к обслуживанию, а
инвестиционные затраты на сидячие места почти в двое больше.
а
б
Рис. 94. Сидения для зрителей:
а) одиночное формованное сидение; б) одиночное откидное сидение

177
Места бизнес-класса являются самым комфортабельным вариантом для
спортивного сооружения (рис.95 а,б). Их устанавливают только в ложах
VIP-гостей и в индивидуальных боксах. Места, подобные креслу, схожие с
местами в кинотеатрах, обиты мягким материалом и устанавливаются с
большим интервалом. Подлокотники обеспечивают комфорт
дорогостоящего размещения в бизнес-классе.
Ширина шага соответствует сетке сидений 60  90 см вместо нормальных
50 × 80 см. Удобная глубина прохода находится между 90 и 105 см.
Область бизнес класса или VIP-гостей – одна из главных источников
дохода для администрации спортивного сооружения. Поэтому комплексы
третьего поколения сосредотачиваются на развитии индивидуальных зон
повышенной комфортности, которые могут быть сильным имидж
фактором спортивного сооружения. Быстрое развитие информационных
технологии в будущем, наиболее вероятно, что обеспечит индивидуальные
места с большим количеством вариантов цифровых и медийных
коммуникаций.
Современные многоместные скамьи состоят из литых металлических или
пластмассовых индивидуальных сидений и обычно крепятся к бетонному
основанию посредством металлических рам для придания правильной
высоты (рис.95 а). Они являются дешевыми и занимают меньше места, чем
любой другой вид сидений. Минимальная глубина ряда рекомендована
700 мм. Однако эти места не удобны и должны монтироваться только в
самых дешевых областях зрительских мест, если они вообще
используются. В случае применения такого типа зрительских мест,
необходимо учитывать возможность возникновения коррозии.
Откидные - это один из самых дорогих типов сидений, но данный тип
быстро становится наиболее широко используемым в спортивных
сооружениях (рис. 95 б). Они удобны и, даже если не обиты материей в
первоначальной установке, могут быть модернизированы позже. Откидные
места обеспечивают легкий проход для зрителей, службы охраны,
стюардов или помощников первой помощи. Такой тип сидений также
облегчает чистку вокруг и под зрительским местом.
Рекомендуется, чтобы место было противонагружено (или, возможно,
подпружинено), чтобы автоматически складываться, когда оно не
используется; у подвижных частей не должно быть контакта металла о
металл так, чтобы вращающий механизм не подвергался коррозии.
Минимальная ширина места должна быть 460 мм без подлокотников или
500 мм с подлокотниками. Однако для комфорта и доступности
рекомендуется использовать минимальную ширину – 500 мм – для всех
мест. Минимальная ширина ряда – 760 мм, рекомендуемая – 800 мм.

178
б
а
Рис. 95. Места бизнес-класса (Кельн)
а) многоместные скамьи из литых металлических сидений; б) откидные сидения.
Выдвигающиеся или временные разборные места весьма широко
используются в Северной Америке, чтобы позволить стадионам быть
приспособленными для множества целей. Необходимо отметить, что если
такие места используются, они не должны вредить линиям обзора для
рядов мест, расположенных выше.
В дополнение к тенденции стремления к большему комфорту зрительские
места в более дорогих областях трибун включают держатели для напитков,
программы состязаний и арендуемый бинокль. Уже сейчас доступны
места, подобные местам в авиалайнерах, включая электронные
коммуникации, телефонную трубку, которая позволяет зрителям
заказывать пищу или напитки, делать ставки или даже наблюдать за
происходящими событиями на экране. Мы видим, что существует много
возможностей дальнейшего развития систем такого типа.
Для препятствования тому, чтобы люди перемещались за границы и за
пределы зоны, стоячие террасы должны быть оснащены
соответствующими ограждениями. Стоячие места должны быть
скомпонованы в блоки максимальной вместимостью 2500 посетителей и
разделены барьерами, по крайней мере, 2,20 м со специализированными
воротами.
Таким образом, вместимость блоков может быть точно оценена и
соответственно управляться. У каждого блока есть специализированный
вход и, по крайней мере, два выхода. Поверхность пола должна быть
нескользкой, а злостное использование любых частей конструкций в
качестве метательных предметов должно быть предотвращено.
Согласно ФИФА, стоячие места ни в коем случае не должны быть
предложены для проведения международных игр по футболу.
Наглядное размещение зрителей в зоне стоячих мест представлено на
рис. 96.

179
Рис. 96. Виды «варио-мест» в стоячих зонах
Размеры стоячих мест
Глубина прохода: по крайней мере, 35 см.
Рекомендуемая: по крайней мере, 40 см.
Ширина стоячего места: по крайней мере, 50 см.
Зрительский пандус, рекомендуемый наклон: 10  (6 ).
Типы стоячих мест
1) свободное расположение с ограждениями для сдерживания толпы;
2) «варио-место» – скоба с откидным сидением (h = 1,10 м) в любом ряду
(рис. 104).
Исходя из вышеупомянутых значений (ширина – 50 см и глубина – 40 см)
– на 1м
2
максимально допустимо 5 зрительских мест (исключая пути
движения зрителей). Плотность усаженных зрителей, возможно, не
превышает 47 человек на 10 м
2
(исключая проходы). Большее сокращение
не оправдано.
8.3. Конструкции трибун. Нормативные показатели мест на трибунах
Форму трибун спортивных арен определяют в зависимости от заданной
вместимости и условий оптимальной видимости. На рис. 97 показана схема
оптимального расположения мест для зрителей при проведении
соревнований по различным видам спорта на большой спортивной арене
стадиона «Лужники».
Односторонние трибуны сооружают при количестве мест до 5 тыс.
(например, вдоль участка беговой дорожки, на котором расположен финиш

180
для бега на все дистанции). Трибуны с количеством мест до 50–100 тыс.
приходится размещать по всему периметру арены.
Рис. 97. Расположение трибун на Большой спортивной арене стадиона
«Лужники» (Москва)
Асимметричные и односторонние трибуны используют для того, чтобы
обеспечить наилучшие условия для зрителей, учесть особенности рельефа
и др. Наибольшее количество мест можно обеспечить на трибунах,
имеющих выгодную ориентацию (на север или на восток), а также там, где
естественные условия местности благоприятствуют их устройству
(естественные амфитеатры, благоприятные грунты и др.).
В зависимости от способа опирания конструкций различают земляные
трибуны, расположенные непосредственно на грунте (рис. 98), и трибуны
на самостоятельных опорных конструкциях.
Трибуны открытых спортивных сооружений могут иметь подтрибунные
помещения или открытые галереи и лестницы, защитные козырьки.
Трибуны, размещенные по естественным или искусственным земляным
откосам, опирают либо на ступенчатое бетонное основание, либо на
бетонные, каменные или деревянные столбы. Горизонтальным участкам
основания трибун необходимо придавать уклон для стока воды.
Трибуны, расположенные непосредственно на грунте, нередко оборудуют
путями загрузки и эвакуации, живописно расположенными на озелененных
земляных откосах.
Земляные трибуны дополняют обычно встроенными многоэтажными
сооружениями, в которых размещают необходимые подсобные помещения
и оборудование, чаще всего их сооружают без козырьков, но такая
возможность имеется.

181
а б
Рис. 98. Конструкции трибун на грунтовом основании: а – капитального типа; б –
упрощенного типа; 1 – монолитный железобетон; 2 – дренирующее основание; 3 –
сборные железобетонные элементы; 4 – железобетонные (каменные, бетонные,
металлические) стойки; ,5 – спецсмеси (асфальтобетон, каменные или бетонные
плиты); 6 – дренирующий слой; 7 – утрамбованный грунт; 8 – подпорная стенка; 9 –
стойки для скамеек (деревянные, бетонные и др.)
Оригинальное решение козырьков вантовой конструкции над земляными
трибунами Олимпийского стадиона в Мюнхене, где тросы, несущие
козырек, прикреплены к мачтам высотой до 70 м. Козырьки можно
устраивать и при комбинированных конструкциях трибун, если их нижняя
часть расположена на грунте, а верхняя выполнена из железобетонных или
других конструкций, особенно когда спортивная арена заглублена ниже
уровня земли (рис. 99).
Рис. 99. Козырек вантовой конструкции центральной спортивной арены
Олимпийского стадиона в Мюнхене (архитекторы Г. Бейтель и Г. Рейгерт): 1 –
металлические мачты; 2 – несущие тросы; 3 – стабилизирующий трос
У трибун большой вместимости с опорными конструкциями,
позволяющими использовать подтрибунное пространство, первый ряд
обычно приподнят над уровнем обходной дорожки, расположенной между
трибунами и спортивной ареной. При этом обходная дорожка может быть
расположена ниже поверхности спортивной арены, образуя ров,
отделяющий трибуны от арены. Этот ров, мешающий выходу зрителей на
спортивное поле, служит местом стока воды при мойке трибун.

182
Въезды на территории спортивных арен, окруженных трибунами,
предусматривают для ремонта плоскостных сооружений, а также для
спортивных и транспортных машин (проведение парадов,
мотосоревнований на льду или на гаревых дорожках). Машины могут
въезжать через специальные люки или разрывы, предусмотренные в
кольцевых трибунах.
Для выхода спортсменов на центральное поле зачастую устраивают
тоннели, соединяющие центральное поле с раздевальными. Высота
подземных переходов должна быть не менее 2,3 м (осветительная арматура
не должна уменьшать высоту тоннеля). Трибуны из железобетона, камня и
металла сооружают обычно с размещением подсобных помещений в
подтрибунном пространстве (рис. 100).
Рис. 100. Трибуны стадиона с опорами из железобетонных элементов и
козырьком по стальным фермам с кровлей из волнистого алюминия
Если спортивная арена оборудована трибунами на 50–100 тыс. мест, то в
подтрибунных пространствах размещают не только подсобные помещения
для спортсменов, зрителей, судей, персонала и прессы, но оборудуют
также крытые легкоатлетические манежи, бассейны, спортивные залы,
рестораны, гостиницы и др.
Подтрибунные пространства конструируют нередко в форме открытых
галерей или сочетания открытых и закрытых помещений. Такие решения
особенно целесообразны для южных районов. Устройство открытых
галерей в южных районах способствует созданию индивидуального облика
спортивного сооружения.
Многоэтажные подтрибунные пространства оборудуют лестницами,
пассажирскими и грузовыми лифтами.
В качестве опорных конструкций трибун широко используют
железобетонные сборные элементы заводского изготовления. Опорные
конструкции выполняют также по металлическим балкам, которые
обеспечивают поддержку ступеней только снизу (косуары) (рис. 101).
Гидроизоляция открытых трибун, под которыми находятся помещения,
является важной проблемой, от решения которой в значительной мере

183
зависят эксплуатационные качества подтрибунных помещений и величина
расходов на ежегодный ремонт.
Укладывать гидроизоляцию непосредственно по конструкциям трибун не
рекомендуется, так как она быстро разрушается от воздействия ног
зрителей. Кроме того, при таком решении трудно обеспечить надежную
гидроизоляцию в местах стыков сборных элементов и опор кресел,
закрепленных на несущих конструкциях.
При устройстве гидроизоляции поверх гребенки трибун следует применять
лишь прочные гидрофобные материалы (пластмассы, пропитанные
стеклоткани и др.).
а б в
г
Рис. 101. Конструкции трибун из сборных железобетонных элементов по
железобетонным и металлическим косоурам:
а – прямоугольная трибуна (n  6,0 и N  6,0 м); б – криволинейная трибуна; в – трибуна
с раздельной конструкцией покрытия над подтрибунными помещениями; г –
конструкция трибуны служит покрытием подтрибунного пространства; 1 – сборные
«плиты» трибун из железобетона; 2, 3 – железобетонный и металлический косоуры; 4 –
металлический столик; 5 – цементная стяжка; 6 – пропитанная стеклоткань, оклеечная
гидроизоляция; 7 – железобетонная плита; S – защитный слой, плитки, армированная
стенка; 9 – полимерные гидроизоляционные материалы, асфальтобетон; 10 – закладные
детали; 11 – металлические уголки 60  60  6,0 мм; 12 – гидроизоляционный ковер; 13 –
металлическая спинка; 14 – рейки (дерево, пластик); 15 – швеллер; 16 – арматура для
подвески покрытия; 17 – утеплитель;
18 – цементная стяжка (n, N – число пролетов)
Более надежно сооружать трибуны из водонепроницаемых бетонов с
гидрофобными добавками и замоноличенными стыками, в частности,

184
самонапрягающегося железобетона. Покрытия подтрибунных помещений
можно размещать под конструкциями трибун. Однако такое решение
обходится значительно дороже, чем совмещенное.
Сиденья для зрителей целесообразно изготовлять из полимерных
материалов.
Железобетонные, металлические и деревянные трибуны нередко
оборудуют козырьками для защиты зрителей от дождя и солнца. Вынос
козырьков достигает 20 м и более. Устройство козырьков не только
улучшает функциональные качества трибун, но и обогащает
архитектурную композицию всего сооружения.
Самое основное требование безопасности заключается в обеспечении
ясного прохода, позволяющего зрителям двигаться вдоль рядов мест
(рис. 102). Минимальный рекомендуемый размер составляет 400 мм.
Большие проходы гораздо лучше.
Рис. 102 Минимальные размеры сидений
Кроме того, существует множество факторов, которые необходимо
рассмотреть прежде, чем принять решение. Эти факторы включают:
– максимальное разрешенное число мест в ряду в соответствии с местными
нормами;
– служба охраны и стюарды могут быть вынуждены физически удалять
зрителя: чем больше вероятность непокорности в толпе, тем более важны
широкие проходы;
– персоналу первой помощи может потребоваться вынести зрителя,
который почувствовал себя плохо;
– во время зимы зрители носят массу одежды, поэтому стадионы, которые
будут использоваться во время холодной погоды, могут нуждаться в
больших проходах;

185
– уборщикам, вероятно, придется проходить по рядам зачастую с
большими мешками мусора;
– широкие проходы позволяют зрителям выходить более легко и покупать
необходимые услуги в других специальных областях.
Табл. 23 и рис. 103 дают рекомендуемые нормативы размеров мест. Эти
размеры должны быть проверены в соответствии с местными или
национальными регулирующими нормами, которые могут примениться,
хотя последние редко существуют и часто не адекватны.
Таблица 23
Стандарты размеров для сидячих мест и стоячих зон
Страна
Места
Количество мест в
ряду
(max)
Минимальные размеры сидений
Ширина
(мм)
Глубина (мм)
Россия 50мест 450 400
Англия 28 мест 500 760
США 22 места 450 762 (со спинками)
Германия 72 места 500 800
Италия 40 мест 450 750
Швейцария 40 мест 500 800
Норвегия /Швеция 40 мест 500 800
Нидерланды Скамьи длиной 15 м 500 800
Высота места также затрагивает комфорт, и рекомендованный диапазон
составляет 430–450 мм.
8.4. Приемы расположения трибун
Спортивные сооружения могут быть запланированы фактически в любых
вариациях формы и в принципе ограничены только пределами творческого
потенциала проектировщиков.
Тем не менее, трибуны современного спортивного сооружения должны
быть существенно подчинены функциональной работе, которая
определена, прежде всего, спортивными или культурными мероприятиями,
которые будут проводиться. У каждого типа спорта есть свои собственные
практические потребности, минимальные требования и метражи, которые
имеют тенденцию быть в целом совместимыми. Это может послужить
основанием для того, чтобы планировать обслуживание зрителя
спортивных сооружений в качестве многоцелевых комплексов.
В Европе различают два формальных типа, каждый из которых обусловлен
функцией: футбол или конфигурация для легкой атлетики, имеющая
совсем другие требования к размерам внутренних площадей спортивного
сооружения. Из этих формальных типов могут быть получены девять
принципов, которые могут во многих случаях быть объединенными друг с
другом. В таких случаях мы говорим о гибридных формах.
Все типы планировок – геометрические преобразования форм
прямоугольников или окружностей (рис. 104).

186
Рис. 104. Типы форм:
а) геометрически открытый прямоугольник; б) радиальная геометрия (суперэллипс);
в) полукруглая геометрия; г) закругленная полигональная геометрия,
д) идеально круглая геометрия; е) форма корзины; ж) октагональная геометрия;
з) волнообразная геометрия; и) овальная геометрия
Так как центральная игровая площадка соответствует ясной
прямоугольной форме, соответствующие значения расстояния до точек
обзора и углов будут изменяться соответственно.
Идеальное преобразование прямоугольника в окружность достижимо
посредством только трех мер. В этом контексте адекватная вместимость
зрителей (число рядов ярусов) является предпосылкой для такого
геометрического изменения.
8.5. Расчетные показатели профиля трибун
Последовательность построения профиля трибуны рекомендуется
следующая:
а) определение местоположения и длины трибуны на плане сооружения;
б) установление отметки пола первого ряда, принимаемой, как правило, на
отметке планшета арены.
В залах для хоккея, для исключения загораживания хоккейным бортом
луча зрения зрителя, отметка пола первого ряда трибуны принимается на
0,8 м выше отметки поверхности охлаждающей плиты; при этом
расстояние между хоккейным бортом и ограждением первого ряда
трибуны принимается равным 3 м, а глубина первого ряда — 1,1 м;
в) установление числа рядов трибуны по формуле:
m = (Nka) / L ,
где N — заданная вместимость трибуны, чел.; k — коэффициент потери
мест на проходы (лестницы) и люки, принимаемый 1,17 при эвакуации
через люки и 1,15 при эвакуации не через люки (в общий проход вдоль
первого ряда трибуны или в двери, расположенные против прохода

187
(лестницы) трибуны); а — ширина места, принимаемая равной 0,45 м; L —
примерная длина трибуны, м.
Построение профиля трибуны можно вести двумя способами—
аналитическим и графоаналитическим
На рис. 105 показано построение профиля трибуны по наклонной прямой
аналитическим способом, а на рис. 106 — графоаналитическим. При
построении профиля трибуны по ломаной линии трибуна разбивается на
группы рядов, в пределах каждой из которых строится свой профиль по
наклонной прямой. Число групп рядов принимается, как правило, кратным
числу десятков рядов проектируемой трибуны или на единицу больше; при
этом число рядов в последующей группе должно быть равным или
большим, чем в предыдущей.
Рис. 105. Построение профиля трибуны по наклонной прямой
аналитическим методом
Рис. 106. Построение профиля трибуны по наклонной прямой
графоаналитическим методом
Построение профиля трибуны по ломаной линии состоит из
последовательного (аналитического или графоаналитического)
определения профиля каждого прямого отрезка (группы) трибуны, начиная
с ближайшего к наблюдаемой точке F. При этом последний ряд каждого
отрезка принимается за первый ряд последующего отрезка.
Положение глаз зрителя по вертикали принято считать от пола ряда на
расстоянии 1,2 м для сидящего зрителя и 1,65 м — для стоящего.
Расстояние от фокуса до глаза зрителя по горизонтали принимается до
задней границы каждого ряда.
При аналитическом способе построения (см. рис.105) местоположение
глаза зрителя последнего ряда трибуны относительно фокуса F
определяется по формулам:
yi = xi / x0 (Cn + y0);
xi = x0 + nd ,

188
где С — нормируемая величина превышения луча зрения, м; x0 —
расстояние по горизонтали от фокуса до глаз зрителей первого ряда, м; xi
— то же, до глаза зрителя последнего ряда, м; у0 — расстояние по
вертикали от фокуса до глаз зрителей первого ряда, м; yi — то же, до глаз
зрителей последнего ряда, м; n — число промежутков между рядами
(число рядов трибуны минус единица); d — принятая в проекте глубина
ряда, м.
При графоаналитическом способе построения (рис. 106) наносятся
местоположения точек F, х0 , у0 . Затем построение профиля
осуществляется в последовательности:
а) над местоположением глаз зрителя первого ряда по вертикали
откладывается общее превышение луча зрения зрителя последнего ряда f =
Сn;
б) зная количество рядов трибуны (m) и глубину каждого ряда (d),
восстанавливается вертикаль в точке, соответствующей местоположению
глаз зрителей последнего ряда; продолжив прямую, соединяющую точку А
с фокусом F до пересечения с проведенной вертикалью, определяем
положение глаз зрителей последнего ряда;
в) соединив прямой линией положение глаз зрителей первого и последнего
рядов и восстановив вертикали для каждого ряда, определяем положение
глаз зрителей каждого ряда;
г) отложив от положения глаз зрителей по вертикали вниз величину y0 (1,2
м на трибунах для сидений или 1,65 м на трибунах для стояния), получаем
отметку пола каждого ряда, т.е. профиль трибуны.
Если полученный профиль будет иметь уклон, превышающий
допустимый, следует изменить местоположение фокуса и произвести
новое построение.
Высота подступенков r определяется по формуле
r = (уi — у0 ) / n .
При построении профиля трибуны по ломаной линии высота подступенков
определяется для каждого отрезка профиля.
Строительная высота трибуны с профилем по наклонной прямой
определяется как произведение высоты подступенка r на число
промежутков n между рядами.
Строительная высота трибуны с профилем по ломаной линии определяется
как сумма высоты профилей каждого отрезка.
Схематическая диаграмма предложенных областей обзора, должна
удовлетворять трем критериям:
– области трибун являются достаточно большими, чтобы вместить
необходимое число зрителей;
– все зрители должны располагаться настолько близко к действию,
насколько это возможно, а максимальные расстояния до точек обзора
должны быть сохранены в пределах определенных норм;
– большинство зрителей (включая инвалидов) располагаются в их
предпочтительных местах относительно игровой площадки.
Следующий шаг должен преобразовать эти схематические планы в
трехмерные модели трибун с удовлетворительными «линиями обзора».
Термин «линия обзора» не относится к расстоянию между зрителем и
игровым полем, хотя некоторые специалисты могут свободно использовать

189
это таким образом. Линия обзора обращается к способности зрителя
удобно видеть самую ближнюю интересующую точку на игровой
площадке над головами людей впереди. Другими словами, этот термин
обращается к высоте (рис. 107), а не к расстоянию.
Рис. 107. Термин «линия обзора» относится к возможности зрителя видеть взятую
точку на игровом поле поверх голов зрителей, сидящих ниже;
измеряется значением «С»
Следующий пример, показывает вычисление значения N, высота подъема
дана ниже:
D
TDCR
N
)()( 
 – R,
где N – высота подъема; R – высота от точки центра игровой площадки до
глаза; D – расстояние от точки центра игровой площадки до глаза; С –
значение «С»*, T – заглубление ряда зрительских мест.
Примечание
*Значение «C» = 150 мм – зрители со шляпами; 120 мм – хороший обзор
(стандарт); 90 мм – голова запрокинута назад; 60 мм – между головами,
сидящих впереди.
Если мы анализируем положение зрителя, где R = 6,5 м, D = 18 м, T = 0,8 м
и мы хотим значение «C» =120 мм, то высота подъема должна быть:
18
)8,018()12,05,6( 
N – 6,5,
N = 0,3014 м.
В принципе метод вычисления прост, но в реальном проекте это
становится тяжелым, потому что угол должен быть вычислен много раз
для каждого индивидуального ряда в спортивном сооружении (рис. 116).
Это связано с тем, что оптимальный угол обзора меняется и в зависимости
от высоты глаза зрителя выше уровня игрового поля и в зависимости от
его расстояния до него. Каждый раз при любом изменении этих факторов
для специфического ряда зрительских мест вычисление, описанное выше,
должно быть повторено.
Значение «С» для пользователей инвалидных кресел
В таких странах, как Великобритания и США, где законодательством
приняты документы о дискриминации людей с ограниченными
возможностями, рекомендуется, чтобы пользователи инвалидных кресел

190
были в состоянии наслаждаться тем же самым значением «C», как и другие
зрители (скажем, 90 мм), даже когда зрители, сидящие непосредственно
перед инвалидами-колясочниками, неожиданно встают на уровень их ног,
что часто случается в захватывающие моменты (рис. 108).
Рис. 108 Угол обзора: D – дистанция до фокуса, C – значение «C»,
Т – ширина ряда, N – высота подъема ряда, R – высота от точки фокуса
Рис. 117. Использование «суперподъема», что однозначно обеспечит условия обзора
для пользователей инвалидных кресел поверх голов зрителей, размещенных впереди,
даже если они встают
В других странах могут применяться менее строгие критерии. Поэтому в
процессе проектирования необходимо ознакомиться и последовать
регламентирующим документам, которые касаются данного вопроса.
Возможно применение компьютерных технологий, потому что вычисления
настолько сложны или потому что некоторые проектировщики
отказываются использовать чистую геометрию для их архитектурных
сооружений, ухудшенных реальными проектными потребностями,
несколько относительно новых спортивных сооружений потерпели
неудачу в отношении грамотного вычисления углов и линий обзора. У
одного из итальянских стадионов, построенного для Чемпионата мира в
1990 году, как выяснилось после строительства, были настолько
неадекватные линии обзора, что даже предпринятые немедленно
коррективные меры имели только частичный успех. Проектировщикам
Бристольского стадиона предъявил иск спортивный клуб из-за
неадекватных линий обзора.
Учитывая жизненную важность создания правильных углов и линий
обзора спортивной площадки, для решения данных задач настоятельно
рекомендуется проводить компьютерный анализ, используя специально
созданные для этих целей и проверенные программы. Профессиональные
методы, специализирующиеся в спортивном проектировании, вообще
развили свои собственные компьютерные программы, которые не только
выполняют все необходимые вычисления, но и могут также произвести
изображения результата. При этом может быть испытано множество
вариантов с точным профилем трибун.
При выборе точки фокуса необходимо выбрать часть игровой площадки
фактического использования игроками, которая является наиболее близкой
к зрителям, поскольку это будет самым сложным условием для расчетов.

191
Значение «С» – принятое расстояние от линии обзора к области игры и
уровня глаз зрителя. Значение 150 мм было бы превосходным для
большинства типов проектов. Хорошим значением также является
«120 мм», а разумным – «90 мм». Значение «60 мм» расценивается вообще
как абсолютный минимум для большинства ситуаций для зрителей,
способных видеть, главным образом, между головами людей, сидящих
впереди или вытягивая шеи. Для нового проекта значение «C», равное
90 мм, является идеальным минимумом.
Но выбор подходящего значения затронут несколькими факторами.
Например, когда значение «C» является слишком маленьким для
улучшения обзора зрителей, можно улучшить их луч обзора поверх голов
впередисидящих, наклоняя их головы назад, таким образом, поднимая их
уровень глаз. Если это делается нечасто, зрители могут быть счастливыми;
но они сопротивлялись бы необходимости сделать все это время,
специально для событий длинной продолжительности и особенно в более
дорогих местах.
Выбор низких значений, таких как 90 мм или даже 60 мм, совершается в
целях упростить проект спортивного сооружения (рис. 109), и в случае
больших стадионов они могут быть максимально выполнимыми
значениями, если необходимо избежать чрезмерно крутого уклона террас.
Но в случае спортивных состязаний, где действие происходит на широкой
области, или если ожидается, что зрители впереди будут регулярно носить
головные уборы, такие значения будут неудовлетворительны для обзора.
Выбор высокого значения, такого как 120 мм, дал бы превосходный обзор,
но сделал бы угол уклона ярусов трибун очень крутым и создал бы
большие трудности для проектирования большой вместимости или
многоярусных стадионов, особенно в более отдаленных рядах.
Независимо от того, какое значение «С» выбрано, обязательно, чтобы
зрители имели ясное представление всей области игры и не вставали из-за
низких значений «С» или неадекватных линий обзора.
Рис. 109. Качество обзора улучшается за счет подъема зрительских мест над
игровым полем, а также перемещения мест ближе к полю (точке фокуса)
Чем больше это расстояние, тем меньше могут быть ряды зрительских
мест (рис. 110). Однако ограничения участка могут продиктовать узкие
интервалы, из-за чего становится неизбежным крутой угол подъема ярусов
трибун.

192
Рис. 110. Чем ближе первый ряд к игровому полю, тем сильнее будет уклон и
верхняя площадка трибун относительно заданного значения «C»
Чем выше подняты эти места над уровнем игровой площадки, тем лучше
будут стандарты обзора, но с более крутым углом подъема рядов мест
(рис. 111). Выбранный метод отделения толпы от игровой площадки
(забор, ров или изменение уровня) будет влиять на это решение.
Рекомендуется, чтобы уровень глаз над игровым полем не составлял менее
800 или 700 мм в качестве абсолютного минимума.
Рис. 111. Чем выше первый ряд над игровым полем, тем лучше будет стандарт
обзора и верхняя площадка трибун относительно заданного значения «C»
Манипулируя всеми вышеупомянутыми факторами (рис.112) и
ограничениями участка застройки, а также стоимости конструкций, станет
понятна теоретическая геометрия будущего спортивного сооружения.

193
Рис. 112. Пример варьирующихся результатов, достигнутых путем искажения
значений, представленных в данной схеме
Выбор профиля стадиона, минимизирующего расстояние между зрителями
и игровой площадкой, может дать уклон ярусов трибун, которые слишком
круты для комфорта или безопасности. Общепринято, что уклон круче 34 
неудобен и вызывает головокружения у некоторых людей, когда они
спускаются по проходам, даже если инструкции в некоторых странах
действительно позволяют более крутые углы. В Великобритании
максимальный угол рекомендуется в 34 . В Италии позволено до 41 , но
этот чрезвычайно крутой уклон обычно ведет только к задним частям
верхних рядов. В этом случае каждый ряд мест оборудован перилами в
целях безопасности и для противодействия эффекту головокружения.
Не у всех стран есть определенные инструкции, но во всех случаях должны
быть соблюдены местные своды правил и законодательство. В случаях,
если определенные инструкции отсутствуют, угол уклона будет
определяться инструкциями для лестниц.
Расчетный уклон трибун для глубокого стадиона не будет постоянным
углом, а будет изменяться с каждым следующим элементом подъема ряда,
на 1 или 2 мм больше, чем тот, что впереди. Процесс строительства имеет
тенденцию быть стандартизированным, и строительство спортивного
сооружения таким способом может стать более дорогим, чем прямые ряды.
Поэтому общепринято делить линию подъема рядов на грани, которые
обеспечивают оптимальные углы обзора, уменьшая разнообразие высот
элементов подъема рядов. В Европе и Северной Америке, где аккуратность
сборных бетонных элементов достигается относительно легко,

194
расхождения в высотах ступеней могут составлять всего 10–15 мм. В
областях с менее сложными технологиями было бы предусмотрительно
увеличить допуск расхождений ступеней до 20–25 мм.
Когда общий проект завершен, необходимо произвести проверку от
каждого зрительского места, создав компьютерную модель линии обзора
от игровой площадки до уровня глаз зрителя. Если билеты продаются
заранее, такие изображения могут также использоваться, чтобы сообщить
потенциальным покупателям о том, что они будут видеть с любого
выбранного места.
ГЛАВА 9. ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ И
ИНЖЕНЕРНЫЕ КОММУНИКАЦИИ СПОРТИВНЫХ
СООРУЖЕНИЙ
9.1. Системы освещения
Отличительной особенностью проектирования систем освещения
спортивных сооружений является не только выполнение требований
СНиП, СанПиН, ведомственных нормативных документов, но и точное
соблюдение требований спортивных федераций. Современная российская
база по проектированию осветительных установок спортивных
сооружений представлена следующими документами:
 СНиП 23-05-95 «Естественное и искусственное освещение»
 ВСН -1-73 «Нормы электрического освещения спортивных
сооружений»
 МГСН 2.06-99 «Естественное, искусственное и совещенное
освещение».
Международная комиссия по освещению (CIE) распространила
международный стандарт ISO 8995.В стандарте ISO 8995 более детально
нормировано освещение, а также акцентированы требования по
ограничениям дискомфортной блескости и требования к коэффициенту
цветопередачи.
В европейской классификации DIN EN 12193 «Свет и освещение –
освещение спортивных сооружений» выделены три уровня:
 Соревнования высшей категории;
 Соревнования среднего уровня;
 Клубный спорт и досуг.
При проектировании искусственного освещения спортивных
сооружений специалисты нашей организации руководствуются следующей
последовательностью:
 определение параметров объекта, подлежащего освещению;
 выбор системы освещения;
 определение нормированного значения освещения;
 согласование показателей с показателями спортивных федераций;
 выбор и применение различных методов расчета освещенности.

195
Успешное проведение спортивных мероприятий и тренировок
невозможно без высокого качества освещения. Система спортивного
сооружения должна обеспечивать: возможность спортсменам, судьям,
обслуживающему персоналу, зрителям на трибунах и телезрителям
хорошо видеть спортивную площадку, игровые предметы, ближайшее
пространство отсутствие слепящего действия освещение проходов и
выходов в аварийных ситуациях безопасность: как для игроков, так и для
зрителей. Возможность проведения телевизионных трансляций
Регламентируемые показатели условий освещения спортивных
объектов:
 освещенность на горизонтальной плоскости (Eг) — важнейший
показатель, поскольку горизонтальная плоскость формирует
основную часть поля зрения как игроков, так и зрителей. Измеряется
в люксах (лк);
 освещенность на вертикальной плоскости (Eв) важна для
наблюдения вертикальных объектов. Вертикальной плоскостью
может быть представлен игрок (с учетом соответствующих углов к
линии обзора наблюдателя). Чтобы гарантировать оптимальный
обзор и узнавание игроков со всех направлений, требуется особое
освещение по-разному ориентированных вертикальных плоскостей.
Кроме того, освещенность на вертикальном плане должна
обеспечивать видение в любой момент времени движущегося над
игровой зоной спортивного объекта (например, мяча). Вертикальная
освещенность оказывает решающее влияние на качество теле или
кинокартинки. Измеряется в люксах (лк);
 равномерность освещенности как в вертикальной, так и в
горизонтальной плоскости позволяет избежать резких перепадов
освещенности в поле зрения игроков, зрителей, TV-камер.
Неравномерность распределения освещенности снижает видимость
игрового предмета или игрока в определенной позиции на поле.
Выражается как отношение минимальной освещенности к
максимальной (Емин/Емакс) или к средней (Емин/Еср);
 коэффициент запаса — показатель, гарантирующий отсутствие
падения средней освещенности ниже нормируемого значения.
Представляет собой повышающий коэффициент, вводимый в
расчеты освещения. Учитывает спад уровней освещенности в связи с
загрязнением светильников, старением ламп и ухудшением
отражающих свойств поверхностей помещения. Требует, чтобы
обслуживание ламп и светильников/прожекторов проводилось по
крайней мере раз в год. Коэффициент запаса измеряется в
относительных единицах;
 показатель ослепленности — расчетный параметр, оценивающий
слепящее действие осветительной установки. Измеряется в
относительных единицах.
Вышеуказанные нормативные документы созданы давно и не
отражают современные потребности. Требования к освещению,
представленные в них, не имеют достаточно четкой структуры. Кроме
того, отсутствие единой классификации соревнований по уровням серьезно
затрудняет использование этой базы в проектировании.

196
На основании российских нормативных документов и по аналогии с
европейскими нормами можно определить четыре класса осветительных
установок (по уровням освещения спортивных сооружений).
Класс TV — для проведения международных и национальных
соревнований с телетрансляцией. Отметим, что класс TV надо
рассматривать отдельно, поскольку цветное телевидение предъявляет
особые требования к уровням вертикальной и горизонтальной
освещенности. В частности, необходимый для телесъемки уровень
вертикальной освещенности определяется в каждом конкретном случае в
зависимости от вида спорта.
Класс I — для проведения национальных соревнований в больших
спортивных комплексах без телевидения (с трибунами на 800 зрителей и
более).
Класс II — для проведения региональных соревнований в средних и
малых спортивных комплексах (с трибунами менее чем на 800 зрителей).
Класс III — для проведения любительских соревнований,
школьного спорта и досуга.
Значения нормируемых параметров по уровням освещения для трех
классов осветительных установок (согласно СНиП 23-05-95, ВСН – 1 – 73
и МГСН 2.06-99) приведены в табл.24.
Таблица 24
Значения нормируемых параметров по уровням освещения
для трех классов осветительных установок
(согласно СНиП 23-05-95, ВСН – 1 – 7 3 и МГСН 2.06-99)
Класс
Ег мин,
лк
Ег мин/
Ег макс
Ев мин,
лк
Коэффициент запаса
Открытые
спортивные
Плавание, водное поло, прыжки в воду
(для водного поло и прыжков в воду Ев нормируется на высоте
до 2 м от воды и в зоне прыжка)
I
II
III
-
-
100
-
-
0,33
-
-
50
-
-
1,5
Баскетбол, волейбол, гандбол, бадминтон
(Ег нормируется на высоте до 5 м от площадки)
I
II
III
400
-
50
0,33
-
0,33
150
-
30
1,5
-
1,5
Хоккей с шайбой (Ег нормируется на высоте до 7 и от площадки)
I
II
III
400
-
100
0,33
-
0,33
150
-
-
1,5
-
1,5
Спортивная и художественная гимнастика, аэробика и борьба
I
II
III
-
-
30
-
-
0,33
-
-
-
-
-
1,5
Теннис (Ег нормируется на высоте до 7 м от площадки)
I
II
400
-
0,33
-
150
-
1,5
-

197
III 100 0,33 50 1,5
Настольный теннис
I
II
III
-
-
150
-
-
0,33
-
-
-
-
-
1,5
Футбол (Ег нормируется на высоте до 15 м от поверхности поля)
I
II
III
400
200
100
0,33
0,33
0,33
150
75
50
1,5
1,5
1,5
Крытые
спортивные
Плавание, водное поло, прыжки в воду
(для водного поло и прыжков в воду Ев нормируется на высоте
до 2 м от воды и в зоне прыжка)
I
II
III
400
300
150/200*
0,5
0,5
0,5
200
150
75/100*
1,5
1,5
1,4
Баскетбол, волейбол, гандбол, бадминтон
(Ег нормируется на высоте до 5 м от площадки)
I
II
III
500
500
-
0,5
0,5
-
-
-
-
1,5
1,5
-
Спортивная и художественная гимнастика, аэробика и борьба
I
II
III
500
300
200/300*
0,5
0,5
0,5
-
-
- **
1,5
1,5
1,4
* Минимальные значения освещенности при наличии/отсутствии естественного
освещения.
** Прочерки в таблице означают, что в существующей российской нормативной
базе значения нормируемых параметров для данной классификации не определены.
Выбор источников света при проектировании осветительных
установок спортивных сооружений зависит от электрических,
светотехнических и эксплуатационных характеристик этих источников.
Ниже приведены важнейшие из них:
 напряжение питания (U) — напряжение электрической сети,
необходимое для зажигания и стабильной работы лампы. Измеряется
в вольтах (В). Для ламп накаливания напряжение питания
соответствует напряжению сети. Для зажигания газоразрядных ламп
напряжение питания должно существенно превышать напряжение
сети. Поэтому их включают через пускорегулирующую аппаратуру
(ПРА);
 мощность (W) — электрическая мощность, потребляемая лампой.
Единица измерения — ватт (Вт). Для газоразрядных ламп
необходимо учитывать как мощность самой лампы, так и мощность,
которая расходуется на ПРА.
 световой поток (Ф) — мощность излучения источника, которая
оценивается по реакции глаза человека, избирательно реагирующего
на излучение, испускаемое лампой. Измеряется в люменах (лм).
 световая отдача (Н) — показатель производительности лампы,
определяемый отношением светового потока к электрической
мощности лампы. Чем оно больше, тем эффективнее преобразование
потребляемой электрической энергии в свет. Измеряется
отношением люмен на ватт (лм/Вт).

198
 цветовая температура (Тц) — характеристика, определяющая
степень белизны света, испускаемого лампой. Измеряется по
температурной шкале Кельвина (К), поскольку выражается через
температуру нагретого черного тела, одинакового по цвету с
испытуемым источником света1.
 общий индекс цветопередачи (Ra) — показатель качества
воспроизведения цвета данной лампой в сравнении с эталонным
источником света. Цветопередающие свойства определяются
характером спектра излучения ламп. Чем ниже индекс
цветопередачи, тем эти свойства хуже. Максимальное значение Ra
— 100.
 средний срок службы — усредненный статистический срок службы
лампы, определяющий сроки замены ламп в светильниках.
Измеряется в часах.
По принципу действия электрические источники света можно
разделить на две большие группы — лампы накаливания и разрядные
лампы. Согласно СНиП 23-05-95, для освещения спортивных сооружений,
как правило, следует использовать металлогалогенные и люминесцентные
лампы, относящиеся к группе разрядных ламп. При невозможности или
технико-экономической нецелесообразности использования разрядных
ламп на отдельных объектах допускается применение ламп накаливания,
которые используются только для освещения спортивных объектов в
аварийных режимах.
Линейные люминесцентные лампы считаются удачным вариантом
освещения для небольших спортивных залов, что обусловлено широким
ассортиментом таких светильников, а также возможностью удовлетворить
практически любое требование дизайнера по их размещению. Но малая
единичная мощность (до 80 Вт) делает их малопригодными для освещения
высоких помещений, поскольку возможная установочная высота таких
светильников не превышает 7 метров. К тому же в нормах электрического
освещения спортивных сооружений (ВСН-1-73) минимальная высота
подвеса светильников над игровой площадкой ограничивается диапазоном
от 6 до 12 метров (в зависимости от вида спорта). Таким образом,
относительно низкая стоимость люминесцентных светильников
нивелируется их большим количеством для достижения заданного уровня
освещенности.
Существенными недостатками люминесцентных ламп являются
большие размеры, трудность концентрации светового потока в
пространстве, а нестабильность работы при низких температурах не
позволяет устанавливать их на открытых спортивных площадках..
Неоспоримое преимущество металлогалогенных ламп — малые
габариты, что позволяет использовать их с различными видами
отражателей и более эффективно распределять световой поток.
Металлогалогенные лампы можно применять как для акцентированной
подсветки объектов, так и для общего освещения (при использовании
рассеивающих отражателей). Применение прожекторов,
концентрирующих поток лампы в узкий пучок, дает возможность осветить
удаленные объекты минимальным количеством приборов. Световая отдача
металлогалогенных ламп — 74—108 лм/Вт, что сопоставимо со световой

199
отдачей люминесцентных ламп (50— 104 лм/Вт) и значительно превышает
аналогичный параметр галогенных ламп накаливания (до 22 лм/Вт). При
одинаковой потребляемой мощности световой поток, излучаемый
газоразрядными лампами, в несколько раз выше, чем у галогенных.
В соответствии с нормами для освещения спортивных соревнований
лампы должны иметь цветовую температуру около 4000 К (нейтрально-
белые), а при телевизионных съемках и репортажах требуются лампы с
еще более высокой цветовой температурой, чего галогенные лампы
обеспечить не могут, поскольку их цветовая температура лежит в
диапазоне от 2500 до 3400 К. Поэтому для освещения спортивных
сооружений следует применять металлогалогенные или люминесцентные
лампы, цветность излучения которых — от тепло-белой до дневной белой.
Всесторонняя система освещения будет являться существенным
требованием, если спортивное сооружение достигает своего пика
интенсивности эксплуатации в вечернее время или во второй половине
дня. Необходимы два основных типа освещения:
– освещение проходов и запасных выходов так, чтобы зрители могли
благополучно войти и покинуть спортивное сооружение;
– освещение спортивного поля таким образом, чтобы игроки и
зрители могли видеть действие четко и без помех. Это может быть
необходимо для телевизионных камер (в случае заявленных требований).
Обе системы освещения, как безопасности, так и общее освещение
спортивного поля, объединяются вместе, так как их раздельная
эксплуатация чрезмерна; исключениями могут быть:
– ночные концерты, когда используются их собственные системы
освещения, питаемые от общих электросетей (что является обычной
практикой);
– спортивные мероприятия, которые заканчиваются при дневном
свете, но при этом темнота наступает до того, как все зрители покидают
здание.
В этих случаях спортивное сооружение осуществляет только
аварийное освещение для зрителей.
Аварийное освещение для зрителей
Аварийное освещение продолжает работать в случае прекращения
штатной подачи электроэнергии, оно предназначено для обеспечения
возможности эвакуации людей в случае отключения общего освещения
либо при возникновении других чрезвычайных ситуаций. Для
электропитания светильников этого типа используются либо сети
резервного питания, либо источники автономного питания
(аккумуляторы).
Аварийное освещение в спортивных сооружениях должно
устраиваться:
а) в проходных помещениях и на лестницах, служащих для
эвакуации людей из помещений, где может одновременно находиться
более 50 чел.;
б) в помещениях, где может находиться одновременно более 100
человек;
в) в бассейнах, на велотреках и на трамплинах для прыжков на
лыжах, а также на трибунах открытых сооружений, имеющих более 20

200
рядов.
Выходы из помещений, указанных «б», должны быть отмечены
световыми указателями.
Аварийное освещение для эвакуации должно обеспечивать
освещенность не менее 0,5 лк на полу по линии основных проводов и
ступеней лестниц; аварийное освещение ванны бассейна, полотна
велотрека, горы разгона и горы приземления трамплина для прыжков на
лыжах - не менее 5 лк на их поверхности.
При устройстве аварийного освещения люминесцентными лампами:
а) в каждом светильнике аварийного освещения к сети аварийного
освещения должно быть подключено не менее двух ламп;
б) напряжение на лампах в аварийном режиме не должно быть менее
90% его номинального значения;
в) температура окружающей среды должна быть не ниже +10 °C.
Светильники аварийного освещения должны быть присоединены к
сети, независимой от сети рабочего освещения, начиная от щита низкого
напряжения подстанции, или при наличии только одного ввода в здание,
начиная от этого ввода.
Управление аварийным освещением в основных помещениях,
лестницах и коридорах рекомендуется выполнять централизованно со
щитков аварийного освещения.
Аварийное освещение должно выполнять несколько функций,
прежде всего:
– ясно должны быть подсвечены запасные выходы так, чтобы
зрители не имели сомнений о правильном направлении движения в
чрезвычайной ситуации и могли пройти благополучно – без риска
споткнуться или упасть, спеша и находясь в состоянии паники;
– подсветка аппаратов экстренной связи и противопожарного
оборудования предусмотрена таким образом, чтобы они могли быть с
легкостью обнаружены.
Светильники должны быть размещены вдоль каждого прохода и
запасного выхода таким образом, чтобы не создавалось никаких темных
областей, особенно на лестнице и эвакуационных площадках перед
дверями.
В Великобритании уровень освещения, по крайней мере, в 1 люкс
должен быть осуществлен вдоль геометрической оси запасных выходов. В
открытых областях, больших чем 60 м
2
, минимальный уровень освещения
– 0,5 люксов в любой области в основании периметра; для
беспрепятственных маршрутов – минимум 0,2 люкса на геометрической
оси.
Все эвакуационное освещение должно продолжать работать, даже
если основная энергосистема дает отказ. Освещение должно срабатывать в
течение пяти секунд после отказа энергосистемы.
Аварийные светильники делятся на несколько типов:
1. Светильники постоянного действия. Это светильники, в которых
лампы аварийного освещения работают постоянно, когда необходимо
рабочее или аварийное освещение. В таких светильниках при наличии
напряжения в сети работает лампа и подзаряжается встроенный

201
аккумулятор. В случае отключения электроэнергии лампа работает в
течение 1 часа от аккумулятора. Тип аккумуляторных батарей: никель-
кадмиевые.
2. Светильники непостоянного действия, в которых лампы
аварийного освещения включаются только при нарушении питания
рабочего освещения. При наличии напряжения в сети подзаряжается
встроенный аккумулятор. В случае отключения электроэнергии
включается аварийная лампа (от 4 до 8 Вт). Как правило, светодиодная
индикация показывает наличие напряжения питания, а следовательно, и
подзарядки. Время работы от аккумулятора: от 1 до 3,5 часов. Тип
аккумуляторных батарей: никель-кадмиевые. Степень защиты: IP22, IP42,
IP65.
3. Комбинированный аварийный светильник с двумя или более
лампами, в котором, по крайней мере, одна работает от сети аварийного
питания, а другая (ие) – от сети рабочего освещения. При наличии
напряжения в сети работает основная лампа (от 4 до 8 Вт) и подзаряжается
встроенный аккумулятор. При отключении электроэнергии включается
аварийная лампа (от 4 до 8 Вт). Время работы от аккумулятора: от 1 до 3
часов. Тип аккумуляторных батарей: никель-кадмиевые. Степень защиты:
IP22, IP42, IP65.
В случае отказа основной энергосистемы всегда должна быть
предусмотрена резервная система энергоснабжения, что является
требованием законодательств во многих странах мира. Резервное
освещение может быть реализовано одним из двух способов:
1. Система блоков аварийного питания (БАП), функционирующая
только в течение определенного промежутка времени после отказа
основной энергосистемы, чтобы обеспечить безопасное движение людей
из опасной зоны.
Блок аварийного питания (БАП) – это устройство, предназначенное
для включения одной из люминесцентных ламп светильника рабочего
освещения в аварийный режим в случае исчезновения напряжения в сети.
Блок аварийного питания может быть встроен в уже установленный
люминесцентный светильник рабочего освещения. Один БАП
предназначен для одной лампы. БАП состоит из комбинированного
электронного блока питания с системой управления, сборки
аккумуляторных батарей и информационного светодиода.
Энергия, запасѐнная в аккумуляторных батареях, в случае аварии
расходуется на поддержание работы люминесцентной лампы.
Обычно требуемая освещѐнность в аварийном режиме значительно
ниже рабочей, поэтому световой поток люминесцентной лампы в
аварийном режиме меньше, чем в рабочем состоянии.
Линейные размеры БАП позволяют встроить их практически в
любой светильник с линейными люминесцентными лампами.
2. Более сложной системой освещения является централизованная
система аварийного освещения (ЦСАО), обеспечивающая освещение всего
здания, включая игровое поле.
Централизованные системы аварийного освещения (ЦСАО)
являются независимыми источниками аварийного электроснабжения и
предназначены исключительно для аварийного освещения.

202
ЦСАО обеспечивает все виды и режимы аварийного освещения в
зданиях и сооружениях и позволяет использовать типовые осветительные
установки с высокими световыми характеристиками для аварийного
освещения больших помещений и пространств, где по условиям
безопасности или требованиям технологического процесса это
необходимо.
Кроме основной функции аварийного электроснабжения для сети
аварийного освещения система выполняет функцию распределительного
щита аварийного освещения (ЩАО) и обеспечивает полное управление
аварийным освещением.
При отклонении напряжения питания на входе система
автоматически переключает нагрузку (сеть аварийного освещения) с
питания переменным током на питание постоянным током и напряжением
220 В от аккумуляторной батареи.
При возврате номинального напряжения питания система
автоматически возвращает нагрузку на питание от сети переменного тока,
а затем осуществляется быстрая подзарядка аккумуляторной батареи.
С обоими методами время автоматического срабатывания, в случае
отказа основной энергосистемы, не должно составлять больше пяти
секунд.
Освещение спортивного поля для игроков и зрителей
Если спортивное мероприятие проводится в темное время суток,
спортивная область должна быть освещена таким образом, чтобы игроки,
зрители на трибунах и те, кто наблюдает игру по телевидению, могли ясно
видеть процесс. Это означает, что уровень яркости, контраста и
освещенности должен быть правильно разработан на всей области игры. В
этом случае самые критичные требования будут необходимы для цветной
телевизионной передачи.
Причина, по которой мы имеем возможность видеть любой объект, –
это его контраст (цветовой или яркости или, возможно, обоих) с тем, что
находится позади этого объекта. Цветовыми контрастами мяча и игрового
поля или атлета и беговой дорожки в значительной степени управляют
спортивные руководства, и поэтому они обычно вне контроля
проектировщика.
Требования к уровню освещения для спортивных состязаний на
открытом воздухе, проводимых в темное время суток, будут ниже, чем
требования для того же вида спорта, проводимого в крытом помещении.
Причина этому – лучший контраст и адаптация, когда события на игровом
поле рассматриваются против темного вечернего неба. Уровни освещения
будут зависеть от специфического вида спорта из-за различных скоростей
действия, дистанции наблюдения, размера игрового объекта и
примененного цветового контраста. Чем быстрее движется игровой объект,
тем выше требуемое освещение. Кроме того, высокий уровень освещения
будет зависеть от уровня проводимых спортивных состязаний. Чем выше
уровень соревнований, тем выше требования к освещению.
Табл. 16 обобщает типичные уровни освещения и степень
однородности для множества видов спорта. Данная информация является
обобщенной. В процессе проектирования необходимо руководствоваться
определенными современными требованиями признанных

203
Международных стандартов освещения и рекомендациями
заинтересованных специфических спортивных ассоциаций.
Маленькие стадионы обычно освещаются системой, расположенной
по сторонам площадки. Три или четыре прожектора, расположенных на
одной из сторон поля, устанавливаются на высоте не менее 12 м. Чтобы
уменьшить излишнюю яркость, угол между осветительным прибором и
центром игрового поля должен быть между 20 и 30 . Угол между
осветительным прибором и краем поля должен быть между 45 и 75 ,
чтобы гарантировать адекватное освещение игроков, находящихся на
боковых линиях.
Большие стадионы могут использовать угловые колонны или мачты,
возможно, с дополнительным количеством осветительных приборов по
сторонам, чтобы обеспечить оптимальное освещение для любого
специфического мероприятия. Угловые мачты – вероятно, самая
массивная, используемая система. Это дорогие конструкции, они имеют
неоспоримое преимущество: не затрудняют обзор поля. Как правило,
высота мачты должна быть, по крайней мере, 4/10 м от расстояния по
плану между мачтой и центром игрового поля. Однако заключительная
высота мачты будет зависеть от требований значений норм показателя
ослепленности (GR – Glare Rating или P) над поверхностью игрового поля.
В очень больших стадионах система освещения будет частично
определяться проектом конструкции стадиона:
1. Открытые стадионы будут, вероятно, использовать систему,
описанную выше – четырех угловых мачт (рис. 112), минимальная высота
– приблизительно 35 м. Возможно добавление дополнительных мачт по
периметру, если это оправдано размером стадиона. Нужно отметить, что
такие высокие мачты могут представлять главную конструктивную и
эстетическую проблему проекта. Тем не менее эстетика является главным
условием проектирования, поэтому решением данной проблемы могут
стать телескопические или выдвигающиеся мачты.
Рис. 112. Игровое поле стадиона Галфарм (Galpharm), освещенное заливающим
светом, установленным на угловых мачтах

204
2. Крытые стадионы могут иметь освещение по сторонам в форме
непрерывных полос, установленных вдоль краев навеса (рис. 113).
Подобные осветительные приборы должны быть установлены, по крайней
мере, на 30-метровой высоте от поверхности игрового поля, чтобы
уменьшить риск излишнего яркого света, который может стать при таком
подходе непреодолимой проблемой, потому что свет достигает зрителей
под углами, близкими к горизонтальным. Однако положительная сторона
этого – увеличенное количество освещения по вертикали как дополнение к
освещению, установленному по краям навеса, что может быть выгодно для
телевизионного вещания. Гибридное решение, при котором используются
обе мачты, а также освещение стороны края крыши, может предложить
выход при некоторых обстоятельствах.
Рис. 113. Заливающий свет, смонтированный на кромку перекрытия стадиона
новый стадион "Зенита", г.Москва
Большая часть системы прожекторов расположена вдоль двух
основных сторон спортивного сооружения, с ограниченно допустимым
числом осветительных приборов вдоль краев навеса, чтобы ограничить
излишний яркий свет на основных принципиальных направлениях игры.
Использование прожекторов запрещено в пределах 15 м от зоны осевой
линии ворот, чтобы предотвратить прямой яркий свет на вратарей.
Для более больших схем могут быть созданы два или три
переключаемых уровня, что позволит использовать различные уровни
освещения для конкретных типов проводимых мероприятий в пределах от
тренировочных до полномасштабных матчей. Также для систем
прожекторов может быть необходима возможность вращения с помощью
дистанционного управления, чтобы освещать различные области

205
спортивной арены для различных типов мероприятий. Подобные
функциональные возможности необходимо закладывать на ранней стадии
проектирования.
Освещение игрового поля для телевидения
Поскольку линза камеры не может приспосабливаться к изменениям
в освещении на поверхности игрового поля так же быстро, как
человеческий глаз, освещение, необходимое для профессионального
телевидения, должно удовлетворить более строгим требованиям, чем
самые высокие стандарты для зрителей. Если спортивное сооружение
предназначено для телевизионного вещания, его проект освещения должен
базироваться на телевизионных, а не визуальных стандартах. Такие
стандарты должны принимать во внимание расстояние, на котором
снимается действие, тип используемой линзы, тип используемой камеры, а
также скорость игры и качество искусственного источника света.
Следующие критерии были развиты с учетом опыта профессионалов:
1. Должен быть определен минимальный уровень вертикальной
освещенности над спортивной площадкой относительно максимально
удаленной дистанции съемки камеры. Список типичных значений
представлен в табл. 25.
Таблица 25
Список значений для уровней вертикальной освещенности
над спортивной площадкой
Быстрота
действия
Поддерживаемое вертикальное освещение
в значениях Lux на максимальной дистанции съемки
камерой
25 м 75 м 150 м
Медленная 500 700 1000
Средняя 700 1000 1400
Быстрая 1000 1400
Примечания
1. Для промежуточных дистанций съемки камерой может быть применена
линейная интерполяция значений.
2. Несмотря на то, что HDTV-камеры стали во много раз более чувствительны,
чем камеры SDTV, обе системы могут функционировать при одинаковых условиях
освещения
3. Лампы с температурой цвета от 4000 до 6500 К используются в вечернее
время до заката; лампы от 3000 до 6500 К – только ночью.
4. Цветопередача ламп: Ra > 65; предпочтительное значение Ra > 80.
2. Горизонтальное распределение света по поверхности игрового
поля должно быть однородным, не контрастировать с темными или
светлыми областями.
3. Необходимо управление балансом между средними уровнями
вертикальной и горизонтальной освещенности над игровым полем.
4. Приемлемые параметры освещенности должны быть достигнуты
для всех первичных и вторичных местоположений камеры.
5. Значение нормы яркого света (P) над игровой поверхностью
должно быть не больше, чем P = 50.

206
6. Источник света должен быть выбран с учетом температуры цвета
(K), цветопередачи (Ра) и приемлемого по износостойкости и свойствам
износа люмена.
7. Освещение должно быть бестеневым, при этом с особым
вниманием необходимо отнестись к предотвращению затенения от крыши
и трибун, создаваемого световыми мачтами.
8. Зрительские трибуны, ограничивающие область игрового поля,
должны быть освещены, по крайней мере, на 25  от среднего уровня
вертикальной освещенности области игрового поля.
Современные указания для обеспечения вышеупомянутых
требований должны быть получены из соответствующих нормативных
документов для спортивных состязаний (таких как Международный
Олимпийский Комитет по легкой атлетике или ФИФА (FIFA) для
международных футбольных соревнований) и от профессиональных
организаций, проектирующие системы освещения.
Многие клубы имеют свои собственные видеосистемы для записи
игр, однако уровень освещения, требуемый для этого, намного ниже, чем
для профессионального вещания.
Для проектирования системы освещения, которая обеспечит
требования вышеупомянутых стандартов, настоятельно рекомендуется,
чтобы проект и установка спортивного освещения для цветного
телевидения (CTV) были выполнены с помощью специалиста.
Кроме того, должны быть учтены требования для вторичных
(движущихся) и рельсовых камер, поскольку вещательные компании
стремятся найти новые углы съемки, чтобы расширить телевизионную
привлекательность.
Современные системы прожекторов становятся более дешевыми и с
большей легкостью обеспечивают необходимое количество и качество
света, который требуется для цветных телевизионных камер. Это было
достигнуто при помощи технологии ламп высокой интенсивности
освещения HID (High Intensity Discharge – Высокой Интенсивности
Разряда). Источники света эволюционировали от огромных трубчатых и
эллиптических ламп, с большими витыми нитями накаливания и плохой
синхронизацией, до маленьких ламп, разработанных для продолжительной
жизни и высокой эффективной работы как часть сложных, компактных и
устойчивых оптических систем. Поэтому старые башни освещения были
заменены новыми легкими конструкциями мачт, использующими только
60  новых прожекторов (по сравнению с их числом на старой установке),
при этом достигающими лучших уровней освещения и визуального
качества.
9.2. Кабельные телевизионные системы
Кабельные телевизионные системы (западное обозначение – CCТV)
могут использоваться в спортивном сооружении в двух целях: для
безопасности и сдерживания толпы (что уже стало самым
распространенным использованием) и для информирования и развлечения
зрителей (этот огромный потенциал еще не эксплуатируется широко).
Потребность в лучшем контроле движения толпы привела к тому,
что все крупные спортивные сооружения теперь имеют установленные

207
системы видеонаблюдения, позволяющие контролировать плотность
толпы, направления движения и потенциально проблемные места до их
возникновения, в течение и после проводимых мероприятий.
Камеры стали меньше и менее навязчивы, что позволяет
контролировать зрителей без лишнего волнения по факту наблюдения и
устрашения. Улучшилось качество картинки до уровня, когда
индивидуальные зрители могут позже быть опознаны по видеозаписи,
особенно если применены компьютеризированные методы повышения
качества. Поразительный пример степени доступной миниатюризации,
составляет 150 мм с 25-миллиметровой камерой, вмонтированной в
полость турникета для съемки крупным планом. Без сомнения, к моменту
издания этой книги и после будут доступны камеры еще меньшего
размера.
Возвращаясь к аспектам безопасности, было бы слишком дорого
помещать камеры в каждый угол стадиона, но общий обзор всех областей,
а также целевой охват всех потенциально проблемных точек должен
учитываться, так как это является существенной частью любого нового
проекта спортивного сооружения.
Прежде всего, контролирующий персонал должен обладать ясным
обзором всех подходов зрителей к спортивному сооружению, чтобы они
могли заранее идентифицировать потенциально нежелательное
наращивание толпы. Таким образом, служба охраны в состоянии опознать
автобусы болельщиков и заранее принять предупредительные меры в
случае необходимости.
Впоследствии они должны быть в состоянии контролировать
наращивание толпы и поведение во всех областях плотной концентрации
зрителей, а также и их движение к входам турникетов, проходам трибун,
залам, лестницам и т.п.
Интеграция систем
Контролирующие системы, описанные выше, не должны быть
независимыми. Они должны быть в общем контексте всей электронной
системы коммуникаций, охватывающей телефон, наблюдение и
регистрацию толпы, управление доступом внутрь периметра, общую
безопасность, пожарный контроль и тревогу, а также системы аварийной
эвакуации. Такие дополнительные аспекты, как: контроль парковки,
контроль лифтов и т.п. – могут быть также объединены в систему.
В качестве примера того, как такая интеграция систем может
работать, представлена попытка незаконного проникновения на
охраняемую территорию, обнаруженная электронной системой датчиков,
которая активизирует камеру регистрации, автоматически сообщает
офицерам охраны спортивного сооружения и предлагает возможные
варианты дальнейших действий. Далее озвучивается записанное заранее
предупреждение злоумышленнику, включение тревоги и запись
видеоотчета и компьютерная распечатка всей последовательности событий
для будущего анализа. В этом случае могут быть предприняты все
необходимые правильные действия, а надежный учет сведет к минимуму
риск человеческой ошибки.
В идеале все системы, описанные выше, должны быть объединены в
единый взаимосвязанный источник. При этом естественно необходим

208
совет опытного специалиста, чтобы избежать несовместимости между
подсистемами, которые должны четко взаимодействовать для максимально
эффективного управления спортивным сооружением.
Кабельные телевизионные системы для информации и
развлечения
Кабельное телевидение предлагает возможность зрителям
ознакомиться с комментариями относительно предстоящей игры,
повторами и информацией об игроках, основными моментами других игр и
другие потенциальные возможности на маленьких индивидуальных
телевизионных приемниках или на огромных экранах, установленных над
спортивной площадкой.
Это не только развлекательный аспект, но и существенный элемент
во множестве методов управления, призванных отвлечь зрителей от
заманчивой альтернативы наблюдения за спортивными событиями
бесплатно в домашнем комфорте, со съемками крупным планом,
повторами и т.п. Пропорция спортивных событий, вещаемых по
телевидению все время увеличивается с распространением кабельного и
спутникового телевидения, вынуждая спортивные сооружения стараться
изо всех сил вернуть свою аудиторию, а следовательно, прибыль. Можно
предвидеть день, когда зрители будут обеспечены портативными
приемниками кабельного телевидения с наушниками, принимающими
только канал спортивного сооружения, как часть цены за билет. Возможно,
телевизионное и радиовещание спортивного сооружения будет
передаваться на устройства, встроенные в подлокотники зрительских мест
или в спинки кресел, как в самолете. Предлагаемый объем услуг может
включать опытные комментарии, повторы и информацию относительно
игры, а также заказ покупок, которые будут доставлены к зрительскому
месту в перерыве, или интерактивные технологии, позволяющие зрителям
собирать информацию или статистику по игроку или команде, исходя из
опыта предыдущих игр и т.д. (см. рис. 114).
Тенденции развития этого направления можно наблюдать уже сейчас
на примере Гонконгского Жокей-клуба (the Hong Kong Jockey Club), где
зрители могут использовать клавиатуру, чтобы узнать текущие шансы и
поставленные ставки с их мест. Это лишь вопрос времени прежде, чем
миниатюрные экраны будут добавлены к устройствам, обеспечивающим
зрителю возможность наблюдать за событиями под разными углами, а
также крупные планы, не доступные со зрительского места.
Возвращаясь от предположений о вероятном будущем к
современным возможностям, можно отметить, что на сегодня в
эксплуатации находятся в основном две технологии.

209
Рис. 114. Концепция цифровой панели, встроенной в зрительское место
Электронные табло
Использование простых числовых или текстовых дисплеев над
спортивной площадкой теперь является банальным. Они показывают счет,
реальное время, пройденное и остающееся время игры, имена и данные
игроков и команд и т.п. Даже маленькие стадионы или спортивные залы
имеют табло подобного типа. Для установки подобных систем необходимо
руководствоваться указаниями заинтересованных спортивных комитетов,
компаний производителей и монтажа и, возможно, независимых
консультантов, чтобы гарантировать правильное местоположение, размер
и спецификацию. Если этот аспект не рассматривать на достаточно ранней
стадии проекта, может оказаться невозможным установить систему,
полностью удовлетворяющую требованиям.
Цветные видеодисплеи
Это совершенно отличная от вышеупомянутой технология.
Подобные устройства намного дороже, но также и намного эффективнее.
Цветные видеодисплеи подобны гигантским телевизорам, которые могут
показать на экране повторы, основные моменты прошлых игр или события,
происходящие одновременно в разных частях игрового поля и, конечно,
коммерческие передачи, которые являются полезным источником дохода
для спортивного сооружения (рис.115).
В дополнение к привлечению и развлечению зрителей,
увеличивающих конечный доход, запрограммированная заранее
последовательность развлекательного вещания на больших видеоэкранах
может также выгодно замедлить норму, по которой люди покидают
спортивное сооружение. Сдерживая определенную пропорцию аудитории
на их местах после финального свистка (вместо спешного движения к
выходам) создаются более благоприятные условия безопасности. Кроме
того, может быть выгодно, если зрители, привлеченные развлекательными
видеопрограммами, прибудут раньше, чем обычно, оставаясь дольше в
пределах спортивного сооружения и используя рестораны и другие
комплексы до начала и после игры.

210
Видеоэкраны могут быть установленными на стационарной основе
или временными, установленными всего за шесть часов до начала
мероприятия. Поскольку эти экраны очень дороги в установке,
обслуживании и работе (с денежными затратами в несколько миллионов на
экраны самых больших размеров), для большинства спортивных
сооружений единственным возможным вариантом может быть аренда
данного оборудования.
Рис. 115. Видеотабло (центральное размещение)
На момент написания данного учебника наибольший доступный
размер мобильных экранов дневного света – 48 м
2
. Самый большой в мире
HD-экран, который установлен на токийском ипподроме 66,4 м в длину и
11,2 м в высоту, площадь эквивалентна трем теннисным кортам.
Стационарные экраны могут достигать 70 м
2
, состоят они из 120 меньших
экранов с высокой разрешающей способностью: 10 – по вертикали и 12 –
по горизонтали. Ими управляют от пульта, который позволяет
использовать как всю область экрана для одного гигантского изображения,
так и мозаику из меньших изображений, давая простор для захватывающих
развлекательных эффектов.
Выбор, расположение и эксплуатация этих очень дорогих устройств
– критические факторы, которые должны быть тщательно взвешены.
Некоторые требования очевидны, например:
– экраны должны быть легко видимыми для всей аудитории;
– экран в любом случае не должен затруднить прямой обзор
игрового поля или игры;
– солнечный свет никогда не должен падать непосредственно на
видеоповерхность экрана.

211
Другие аспекты являются крайне специфическими с технической
точки зрения и слишком быстро изменяются, чтобы описывать их здесь.
Перед принятием решений проектировщики должны руководствоваться
советом опытных специалистов и независимых консультантов, а также
компаний, работающих в этой же в области.
Электронные табло по требованиям ФИФА (FIFA)
Главная цель алфавитно-цифровых информационных систем состоит
в том, чтобы показывать результаты соревнований. Через компьютер
матричные информационные системы могут показать тексты и
изображения.
В технических рекомендациях ФИФА (FIFA) указано, что
необходимо обеспечить, по крайней мере, одно управляемое компьютером
табло. Как правило, два табло размещаются по диагонали, друг напротив
друга, обеспечивая тем самым оптимальное визуальное восприятие без
потери зрительских мест. Рекомендуется, чтобы горизонтальный угол
восприятия не превышал 120 .
Так как спортивные ассоциации пока не определили минимальную
высоту для видеокубов, мы можем предположить, что высота 25 м от
поверхности игровой площадки будет достаточной.
Кроме того, необходимо отметить проблему тени, отбрасываемой
кубом на центр игрового поля. Необходимо учитывать это на ранней
стадии планирования.
9.3. Акустика
Акустические, шумовые и звуковые требования для спортивного
сооружения взаимосвязаны и не должны рассматриваться в отдельности.
Успешными факторами интеграции звука в акустической окружающей
среде будут:
– обеспечение звуковой поддержкой все здание;
– обеспечение возможности каждому виду спортивных мероприятий
в данном пространстве проходить без помех;
– обеспечение соответствующей естественной акустики для
повышения эффективности проводимого мероприятия;
– минимизирование риска экологического шумового воздействия на
прилегающие строения.
На рис. 116 представлены основные акустические аспекты, их
эффект на окружающую среду и звуковое качество, которые нуждаются в
обязательном рассмотрении.

212
Рис. 116. Основные акустические аспекты и их влияние на окружающую среду
Важно установить предложенное эксплуатационное использование
спортивного сооружения, которое связано с бизнес-планом не только на
момент его открытия, но также и в будущем. Это позволит оценить
приоритеты, которые окажут влияние на конечный проект.
Проект и последующие действия, связанные с данными
акустическими аспектами, должны быть скоординированы с
проектировщиками, и в частности с архитектором, инженером-
конструктором, инженером по технике и электрике. Разработка проекта
акустики может оказать существенное влияние на полный проект, а
следовательно, и его стоимость.
Естественная акустика чаши эффективна при решении 3-х основных
проблем, связанных со спортивными сооружениями:
1. Среда для получения зрителем удовольствия от происходящих
спортивных событий.
2. Помощь в обеспечении необходимой речевой ясности звуковой
системы спортивного сооружения.
3. Влияние на качество звука во время проведения музыкальных
мероприятий.
Акустикой чаши управляют, прежде всего, размер, форма и отделка
спортивного комплекса. Она может быть вариабельна в среде, если
принимать во внимание, что современные здания могут иметь такие
особенности, как закрываемые крыши или подвижные видеоэкраны,
которые могут изменять акустическую окружающую среду.
Как в большинстве аспектов проектирования, существует конфликт
акустических требований проекта и удовольствия зрителей от спортивных
мероприятий в случае, когда идет сравнение речевой ясности звуковой
системы и качества музыки для концертов.

213
Для спортивных мероприятий акустика должна быть как можно
более звукоотражающая (живая) (насколько это возможно) для
обеспечения атмосферы. Это приводит к проектированию множества
твердых, отражающих поверхностей и использованию формы крыши,
обеспечивающую конструктивные отражения от противоположных
трибун.
Для хорошей речевой ясности звуковых систем акустическая
окружающая среда должна иметь тенденцию к безэховому звуку. Таким
образом, необходимо повысить отношение прямого звука к отраженному.
Это вынудит проектировщиков использовать в проекте акустически
поглощающие поверхности.
Эта проблема еще более усложняется, если стадион должен
использоваться для музыкальных концертов. В случае, когда используются
большие гастрольные звуковые системы, должна быть уменьшена
реверберация, поскольку такое нежелательное эхо может быть
существенным источником раздражения слушателей. Существует
множество примеров, когда сотни людей покидали зал и требовали
возмещения стоимости билета из-за этого акустического дефекта.
Понятно, что существует баланс между звукоотражением,
звукопоглощением и требованиями реверберации. Для этого необходимо
провести акустическое моделирование как часть проектных изысканий
таким образом, чтобы акустика была оптимизирована для большинства
мероприятий, проводимых в спортивном сооружении.
Поведение звука в спортивном сооружении диктует сложная теория
волн, которая в сочетании со сложным пространством здания не может
быть с легкостью смоделирована непосредственно в соответствии с
теорией волн. Большинство моделей используют методику отслеживания
лучей, которые приближены к поведению волны. Отслеживаются
многократные отражения луча, действующие по принципу: угол
направления звука равен углу звукового отражения. Другие факторы,
которые приняты во внимание во время моделирования: исходные
особенности звука, затухание, воздушное поглощение, взаимодействия
(отражения) с физическими объектами и поглощающими поверхностями, а
также граница преломления лучей и проход сквозь конструкции здания.
Пример прослеживающего луч трехмерного изображения иллюстрирован в
рис. 117. Различные пути отражений показаны в стадионе от крыши, стен и
т.д. При этом акустические дефекты могут быть выявлены с помощью
эхограммы.
На практике подобный подход в исследовании только начинает
эффективно использоваться, однако необходимо подчеркнуть, что только
детальное исследование и моделирование ситуации идентифицирует
проблемы, а следовательно, самые эффективные способы их устранения
для каждого определенного случая и эксплуатационных характеристик.

214
Рис. 117. Геометрическое моделирование акустических отражений
Чтобы определить акустические требования звуковой изоляции
чаши, важно установить две первичные переменные: исходные уровни
шума и приемлемые для слуха уровни шума. Оба являются переменными
на основании потенциального диапазона действий, происходящих в
здании, которые, в свою очередь, могут затронуть допустимые значения
уровней шума, применимых для прилегающих жилых построек (см.
табл. 26).
В дополнение к традиционным требованиям работы звукового
оборудования, звуковые системы, предназначенные для современных
площадок, часто обязаны выполнять следующие функции:
– передавать важные сообщения на все общественные зоны здания;
– передавать комментарий, связанный с происходящими
мероприятиями;
– быть подходящими для воспроизведения музыки;
– передавать сообщения от спонсоров и рекламодателей;
– иметь возможность соединения с экранами и другим визуальным
оборудованием;
– соединяться с концертным звуковым оборудованием;
– обеспечивать требования к звуку для достопримечательностей
здания (туров, музея и пр.);
– обеспечивать систему коммуникации для плохослышащих.
Таблица 26
Характерная акустическая обработка для чаши спортивного
Зона Акустический результат Возможная акустическая
обработка
Крыша Может обеспечивать хорошие
отражения для спортивных
мероприятий, создавая
атмосферу, однако пагубно для
систем громкой связи
Обеспечение некоторого
акустического поглощения для
некоторых редких частей крыши.
Это улучшит восприятие речи для
систем громкой связи спортивного
сооружения и уменьшит

215
нежелательные отражения.
Отражения для поддержания
атмосферы будут сохранены
Фронтальная
часть балконов
Вертикальные поверхности
могут создавать эффект эха во
время концертов
Обработка акустически
поглощающими или рассеивающими
материалами. В случае, когда
необходима реклама, рекламное
полотно можно изготовить с
добавлением акустически
поглощающего материала
Вертикальные
поверхности
Вертикальные части лестниц, а
также задняя стенка могут
создавать эффект эха во время
концертов
Обработка акустически
поглощающим материалом,
соответствующим поверхности.
Заложить в проект помещения
поглощающие панели и ловушки для
басов
Фронтальная
часть
диспетчерских
Фронтальное остекление и
функциональный комплект
оборудования могут создавать
эхо
Установка остекления под углом 5 
в любую сторону (вверх, вниз,
вправо, влево), обеспечивая
рассеивающую звук поверхность,
уменьшая фокусировку
Звуковые системы также обеспечивают аварийную эвакуацию и
тревогу бомбардировки и должны быть связаны с системой обнаружения
огня, как голосовая тревога. Кроме того, они должны быть связаны с
системами контроля, чтобы при необходимости сообщать о любых
ошибках.
Проект звуковой системы должен быть включен в рамки
архитектурного акустического моделирования так, чтобы могли быть
установлены оптимальное количество и типы громкоговорителей для
каждой требуемой акустической зоны для достижения необходимых
критериев работы.
9.4. Звуковые системы
Плохо разработанные или несоответствующие звуковые системы
могут серьезно навредить работе спортивного сооружения, поэтому
необходимо крайне серьезно отнестись к проекту используемого звукового
оборудования. Существуют зарегистрированные случаи в США, когда
спортсмены должны были носить затычки для ушей, чтобы иметь
возможность сконцентрироваться на игре, а также есть множество случаев,
когда зрители испытывали дискомфорт от излишне громких систем
оповещений или, наоборот, слишком тихих, чтобы расшифровать
сообщение или быть услышанными сквозь фоновый шум.
В первую очередь, в проектировании такой системы необходимо
ясно определить ожидания, которые должна достигнуть система в
процессе ее эксплуатации. Аспекты, обязательные для определения,
включают:
– специфические функции;
– слышимость;
– ясность;
– воспроизведение музыки;

216
– обеспечение людей с ограниченными возможностями.
В спортивных сооружениях необходимо обеспечить четыре
различные функции назначения звуковых систем:
– связь со зрителями (общие объявления, комментарии относительно
происходящих событий и т.д.);
– озвучивание информации и инструкций в чрезвычайных
ситуациях;
– развлекательная функция;
– реклама.
Время от времени некоторые из вышеупомянутых функций могут
противоречить друг другу, создавая наложения. Поэтому необходимо
обеспечить приоритетную последовательность использования звуковых
систем:
1. Объявления специальных и охранных служб.
2. Объявления администрации здания и диспетчерской.
3. Общие объявления и комментарий состязаний.
4. Информация о предстоящих мероприятиях. Музыкальное и другое
развлечение. Реклама.
Чтобы быть эффективной, звуковая система должна быть
существенно слышима сверх пиковых значений фонового шума толпы.
Поэтому проектировщикам необходимо установить фактический уровень
фонового шума либо измерением (в случае существующего спортивного
сооружения), либо вычислением (в случае нового сооружения).
Кроме того, важно принимать во внимание пиковые уровни
(например, когда забивается гол). При проектировании можно
руководствоваться тем, что звуковая система должна превышать 6 Дб от
значения уровня шума толпы.
Следующий шаг должен определять правильность распределения
звука в спортивном сооружении, так как система будет бесполезной, если
зрители одной области будут воспринимать звук ясно, тогда как другие не
смогут услышать вообще ничего. Степень правильности распределения
звука, должна колебаться в пределах +6 и –3 Дб по крайней мере, для 95 
зрителей (однако допускается 75 ) или для 1  менее важных областей,
таких как вестибюли и турникеты.
Усилитель должен иметь необходимое качество и мощность, чтобы
поддержать вышеупомянутую работу, не зависимо от переменных уровней
значений фонового шума. Современные системы в состоянии сделать это,
приспосабливаясь автоматически к уровням фонового шума.
Наличие достаточного звукового объема не обязательно гарантирует
ясность. Для этого необходимо измерить, определить и вычислить уровни
звука на 4 кГц октавах. Чрезвычайные сообщения зачастую могут быть
сложными и не должны быть поняты неправильно, поэтому любое
тестирование звуковой системы должно копировать реальное
использование и не ограничиваться простыми «раз, два, три, проверка...».
Если спортивное сооружение предназначено для многоцелевого
использования, звуковая система должна быть подходящей для проведения
музыкальных мероприятий. Музыка устанавливает наиболее
требовательные критерии к качеству звука. Проектирование постоянной
звуковой системы с учетом этих критериев будет дорого, и, вероятнее

217
всего, слишком дорого, если спортивное сооружение будет редко
использоваться для проведения музыкальных событий. В этом случае
придется прибегнуть к временным системам, но тогда необходимо с
большой осторожностью продумать, как именно эти временные системы
будут установлены, как поведет себя спортивное сооружение акустически
во время его использования и каковы будут соотношения между
постоянной и временной системами. Большинство проблем, связанных с
акустикой, – это результат некорректного предварительного анализа или
его отсутствие.
Звуковая система для людей с ограниченными возможностями
представляет из себя замкнутую цепь проводов по всему периметру
здания, которая производит электромагнитный сигнал, принимаемый
слуховыми аппаратами. Такая система может быть установлена в
определенных областях так, чтобы люди с ограниченным слухом могли
слышать сообщаемые комментарии.
Существует три способа расположения динамиков:
централизованное расположение, частичное распределение динамиков и
полностью распределенная система динамиков.
Централизованная система собирает все громкоговорители вместе в
одном местоположении, что делает этот подход самым дешевым из трех
вариантов. Неудобство этой конфигурации в том, что контроль за
распределением звука крайне ограничен. Если весь звук исходит из одной
точки, он может быть слишком громким для тех, кто расположен близко к
колонкам или слишком мягким для тех, кто находится от них далеко. В
открытых спортивных площадках их местоположение обычное в одном
конце чаши и зачастую в связке с видеоэкраном. В крытых спортивных
сооружениях, местоположение колонок обычно в центре, над игровой
площадкой. Данный вариант может быть самым соответствующим
использованием централизованной системы, однако такое размещение
может усилить проблемы с реверберацией.
У частично распределенной системы существует несколько групп
колонок, размещенных по периметру чаши с регулярным разделительным
интервалом (например, на мачтах освещения). Такой подход также
называют системой сетелитов, он популярен в крытых спортивных
сооружениях США.
Полностью распределенная система, которая более популярна в
Европе, имеет распределение колонок, рассеянных всюду, даже в
зрительских областях. Это подход является самым дорогим из этих трех
вариантов из-за требуемого количества проведенных коммуникаций. Такая
система, возможно, не обеспечит хорошее звуковое покрытие игровой
области, поэтому может быть необходима временная система, если эта
зона будет использоваться общественностью (например, во время
концертов). Однако это неудобство частного характера. Распределенная
система обеспечивает лучшее общее звуковое качество из всех трех
вариантов и лучший контроль. Динамики могут быть расположены на
каждом ряду чаши спортивного сооружения и могут отдельно служить
каждой секции зрительских мест. Кроме того, может быть достигнута
хорошая синхронизация с видеопоказами при обеспечении фракционной
задержки звука в случае необходимости.

218
Какой бы ни был принят подход, системой оповещения зрителей
необходимо управлять из диспетчерской спортивного сооружения, которая
должна иметь обзор игрового поля, а также вторичный контроль из
диспетчерской служб безопасности. Другие дикторы, использующие
систему, могут находиться в различных частях здания. Необходимо
обеспечить и условия для размещения микрофона в пределах игрового
поля для интервью с игроками и развлечения зрителей
профессиональными шоуменами, хотя для этих целей можно использовать
радиомикрофон. Другие факторы для распределения контроля над
звуковой системой базируются вокруг приоритетов: кто должен передавать
сообщения и какой именно тип сообщения необходим для передачи.
9.5. Средства массовой информации
XXI столетие будет даже больше, чем век коммуникаций. Благодаря
новым технологиям каждый человек будет в состоянии слышать, говорить,
видеть и, таким образом, принимать участие в общественных событиях и
быть под их влиянием даже на расстоянии самыми беспрецедентными
способами.
Несмотря на это, спортивные сооружения продолжают строиться и
остаются одними из самых дорогих сооружений. Причиной этому
являются непосредственно люди и их естественная потребность физически
присутствовать вместе со всеми их чувствами в центре общественной
жизни. Однако во многом общественное сознание в современном мире
формируют средства массовой информации. Таким образом, те миллионы
перед телевизорами являются фактической аудиторией для рекламных
компаний потребительского общества.
Три разных типа рабочих областей различают согласно их
местоположению: на спортивной площадке, внутри спортивного
сооружения, за пределами здания. Применяются различные необходимые
конструктивные условия:
На спортивной площадке базируются различные группы людей с
различными требованиями:
1) телевидение и радио, положения комментаторов и места
наблюдателей;
2) печатные СМИ (письменная пресса) – места прессы (рис. 118);
3) фотографы (рис. 119);
4) камера и место телеведущего.
Рис. 118. Места для журналистов на верхних ярусах AWD Арена, Ганновер;
Рис. 119. Фотографы за линией ворот

219
Внутри спортивного сооружения размещаются соответствующие
рабочие помещения СМИ для того, чтобы провести обработку спортивных
новостей и сообщений:
5) пресс-конференции;
6) телевизионные студии;
7) пункт комментаторов и телевизионная диспетчерская;
8) центр СМИ и монтажная.
За пределами здания располагаются места для стоянки
транспортных средств внестудийной передачи и технического
оборудования:
9) место для стоянки и зона установки оборудования;
10) медийный пункт передачи.
Когда для проведения главных спортивных событий число
представителей СМИ умножается, основные рабочие области
перемещаются в так называемые «умные» медиацентры СМИ (SMC –
Smart Media Centers) (рис. 120) вне периметра спортивного
сооружения. Размещается смежный технический телевизионный состав.
Рис. 120. Главный медиацентр Зимних Олимпийских игр 2014 (проект)
Число комплексов СМИ может также измениться от игры к игре или
стадиона к стадиону.
Очень гибкий подход жизненно важен, когда дело доходит до
установки комплексов. Технологические события не могут быть
предсказаны, и сравнение их темпа с периодом времени для планирования
и строительства мест встречи ясно показывает, что даже эксперты могут
только заявить ценности приближения.
Учитывая положения камер, места их работы и телевизионных
студий, первоклассные условия комплексов СМИ являются существенным
требованием. Область СМИ должна быть расположена в центральной
части спортивного сооружения, на той же самой стороне стадиона, где
расположены VIP-зоны и комнаты игроков, ниже или выше трибуны для
почетных гостей, поскольку лучше всего оттуда может наблюдаться игра.

220
Оптимальное местоположение для зон СМИ на соревнованиях по
легкой атлетики – между средней линией и финишной чертой беговой
дорожки на 400 м. Это должна быть контролируемая и охраняемая зона со
специализированным доступом. Все зоны должны быть обеспечены
пронумерованными одинарными местами, отвечающими общим
требованиям безопасности и комфорта, и иметь хороший и
неограниченный обзор спортивной площадки. Журналист должен иметь
быстрый и беспрепятственный доступ ко всем рабочим областям СМИ.
Существуют рабочие места для радио- и телевизионных репортеров,
которые комментируют игры. Наблюдая за спортивными состязаниями
или матчами вживую, они одновременно могут управлять стоп-кадрами,
повторами и живыми изображениями на 2-х или 3-х мониторах (1 монитор
для радио).
Рис. 121. Схема комментаторской позиции
Для специальных спортивных событий зона прессы должна быть
расширена. Чтобы увеличить вместимость зон СМИ до, например,
требований УЕФА/ФИФА (UEFA/FIFA), обычные зрительские места
переоборудуются с помощью временных мер (рис. 121). В зависимости от
типа мероприятия, положение комментатора, вероятно, придется
приспосабливать к новым ситуациям.
Компания, ведущая вещание, ответственна не только за
производство и распределение международных телевизионных сигналов,
но также координирует передачу сигналов, средств и услуг к станциям. В
зависимости от радиовещательной концепции отличают два
телевизионных положения:

221
– многосторонний (Multilateral): положения камеры производят один
телевизионный сигнал для всех (от латинского multos = многие, latus =
сторона, значение «Multilateral»);
– односторонний: положения камеры производят свой собственный
телевизионный сигнал с их собственным оборудованием.
Чтобы соответствовать стандартам ФИФА, в стадионе требуются
условия для двух полностью оснащенных телевизионных студий (а также
радиостудии, согласно техническим рекомендациям УЕФА (UEFA) – 2008)
(рис. 122).
Рис. 122. Стационарная TV-студия
Индивидуальный размер – площадь, по крайней мере, 50 м
2
и
наименьшей высота – 4,0 м. Размеры основаны на технологиях СМИ,
включая освещение, а также другое оборудование, необходимое для
установки. У игроков, тренеров и делегатов должен быть свободный
доступ, а пресс-центры, комментаторские и гримерки должны
располагаться рядом.
Требования ФИФА для Чемпионата мира также включают
положения об открытых платформах для телеведущих:
Размеры: 5,0 × 5,0 м (приблизительно).
Игры групп: 3 по 25 м
2
каждая.
Финал: 6 по 25 м
2
каждая.
Мобильная стеклянная студия с панорамным видом стадиона
(рис. 123): количество, по меньшей мере, 3; размер – приблизительно 2,0 ×
4,0 м.

222
Рис. 123. Временная стеклянная студия
В дополнение к перечисленным типам студий рекомендуется
организовывать зоны мгновенных интервью (рис. 124)
Рис. 124. Зона мгновенных интервью
Эта область имеет специальную функцию и обеспечивает
пересечение различных групп пользователей. Здесь возможен прямой
контакт между игроками и представителями СМИ для проведения
интервью. Через отдельные входы игроки и журналисты могут войти в
смешанную зону, особенно когда команды покидают спортивное
сооружение после окончания игры.
Маршрут, по которому игроки проходят сквозь толпу поклонников
из раздевалки к автобусам команды, извивается шириной в 1,50 м, чтобы
предоставить наибольшему числу людей возможность прямого контакта с
игроками. Вдоль этих временных барьеров журналисты могут быть
размещены на платформе во втором ряду, в зависимости от
необходимости. Область закрыта от широкой публики.
Смешанная зона должна быть задействована только в течение
приблизительно 60 минут. До и после состязания эта область может
использоваться другими способами.
Смешанная зона главным образом расположена между раздевалками
команд. Для больших спортивных событий, таких как Чемпионат мира по
футболу, ФИФА требует помещение площадью 600/750 м
2
для игр групп и
финалов.

223
Дополнительные требования к площадям временно обеспечиваются
граничащими областями, такими как: подземные автостоянки, склады и
уличные тенты.
UEFA варьирует требования к смешанным зонам в соответствии со
значимостью игр (группа / четвертьфинал / полуфинал и открытие /
финал):
– представители прессы: 150/200/250/320;
– площадь в м
2
: 250/300/400/600;
– команды телевизионных инженеров (по 2 человека каждая):
25/25/30/40.
Такой тип интервью имеет место быть на пути от игрового поля к
раздевалкам, на площадке, огражденной от аудитории рядом, или внутри
смешанной зоны.
Для интервью с игроками или тренерами в течение полупериода
(продолжительность приблизительно 90 с) или после окончания игры
требования к размерам площадки составляют 2 × 15 м для команды
приблизительно из шести человек (ФИФА).
9.6. Отопление и кондиционирование
Так как традиционно множество спортивных состязаний
наблюдаются под открытым небом, открытые области спортивного
сооружения не обеспечиваются отоплением или кондиционированием,
поэтому люди остаются в своей одежде, при этом в перерывах покупая
пищу или напитки. Однако некоторые области спортивных сооружений
потребуют нормального обогрева или кондиционирования воздуха. Это
могут быть рестораны или приватные комнаты, где зрители будут сидеть в
закрытом помещении в течение более длительных периодов времени.
Кроме того, в перечень помещений могут входить помещения клуба,
офисы администрации и вспомогательные помещения.
В случаях, когда спортивное сооружение полностью перекрыто,
возникает выбор: обеспечивать отоплением или кондиционированием
арену и зрительские места вокруг. Однако при этом необходимо
рассмотреть затраты энергии, связанные с отоплением такого большого
объема помещений.
9.7. Микроклимат
Спортивные залы весьма разнохарактерны по своим архитектурно-
планировочным решениям. Особенно это касается высоты помещений,
наличия мест для зрителей или их отсутствие, защиты световых проемов и
так далее.
Спорт это тяжелая работа и требует высокого норматива подачи
свежего воздуха в спортивный зал.
Действующий СНиП 2.08-02-89* «Общественные здания и
сооружения и справочное пособие к СНиП «Проектирование спортивных
залов, помещений для физкультурно-оздоровительных занятий и крытых

224
катков с искусственным льдом» предусматривают подачу 80 м3/ч на
спортсмена и 20 м3/ч на зрителя.
Параметры внутреннего воздуха практически ничем не отличаются
от действующих допускаемых и оптимальных условий микроклимата.
Таблица 27
Параметры микроклимата в помещениях
Наименование
помещений
Внутренняя
температура, tв, °С
Кратность обмена воздуха, м
3
/ч
Приток Вытяжка
1 2 3 4
Спортивные залы без
мест для зрителей
(кроме залов
художественной
гимнастики)
15
По расчету с подачей не менее 80
м3/ч наружного воздуха на
спортсмена
Залы для
художественной
гимнастики,
хореографии и залы с
местами для зрителей
18
По расчету с подачей 80 м3/ч
наружного воздуха на спортсмена
и 20 м3/ч на зрителя
Помещения силовой
и акробатической
подготовки и,
индивидуальной
разминки
16 2 3
Учебные классы,
помещения для
тренерского и
судейского состава,
прессы,
администрации и т.п.
18 3 2
Гардероб верхней
одежды
16 - 2
Мастерские
16 2
3 (в том числе
местные отсосы)
Помещение
пожарного поста
18 - 2
Раздевальные при
душевых и
массажных
25 По балансу 2 (через душевые)
Душевые 25 5 10
Массажные 22 4 5
Туалеты общего
пользования
16 -
100 м3/ч на унитаз
или писсуар
Туалеты при
раздевальных
20 -
50 м3/ч на унитаз
или писсуар
Кладовые с
постоянным
пребыванием
обслуживающего
персонала
16 - 2
Кладовые с 10 - 1

225
кратковременным
пребыванием
персонала
сушки спортивной
одежды
25 2 2
Спортивные залы, как правило, окружены обслуживающими
помещениями: раздевалками, душевыми, помещениями для тренеров,
массажистов и инвентаря, где воздухообмен считается по нормативной
кратности.
Примечание: обычно при расчете воздухообмена по кратностям
создается таблица поэтажного баланса по воздуху и, как правило,
нормативная вытяжка превышает приток. Для устранения дебаланса в
коридоры обслуживаемых помещений подается приточный воздух в
количестве равном поэтажному дебалансу.
Воздухораздача приточного воздуха в спортивные залы выполняется
обычно через воздухораспределители, установленными на высоте 3,5–4 м
над полом наклонными компактными струями с перепадом температур t,
°С:
Удаление воздуха из верхней зоны зала, где он имеет несколько
повышенную температуру и влагосодержание, выполняемое либо
вытяжными системами, либо, что чаще, системами естественной вытяжки,
оборудованными утепленными клапанами с электроподогревом створок и
поддонами с дренажом для слива возможного конденсата.
Рециркуляция воздуха вполне применима для спортивных залов, но с
обязательным сохранением норматива подачи свежего воздуха.
В помещениях, оборудованных клеедеревянными спортивными
конструкциями, необходимо постоянно поддерживать относительную
влажность воздуха не ниже 45%, а температуру воздуха – не выше 35°С.
Подвижность воздуха в зонах нахождения занимающихся
принимается не более:
- 0,3 м/с – в спортивных залах для борьбы, настольного тенниса и в
крытых катках;
- 0,5 м/с - в остальных спортивных залах.
Относительную влажность воздуха в спортивных залах
рекомендуется принимать в пределах 30-60 %, имея ввиду, что нижний
предел принимается для холодного периода, верхний – для теплого.
Этих параметров нельзя достигнуть в холодный период только
вентиляцией. Требуется увлажнение воздуха (после калориферов) либо
паром, что весьма энергоемко, либо адиабатным увлажнением в блок-
камерах сотового увлажнения.
9.8. Водоснабжение и канализация
В зависимости от продолжительности и типа проводимых
мероприятий должно быть запланировано потребление воды, исходя из 5–
10 литров на человека. Одинаково важна скорость распределения воды по
всему спортивному сооружению, чтобы гарантировать необходимый напор

226
на всех уровнях здания. Если спортивное сооружение запланировано как
неотъемлемая часть городской или сельской инфраструктуры, тогда,
вероятно, будут достаточны существующие водопроводные магистрали
для обеспечения этого требования. Важно убедиться в этом на ранней
стадии проектирования, так как коммунальные службы могут не знать о
количестве воды, требуемой в спортивном сооружении.
Здания спортивных залов и крытых катков оборудуются системами
хозяйственно-питьевого и противопожарного водопровода и канализации,
присоединяемыми к наружным сетям населенного пункта или к
собственному водозаборному узлу.
В неканализированных районах предусматриваются местные
очистные сооружения, состав которых и степень очистки согласовываются
с местными органами санитарного надзора.
Вода для хозяйственно-питьевых и технологических нужд в зданиях
спортивных залов и катков должна удовлетворять требованиям ГОСТ
2874—82 «Вода питьевая».
Горячее водоснабжение предусматривается для обеспечения
хозяйственно-бытовых и технологических нужд.
Подводка горячей воды предусматривается к душевым, кабинету
врача, комнатам медицинской сестры и для оказания первой медицинской
помощи, помещениям блока водных процедур медико-восстановительного
центра, массажным, бытовым помещениям для рабочих, раздевальням для
занимающихся, комнатам инструкторского и тренерского состава,
умывальным при санитарных узлах для зрителей, помещениям для
уборочного инвентаря, а также к другим помещениям в соответствии с
технологическим заданием. На технологические нужды горячая вода
подается для подготовки поверхности льда катков, для буфетов, для
ускорения таяния льда в каналах у охлаждающей плиты спортивно-
демонстрационных и спортивно-зрелищных крытых катков (в ночное
время) и в приямках для ледяной стружки в помещениях для стоянки
машин по уходу за льдом, а при устройстве контрастной ванны в бане
сухого жара – для ее заполнения.
Для сокращения потребления тепла на нужды горячего
водоснабжения объектов, расположенных в районах с большой солнечной
активностью, рекомендуется предусматривать устройство солнечных
аккумуляторов, рассчитывая их на максимальный расход горячей воды.
Устройство внутреннего хозяйственно-питьевого и
противопожарного водопровода и нормы расхода воды в сутки и в часы
максимального водопотребления, а также устройство канализации должны
отвечать требованиям СНиП 2.04.01—85 с дополнительным учетом
водопотребления на хозяйственно-питьевые нужды.
Если водопроводные магистрали не являются достаточно большими,
чтобы обеспечить достаточное хранение воды и ее напор, необходимо
обеспечить водохранилище на территории комплекса и напор до места
предназначения.
Есть множество путей, по которым может быть запланировано
водное хранение. Это могут быть большие подземные резервуары
хранения с водонапорной системой циркуляции воды, или меньшие
обслуживаемые резервуары хранения в каждой из индивидуальных

227
областей, или комбинация обоих систем. Степень водного хранения,
которое может быть приспособлено в здании, будет сказываться на его
проекте.
Независимо от методов, принятых для нормального обеспечения
достаточного количества воды во время проводимых в спортивном
сооружении мероприятий, система не используется в течение большей
части времени. Длительность промежутков будет зависеть от того, как
долго система будет осушаться между мероприятиями. Должно быть
обеспечено осушение каждого водного резервуара и каждой секции
трубопровода, если это не истощает непосредственно резервуар хранения.
Кроме этого, в течение зимних месяцев резервуары хранения и трубы,
содержащие воду, должны быть защищены от повреждения морозом. Это
обычно делается при помощи теплоизоляции всего трубопровода и
резервуаров, объединенной с использованием изоляции на все внешние
поверхности.
После того как вся вода была учтена и распределена в нужные
области спортивного сооружения, включая непосредственно спортивную
площадку, необходима система канализации, чтобы вывести ее большую
часть из здания.
В зависимости от назначения здания и предъявляемых требований к
сбору сточных вод необходимо проектировать следующие системы
внутренней канализации:
 бытовую - для отведения сточных вод от санитарно-технических
приборов (унитазов, умывальников, ванн, душей и др.);
 производственную - для отведения производственных сточных вод;
 объединенную - для отведения бытовых и производственных
сточных вод при условии возможности их совместного
транспортирования и очистки;
 внутренние водостоки - для отведения дождевых и талых вод с
кровли здания.
Если спортивное сооружение является частью городской
инфраструктуры, проблем для обеспечения канализации не возникнет.
В неканализованных районах или населенных пунктах, необходимо
предусматривать проектирование и создание канализации с устройством
местных очистных сооружений. Автономная канализация в обязательном
порядке должна присутствовать в жилых, общественных и
производственных зданиях и поэтому в проект таких зданий уже должна
быть заложена система отвода сточных вод. К зданиям такого типа
относятся спортивные сооружения.
При создании проекта внутренней канализационной сети всегда
обязательно учитывается наличие и расположение вблизи сооружения
наружной сети для отвода сточных вод, имеющихся либо планируемых. С
учетом расположения и наличия наружной системы канализации,
архитектурными особенностями здания и создается проект. Отвод сточных
вод может быть выполнен несколькими способами:
 в наружную городскую (районную) канализационную сеть. В этом
случае требуется разработка и получение технических условий на
подключение, геоподоснова местности;

228
 в колодец (герметичный накопитель) с дальнейшим вывозом
ассенизаторской машиной. Требуется планировать расположение
колодца для обеспечения подъезда ассенизаторской машины.
 в автономные локально-очистные станции. Этот способ позволяет
осуществлять сброс очищенной воды в водоемы без риска
нарушения экологии местности;
 в септик с фильтрующим колодцем (подразумевает механическую
очистку сточных вод). Требует периодического подъезда
ассенизаторского автомобиля для откачивания осадков, а также
герметизацию септика и фильтрующего колодца.
Кроме этого при создании проекта канализационной системы, в
обязательном порядке учитываются такие факторы, как условия
эксплуатации, нагрузка на сеть, климатические условия, рельеф местности.
В случае если рельеф не позволяет устройство самотечной канализации,
должна быть предусмотрена напорная система отвода. Ее принцип
действия заключается в том, что из сборника насосной станции сточные
воды подаются в наружную канализационную сеть.
При проведении различных массовых мероприятий, в связи с
большим количеством людей, необходимо поддержание в
соответствующем состоянии сетей канализации на спортивных базах и
стадионах. Опыт работы инженерных служб показывает, что прочистка
сети должна производиться один раз в квартал (четыре раза в году) или
даже чаще. Такая периодичность прочисток полностью обеспечивает
соблюдение санитарных норм и правил, а также эффективность работы
сетей канализации. Прочистку ливневой и дренажной канализации
необходимо производить до периода наибольшего выпадения
атмосферных осадков в регионе, но не реже двух раз в год в соответствии
со стандартными требованиями к состоянию ливневой и дренажной сетей
канализации.
ГЛАВА 10. ЭКСПЛУАТАЦИЯ СПОРТИВНЫХ СООРУЖЕНИЙ
10.1. Обслуживание
Техническая эксплуатация зданий - это комплекс мероприятий,
которые обеспечивают безотказную работу всех элементов и систем
здания в течение не менее нормативного срока службы, функционирования
здания по назначению.
Функциональное планирование спортивного сооружения должно
иметь четкий цикл обслуживания для самого здания и спортивной
площадки. Чтобы с успехом применить данную политику, управление
спортивным сооружением потребует:
– хорошо обученный персонал;
– соответствующее рабочее оборудование для этих людей;
– поставки правильного количества и качества материалов, которые
будут использоваться;
– адекватное распределение площадей внутри спортивного
сооружения для мастерских и складских помещений.

229
Текущие планы работы спортивного сооружения составляются на
год с учетом спортивного сезона (зимнего, летнего). Для местностей, где
стоит устойчивая зима, летний сезон планируется с апреля, а зимний — с
октября- ноября. Для бесснежных районов страны, где практически
зимний сезон отсутствует, декабрь-январь являются периодом подготовки
спортивного сооружения к весенним работам. Текущий план обсуждается
и утверждается на производственном партийнопрофсоюзном собрании
коллектива работников спортивного сооружения, а затем рассматривается
в вышестоящей организации, которой принадлежит данное сооружение,
где окончательно утверждается руководством. Кроме того, один из
разделов текущего плана — финансовый план — согласовывается в
соответствующих финансовых органах исполкомов.
Текущий план работы спортивного сооружения включает в себя
разделы функциональной деятельности, определяемой положением о
спортивном сооружении. В план входят разделы, связанные:
1) с организационно-массовой работой;
2) с учебно-спортивной работой;
3) с проведением спортивно-массовых мероприятий;
4) с решением плана финансовых вопросов;
5) с пропагандой физической культуры и спорта;
6) с благоустройством, ремонтом и строительством;
7) с организацией медицинского обслуживания и техники
безопасности;
8) с созданием материально-технического обеспечения.
Каждый из данных разделов плана должен решать определенные
задачи деятельности спортивного сооружения с учетом его развития,
благоустройства, оснащения, правильной эксплуатации, нормальной
загрузки и безубыточной финансовой деятельности.
В процессе эксплуатации здание требует постоянного обслуживания
и ремонта. Техническое обслуживание здания представляет собой
комплекс по поддержанию исправного состояния элементов здания и
заданных параметров и режимов работы технических устройств,
направленных на обеспечение сохранности зданий. Система технического
обслуживания и ремонта должна обеспечивать нормальное
функционирование зданий в течение всего периода их использования по
назначению.
Сроки проведения ремонта зданий должны определяться на основе
оценки их технического состояния.
Техническое обслуживание зданий включает работы по контролю
технического состояния, поддержанию исправности, наладке инженерного
оборудования, подготовке к сезонной эксплуатации здания в целом, а
также его элементов и систем. Контроль за техническим состоянием
зданий осуществляют путем проведения систематических плановых и
неплановых осмотров с использованием современных средств технической
диагностики.
Плановые осмотры подразделяются на общие и частичные. При
общих осмотрах необходимо контролировать техническое состояние
здания в целом, при проведении частичных осмотров осмотру
подвергаются отдельные конструкции здания.

230
Неплановые осмотры проводятся после ураганных ветров, ливней,
сильных снегопадов, наводнений и других явлений стихийного характера,
после аварий. Общие осмотры проводятся два раза в год: весной и осенью.
При весеннем осмотре проверяют готовность зданий к эксплуатации
в весенне-летний период, после действия снеговых нагрузок
устанавливают объемы работ по подготовке к эксплуатации в осенне-
зимний период, уточняют объемы ремонтных работ по зданиям,
включенным в план текущего ремонта в год проведения осмотра.
При подготовке зданий к эксплуатации в весенне-летний период
выполняют следующие виды работ: укрепление водосточных труб, колен,
воронок; расконсервирование и ремонт поливочной системы; ремонт
оборудования площадок, отмосток, тротуаров, пешеходных дорожек;
раскрывают продухи в цоколях; осматривают кровлю, фасады и т.д.
При осеннем осмотре следует проверять готовность здания к
эксплуатации и осенне-зимний период, уточнить объемы ремонтных работ
по зданиям, включенным в план текущего ремонта следующего года.
В перечень работ при подготовке зданий к эксплуатации в осенне-
зимний период необходимо включать: утепление оконных и балконных
проемов; замену разбитых стекол окон, балконных дверей; ремонт и
утепление чердачных перекрытий; укрепление и ремонт парапетных
ограждений; остекление и закрытие чердачных слуховых окон; ремонт,
утепление и прочистку дымовентиляционных каналов; заделку продухов в
цоколях здания; консервацию поливочных систем; ремонт и укрепление
входных дверей и т.д.
Периодичность проведения плановых осмотров элементов зданий
регламентируется нормами. При проведении частичных осмотров должны
быть определены неисправности, которые могут быть устранены в течение
времени, отводимого на осмотр. Выявленные неисправности, которые
препятствуют нормальной эксплуатации, устраняют в сроки, указанные в
строительных нормах.
Штаты спортивного сооружения зависят от его классификации и
принадлежности организациям, имеющим различные - возможности их
содержания.
Штаты спортивных комбинатов, управлений, имеющих в своем
составе ряд самостоятельных спортивных сооружений, устанавливаются
по нормам для всех сооружений, за исключением административного
аппарата (директора, главного инженера, старшего кассира, заведующего
хозяйством, главного механика; главного бухгалтера, художника), который
устанавливается по нормам для основного сооружения. Количественный
перечень работников спортивного сооружения с указанием сумм месячных
и годовых окладов называется штатным расписанием. Штатное расписание
составляется руководством спортивного сооружения в момент ввода
сооружения в эксплуатацию. Оно должно быть утверждено вышестоящей
организацией и финансовыми органами исполкома или совета министров.
После утверждения установленный фонд заработной платы вносится в
смету расходов спортивного сооружения.
При проведении реконструкции благоустройства, спортивного
сооружения или изменении классификации штатное расписание может
быть соответственно изменено.

231
Здания, оборудование, машины, механизмы служат длительный
срок, однако они постепенно изнашиваются и балансовая стоимость их
частично утрачивается. Каждое спортивное сооружение при нормальной
эксплуатации (пользовании) и своевременных текущем и капитальном
ремонтах существует длительный срок. Устанавливаемая
государственными органами норма времени (срок эксплуатации)
называется нормой амортизации.
Накопление этих средств создается путем отчисления в
Государственный банк амортизационных отчислений ежегодно или
поквартально. Амортизационный фонд может расходоваться только на
полное восстановление основных фондов (на, реновацию) или на
капитальный ремонт их, включая и модернизацию. Причем на
восстановление или капитальный ремонт устанавливаются раздельные
нормы амортизации.
Необходимо знать, что амортизация по основным средствам,
находящимся в эксплуатации, исчисляется на первое число каждого месяца
на вновь поступившие основные средства (построено новое здание, пущен
новый котел или другое оборудование); отчисления в амортизационный
фонд производятся с начала месяца, следующего за их введением в
эксплуатацию. На выбывшие основные средства начисление амортизации
прекращается с начала следующего за выбытием месяца.
10.2 Паспортизация и категорийность спортивного сооружения
Каждое спортивное сооружение обязано иметь паспорт или
учетную карточку, на основе которых ведется учет спортивных
сооружений. Паспорт спортивного сооружения является юридическим
документом, характеризующим производственные мощности, техническое
состояние зданий и сооружений, их рабочие и полезные площадки.
Паспорт дает право на установление категории и класса спортивного
сооружения, открытие финансовых счетов в банке, получение лимитов на
материально-техническое снабжение и другие операции, связанные с его
эксплуатационной, финансовой и хозяйственной деятельностью. Паспорт
заполняется на отдельные объемные (крытые) и комплексные спортивные
сооружения. Если в состав комплексного спортивного сооружения входят
отдельные поля и площадки, то на них заполняются учетные карточки,
вкладываемые в паспорт.
В форме паспорта имеется 7 разделов: общие сведение (адрес,
подчинение, балансовая стоимость, год ввода в эксплуатацию, краткая
характеристика инженерных коммуникаций и оборудования), данные об
основных и вспомогательных сооружениях и помещениях, сооружениях
для зрителей, жилых помещениях и др. На титульном листе паспорта
указываются: дата регистрации спортивного сооружения в спорткомитете,
наименование его, присвоенная категория и класс.
В зависимости от степени соответствия основных параметров
спортивных сооружений, в том числе технической оснащенности,
требованиям федераций по видам спорта и правилам соревнований,
спортивные сооружения подразделяются на категории. Применительно к
спортивным сооружениям целесообразно выделить три категории:

232
- 1-я категория – основные параметры и оснащение спортивного
сооружения в максимальной степени соответствуют требованиям
международных федераций по видам спорта и обеспечивают учебно-
тренировочную подготовку спортсменов высшей квалификации или
проведение соревнований по международным правилам (чемпионаты мира
и Европы, этапы Кубков мира, чемпионаты России и т.п.);
- 2-я категория - основные параметры и оснащение спортивного
сооружения в целом соответствуют требованиям правил соревнований по
видам спорта и обеспечивают учебно-тренировочную подготовку
спортсменов массовых разрядов или проведение соревнований на уровне
субъекта Российской Федерации, региона, области, города;
- 3-я категория - основные параметры и оснащение спортивного
сооружения в основном соответствуют требованиям правил соревнований
по видам спорта и обеспечивают учебно-тренировочную подготовку
спортсменов уровня начальной подготовки или проведение массовых
Физкультурно-оздоровительные сооружения могут быть объединены
в 4-ю категорию.
Деление спортивных сооружений на категории определяет общие
требования к параметрам спортивных сооружений, в том числе их
технической оснащенности.
Общие сведения о спортсооружении, технические и
производственные показатели зданий и сооружений, входящих в его
состав, указываются в паспорте спортсооружения. Форма паспорта и
учетной карточки утверждена приказом государственного комитета
российской Федерации по физической культуре и туризму от 8 апреля 1996
г. N 117.
10.3 Организация медицинского контроля на
спортивном сооружении
Организация медицинского контроля на спортивных сооружениях
обязательна для каждой организации хозяина спортивного сооружения и
регламентируется приказом Министерства здравоохранения и социального
развития Российской Федерации (Минздравсоцразвития России) от 9
августа 2010 г. N 613н г. Москва "Об утверждении порядка оказания
медицинской помощи при проведении физкультурных и спортивных
мероприятий".
Форма организации медицинского контроля зависит от категории
спортивного; сооружения, его мощности и административного значения.
Поэтому и осуществление контроля может обеспечиваться различным
численным составом, (одним медицинским работником, группой во главе с
заведующим медицинским пунктом, главным врачом).
Для медицинского персонала, обслуживающего спортивное
сооружение, выделяются специальные места или помещения, которые
должны быть четко указаны или обозначены. В этих помещениях
организуются медицинские пункты.
Медицинский пункт, как правило, должен состоять из двух комнат:
перевязочной, оборудованной в соответствии с требованиями,

233
предъявляемыми к хирургическим кабинетам, и комнаты для врача или
дежурного медицинского работника. На отдельных спортивных
сооружениях для медицинского пункта выделяется комната с местом для
ожидания. Оборудование и оснащение медицинского пункта спортивного
сооружения должны предусматривать все необходимое для
своевременного оказания первой помощи пострадавшему.
Оборудование медицинского пункта, приобретение медицинских
приборов, инструментов, медикаментов и перевязочного материала
обеспечивает администрация спортивного сооружения или организация, в
ведении которой находится сооружение, для чего в смете расходов
предусматриваются для этого денежные средства. На удаленных
отдельных спортивных сооружениях комплексной спортивной базы
(игровые площадки, футбольное полместа для легкой атлетики и пр.) при
отсутствии медицинских пунктов устанавливаются аптечки (шкафчики) с
минимально необходимым набором медикаментов и перевязочного
материала (настойка йода в ампулах, кровоостанавливающий жгут, 2 — 3
индивидуальных перевязочных пакета, нашатырный спирт в ампулах,
марлевые бинты). Поблизости должны находиться носилки. Шкафчик
обозначается ясно видимым красным крестом.
На медицинском пункте спортивного сооружения обязательно
должен быть телефон внутренней или городской связи, а также дежурный
телефон для срочной связи с городскими медицинскими учреждениями
скорой помощи. Работа медицинского пункта спортивного сооружения
осуществляется на основе детально разработанного плана,
предусматривающего выполнение основных задач медицинского и
санитарного контроля на спортивном сооружении. Организационно-
методическое руководство медицинскими пунктами спортивных
сооружений возглавляют территориальные врачебно-физкультурные
диспансеры или кабинеты.
Медицинский пункт размещают в непосредственной близости от
спортивного зала. На видных местах должны находиться указательные
стрелки, показывающие месторасположения медицинского пункта.
В работе медицинского пункта спортивных сооружений особое
место занимают вопросы санитарного контроля и профилактики
спортивного травматизма. Каждое спортивное сооружение должно
находиться под постоянным санитарным надзором, который
осуществляется местными санитарно- эпидемиологическими станциями
или отделами, обслуживающими территорию, на которой находится
данное сооружение. Новые спортивные сооружения вводятся в действие с
разрешения органов санитарной службы и по согласованию с местным
врачебно-физкультурным диспансером.
Предупредительный и текущий санитарный надзор за местами
занятий физической культурой и спортом и местами соревнований
проводится основании «Санитарных правил содержания мест занятий по
физической культуре и спорту». Все организации, в ведении которых
находятся спортивные сооружения, перед началом занятий в каждом
сезоне получают от местной санитарно-эпидемиологической станции или
отдела разрешение на проведение занятий или соревнований по
физической культуре и спорту на данном спортивном сооружении.

234
10.4. Капитальный и текущий ремонт спортивных сооружений
Текущий ремонт – относящийся к очередным, повседневным делам,
нуждам, обязанностям.
Текущий ремонт обеспечивает выполнение: необходимых
штукатурно-малярных работ; плотнитских работ.
Стены спортивных залов окрашиваются красками и лаками на
высоту не менее 1,8 м это значительно облегчит влажную уборку. Для
окраски стен спортивных сооружений применяют краски
преимущественно светлых тонов с матовой поверхностью, не дающие
бликов.
Большое психологическое значение имеет рациональное цветовое
оформление спортивных объектов. Это важно и для профилактики
спортивного травматизма. Цветовое оформление спортивного сооружения
должно вызывать чувство эстетического удовольствия, улучшать нервно –
психическое состояние спортсмена и повышать его работоспособность. В
цветовом оформлении спортивных объектов учитывается их назначение,
вид спорта, размеры и форма сооружения, оптимальность цветового
контраста между спортивными предметами и фоном. Для окраски стен
рекомендуются такие цвета как палевый, кремовый, персиковый, светло-
розовый, коралловый, морской волны, серо-жемчужный, небесно-голубой.
В окраске стен можно использовать два разных цвета (принцип
биколоризма). При этом светлота стен должна быть несколько выше
средней (коэффициент отражения в пределах 40-50%).
Существуют определенные требования к использованию цвета с
сигнальными целями. Сигнальным красным цветом окрашивают
противопожарный инвентарь, а также выполняют запрещающие надписи.
Все выступающие части многокомплектного спортивного оборудования,
могущие быть причиной травм, должны быть окрашены в красный цвет.
Сигнальный синий цвет – цвет информации (информационное табло).
При необходимости выделить, какой – либо предмет или
поверхность рекомендуется использовать насыщенный сигнальный
оранжевый цвет. Это связано с высокой скоростью зрительного различия
этого цвета.
Для полов в спортивных залах применяются деревянные покрытия, в
раздевалках, гардеробах, буфетных, массажных комнатах – линолеум,
обладающий хорошими теплоизоляционными качествами. Такое покрытие
позволяет систематически проводить влажную уборку с использованием
допустимых моющих и дезинфицирующих средств. Допускается
применение линолеума и в спортивных залах.
Использование для напольных покрытий синтетических материалов
расширило цветовую гамму. Синтетические материалы обладают
хорошими эксплуатационными свойствами, долговечны, за ними легко
ухаживать.
В помещениях, требующих хорошей гидроизоляции (душевых,
туалетах, ванных), пол покрывается керамической плиткой.
Выбор конкретных отделочных материалов, применяемых при
ремонте, строится на основе следующих основных гигиенических

235
требований. Они должны быть: безвредными для здоровья человека,
достаточно долговечными, с высокими тепло -, звуко- и
гидроизоляционными свойствами, удобными при уборке.
Текущий ремонт предполагает замену дверных блоков.
Текущий ремонт в спортивных залах выполняется по мере
необходимости.
Все ремонтные работы выполняются с учетом требований СанПиН
2.4.4.1251-03,. СанПиН 2.2.2./2.4.1340-03; ПУЭ, СанПиН 2.2.1.1.1278-03,
СП 31-110-2003.
Подрядчик, выполняющий ремонтные работы, обязан предъявить
санитарно-эпидемиологическое заключение, удостоверяющее соответствие
используемых материалов государственным санитарно -
эпидемиологическим правилам и нормам. Текущий ремонт обеспечивает
сохранность и не допускает ухудшение состояния имущества. Это создает
необходимые условия для учебно-тренировочного процесса.
Капитальный ремонт – полный ремонт.
Капитальный ремонт обеспечивает выполнение:
-строительных работ по проекту перепланировки,
-электромонтажных работ по проекту по электроснабжения,
-замены оконных блоков,
-замены входных блоков,
-ремонта мягкой кровли,
-ремонта отопительной системы.
К строительным материалам, применяемым при ремонте,
предъявляются основные гигиенические требования: низкая
теплопроводимость и звукопроводимость, малая гидроскопичность,
достаточная воздухопроницаемость. Исходя из этих требований,
выбираются строительные материалы.
При строительстве спортивных сооружений наиболее широко
используется железобетон и кирпич, для отделки и облицовки помещений
– полимерные материалы. Их выбор обусловлен тем, что они обладают
хорошими звуко- термоизоляционными свойствами, удобны для уборки.
При перепланировке помещений должны соблюдаться требования к
воздушно – тепловому режиму. Для различных спортивных помещений в
соответствии с их функциональным назначением и со спецификой вида
спорта установлены свои гигиенические нормы температуры воздушной
среды. В основных помещениях температура воздуха должна
соответствовать параметрам таблицы п.7.1.СанПиН 2.4.4.1251-03.
После проведения работ по капитальному ремонту в здании
образуются следующие группы помещений:
-основные помещения (специализированные залы);
-вспомогательные помещения (помещения санитарно-
гигиенического назначения, комнаты для отделений футбол, хоккей,
настольный теннис, легкая атлетика).
Выполнение капитального ремонта решает такие задачи как:
соблюдение гигиенических требований. Создание оптимальных
микроклиматических условий. Создание безопасных условий.

236
ГЛАВА 11. ОСНОВЫ БЕЗОПАСНОСТИ ЭКСПЛУАТАЦИИ
11.1. Общественная безопасность.
Сегодня спорт традиционно связан с политикой, а вопросы
безопасности спортивных сооружений, особенно в период таких
грандиозных мероприятий как Олимпиада, всегда ставили во главу угла.
Однако в случае с греческими Олимпийскими играми политическая
составляющая перевесила настолько, что в результате весьма серьезно
пострадала составляющая спортивная.
Этот аспект является одним из самых важных элементов в
планировании спортивных комплексов. Большинство требований и
инструкций приспособлены к одной предпосылке: личная безопасность
над защитой собственности.
Для удобства можно обозначить две группы людей: «активная» и
«неактивная». В первую группу входят люди, отвечающие за подготовку,
управление и обслуживание проводимых мероприятий; во вторую группу
входят все зрители и посетители спортивных состязаний или других
мероприятий, которые также включают посещение специальных областей
в спортивном комплексе для VIP-гостей или других определенных зон и
развлекательных площадок (бары, рестораны и пр.). Термин «неактивный»
применен ко всем, кто не принимает непосредственного участия в
проводимом мероприятии: родственники, зрители, руководство или
группы работников с другими профилями деятельности.
Большая часть спортивных сооружений предназначена для большого
скопления людей, а проводимые мероприятия будут собирать
единовременно в стенах комплексов как огромное число зрителей, для
которых это предназначается, так и большое количество обслуживающего
и штатного персонала, а также специально привлекаемых специалистов. С
учетом вышеизложенного, необходимо учесть множество факторов,
связанных с безопасностью всего процесса организованного мероприятия,
от подготовки до его проведения, при этом необходимо сосредоточить
внимание не только на посетителях, но также и на служащих.
Администрация спортивных сооружений согласно Приказа
госкомспорта СССР от 17.10.1983 № 786 о введении в действие
"Положения о мерах по обеспечению общественного порядка и
безопасности, а также эвакуации и оповещения участников и зрителей при
проведении массовых спортивных мероприятий» должна обеспечить:
1) безотказную работу всех инженерных систем и систем
оповещения, имеющихся на объектах, надежность конструкций зданий и
сооружений, готовность трибун, путей эвакуации зрителей и
участников, наличие обслуживающего персонала сооружения и его
действия в соответствии со служебными инструкциями, информацию о
числе проданных билетов, выданных пропусков, в том числе и на
автотранспорт. О выполнении этих требований администрацией
составляется соответствующий акт, который перед проведением

237
оперативно-технического осмотра объекта, не менее чем за 4 часа до
начала мероприятия, представляется комиссии, определяющей
готовность объекта к проведению данного мероприятия;
2) Наличие, надлежащее содержание и оборудование мест для
размещения участников мероприятия, службы охраны общественного
порядка, обслуживающего персонала, мест общего пользования;
санитарно-гигиенический режим помещений, арен и территории,
готовность средств пожаротушения.
3) Представление за одни сутки до проведения массового
спортивного мероприятия информации органам внутренних дел о
предполагаемом числе зрителей на предстоящем мероприятии.
4) Проведение воспитательной и разъяснительной работы с
посетителями, особенно с молодежью и подростками, пропаганду
порядка и правил поведения участников и зрителей, используя
наглядную агитацию, местную радиотрансляционную сеть и др.
5) Размещение на спортивных сооружениях (на видных местах)
знаков безопасности, указателей, правил поведения посетителей, планов
эвакуации и инструкций о мерах пожарной безопасности.
6) Наличие, исправность и соответствие правилам
соревнований спортивно-технологического инвентаря, оборудования и
мест проведения соревнований в соответствии с их функциональным
назначением и табелями
11.2. Безопасность и контроль толпы
Одной из ключевых мер при чрезвычайных ситуаций является
контроль человеческих потоков и масс людей. Безопасность и контроль
толпы внутри и вокруг спортивных сооружений являются главными
критериями в проекте новых сооружений и в модернизации
существующих.
Фундаментальная предпосылка для любого спортивного сооружения
– это необходимость организовать и провести мероприятие при наличии
хорошо обученного и подготовленного штата работников, а также
гарантировать, что люди, посещающие это мероприятие, будут в
безопасности.
Существует четыре общих причины гибели людей при давке на
стадионах, которые повторяют себя, а иногда взаимодействуют друг с
другом, раз за разом.
Первая причина – смерть при давке на переполненных стадионах
или аренах, где заборы или ворота заблокированы приводят.
Вторая причина – чрезвычайные климатические условия, такие как
молния или штормы, могут привести к панике и паническим бегствам.
В-третьих, к панике и бедствию могут привести хулиганство или
силовые стычки.
В-четвертых, технические проблемы самого здания, такие как:
конструктивный коллапс – обвал крыш, стен, лестниц или, например,
эвакуационные выходы, которые могут быть слишком узкими, чтобы
обеспечить безопасный доступ к выходу.

238
В обязательном порядке должны быть схемы организации движения
зрителей по территории сооружения, путей наполнения и эвакуации
трибун; расположения билетных касс, пунктов питания, гардеробов,
мест отдыха, медицинской помощи, наличия и размещения
противопожарного инвентаря и оборудования. Это увеличит вероятность
правильного перемещения людей через всю эвакуационную систему, и
заставит их сбиваться плотнее друг к другу. Однако, образование потока
на маршруте выхода может быть приемлемым, когда этому предшествуют
открытая площадь или резервная область, где вместимость достаточна,
чтобы содержать зрителей, вынужденных ожидать из-за различия
пропускной способности потока в его начале и на конце. Мощность
резервных областей должна быть вычислена, используя соответствующую
пропускную способность потока и рекомендуемое время эвакуации.
Плотность 40 человек на 10 м2
является максимумом для безопасности.
В максимально возможной степени посетитель никогда не должен
сталкиваться с перекрестками, где для него открыто множество
маршрутов, только один из которых является правильным. При этом легко
сделать ошибку, в лучшем случае потратив больше времени.
В идеале необходимо предоставить зрителю последовательность
простых Y- или Т-образных соединений, всякий раз сталкивая его с
элементарным выбором направления «да» или «нет» на протяжении его
следования от входа до фиксированного места. Зрителя можно столкнуть с
одним (и только одним) решением за один раз, таким образом, чтобы,
приняв заключительное решение, он смог достигнуть своего места.
Блок-схема (рис. 125) показывает в схематической форме типичный
образец движения, где выбор был уменьшен до решения «да» или «нет»
для обоих случаев входа и выхода из спортивного сооружения. В этом
примере есть несколько главных входов, каждый предоставляет доступ к
различной части спортивного сооружения, таким образом, позволяя
разделять фанатов гостей и принимающей стороны прежде, чем они вошли
в спортивное сооружение.

239
Рис.125. Поток зрителей от входных узлов к местам.
Движение будет более спокойным и безопасным, если зритель столкнется с
представленной последовательностью простых решений
Ясность расположения помещений спортивного сооружения должна
быть подкреплена одинаково логической системой указателей, чтобы
зрители могли найти свой путь легко, надежно и благополучно.
Всесторонняя последовательность знаков должна начинаться за
пределами участка застройки спортивного сооружения, направляя
движение транспорта и пешеходов сначала к правильной части внешнего
периметра и далее – к входу, а затем уровень за уровнем до каждого
индивидуального зрительского места. Указательные обозначения, ведущие
людей вдоль их маршрута, должны быть равномерно дополнены
информационными знаками, которые дадут информацию относительно
местоположения различных опорных областей, точек обслуживания,
туалетов и других удобств. Все указатели должны легко быть прочитаны.
Они должны быть размещены достаточно высоко, чтобы быть
замеченными над головами людей, и расположены последовательным
способом в определенных местах так, чтобы люди знали, куда смотреть,
когда они в спешке двигаются через здание. Должен быть осуществлен

240
контроль на протяжении всего цикла эксплуатации спортивного
сооружения, чтобы гарантировать, что указательные обозначения остаются
совместимыми с общим проектом комплекса и его озеленения.
Потребности людей в инвалидных креслах должны постоянно
приниматься во внимание.
Чтобы облегчить понимание для посетителей, знаки должны быть
скоординированы цветом с областями, к которым они приводят, а также с
билетами для этих областей. В дополнение к указателям крайне важно
обеспечить большие ясные карты над уровнем глаз во всех ключевых
пунктах, чтобы в особенности помочь людям, у которых есть трудности с
местным языком. Карты должны быть сориентированы вверх по
направлению взгляда зрителя (иначе зрителю придется в уме
разворачивать карту, сопоставляя указания на карте с обозначениями в
здании), а также снабжены указательными стрелками с подписью «Вы,
здесь» на самой карте.
11.3. Разделение потоков людей.
В проекте спортивного сооружения планирование циркуляции
потоков зрителей должно преследовать два основных принципа: комфорт и
безопасность людей.
Зрители должны иметь возможность найти путь к их местам (или к
туалетам, или к обслуживающим комплексам, или назад к выходам) с
легкостью и комфортом, не потерявшись или перепутав направления.
Кроме того, они должны двигаться с удовольствием, не толкаясь в
переполненных местах, без необходимости подниматься по чрезмерно
крутым лестницам или риска потерять на них опору при передвижении
между уровнями этажей, которые неизбежны и многочисленны в больших
спортивных сооружениях.
Безопасность
Безопасность требует обслуживания всех вышеупомянутых
особенностей во внештатных ситуациях, когда, например, сотни
(возможно тысячи) зрителей бегут в страхе перед огнем, от вспышки
насилия в толпе или любой другой реальной или предполагаемой
опасности. В идеале профилактические меры должны минимизировать
риск возникновения таких ситуаций. Это должно быть достигнуто в
соответствии с квалифицированным проектом.
Планирование
Планирование циркуляции потоков зрителей будет оказывать
следующее влияние на общую ориентацию спортивного сооружения:
зонирование комплекса для безопасной эвакуации от пожара и
подразделение здания на сектора для управления толпой.
Чтобы запланировать маршруты циркуляции зрителей, требуется
полное понимание вероятных маршрутов пешеходного движения. Есть
четыре ключевых периода времени, которые необходимо рассмотреть:
период прибытия до начала состязаний; время между периодами

241
состязания; выход после окончания состязаний; потенциал для аварийной
эвакуации, которая может произойти в любое время.
У каждой страны есть свои собственные нормативные документы,
которые регламентируют число пропускных турникетов, которые
необходимы для безопасного прохода людей на спортивное сооружение.
При расчете количества турникетов, необходимого для обеспечения
быстрого и удобного прохода людей, рекомендуется устанавливать по
одному турникету на каждые 500 человек, работающих в одну смену, или
из расчета пиковой нагрузки 30 человек в минуту. Однако стадионы,
которые, вероятно, произведут максимум характера прибытия, могут
потребовать более высокой пропускной способности входа, особенно в
зоны привилегированных мест, где важно не держать посетителей,
стоящих в очереди. Доступ в общественные зоны проводится в
соответствии с категорией билета и должен осуществлять требование
разделения толпы на фанатов принимающей команды и приезжих, не
ограничивая при этом пропускную способность для любой другой группы
зрителей.
Современные спортивные сооружения включают в себя пять
концентрических зон:
– Зона 1: игровая площадка или область деятельности и центральная
область спортивного сооружения.
– Зона 2: зрительские трибуны, состоящие из террас и рядов стоячих
или сидячих зрительских мест, а также гостевых боксов или других
областей обзора и связывающих их проходов.
– Зона 3: внутренняя область движения – залы с киосками продажи
пищи и напитков, туалетами или другими комплексами, ведущие через
лестницы и входные зоны к зоне 4.
– Зона 4: внешняя область перемещения человеческих потоков,
окружающая здание комплекса в пределах ограждающего периметра.
– Зона 5: область вне ограждающего периметра, которая содержит
автостоянки и автобусные остановки.
Цель зонирования спортивных сооружений состоит в том, чтобы
позволить зрителям убежать в случае крайней необходимости – сначала от
Зоны 2 к Зоне 1, или к Зоне 3, а затем к Зоне 4 («временные зоны
безопасности») и далее к «постоянной зоне безопасности» Зон 4 или 5 и
внешнего окружения. Такое спасение должно быть возможным за
указанные промежутки времени, которые будут и определять ширину
коридоров и расстояния до соответствующих запасных выходов.
В спортивных сооружениях, вмещающих более 15000 или 20000
зрителей, могут присутствовать все пять из зон, но в меньших комплексах,
где выход зрителей осуществляется от зоны трибун и зоны вокруг них
непосредственно к внешней среде, Зоны 3 и 4 могут быть объединены.
Такие маленькие спортивные сооружения не будут оправдывать
ограждающий периметр, однако в качестве компенсации это потребует
особой бдительности обслуживающего персонала на входах и выходах.
Деление на сектора
Подразделение цельной структуры спортивного сооружения на
меньшие единицы или сектора, вмещающие приблизительно 2500–3000
зрителей каждый, помогает обеспечить более легкое сдерживание толпы и

242
создает более ясное понимание для распределения туалетов, баров и
ресторанов. У каждого из этих секторов должны быть свои собственные
независимые маршруты циркуляции, так же как и своя группа
вспомогательных комплексов.
Разделение различных категорий зрителей должно явиться частью этой
системы подразделения. Например:
– разделение на области сидячих и стоячих зрительских мест;
– разделение фанатов противостоящих клубов.
Фактическое подразделение между областями может иногда
достигаться просто за счет барьеров или изменения высотных уровней.
В случае отделения конкурирующих поклонников каждый сектор
должен быть полностью независимым. Эта независимость может
потребовать защищенные маршруты на всей протяженности от
транспортных узлов до турникетов (обслуживаемых специальным
персоналом и службами безопасности и правопорядка) и от турникетов до
фиксированных зрительских мест.
В одноярусных спортивных сооружениях разделение может
осуществляться сверху донизу трибун, с включением отдельных
охраняемых «чистых зон», разделяющих блоки фанатов гостей и
принимающей стороны. Этот образец имеет преимущество в гибкости
(чистые зоны могут быть с легкостью организованы по сторонам,
регулируя количество зрителей в каждом отдельном блоке), но чистые
зоны являют потерю дохода и создают необходимость тщательного
планирования обеспечения доступа к выходам, туалетам и комплексам
обслуживания для всех нуждающихся.
В двухъярусных спортивных сооружениях одной из возможностей
может быть разделение на верхние и нижние блоки. Одна группа
поклонников может быть помещена на верхних рядах, а другая – в нижнем
ярусе. Если фанаты гостей находятся на верхнем ярусе, нет никакого риска
вторжения на игровое поле, но есть реальная опасность использования
пиротехнических средств, сброшенных на фанатов принимающей стороны,
расположенных ниже. Кроме того, любой вид неприятностей будет
осложняться из-за относительной недоступности верхних уровней. Если
фанаты гостей размещены на нижних ярусах, будет проще справиться с
возможными неприятностями, однако появляется риск вторжения на
игровое поле. Таким образом, данный вариант потребует большего
количества охраны или более интенсивное обслуживание.
В идеале, если позволяет участок застройки, современное
спортивное сооружение должно быть окружено внешней зоной
циркуляции шириной 20 м или больше, которая позволяет зрителям
обходить комплекс вокруг по внешней стороне, чтобы добраться до
области их мест размещения. Линия контроля за безопасностью, где будут
проверены билеты, может располагаться как на ограждающей линии
здания между Зонами 3 и 4, так и за пределами внешнего пояса
циркуляции зрителей между Зонами 4 и 5. Если взять ситуацию, когда
линия контроля расположена за пределами внешней области циркуляции
Зоны 4, ограждение необходимо будет оборудовать на некотором
расстоянии от спортивного сооружения

243
Такой ограждающий периметр должен быть расположен, по крайней
мере, в 20 м от спортивного сооружения и иметь достаточные прочностные
характеристики, чтобы противостоять давлению толпы и быть достаточно
высоким, чтобы предотвращать возможность перелезть через него.
Ограждения должны содержать несколько разных типов ворот для выхода
и входов:
– общественные входы, ведущие к основным зрительским трибунам;
– частные входы, обеспечивающие игрокам, держателям билетов для
VIP-гостей и другим особым группам пользователей отдельный доступ к
их специфическим областям;
– доступ для аварийных служб, санитарных машин и т.п.;
– выходы для пропуска больших потоков людей на случай
чрезвычайной эвакуации.
В ограждающем периметре должны быть предоставлены условия для
доступа аварийных служб между Зонами 5 и 4. Эти пункты доступа
должны постоянно обслуживаться и быть открытыми только при
исключительных обстоятельствах. От внешнего окружения и
общественной дорожной сети (Зона 5) маршруты доступа должны
соединяться непосредственно с внутренними площадями спортивного
сооружения (Зона 1) для быстрого и беспрепятственного входа и выхода
санитарных, пожарных или других специальных транспортных средств
аварийных служб. Это необходимо учитывать при проектировании
ширины и уклонов данных маршрутов.
11.4. Доступ между Зоной 4 и Зоной 3
Первые проверки билетов и, в случае необходимости, досмотр
личных вещей будут, вероятно, сделаны на внешних входах. Вторая
проверка билета осуществляется на входах в спортивное сооружение,
которые могут быть представлены или воротами, или турникетами.
Вторичные проверки являются менее официальными, чем те, что
происходят на главных входах или турникетах, и являются в большей
степени процессом обслуживания клиента, чем строго прикладная мера
безопасности. Дальнейшие проверки билета могут также быть
осуществлены в других пунктах по пути к зрительскому месту, если
различные группы зрителей разделяются для следования в разные опорные
области.
Те же самые основные правила применяются и для внешних входов:
должно быть достаточно места, чтобы избежать риска развития давки, а
общественные комплексы, такие как кассы, туалеты, бары и рестораны,
должны быть расположены на безопасном отдалении.
11.5. Полный проект для внутреннего движения
Когда осуществляется планирование в течение времени между
периодами состязания, когда толпы собираются в залах, обязательно,
чтобы велся осторожный надзор за каждой группой людей в зале и
очередями около общественных мест, таких как туалеты и различные

244
закусочные. Очередь, созданная в единичном, неуместно расположенном
буфете, может привести к снижению циркуляции в больших областях зала.
Это, в свою очередь, неизбежно уменьшит продажи, поскольку зрители
занимают больше времени для достижения различных единиц
потребления. Оптимальный размер и, следовательно, мощность
эвакуационных проходов (вход / выход от фиксируемой области) должны
также быть учтены, чтобы позволить гостям покидать зоны зрительских
мест, наслаждаться предлагаемыми услугами и затем возвращаться к их
местам до конца интервала. Это имеет особое значение для VIP-зоны
зрительских мест, где гостеприимство перерыва между периодами может
быть важной частью пакета услуг, проданного привилегированным гостям.
Люди входят в спортивное сооружение из внешней области (Зона 5)
и дальше должны прокладывать свой путь через последовательность
турникетов, коридоров, проходов и дверных проемов до фиксированных
стоячих или сидячих мест (Зона 2). Но большое многоуровневое
спортивное сооружение может быть очень запутанным, и зритель может
быстро рассердиться, если он не может, например, найти свой путь от
входных ворот до своего места и должен неоднократно менять
направление движения, чтобы попробовать другой маршрут.
11.6. Электронные системы в спортивном сооружении
Обеспечение безопасности большого количества посетителей,
является ключевой задачей для владельцев любого спортивного объекта.
Причем эта задача должна выполняться незаметно и ненавязчиво – иначе
комплекс может потерять значительную долю привлекательности в глазах
зрителей.
Технические средства системы безопасности, такие как система
пожарной сигнализации и пожаротушения, система оповещения о пожаре,
система контроля и управлением доступом, система тревожного
оповещения, система охранной сигнализации и видеоконтроля требуют
тесного взаимодействия с инженерными системами сооружения. Именно
взаимодействие этих систем, т. е. автоматизация и диспетчеризация
сооружения, могут обеспечить безопасность. Данные системы
разрабатываются в проектной документации в соответствии с техническим
заданием, полученным от МВД РФ и соответсвующего региона.
Основными задачами системы видеонаблюдения спортивного
сооружения являются: наблюдение и запись видеоинформации с трибун,
мест скопления посетителей, поведения болельщиков в ходе проведения
мероприятий, а так же круглосуточная охрана зданий и сооружений
объекта. Спортивные сооружения помимо самого здания с
многочисленными рекреациями и спортивной арены включают в себя
административные здания, автостоянки и т.п. Специфика спортивных
сооружений, типоразмеры, контролируемые зоны накладывают
дополнительные требования к выбору.
Наиболее востребованными, для обеспечения видеоконтроля за
зоной спортивной арены и трибунами, являются роботизированные
купольные камеры, а так же панорамные камеры антивандального
исполнения.

245
Рис.126 Типовые схемы построения систем видеонаблюдения
Данные камеры могут быть установлены в зонах прохода на
трибуны, в фойе, возле входов в здание, на прилегающей территории, на
автостоянках. Данные камеры должны обладать широким динамическим
диапазоном, для формирования высококачественного изображения, как в
режиме высокого контраста в зонах с естественным освещением, так и в
ночное время или при низкой освещенности.
Стационарные телекамеры должны быть установлены в защитные
кожухи, в том числе в специализированные, имеющие повышенную
степень защиты от вандализма.
Учитывая значительное число видеокамер и необходимость контроля
в ходе проведения мероприятий, рекомендуется построение системы
видеонаблюдения на базе программируемого матричного коммутатора,
обеспечивающего гибкое управление изображением и организацию
многочисленных постов наблюдения. Оптимальной средой передачи
данных в данном случае является оптический кабель.
Важными преимуществами коммутатора являются возможность
работы с высококачественным изображением от одной или групп камер
одновременно, автоматическое управление системой в целом.
Принципиальная особенность использования коммутаторов для создания
системы теленаблюдения спортивных сооружений – возможность создания
сателлитной структуры (акустическая система направленного действия в
многоколоночных системах), так как организация централизованного поста
наблюдения и размещение оборудования в одном помещении на крупных
роботизированные
купольные камеры
антивандальная
панорамная
камеры

246
спортивных аренах, является сложной задачей ввиду необходимости
прокладки значительного числа протяженных кабельных трасс.
Принцип сателлитной структуры состоит в том, что на
центральном посту наблюдения размещается только центральный блок
коммутатора и один или несколько блоков коммутации. Блок коммутации
представляет собой легко расширяемый видеоконтроллер с платами
видеовходов и выходов. Блок коммутации управляется центральным
блоком через интерфейс RS-422. Таким образом, блоки коммутации (их
число измеряется десятками) могут быть размещены в определенных
служебных помещениях здания. Кабели от видеокамер могут сводиться к
ближайшему блоку коммутации, от которого на центральный пост
прокладываются несколько видеокабелей и одна витая пара. Изображение
с любой из телекамер, подключенной к блоку коммутации доступно для
отображения на мониторе, установленном на центральном посту. Так же
система видеонаблюдения должна производить оперативный
фейсконтроль (контроль по лицу человека и сравнение его с изображением
подозрительных лиц или лиц находящихся в розыске преступников из
базы данных МВД) в контрольно-пропускных точках доступа на объект.
Немаловажное значение отводится и системе охранной сигнализации
объекта и возможности сообщения о тревожных ситуациях, как в службу
безопасности объекта, так и на местные пульты Управления внутренних
дел или вневедомственной охраны. Спортивные сооружения должны быть
оборудованы комплексом систем оповещения, сообщающем о тревожном
событии и порядке эвакуации, пути эвакуации должны соответствовать
нормам и мерам пожарной безопасности.
11.7. Системы противопожарной безопасности
ППБ 0-148-87 «Правила пожарной безопасности для спортивных
сооружений» разработаны впервые применительно к крытым и. открытым
спортивным сооружениям независимо от их ведомственной
принадлежности.
Противопожарная защита
Проектирование систем противопожарной защиты спортивных
сооружений ведется с соблюдением требований действующего с 01.05.09 г.
ФЗ «Технический регламент о требованиях пожарной безопасности» и
прилагающихся к нему Сводов правил.
Основой противопожарных систем является автоматическая
пожарная сигнализация, которая защищает помещения объекта и служит
для управления инженерными системами здания в случае пожара. Кроме
того, спортивные объекты снабжены системами противодымной защиты
(вентиляция дымоудаления и подпора воздуха), системами водяного,
газового, порошкового пожаротушения.
Необходимо отметить, что установки автоматического
пожаротушения являются наиболее эффективными и надежными
средствами обеспечения противопожарной безопасности объектов. Особое
место в противопожарной защите объектов Универсиады отводится
системе оповещения и управления эвакуацией при пожаре (СОУЭ)
рис.126. В основном на всех объектах для проведения соревнований

247
предусматривается СОУЭ 3-го или 4-го типов, что предполагает деление
объекта на несколько зон оповещения в соответствии с разработанным
планом эвакуации, возможностью трансляции специально записанных
текстов в разные зоны оповещения непосредственно дежурным
персоналом или автоматически от средств пожарной сигнализации. Кроме
того, предусматривается система световых оповещателей (табло «Выход»
и указатели направления движения), также незаменимых при пожаре.
СОУЭ интегрируется с системой проводного вещания для
возможности получения сигналов ГО и ЧС и трансляции их в помещения
объекта.
Системы противопожарной защиты проектируются с применением
оборудования ведущих отечественных и иностранных производителей
(Болид, ИВС-Сигналспецавтоматика, ТД «Рубеж», Honeywell, Securiton,
System Sensor и других). В основе лежит принцип адресно-модульного
построения и применение интегрированных систем, что значительно
повышает достоверность обнаружения и оповещения о чрезвычайной
ситуации.
При использовании данных систем на спортивном объекте при
возникновении пожара происходит следующее:
- извещатели автоматической пожарной сигнализации реагируют на
задымление помещения, формируют тревожное сообщение на пост
охраны;
- на поэтажном плане, выведенном на монитор автоматизированного
рабочего места охранника, появляется информация о возгорании с
точностью до помещения;
- автоматически срабатывают системы противодымной вентиляции,
обеспечивая возможность дышать;
- автоматически опускаются на первый этаж лифты, двери
блокируются в открытом состоянии;
- автоматически разблокируются на открытие все двери и турникеты,
расположенные на эвакуационных путях;
- автоматически срабатывают установки пожаротушения (с
задержкой на время необходимой эвакуации человека из помещения в
случае газового или порошкового пожаротушения);
- автоматически или диспетчером запускается система речевого
оповещения людей о пожаре, путь эвакуации указывается световыми
оповещателями «Выход» и указателями направления движения.
Время функционирования большинства противопожарных систем
рассчитано на проведение полной эвакуации людей из здания, что
достигается за счет применения негорючих кабелей, коробов и гофротруб,
имеющих сертификаты пожарной безопасности.

248
Рис.126 Системе оповещения и управления эвакуацией при пожаре (СОУЭ)
11.8. Безопасность и антитеррористические меры
Все мы, кто понаслышке, кто из средств массовой информации, а
кто-то, возможно, как непосредственный очевидец, знаем, что происходит
на стадионах во время матчей и как ведут себя болельщики после, если их
команда вдруг неожиданно потерпела поражение. Разъяренные толпы
людей бегут и сметают все со своего пути. Болельщики – это не
единственная опасность, которая может случиться. Все так же знают и
помнят о слове «терроризм». Одной из сфер, где терроризм проявляет
высокую активность, является международный спорт. Теракт может
произойти в любом месте массового скопления людей, в том числе и в
спортивном сооружении.
Данное положение объясняется тем, что международные спортивные
мероприятия привлекают значительный общественный интерес и
одновременно в них участвуют большие массы людей. Влияние
террористов на международный спорт может приобретать различные
формы.
Безопасность в этом контексте означает защиту здания или жителей
от различных внешних воздействий, которые могли бы вызвать серьезную
угрозу жизни людей в здании или привести к нарушению его нормальных
функций.
В последние годы угроза терроризма стала фактором, который
должен быть принят во внимание при организации спортивных событий и
проектировании крупных общественных комплексов в целом.
Если инцидент происходит, предшествующие запланированные
меры и вмонтированные системы безопасности могут защитить людей,
минимизировать повреждения, предотвратить конструктивный коллапс,

249
гарантировать целостность здания для эвакуации и обеспечить работу
специальных служб.
Не существует никаких абсолютных ответов в противостоянии таким
угрозам, и данная глава дает только схему некоторых основных проблем.
Эта информация должна использоваться в соединении с руководством для
чрезвычайных ситуаций в случае пожара. Антитеррористические меры –
узкоспециализированный предмет, существенным может быть лишь
накопленный опыт. Уровень угроз оценивается специальными службами, с
которыми необходимо вести консультации относительно этого аспекта в
процессе проектирования.
Следующий список является обобщением некоторых методов,
которыми могут воспользоваться террористы, чтобы осуществить
нападение на спортивные мероприятия, который экстраполировался из
опыта прошлых террористических инцидентов. Необходимо отметить, что
цель террористов может состоять в том, чтобы повредить людям, взять их
в заложники или вызвать тревогу.
Взрывчатые устройства
Взрыв – это чрезвычайный случай. Однако, если рассматривать
подобную возможность заранее, и особенно на ранних стадиях проекта, мы
можем осуществить конструктивные решения задачи, которые будут не
навязчивы и не приведут к тому, что стадион или спортивная арена станет
больше походить на крепость, нежели на архитектурное сооружение. Если
учитывать потенциальную возможность взрыва, как часть проекта,
решение таких конструктивных задач может быть достигнуто
рентабельными средствами. Проект защитных мер от возможности взрыва
должен быть выполнен как часть общего проекта. Это потребует
взаимосвязанной работы заказчика, архитекторов, инженеров-строителей,
подрядчиков и специалистов в области безопасности.
Однако необходимо учитывать разные причины взрывов.
В результате случайного взрыва, вызванного неосторожным
обращением с фейерверками, от сигареты или сбоя электричества,
повреждение может быть ограниченным. Если подобный инцидент не
будет вовремя локализован и обретет характер неуправляемого, это может
привести к возникновению пожара. Очевидно, что в таком случае могут
произойти последующее повреждения.
Искусственные устройства могут доставляться различными
методами, включая оставленные транспортные средства; большие
транспортные средства, управляемые террористом-смертником;
устройства, принесенные человеком; взрывчатые вещества, доставляемые
ракетой. Данные варианты могут включать устройства с радиоактивными
компонентами. В прошлых инцидентах они были доставлены к зданию в
день нападения или доставлены заранее и взорваны в запланированное
время. Идентификация вероятной силы и места таких взрывов имеет
ключевое значение, чтобы предугадывать последующие действия и
защитные методы.
Мы все видели с помощью СМИ последствия срабатывания
взрывчатых устройств. Последствия от такого преднамеренного инцидента
могут быть многочисленными:

250
– первичные поражающие осколки: взрывное устройство,
установленное в транспортном средстве, создает поражающие осколки
различного размера, массы и энергии;
– вторичные поражающие осколки: стекло, облицовка, двери,
конструктивные элементы и фурнитура улиц – это все потенциальные
фрагменты;
– взрыв: в результате сверхсжатия или взрывной волны может
привести к серьезным человеческим травмам, ранениям и жертвам;
– разрушение конструкций: ограниченный отказ конструктивных
элементов может создать неоперабeльные области внутри здания, которые
могут быть эвакуационными путями, а также осложнить работу
специальных служб;
– полное разрушение: происходит, когда локальное обрушение
возрастает и приводит через механизм прогрессивного конструктивного
коллапса к полному разрушению здания. Примеры таких событий
являются очевидными.
В результате: человеческие жертвы, повреждение имущества и
подрыв общественного доверия. Необходимо серьезно рассмотреть все
возможные разумные меры, чтобы смягчить подобные последствия.
Проектирование спортивных сооружений и вспомогательных зданий,
полностью стойких к воздействию взрывов, не является жизнеспособным
выбором. Проектирование и строительство «Стадиона-крепости»
технически возможно, однако не реалистично. Существующие и новые
знания и системы действительно могут быть использованы, чтобы
значительно уменьшить эффекты от воздействия взрывов.
Ранее подобные вопросы безопасности не рассматривались так
остро. Во-первых, во многих странах до сравнительно недавнего времени
не существовало террористических атак в таких масштабах. Меры
развивались пропорционально воспринятой угрозе. После 11 сентября
стало понятно, что угроза терроризма стала глобальной, как и перспектива
его развития.
Во-вторых, запрашиваемая информация для принятия
соответствующих мер часто была не доступна для традиционного
архитектора-проектировщика или инженера. Подобной информацией и
экспертными возможностями в этой области обладает узкий круг людей и
организаций, которые, по очевидным причинам, свои услуги открыто не
предоставляют.
В проектировании средств противостояния воздействию взрывчатых
веществ можно руководствоваться логическими соображениями:
– отклонение нападения путем демонстрации через расположение,
планировочную структуру, превентивную безопасность и защиту, что
делает возможности успеха для террористического акта минимальными;
– маскировка важных частей потенциальных целей так, чтобы в
случае прорыва безопасности нападение было сосредоточено на
неправильной области;
– рассеивание потенциальных целей так, чтобы нападение не
покрыло бы область, достаточно большую, чтобы вызвать существенные
человеческие потери или разрушение, в особенности необходимо
рассматривать области доступа к центральным функциям;

251
– остановка нападения, достигающая областей потенциальных целей,
используя стратегическое взаимодействие физических барьеров и
активной безопасности;
– притупление нападения, усиливая ключевые области и
конструкцию на подходе к потенциальной цели.
Огнестрельное оружие
Оружие может быть принесено в спортивное сооружение или, в
случае стрельбы из укрытия, использоваться с большого расстояния.
Химические, биологические или радиоактивные агенты
Они включают различные вещества, которые могут действовать на
тело по-разному и могут быть доставлены в виде порошка, жидкости или
газа.
Зажигательные устройства
Они могут вызывать самую большую опасность в залах и
внутренних пространствах спортивного сооружения.
Электронные устройства
Современные здания полагаются на множество компьютерных
систем от систем управления, систем покупки билетов до различных типов
систем коммуникации. Некоторые из них могут быть подвержены
хакерскими атаками через Интернет, более того все они зависят от
электропитания.
Как было упомянуто, важно связаться с теми государственными
органами, которые могут дать оценку воспринятой вероятности
террористических нападений и, возможно, уже имеют спланированный
ответ на них. Власти, имеющие дело с террористической угрозой, которые
могут быть вовлечены для ее предотвращения, включают: службы охраны
правопорядка, МЧС, организации национальной безопасности и
организации аварийных служб. Предложенные проекты спортивных
сооружений должны обсуждаться с этими агентствами.
Для предотвращения потенциальных вспышек насилия и проведения
террористических акций необходимы, проводить следующие меры на
стадионах, а именно:
а) стремиться, чтобы конструкция стадионом гарантировала
безопасность зрителей, позволяла осуществлять эффективный контроль за
их поведением, способствовала вмешательству служб безопасности и сил
правопорядка;
б) осуществлять дифференциацию болельщиков соперничающих
команд, резервируя для болельщиков-гостей и болельщиков-хозяев - если -
это допустимо и возможно - разные трибуны;
в) обеспечивать эту дифференциацию, строго контролируя продажу
билетов, и принимать особые меры предосторожности в период,
непосредственно предшествующих матчу;
г) исключать доступ на стадионы и матчи, когда это юридически
возможно, известным или потенциальным зачинщикам беспорядков и
лицам в состоянии алкогольного или наркотического опьянения;
д) оснащать стадионы эффективными системами связи со зрителями
и контролировать их эффективное использование, а также снабжать
зрителей программами матчей и другими проспектами, чтобы добиться от
них корректного поведения;

252
е) запрещать пронос зрителями на стадионы алкогольных напитков;
ограничивать, а еще лучше запрещать продажу алкогольных напитков на
стадионах и обеспечивать, чтобы напитки продавались в безопасных
емкостях;
ж) обеспечивать специальный контроль с целью помешать зрителям,
вносить на стадион предметы, могущие служить средством насилия, или
пиротехнические средства;
з) обеспечивать сотрудничество с заинтересованными властями в
том, что касается мер, которые следует принять, чтобы контролировать
поведение зрителей и применять надлежащие правила с помощью
согласованных действий.
Все эти обстоятельства необходимо учитывать при подготовке к
Сочинской олимпиаде.

253
ПРИЛОЖЕНИЕ 1
СЛОВАРЬ СПЕЦИАЛЬНЫХ ТЕРМИНОВ
1. Акватория – водоем или его часть, форма и размеры которых
позволяют проводить водноспортивные занятия и соревнования.
2. Амфитеатр – сооружение, состоящее из двух замкнутых
полуокружностей или овала с горизонтальной площадкой, так называемой
ареной внутри, с местами для зрителей, поднимающимися в виде
лестницы. Неправильно называть амфитеатром сооружение, где места для
зрителей расположены только с одной стороны арены.
3. Арена спортивная* – специально оборудованное место для
проведения спортивных занятий и соревнований, представляющее собой
целостное сооружение, на котором удобно вести спортивную борьбу,
спортивные упражнения, соревнования и занятия.
4. Бассейн – водоем, ванна которого оборудована для плавания,
прыжков в воду, купания или обучения и тренировки в гребле; ванна
окружена свободной дорожкой для прохода; бассейн часто входит в состав
купального и плавательного комплекса или водноспортивной станции.
5. Бассейн плавательный – в качестве самостоятельного сооружения
– спортивное сооружение или комплекс сооружений, предназначенных для
плавания или обучения плаванию, с размерами, соответствующими
установленным правилам, и оборудованных требуемыми основными и
вспомогательными устройствами.
6. Ванна бассейна – углубленная часть бассейна, наполненная водой;
размеры ванны зависят от функции бассейна.
7. Гардероб – помещение или выделенная часть помещения (как
правило, в вестибюле), предназначенные для раздевания и одевания
верхнего платья и временного его хранения.
8. Город – зона, имеющая форму квадрата со стороной 2 м, в
пределах которой устанавливаются фигуры.
9. Дорожка – специально подготовленная полоса территории
определенной ширины, длины и формы, дающая возможность двигаться
по ней и проводить на ней состязания (ристалища), соревнования и трени-
ровку по правилам данной спортивной дисциплины.

254
10. Дорожка обходная, пляж – горизонтальная полоса вокруг трибун
или ванны бассейна, устроенная параллельно контурам арены или ванны.
11. Зал гимнастический – помещение, размеры которого и
оборудование позволяют проводить только гимнастические упражнения.
12. Зал для спортивных игр – помещение, размеры которого и
оснащение позволяют проводить, по крайней мере, два рода спортивных
игр.
13. Зал спортивный – общее название помещений**, размеры
которых и оснащение позволяют проводить в них вольные движения, игры
и соревнования по одной (специализированные залы) или по нескольким
дисциплинам спорта.
14. Зал тренировочный – помещение, размеры которого позволяют
проводить только тренировочные занятия.
15. Игровая площадка – участок, размеры, форма, оборудование и
покрытие которого позволяют проводить на нем игры в соответствии с
присущими им правилами.
16. Инвентарь – переносное оборудование спортивных сооружений.
17. Инвентарь вспомогательный – оборудование, которое не связано
непосредственно с проведением спортивных занятий, но облегчает их
проведение и подготовку (табло результатов, судейские стулья и т.п.).
18. Инвентарь спортивный – приборы и снаряды, необходимые для
занятий данным видом спорта (мячи, шары, штанги, рукавицы и т.п.).
19. Каток ледяной – площадка, покрытая естественным или
искусственным льдом, размеры которой зависят от надобности,
приспособленная специально и соответственным образом оборудованная
для конькобежного спорта (бега, фигурное катание, хоккей, катание на
коньках в порядке активного отдыха и пр.).
20. Кон – это площадь, ограниченная двумя боковыми линиями и
передней планкой, из пределов которой производятся броски по фигурам
(городкам).
21. Крытая спортивная арена*** – помещение, площадь которого
позволяет проводить тренировку и соревнования в соответствии с
официальными требованиями различных видов спорта (или, по крайней
мере, баскетбола) с трибунами минимум 500 мест. Универсальная крытая

255
арена может быть оборудована, кроме того, легкоатлетической беговой
дорожкой или велотреком. Крупные крытые арены носят название
стадионов.
22. Купальня – водоем, приспособленный для купания под открытым
небом; для массового посещения, с бассейнами любой площади и формы,
приспособленными для неспортивного плавания и обучения плаванию в
условиях, гарантирующих безопасность купающихся.
23. Люк – выход из туннеля на трибуны стадиона. Туннель связывает
наружные части стадиона с трибунами и ареной.
24. Место для прыжков – площадка или спортивное сооружение
(земляное, деревянное, стальное или бетонное), подготовленное по специ-
альным спортивным правилам, обеспечивающим прочность сооружения и
безопасность при пользовании им, дающее возможность осуществлять
прыжки, предусмотренные данными видами спорта:
– в лыжном спорте – лыжный трамплин;
– в водном спорте – вышка и трамплин для прыжков в воду,
стартовая тумба;
– в легкой атлетике – место для прыжков в длину и тройного
прыжка, для прыжков в высоту и прыжков с шестом.
25. Микрорайонный спортивный комплекс или центр – спортивные
устройства и площадки, обеспечивающие обслуживание жителей
микрорайона в объеме основных спортивных дисциплин.
26. Общегородской спортивный комплекс или центр – спортивные
сооружения и площадки, обслуживающие жителей всего города и пред-
ставляющие собой основной спортивно-демонстрационный объект города.
27. Павильон спортивный – свободностоящее здание вблизи
спортивного сооружения, со всеми вспомогательными помещениями и
оборудованием для обслуживания лиц, занимающихся спортом; здания с
общественными и административными помещениями в спортивных зонах.
28. Парк спортивный – территория парка или лесопарка с крупным
зеленым массивом (свыше 50  всей площади), участки которого
отведены под спортивные сооружения.
29. Площадка для игр – горизонтальный участок, размеры которого
позволяют проводить спортивные занятия и игры.

256
30. Площадка спортивная комплексная – группа спортивных
площадок, сосредоточенных в одном месте, оборудованных
вспомогательными устройствами для занятий физкультурой и спортом.
31. Помещение для хранения одежды – специально отведенная часть
раздевальной, доступная только для обслуживающего персонала,
предназначенная для хранения одежды, оставленной участниками
спортивных занятий.
32. Пригород – зона, находящаяся между лицевой и штрафной
линиями, ограниченная с боков продолжениями диагоналей «города».
33. Пространство свободное вокруг спортивной площадки – полоса
вокруг спортивной площадки, свободная от каких-либо препятствий.
34. Раздевальная – помещение или комплекс помещений,
предназначенных для переодевания участников спортивных занятий, где
они могут оставлять свою одежду.
35. Районный спортивный центр или комплекс – спортивные
площадки и сооружения, обеспечивающие занятия жителей городского
района разными видами спорта.
36. Сектор легкоатлетический – площадь арены, ограниченная
кривыми круговой дорожки и хордой, соединяющей концы этих кривых.
37. Сектор трибуны – участок трибун, ограниченный проходами,
перпендикулярными к контуру арены.
38. Снаряды спортивные – постоянное или передвижное
оборудование спортивных сооружений (шведские стенки, кобылки, козлы,
ворота, корзинки и т.п.).
39. Спортивное сооружение – общее название всякого сооружения,
предназначенного для спортивных целей.
40. Спортивное строение или здание – общее наименование всякого
крытого спортивного объекта: залы и спортивные арены, крытые
плавательные бассейны, дома и дворцы спорта, крытые тиры, а также
вспомогательные спортивные сооружения – спортивные павильоны,
трибуны и пр.

257
41. Спортивные зоны или территории – участок городской или
сельской территории, на котором сосредоточены городские или сельские
42. Спортивный комплекс или центр – спортивная зона со
спортивными сооружениями, полями и площадками, со всеми
вспомогательными помещениями и зданиями; в зоне можно в течение
всего года проводить занятия и соревнования по разным видам спорта.
Спортивными центрами с полной программой спортивных дисциплин
считаются такие спортивные комплексы, в которых оборудование
позволяет заниматься всеми основными видами спорта. Размеры
спортивного комплекса зависят от его роли и объема функций в
обслуживаемом городском районе.
43. Спортивный корпус (Дом спорта) – здание с помещениями и
оборудованием для различных спортивных дисциплин (спортивные залы,
плавательные и гребные бассейны), в которых можно осуществлять
тренировку и устраивать демонстрационные спортивные мероприятия,
независимо от погодных условий.
44. Стадион – спортивное сооружение или комплекс таких
сооружений, с трибунами для большого количества зрителей, при наличии
вспомогательных сооружений и устройств для обслуживания зрителей и
участников спортивных мероприятий. Все эти сооружения создают ком-
плексное композиционное, планировочное и архитектурное целое****.
Планировка трибун и арены – основных частей стадиона – должна
обеспечивать хорошие условия видимости происходящего на арене.
45. Станция водная – участок территории с водоемом и
оборудованием для занятий водными видами спорта (гребля лодочная,
байдарочная, парусный спорт, мотороводный спорт) или одним из них.
Водоем может быть природный и искусственный. Станция должна быть
оборудована необходимыми помещениями и вспомогательными
устройствами.
46. Стрельбище спортивное – спортивное сооружение,
приспособленное для занятий стрелковым спортом из лука или
огнестрельного оружия.
47. Трасса – специально размеченная и оборудованная полоса для
проведения соревнований и тренировок в некоторых видах спорта.
48. Трибуны – вспомогательное устройство для наблюдения
тренировок, спортивных занятий, соревнований и массовых,
общественных мероприятий.
49. Устройства подсобные – оборудование и установки, не связанные
непосредственно со спортом, но облегчающие:

258
– осуществление всякого рода необходимых до начала и после
окончания спортивных занятий, операций, например: раздевальные,
душевые и т.п.;
– наблюдение за ходом соревнований и тренировок (трибуны, кассы,
санитарные узлы для обслуживания зрителей и т.п.);
– использование спортивных объектов и зон, а также уход за ними
(осветительная сеть, дренажные и увлажнительные установки и пр.).
50. Устройства спортивные – отдельные части спортивных объектов
и сооружений (беговые дорожки, места для прыжков, трамплины, спорт-
площадки и т.п.) или группы этих устройств, оборудованные спортивными
снарядами и инвентарем.
51. Учебно-спортивные и физкультурные комплексы или центры –
сооружения для совершенствования в одной или нескольких близких друг
другу спортивных дисциплинах (водные станции, комплексные площадки
для спортивных игр, зимнего спорта, теннисные корты и т.п.).
Примечания
*В России ареной спортивной называют плоскостное спортивное
сооружение, предназначенное для спортивно-зрелищных мероприятий по
одному или нескольким видам спорта, полностью просматриваемое с
прилегающей стационарной трибуны и входящее в состав стадиона.
**Спортивным залом в обиходе часто называют все спортивное
здание, главной частью которого является спортивный зал.
***В России крытой спортивной ареной называется помещение, в
котором расположено плоскостное спортивное сооружение,
предназначенное для спортивно-зрелищных мероприятий по одному или
нескольким видам спорта, полностью просматриваемое с прилегающей
стационарной трибуны и входящее в состав крытого стадиона.
****В России стадионом называют спортивное сооружение,
состоящее из спортивной арены и стационарной трибуны для зрителей,
образующее функционально-технологическое и архитектурно-
планировочное единое целое.
В обиходе стадионом иногда называют также крупный спортивный
центр, в котором, наряду с несколькими спортивными площадками и
полями, находится один стадион в качестве основного демонстрационного
объекта. Неправильно называть стадионом крупный спортивный центр с
несколькими демонстрационными объектами, как, например, футбольный
стадион, теннисный стадион и др.

259
Игровое поле для волейбола
Эскиз сетки

260

261
Баскетбольная площадка
Размер и конструкция щита

262

263
Разметка ванны для водного поло

264
ПЛОЩАДКИ ДЛЯ МИНИ-ФУТБОЛА И ФУТЗАЛА

265
ФУТБОЛЬНОЕ ПОЛЕ
Профессиональные ворота футбольные имеют параметры - 7,32 х 2,44 м,
изготавливаются из стали, алюминия (овал 10х12 см) и являются
стационарными.

266
УНИВЕРСАЛЬНАЯ СПОРТИВНАЯ ПЛОЩАДКА
а) эксплуатация летом
б) эксплуатация зимой

267
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1. Анзигитов В. А. Технология возведения зданий и сооружений:
Учеб. пособие. – М.: МИКХиС, 1995.
2. Арестова И.В.. Физкультурно-спортивные сооружения, М.:
СпортАкадемПресс, 2001.
3. Афонин И. А., Евстратов Г. И., Штоль Т. М. Технология
организации монтажа специальных сооружений: Учеб. пособие
для строительных вузов. – М.: Высш. шк., 1986.
4. Альбом рабочих чертежей стальных конструкций
производственных зданий с применением труб прямоугольного
сечения. – М.: Изд-во ВНИКТИ «Стальконструкция», 1977.
5. Архитектура гражданских и промышленных зданий. Т. II
«Основы проектирования». – М.: Стройиздат, 1976. – Гл. VIII.
6. Белецкий Б. Ф. Технология строительных и монтажных работ:
Учебник для вузов. – М.: Высш. шк., 1986.
7. Барнабашвили Е. Н. Общая теория архитектурного
проектирования стадионов. – Тбилиси: Изд-во ЦНИИЭП жилых и
общественных зданий, 1970.
8. Большепролетные оболочки // Труды Международного конгресса.
Т. I, II. – М.: Стройиздат, 1969.
9. Бурлакова, И.Р. Специализированные сооружения для легкой
атлетики: учеб. пособие для студ. акад. и ин-тов физ. культуры /
И.Р. Бурлаков, Г.П. Неминущий. – М.: СпортАкадемПресс, 2001.
– 115 с. – (Спортивные сооружения и оборудование).
10.Бурлаков И.Р., Неминующий Г.П. Специализированные
сооружения для игровых видов спорта. – М., СпортАкадемПресс,
2001.С.115
11.Бурлаков И.Р., Неминующий Г.П. Специализированные
сооружения для водных видов спорта: Учебное пособие. – М.:
«СпортАкадемПресс», 2002.
12.Гофштейн Г. Е., Ким В. Г., Нищев В. Н. и др. Монтаж
металлических и железобетонных конструкций. – М.: Стройиздат,
2001.
13.Гречина М. И. Стадионы. История проектирования строительства.
– Киев: Госстройиздат УССР, 1957.
14.ГОСТ Р 52024-2003: Услуги физкультурно-оздоровительные и
спортивные. Общие требования.

268
15.Гохарь-Хармандарян И. Г. Большепролетные купольные здания. –
М.: Стройиздат, 1974.
16.Деревянные конструкции. Справочник. – М.: Стройиздат, 1975. –
Приложения 1–3.
17.Железобетонные оболочки покрытий общественных зданий
(обзор). – М.: Изд-во ЦИНИС Госстроя СССР, 1974.
18.Каратаев О. Р., Волоцкой А. Д., Перикова Е. С. Плавательные
бассейны. Проектирование, строительство, оборудование и
эксплуатация. – Казань: Казан. гос. энерг. ун-т, 2006.
19.Каратаев О. Р., Новиков В. Ф., Перикова Е. С., Шипилов Р. В.
Спортивные сооружения: Учеб. пособие– Казань: Казан. гос.
энерг. ун-т, 2007.
20.Кистяковский А. Ю. Олимпийские комплексы спортивных соору-
жений (обзор). – М.: Изд-во ЦИНИС Госстроя СССР, 1976.
21.Кистяковский А. Ю. Малые крытые бассейны для массовых
занятий плаванием (обзор). – М.: Изд-во ЦИНИС Госстроя СССР,
1976.
22.Куйбышев В. В. Крытые стадионы. – М.: Стройиздат, 1973.
23.Николенко А. Спортивные сооружения. – М.: Просвещение, 1976.
24.Нормали. Вспомогательные помещения спортивных сооружений.
НП 5.3.2-76. – М.: Стройиздат, 1976.
25.Нормали. Открытые плоскостные спортивные сооружения.
НП 5.3-72. – М.: Стройиздат, 1972.
26.Нормали. Спортивные залы. НП 5.3.3-71; НП 5.3.4-72. – М.:
Стройиздат, 1975.
27.Паспорта типовых проектов спортивных сооружений. – М.: Изд-
во Центрального института типовых проектов, 1977–1979 гг.
28.Поликарпов В. П. Спортивные и физкультурные сооружения. –
М.: Физкультура и спорт, 1965.
29.Правила ИААФ (Международная Ассоциация легкоатлетических
федераций).
30.Правила ИИХФ (Международная федерация хоккея на льду).
31.Правила МФГС (Международная федерация городошного спорта).
32.Правила ФИФА (Международная федерация футбола).
33.Правила ФИВБ (Международная федерация волейбола).
34.Правила ИГФ (Международная федерация гандбола).
35.Правила ФИБА (Международная федерация баскетбола).

269
36.Приказ ГКФТ РФ от 08.04.1996 № 117 о проведении
паспортизации и единовременного учета спортивных сооружений
37.Применение клееных деревянных конструкций за рубежом. – М.:
Центр научно-технической информации по строительству и
архитектуре, 1968.
38.Прокофьев Е.И., Шипилов Р.В. Ключевые аспекты безопасности
в проектировании спортивных сооружений. - Известия КазГАСУ,
2009, №1 (11). с.116 – 121.
39.Резников Н. М. Универсальные зрелищно-спортивные залы. – М.:
40.Резников Н. М. Комплексные спортивные сооружения. – М.:
41.Соколов Г. К., Гончаров А. А. Технология возведения
специальных зданий и сооружений: Учеб. пособие. – М.:
Издательский центр «Академия», 2005.
42.Стригалева Н. С. Спортивные корпуса. – М.: Стройиздат, 1976.
43.Трофимов В. И. Большепролетные пространственные покрытия из
тонколистового алюминия. – М.: Стройиздат, 1975.
44.Терентьев О. М. Технология возведения зданий и сооружений. –
Ростов н/Д: Феникс, 2006.
45.Указания по проектированию сети физкультурно-спортивных
сооружений городов и поселков городского типа. ВСН 2-71. – М.:
Госгражданстрой, 1972.
46.Указания по проектированию сети физкультурно-спортивных
сооружений для сельских населенных пунктов. ВСН 16-73. – М.:
Госгражданстрой, 1975.
47.Ясный Г. В. Спортивные бассейны. – М.: Стройиздат, 1975.
48.СанПиН 1567-76 Санитарные правила устройства и содержания
мест занятий по физической культуре и спорту
49.СНиП 11-01-95. Инструкция о порядке разработки, согласования,
утверждения и составе проектной документации на строительство
предприятий, зданий и сооружений. – М.: Строиздат, 1997.
50.СНиП 3.01.01-85*. Организация строительства. – М.: Строиздат,
1995.
51.СНиП 3.03.01-87. Несущие и ограждающие конструкции. – М.:
Строиздат, 2001.
52.СНиП 10-01-94. Система нормативных документов в
строительстве. – М.: Строиздат, 1994.

270
53.СП 31-112-2004. Свод правил по проектированию и
строительству. «Физкультурно-спортивные залы». Часть 1 и 2.
54.СП 31-112-2007 (3) Физкультурно-спортивные залы. Часть 3.
Крытые ледовые арены.
55.СП 31-115-2006 Открытые плоскостные физкультурно-
56.СП 35-103-2001 Общественные здания и сооружения,
доступные маломобильным посетителям.
57.СП к СНиП 2.08.02-89. «Проектирование спортивных залов,
помещений для физкультурно-оздоровительных занятий и крытых
катков с искусственным льдом».
58.СанПиН 2.1.2.1188-03. «Плавательные бассейны. Гигиенические
требования к устройству, эксплуатации и качеству воды.
Контроль качества».
59.ТСН 31-310-98 Массовые типы физкультурно-
оздоровительных учреждений. г. Москва
60.Шипилов Р.В. История возникновения и развития спортивных
сооружений. Известие Каз.гос.архитектурно-строительного
университета №2 (12)/2009, с.37-42
61.Шипилов Р.В., Манапов А.З., Перикова Е.С. Анализ возможных
динамических нагрузок на конструкции трибун спортивных
сооружений. – Известия КазГАСУ, 2009, №1 (11). с.116 – 121.
62.http://www.sovinteh.ru/stroysport_klas.shtml
63. http://www.oknamegapolis.ru/architecture/sport_buildings.html
64. The Guide of safety at spots grounds, 5-th edition, Shapiro, J. HMSO,
London 2008.
65. British Standard Code of Practice BS 5839: Part 1, Fire detection and
fire alarm systems for buildings, British Standards Institution,
London, 2002.
66. British Standard Code of Practice BS5266: Part 1, Emergency
Lighting, British Standards Institution. London, 1999.
67. Stadium Engineering, Culley P., Pascoe J. London, 2005.
68. International Commission on Illumination (CIE) (1986) Guide 67:
Guide for the photometric specification and measurement of sports
lighting installations.Vienna, CIE.
69. International Commission on Illumination (CIE) (1989) Guide 83:
Guide for the lighting of sports events for colour television and film
systems. Vienna, CIE.

271
70. International Hockey Federation (FIH) (1997) Guide to the Artificial
Lighting of Hockey Pitches. Lausanne, FIH.
71. International Olympic Committee (IOC) (1999) Olympic Movement's
Agenda 21 Sport for Sustainable Development. Lausanne, IOC.
International
72. Mendler, Sarah; Odell, William; and Lazarus, Mary Ann (2005) The
HOK Guidebook to Sustainable Design. John Wiley.
73. Sports Council, Royal Institute of British Architects, UIA Work
Group for Sports, Leisure and Tourism (1990) Sports Stadia in the
90's. London, Sports Council.
74. Sports Council Technical Unit for Sport: Geraint John and Kit
Campbell (1993) Handbook of Sports and Recreational Building
Design. Vol. 1. Outdoor Sports, 2nd Edn. Butterworth-Heinemann.
75. Union of European Football Associations (UEFA) (2004) Guidelines
and Recommendations for Floodlighting for all UEFA Competitions.
Nyon (Switzerland), UEFA.

272
ОГЛАВЛЕНИЕ
ПРЕДИСЛОВИЕ……………………………………………………………….. 3
ВВЕДЕНИЕ……………………………………………………………………… 4
Глава 1. ИСТОРИЯ И РАЗВИТИЯ СПОРТИВНЫХ СООРУЖЕНИЙ 5
1.1. Краткая история развития спортивных сооружений……………………. 5
1.2.Архитектурные и конструктивные особенности спортивных сооружений. 19
Глава 2. ОБЩАЯ ХАРАКТЕРИСТИКА И КЛАССИФИКАЦИЯ
20
2.1.Основные нормы Единой классификации спортивных сооружений……… 20
2.2.Структура спортивного сооружения……………………………………… 24
2.3. Исходные данные для проектирования спортивных сооружений………… 27
2.4.Критерии строительства спортивных сооружений по архитектурно-
планировочным особенностям……………………………………………………
32
Глава 3. УНИВЕРСАЛЬНЫЕ СПОРТИВНЫЕ СООРУЖЕНИЯ И
КОМПЛЕКСЫ
37
3.1. Общая характеристика и классификация…………………………………… 37
3.2. Стадионы, дворцы спорта, манежи………………………………………….. 38
3.3. Искусственные покрытия плоскостных спортивных сооружений………... 44
Глава 4. СПОРТИВНЫЕ СООРУЖЕНИЯ ДЛЯ ИГРОВЫХ ВИДОВ
СПОРТА
50
4.1. Общая характеристика и классификации игровых площадок и полей…… 49
4.2. Открытые площадки и поля………………………………………………….. 51
4.3. Размеры и пропускная способность игровых площадок, полей…………… 52
4.4. Искусственное освещение площадок и полей, оборудование. ……………. 61
4.5. Система полива футбольных полей…………………………………………. 68
4.6. Система обогрева футбольных полей……………………………………….. 70
Глава 5. СПОРТИВНЫЕ СООРУЖЕНИЯ ДЛЯ ЛЕГКОЙ АТЛЕТИКИ 73
5.1. Классификации сооружений для легкой атлетики……………………………... 73
5.2. Беговые дорожки и легкоатлетические секторы…………………………… 74
5.3. Комплексное спортивное ядро и его структура…………………………….. 76
5.4. Конструкции покрытий дорожек, мест для прыжков и метаний………… 79
5.5. Материально-техническое обеспечение…………………………………….. 89
Глава 6. СПОРТИВНЫЕ СООРУЖЕНИЯ ДЛЯ ЗИМНИХ ВИДОВ
СПОРТА
91
6.1. Классификация спортивных сооружений для зимних видов спорта……… 91
6.2. Лыжные трассы, трамплины, горнолыжные комплексы…………………... 95
6.3. Лыжные трамплины. Классификация трамплинов………………………… 113
6.4. Конструкция и строительство трамплинов…………………………………. 115
6.5. Санные трассы. Геометрические параметры трасс………………………… 119

273
6.6. Сооружения для конькобежного спорта, фигурного катания, хоккея с
шайбой. Классификация и характеристика сооружений…………………
122
6.7. Устройство естественных и искусственных катков, их эксплуатация……. 131
Глава 7. СООРУЖЕНИЯ ДЛЯ ВОДНЫХ ВИДОВ СПОРТА 135
7.1. Общая характеристика и классификация сооружений для водных видов
спорта……………………………………………………………………………..
135
7.2. Особенности строительства плавательных бассейнов……………………... 139
7.3. Ванны бассейнов и их оборудование………………………………………. 141
7.4. Эксплуатация и уход за бассейнами………………………………………… 158
Глава 8. ВСПОМОГАТЕЛЬНЫЕ ПОМЕЩЕНИЯ И СООРУЖЕНИЯ
ДЛЯ ЗРИТЕЛЕЙ
168
8.1. Общая характеристика вспомогательных помещений……………………... 168
8.2. Места для зрителей…………………………………………………………… 176
8.3. Конструкции трибун. Нормативные показатели мест на трибунах……….. 179
8.4. Приемы расположения трибун………………………………………………. 185
8.5. Расчетные показатели………………………………………………………… 186
Глава 9. ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ И ИНЖЕНЕРНЫЕ
КОММУНИКАЦИИ СПОРТИВНЫХ СООРУЖЕНИЙ
194
9.1. Системы освещения…………………………………………………………... 194
9.2. Кабельные телевизионные системы…………………………………………. 206
9.3. Акустика……………………………………………………………………….. 211
9.4. Звуковые системы…………………………………………………………….. 215
9.5. Средства массовой информации……………………………………………... 218
9.6. Отопление и кондиционирование…………………………………………… 223
9.7. Микроклимат………………………………………………………………….. 223
9.8. Водоснабжение и канализация………………………………………………. 225
Глава 10. ЭКСПЛУАТАЦИИ СПОРТИВНЫХ СООРУЖЕНИЙ 228
10.1. Обслуживание……………………………………………………………… 228
10.2. Паспортизация и категорийность спортивного сооружения…………… 231
10.3. Организация медицинского контроля на спортивном сооружении……… 232
10.4. Капитальный и текущий ремонт спортивных сооружений………………. 234
Глава 11. ОСНОВЫ БЕЗОПАСНОСТИ ЭКСПЛУАТАЦИИ
236
11.1. Общая безопасность…………………………………………………………. 236
11.2. Безопасность и контроль толпы…………………………………………….. 247
11.3. Разделение потоков людей………………………………………………… 240
11.4. Доступ между Зоной 4 и Зоной 3…………………………………………... 243
11.5. Полный проект для внутреннего движения……………………………….. 243
11.6. Электронные системы в спортивном сооружении………………………... 244
11.7. Системы противопожарной безопасности…………………………… 246
11.8. Безопасность и антитеррористические меры………………………… 248

274
ПРИЛОЖЕНИЕ 1. Словарь специальных терминов……………………. 253
ПРИЛОЖЕНИЕ 2. Схема игровой площадки для волейбола………….. 259
ПРИЛОЖЕНИЕ 3. Схема игровой площадки для баскетбола………….. 261
ПРИЛОЖЕНИЕ 4. Схема ванны бассейна для водного пола………….. 263
ПРИЛОЖЕНИЕ 5. Схема игровой площадки для мини-футбола и футзала 264
ПРИЛОЖЕНИЕ 6. Схема игровой площадки для футбола ……………….. 265
ПРИЛОЖЕНИЕ 7. Схема универсальной спортивной площадки……...….. 266
БИБЛИОГРАФИЧЕСКИЙ СПИСОК......................................................... 267
ОГЛАВЛЕНИЕ…………………………………………………………………. 272

275
Учебник
Каратаев Оскар Робиндарович, Каратаева Елена Сергеевна
Кузнецов Александр Семенович
СПОРТИВНЫЕ СООРУЖЕНИЯ
Учебник
по курсу
«Спортивные сооружения»
Кафедра _____________________________________
Редактор издательского отдела ___________________________
Изд. лиц. ………. Подписано в печать . . .
Формат 60  84/16. Гарнитура ―Times‖. Вид печати РОМ.
Усл. печ. л. 17. Уч.-изд. л. ... Тираж ____ экз. Заказ №
Издательство ____________________________________
Типография _____________________________________
