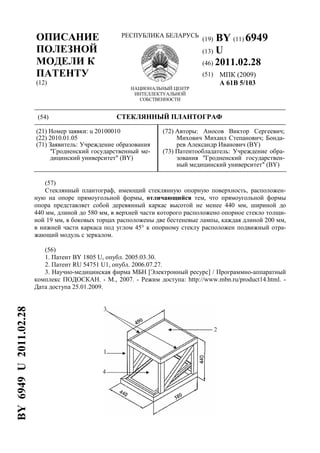

1. (19) BY (11) 6949
(13) U
(46) 2011.02.28
(51) МПК (2009)
A 61B 5/103
ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(54) СТЕКЛЯННЫЙ ПЛАНТОГРАФ
(21) Номер заявки: u 20100010
(22) 2010.01.05
(71) Заявитель: Учреждение образования
"Гродненский государственный ме-
дицинский университет" (BY)
(72) Авторы: Аносов Виктор Сергеевич;
Михович Михаил Степанович; Бонда-
рев Александр Иванович (BY)
(73) Патентообладатель: Учреждение обра-
зования "Гродненский государствен-
ный медицинский университет" (BY)
(57)
Стеклянный плантограф, имеющий стеклянную опорную поверхность, расположен-
ную на опоре прямоугольной формы, отличающийся тем, что прямоугольной формы
опора представляет собой деревянный каркас высотой не менее 440 мм, шириной до
440 мм, длиной до 580 мм, в верхней части которого расположено опорное стекло толщи-
ной 19 мм, в боковых торцах расположены две бестеневые лампы, каждая длиной 200 мм,
в нижней части каркаса под углом 45° к опорному стеклу расположен подвижный отра-
жающий модуль с зеркалом.
(56)
1. Патент BY 1805 U, опубл. 2005.03.30.
2. Патент RU 54751 U1, опубл. 2006.07.27.
3. Научно-медицинская фирма МБН [Электронный ресурс] / Программно-аппаратный
комплекс ПОДОСКАН. - М., 2007. - Режим доступа: http://www.mbn.ru/product14.html. -
Дата доступа 25.01.2009.
BY6949U2011.02.28

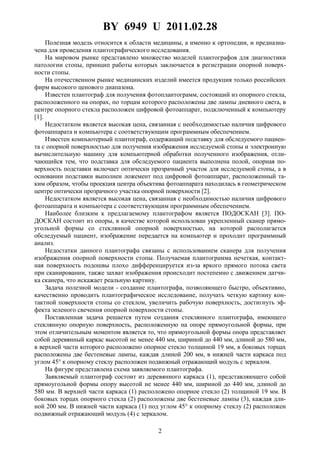

2. BY 6949 U 2011.02.28
2
Полезная модель относится к области медицины, а именно к ортопедии, и предназна-
чена для проведения плантографического исследования.
На мировом рынке представлено множество моделей плантографов для диагностики
патологии стопы, принцип работы которых заключается в регистрации опорной поверх-
ности стопы.
На отечественном рынке медицинских изделий имеется продукция только российских
фирм высокого ценового диапазона.
Известен плантограф для получения фотоплантограмм, состоящий из опорного стекла,
расположенного на опорах, по торцам которого расположены две лампы дневного света, в
центре опорного стекла расположен цифровой фотоаппарат, подключенный к компьютеру
[1].
Недостатком является высокая цена, связанная с необходимостью наличия цифрового
фотоаппарата и компьютера с соответствующим программным обеспечением.
Известен компьютерный плантограф, содержащий подставку для обследуемого пациен-
та с опорной поверхностью для получения изображения исследуемой стопы и электронную
вычислительную машину для компьютерной обработки полученного изображения, отли-
чающийся тем, что подставка для обследуемого пациента выполнена полой, опорная по-
верхность подставки включает оптически прозрачный участок для исследуемой стопы, а в
основании подставки выполнен ложемент под цифровой фотоаппарат, расположенный та-
ким образом, чтобы проекция центра объектива фотоаппарата находилась в геометрическом
центре оптически прозрачного участка опорной поверхности [2].
Недостатком является высокая цена, связанная с необходимостью наличия цифрового
фотоаппарата и компьютера с соответствующим программным обеспечением.
Наиболее близким к предлагаемому плантографом является ПОДОСКАН [3]. ПО-
ДОСКАН состоит из опоры, в качестве которой использован укрепленный сканер прямо-
угольной формы со стеклянной опорной поверхностью, на которой располагается
обследуемый пациент, изображение передается на компьютер и проходит программный
анализ.
Недостатки данного плантографа связаны с использованием сканера для получения
изображения опорной поверхности стопы. Получаемая плантограмма нечеткая, контакт-
ная поверхность подошвы плохо дифференцируется из-за яркого прямого потока света
при сканировании, также захват изображения происходит постепенно с движением датчи-
ка сканера, что искажает реальную картину.
Задача полезной модели - создание плантографа, позволяющего быстро, объективно,
качественно проводить плантографическое исследование, получать четкую картину кон-
тактной поверхности стопы со стеклом, увеличить рабочую поверхность, достигнуть эф-
фекта зеленого свечения опорной поверхности стопы.
Поставленная задача решается путем создания стеклянного плантографа, имеющего
стеклянную опорную поверхность, расположенную на опоре прямоугольной формы, при
этом отличительным моментом является то, что прямоугольной формы опора представляет
собой деревянный каркас высотой не менее 440 мм, шириной до 440 мм, длиной до 580 мм,
в верхней части которого расположено опорное стекло толщиной 19 мм, в боковых торцах
расположены две бестеневые лампы, каждая длиной 200 мм, в нижней части каркаса под
углом 45° к опорному стеклу расположен подвижный отражающий модуль с зеркалом.
На фигуре представлена схема заявляемого плантографа.
Заявляемый плантограф состоит из деревянного каркаса (1), представляющего собой
прямоугольной формы опору высотой не менее 440 мм, шириной до 440 мм, длиной до
580 мм. В верхней части каркаса (1) расположено опорное стекло (2) толщиной 19 мм. В
боковых торцах опорного стекла (2) расположены две бестеневые лампы (3), каждая дли-
ной 200 мм. В нижней части каркаса (1) под углом 45° к опорному стеклу (2) расположен
подвижный отражающий модуль (4) с зеркалом.

3. BY 6949 U 2011.02.28
3
Устройство используют следующим образом. Включают боковые лампы (3), пациенту
предлагают встать стопами на стеклянную поверхность (2) плантографа. В подвижном от-
ражающем модуле (4) получают изображение стоп пациента, опорная поверхность стоп
имеет зеленое свечение.
Таким образом, в предложенной модели устранены недостатки плантографа ПОДОС-
КАН. Метод гигиеничен и безопасен, нагляден при выполнении. Позволяет быстро вы-
явить патологию. Может использоваться как скрининг в диагностике патологии стоп при
осмотрах больших коллективов.
