Документ описывает патент на гидрообъемную трансмиссию самоходного вибрационного катка, разработанную Белорусским государственным аграрным техническим университетом. Основной концепцией является улучшение конструкции, позволяющее уменьшить сложность и материалоемкость системы, а также обеспечить бесступенчатое регулирование подачи рабочей жидкости для оптимизации работы. Введение двух групп продольных пазов на роторе делителя-сумматора потока позволяет достичь более качественного уплотнения грунтов при дорожных работах.

1. ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(19) BY (11) 7201
(13) U
(46) 2011.04.30
(51) МПК (2009)
B 60K 17/00
E 01C 19/22
(54) ГИДРООБЪЕМНАЯ ТРАНСМИССИЯ САМОХОДНОГО
ВИБРАЦИОННОГО КАТКА
(21) Номер заявки: u 20100796
(22) 2010.09.22
(71) Заявитель: Учреждение образования
"Белорусский государственный аг-
рарный технический университет"
(BY)
(72) Авторы: Бобровник Александр Ивано-
вич; Котлобай Анатолий Яковлевич;
Котлобай Андрей Анатольевич (BY)
(73) Патентообладатель: Учреждение обра-
зования "Белорусский государствен-
ный аграрный технический универси-
тет" (BY)
(57)
Гидрообъемная трансмиссия самоходного вибрационного катка, содержащая насос
переменной производительности, гидромоторы привода вальцов и дебалансов вибровоз-
будителя и агрегат дозирования, включающий делитель-сумматор потока с ротором,
установленным в распределяющей втулке и связанным с приводным валом насоса,
оснащенным продольными пазами, полости которых периодически связаны с полостями
продольных каналов распределяющей втулки, магистралями насоса и гидромоторов
привода вальцов и дебалансов вибровозбудителя, и гидрораспределитель переключения
Фиг. 1
BY7201U2011.04.30

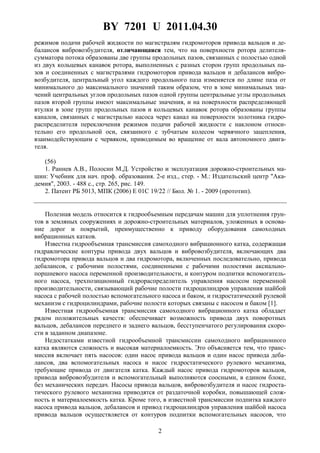

2. BY 7201 U 2011.04.30
2
режимов подачи рабочей жидкости по магистралям гидромоторов привода вальцов и де-
балансов вибровозбудителя, отличающаяся тем, что на поверхности ротора делителя-
сумматора потока образованы две группы продольных пазов, связанных с полостью одной
из двух кольцевых канавок ротора, выполненных с разных сторон групп продольных па-
зов и соединенных с магистралями гидромоторов привода вальцов и дебалансов вибро-
возбудителя, центральный угол каждого продольного паза изменяется по длине паза от
минимального до максимального значений таким образом, что в зоне минимальных зна-
чений центральных углов продольных пазов одной группы центральные углы продольных
пазов второй группы имеют максимальные значения, и на поверхности распределяющей
втулки в зоне групп продольных пазов и кольцевых канавок ротора образованы группы
каналов, связанных с магистралью насоса через канал на поверхности золотника гидро-
распределителя переключения режимов подачи рабочей жидкости с наклоном относи-
тельно его продольной оси, связанного с зубчатым колесом червячного зацепления,
взаимодействующим с червяком, приводимым во вращение от вала автономного двига-
теля.
(56)
1. Раннев А.В., Полосин М.Д. Устройство и эксплуатация дорожно-строительных ма-
шин: Учебник для нач. проф. образования. 2-е изд., стер. - М.: Издательский центр "Ака-
демия", 2003. - 488 с., стр. 265, рис. 149.
2. Патент РБ 5013, МПК (2006) E 01C 19/22 // Бюл. № 1. - 2009 (прототип).
Полезная модель относится к гидрообъемным передачам машин для уплотнения грун-
тов в земляных сооружениях и дорожно-строительных материалов, уложенных в основа-
ние дорог и покрытий, преимущественно к приводу оборудования самоходных
вибрационных катков.
Известна гидрообъемная трансмиссия самоходного вибрационного катка, содержащая
гидравлические контуры привода двух вальцов и вибровозбудителя, включающих два
гидромотора привода вальцов и два гидромотора, включенных последовательно, привода
дебалансов, с рабочими полостями, соединенными с рабочими полостями аксиально-
поршневого насоса переменной производительности, и контуром подпитки вспомогатель-
ного насоса, трехпозиционный гидрораспределитель управления насосом переменной
производительности, связывающий рабочие полости гидроцилиндров управления шайбой
насоса с рабочей полостью вспомогательного насоса и баком, и гидростатический рулевой
механизм с гидроцилиндрами, рабочие полости которых связаны с насосом и баком [1].
Известная гидрообъемная трансмиссия самоходного вибрационного катка обладает
рядом положительных качеств: обеспечивает возможность привода двух поворотных
вальцов, дебалансов переднего и заднего вальцов, бесступенчатого регулирования скоро-
сти в заданном диапазоне.
Недостатками известной гидрообъемной трансмиссии самоходного вибрационного
катка являются сложность и высокая материалоемкость. Это объясняется тем, что транс-
миссия включает пять насосов: один насос привода вальцов и один насос привода деба-
лансов, два вспомогательных насоса и насос гидростатического рулевого механизма,
требующие привода от двигателя катка. Каждый насос привода гидромоторов вальцов,
привода вибровозбудителя и вспомогательный выполняются соосными, в едином блоке,
без механических передач. Насосы привода вальцов, вибровозбудителя и насос гидроста-
тического рулевого механизма приводятся от раздаточной коробки, повышающей слож-
ность и материалоемкость катка. Кроме того, в известной трансмиссии подпитка каждого
насоса привода вальцов, дебалансов и привод гидроцилиндров управления шайбой насоса
привода вальцов осуществляется от контуров подпитки вспомогательных насосов, что

3. BY 7201 U 2011.04.30
3
требует, при относительно малых давлениях подпитки, применения достаточно мощных
гидроцилиндров. Все это приводит к повышению материалоемкости трансмиссии.
Известна гидрообъемная трансмиссия самоходного вибрационного катка, содержащая
насос переменной производительности, гидромоторы привода вальцов и дебалансов виб-
ровозбудителя и агрегат дозирования, включающий делитель-сумматор потока с ротором,
установленным в распределяющей втулке и связанным с приводным валом насоса, осна-
щенным продольными пазами, полости которых периодически связаны с полостями про-
дольных каналов распределяющей втулки, магистралями насоса и гидромоторов привода
вальцов и дебалансов вибровозбудителя, и гидрораспределитель переключения режимов
подачи рабочей жидкости по магистралям гидромоторов привода вальцов и дебалансов
вибровозбудителя [2].
Известная гидрообъемная трансмиссия самоходного вибрационного катка содержит
насосы, установленные соосно, что исключает из конструкции раздаточную коробку. Это
существенно упрощает конструкцию и снижает материалоемкость гидрообъемной транс-
миссии катка.
Недостатком известной гидрообъемной трансмиссии вибрационного катка являются
ограниченные функциональные возможности. Это объясняется тем, что делитель-
сумматор потока рабочей жидкости насоса переменной производительности, установлен-
ный в гидролиниях связи магистрали насоса и гидромоторов привода вальцов и дебалан-
сов вибровозбудителя, обеспечивает два фиксированных уровня подачи рабочей жидкости
по магистралям гидромоторов, что не позволяет обеспечивать оптимальное соотношение
скорости вибрационного катка и частоты вращения дебалансов вибровозбудителя и отри-
цательно сказывается на качестве выполняемых работ.
Задачей, решаемой полезной моделью, является расширение функциональных воз-
можностей гидрообъемной трансмиссии самоходного вибрационного катка.
Решение поставленной задачи достигается тем, что в гидрообъемной трансмиссии са-
моходного вибрационного катка, содержащей насос переменной производительности,
гидромоторы привода вальцов и дебалансов вибровозбудителя и агрегат дозирования,
включающий делитель-сумматор потока с ротором, установленным в распределяющей
втулке и связанным с приводным валом насоса, оснащенным продольными пазами, поло-
сти которых периодически связаны с полостями продольных каналов распределяющей
втулки, магистралями насоса и гидромоторов привода вальцов и дебалансов вибровозбу-
дителя, и гидрораспределитель переключения режимов подачи рабочей жидкости по ма-
гистралям гидромоторов привода вальцов и дебалансов вибровозбудителя, на поверхности
ротора делителя-сумматора потока образованы две группы продольных пазов, связанных
с полостью одной из двух кольцевых канавок ротора, выполненных с разных сторон групп
продольных пазов и соединенных с магистралями гидромоторов привода вальцов и деба-
лансов вибровозбудителя, центральный угол каждого продольного паза изменяется по
длине паза от минимального до максимального значений таким образом, что в зоне мини-
мальных значений центральных углов продольных пазов одной группы центральные углы
продольных пазов второй группы имеют максимальные значения, и на поверхности рас-
пределяющей втулки в зоне групп продольных пазов и кольцевых канавок ротора образо-
ваны группы каналов, связанных с магистралью насоса через канал на поверхности
золотника гидрораспределителя переключения режимов подачи рабочей жидкости с
наклоном относительно его продольной оси, связанного с зубчатым колесом червячного
зацепления, взаимодействующим с червяком, приводимым во вращение от вала автоном-
ного двигателя.
Существенные отличительные признаки предлагаемого технического решения позво-
ляют обеспечить бесступенчатое регулирование подачи рабочей жидкости по магистралям
гидромоторов привода вальцов и дебалансов вибровозбудителя и оптимальное соотноше-
ние скорости вибрационного катка и частоты вращения дебалансов вибровозбудителя.

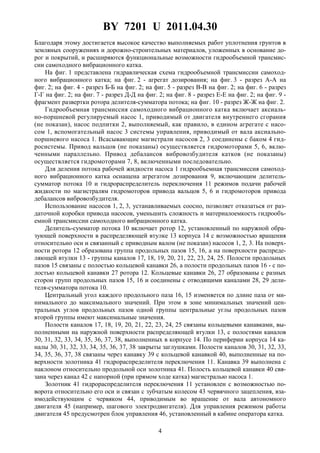

4. BY 7201 U 2011.04.30
4
Благодаря этому достигается высокое качество выполняемых работ уплотнения грунтов в
земляных сооружениях и дорожно-строительных материалов, уложенных в основание до-
рог и покрытий, и расширяются функциональные возможности гидрообъемной трансмис-
сии самоходного вибрационного катка.

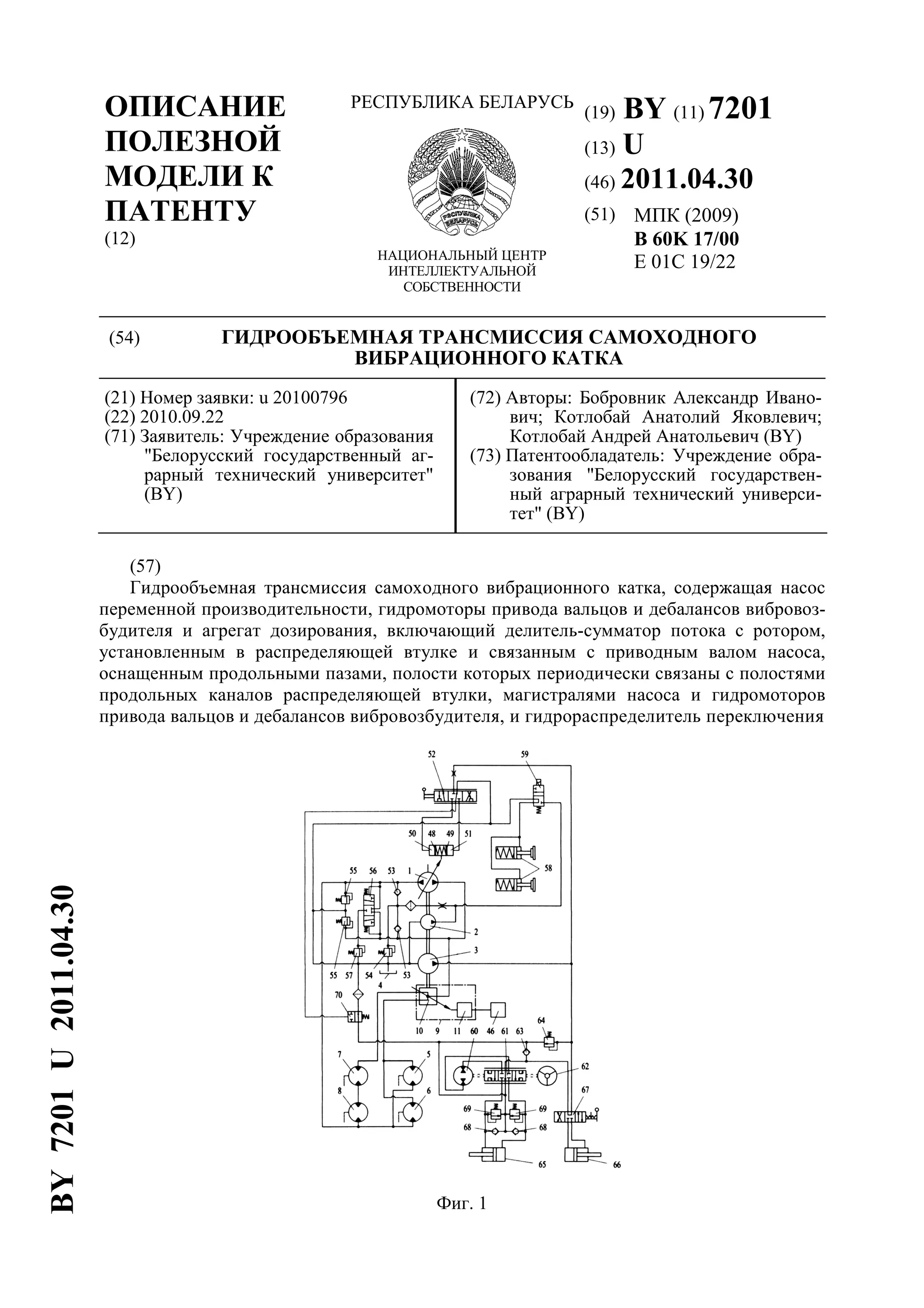

На фиг. 1 представлена гидравлическая схема гидрообъемной трансмиссии самоход-

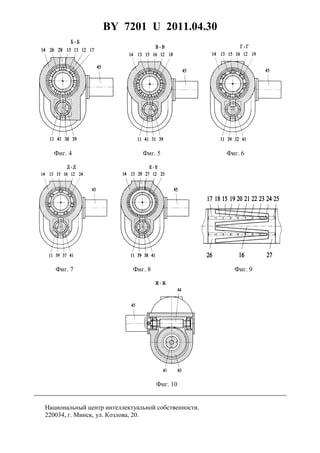

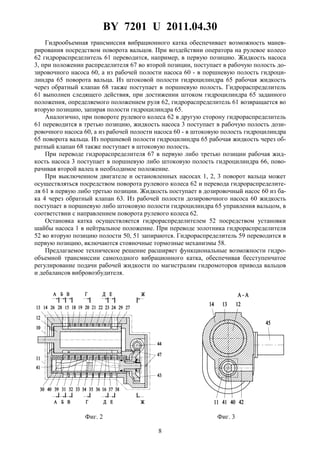

ного вибрационного катка; на фиг. 2 - агрегат дозирования; на фиг. 3 - разрез А-А на
фиг. 2; на фиг. 4 - разрез Б-Б на фиг. 2; на фиг. 5 - разрез В-В на фиг. 2; на фиг. 6 - разрез
Г-Г на фиг. 2; на фиг. 7 - разрез Д-Д на фиг. 2; на фиг. 8 - разрез Е-Е на фиг. 2; на фиг. 9 -
фрагмент развертки ротора делителя-сумматора потока; на фиг. 10 - разрез Ж-Ж на фиг. 2.
Гидрообъемная трансмиссия самоходного вибрационного катка включает аксиаль-
но-поршневой регулируемый насос 1, приводимый от двигателя внутреннего сгорания
(не показан), насос подпитки 2, выполняемый, как правило, в едином агрегате с насо-
сом 1, вспомогательный насос 3 системы управления, приводимый от вала аксиально-
поршневого насоса 1. Всасывающие магистрали насосов 2, 3 соединены с баком 4 гид-
росистемы. Привод вальцов (не показаны) осуществляется гидромоторами 5, 6, вклю-
ченными параллельно. Привод дебалансов вибровозбудителя катков (не показаны)
осуществляется гидромоторами 7, 8, включенными последовательно.
Для деления потока рабочей жидкости насоса 1 гидрообъемная трансмиссия самоход-
ного вибрационного катка оснащена агрегатом дозирования 9, включающим делитель-
сумматор потока 10 и гидрораспределитель переключения 11 режимов подачи рабочей
жидкости по магистралям гидромоторов привода вальцов 5, 6 и гидромоторов привода
дебалансов вибровозбудителя.
Использование насосов 1, 2, 3, устанавливаемых соосно, позволяет отказаться от раз-
даточной коробки привода насосов, уменьшить сложность и материалоемкость гидрообъ-
емной трансмиссии самоходного вибрационного катка.
Делитель-сумматор потока 10 включает ротор 12, установленный по наружной обра-
зующей поверхности в распределяющей втулке 13 корпуса 14 с возможностью вращения
относительно оси и связанный с приводным валом (не показан) насосов 1, 2, 3. На поверх-
ности ротора 12 образована группа продольных пазов 15, 16, а на поверхности распреде-
ляющей втулки 13 - группы каналов 17, 18, 19, 20, 21, 22, 23, 24, 25. Полости продольных
пазов 15 связаны с полостью кольцевой канавки 26, а полости продольных пазов 16 - с по-
лостью кольцевой канавки 27 ротора 12. Кольцевые канавки 26, 27 образованы с разных
сторон групп продольных пазов 15, 16 и соединены с отводящими каналами 28, 29 дели-
теля-сумматора потока 10.
Центральный угол каждого продольного паза 16, 15 изменяется по длине паза от ми-
нимального до максимального значений. При этом в зоне минимальных значений цен-
тральных углов продольных пазов одной группы центральные углы продольных пазов
второй группы имеют максимальные значения.
Полости каналов 17, 18, 19, 20, 21, 22, 23, 24, 25 связаны кольцевыми канавками, вы-
полненными на наружной поверхности распределяющей втулки 13, с полостями каналов
30, 31, 32, 33, 34, 35, 36, 37, 38, выполненных в корпусе 14. По периферии корпуса 14 ка-
налы 30, 31, 32, 33, 34, 35, 36, 37, 38 закрыты заглушками. Полости каналов 30, 31, 32, 33,
34, 35, 36, 37, 38 связаны через канавку 39 с кольцевой канавкой 40, выполненные на по-
верхности золотника 41 гидрораспределителя переключения 11. Канавка 39 выполнена с
наклоном относительно продольной оси золотника 41. Полость кольцевой канавки 40 свя-
зана через канал 42 с напорной (при прямом ходе катка) магистралью насоса 1.
Золотник 41 гидрораспределителя переключения 11 установлен с возможностью по-
ворота относительно его оси и связан с зубчатым колесом 43 червячного зацепления, вза-
имодействующим с червяком 44, приводимым во вращение от вала автономного
двигателя 45 (например, шагового электродвигателя). Для управления режимом работы
двигателя 45 предусмотрен блок управления 46, установленный в кабине оператора катка.

5. BY 7201 U 2011.04.30
5
Дренаж утечек рабочей жидкости в бак 4 гидросистемы осуществляется через каналы
47 в крышке корпуса 14.
Отводящие каналы 28, 29 связаны с магистралями гидромоторов 5, 6 привода вальцов,
и 7, 8 привода дебалансов вибровозбудителя. Сливные магистрали (при прямом ходе кат-
ка) гидромоторов 5, 6, 7, 8 связаны с всасывающей магистралью насоса 1.
Изменение производительности насоса 1 осуществляется изменением угла наклона
шайбы насоса 1 гидроцилиндрами с поршнями 48, 49, образующими рабочие полости 50,
51. Поршни 48, 49 связаны тягой с наклонной шайбой насоса 1. Полости 50, 51 связаны
через трехпозиционный гидрораспределитель 52, представляющий собой трехпозицион-
ный золотник следящего типа с обратной связью, с напорной магистралью насоса 3 и ба-
ком 4. Поворот наклонной шайбы пропорционален ходу рычага гидрораспределителя
управления 52. В цепи гидролинии установлен дроссель, корректирующий подачу рабо-
чей жидкости.
Напорная магистраль насоса подпитки 2 связана с магистралями насоса 1 гидролини-
ями с обратными клапанами 53. Давление контура подпитки ограничивается предохрани-
тельным клапаном 54. В контуре подпитки установлены предохранительные клапаны 55.
Также установлен гидравлически управляемый гидрораспределитель 56 с напорным кла-
паном 57, ограничивающим давление во всасывающей магистрали насоса 1.
Удержание машины в заторможенном состоянии, при отключенном сцеплением
насосном агрегате, осуществляется стояночной тормозной системой, состоящей из тор-
мозных механизмов 58 вальцов и двухпозиционного гидрораспределителя 59 управления
ими. Гидрораспределитель 59 связывает рабочие полости тормозных механизмов 58 с
напорной магистралью насоса подпитки 2 и баком 4.
Гидравлический контур гидростатического рулевого управления с замкнутой систе-
мой состоит из дозировочного насоса 60 (в режиме сервоусилителя работает в качестве
гидродвигателя) и сервораспределителя следящего действия 61. Распределитель 61 и до-
зировочный насос 60 вращаются посредством вала рулевого колеса 62. Напорная маги-
страль гидравлического контура гидростатического рулевого управления связана с
напорной магистралью насоса 3. Напорная и сливная магистрали соединены гидролини-
ей с обратным клапаном 63. Давление гидравлического контура рулевого управления
ограничивается предохранительным клапаном 64. Поворот вальцов осуществляется гид-
роцилиндрами 65, 66. Управление гидроцилиндром 66 производится посредством трех-
позиционного гидрораспределителя 67. В магистрали полостей гидроцилиндра 65
включены обратные 68 и напорные 69 клапаны.
В сливной магистрали контура рулевого управления установлен клапан 70, запираю-
щий сливную магистраль во второй позиции, с управляющей полостью, связанной через
трехпозиционный гидрораспределитель 52 с баком 4 во второй и напорной магистралью
насоса 3 в первой и третьей позициях.
Гидрообъемная трансмиссия самоходного вибрационного катка работает следующим
образом.
Включаются двигатель катка и муфта сцепления (не показаны), приводя во вращение
насосы 1, 2, 3. Насосом 2 рабочая жидкость подается из бака 4 через дроссель, фильтр
очистки масла, обратные клапаны 53 в рабочие полости насоса 1, а также к гидрораспре-
делителю 59. При достижении во всасывающей магистрали насоса 1 давления настройки
клапана 54 жидкость насоса 2 сливается в бак 4. Насосом 3 рабочая жидкость подается из
бака 4 к гидрораспределителю 52 и через гидрораспределители 67, 61 во второй позиции,
клапан 70 на слив в бак 4.
В заторможенном положении стояночных тормозных механизмов 58 гидрораспреде-
литель 59 находится в первой позиции, рабочие полости тормозных механизмов соедине-
ны со сливом в бак 4, пружины сжимают тормозные механизмы. Перевод распределителя

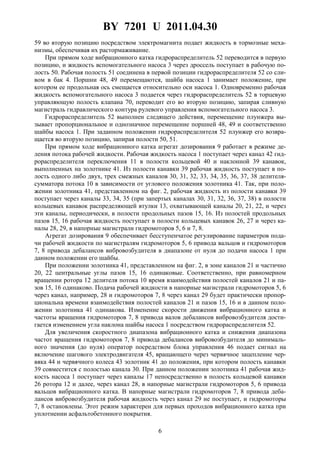

6. BY 7201 U 2011.04.30
6
59 во вторую позицию посредством электромагнита подает жидкость в тормозные меха-
низмы, обеспечивая их растормаживание.
При прямом ходе вибрационного катка гидрораспределитель 52 переводится в первую
позицию, и жидкость вспомогательного насоса 3 через дроссель поступает в рабочую по-
лость 50. Рабочая полость 51 соединена в первой позиции гидрораспределителя 52 со сли-
вом в бак 4. Поршни 48, 49 перемещаются, шайба насоса 1 занимает положение, при
котором ее продольная ось смещается относительно оси насоса 1. Одновременно рабочая
жидкость вспомогательного насоса 3 подается через гидрораспределитель 52 в торцевую
управляющую полость клапана 70, переводит его во вторую позицию, запирая сливную
магистраль гидравлического контура рулевого управления вспомогательного насоса 3.
Гидрораспределитель 52 выполнен следящего действия, перемещение плунжера вы-
зывает пропорциональное и однозначное перемещение поршней 48, 49 и соответственно
шайбы насоса 1. При заданном положении гидрораспределителя 52 плунжер его возвра-
щается во вторую позицию, запирая полости 50, 51.
При прямом ходе вибрационного катка агрегат дозирования 9 работает в режиме де-
ления потока рабочей жидкости. Рабочая жидкость насоса 1 поступает через канал 42 гид-
рораспределителя переключения 11 в полости кольцевой 40 и наклонной 39 канавок,
выполненных на золотнике 41. Из полости канавки 39 рабочая жидкость поступает в по-
лость одного либо двух, трех смежных каналов 30, 31, 32, 33, 34, 35, 36, 37, 38 делителя-
сумматора потока 10 в зависимости от углового положения золотника 41. Так, при поло-
жении золотника 41, представленном на фиг. 2, рабочая жидкость из полости канавки 39
поступает через каналы 33, 34, 35 (при запертых каналах 30, 31, 32, 36, 37, 38) в полости
кольцевых канавок распределяющей втулки 13, охватывающей каналы 20, 21, 22, и через
эти каналы, периодически, в полости продольных пазов 15, 16. Из полостей продольных
пазов 15, 16 рабочая жидкость поступает в полости кольцевых канавок 26, 27 и через ка-
налы 28, 29, в напорные магистрали гидромоторов 5, 6 и 7, 8.
Агрегат дозирования 9 обеспечивает бесступенчатое регулирование параметров пода-
чи рабочей жидкости по магистралям гидромоторов 5, 6 привода вальцов и гидромоторов
7, 8 привода дебалансов вибровозбудителя в диапазоне от нуля до подачи насоса 1 при
данном положении его шайбы.
При положении золотника 41, представленном на фиг. 2, в зоне каналов 21 и частично
20, 22 центральные углы пазов 15, 16 одинаковые. Соответственно, при равномерном
вращении ротора 12 делителя потока 10 время взаимодействия полостей каналов 21 и па-
зов 15, 16 одинаково. Подача рабочей жидкости в напорные магистрали гидромоторов 5, 6
через канал, например, 28 и гидромоторов 7, 8 через канал 29 будет практически пропор-
циональна времени взаимодействия полостей каналов 21 и пазов 15, 16 и в данном поло-
жении золотника 41 одинакова. Изменение скорости движения вибрационного катка и
частоты вращения гидромоторов 7, 8 привода валов дебалансов вибровозбудителя дости-
гается изменением угла наклона шайбы насоса 1 посредством гидрораспределителя 52.
Для увеличения скоростного диапазона вибрационного катка и снижения диапазона
частот вращения гидромоторов 7, 8 привода дебалансов вибровозбудителя до минималь-
ного значения (до нуля) оператор посредством блока управления 46 подает сигнал на
включение шагового электродвигателя 45, вращающего через червячное зацепление чер-
вяка 44 и червячного колеса 43 золотник 41 до положения, при котором полость канавки
39 совместится с полостью канала 30. При данном положении золотника 41 рабочая жид-
кость насоса 1 поступает через каналы 17 непосредственно в полость кольцевой канавки
26 ротора 12 и далее, через канал 28, в напорные магистрали гидромоторов 5, 6 привода
вальцов вибрационного катка. В напорные магистрали гидромоторов 7, 8 привода деба-
лансов вибровозбудителя рабочая жидкость через канал 29 не поступает, и гидромоторы
7, 8 остановлены. Этот режим характерен для первых проходов вибрационного катка при
уплотнении асфальтобетонного покрытия.

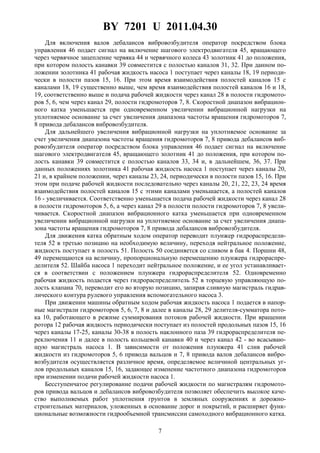

7. BY 7201 U 2011.04.30
7
Для включения валов дебалансов вибровозбудителя оператор посредством блока
управления 46 подает сигнал на включение шагового электродвигателя 45, вращающего
через червячное зацепление червяка 44 и червячного колеса 43 золотник 41 до положения,
при котором полость канавки 39 совместится с полостью каналов 31, 32. При данном по-
ложении золотника 41 рабочая жидкость насоса 1 поступает через каналы 18, 19 периоди-
чески в полости пазов 15, 16. При этом время взаимодействия полостей каналов 15 с
каналами 18, 19 существенно выше, чем время взаимодействия полостей каналов 16 и 18,
19, соответственно выше и подача рабочей жидкости через канал 28 в полости гидромото-
ров 5, 6, чем через канал 29, полости гидромоторов 7, 8. Скоростной диапазон вибрацион-
ного катка уменьшается при одновременном увеличении вибрационной нагрузки на
уплотняемое основание за счет увеличения диапазона частоты вращения гидромоторов 7,
8 привода дебалансов вибровозбудителя.
Для дальнейшего увеличения вибрационной нагрузки на уплотняемое основание за
счет увеличения диапазона частоты вращения гидромоторов 7, 8 привода дебалансов виб-
ровозбудителя оператор посредством блока управления 46 подает сигнал на включение
шагового электродвигателя 45, вращающего золотник 41 до положения, при котором по-
лость канавки 39 совместится с полостью каналов 33, 34 и, в дальнейшем, 36, 37. При
данных положениях золотника 41 рабочая жидкость насоса 1 поступает через каналы 20,
21 и, в крайнем положении, через каналы 23, 24, периодически в полости пазов 15, 16. При
этом при подаче рабочей жидкости последовательно через каналы 20, 21, 22, 23, 24 время
взаимодействия полостей каналов 15 с этими каналами уменьшается, а полостей каналов
16 - увеличивается. Соответственно уменьшается подача рабочей жидкости через канал 28
в полости гидромоторов 5, 6, а через канал 29 в полости полости гидромоторов 7, 8 увели-
чивается. Скоростной диапазон вибрационного катка уменьшается при одновременном
увеличении вибрационной нагрузки на уплотняемое основание за счет увеличения диапа-
зона частоты вращения гидромоторов 7, 8 привода дебалансов вибровозбудителя.
Для движения катка обратным ходом оператор переводит плунжер гидрораспредели-
теля 52 в третью позицию на необходимую величину, переходя нейтральное положение,
жидкость поступает в полость 51. Полость 50 соединяется со сливом в бак 4. Поршни 48,
49 перемещаются на величину, пропорциональную перемещению плунжера гидрораспре-
делителя 52. Шайба насоса 1 переходит нейтральное положение, и ее угол устанавливает-
ся в соответствии с положением плунжера гидрораспределителя 52. Одновременно
рабочая жидкость подается через гидрораспределитель 52 в торцевую управляющую по-
лость клапана 70, переводит его во вторую позицию, запирая сливную магистраль гидрав-
лического контура рулевого управления вспомогательного насоса 3.
При движении машины обратным ходом рабочая жидкость насоса 1 подается в напор-
ные магистрали гидромоторов 5, 6, 7, 8 и далее в каналы 28, 29 делителя-сумматора пото-
ка 10, работающего в режиме суммирования потоков рабочей жидкости. При вращении
ротора 12 рабочая жидкость периодически поступает из полостей продольных пазов 15, 16
через каналы 17-25, каналы 30-38 в полость наклонного паза 39 гидрораспределителя пе-
реключения 11 и далее в полость кольцевой канавки 40 и через канал 42 - во всасываю-
щую магистраль насоса 1. В зависимости от положения плунжера 41 слив рабочей
жидкости из гидромоторов 5, 6 привода вальцов и 7, 8 привода валов дебалансов вибро-
возбудителя осуществляется различное время, определяемое величиной центральных уг-
лов продольных каналов 15, 16, задающее изменение частотного диапазона гидромоторов
при изменении подачи рабочей жидкости насоса 1.
Бесступенчатое регулирование подачи рабочей жидкости по магистралям гидромото-
ров привода вальцов и дебалансов вибровозбудителя позволяет обеспечить высокое каче-
ство выполняемых работ уплотнения грунтов в земляных сооружениях и дорожно-
строительных материалов, уложенных в основание дорог и покрытий, и расширяет функ-
циональные возможности гидрообъемной трансмиссии самоходного вибрационного катка.

8. BY 7201 U 2011.04.30
8
Гидрообъемная трансмиссия вибрационного катка обеспечивает возможность манев-
рирования посредством поворота вальцов. При воздействии оператора на рулевое колесо
62 гидрораспределитель 61 переводится, например, в первую позицию. Жидкость насоса
3, при положении распределителя 67 во второй позиции, поступает в рабочую полость до-
зировочного насоса 60, а из рабочей полости насоса 60 - в поршневую полость гидроци-
линдра 65 поворота вальца. Из штоковой полости гидроцилиндра 65 рабочая жидкость
через обратный клапан 68 также поступает в поршневую полость. Гидрораспределитель
61 выполнен следящего действия, при достижении штоком гидроцилиндра 65 заданного
положения, определяемого положением руля 62, гидрораспределитель 61 возвращается во
вторую позицию, запирая полости гидроцилиндра 65.
Аналогично, при повороте рулевого колеса 62 в другую сторону гидрораспределитель
61 переводится в третью позицию, жидкость насоса 3 поступает в рабочую полость дози-
ровочного насоса 60, а из рабочей полости насоса 60 - в штоковую полость гидроцилиндра
65 поворота вальца. Из поршневой полости гидроцилиндра 65 рабочая жидкость через об-
ратный клапан 68 также поступает в штоковую полость.
При переводе гидрораспределителя 67 в первую либо третью позиции рабочая жид-
кость насоса 3 поступает в поршневую либо штоковую полость гидроцилиндра 66, пово-
рачивая второй валец в необходимое положение.
При выключенном двигателе и остановленных насосах 1, 2, 3 поворот вальца может
осуществляться посредством поворота рулевого колеса 62 и перевода гидрораспределите-
ля 61 в первую либо третью позиции. Жидкость поступает в дозировочный насос 60 из ба-
ка 4 через обратный клапан 63. Из рабочей полости дозировочного насоса 60 жидкость
поступает в поршневую либо штоковую полости гидроцилиндра 65 управления вальцом, в
соответствии с направлением поворота рулевого колеса 62.
Остановка катка осуществляется гидрораспределителем 52 посредством установки
шайбы насоса 1 в нейтральное положение. При переводе золотника гидрораспределителя
52 во вторую позицию полости 50, 51 запираются. Гидрораспределитель 59 переводится в
первую позицию, включаются стояночные тормозные механизмы 58.
Предлагаемое техническое решение расширяет функциональные возможности гидро-
объемной трансмиссии самоходного вибрационного катка, обеспечивая бесступенчатое
регулирование подачи рабочей жидкости по магистралям гидромоторов привода вальцов
и дебалансов вибровозбудителя.
Фиг. 2 Фиг. 3

9. BY 7201 U 2011.04.30
9
Фиг. 4 Фиг. 5 Фиг. 6
Фиг. 7 Фиг. 8 Фиг. 9
Фиг. 10
Национальный центр интеллектуальной собственности.
220034, г. Минск, ул. Козлова, 20.
