(54) ПЕРЕДВИЖНАЯ УСТАНОВКА ДЛЯ ПРИГОТОВЛЕНИЯ
РАСТВОРНЫХ И БЕТОННЫХ СМЕСЕЙ
(21) Номер заявки: u 20100865
(22) 2010.10.18
(71) Заявитель: Карпович Сергей Леони-
дович (BY)
(72) Автор: Карпович Сергей Леонидович
(BY)
(73) Патентообладатель: Карпович Сергей
Леонидович (BY)
(57)
Передвижная установка для приготовления растворных и бетонных смесей, содержа-
щая расходный бункер вяжущих материалов с системой подачи вяжущих материалов,
расходный бункер инертных материалов с системой подачи инертных материалов, систе-
му хранения и подачи воды и химических добавок, бетоносмеситель, отличающаяся тем,
что передвижная установка дополнительно снабжена системой подачи готовой смеси, со-
держащей механизм подъема, ковш и выгружной лоток.
(56)
1. А. с. СССР № 742151, кл. МПК B 28C 9/04, 1977.
2. Афанасьев А.А. Бетонные работы. - М.: Высшая школа, 1991. - С. 60.
Фиг. 1
Полезная модель относится к области строительства, а именно к передвижным рас-
творобетонным установкам, которые используются для приготовления растворных и бе-
тонных смесей на рассредоточенных объектах строительства, например сельского,
дорожного и мелиоративного строительства.
Известна передвижная установка для приготовления растворных и бетонных смесей,
содержащая смонтированный на ходовой тележке корпус с дозирующим и смесительным
оборудованием, бункера для вяжущих материалов с системой загрузки и систему подачи
инертных материалов [1].
BY7295U2011.06.30

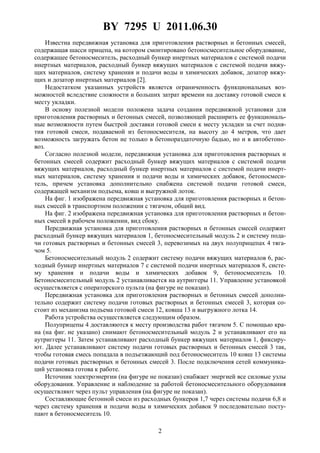

2. BY 7295 U 2011.06.30
2
Известна передвижная установка для приготовления растворных и бетонных смесей,
содержащая шасси прицепа, на котором смонтировано бетоносмесительное оборудование,
содержащее бетоносмеситель, расходный бункер инертных материалов с системой подачи
инертных материалов, расходный бункер вяжущих материалов с системой подачи вяжу-
щих материалов, систему хранения и подачи воды и химических добавок, дозатор вяжу-
щих и дозатор инертных материалов [2].
Недостатком указанных устройств является ограниченность функциональных воз-
можностей вследствие сложности и больших затрат времени на доставку готовой смеси к
месту укладки.
В основу полезной модели положена задача создания передвижной установки для
приготовления растворных и бетонных смесей, позволяющей расширить ее функциональ-
ные возможности путем быстрой доставки готовой смеси к месту укладки за счет подня-
тия готовой смеси, подаваемой из бетоносмесителя, на высоту до 4 метров, что дает
возможность загружать бетон не только в бетонораздаточную бадью, но и в автобетоно-
воз.
Согласно полезной модели, передвижная установка для приготовления растворных и
бетонных смесей содержит расходный бункер вяжущих материалов с системой подачи
вяжущих материалов, расходный бункер инертных материалов с системой подачи инерт-
ных материалов, систему хранения и подачи воды и химических добавок, бетоносмеси-
тель, причем установка дополнительно снабжена системой подачи готовой смеси,
содержащей механизм подъема, ковш и выгружной лоток.

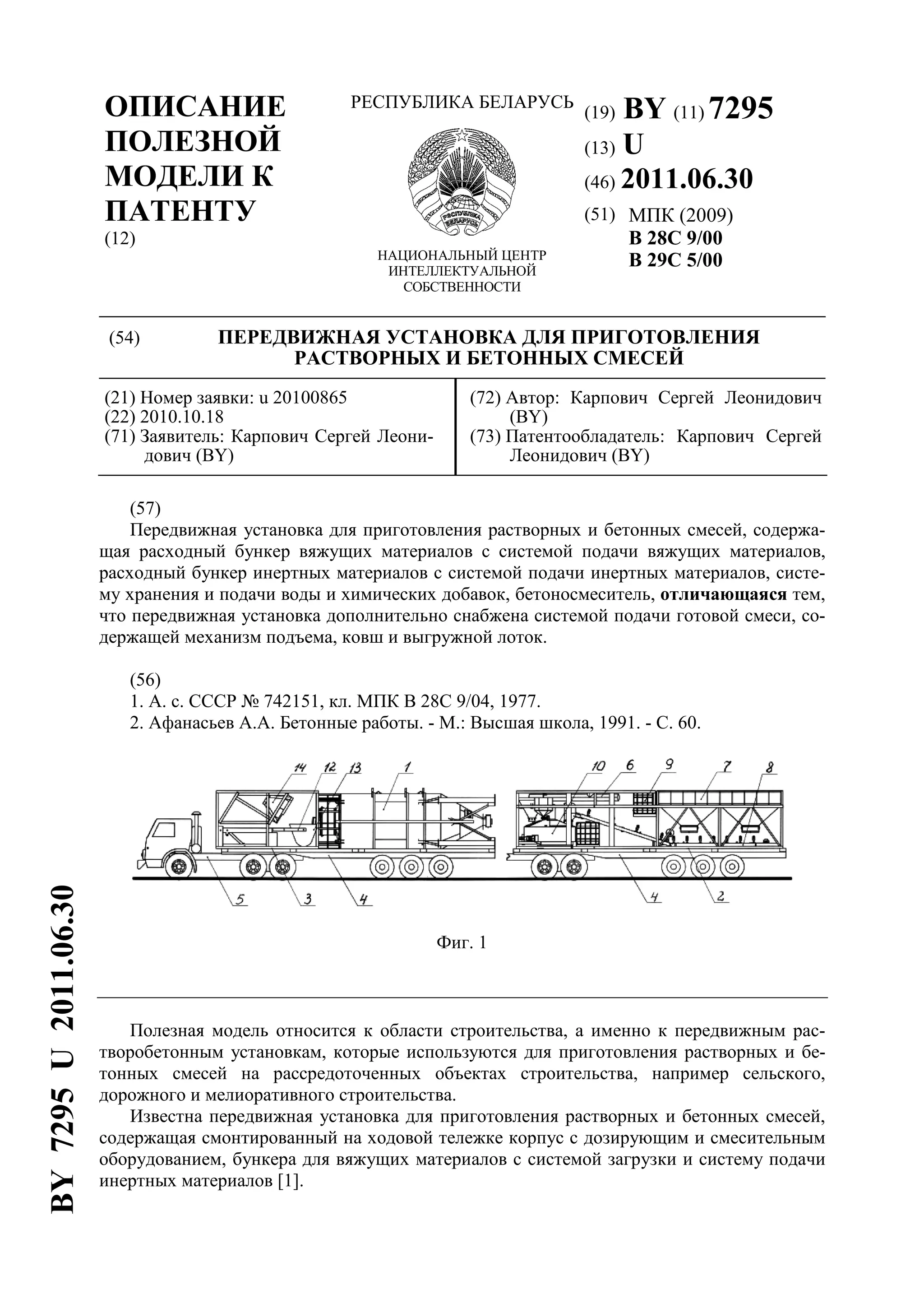

На фиг. 1 изображена передвижная установка для приготовления растворных и бетон-
ных смесей в транспортном положении с тягачом, общий вид.

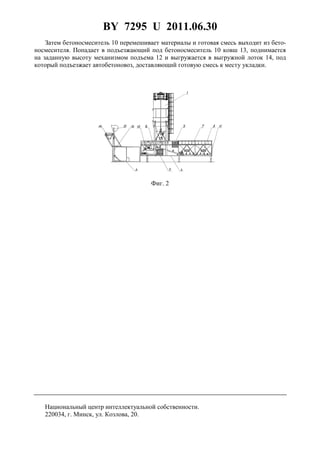

На фиг. 2 изображена передвижная установка для приготовления растворных и бетон-
ных смесей в рабочем положении, вид сбоку.
Передвижная установка для приготовления растворных и бетонных смесей содержит
расходный бункер вяжущих материалов 1, бетоносмесительный модуль 2 и систему пода-
чи готовых растворных и бетонных смесей 3, перевозимых на двух полуприцепах 4 тяга-
чом 5.
Бетоносмесительный модуль 2 содержит систему подачи вяжущих материалов 6, рас-
ходный бункер инертных материалов 7 с системой подачи инертных материалов 8, систе-
му хранения и подачи воды и химических добавок 9, бетоносмеситель 10.
Бетоносмесительный модуль 2 устанавливается на аутриггеры 11. Управление установкой
осуществляется с операторского пульта (на фигуре не показан).
Передвижная установка для приготовления растворных и бетонных смесей дополни-
тельно содержит систему подачи готовых растворных и бетонных смесей 3, которая со-
стоит из механизма подъема готовой смеси 12, ковша 13 и выгружного лотка 14.
Работа устройства осуществляется следующим образом.
Полуприцепы 4 доставляются к месту производства работ тягачом 5. С помощью кра-
на (на фиг. не указано) снимают бетоносмесительный модуль 2 и устанавливают его на
аутриггеры 11. Затем устанавливают расходный бункер вяжущих материалов 1, фиксиру-
ют. Далее устанавливают систему подачи готовых растворных и бетонных смесей 3 так,
чтобы готовая смесь попадала в подъезжающий под бетоносмеситель 10 ковш 13 системы
подачи готовых растворных и бетонных смесей 3. После подключения сетей коммуника-
ций установка готова к работе.
Источник электроэнергии (на фигуре не показан) снабжает энергией все силовые узлы
оборудования. Управление и наблюдение за работой бетоносмесительного оборудования
осуществляют через пульт управления (на фигуре не показан).
Составляющие бетонной смеси из расходных бункеров 1,7 через системы подачи 6,8 и
через систему хранения и подачи воды и химических добавок 9 последовательно посту-
пают в бетоносмеситель 10.

3. BY 7295 U 2011.06.30
3
Затем бетоносмеситель 10 перемешивает материалы и готовая смесь выходит из бето-
носмесителя. Попадает в подъезжающий под бетоносмеситель 10 ковш 13, поднимается
на заданную высоту механизмом подъема 12 и выгружается в выгружной лоток 14, под
который подъезжает автобетоновоз, доставляющий готовую смесь к месту укладки.
Фиг. 2
