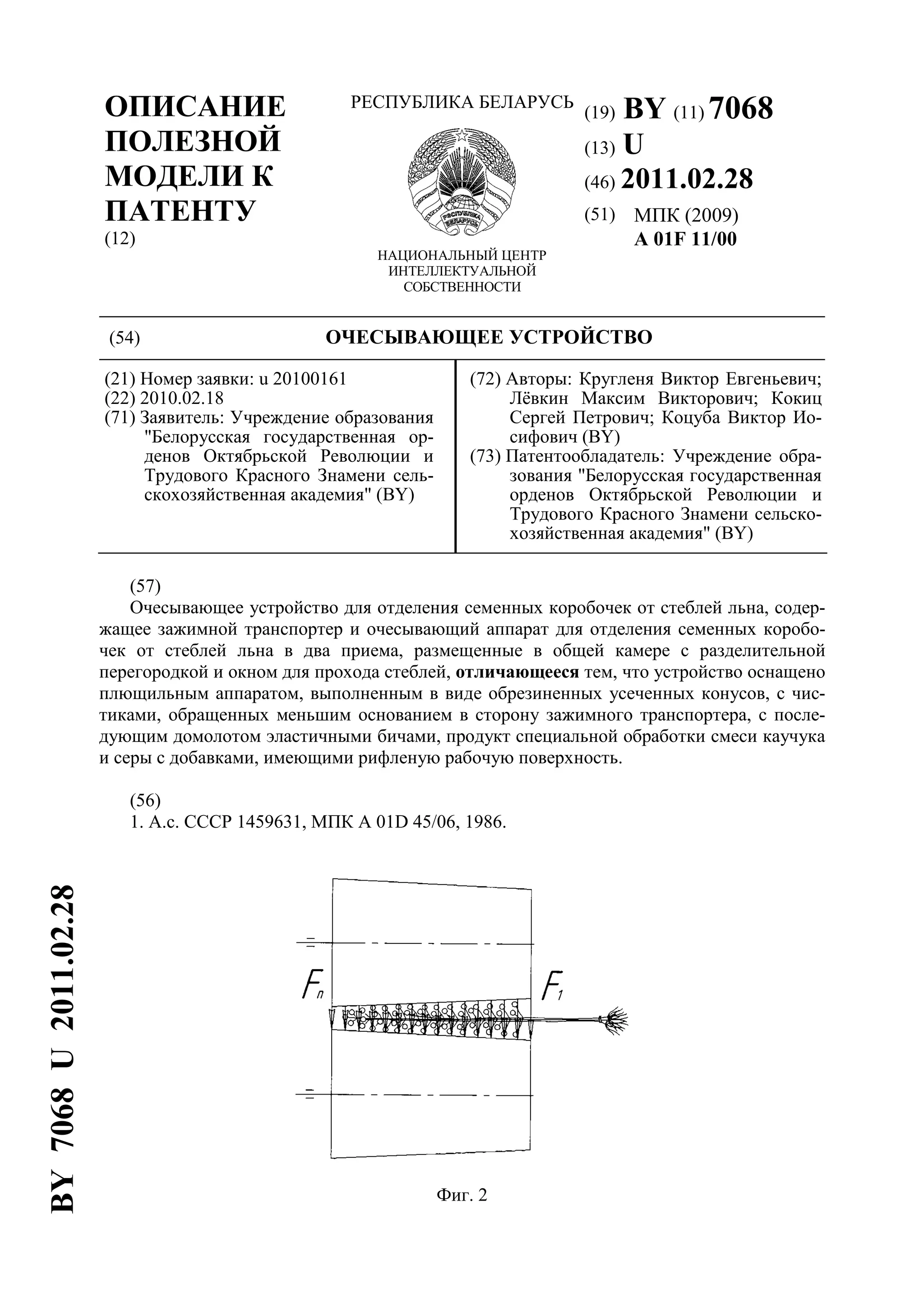

1. (19) BY (11) 7068
(13) U
(46) 2011.02.28
(51) МПК (2009)
A 01F 11/00
ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(54) ОЧЕСЫВАЮЩЕЕ УСТРОЙСТВО
(21) Номер заявки: u 20100161
(22) 2010.02.18
(71) Заявитель: Учреждение образования
"Белорусская государственная ор-
денов Октябрьской Революции и
Трудового Красного Знамени сель-
скохозяйственная академия" (BY)
(72) Авторы: Кругленя Виктор Евгеньевич;
Лёвкин Максим Викторович; Кокиц
Сергей Петрович; Коцуба Виктор Ио-
сифович (BY)
(73) Патентообладатель: Учреждение обра-
зования "Белорусская государственная
орденов Октябрьской Революции и
Трудового Красного Знамени сельско-
хозяйственная академия" (BY)
(57)
Очесывающее устройство для отделения семенных коробочек от стеблей льна, содер-
жащее зажимной транспортер и очесывающий аппарат для отделения семенных коробо-
чек от стеблей льна в два приема, размещенные в общей камере с разделительной
перегородкой и окном для прохода стеблей, отличающееся тем, что устройство оснащено
плющильным аппаратом, выполненным в виде обрезиненных усеченных конусов, с чис-
тиками, обращенных меньшим основанием в сторону зажимного транспортера, с после-
дующим домолотом эластичными бичами, продукт специальной обработки смеси каучука
и серы с добавками, имеющими рифленую рабочую поверхность.
(56)
1. А.с. СССР 1459631, МПК A 01D 45/06, 1986.
Фиг. 2
BY7068U2011.02.28

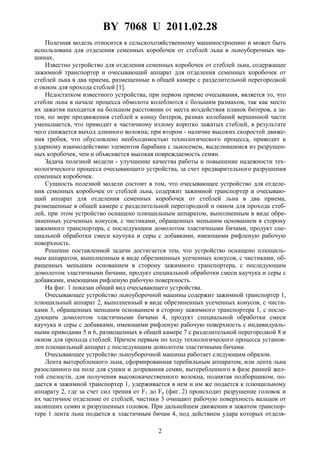

2. BY 7068 U 2011.02.28
2
Полезная модель относится к сельскохозяйственному машиностроению и может быть
использована для отделения семенных коробочек от стеблей льна в льноуборочных ма-
шинах.
Известно устройство для отделения семенных коробочек от стеблей льна, содержащее
зажимной транспортер и очесывающий аппарат для отделения семенных коробочек от
стеблей льна в два приема, размещенные в общей камере с разделительной перегородкой
и окном для прохода стеблей [1].
Недостатком известного устройства, при первом приеме очесывания, является то, что
стебли льна в начале процесса обмолота колеблются с большим размахом, так как место
их зажатия находится на большом расстоянии от места воздействия планок битеров, а за-
тем, по мере продвижения стеблей к концу битеров, размах колебаний вершинной части
уменьшается, что приводит к частичному излому коротко зажатых стеблей, в результате
чего снижается выход длинного волокна; при втором - наличие высоких скоростей движе-
ния гребня, что обусловлено необходимостью технологического процесса, приводит к
ударному взаимодействию элементов барабана с льносемем, выделившимся из разрушен-
ных коробочек, чем и объясняется высокая повреждаемость семян.
Задача полезной модели - улучшение качества работы и повышение надежности тех-
нологического процесса очесывающего устройства, за счет предварительного разрушения
семенных коробочек.
Сущность полезной модели состоит в том, что очесывающее устройство для отделе-
ния семенных коробочек от стеблей льна, содержит зажимной транспортер и очесываю-
щий аппарат для отделения семенных коробочек от стеблей льна в два приема,
размещенные в общей камере с разделительной перегородкой и окном для прохода стеб-
лей, при этом устройство оснащено плющильным аппаратом, выполненным в виде обре-
зиненных усеченных конусов, с чистиками, обращенных меньшим основанием в сторону
зажимного транспортера, с последующим домолотом эластичными бичами, продукт спе-
циальной обработки смеси каучука и серы с добавками, имеющими рифленую рабочую
поверхность.
Решение поставленной задачи достигается тем, что устройство оснащено плющиль-
ным аппаратом, выполненным в виде обрезиненных усеченных конусов, с чистиками, об-
ращенных меньшим основанием в сторону зажимного транспортера, с последующим
домолотом эластичными бичами, продукт специальной обработки смеси каучука и серы с
добавками, имеющими рифленую рабочую поверхность.
На фиг. 1 показан общий вид очесывающего устройства.
Очесывающее устройство льноуборочной машины содержит зажимной транспортер 1,
плющильный аппарат 2, выполненный в виде обрезиненных усеченных конусов, с чисти-
ками 3, обращенных меньшим основанием в сторону зажимного транспортера 1, с после-
дующим домолотом эластичными бичами 4, продукт специальной обработки смеси
каучука и серы с добавками, имеющими рифленую рабочую поверхность с индивидуаль-
ными приводами 5 и 6, размещенных в общей камере 7 с разделительной перегородкой 8 и
окном для прохода стеблей. Причем первым по ходу технологического процесса установ-
лен плющильный аппарат с последующим домолотом эластичными бичами.
Очесывающее устройство льноуборочной машины работает следующим образом.
Лента вытеребленного льна, сформированная теребильным аппаратом, или лента льна
разосланного на поле для сушки и дозревания семян, вытеребленного в фазе ранней жел-
той спелости, для получения высококачественного волокна, поднятая подборщиком, по-
дается в зажимной транспортер 1, удерживается в нем и им же подается к плющильному
аппарату 2, где за счет сил трения от F1 до Fn (фиг. 2) происходит разрушение головок и
их частичное отделение от стеблей, чистики 3 очищают рабочую поверхность вальцов от
налипших семян и разрушенных головок. При дальнейшем движении в зажатом транспор-
тере 1 лента льна подается к эластичным бичам 4, под действием удара которых отделя-

3. BY 7068 U 2011.02.28
3
ются оставшиеся на стеблях семенные коробочки и свободные семена, а за счет рифленой
поверхности бича происходит частичная параллелизация верхушечной части стебля.
Преимущество предлагаемого очесывающего устройства состоит в улучшении качест-
ва работы и повышении надежности технологического процесса.
Фиг. 1
