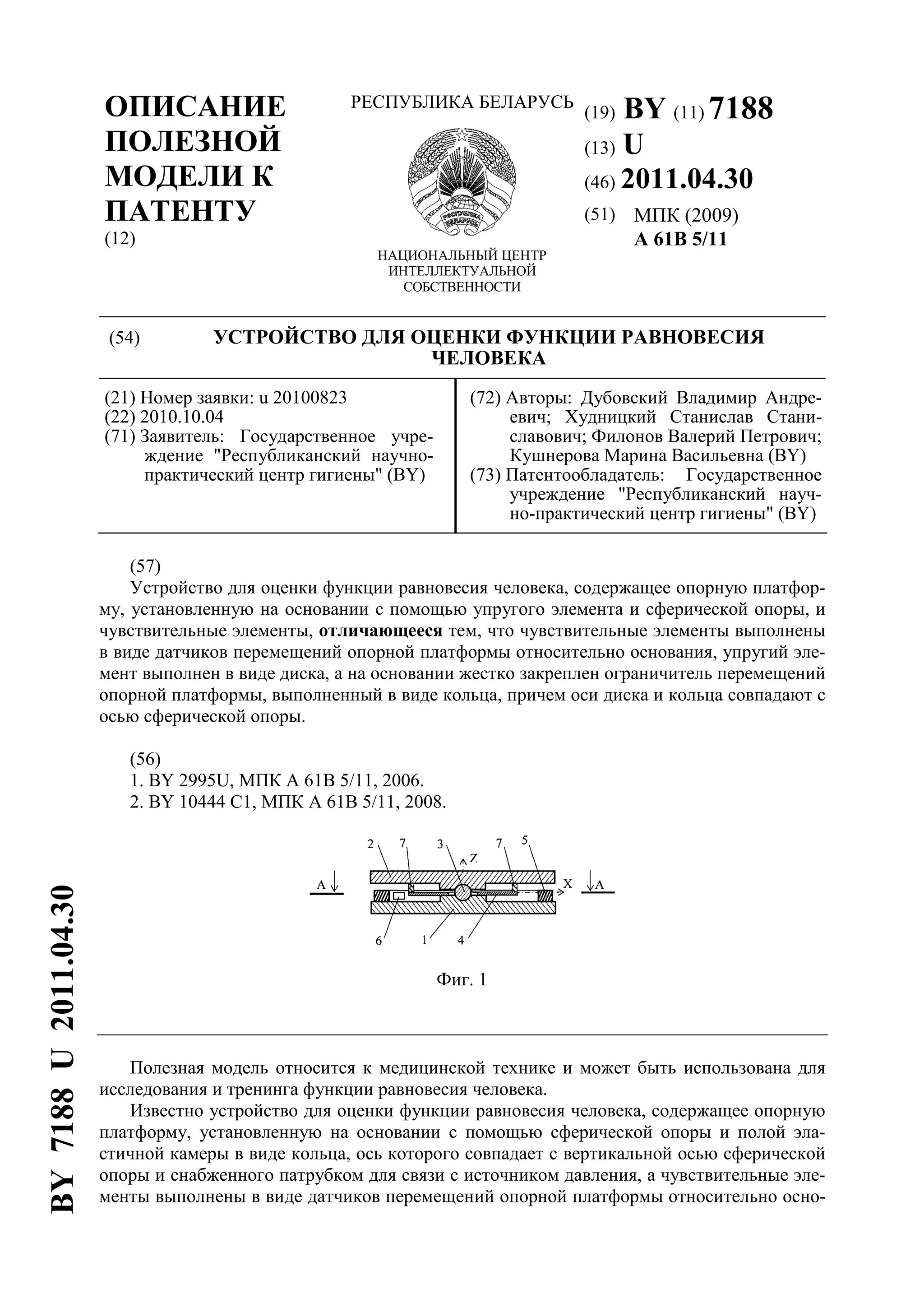

1. ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(19) BY (11) 7188
(13) U
(46) 2011.04.30
(51) МПК (2009)
A 61B 5/11
(54) УСТРОЙСТВО ДЛЯ ОЦЕНКИ ФУНКЦИИ РАВНОВЕСИЯ
ЧЕЛОВЕКА
(21) Номер заявки: u 20100823
(22) 2010.10.04
(71) Заявитель: Государственное учре-
ждение "Республиканский научно-
практический центр гигиены" (BY)
(72) Авторы: Дубовский Владимир Андре-
евич; Худницкий Станислав Стани-
славович; Филонов Валерий Петрович;
Кушнерова Марина Васильевна (BY)
(73) Патентообладатель: Государственное
учреждение "Республиканский науч-
но-практический центр гигиены" (BY)
(57)
Устройство для оценки функции равновесия человека, содержащее опорную платфор-
му, установленную на основании с помощью упругого элемента и сферической опоры, и
чувствительные элементы, отличающееся тем, что чувствительные элементы выполнены
в виде датчиков перемещений опорной платформы относительно основания, упругий эле-
мент выполнен в виде диска, а на основании жестко закреплен ограничитель перемещений
опорной платформы, выполненный в виде кольца, причем оси диска и кольца совпадают с
осью сферической опоры.
(56)
1. BY 2995U, МПК A 61B 5/11, 2006.
2. BY 10444 С1, МПК A 61B 5/11, 2008.
Фиг. 1
Полезная модель относится к медицинской технике и может быть использована для
исследования и тренинга функции равновесия человека.
Известно устройство для оценки функции равновесия человека, содержащее опорную
платформу, установленную на основании с помощью сферической опоры и полой эла-
стичной камеры в виде кольца, ось которого совпадает с вертикальной осью сферической
опоры и снабженного патрубком для связи с источником давления, а чувствительные эле-
менты выполнены в виде датчиков перемещений опорной платформы относительно осно-
BY7188U2011.04.30

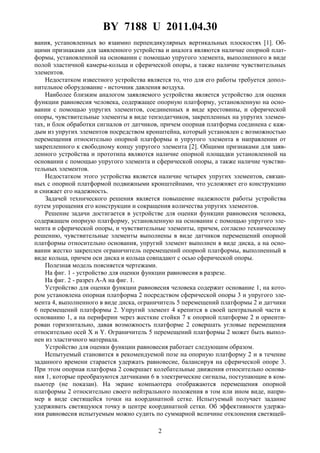

2. BY 7188 U 2011.04.30
2
вания, установленных во взаимно перпендикулярных вертикальных плоскостях [1]. Об-
щими признаками для заявленного устройства и аналога являются наличие опорной плат-
формы, установленной на основании с помощью упругого элемента, выполненного в виде
полой эластичной камеры-кольца и сферической опоры, а также наличие чувствительных
элементов.
Недостатком известного устройства является то, что для его работы требуется допол-
нительное оборудование - источник давления воздуха.
Наиболее близким аналогом заявляемого устройства является устройство для оценки
функции равновесия человека, содержащее опорную платформу, установленную на осно-
вании с помощью упругих элементов, соединенных в виде крестовины, и сферической
опоры, чувствительные элементы в виде тензодатчиков, закрепленных на упругих элемен-
тах, и блок обработки сигналов от датчиков, причем опорная платформа соединена с каж-
дым из упругих элементов посредством кронштейна, который установлен с возможностью
перемещения относительно опорной платформы и упругого элемента в направлении от
закрепленного к свободному концу упругого элемента [2]. Общими признаками для заяв-
ленного устройства и прототипа являются наличие опорной площадки установленной на
основании с помощью упругого элемента и сферической опоры, а также наличие чувстви-
тельных элементов.
Недостатком этого устройства является наличие четырех упругих элементов, связан-
ных с опорной платформой подвижными кронштейнами, что усложняет его конструкцию
и снижает его надежность.
Задачей технического решения является повышение надежности работы устройства
путем упрощения его конструкции и сокращения количества упругих элементов.
Решение задачи достигается в устройстве для оценки функции равновесия человека,
содержащем опорную платформу, установленную на основании с помощью упругого эле-
мента и сферической опоры, и чувствительные элементы, причем, согласно техническому
решению, чувствительные элементы выполнены в виде датчиков перемещений опорной
платформы относительно основания, упругий элемент выполнен в виде диска, а на осно-
вании жестко закреплен ограничитель перемещений опорной платформы, выполненный в
виде кольца, причем оси диска и кольца совпадают с осью сферической опоры.
Полезная модель поясняется чертежами.
На фиг. 1 - устройство для оценки функции равновесия в разрезе.
На фиг. 2 - разрез А-А на фиг. 1.
Устройство для оценки функции равновесия человека содержит основание 1, на кото-
ром установлена опорная платформа 2 посредством сферической опоры 3 и упругого эле-
мента 4, выполненного в виде диска, ограничитель 5 перемещений платформы 2 и датчики
6 перемещений платформы 2. Упругий элемент 4 крепится в своей центральной части к
основанию 1, а на периферии через жесткие стойки 7 к опорной платформе 2 и ориенти-
рован горизонтально, давая возможность платформе 2 совершать угловые перемещения
относительно осей X и Y. Ограничитель 5 перемещений платформы 2 может быть выпол-
нен из эластичного материала.
Устройство для оценки функции равновесия работает следующим образом.
Испытуемый становится в рекомендуемой позе на опорную платформу 2 и в течение
заданного времени старается удержать равновесие, балансируя на сферической опоре 3.
При этом опорная платформа 2 совершает колебательные движения относительно основа-
ния 1, которые преобразуются датчиками 6 в электрические сигналы, поступающие в ком-
пьютер (не показан). На экране компьютера отображаются перемещения опорной
платформы 2 относительно своего нейтрального положения в том или ином виде, напри-
мер в виде светящейся точки на координатной сетке. Испытуемый получает задание
удерживать светящуюся точку в центре координатной сетки. Об эффективности удержа-
ния равновесия испытуемым можно судить по суммарной величине отклонения светящей-

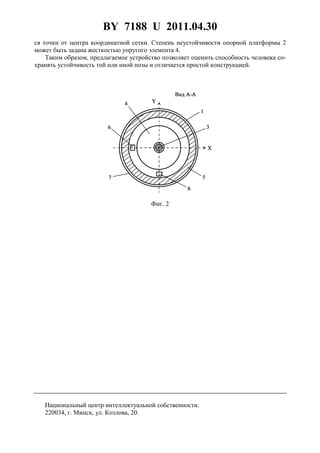

3. BY 7188 U 2011.04.30
3
ся точки от центра координатной сетки. Степень неустойчивости опорной платформы 2
может быть задана жесткостью упругого элемента 4.
Таким образом, предлагаемое устройство позволяет оценить способность человека со-
хранять устойчивость той или иной позы и отличается простой конструкцией.
Фиг. 2
