(54) ДОЗИРУЮЩЕЕ УСТРОЙСТВО ПОДАЧИ ЖИДКОГО СРЕДСТВА
ДЛЯ ОБРАБОТКИ РУК
(21) Номер заявки: u 20100740
(22) 2010.08.23
(71) Заявитель: Общество с ограниченной
ответственностью "МИДгруп" (BY)
(72) Автор: Зайцев Илья Владимирович (BY)
(73) Патентообладатель: Общество с ограни-
ченной ответственностью "МИДгруп"
(BY)
(57)
1. Дозирующее устройство, содержащее цельнолитой корпус с выступающей носовой
частью, нажимной рычаг и насос, отличающееся тем, что указанное устройство дополни-
тельно содержит установленную внутри корпуса крепежную плату, на которой установлен
нажимной рычаг, приводящий в движение шток насоса, при этом корпус насоса выполнен
с возможностью вращения, верхняя часть корпуса насоса дополнительно снабжена коль-
цевым элементом с равномерно распределенными выступами по его периметру, а крепеж-
ная плата снабжена отверстием с выемками для фиксации выступов кольцевого элемента
корпуса насоса, установленный в отверстия выступов крепежной платы нажимной рычаг
выполнен с постоянной площадью поперечного сечения по всей длине, шток насоса и
втулка в носовой части крепежной платы соединены между собой гибким шлангом, при-
чем указанная втулка зафиксирована в выходном отверстии корпуса.
Фиг. 1
BY7130U2011.04.30

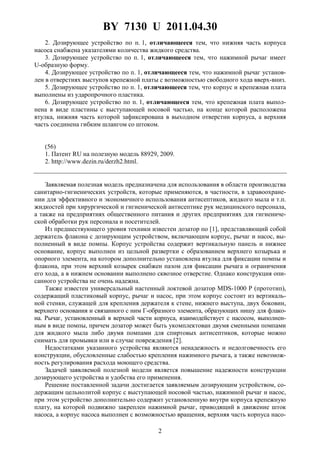

2. BY 7130 U 2011.04.30
2
2. Дозирующее устройство по п. 1, отличающееся тем, что нижняя часть корпуса
насоса снабжена указателями количества жидкого средства.
3. Дозирующее устройство по п. 1, отличающееся тем, что нажимной рычаг имеет
U-образную форму.
4. Дозирующее устройство по п. 1, отличающееся тем, что нажимной рычаг установ-
лен в отверстиях выступов крепежной платы с возможностью свободного хода вверх-вниз.
5. Дозирующее устройство по п. 1, отличающееся тем, что корпус и крепежная плата
выполнены из ударопрочного пластика.
6. Дозирующее устройство по п. 1, отличающееся тем, что крепежная плата выпол-
нена в виде пластины с выступающей носовой частью, на конце которой расположена
втулка, нижняя часть которой зафиксирована в выходном отверстии корпуса, а верхняя
часть соединена гибким шлангом со штоком.
(56)
1. Патент RU на полезную модель 88929, 2009.
2. http://www.dezin.ru/derzh2.html.
Заявляемая полезная модель предназначена для использования в области производства
санитарно-гигиенических устройств, которые применяются, в частности, в здравоохране-
нии для эффективного и экономичного использования антисептиков, жидкого мыла и т.п.
жидкостей при хирургической и гигиенической антисептике рук медицинского персонала,
а также на предприятиях общественного питания и других предприятиях для гигиениче-
ской обработки рук персонала и посетителей.
Из предшествующего уровня техники известен дозатор по [1], представляющий собой
держатель флакона с дозирующим устройством, включающим корпус, рычаг и насос, вы-
полненный в виде помпы. Корпус устройства содержит вертикальную панель и нижнее
основание, корпус выполнен из цельной развертки с образованием верхнего козырька и
опорного элемента, на котором дополнительно установлена втулка для фиксации помпы и
флакона, при этом верхний козырек снабжен пазом для фиксации рычага и ограничения
его хода, а в нижнем основании выполнено сквозное отверстие. Однако конструкция опи-
санного устройства не очень надежна.
Также известен универсальный настенный локтевой дозатор MDS-1000 P (прототип),
содержащий пластиковый корпус, рычаг и насос, при этом корпус состоит из вертикаль-
ной стенки, служащей для крепления держателя к стене, нижнего выступа, двух боковин,
верхнего основания и связанного с ним Г-образного элемента, образующих нишу для флако-
на. Рычаг, установленный в верхней части корпуса, взаимодействует с насосом, выполнен-
ным в виде помпы, причем дозатор может быть укомплектован двумя сменными помпами
для жидкого мыла либо двумя помпами для спиртовых антисептиков, которые можно
снимать для промывки или в случае повреждения [2].
Недостатками указанного устройства являются ненадежность и недолговечность его
конструкции, обусловленные слабостью крепления нажимного рычага, а также невозмож-
ность регулирования расхода моющего средства.
Задачей заявляемой полезной модели является повышение надежности конструкции
дозирующего устройства и удобства его применения.
Решение поставленной задачи достигается заявляемым дозирующим устройством, со-
держащим цельнолитой корпус с выступающей носовой частью, нажимной рычаг и насос,
при этом устройство дополнительно содержит установленную внутри корпуса крепежную
плату, на которой подвижно закреплен нажимной рычаг, приводящий в движение шток
насоса, а корпус насоса выполнен с возможностью вращения, верхняя часть корпуса насо-

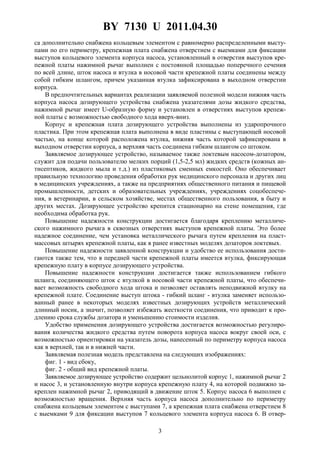

3. BY 7130 U 2011.04.30
3
са дополнительно снабжена кольцевым элементом с равномерно распределенными высту-
пами по его периметру, крепежная плата снабжена отверстием с выемками для фиксации
выступов кольцевого элемента корпуса насоса, установленный в отверстия выступов кре-
пежной платы нажимной рычаг выполнен с постоянной площадью поперечного сечения
по всей длине, шток насоса и втулка в носовой части крепежной платы соединены между
собой гибким шлангом, причем указанная втулка зафиксирована в выходном отверстии
корпуса.
В предпочтительных вариантах реализации заявляемой полезной модели нижняя часть
корпуса насоса дозирующего устройства снабжена указателями дозы жидкого средства,
нажимной рычаг имеет U-образную форму и установлен в отверстиях выступов крепеж-
ной платы с возможностью свободного хода вверх-вниз.
Корпус и крепежная плата дозирующего устройства выполнены из ударопрочного
пластика. При этом крепежная плата выполнена в виде пластины с выступающей носовой
частью, на конце которой расположена втулка, нижняя часть которой зафиксирована в
выходном отверстии корпуса, а верхняя часть соединена гибким шлангом со штоком.
Заявляемое дозирующее устройство, называемое также локтевым насосом-дозатором,
служит для подачи пользователю мелких порций (1,5-2,5 мл) жидких средств (кожных ан-
тисептиков, жидкого мыла и т.д.) из пластиковых сменных емкостей. Оно обеспечивает
правильную технологию проведения обработки рук медицинского персонала и других лиц
в медицинских учреждениях, а также на предприятиях общественного питания и пищевой
промышленности, детских и образовательных учреждениях, учреждениях соцобеспече-
ния, в ветеринарии, в сельском хозяйстве, местах общественного пользования, в быту и
других местах. Дозирующее устройство крепится стационарно на стене помещения, где
необходима обработка рук.
Повышение надежности конструкции достигается благодаря креплению металличе-
ского нажимного рычага в сквозных отверстиях выступов крепежной платы. Это более
надежное соединение, чем установка металлического рычага путем крепления на пласт-
массовых штырях крепежной платы, как в ранее известных моделях дозаторов локтевых.
Повышение надежности заявленной конструкции и удобство ее использования дости-
гаются также тем, что в передней части крепежной платы имеется втулка, фиксирующая
крепежную плату в корпусе дозирующего устройства.
Повышение надежности конструкции достигается также использованием гибкого
шланга, соединяющего шток с втулкой в носовой части крепежной платы, что обеспечи-
вает возможность свободного хода штока и позволяет оставлять неподвижной втулку на
крепежной плате. Соединение выступ штока - гибкий шланг - втулка заменяет использо-
ванный ранее в некоторых моделях известных дозирующих устройств металлический
длинный носик, а значит, позволяет избежать жесткости соединения, что приводит к про-
длению срока службы дозатора и уменьшению стоимости изделия.
Удобство применения дозирующего устройства достигается возможностью регулиро-
вания количества жидкого средства путем поворота корпуса насоса вокруг своей оси, с
возможностью ориентировки на указатель дозы, нанесенный по периметру корпуса насоса
как в верхней, так и в нижней части.

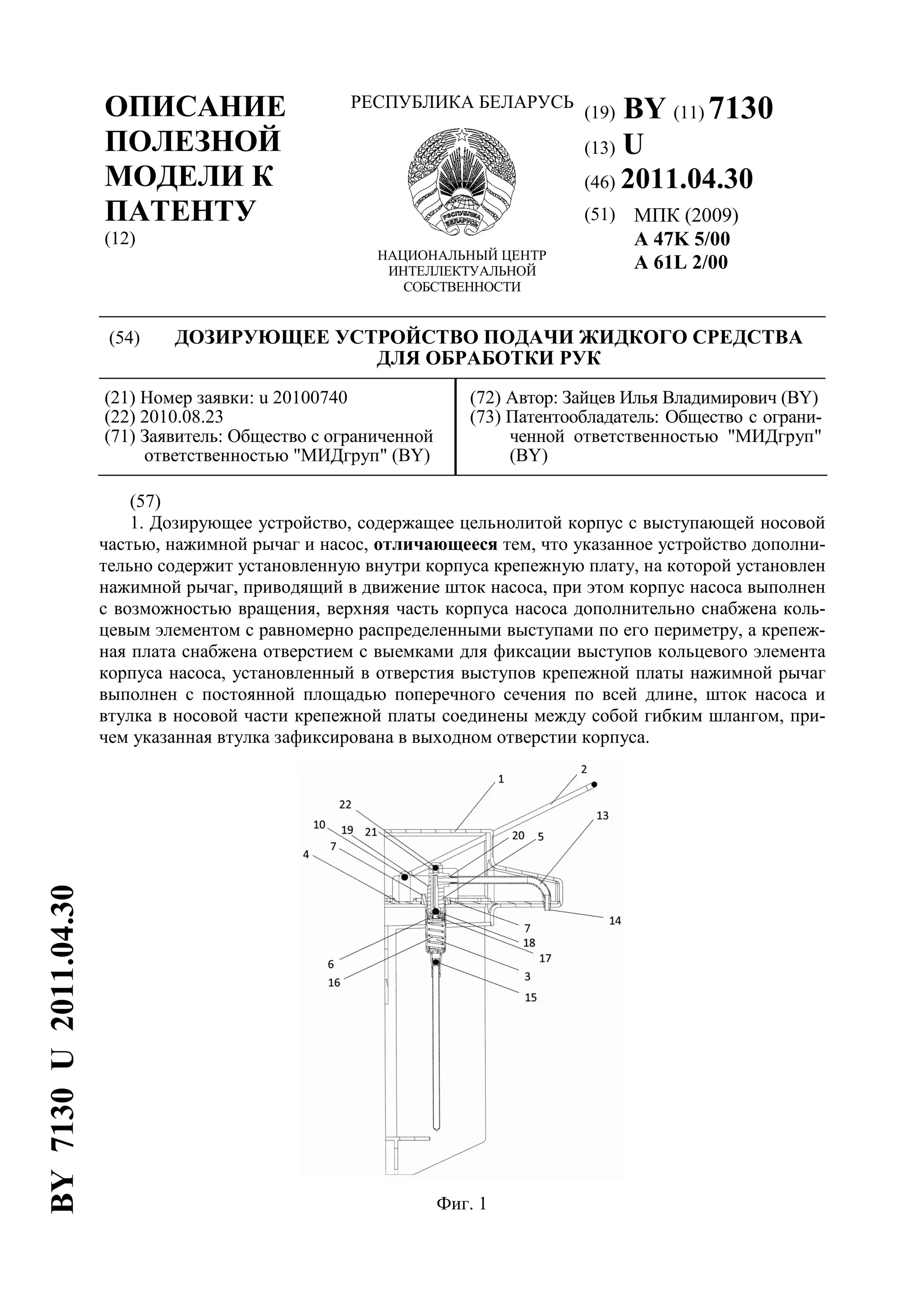

Заявляемая полезная модель представлена на следующих изображениях:
фиг. 1 - вид сбоку,

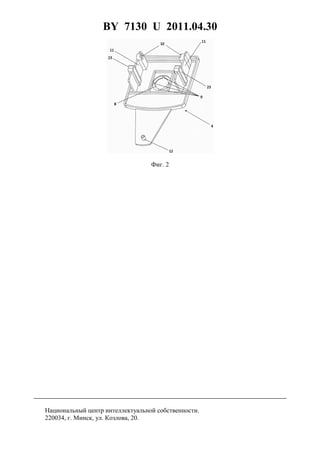

фиг. 2 - общий вид крепежной платы.
Заявляемое дозирующее устройство содержит цельнолитой корпус 1, нажимной рычаг 2
и насос 3, и установленную внутри корпуса крепежную плату 4, на которой подвижно за-
креплен нажимной рычаг 2, приводящий в движение шток 5. Корпус насоса 6 выполнен с
возможностью вращения. Верхняя часть корпуса насоса дополнительно по периметру
снабжена кольцевым элементом с выступами 7, а крепежная плата снабжена отверстием 8
с выемками 9 для фиксации выступов 7 кольцевого элемента корпуса насоса 6. В отвер-

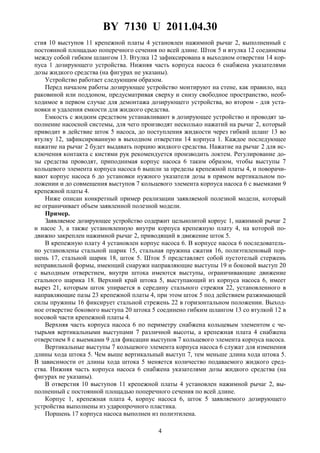

4. BY 7130 U 2011.04.30
4
стия 10 выступов 11 крепежной платы 4 установлен нажимной рычаг 2, выполненный с
постоянной площадью поперечного сечения по всей длине. Шток 5 и втулка 12 соединены
между собой гибким шлангом 13. Втулка 12 зафиксирована в выходном отверстии 14 кор-
пуса 1 дозирующего устройства. Нижняя часть корпуса насоса 6 снабжена указателями
дозы жидкого средства (на фигурах не указаны).
Устройство работает следующим образом.
Перед началом работы дозирующее устройство монтируют на стене, как правило, над
раковиной или поддоном, предусматривая сверху и снизу свободное пространство, необ-
ходимое в первом случае для демонтажа дозирующего устройства, во втором - для уста-
новки и удаления емкости для жидкого средства.
Емкость с жидким средством устанавливают в дозирующее устройство и проводят за-
полнение насосной системы, для чего производят несколько нажатий на рычаг 2, который
приводит в действие шток 5 насоса, до поступления жидкости через гибкий шланг 13 во
втулку 12, зафиксированную в выходном отверстии 14 корпуса 1. Каждое последующее
нажатие на рычаг 2 будет выдавать порцию жидкого средства. Нажатие на рычаг 2 для ис-
ключения контакта с кистями рук рекомендуется производить локтем. Регулирование до-
зы средства проводят, приподнимая корпус насоса 6 таким образом, чтобы выступы 7
кольцевого элемента корпуса насоса 6 вышли за пределы крепежной платы 4, и поворачи-
вают корпус насоса 6 до установки нужного указателя дозы в прямом вертикальном по-
ложении и до совмещения выступов 7 кольцевого элемента корпуса насоса 6 с выемками 9
крепежной платы 4.
Ниже описан конкретный пример реализации заявляемой полезной модели, который
не ограничивает объем заявленной полезной модели.
Пример.
Заявляемое дозирующее устройство содержит цельнолитой корпус 1, нажимной рычаг 2
и насос 3, а также установленную внутри корпуса крепежную плату 4, на которой по-
движно закреплен нажимной рычаг 2, приводящий в движение шток 5.
В крепежную плату 4 установлен корпус насоса 6. В корпусе насоса 6 последователь-
но установлены стальной шарик 15, стальная пружина сжатия 16, полиэтиленовый пор-
шень 17, стальной шарик 18, шток 5. Шток 5 представляет собой пустотелый стержень
неправильной формы, имеющий снаружи направляющие выступы 19 и боковой выступ 20
с выходным отверстием, внутри штока имеются выступы, ограничивающие движение
стального шарика 18. Верхний край штока 5, выступающий из корпуса насоса 6, имеет
вырез 21, которым шток упирается в середину стального стрежня 22, установленного в
направляющие пазы 23 крепежной платы 4, при этом шток 5 под действием разжимающей
силы пружины 16 фиксирует стальной стрежень 22 в горизонтальном положении. Выход-
ное отверстие бокового выступа 20 штока 5 соединено гибким шлангом 13 со втулкой 12 в
носовой части крепежной платы 4.
Верхняя часть корпуса насоса 6 по периметру снабжена кольцевым элементом с че-
тырьмя вертикальными выступами 7 различной высоты, а крепежная плата 4 снабжена
отверстием 8 с выемками 9 для фиксации выступов 7 кольцевого элемента корпуса насоса.
Вертикальные выступы 7 кольцевого элемента корпуса насоса 6 служат для изменения
длины хода штока 5. Чем выше вертикальный выступ 7, тем меньше длина хода штока 5.
В зависимости от длины хода штока 5 меняется количество подаваемого жидкого сред-
ства. Нижняя часть корпуса насоса 6 снабжена указателями дозы жидкого средства (на
фигурах не указаны).
В отверстия 10 выступов 11 крепежной платы 4 установлен нажимной рычаг 2, вы-
полненный с постоянной площадью поперечного сечения по всей длине.
Корпус 1, крепежная плата 4, корпус насоса 6, шток 5 заявляемого дозирующего
устройства выполнены из ударопрочного пластика.
Поршень 17 корпуса насоса выполнен из полиэтилена.

5. BY 7130 U 2011.04.30
5
Фиг. 2
