(54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ТРУБОПРОВОДОВ
(21) Номер заявки: u 20100760
(22) 2010.09.03
(71) Заявитель: Республиканское научное
дочернее унитарное предприятие
"Институт мелиорации" (BY)
(72) Авторы: Погодин Николай Никитич;
Болбышко Валерий Александрович
(BY)
(73) Патентообладатель: Республиканское
научное дочернее унитарное предприя-
тие "Институт мелиорации" (BY)
(57)
Устройство для очистки трубопроводов, включающее сменные рабочие органы для
очистки, отличающееся тем, что оно содержит гибкий упругий стержень, на котором за-
крепляются сменные рабочие органы, и катушку для его укладки.
(56)
1. Васильев Б.А., Гантман В.Б., Комисаров В.В.и др. Мелиоративные машины. - М.:
Колос, 1980. - С. 110-111.
2. Скотников В.А., Можейко Л.И., Мащенский А.А., Кладов Н.П. Машины для строи-
тельства и содержания осушительных дрен. - М.: Машиностроение, 1974. - С. 23.
BY7219U2011.04.30

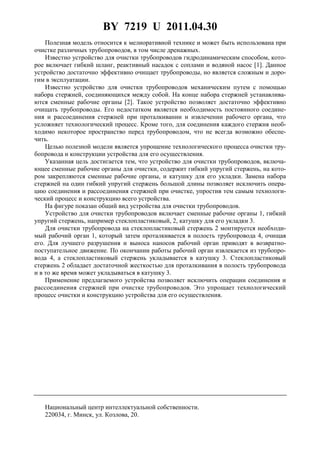

2. BY 7219 U 2011.04.30
Полезная модель относится к мелиоративной технике и может быть использована при
очистке различных трубопроводов, в том числе дренажных.
Известно устройство для очистки трубопроводов гидродинамическим способом, кото-
рое включает гибкий шланг, реактивный насадок с соплами и водяной насос [1]. Данное
устройство достаточно эффективно очищает трубопроводы, но является сложным и доро-
гим в эксплуатации.
Известно устройство для очистки трубопроводов механическим путем с помощью
набора стержней, соединяющихся между собой. На конце набора стержней устанавлива-
ются сменные рабочие органы [2]. Такое устройство позволяет достаточно эффективно
очищать трубопроводы. Его недостатком является необходимость постоянного соедине-
ния и рассоединения стержней при проталкивании и извлечении рабочего органа, что
усложняет технологический процесс. Кроме того, для соединения каждого стержня необ-
ходимо некоторое пространство перед трубопроводом, что не всегда возможно обеспе-
чить.
Целью полезной модели является упрощение технологического процесса очистки тру-
бопровода и конструкции устройства для его осуществления.
Указанная цель достигается тем, что устройство для очистки трубопроводов, включа-
ющее сменные рабочие органы для очистки, содержит гибкий упругий стержень, на кото-
ром закрепляются сменные рабочие органы, и катушку для его укладки. Замена набора
стержней на один гибкий упругий стержень большой длины позволяет исключить опера-
цию соединения и рассоединения стержней при очистке, упростив тем самым технологи-
ческий процесс и конструкцию всего устройства.

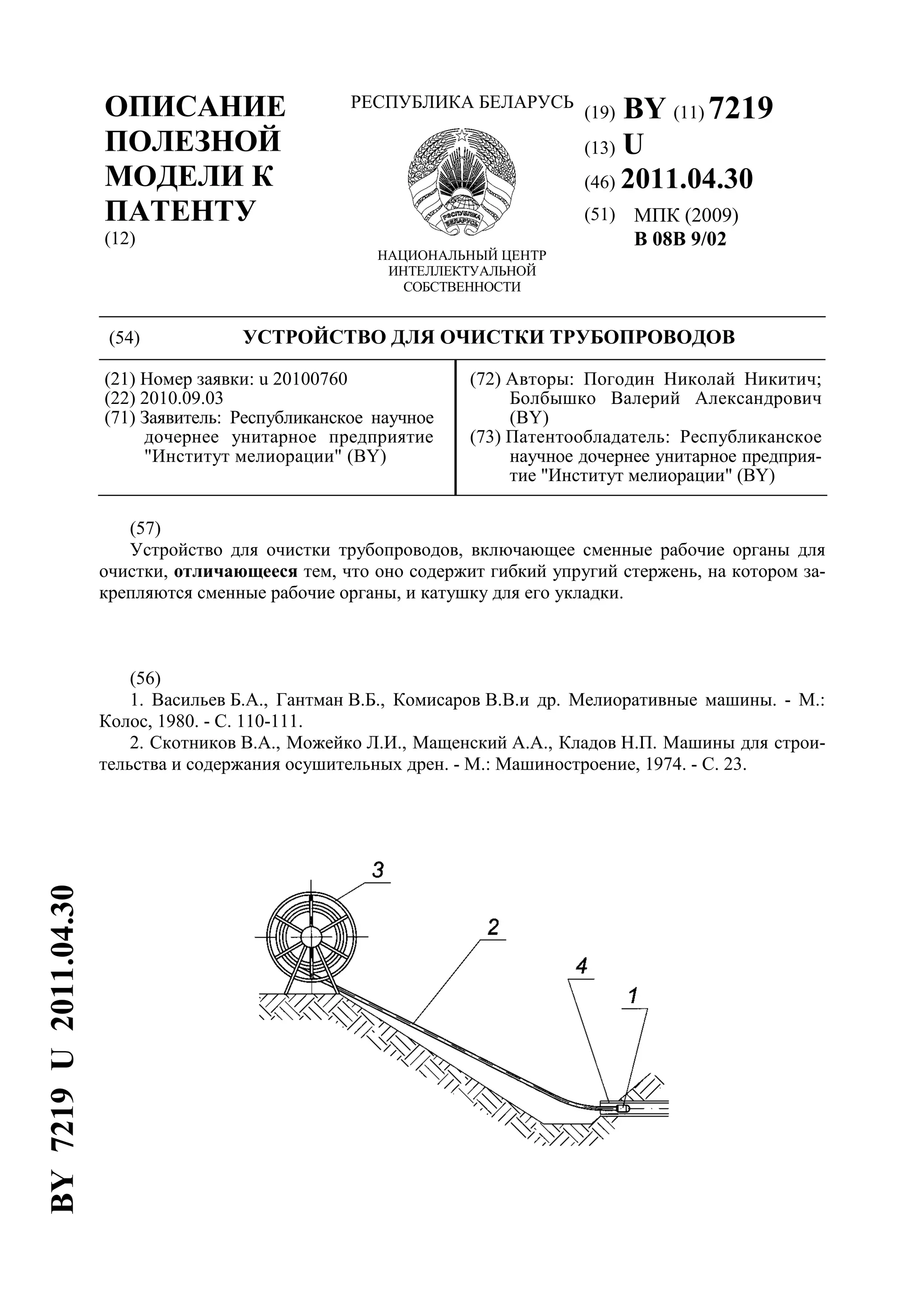

На фигуре показан общий вид устройства для очистки трубопроводов.
Устройство для очистки трубопроводов включает сменные рабочие органы 1, гибкий
упругий стержень, например стеклопластиковый, 2, катушку для его укладки 3.
Для очистки трубопровода на стеклопластиковый стержень 2 монтируется необходи-
мый рабочий орган 1, который затем проталкивается в полость трубопровода 4, очищая
его. Для лучшего разрушения и выноса наносов рабочий орган приводят в возвратно-
поступательное движение. По окончании работы рабочий орган извлекается из трубопро-
вода 4, а стеклопластиковый стержень укладывается в катушку 3. Стеклопластиковый
стержень 2 обладает достаточной жесткостью для проталкивания в полость трубопровода
и в то же время может укладываться в катушку 3.
Применение предлагаемого устройства позволяет исключить операции соединения и
рассоединения стержней при очистке трубопроводов. Это упрощает технологический
процесс очистки и конструкцию устройства для его осуществления.
