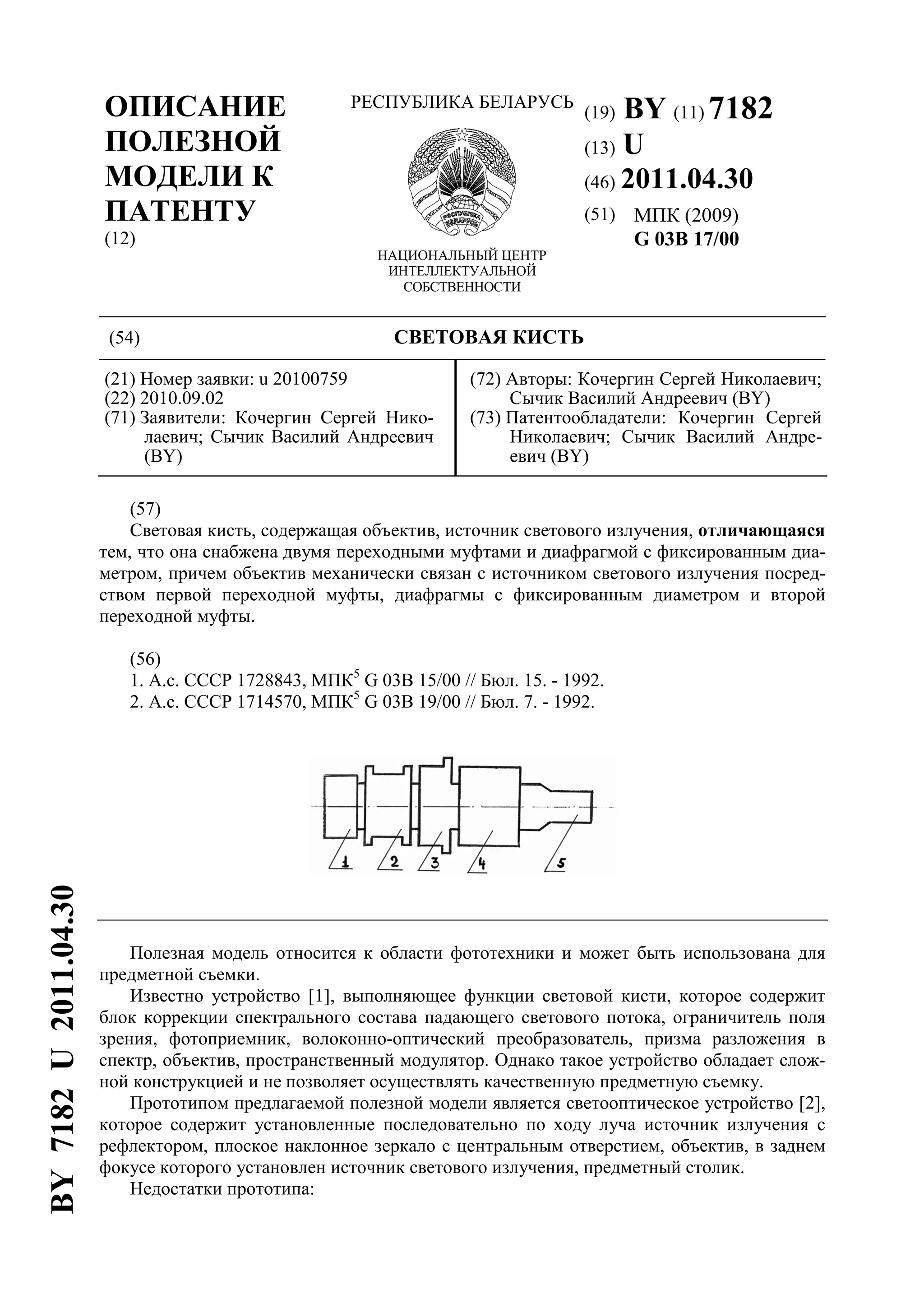

1. ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(19) BY (11) 7182
(13) U
(46) 2011.04.30
(51) МПК (2009)
G 03B 17/00
(54) СВЕТОВАЯ КИСТЬ
(21) Номер заявки: u 20100759
(22) 2010.09.02
(71) Заявители: Кочергин Сергей Нико-
лаевич; Сычик Василий Андреевич
(BY)
(72) Авторы: Кочергин Сергей Николаевич;
Сычик Василий Андреевич (BY)
(73) Патентообладатели: Кочергин Сергей
Николаевич; Сычик Василий Андре-
евич (BY)
(57)
Световая кисть, содержащая объектив, источник светового излучения, отличающаяся
тем, что она снабжена двумя переходными муфтами и диафрагмой с фиксированным диа-
метром, причем объектив механически связан с источником светового излучения посред-
ством первой переходной муфты, диафрагмы с фиксированным диаметром и второй
переходной муфты.
(56)
1. А.с. СССР 1728843, МПК5
G 03B 15/00 // Бюл. 15. - 1992.
2. А.с. СССР 1714570, МПК5
G 03B 19/00 // Бюл. 7. - 1992.
Полезная модель относится к области фототехники и может быть использована для
предметной съемки.
Известно устройство [1], выполняющее функции световой кисти, которое содержит
блок коррекции спектрального состава падающего светового потока, ограничитель поля
зрения, фотоприемник, волоконно-оптический преобразователь, призма разложения в
спектр, объектив, пространственный модулятор. Однако такое устройство обладает слож-
ной конструкцией и не позволяет осуществлять качественную предметную съемку.
Прототипом предлагаемой полезной модели является светооптическое устройство [2],
которое содержит установленные последовательно по ходу луча источник излучения с
рефлектором, плоское наклонное зеркало с центральным отверстием, объектив, в заднем
фокусе которого установлен источник светового излучения, предметный столик.
Недостатки прототипа:
BY7182U2011.04.30

2. BY 7182 U 2011.04.30
2
а) достаточно сложная конструкция устройства;
б) в пределах сечения светового луча плотность освещения неравномерная;
в) практически нет возможности регулировки формы сечения светового луча в зави-
симости от расстояния до объекта съемки.
Техническим результатом полезной модели является обеспечение равномерности по
сечению генерируемого светового луча и регулировки формы его сечения.
Поставленная задача достигается тем, что световая кисть, содержащая объектив, ис-
точник светового излучения, снабжена двумя переходными муфтами и диафрагмой с фик-
сированным диаметром, причем объектив механически связан с источником светового
излучения посредством первой переходной муфты, диафрагмы с фиксированным диамет-
ром и второй переходной муфты.
Сущность полезной модели поясняет чертеж, где на фиг. 1 изображена конструкция
световой кисти.
Конструктивно световая кисть состоит из фотографического объектива 1, первой пе-
реходной муфты 2, диафрагмы с фиксированным диаметром 3, второй переходной муфты
4, источника светового излучения 5.
Фотографический объектив 1 используется стандартной конструкции, например объ-
ектив фотоаппарата "Зенит-Е". Фотографический объектив обеспечивает фокусировку аб-
солютно резкого изображения сечения светового луча в зависимости от расстояния до
объекта съемки и получение круглого сечения светового луча. Диафрагма с фиксирован-
ным диаметром 3 формирует результирующий диаметр светового луча. В комплект свето-
вой кисти входят три диафрагмы с различным фиксированным диаметром светового луча:
5 мм, 10 мм, 15 мм.
Источник светового излучения включает электрическую лампу накаливания или набор
светодиодов, рефлектор и источник электропитания гальванический или аккумуляторный
на соответствующее напряжение. Он размещен в заднем отсеке световой кисти. Первая
переходная муфта 2, изготовленная из алюминия или синтетического материала, механи-
чески связывает по линии оптической оси фотографический объектив 1 с диафрагмой
фиксированным диаметром 3.
Вторая переходная муфта 4 механически связывает по линии оптической оси диа-
фрагму с фиксированным диаметром 3 с источником светового излучения 5.
Съемка объектов, в частности натюрмортов посредством световой кисти производится
в полной темноте, при этом направленным лучом световой кисти подсвечиваются нужные
для фотографирования элементы. Обходя последовательно необходимые участки фото-
объекта фотокамера в полной темноте фотографирует исследуемый фотообъект.
Технико-экономические преимущества предлагаемой световой кисти в сравнении с
прототипом и аналогами:
а) световая кисть формирует круглое сечение светового луча;
б) в пределах сечения светового луча равномерная плотность освещения;
в) возможность регулировки формы сечения светового луча в зависимости от расстоя-
ния до объекта съемки.
Промышленное освоение предлагаемой световой кисти возможно на предприятиях
оптико-механической промышленности.
