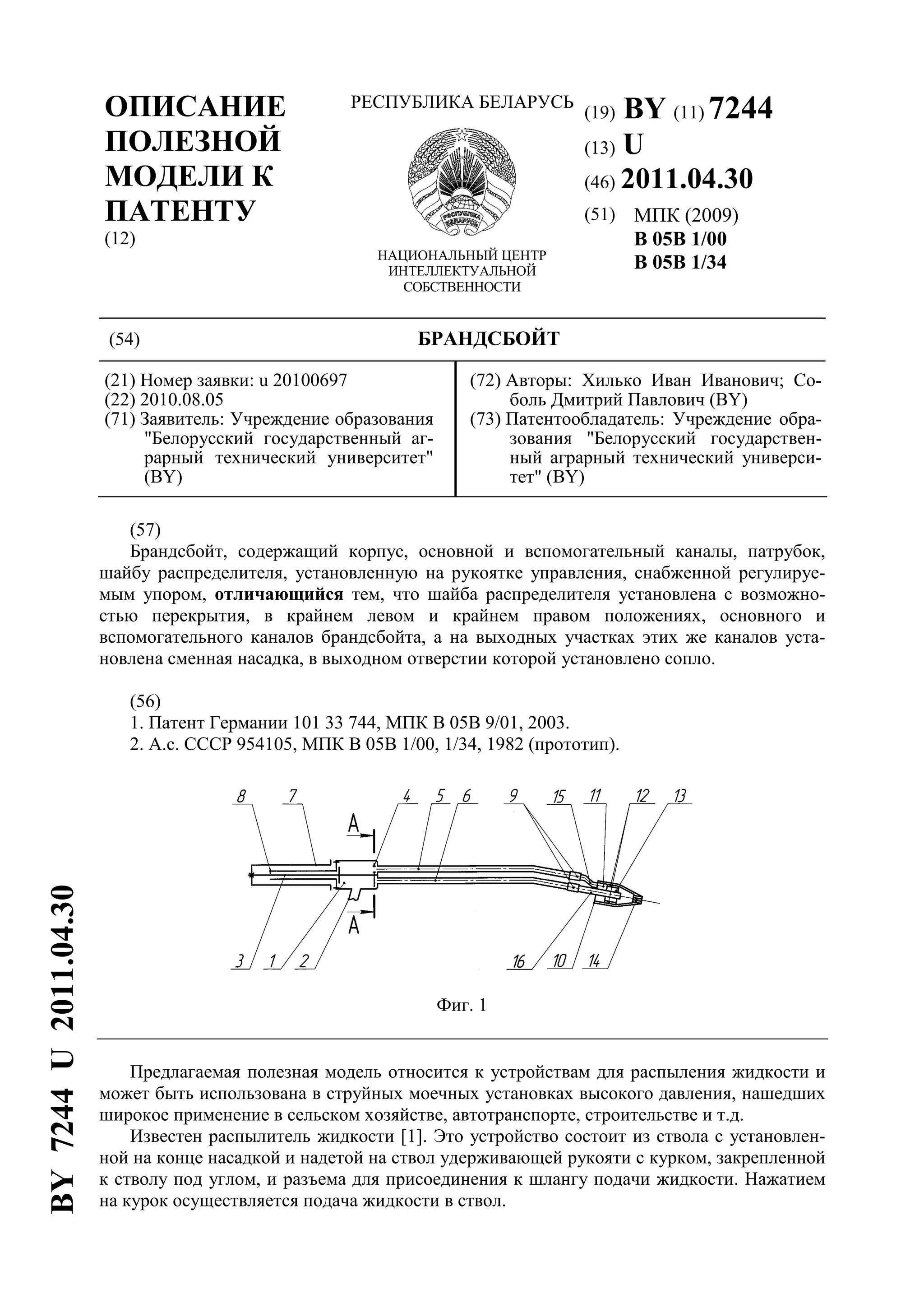

1. ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(19) BY (11) 7244
(13) U
(46) 2011.04.30
(51) МПК (2009)
B 05B 1/00
B 05B 1/34
(54) БРАНДСБОЙТ
(21) Номер заявки: u 20100697
(22) 2010.08.05
(71) Заявитель: Учреждение образования
"Белорусский государственный аг-
рарный технический университет"
(BY)
(72) Авторы: Хилько Иван Иванович; Со-
боль Дмитрий Павлович (BY)
(73) Патентообладатель: Учреждение обра-
зования "Белорусский государствен-
ный аграрный технический универси-
тет" (BY)
(57)
Брандсбойт, содержащий корпус, основной и вспомогательный каналы, патрубок,
шайбу распределителя, установленную на рукоятке управления, снабженной регулируе-
мым упором, отличающийся тем, что шайба распределителя установлена с возможно-
стью перекрытия, в крайнем левом и крайнем правом положениях, основного и
вспомогательного каналов брандсбойта, а на выходных участках этих же каналов уста-
новлена сменная насадка, в выходном отверстии которой установлено сопло.
(56)
1. Патент Германии 101 33 744, МПК B 05B 9/01, 2003.
2. А.с. СССР 954105, МПК B 05B 1/00, 1/34, 1982 (прототип).
Фиг. 1
Предлагаемая полезная модель относится к устройствам для распыления жидкости и
может быть использована в струйных моечных установках высокого давления, нашедших
широкое применение в сельском хозяйстве, автотранспорте, строительстве и т.д.
Известен распылитель жидкости [1]. Это устройство состоит из ствола с установлен-
ной на конце насадкой и надетой на ствол удерживающей рукояти с курком, закрепленной
к стволу под углом, и разъема для присоединения к шлангу подачи жидкости. Нажатием
на курок осуществляется подача жидкости в ствол.
BY7244U2011.04.30

2. BY 7244 U 2011.04.30
2
К недостаткам данного устройства можно отнести следующее: а) низкий коэффициент
преобразования потенциальной энергии напора в кинетическую энергию струи, не ком-
пенсируется часть собственного веса реакцией истекающей струи, что делает эксплуата-
цию такого устройства менее комфортной, а также отсутствует возможность оперативного
регулирования гидродинамических параметров истекающей струи.
Ближайшим прототипом из известных устройств к предложенному является устрой-
ство, позволяющее осуществлять регулирование гидродинамических параметров струи
непосредственно в процессе мойки [2]. Данное устройство включает основной и вспомо-
гательный каналы, которые распложены параллельно в месте установки распределителя.
Сам распределитель выполнен в виде шайбы, эксцентрично установленной на оси рукоят-
ки управления, снабженной регулируемым упором, ограничивающим угол поворота. Не-
достатком такого распределителя является невозможность полного перекрытия двух
каналов одновременно, т.е. отсутствие режима "заперто", что отрицательно сказывается на
безопасности эксплуатации такого механизма, т.к. при подаче жидкости под давлением
такой распылитель жидкости автоматически начинает распыление независимо от того,
управляет им оператор или нет.
Задачей предлагаемой полезной модели является улучшение эксплуатационных ка-
честв распылителя: обеспечение удобства в работе, повышение безопасности труда и
энергоэффективности.
Поставленная техническая задача достигается тем, что в брандсбойте, включающем
корпус, основной и вспомогательный каналы, патрубок, шайбу распределителя, установ-
ленную на направляющей рукоятки управления, снабженной регулируемым упором, шай-
ба распределителя установлена с возможностью перекрытия, в крайнем правом и крайнем
левом положениях, основного и вспомогательного каналов брандсбойта, а на выходных
участках этих же каналов установлена сменная насадка, в выходном отверстии которой
установлено сопло.
Такое конструктивное решение обеспечивает простоту конструкции, снижает вес, де-
лает ее удобной в работе.
На фиг. 1 изображена принципиальная схема описываемого устройства; на фиг. 2 по-
казан разрез шайбы распределителя А-А на фиг. 1.
Брандсбойт включает корпус 1 и патрубок 2. В одну из торцевых поверхностей корпу-
са ввернута направляющая 3 рукоятки управления, вдоль оси которой с одной стороны
закреплена шайба распределителя 4 с двумя осевыми отверстиями, сопрягаемая с другой
торцевой поверхностью корпуса, в которой в продольном направлении установлены
вспомогательный 5 и основной 6 каналы брандсбойта, образующие его ствол, а с другой
стороны установлена рукоятка управления 7, угол поворота которой вокруг продольной
оси ограничивается регулируемым упором 8. Причем внутренние диаметры основного и
вспомогательного каналов брандсбойта и отверстий шайбы распределителя имеют одина-
ковые диаметры и расположены таким образом, чтобы обеспечивалась синхронность от-
крытия-закрытия отверстий каналов либо их полное перекрытие в одном из крайних
положений рукояти управления.
На выходных концах верхнего и нижнего каналов, образующих ствол брандсбойта,
предусмотрены соединения 9 для подключения насадки 10, причем вспомогательный ка-
нал насадки 15 установлен ассиметрично с насадкой и ее основным каналом 16 и соединен
с кольцевой полостью 11, соединяющейся с полостью перед выпускным отверстием
насадка посредством каналов 12, образованных на внешней поверхности завихрителя 13 и
расположенных под острым углом к направлению течения жидкости. В выпускном отвер-
стии насадки устанавливается сопло 14, формирующее струю.
Брандсбойт работает следующим образом. Вода под давлением через патрубок 2 по-
ступает в корпус 1 и в зависимости от углового положения шайбы распределителя 4, ко-
торое задается оператором путем поворота рукоятки управления 7, соединенной

3. BY 7244 U 2011.04.30
3
посредством валика 3 с шайбой распределителя, поступает в основной или вспомогатель-
ный каналы брандсбойта или в оба канала одновременно, что обеспечивается совпадением
отверстий шайбы распределителя с отверстиями основного или вспомогательного каналов
брандсбойта. Если весь поток воды направляется в основной канал брандсбойта, струя
формируется соплом 14, установленным в выпускном отверстии насадка, если весь поток
воды направляется в вспомогательный канал брандсбойта, то выходящий из него поток
воды проходит через каналы 12 завихрителя 13 и затем через сопло 14, формируя распы-
ленную струю. Если поток жидкости распределяется шайбой распределителя между ос-
новным и вспомогательным каналом брандсбойта, то истекающие из них потоки воды
сливаются в корпусе насадка 10 в единый поток, имеющий определенную степень осевого
вращения струи. В этом случае истекающая струя имеет промежуточное положение угла
распыла. При повороте рукояти в одно из крайних положений, задаваемое регулируемым
упором 8, шайба распределителя перекрывает верхний и нижний каналы брандсбойта од-
новременно, что прекращает истечение струи.
Фиг. 2
